  1. Présentation des S2I

  2. Définitions • Définition d’un ingénieur (CTI): Le métier d’ingénieur consiste à résoudre les problèmes de nature technologique, concrets et complexes, liés à la conception et à la mise en œuvre de systèmes ou de services. Cette aptitude résulte d’un ensemble de connaissances techniques d’une part, économiques, sociale et humaines d’autre part. • Objectifs enseignement en S2I : Analyser un système complexe (système industriel) et vérifier ses performances globales en proposant une modélisation. L’approche système permet d’appréhender la complexité des situations industrielles.

  3. Définition système complexe : Un système est un arrangement d’éléments en interaction organisés pour atteindre un ou plusieurs objectifs définis. Source : ISO/IEC 15288:2002(E) • Le comportement global est donc lié au comportement des éléments (composants), et des liaisons entre les composants. • Ils sont souvent non déterministes et non linéaires. Définitions liaison élément (composant)

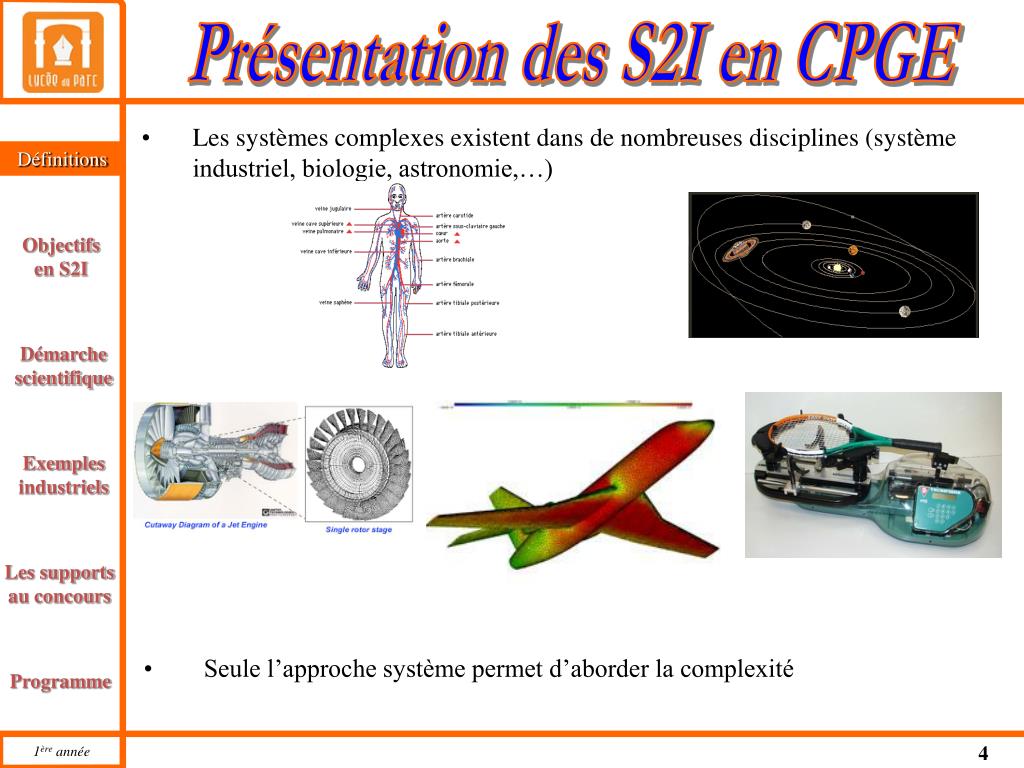

  4. Les systèmes complexes existent dans de nombreuses disciplines (système industriel, biologie, astronomie,…) Définitions • Seule l’approche système permet d’aborder la complexité

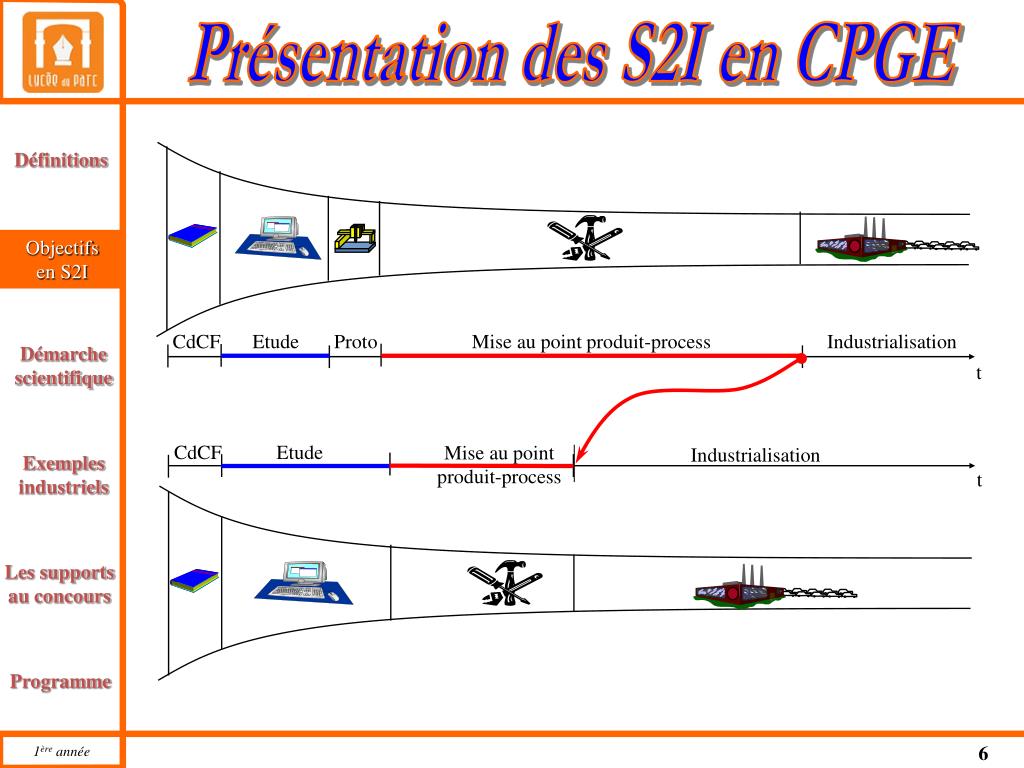

  5. Réponse Réponse Proto CdCF Etude Mise au point produit-process Industrialisation t Domaine d’utilisation Produit industriel attendu réalisé Domaine de mesure Objectifs en S2I Produit industriel Prototype

  6. CdCF Etude Proto Mise au point produit-process Industrialisation t CdCF Etude Industrialisation Mise au point produit-process t Objectifs en S2I

  7. Domaine d’utilisation Produit industriel Objectifs en S2I Domaine du réel Domaine de mesure Produit industriel Prototype Domaine de la simulation Simulation

  8. AFB AB AFT FONCTIONS de SERVICE attendues Prestations attendues Analyse structurelle ? Définition du produit Objectifs en S2I AFR FONCTIONS de SERVICE simulées

  9. Simulation Objectifs en S2I Performance attendue Cahier des Charges fonctionnel Domaine de simulation Performance simulée

  10. Domaine d’utilisation Produit industriel Réponse Domaine du réel Ecart Modéliser Diagnostiquer Domaine de la simulation Modèle de l’environnement Solveur calcul Modèle duProduit Modèlede comportement 1 Démarche scientifique 7 Résultat 5 3 6 4 Domaine de validité 2

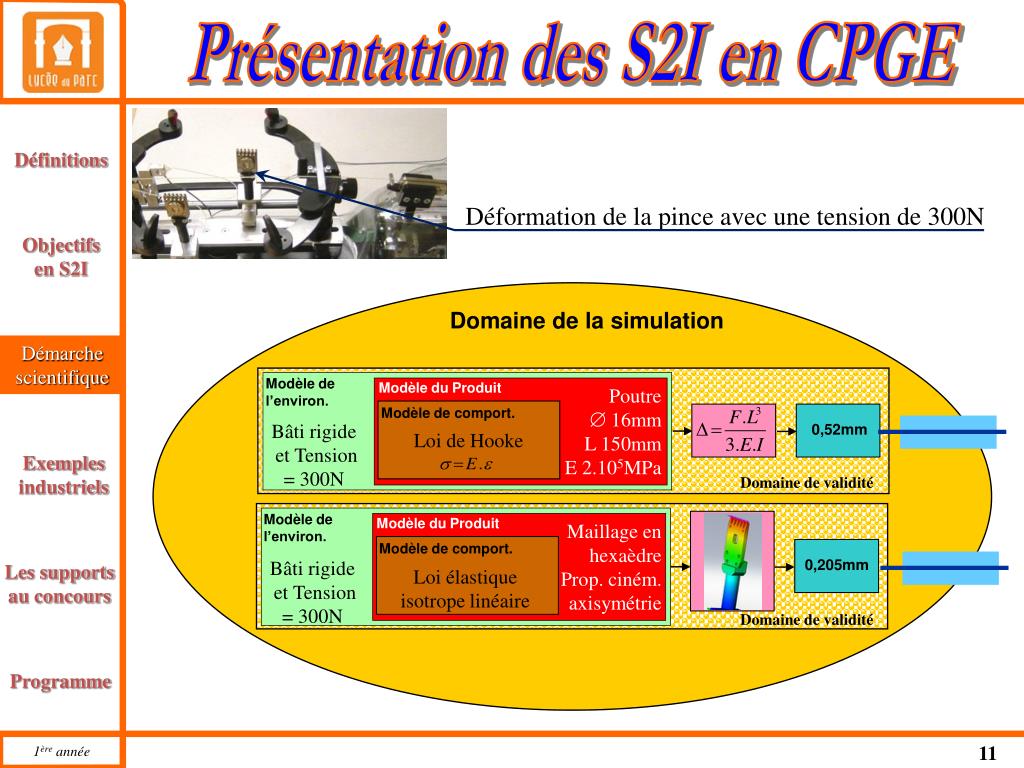

  11. Loi de Hooke Déformation de la pince avec une tension de 300N Modèle duProduit Modèle de l’environ. Poutre  16mm L 150mm E 2.105MPa Domaine de la simulation Démarche scientifique Modèlede comport. Bâti rigide et Tension= 300N 0,52mm Domaine de validité Modèle duProduit Modèle de l’environ. Maillage en hexaèdre Prop. ciném. axisymétrie Modèlede comport. 0,205mm Bâti rigide et Tension= 300N Loi élastique isotrope linéaire Domaine de validité

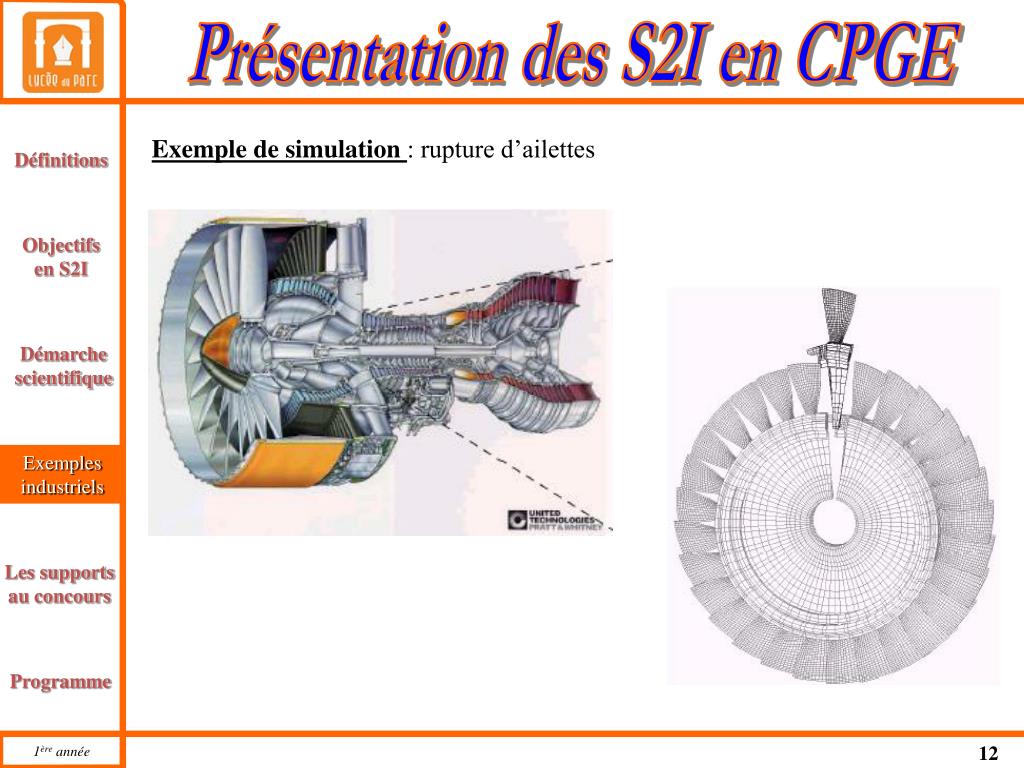

  12. Exemple de simulation : rupture d’ailettes Exemples industriels

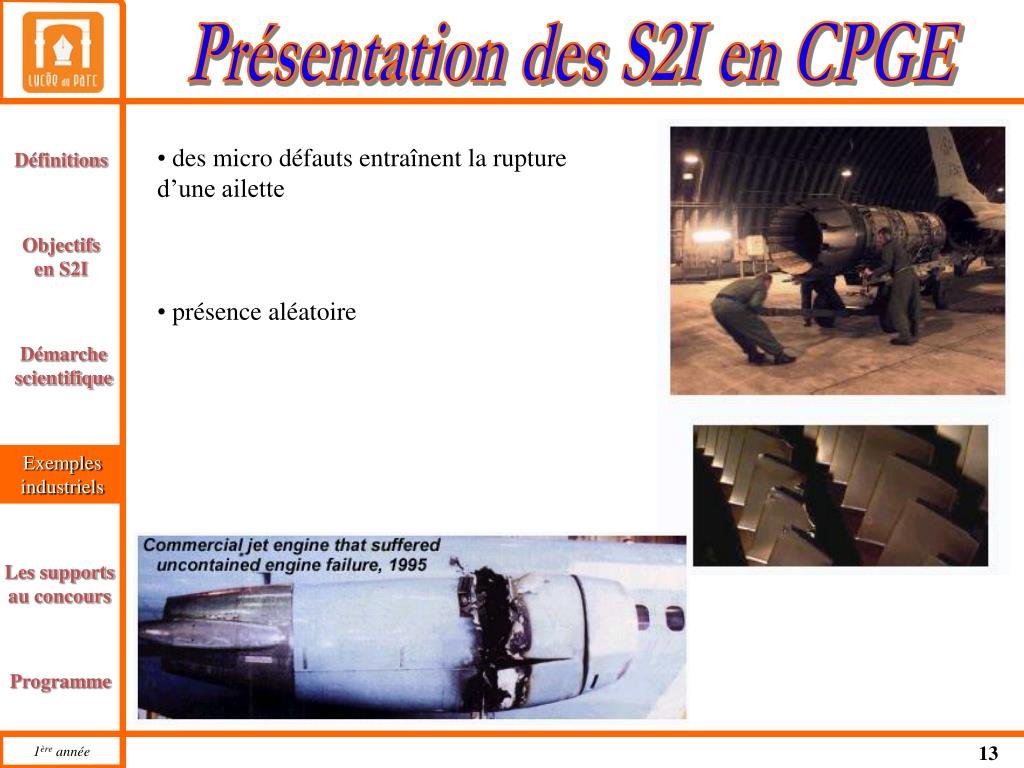

  13. des micro défauts entraînent la rupture d’une ailette • présence aléatoire Exemples industriels

  14. Exemples industriels

  15. découpe pyrotechnique Exemples industriels génération de choc au niveau du satellite

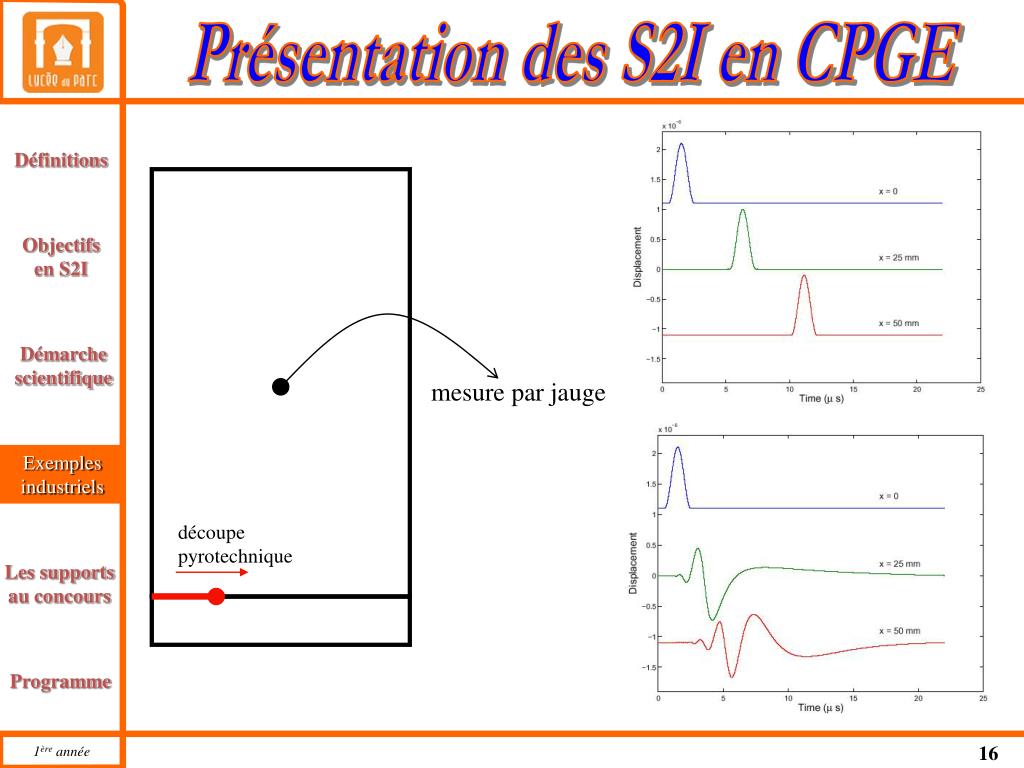

  16. mesure par jauge Exemples industriels découpe pyrotechnique

  17. Exemples industriels

  18. X-ENS PSI 2009 Station spatiale d’observation par interférométrie Les supports au concours

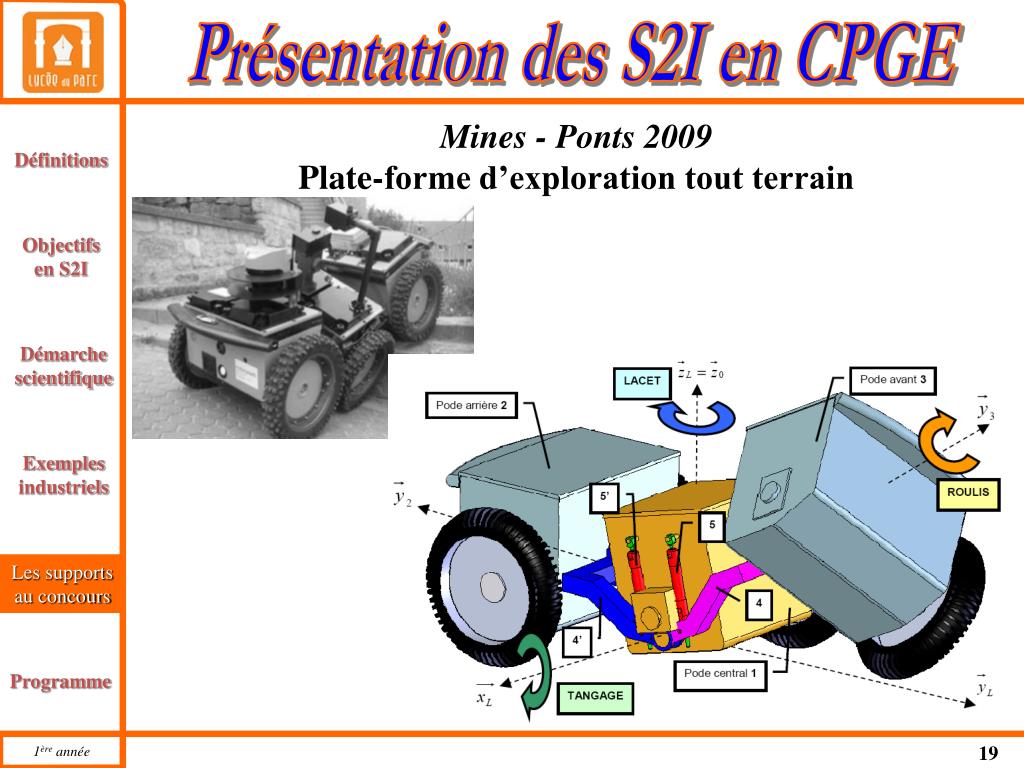

  19. Mines - Ponts 2009 Plate-forme d’exploration tout terrain Les supports au concours

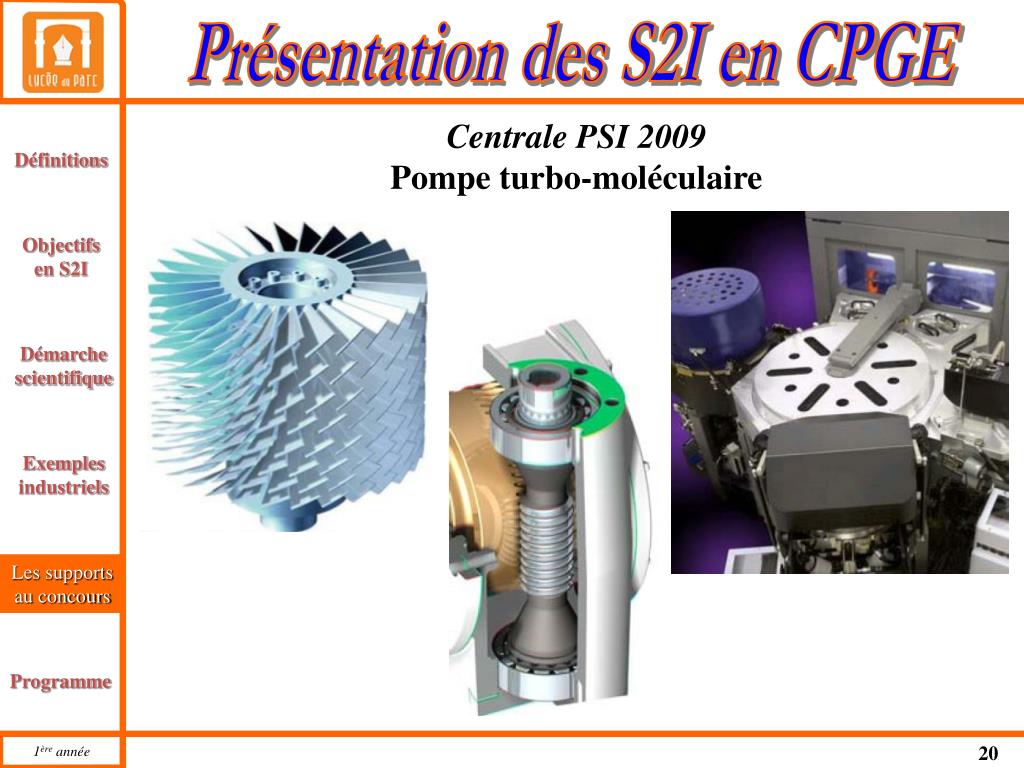

  20. Centrale PSI 2009 Pompe turbo-moléculaire Les supports au concours

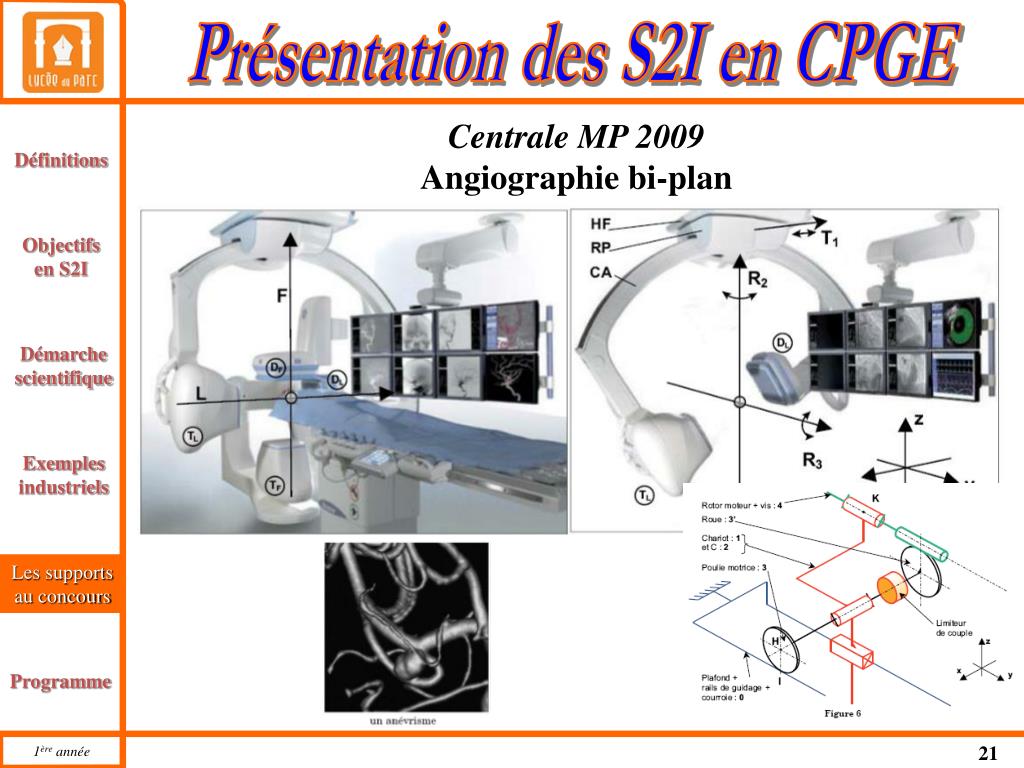

  21. Centrale MP 2009 Angiographie bi-plan Les supports au concours

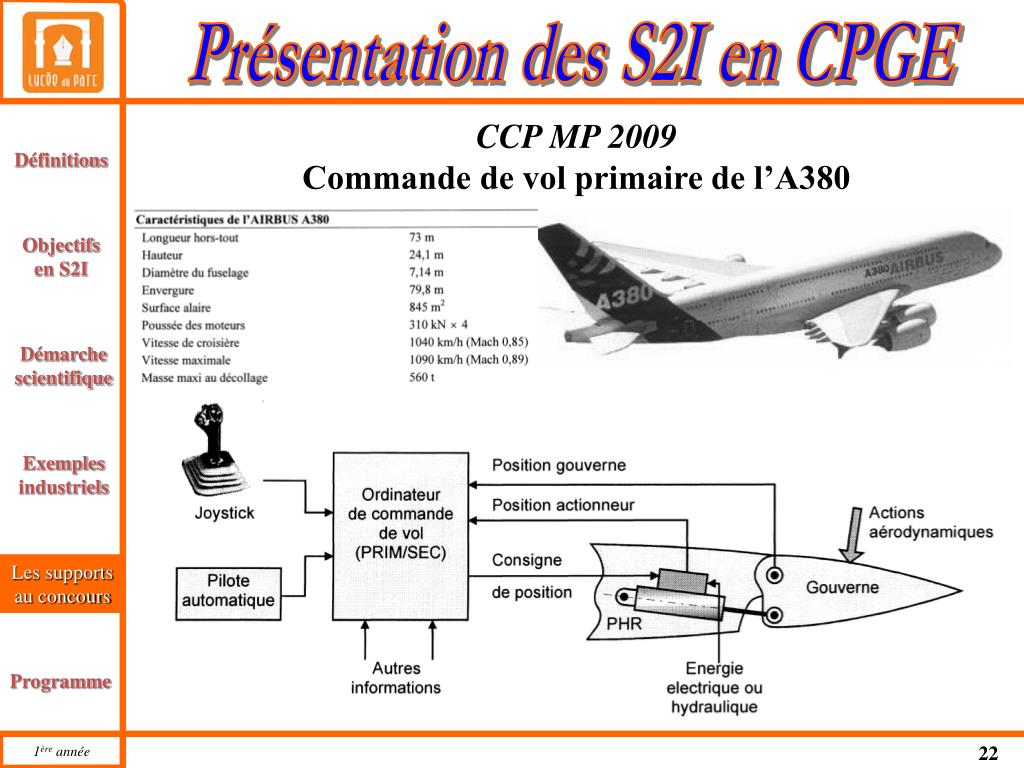

  22. CCP MP 2009 Commande de vol primaire de l’A380 Les supports au concours

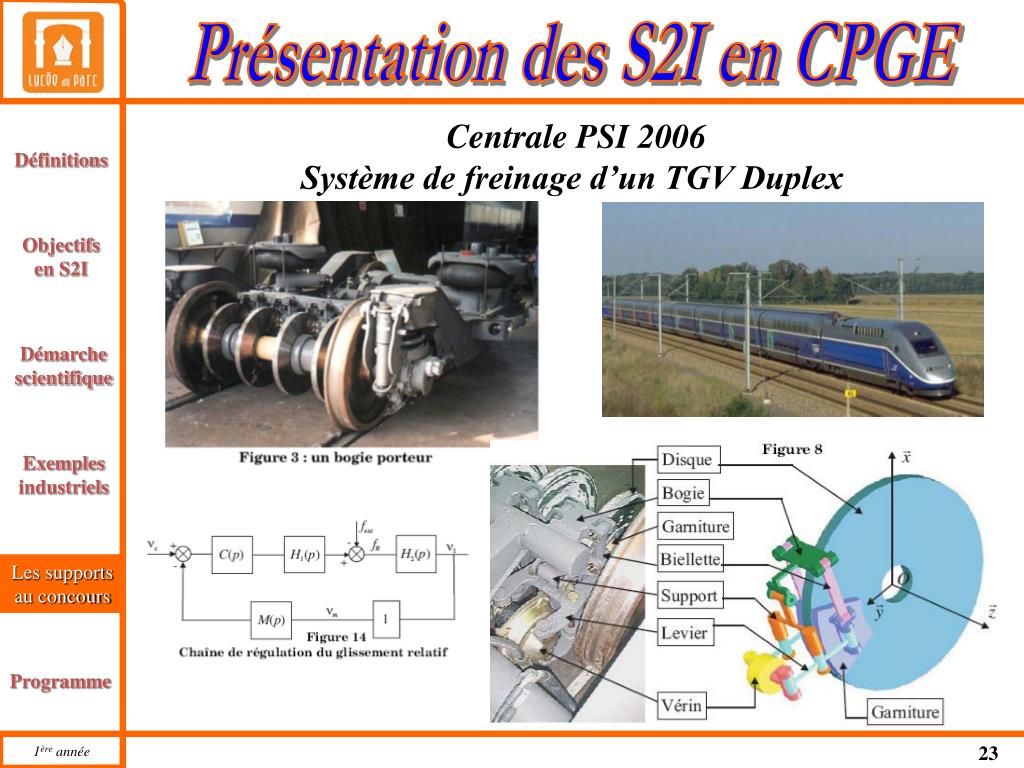

  23. Centrale PSI 2006 Système de freinage d’un TGV Duplex Les supports au concours

  24. X-ENS PSI 2008 Treuil pour dameuse Les supports au concours

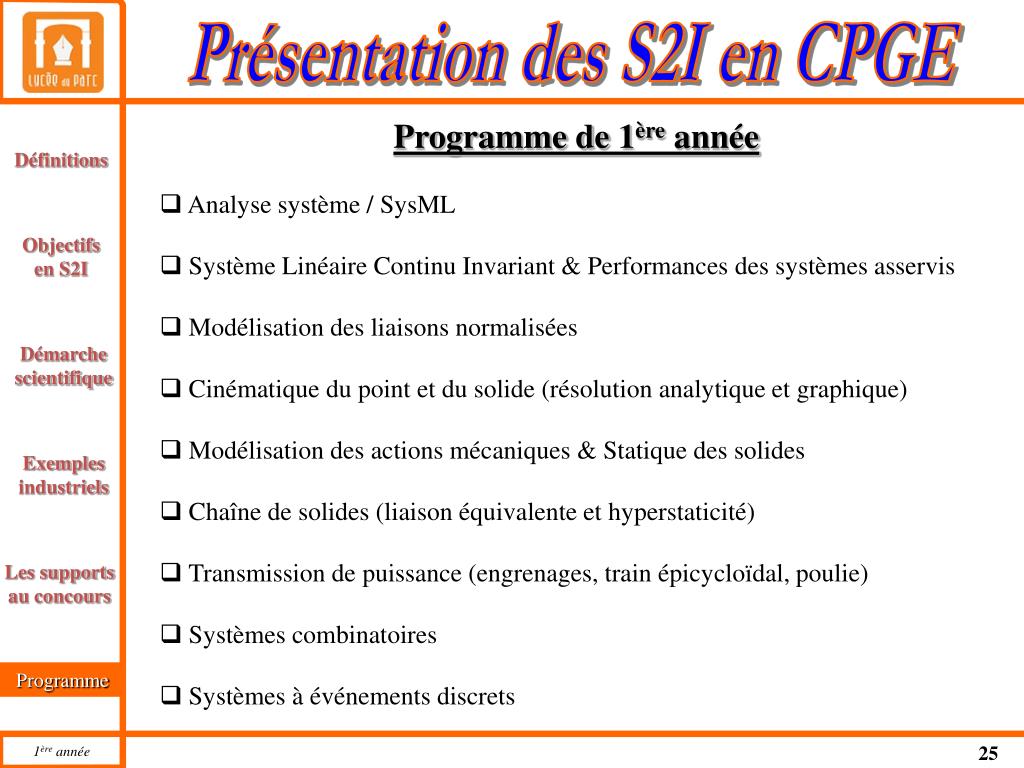

  25. Programme de 1ère année • Analyse système / SysML • Système Linéaire Continu Invariant & Performances des systèmes asservis • Modélisation des liaisons normalisées • Cinématique du point et du solide (résolution analytique et graphique) • Modélisation des actions mécaniques & Statique des solides • Chaîne de solides (liaison équivalente et hyperstaticité) • Transmission de puissance (engrenages, train épicycloïdal, poulie) • Systèmes combinatoires • Systèmes à événements discrets Programme

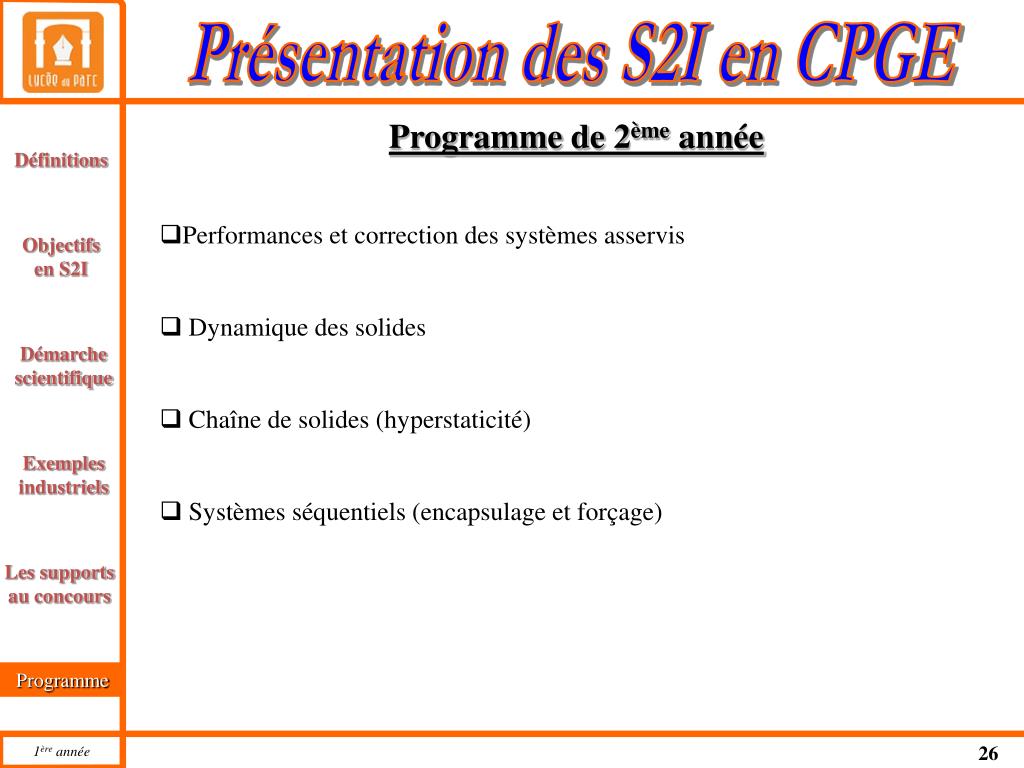

  26. Programme de 2ème année • Performances et correction des systèmes asservis • Dynamique des solides • Chaîne de solides (hyperstaticité) • Systèmes séquentiels (encapsulage et forçage) Programme
