  1. JARINGAN KOMPUTER Optimalisasi Jaringan Rumah dan/atau Kantor Untuk Berbagi Data dan Koneksi Internet Oleh: LAKSANA INDRADJAJA indra@laksanaindradjaja.com http://www.laksanaindradajaja.com

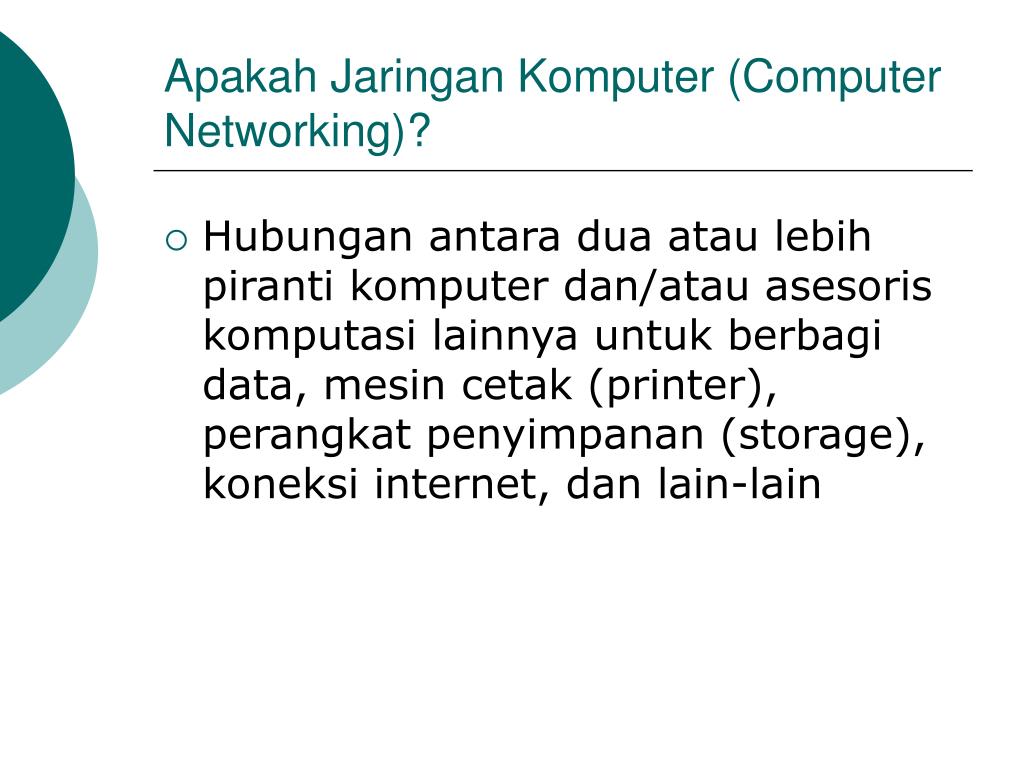

  2. Apakah Jaringan Komputer (Computer Networking)? • Hubungan antara dua atau lebih piranti komputer dan/atau asesoris komputasi lainnya untuk berbagi data, mesin cetak (printer), perangkat penyimpanan (storage), koneksi internet, dan lain-lain

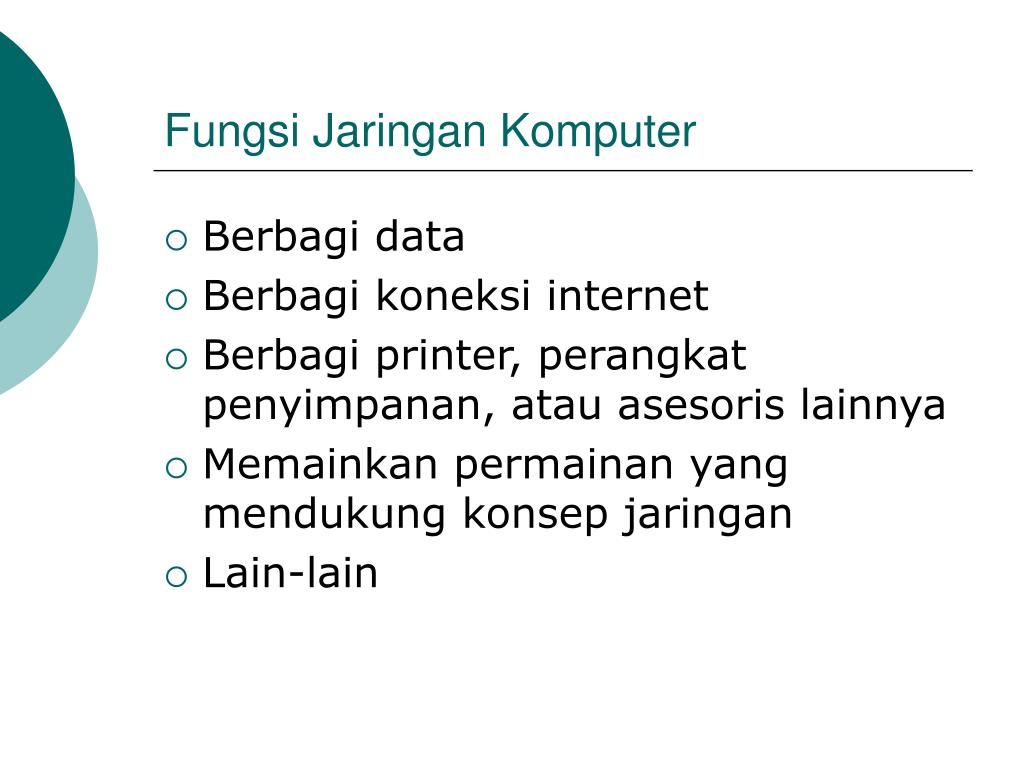

  3. Fungsi Jaringan Komputer • Berbagi data • Berbagi koneksi internet • Berbagi printer, perangkat penyimpanan, atau asesoris lainnya • Memainkan permainan yang mendukung konsep jaringan • Lain-lain

  4. Tipe Jaringan • LAN (Local Are Network) • WAN (Wide Area Network) • MAN (Metropolitan Area Network) • CAN (Campus Area Netwok) • dll

  5. Komunikasi Data • Cara Transport Data yang umum digunakan • Transmission Control Protocol/Internet Protocol (TCP/IP) • TCP • UDP (User/Universal Datagram Protocol)

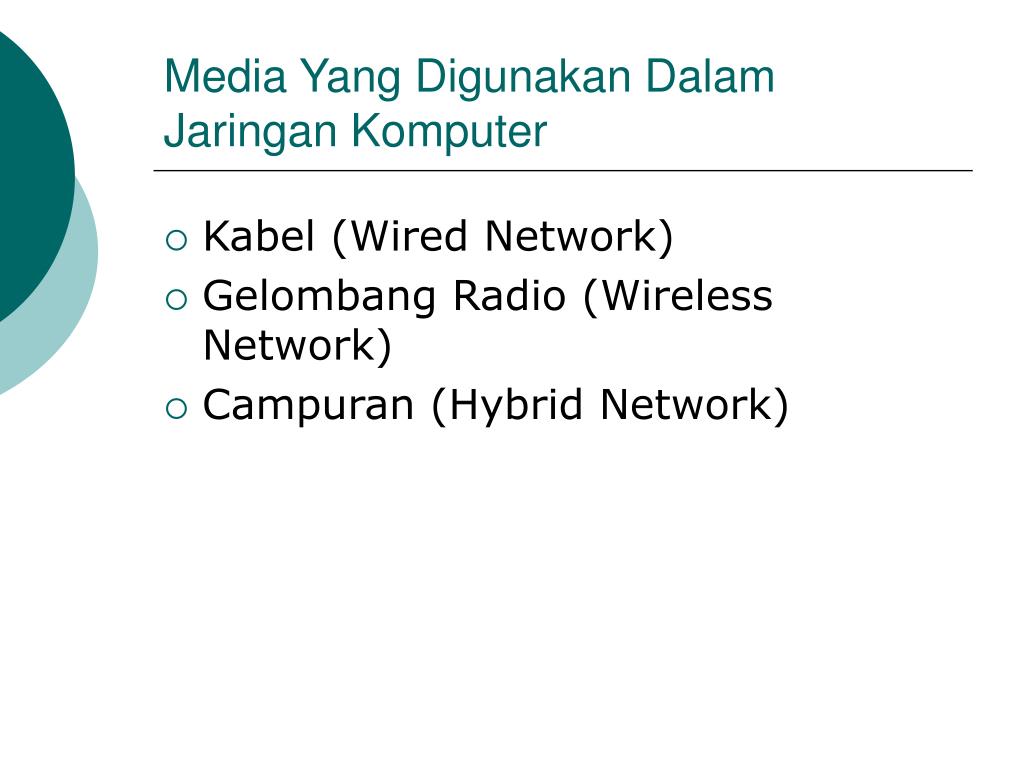

  6. Media Yang Digunakan Dalam Jaringan Komputer • Kabel (Wired Network) • Gelombang Radio (Wireless Network) • Campuran (Hybrid Network)

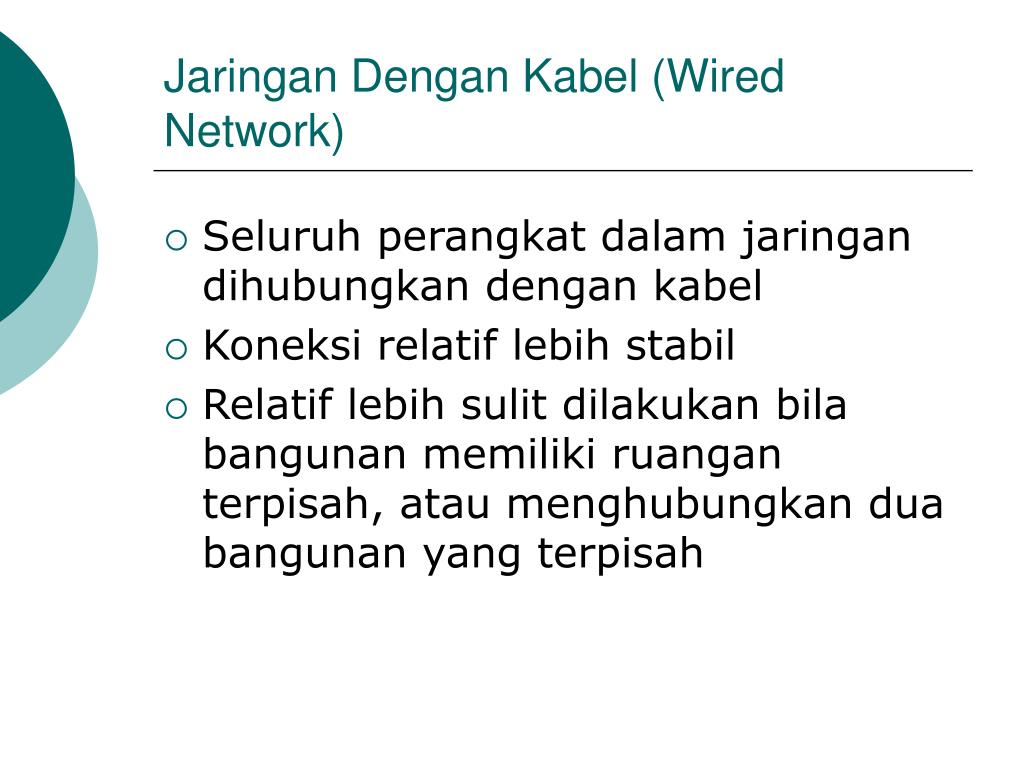

  7. Jaringan Dengan Kabel (Wired Network) • Seluruh perangkat dalam jaringan dihubungkan dengan kabel • Koneksi relatif lebih stabil • Relatif lebih sulit dilakukan bila bangunan memiliki ruangan terpisah, atau menghubungkan dua bangunan yang terpisah

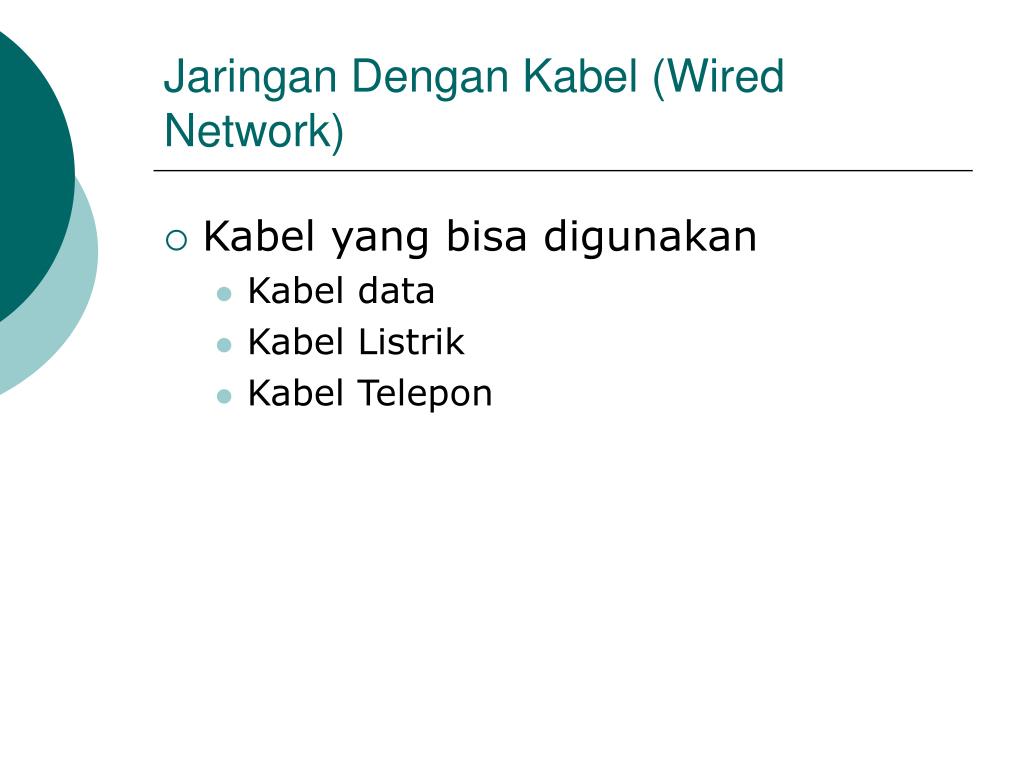

  8. Jaringan Dengan Kabel (Wired Network) • Kabel yang bisa digunakan • Kabel data • Kabel Listrik • Kabel Telepon

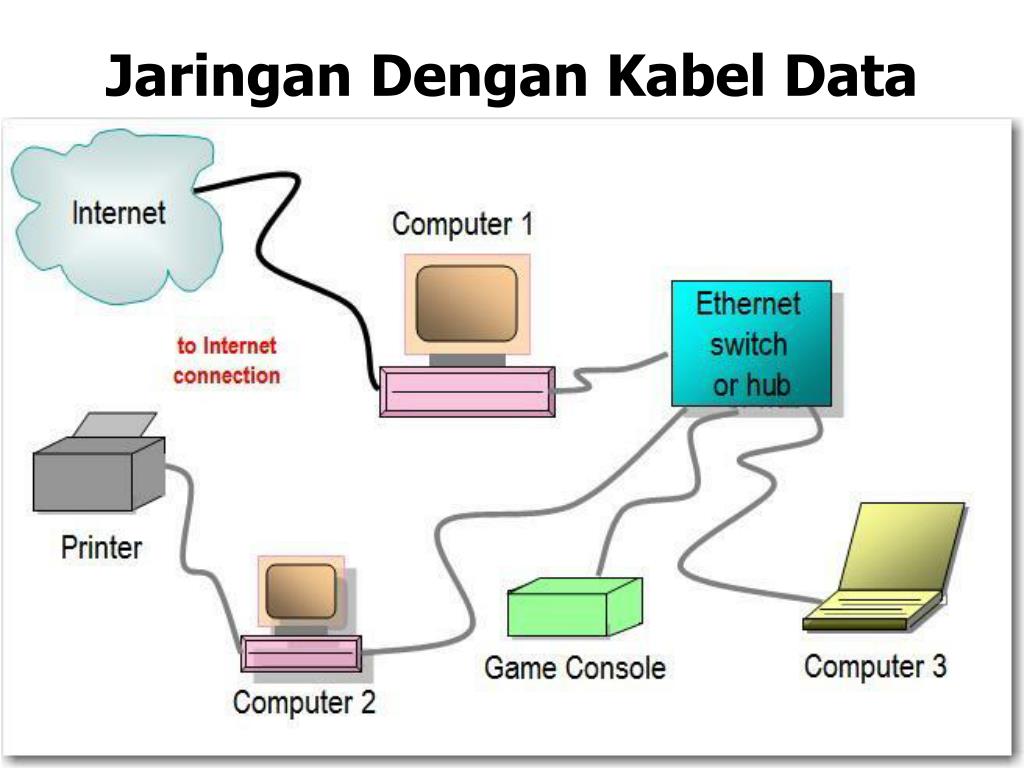

  9. Jaringan Dengan Kabel Data

  10. Jaringan Dengan Kabel Data

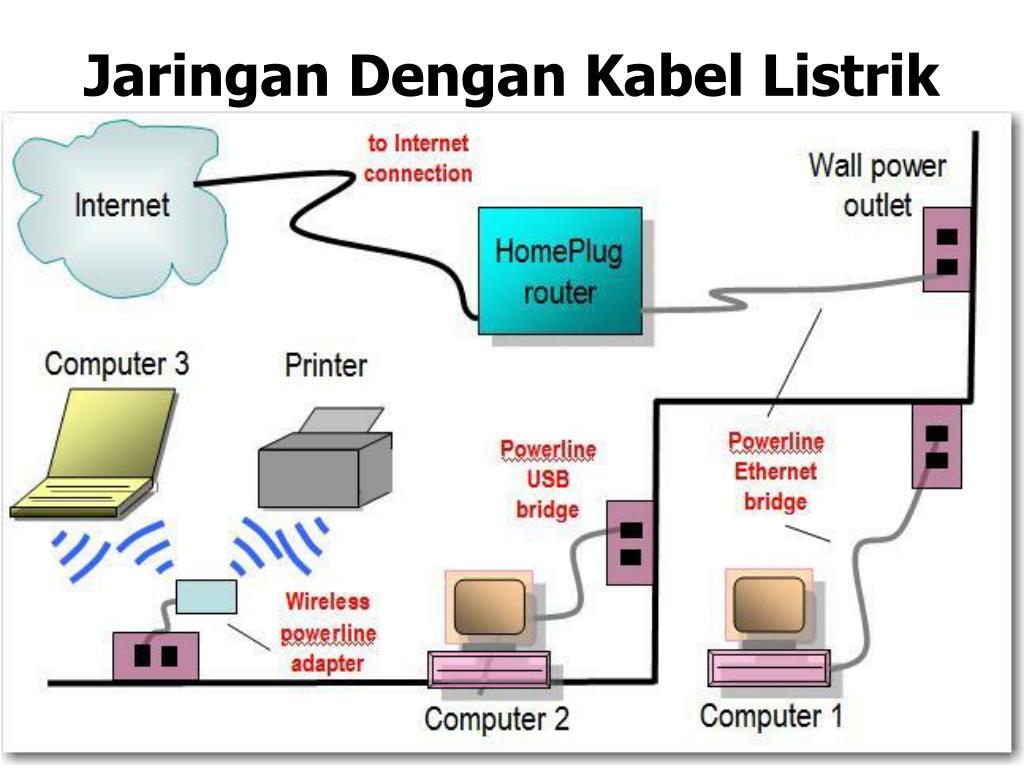

  11. Jaringan Dengan Kabel Listrik

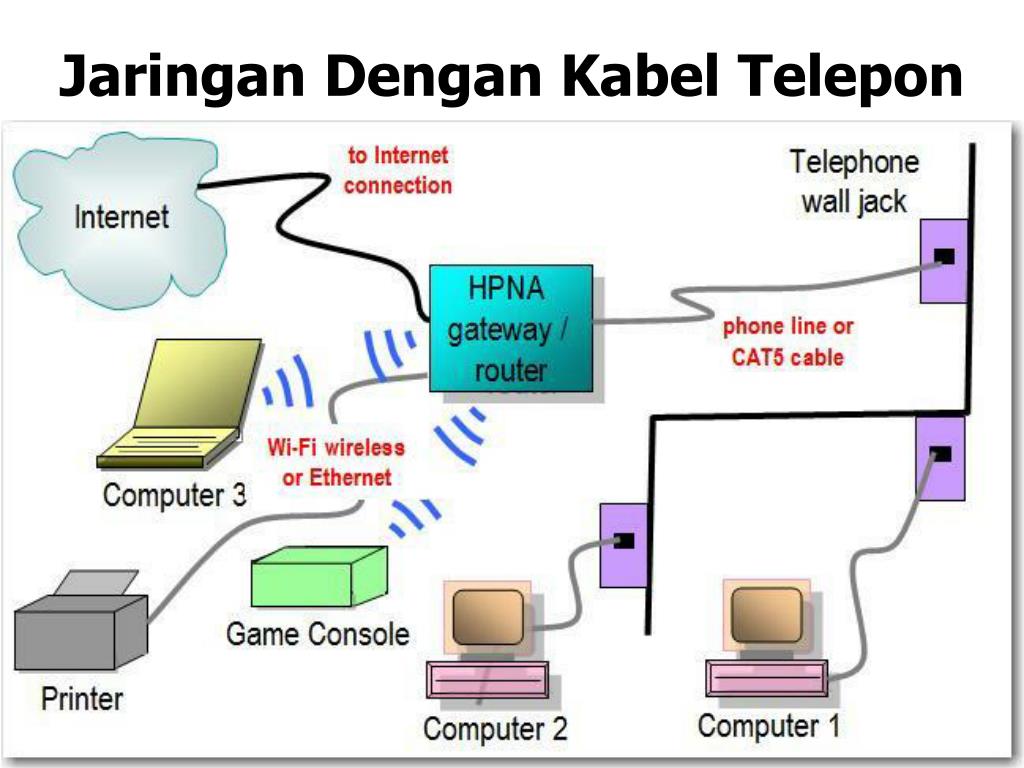

  12. Jaringan Dengan Kabel Telepon

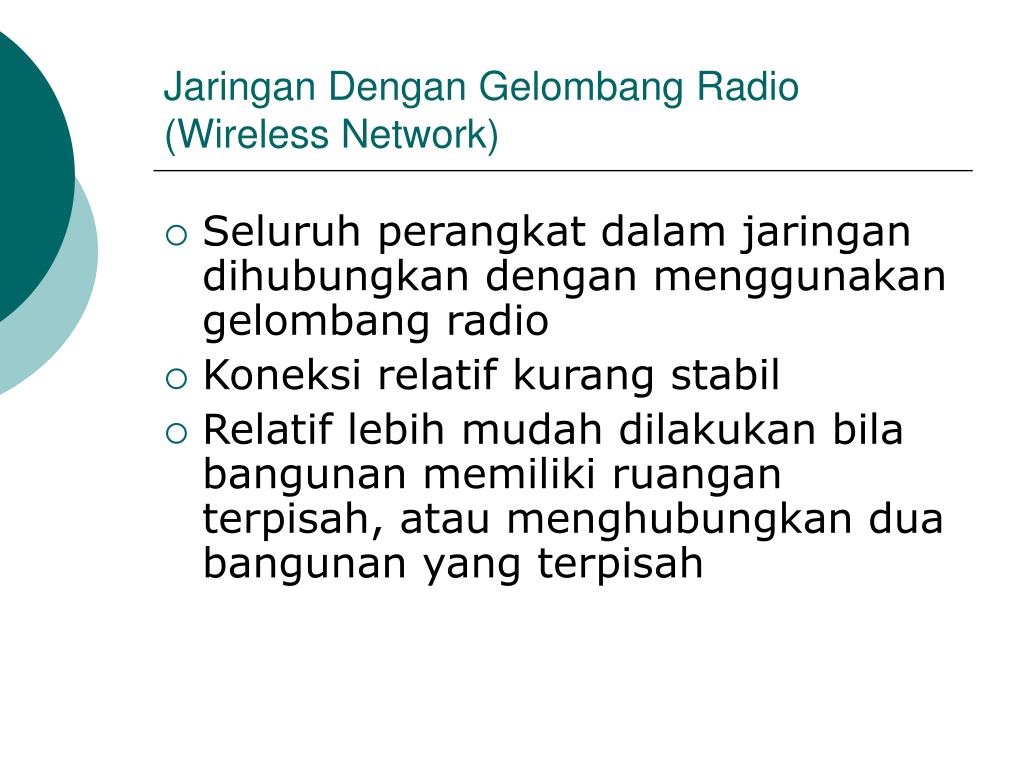

  13. Jaringan Dengan Gelombang Radio (Wireless Network) • Seluruh perangkat dalam jaringan dihubungkan dengan menggunakan gelombang radio • Koneksi relatif kurang stabil • Relatif lebih mudah dilakukan bila bangunan memiliki ruangan terpisah, atau menghubungkan dua bangunan yang terpisah

  14. Jaringan Dengan Gelombang Radio

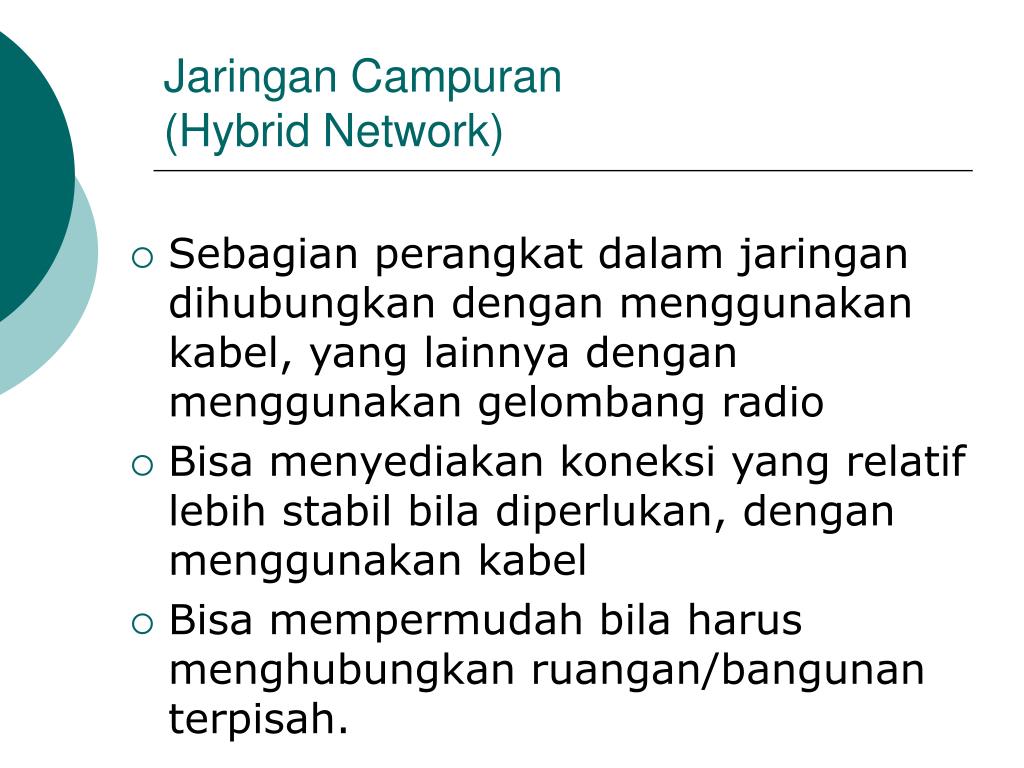

  15. Jaringan Campuran (Hybrid Network) • Sebagian perangkat dalam jaringan dihubungkan dengan menggunakan kabel, yang lainnya dengan menggunakan gelombang radio • Bisa menyediakan koneksi yang relatif lebih stabil bila diperlukan, dengan menggunakan kabel • Bisa mempermudah bila harus menghubungkan ruangan/bangunan terpisah.

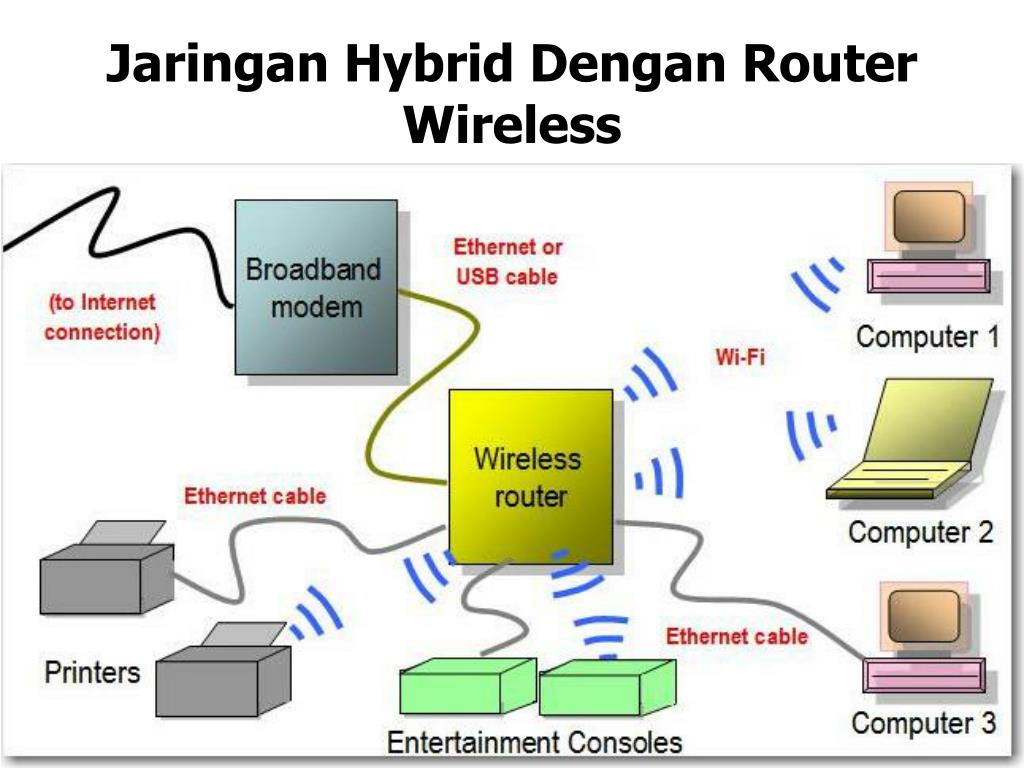

  16. Jaringan Hybrid Dengan Router Wireless

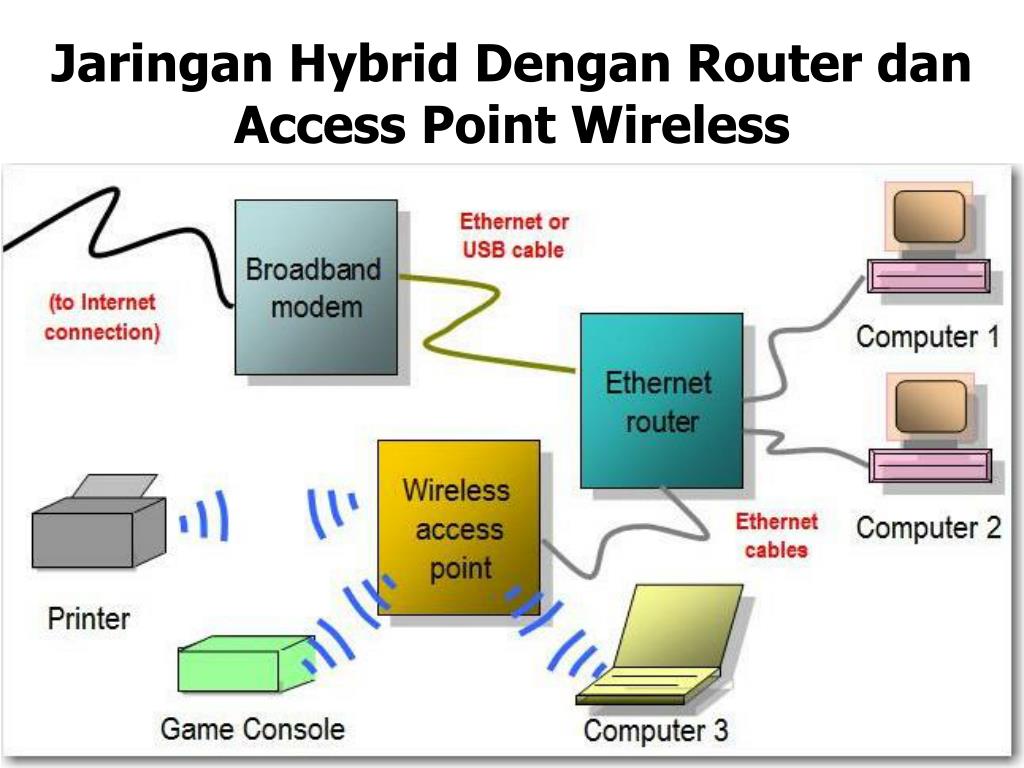

  17. Jaringan Hybrid Dengan Router dan Access Point Wireless

  18. Jaringan Hybrid Dengan Router Wireless Kabel Listrik

  19. Jaringan Hybrid Dengan Router Wireless Kabel Telepon

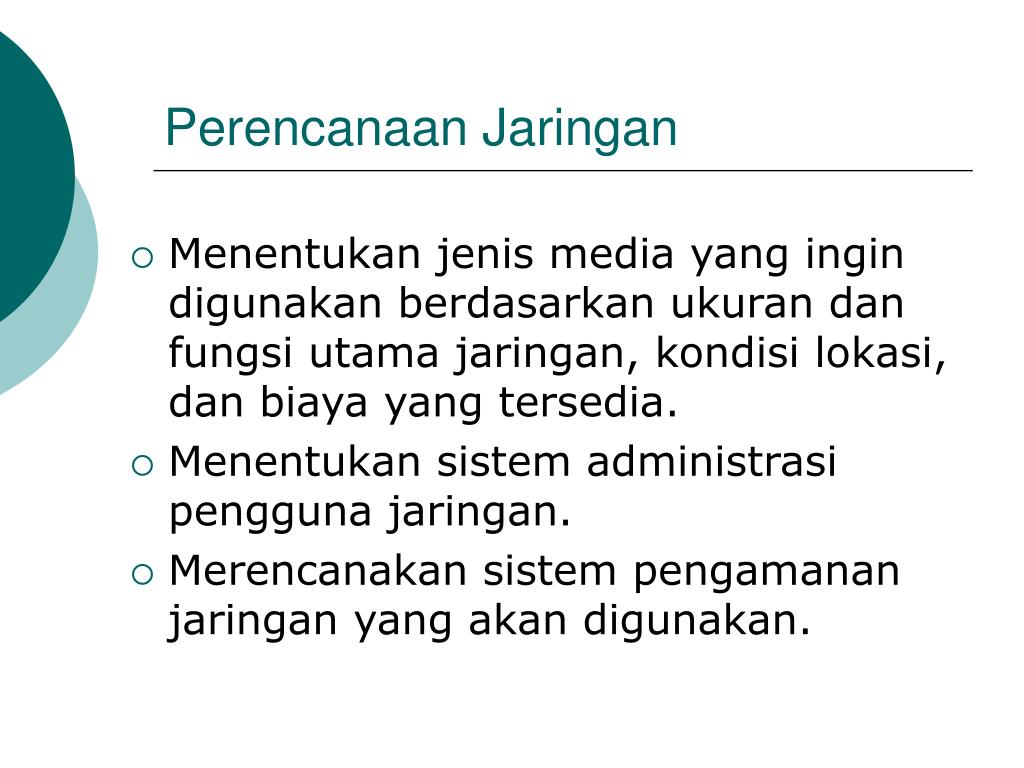

  20. Perencanaan Jaringan • Menentukan jenis media yang ingin digunakan berdasarkan ukuran dan fungsi utama jaringan, kondisi lokasi, dan biaya yang tersedia. • Menentukan sistem administrasi pengguna jaringan. • Merencanakan sistem pengamanan jaringan yang akan digunakan.

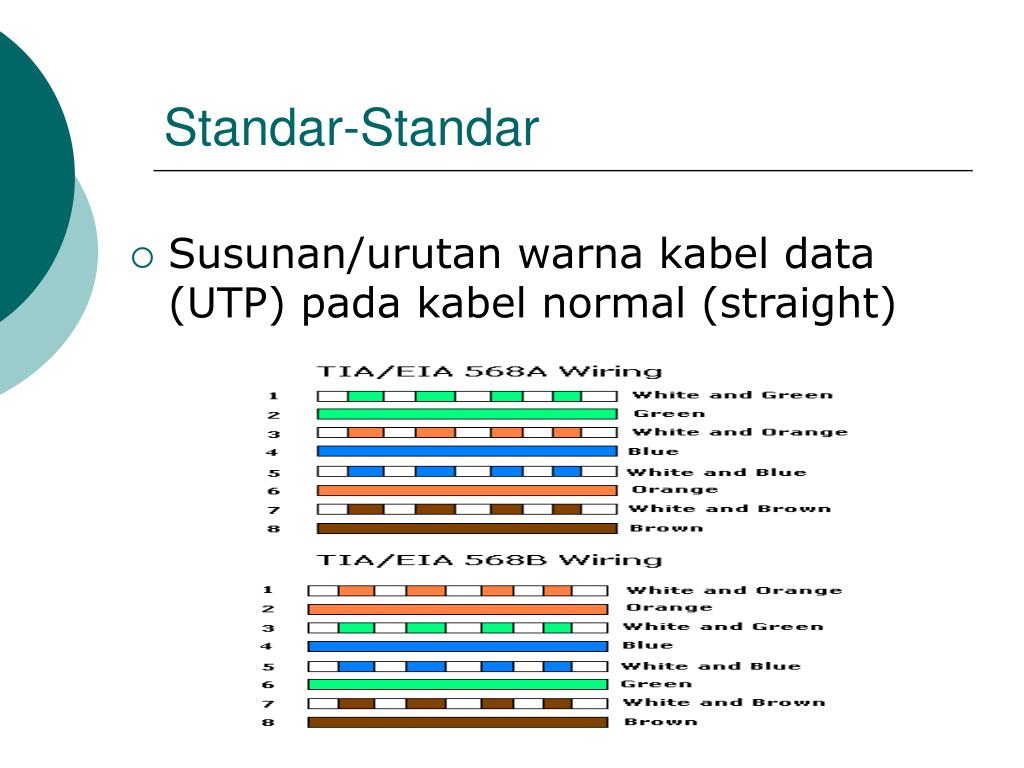

  21. Standar-Standar • Susunan/urutan warna kabel data (UTP) pada kabel normal (straight)

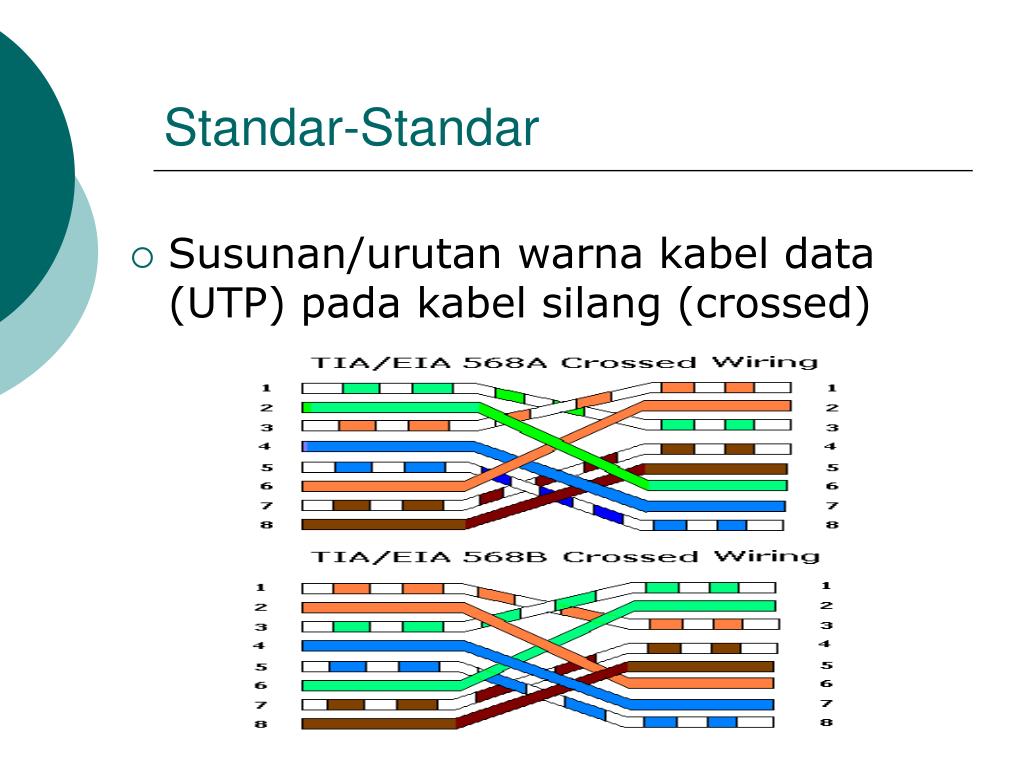

  22. Standar-Standar • Susunan/urutan warna kabel data (UTP) pada kabel silang (crossed)

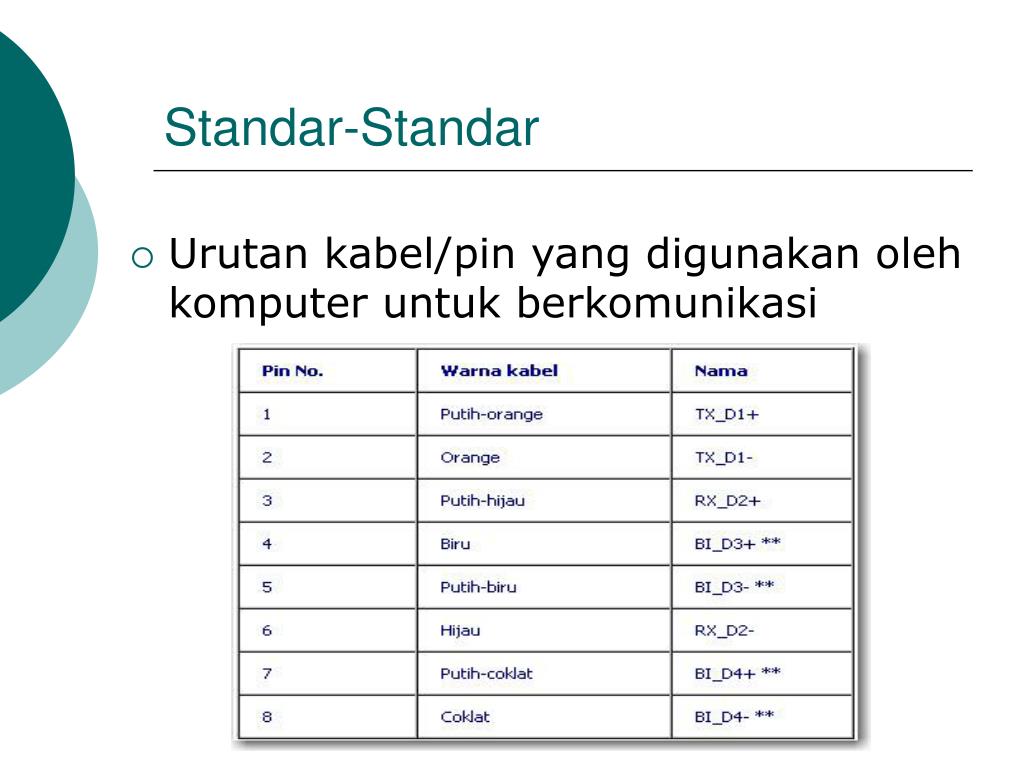

  23. Standar-Standar • Urutan kabel/pin yang digunakan oleh komputer untuk berkomunikasi

  24. Standar-Standar • Urutan pin pada konektor RJ-45

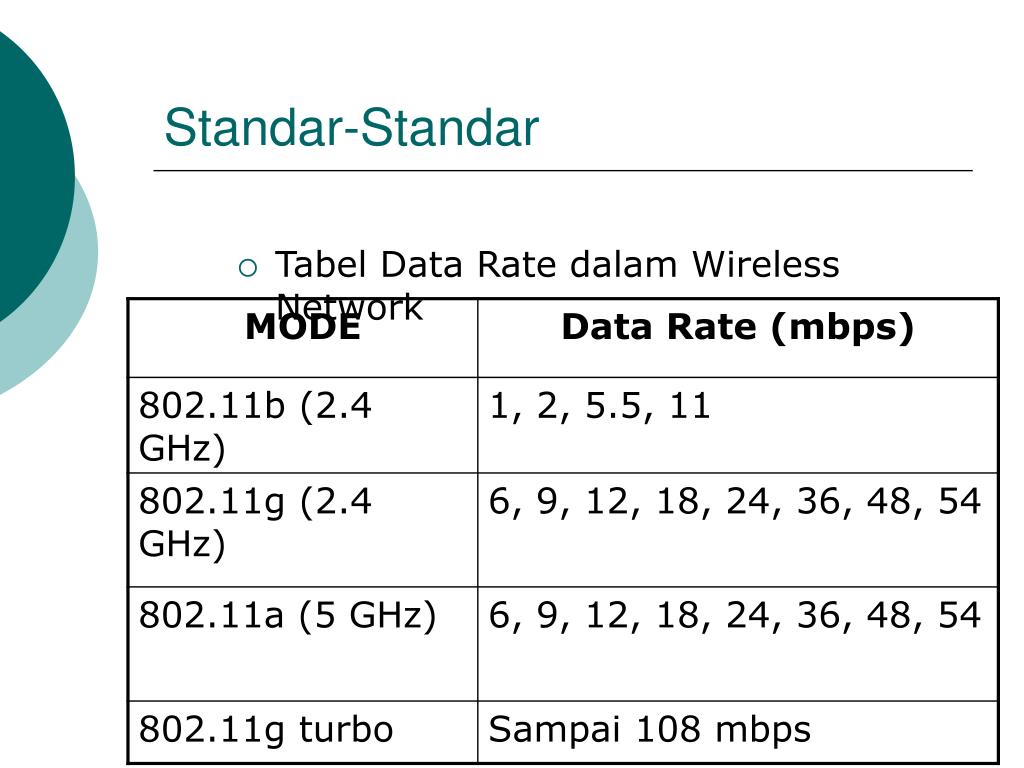

  25. Standar-Standar • Tabel Data Rate dalam Wireless Network

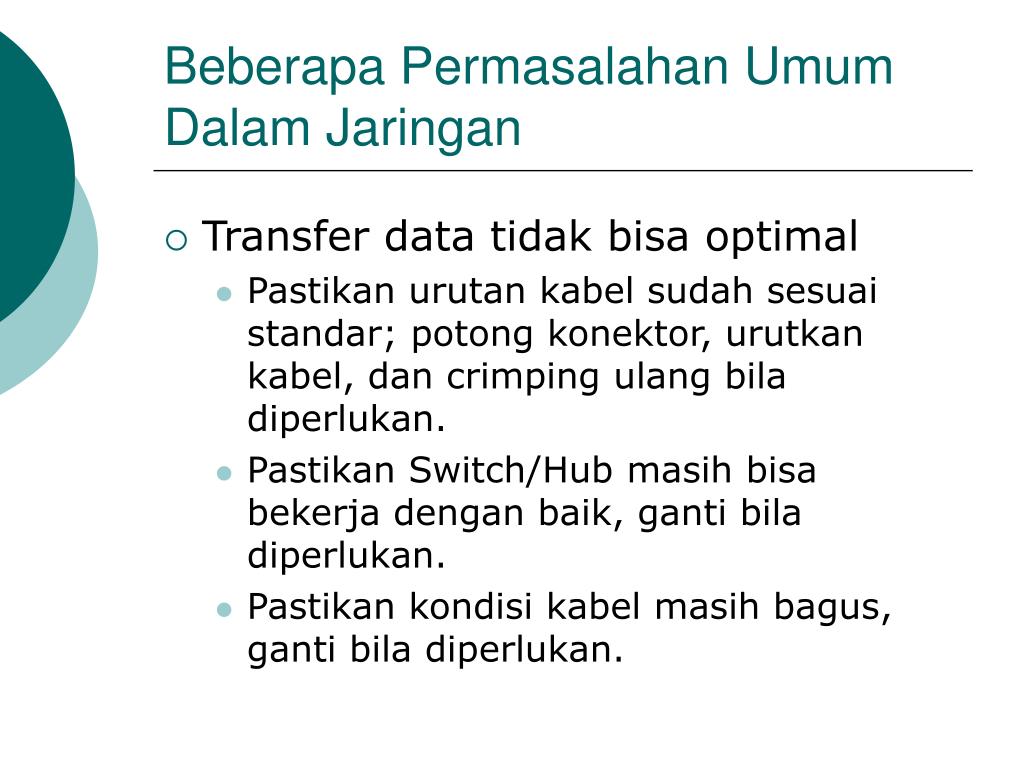

  26. Beberapa Permasalahan Umum Dalam Jaringan • Transfer data tidak bisa optimal • Pastikan urutan kabel sudah sesuai standar; potong konektor, urutkan kabel, dan crimping ulang bila diperlukan. • Pastikan Switch/Hub masih bisa bekerja dengan baik, ganti bila diperlukan. • Pastikan kondisi kabel masih bagus, ganti bila diperlukan.

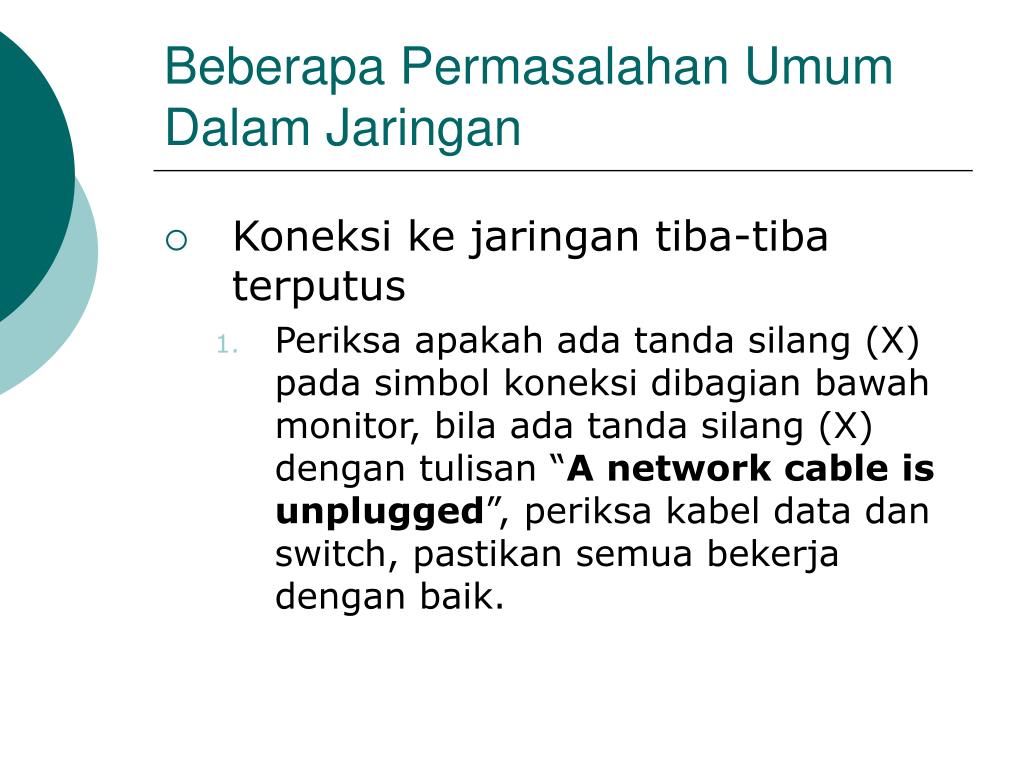

  27. Beberapa Permasalahan Umum Dalam Jaringan • Koneksi ke jaringan tiba-tiba terputus • Periksa apakah ada tanda silang (X) pada simbol koneksi dibagian bawah monitor, bila ada tanda silang (X) dengan tulisan “A network cable is unplugged”, periksa kabel data dan switch, pastikan semua bekerja dengan baik.

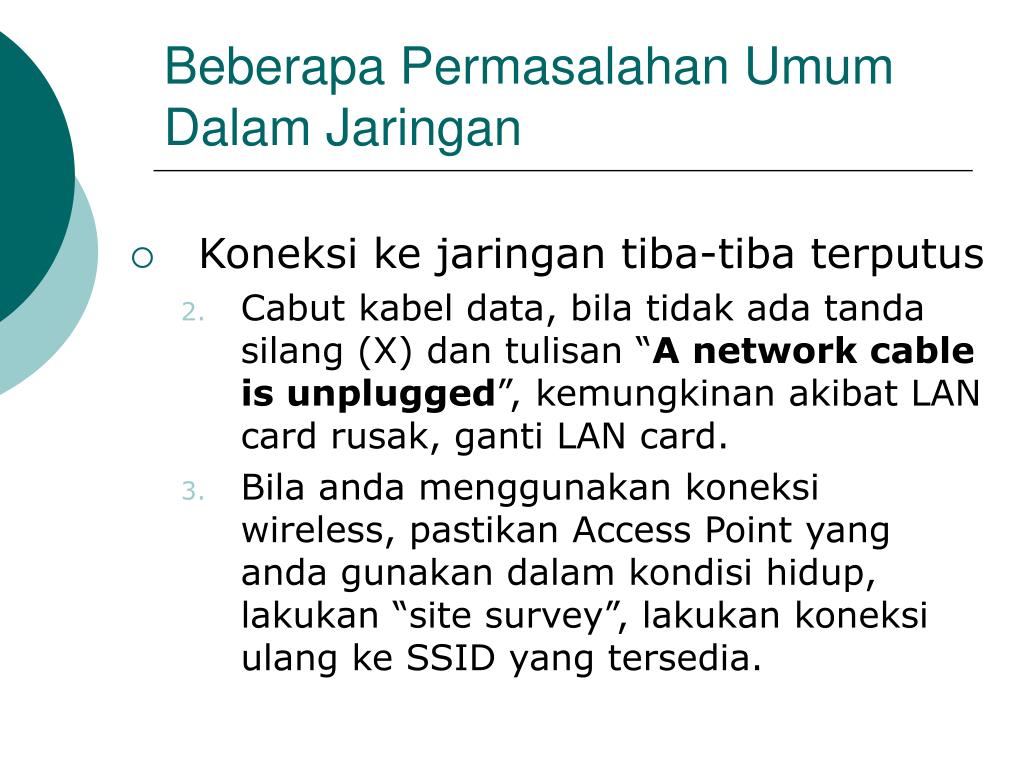

  28. Beberapa Permasalahan Umum Dalam Jaringan • Koneksi ke jaringan tiba-tiba terputus • Cabut kabel data, bila tidak ada tanda silang (X) dan tulisan “A network cable is unplugged”, kemungkinan akibat LAN card rusak, ganti LAN card. • Bila anda menggunakan koneksi wireless, pastikan Access Point yang anda gunakan dalam kondisi hidup, lakukan “site survey”, lakukan koneksi ulang ke SSID yang tersedia.

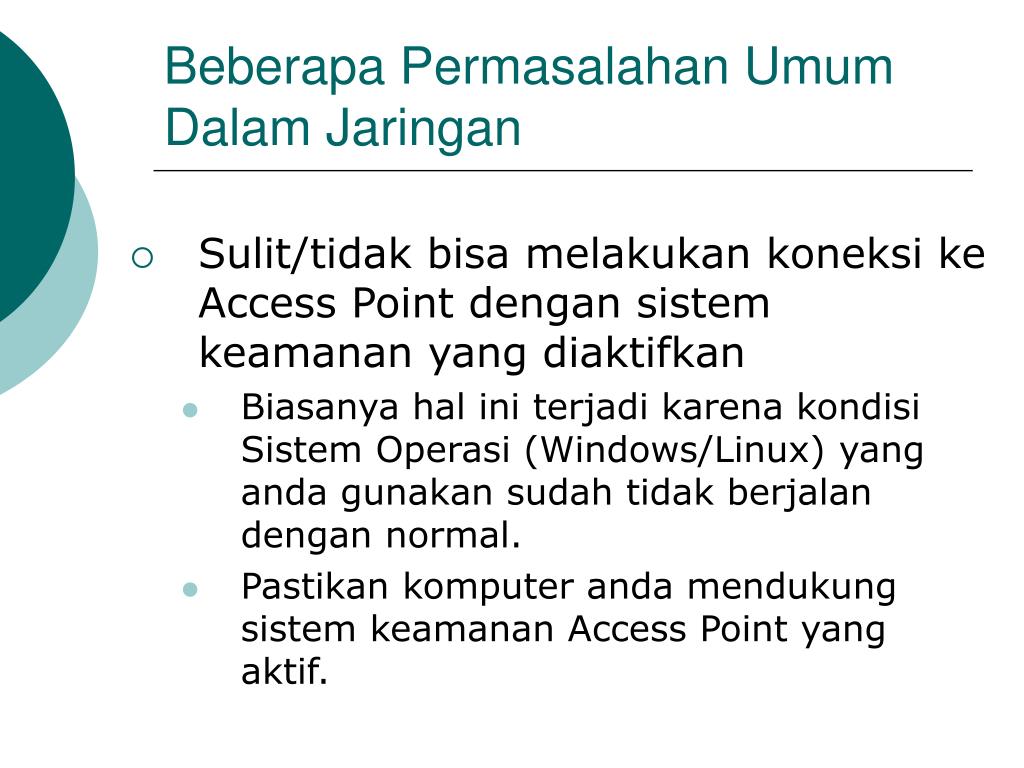

  29. Beberapa Permasalahan Umum Dalam Jaringan • Sulit/tidak bisa melakukan koneksi ke Access Point dengan sistem keamanan yang diaktifkan • Biasanya hal ini terjadi karena kondisi Sistem Operasi (Windows/Linux) yang anda gunakan sudah tidak berjalan dengan normal. • Pastikan komputer anda mendukung sistem keamanan Access Point yang aktif.

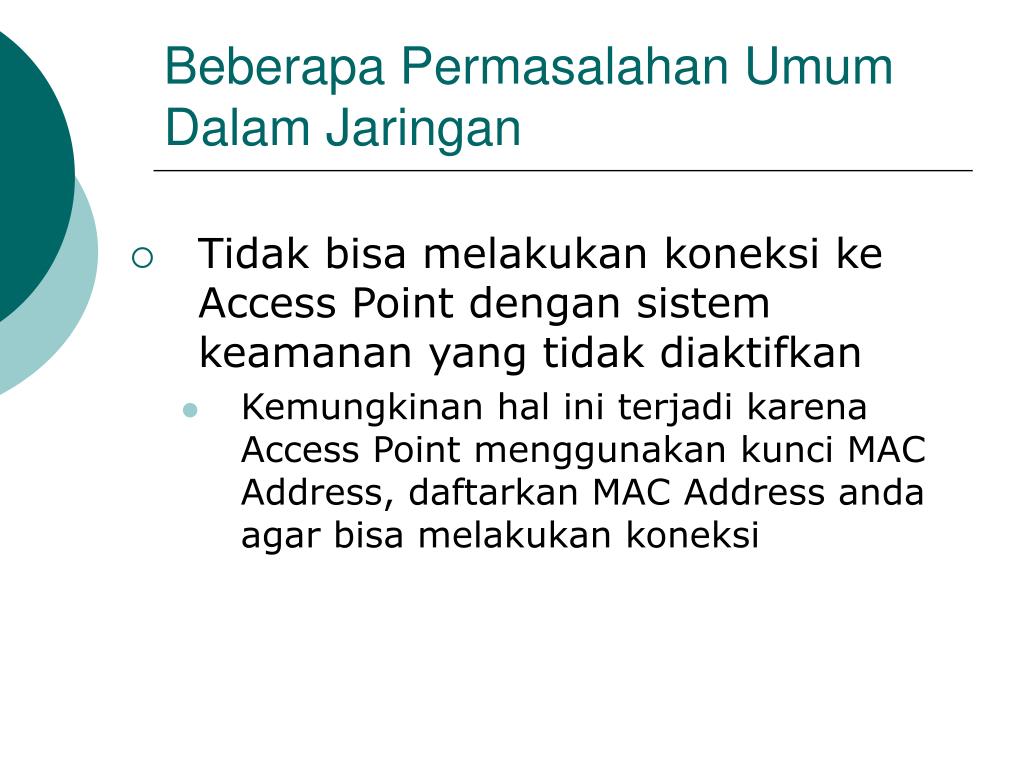

  30. Beberapa Permasalahan Umum Dalam Jaringan • Tidak bisa melakukan koneksi ke Access Point dengan sistem keamanan yang tidak diaktifkan • Kemungkinan hal ini terjadi karena Access Point menggunakan kunci MAC Address, daftarkan MAC Address anda agar bisa melakukan koneksi

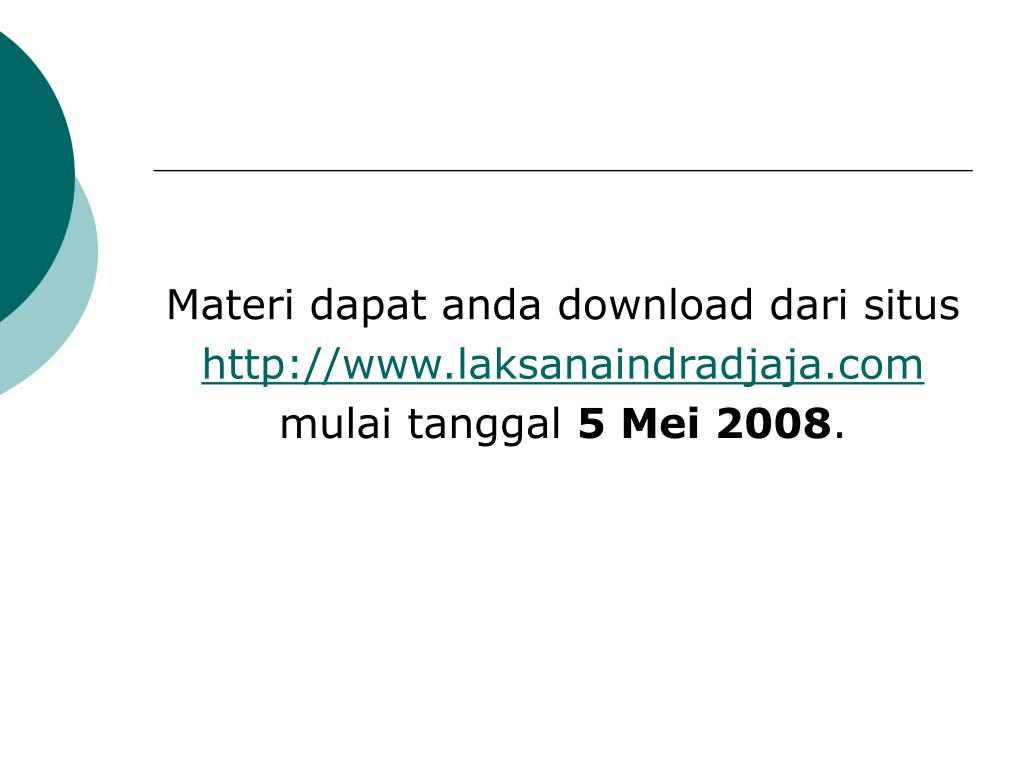

  31. Materi dapat anda download dari situs http://www.laksanaindradjaja.com mulai tanggal 5 Mei 2008.
