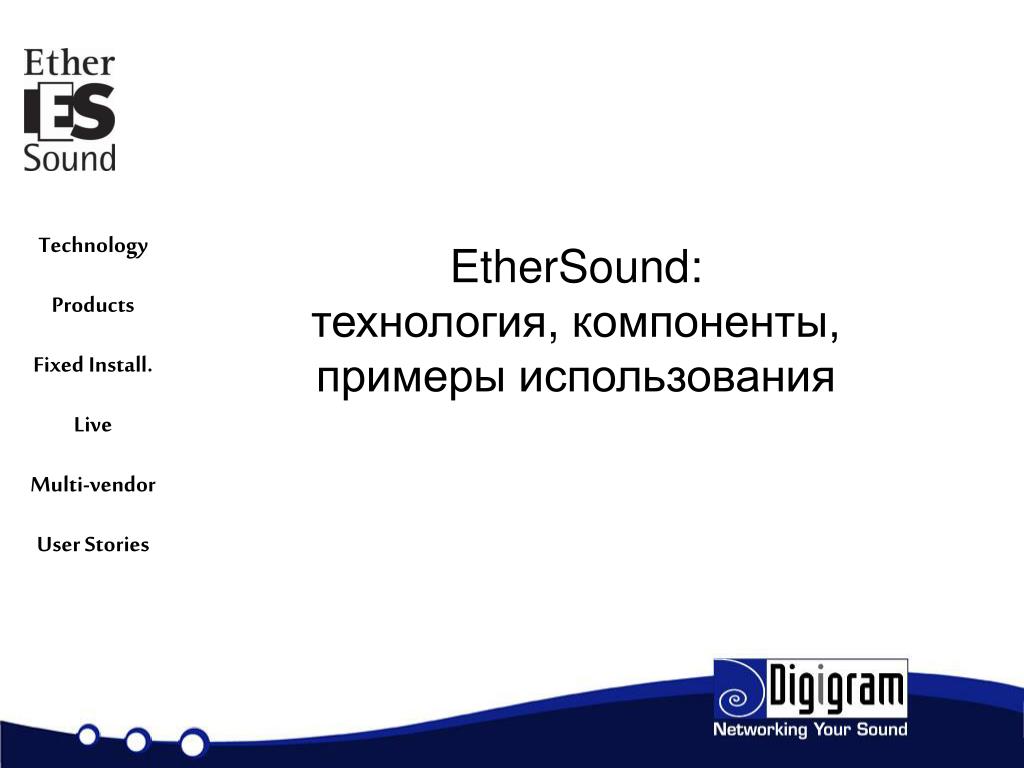

  1. EtherSound: технология, компоненты, примеры использования

  2. EtherSound - обзор • Патентованная технология Digigram обеспечиваетмногоканальную передачу аудио информациипо стандартной инфраструктурелокальных компьютерных сетей, • Поддерживается топология звезда, шлейф, или их комбинация, • Передача до 128 каналов звука (24бит/48Кгц) • Крайне низкая латентность • Встроенные контрольные пакеты • Работает на стандартном оборудовании для сетей 100BASE-T Ethernet, поддерживает работу виртуальных локальных сетей(VLAN).

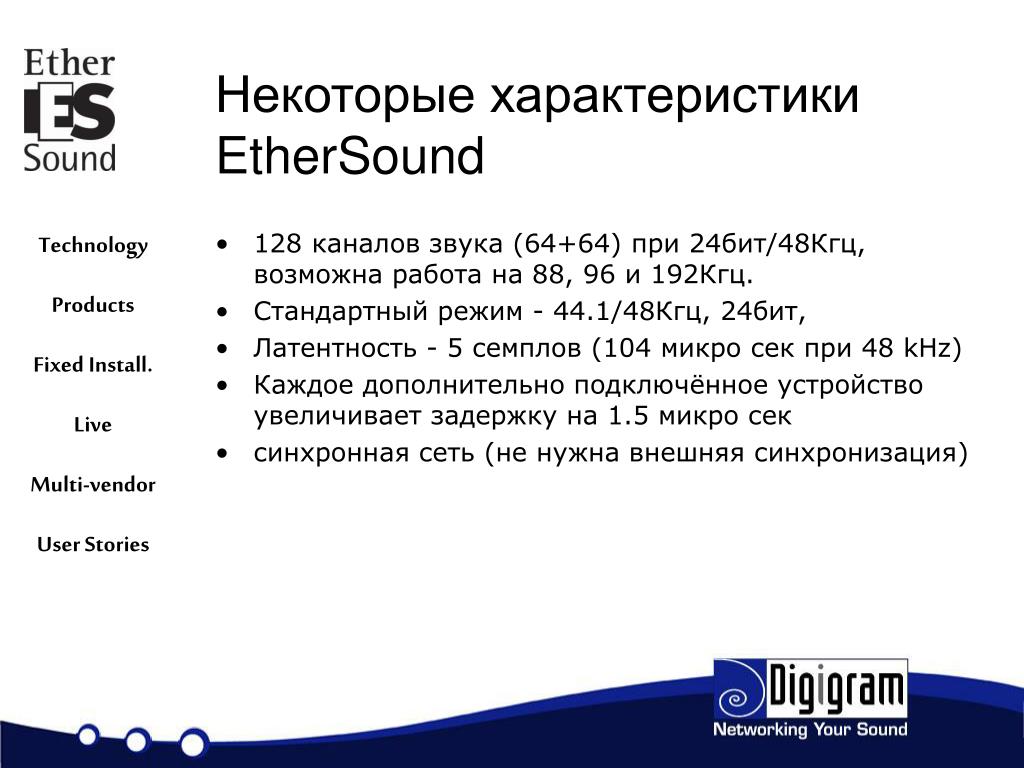

  3. Некоторые характеристики EtherSound • 128 каналов звука (64+64) при 24бит/48Кгц, возможна работа на 88, 96 и 192Кгц. • Стандартный режим - 44.1/48Кгц, 24бит, • Латентность - 5 семплов (104 микро секпри 48 kHz) • Каждое дополнительно подключённое устройство увеличивает задержку на 1.5 микро сек • синхронная сеть (не нужна внешняя синхронизация)

  4. компоненты Digigram

  5. Аналоговые интерфейсы EtherSound • ES8in: • 8 аналоговых линейных входов • ES8mic/ES8micCL: • 8 аналоговых микрофонных/линейных входов • ES8out: • 8 аналоговых линейных выходов • ES220: • 2 аналоговых линейных входаи 2 аналоговых линейных выхода • ES220-L : • 2 аналоговых линейных входа • или 2 аналоговых линейных выхода

  6. Цифровые интерфейсы EtherSound • ES881: • 8 цифровых входови 8 цифровых выходов • ES1241: • 4 цифровых входаи 12 цифровых выходов • ES16161: • 16 цифровых входови 16 цифровых выходов

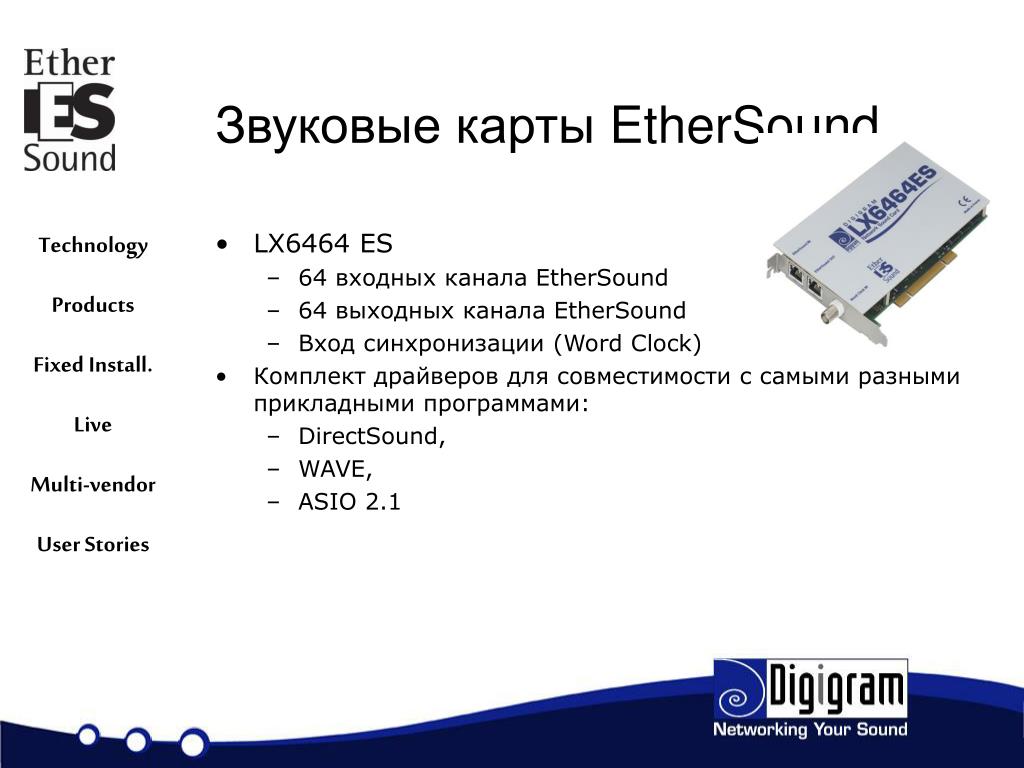

  7. Звуковые карты EtherSound • LX6464 ES • 64 входных канала EtherSound • 64 выходных канала EtherSound • Вход синхронизации (Word Clock) • Комплект драйверов для совместимости с самыми разными прикладными программами: • DirectSound, • WAVE, • ASIO 2.1

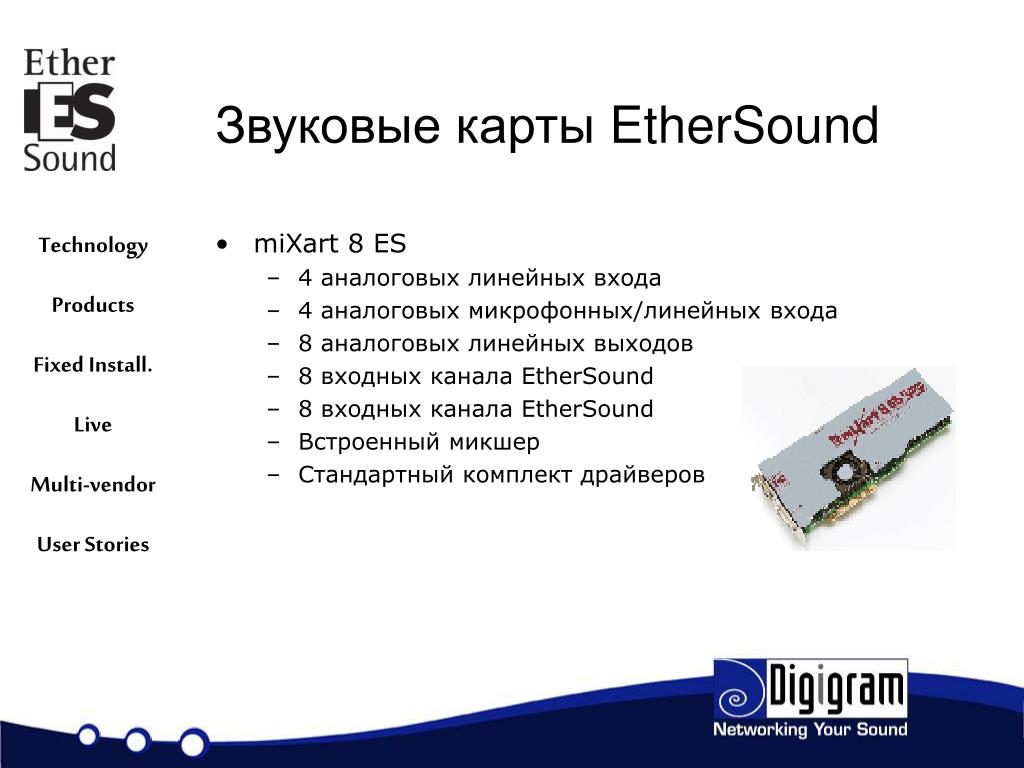

  8. Звуковые карты EtherSound • miXart 8 ES • 4 аналоговых линейных входа • 4 аналоговых микрофонных/линейных входа • 8 аналоговых линейных выходов • 8 входных канала EtherSound • 8 входных канала EtherSound • Встроенный микшер • Стандартный комплект драйверов

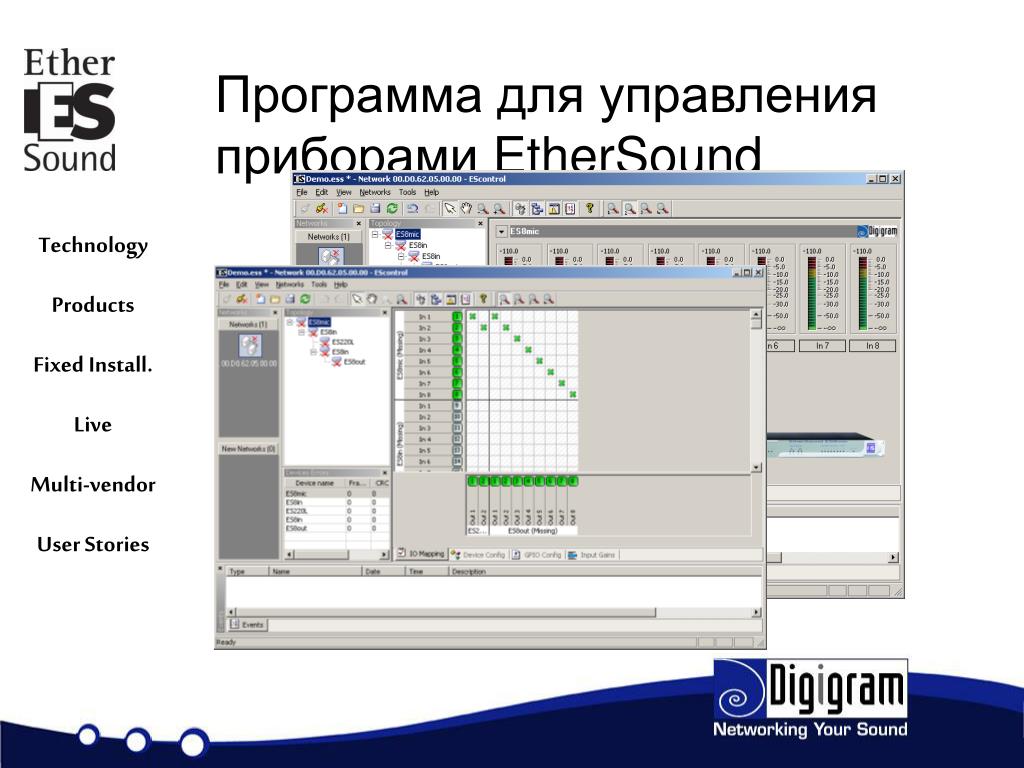

  9. Программа для управления приборами EtherSound • EScontrol • Обеспечивает маршрутизацию в сети EtherSound, управляет прочими, не звуковыми функциями приборов • Работает с приборами производства как Digigram, так и сторонних производителей • Работает в режиме «офф-лайн» • Постоянно контролирует состояние сети, ведёт список ошибок: потерянные или повреждённые блоки данных, отключения и т.п. • Работает под Windows 2000/XP

  10. Программа для управления приборами EtherSound

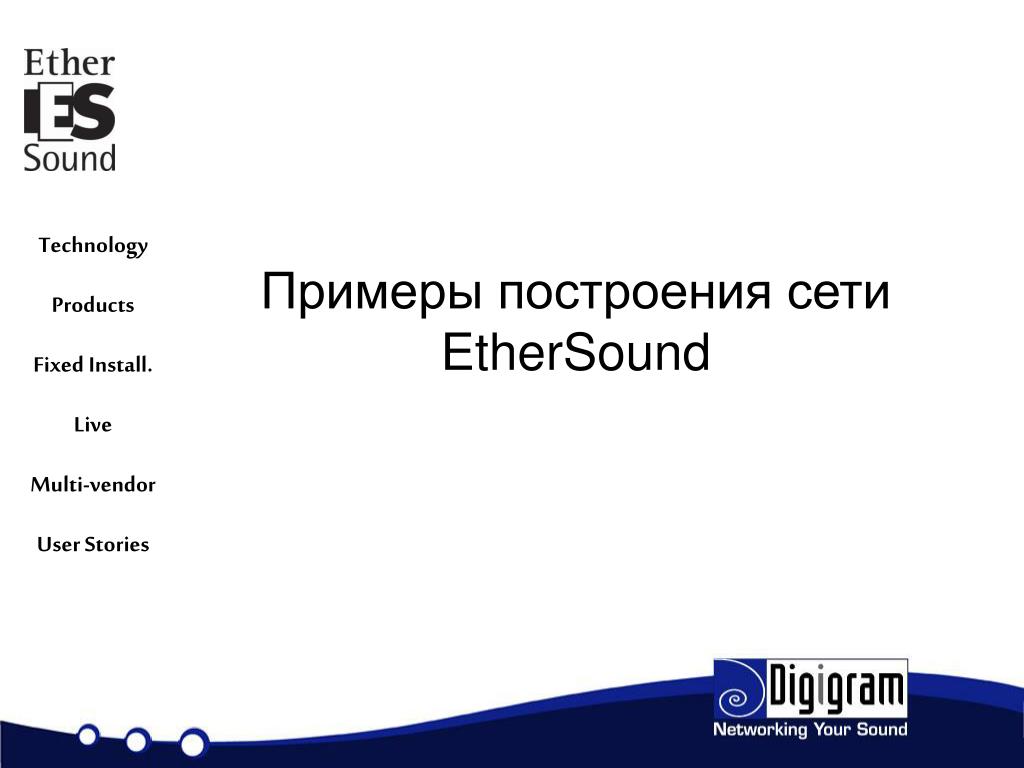

  11. Примеры построения сетиEtherSound

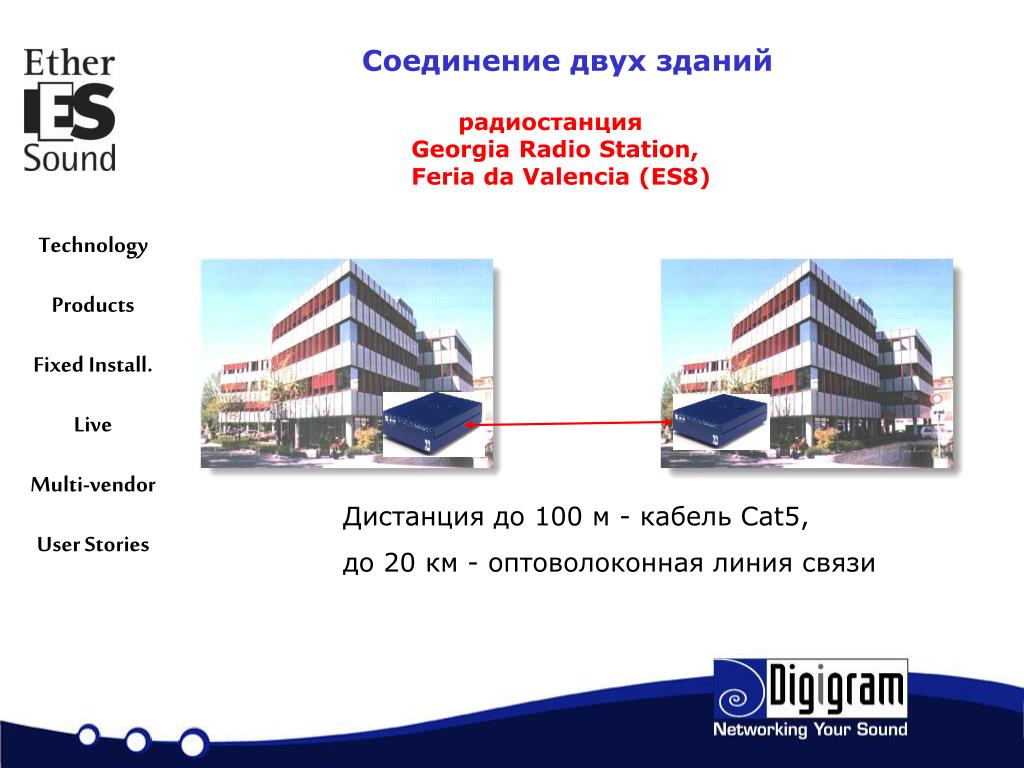

  12. радиостанция Georgia Radio Station, Feria da Valencia (ES8) Соединение двух зданий Дистанция до 100 м - кабель Cat5, до 20 км -оптоволоконная линия связи

  13. Соединение двух студий ES8mic ES8mic ES8out ES8out или ES881 ES881

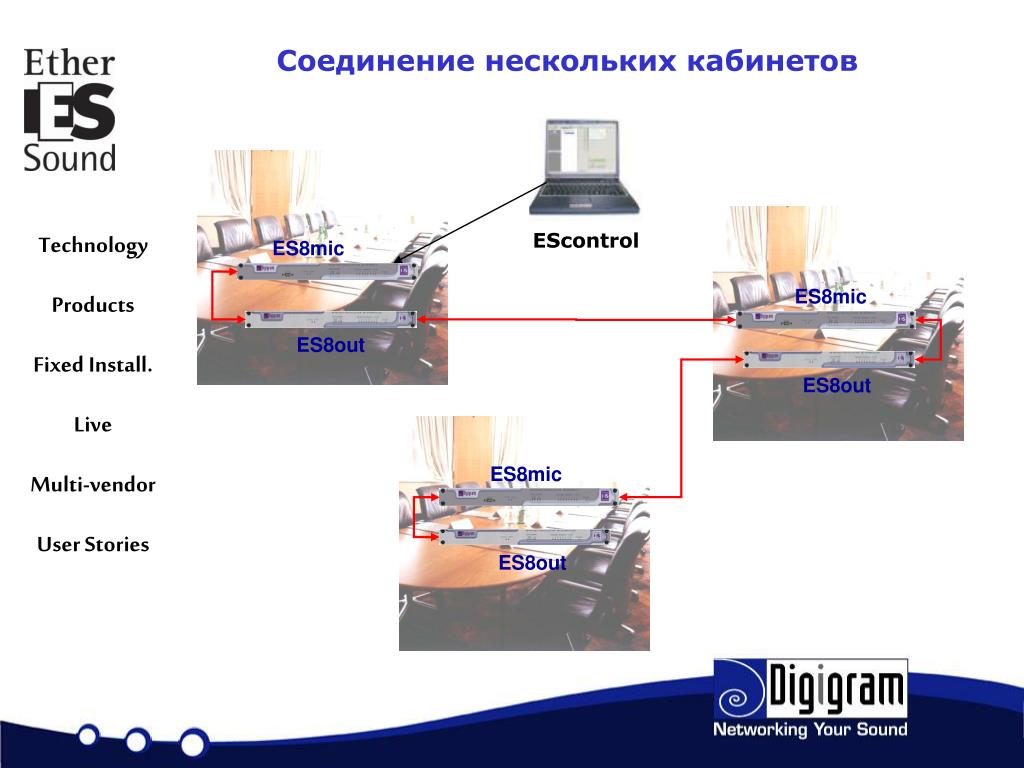

  14. Соединение нескольких кабинетов EScontrol ES8mic ES8mic ES8out ES8out ES8mic ES8out

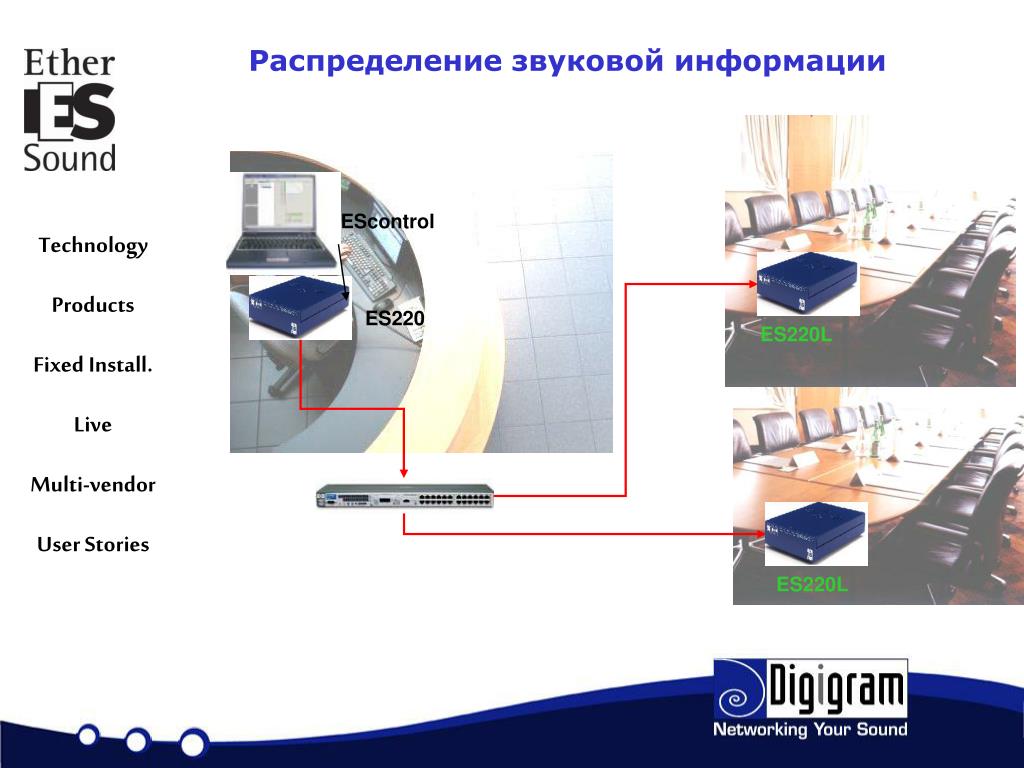

  15. Распределение звуковой информации EScontrol ES220 ES220L ES220L

  16. Протоколирование и архивирование ES8mic Nodal LX6464 ES ES8mic

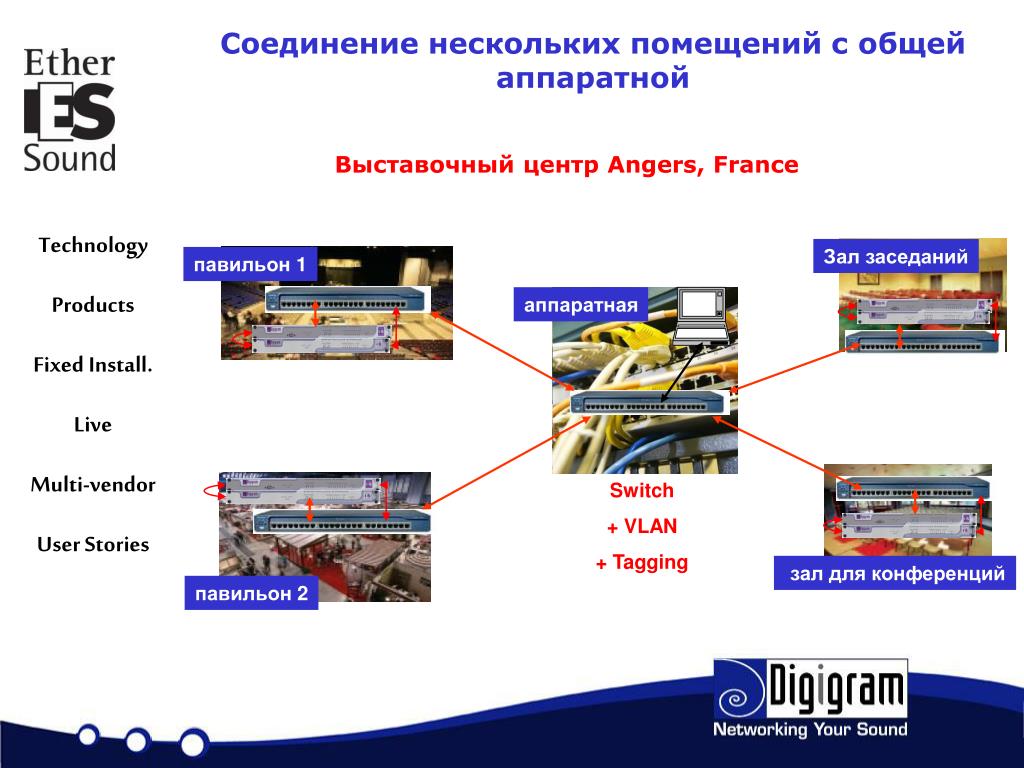

  17. Зал заседаний павильон 1 зал дляконференций павильон 2 Соединение нескольких помещений с общей аппаратной Выставочный центр Angers, France аппаратная Switch + VLAN + Tagging

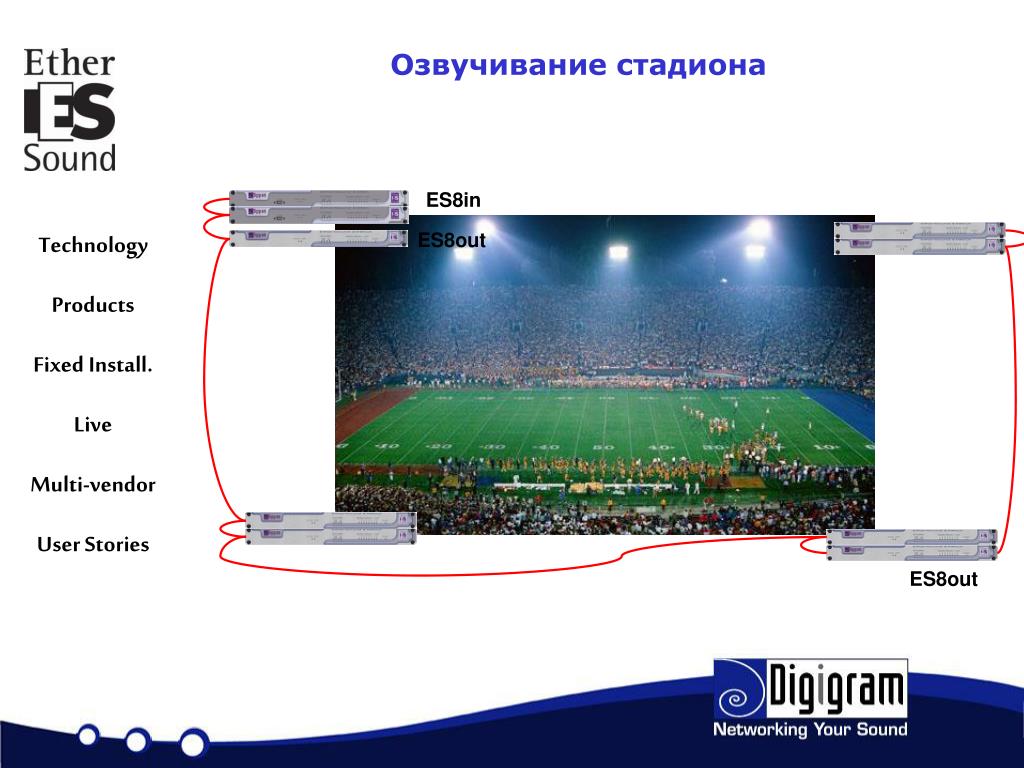

  18. Озвучивание стадиона ES8in ES8out ES8out

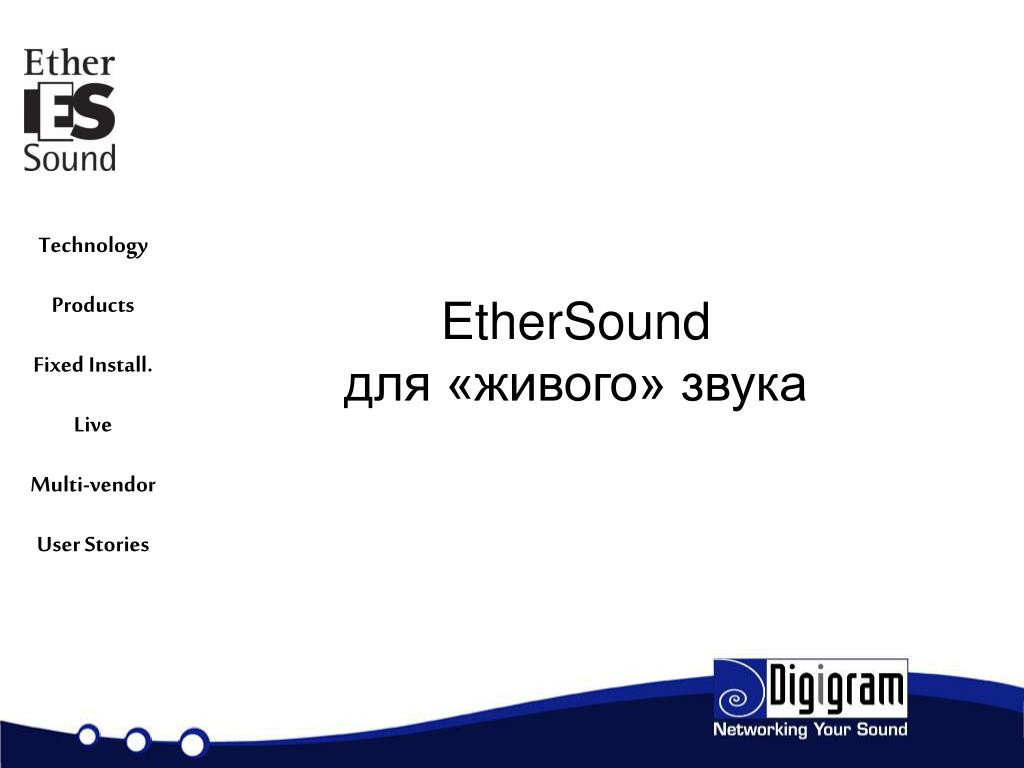

  19. EtherSound для «живого» звука

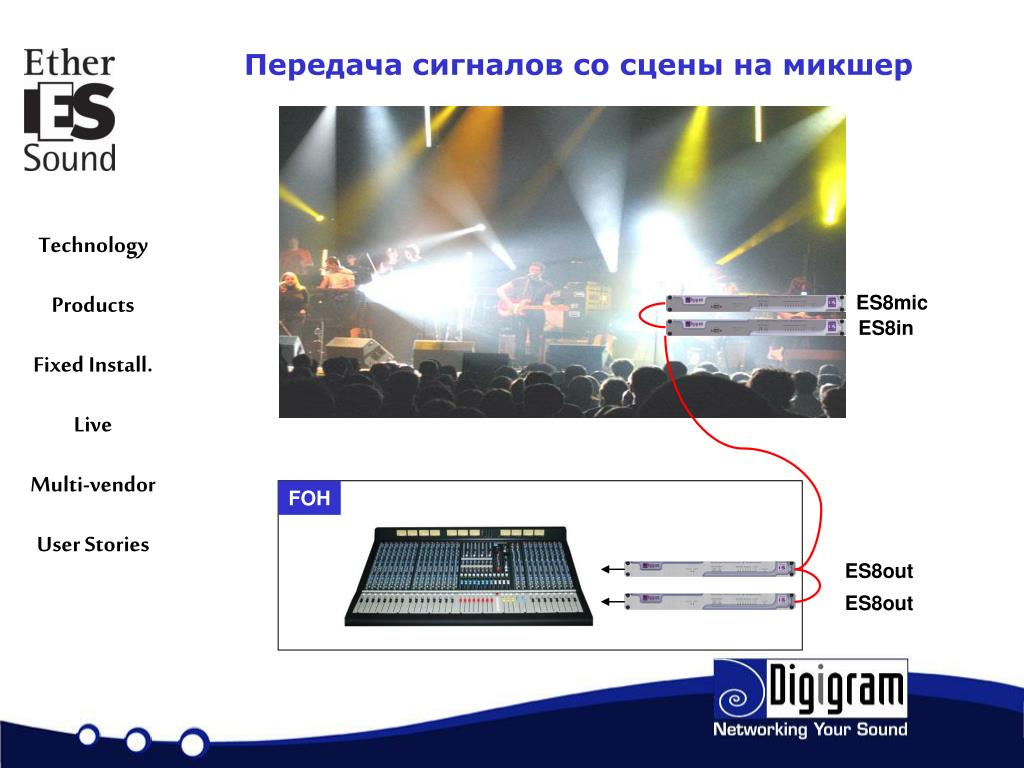

  20. Передача сигналов со сцены на микшер ES8mic ES8in FOH ES8out ES8out

  21. Пульт звукорежиссёра - FOH ES881 ES881 FOH Switch ES881

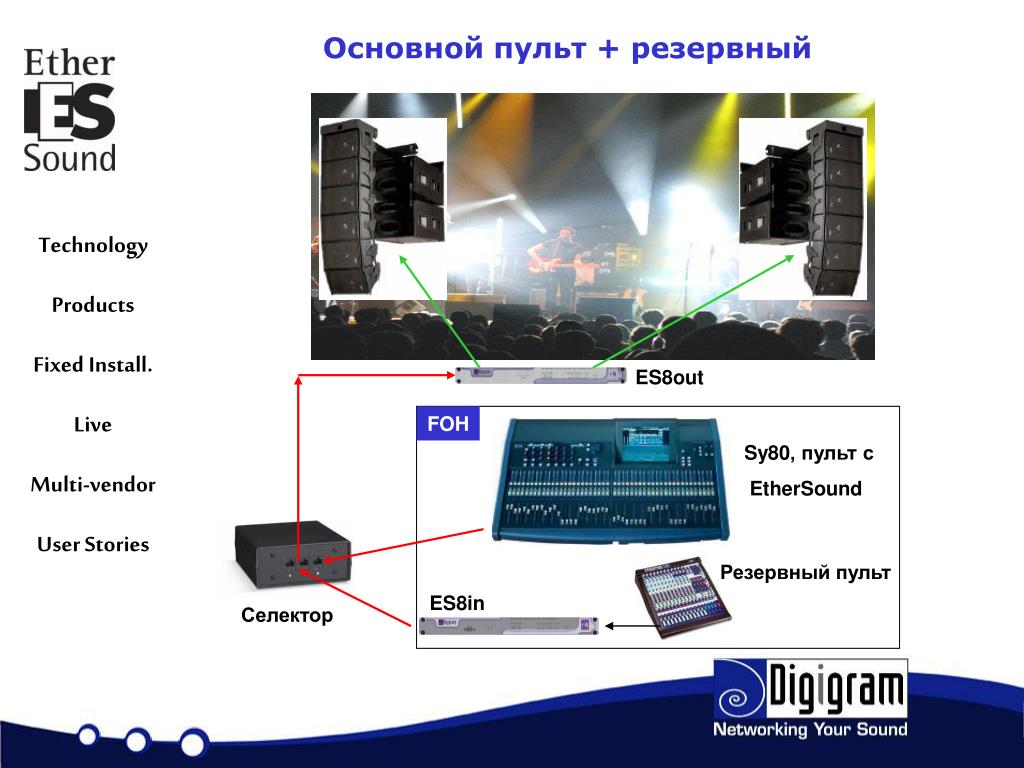

  22. Основной пульт + резервный ES8out FOH Sy80, пульт с EtherSound Резервный пульт ES8in Селектор

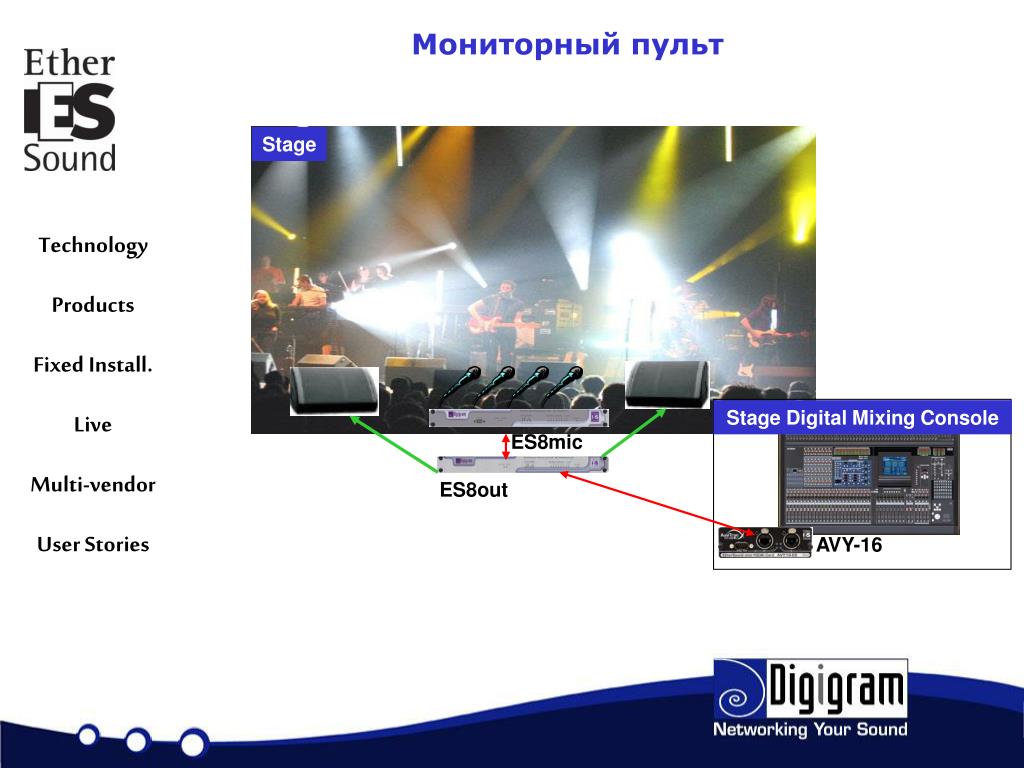

  23. Мониторный пульт Stage Stage Digital Mixing Console ES8mic ES8out AVY-16

  24. Построение сетиEtherSound из приборов от разных производителей

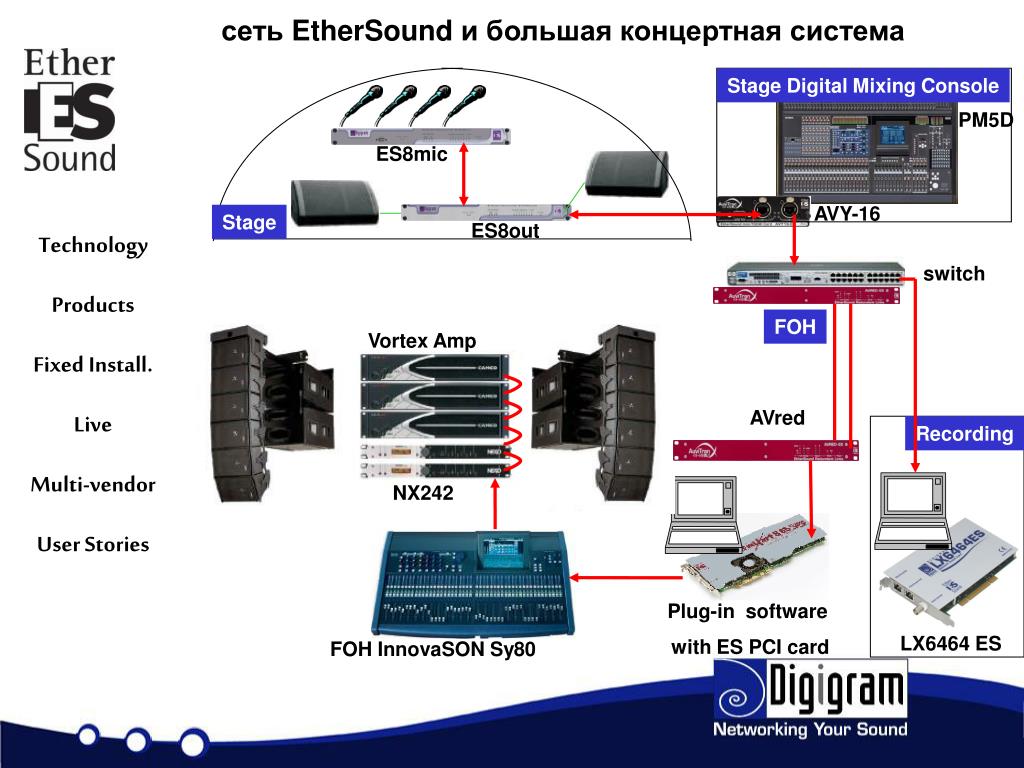

  25. Stage Digital Mixing Console PM5D сеть EtherSound и большая концертная система ES8mic AVY-16 Stage ES8out switch FOH Vortex Amp AVred Recording NX242 Plug-in software with ES PCI card LX6464 ES FOH InnovaSON Sy80

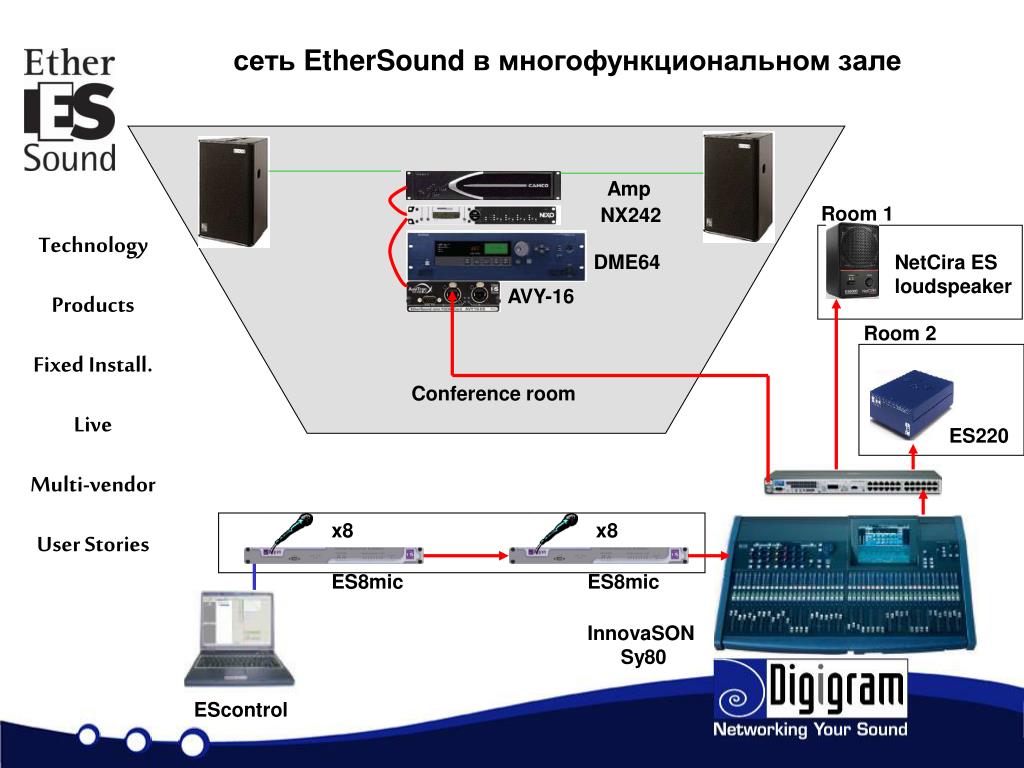

  26. сеть EtherSound в многофункциональном зале Amp Room 1 NX242 DME64 NetCira ES loudspeaker AVY-16 Room 2 Conference room ES220 x8 x8 ES8mic ES8mic InnovaSON Sy80 EScontrol

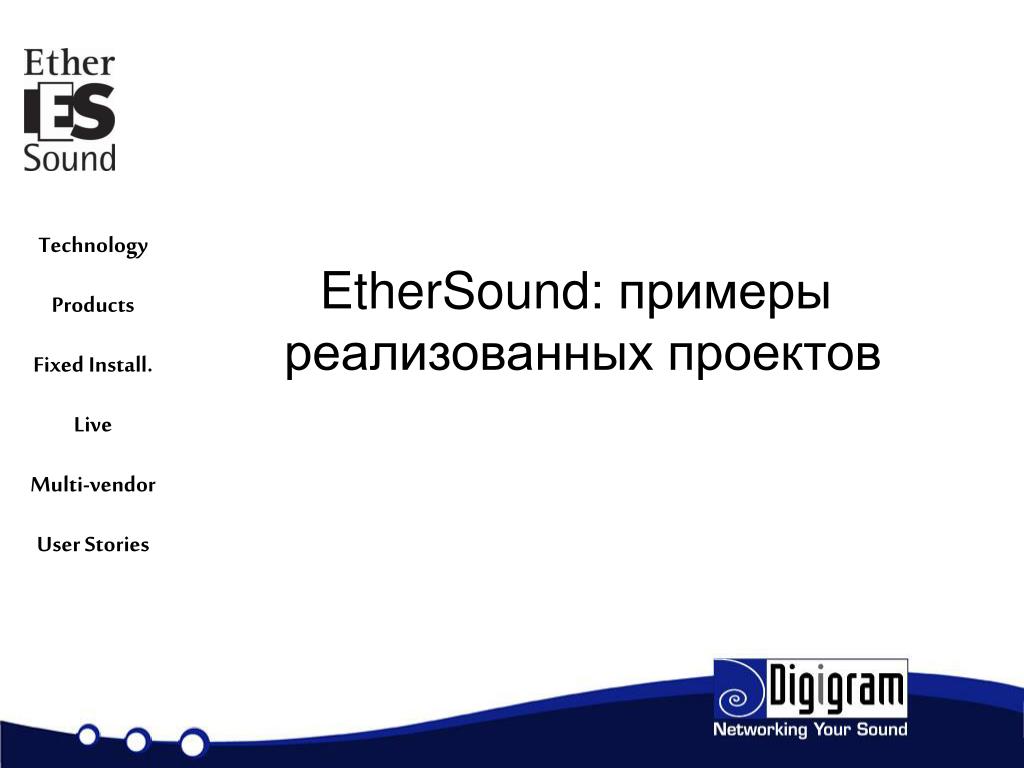

  27. EtherSound: примеры реализованных проектов

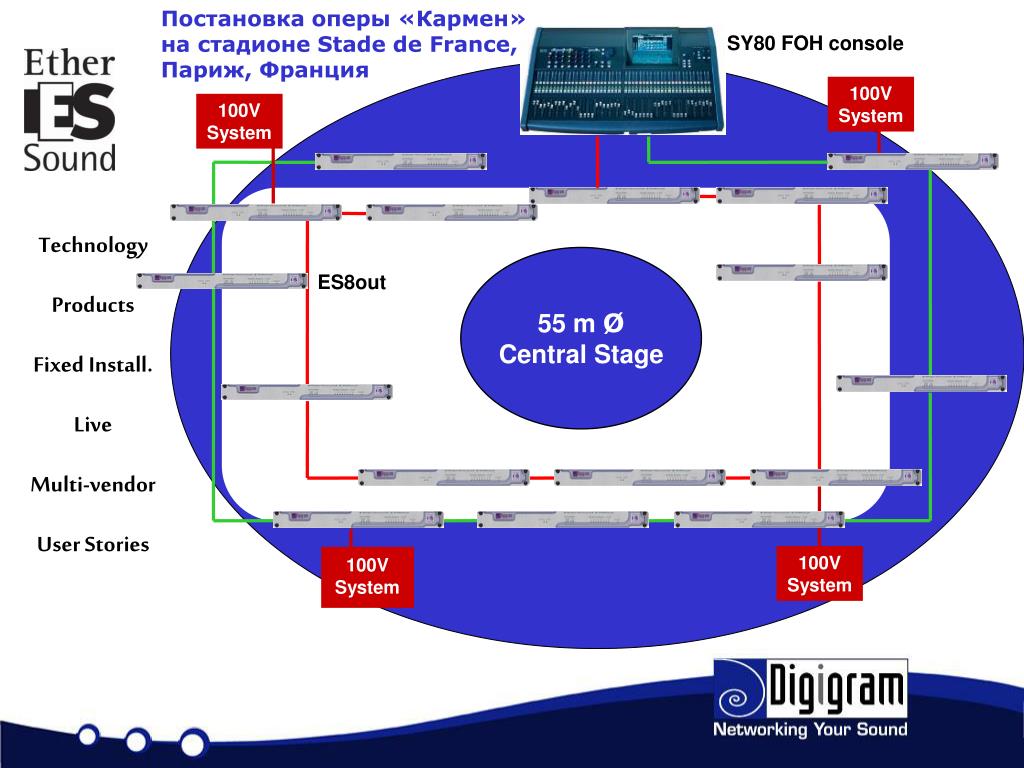

  28. Постановка оперы «Кармен»на стадионе Stade de France, Париж, Франция 100VSystem SY80 FOH console 100VSystem 100VSystem 55 m Ø Central Stage ES8out 100VSystem

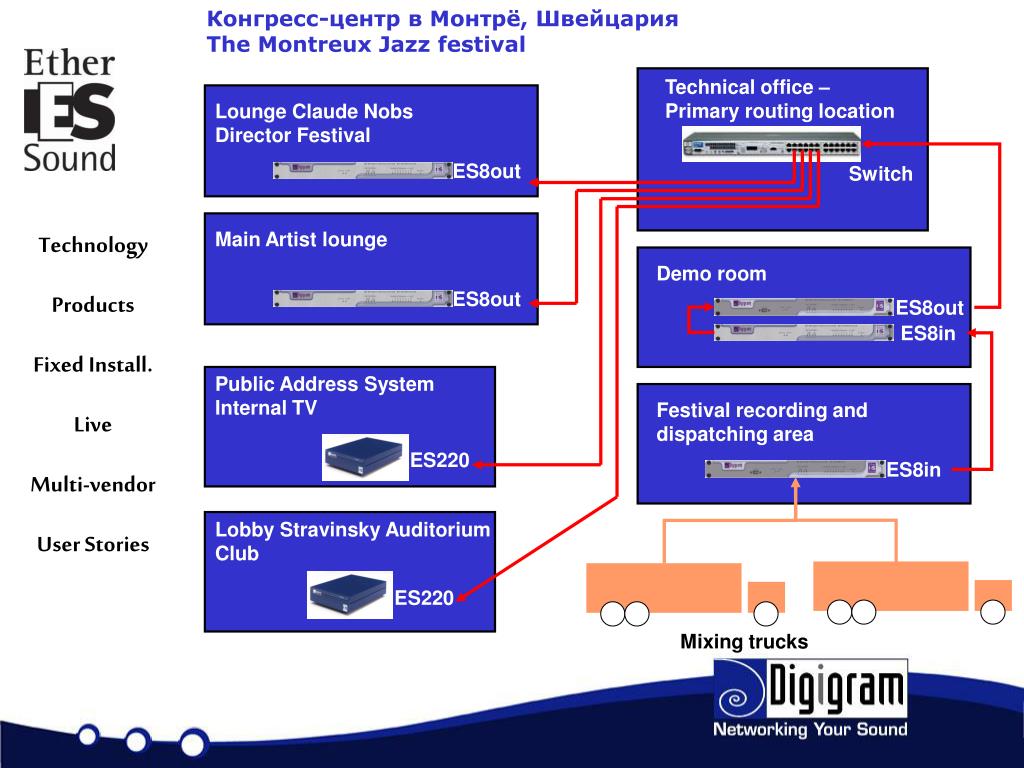

  29. Конгресс-центр в Монтрё, Швейцария The Montreux Jazz festival ES8in ES8out ES8out ES220 ES220 ES8in Technical office –Primary routing location Lounge Claude NobsDirector Festival Switch Main Artist lounge Demo room ES8out Public Address SystemInternal TV Festival recording anddispatching area Lobby Stravinsky AuditoriumClub Mixing trucks

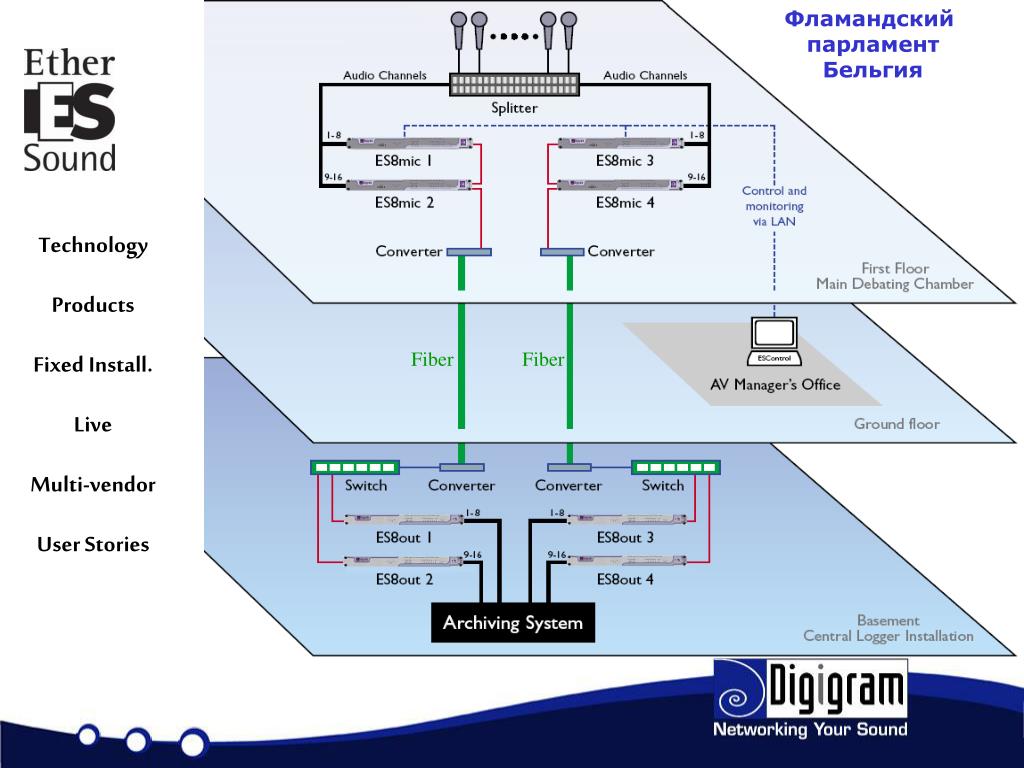

  30. Фламандский парламент Бельгия Fiber Fiber

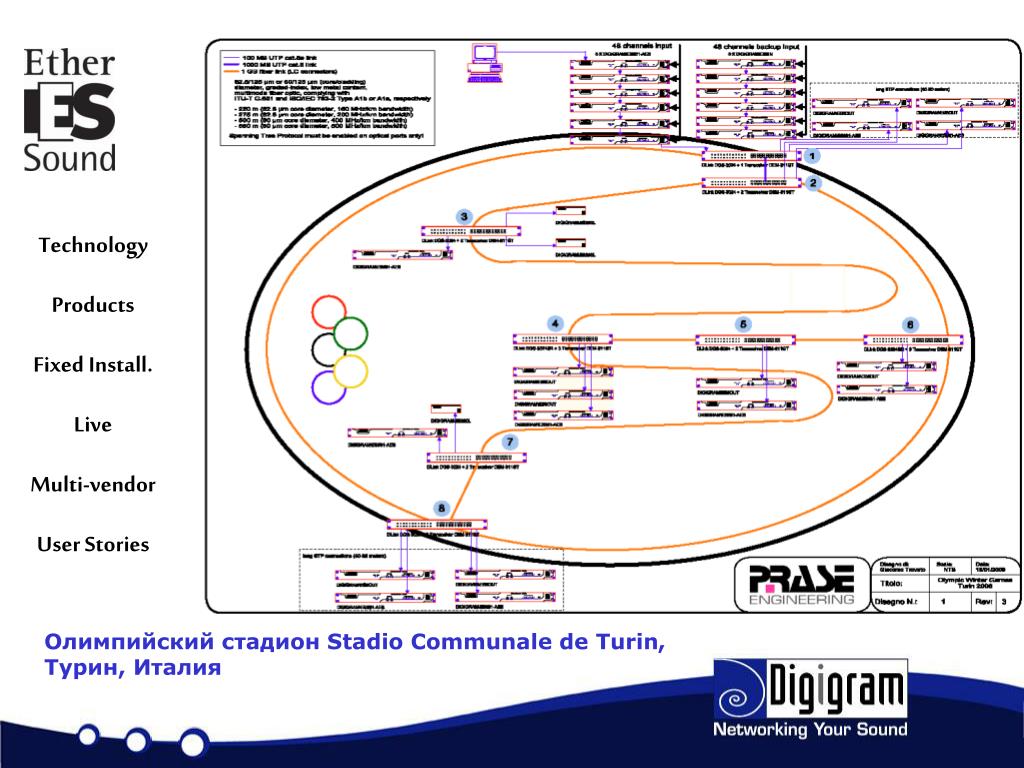

  31. Олимпийский стадион Stadio Communale de Turin, Турин, Италия

  32. Олимпийский стадион Stadio Communale de Turin, Турин, Италия

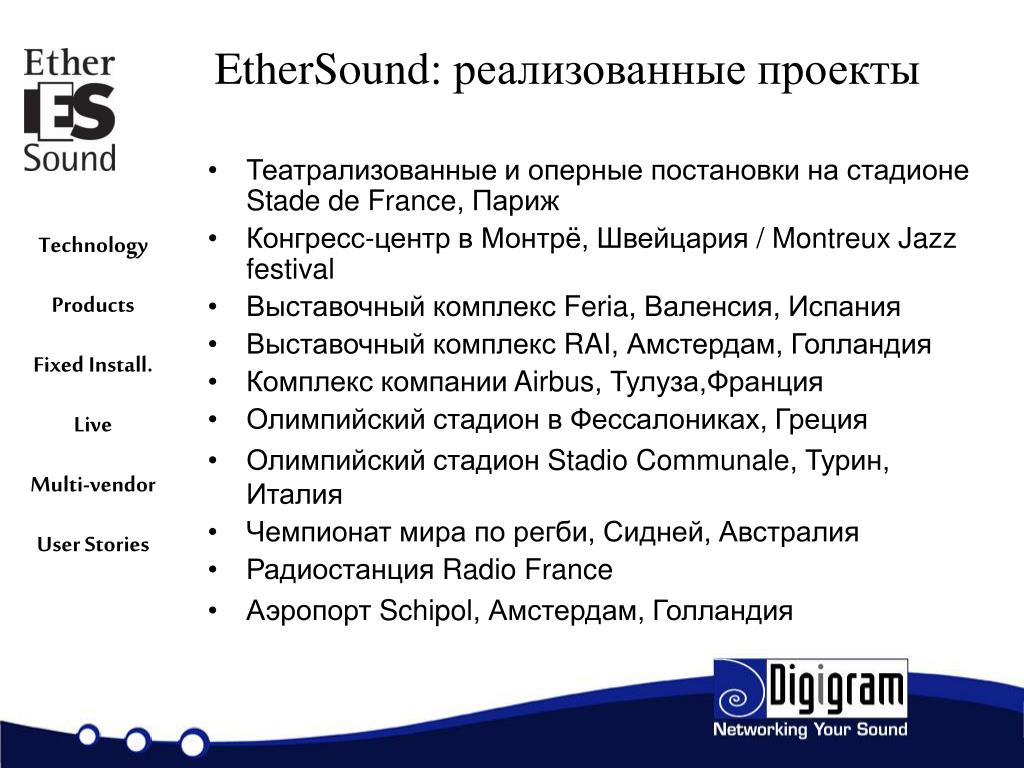

  33. EtherSound: реализованные проекты • Театрализованные и оперные постановки на стадионе Stade de France, Париж • Конгресс-центр в Монтрё, Швейцария/ Montreux Jazz festival • Выставочный комплекс Feria, Валенсия, Испания • Выставочный комплекс RAI, Амстердам, Голландия • Комплекс компании Airbus, Тулуза,Франция • Олимпийский стадион в Фессалониках, Греция • Олимпийский стадион Stadio Communale, Турин, Италия • Чемпионат мира по регби, Сидней, Австралия • Радиостанция Radio France • Аэропорт Schipol, Амстердам, Голландия

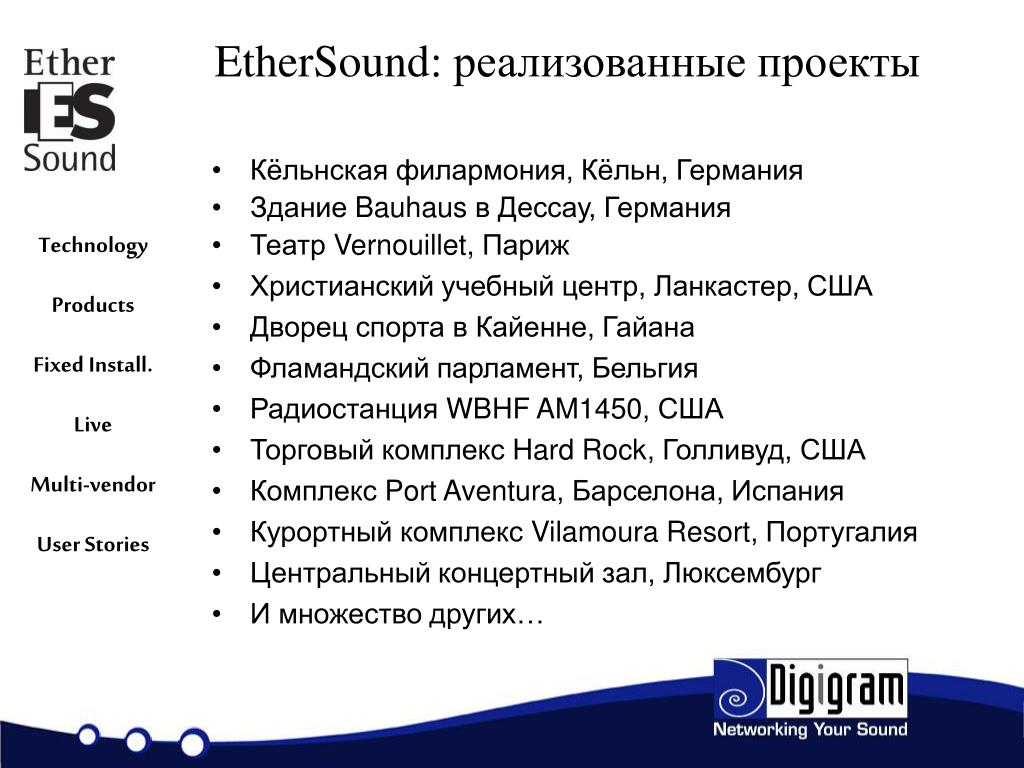

  34. EtherSound: реализованные проекты • Кёльнская филармония, Кёльн, Германия • Здание Bauhaus в Дессау, Германия • Театр Vernouillet,Париж • Христианский учебный центр, Ланкастер, США • Дворец спорта в Кайенне, Гайана • Фламандский парламент, Бельгия • Радиостанция WBHF AM1450, США • Торговый комплекс Hard Rock, Голливуд, США • Комплекс Port Aventura, Барселона, Испания • Курортный комплекс Vilamoura Resort, Португалия • Центральный концертный зал, Люксембург • И множество других…
