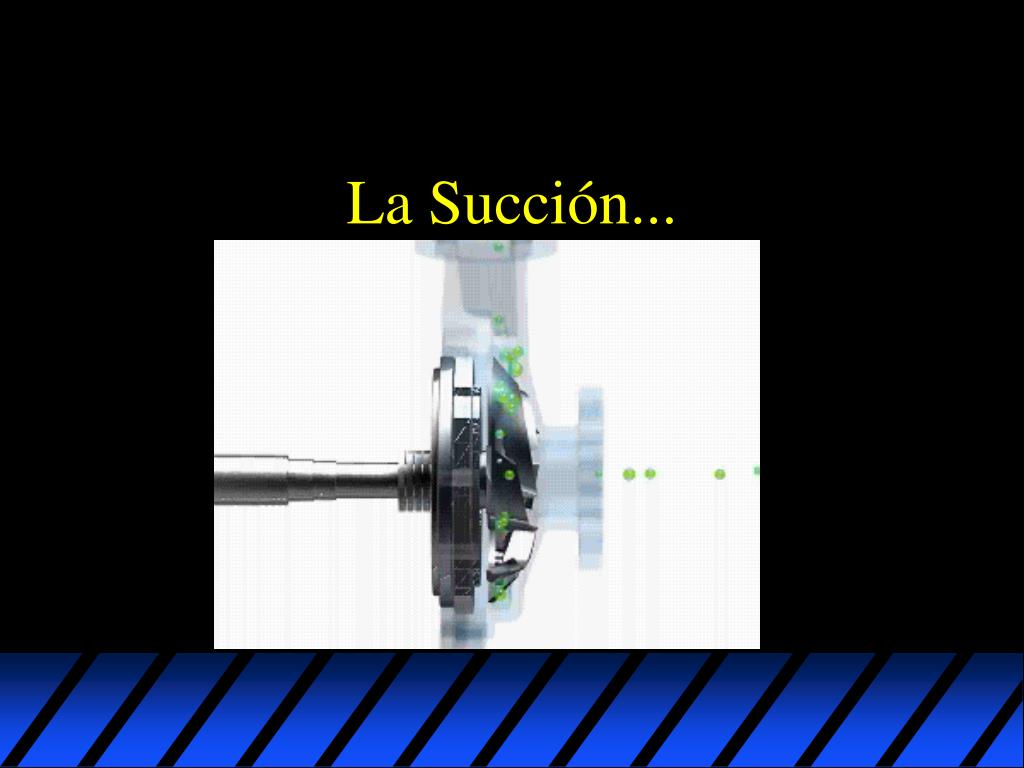

1. La Succión...

2. Limitaciones de la Succión No se puede enfatizar suficiente la importancia de mantener la bomba dentro de sus limites de presion de succión • En gran parte, los problemas de bombas centrifugas son causados por deficiencias en las condiciones de succión! TENGA EN MENTE QUE...

3. Limitaciones de la Succión • NPSH “Net Positive Suction Head” Termino que se usa para cuantificar la presion necesaria en la succión de la bomba que garantize un funcionamiento adecuado • En aplicaciones autocebantes es necesario considerar la cantidad de aire que la bomba tiene que evacuar

4. NPSH Disponible Un buen diseño permite un valor alto de NPSHA • La presion actuando sobre la superficie del liquido • La carga estatica “columna de agua” • Las perdidas por friccion en la tuberia de succion • La velocidad del liquido en la succion • La presion de vapor del liquido • Estos factores constituyen las condiciones dinamicas de succion y necesitan ser cuidadosamente consideradas antes de hacer la seleccion final de la bomba Los factores que afectan el NPSH disponible son:

5. Notas Mentales Un buen diseño permite un valor alto de NPSHA • Mal comportamiento de la bomba • Vibración excesiva • Operación ruidosa • Fallo prematuro de los componentes NPSHA (disponible) Tiene que ser mucho mayor que el NPSHR (requerido) por la bomba para prevenir:

6. Presión Actuando En La Superficie del Liquido Presión actuando en la superficie del liquido “La empuja” Hacia la bomba • Presión atmosférica • Tanque Presurizado • Tanque en Vacío • La presión en él liquido es un importante contribuyente del NPSHA de un sistema

7. Notas Mentales • Valor de presión debe ser convertido a “pies de carga” usando la siguiente formula: Pies de carga = PSI x 2.31 gravedad especifica • Presión atmosférica = 14.7 PSI (Nivel del mar /34 pies) • Recipiente Presurizado = Presión absoluta Lectura del manometro • Recipiente en Vacío = Lectura del manometro

8. Elevación Relativa del Liquido La altura estática de Succión(+) implica que el nivel de liquido esta por encima de la entrada de la succión de la bomba • La altura estática de Succión(+) incrementa el NPSHA porque la el peso del liquido lo ayuda a llegar hasta la bomba • La altura estática de Succión(-) le Resta alNPSHA hay que subir su peso hasta el ojo del impulsor de la bomba La altura estática de Succión (-) implica que el nivel del liquido esta por debajo de la entrada de la succión de la bomba Bomba

9. Los factores que afectan las perdidas por fricción incluyen: El diametro y tipo de tubería El largo de la tubería Las conexiones y equipos en la línea Perdidas por fricción en la tubería de succión 20 mm Hg 10 mm Hg Las perdidas por Fricción en la tuberíalerestan al NPSHA

10. Las perdidas de carga por velocidadrestan al NPSHA Perdida de Carga por Velocidad Velocidad Limite 12 pies/sec Todas las perdidas variables del sistema se relacionan directamente con la velocidad de carga del liquido

11. La presión de Vapor a una temperatura determinada indica el valor entre el estado liquido y gaseoso La presión de Vapor tipicamente varia con la temperatura La presión en la succión nunca debe bajar mas alla de la presión de vapor del liquido Presión deVapor del Liquido La Presión deVapor del Liquidotiene que ser cuidadosamenteconsiderada para garantizar el funcionamiento correcto de la bomba

12. Presión deVapor • Un liquido con una presión de vapor de 8 psi @ 100º F requiere al menos 8 psi de presión actuando sobre el liquido para conservar su estado • La presión en un sistema de manejo de liquidos debe ser igual o mayor a la presión deVapor del Liquidoa travez del sistema. Sin suficiente presión el liquido pasa a estado gaseoso y se dice que la bomba entra en cavitacion.

14. Hydraulics

15. Presión deVapor El agua ebulle a differentes temperaturas dependiendo de: • La presion Atmosferica • Aire u otros gases disueltos Las soluciones tienden a tener presiones de vapor mas altas que el liquido puro Ejemplo: El aceite disuelve hasta un 10% de aire por volumen mientras que en la gasolina este valor puede llegar hasta un 20% (A presion atmosferica). • Mas tarde en la succion de la bomba se formaran burbujas que mas tarde produciran implosiones dañinas.

16. Solo Dame La Formula

17. NPSH A(disponible) NPSHA = Hpa - Hvp +- HZ - Hvh - HF Donde: Hpa = La presion atmosferica / u artificial sobre el liquido Hvp = La Presión de Vapor del Liquido HZ = La elevación estatica por encima del ojo del impulsor Hvh = Las perdidas de carga por velocidad (El tipo de succion es determinante de estas) HF = Las perdidas por fricción de la tubería de succión

19. Constant Pressure Systems l January, 2006 l 19

20. Constant Pressure Systems l January, 2006 l 20 Sample off BEP operating costs
