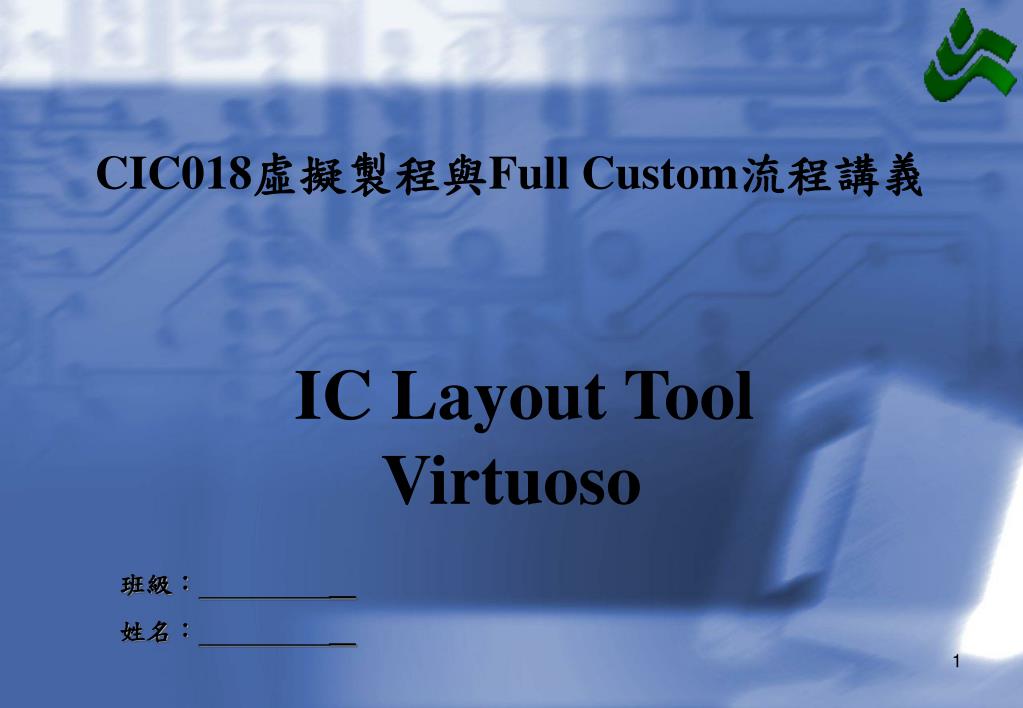

  1. CIC018虛擬製程與Full Custom流程講義 IC Layout Tool Virtuoso 班級：　　　　　＿ 姓名：　　　　　＿ 1

  2. 在這邊點選你要登入的帳號 Username: Cadxx(xx:01~35) 在這邊輸入密碼 Password: ksut!@#$ (小寫)(shift+1234) 2

  3. cic018虛擬製程：Schematic 以後請都固定用你登入的這個帳號 在桌面左上（下）角點選Applications，再點Accessories，選Terminal 1. • 點選Terminal會出現左邊視窗← • 然後先鍵入cd cic018按Enter，然後鍵入ca按Enter，然後再鍵入icfb按Enter 2.

  4. 注意:所有example用自己學號代替 1. 2. 3. 建立Library 1. 按Tools會出現上面的選項 2. 按Library Manager… 3. 建立屬於你自己的資料 　 夾，輸入資料夾名稱後 按Enter 4

  5. 鍵入自已想要名稱後，按OK鍵 1 選擇第一項後，按OK鍵 2 鍵入.tf後，按OK鍵 Library建立成功後，會出現successfully 5 3 3. ~/cic018/cic18.tf

  6. 將所要畫的元件 名稱鍵入，按Enter 在Library裡，將 產生所取的名稱 選擇Composer-Schematic後，按OK 注意:所有example用自己學號代替 6

  7. Check and save save 放大視窗 縮小視窗 Move元件 Copy元件 刪除 復原 設定元件參數 呼叫元件 畫線 畫BUS線 在線上做記號 呼叫pin Cmd Option 重覆 7

  8. 在composer環境視窗下選擇這個圖形（呼叫元件）在composer環境視窗下選擇這個圖形（呼叫元件） (Nmos的參數設定) 會顯示此視窗，按 BrowseCIC18LIB(此為CIC018製程專用的MOS專用元件庫) 選擇CIC018LIB，它是個基本MOS元件庫所需的N(P)MOS元件都在裡面。 500.00nM N_18是虛擬製程專用的NMOS名稱，與台積電提供的MOS名稱(NCH)不同。

  9. PMOS的參數設定與NMOS參數設定步驟雷同 設定Width與Length (W/L)p=1000nm/180nm，(W/L)n=500nm/180nm 全部設定完後點選Hide 1000.00nM analogLib中可以輸入所需的元件如： Vdd、gnd 選好檔案後點選Close

  10. 在composer的視窗下選擇這個　　　圖形（呼叫pin，快速鍵”p”)在composer的視窗下選擇這個　　　圖形（呼叫pin，快速鍵”p”) 輸入的pin腳的名稱 設定pin腳是 輸出or輸入 輸入的pin腳的名稱 設定pin腳是 輸出or輸入 輸出的pin腳的名稱

  11. 將電路連接完後按下這個 圖形，做save and check的動作 完成圖 11

  12. 直接鍵入Layout 開始進入Layout工作環境設定 選擇Virtuoso後按ok

  13. 畫面中即為Virtuoso的工作環境 13

  14. cic018製程材料 薄氧化層（及實際擴散摻雜的區域) N-Well 高濃度 P-type doping 高濃度 N-type doping 接觸（穿孔） Poly silicon (Poly Gate) 第一層金屬接點 （歐姆接觸區） 第一層金屬 第二層金屬 第二層金屬接點

  15. 由Options中的Display的選項讓layout更容易上手(快速鍵e)由Options中的Display的選項讓layout更容易上手(快速鍵e) X軸的解析度 Y軸的解析度 建立一個cont資料夾 選擇色彩 在layout開始之前須要先畫一個cont，方便之後的layout工作

  16. 接著怖上DIFF與ME1，CONT就完成了。 0.125um 首先先畫一個0.23um*0.23um 的CONT 0.23um 0.125um 0.125um 0.23um 0.125um 0.125um 0.125um 0.125um 可按快速鍵I， 找尋example > cont >layout，即可找到cont。 0.125um

  17. 其他相關連接層的cont都在Lab資料夾內部，快速鍵I。其他相關連接層的cont都在Lab資料夾內部，快速鍵I。 Layout (Virtuoso) 快速鍵:※與Laker的快速鍵大致相同 17

  18. 正式進入INVERTER佈局流程 用尺規來量測距離，對於佈局上將會快速許多，按「快速鍵K」後，再拉至所需範圍，如下圖如示 POLY W =1um DIFF 如要把尺規量測距離給刪除，按快速鍵Shift+K

  19. 0.2um PIMP W =1um 可按快速鍵I，找尋example > cont >layout，即可找到cont。 0.2um 0.2um 0.2um 0.2um 加入NIMP、PIMP 參雜完成完整的N、 PMOS佈局。 完成N、PMOS佈局 並將Gate端串接 0.03um 0.03um 0.2um W =0.5um 0.2um 佈上cont後即完成單一顆MOS佈局 0.2um 0.2um NIMP 19

  20. 0.25um 0.1um NWELL PMOS要加入NWELL，在製作晶片時利於辨認。 0.1um 0.1um 用Metal1佈線與加入適當的cont (VDD、GND、Poly_M1)連接。 0.5um 0.5um 0.5um 0.1um 0.1um 0.1um

  21. 當佈線完成後需要加入pin腳，快速鍵L。 鍵入PIN腳名稱後，按Hide。 選用的材料為M1_TEXT。

  22. 反相器佈局完成圖 22

  23. Layout Check： 在視窗中選 Calibre Run DRC 23

  24. DRC (Design Rule Check)： 先按Cancel 最新Calibre的DRC執行檔。大都放在“/cic018/Calibre”中

  25. 全部設定完後點選Run DRC DRC的執行檔 記得要點「export from layout viewer」 檔案儲存位置 讓Calibre自動轉出.gds檔或.db檔出來（ 副檔名是 .gds或.db， 中間的.Calibre刪掉） 選擇自己要存放轉檔後資訊的位置 很重要:gds檔產生一次後，有改變Layout會自動產生新的gds檔，gds檔轉第一次即可，記得要先Update Layout(即Save)。 要點選，表單不再重覆出現

  26. 結果顯示正常沒有錯誤 出現許多DRC檢查的結果，有些是不需看的，可按ViewShow Empty Checks，即可直接找出錯誤資訊。

  27. 產生 NETLIST 檔 (注意:從Page 4開始。) 選擇Library Browser 選擇要轉netlist檔的電路，按close

  28. 注意:所有example用自己學號代替 顯示轉檔成功 依照儲存路徑check netlist檔，確認無誤之後即可開始run lvs。 鍵入要存放netlist檔案的路徑，按ok (注意:每更改電路圖必須重新跑ㄧ次 Netlist，與Layout不同。)

  29. LVS (Layout Versus Schematics)： 在視窗中選 Calibre Run LVS 同樣先按Cancel 最新Calibre的LVS執行檔放“cic018/Calibre”中

  30. LVS的執行檔 按此可查看該檔案內容 1.點選input 2.點選netlist 存放轉檔後的資訊 3.選擇netlist檔所存放的位置 讓Calibre自動轉出.gds檔或.db檔出來（ 副檔名是 .gds或.db， 中間的.Calibre刪掉） 31

  31. 選擇netlist檔自已所存放的位置 1. 全部設定完後點選Run LVS 2. 要點選，表單不再重覆出現 32

  32. 如LVS比對成功，如左圖所示，左圖有打勾圖示並出現笑臉，右圖則沒有錯誤的出現。如LVS比對成功，如左圖所示，左圖有打勾圖示並出現笑臉，右圖則沒有錯誤的出現。 要登出時，先把所以工作視窗存檔後關閉，然後按桌面左上（下）角的System，點選Log Out 你的帳號… 然後會出現一個視窗，直接按Log Out就好了 33

  33. Schematic 快速鍵: • I:呼叫元件 W: 細線 Q:元件內部屬性 C: Copy • M:移動 P:Pin Name D:刪除 U: Undo • Shift+Z:縮小 Ctrl+Z:放大 • Layout (Virtuoso) 快速鍵: • C: Copy D:刪除 F: 顯示全圖 I:呼叫元件 K:尺規 • L:打I/O與vdd, gnd方塊 左鍵拖曳:選擇下一功能方塊 • 右鍵拖曳:所選擇方塊全部放大 • M:移動 O:呼叫Contact方塊 P:劃線長短 Q:元件內部屬性 • R:劃長方形 S: 圖形延伸或縮小 U: Undo • Shift+K:消除尺規 Shift+Z:縮小 Ctrl+Z:放大 • UNIX 常用指令 • ls :list files and directories • mkdir: make a directory • cd directory: change to named directory • cd (空白)；cd ~ : change to home directory • cd .. :change to parent directory • pwd: display the path of the directory • cp file1 file2: copy file1 and call it file2 • mv file1 file2: move or rename file1 to file2 • rm file: remove a file • cat file: display a file
