L’angle de corroyage ou rectiligne du dièdre sur un arêtier régulier : phase 0

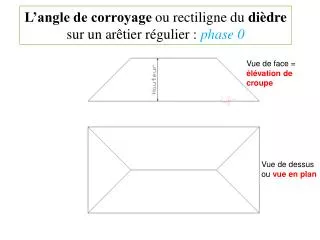

1. Vue de face = élévation de croupe L’angle de corroyage ou rectiligne du dièdresur un arêtier régulier : phase 0 Vue de dessus ou vue en plan

2. Tracer une parallèle à l’arête souhaitée Cette ligne correspond à la ligne de Trave: LT L’angle de corroyage ou rectiligne du dièdresur un arêtier régulier : phase 1

3. L’angle de corroyage ou rectiligne du dièdresur un arêtier régulier : phase 2 Tracerune perpendiculaire à l’arête, passant par l’axe du poinçon.

4. L’angle de corroyage ou rectiligne du dièdresur un arêtier régulier : phase 3 et 4 Tracerperpendiculaire passant par la base de l’arête H Et Reporter la hauteur sur l’axe du poinçon

5. L’angle de corroyage ou rectiligne du dièdresur un arêtier régulier : phase 5 Tracer la Vraie Grandeur d’Arête VGA LT Ce traçage correspond à l’élévation de l’arête.

6. L’angle de corroyage ou rectiligne du dièdresur un arêtier régulier : phase 6 Tracer une ligne A’B’, parallèleà la ligne de hauteur. Attention : Cette ligne doit couper les lignes d’égouts en A’ et B’. LT LT A’ B’

7. L’angle de corroyage ou rectiligne du dièdresur un arêtier régulier : phase 7 LT LT LT LT Tracer une perpendiculaire à la VGA passant par l’intersection O de A’B’ et de LT A’ P O B’

8. L’angle de corroyage ou rectiligne du dièdresur un arêtier régulier : phase 8 LT LT LT LT A’ P O’ Reporter la distance PO sur la Ligne de Trave, par le compas. En O’ O B’

9. L’angle de corroyage ou rectiligne du dièdresur un arêtier régulier : phase 9 ReporterO’ perpendiculairement la distance sur l’arête. En « D » LT LT LT LT LT A’ P O’ D O B’

10. L’angle de corroyage ou rectiligne du dièdresur un arêtier régulier : phase 10 Relier le point D, aux points A’ et B’ LT LT LT LT LT A’ P O’ D α O L’angle ainsi formé correspond à la vue par bout : angle de corroyage B’

11. Le dévoiementsur un arêtier irrégulier : phase 1 Pour obtenir l’épaisseur de l’arêtier sur la vue en plan : LT Tracer un segment perpendiculaire à l’axe de l’arêtier, au bout de celui-ci

12. Le dévoiementsur un arêtier irrégulier : phase 2 Reporter sur le segment de part et d’autre de l’axe, l’épaisseur de l’arêtier, ici 6mm LT E 6 F 6

13. Le dévoiementsur un arêtier irrégulier : phase 3 Reporter sur le LP et la Croupe les points E et F, parallèlement à la ligne d’égout opposée, en E’ et F’. LT E’ E F’ F

14. Le dévoiementsur un arêtier irrégulier : phase 4 Depuis ces points d’intersection, dessiner deux parallèlesà l’axe de l’arêtier LT E’ F’

15. Le dévoiementsur un arêtier irrégulier : phase 5 La jonction de ces deux rives de l’arêtier sur le poinçonse nomme : « l’engueulement » LT

16. Document Ressource • Le tracé du dévoiement • Le tracé de l’engueulement • RL

17. L’engueulementd’arêtier : phase 1 La jonction de l’arêtier sur le poinçonse nomme : « l’engueulement » LT LT Reporter la hauteur de l’arêtier = largeur.

18. L’engueulementd’arêtier : phase 2 & 3 Prolonger les faces du poinçon sur l’arêtier. LT 2 1 3 4 Nommez les points d’intersection par 1-2-3-4

19. L’engueulementd’arêtier : phase 4 & 5 Reporter sur la VGA les points 1-2-3-4 sur la face du dessous. Arêtier vue de dessous 4’ 3’ 1’ 2’ LT Rembarrer ensuite sur la vue de dessous les points par 1-2-3-4 en 1’-2’-3’-4’ 2 1 3 4

20. L’engueulementd’arêtier : phase 6 & 7 Relier entre eux les points 1’ & 3’ puis 2’ & 4’. Arêtier vue de dessous Face A 4’ 3’ 1’ 2’ β LT Face A La partie grisée correspond au bois qui sera coupé : vue de dessous et suivant la coupe d’aplomb donnée par la VGA, angle β 2 1 3 4
