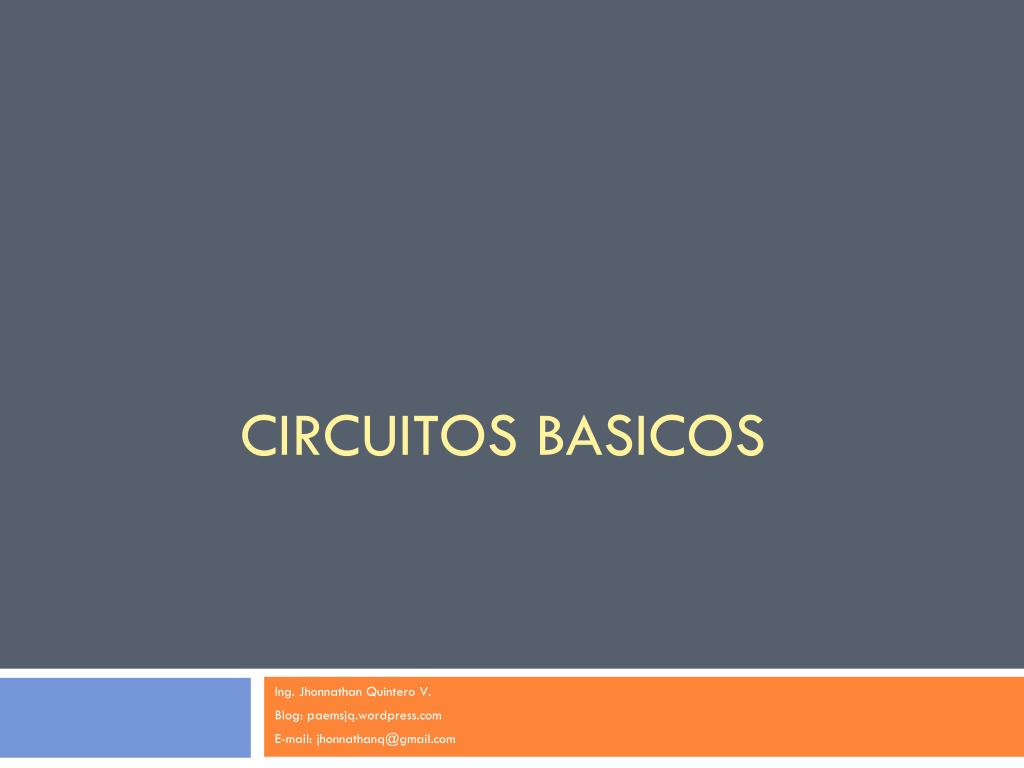

  1. CIRCUITOS BASICOS Ing. Jhonnathan Quintero V. Blog: paemsjq.wordpress.com E-mail: jhonnathanq@gmail.com

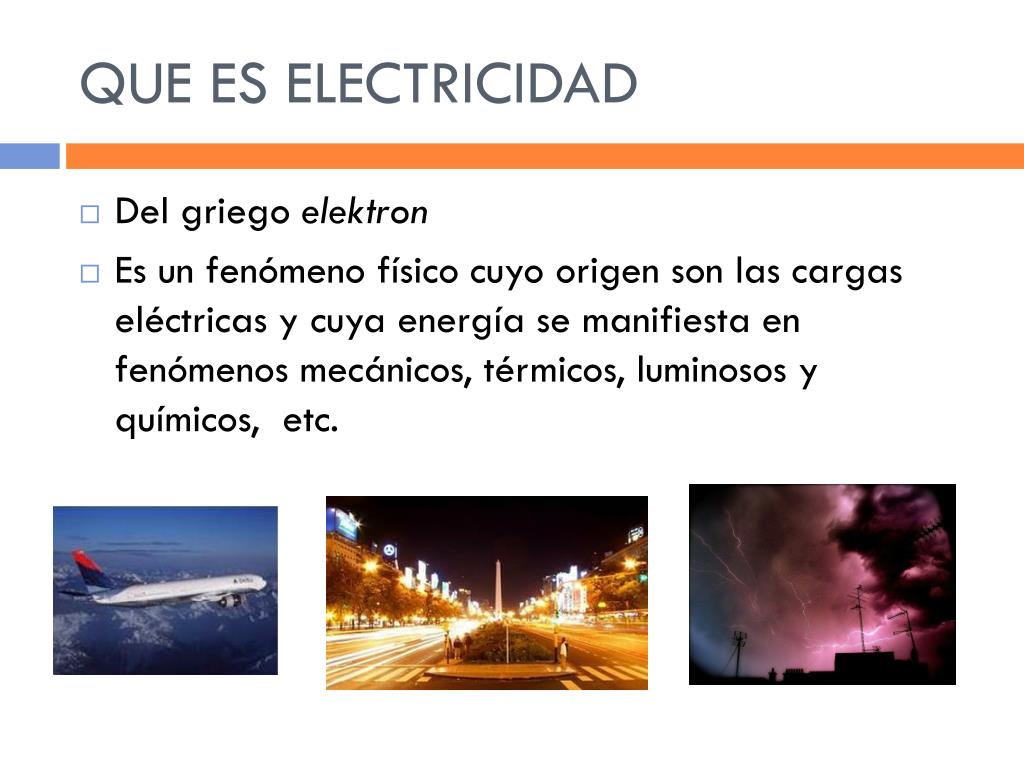

  2. QUE ES ELECTRICIDAD • Del griego elektron • Es un fenómeno físico cuyo origen son las cargas eléctricas y cuya energía se manifiesta en fenómenos mecánicos, térmicos, luminosos y químicos, etc.

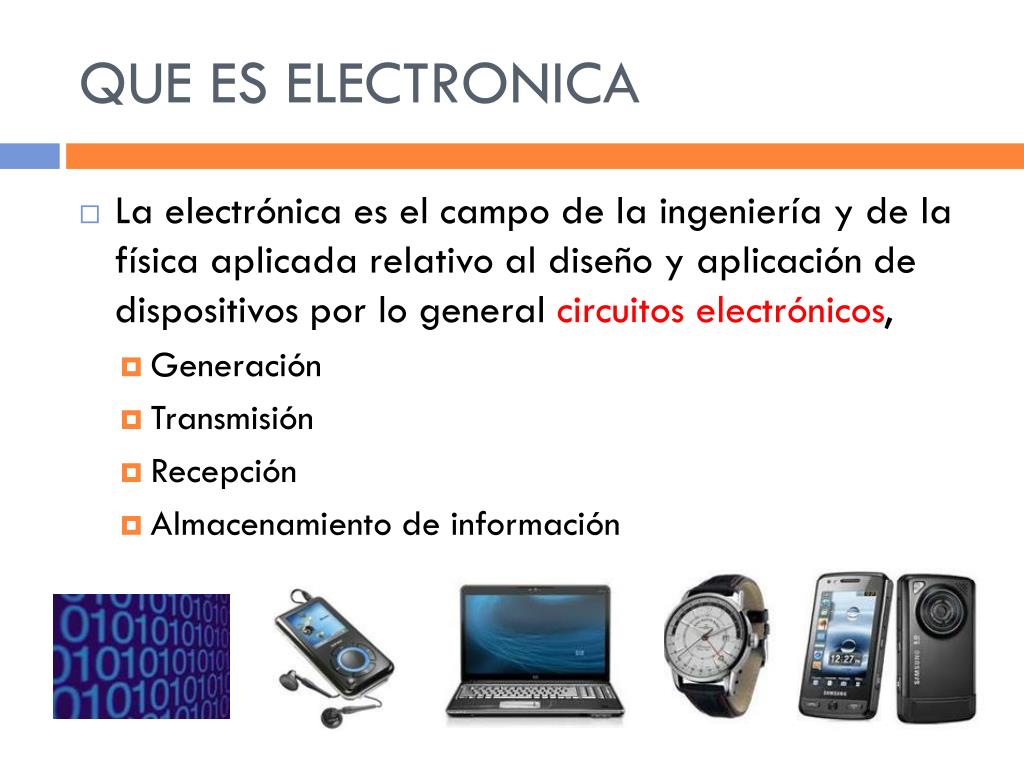

  3. QUE ES ELECTRONICA • La electrónica es el campo de la ingeniería y de la física aplicada relativo al diseño y aplicación de dispositivos por lo general circuitos electrónicos, • Generación • Transmisión • Recepción • Almacenamiento de información

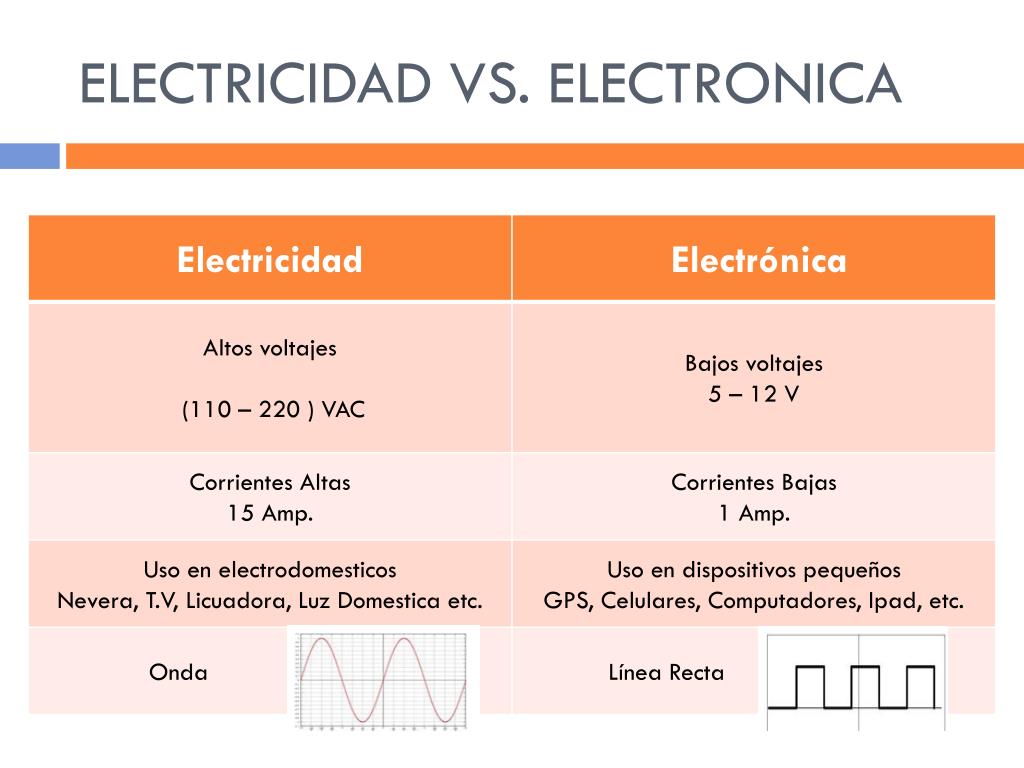

  4. ELECTRICIDAD VS. ELECTRONICA

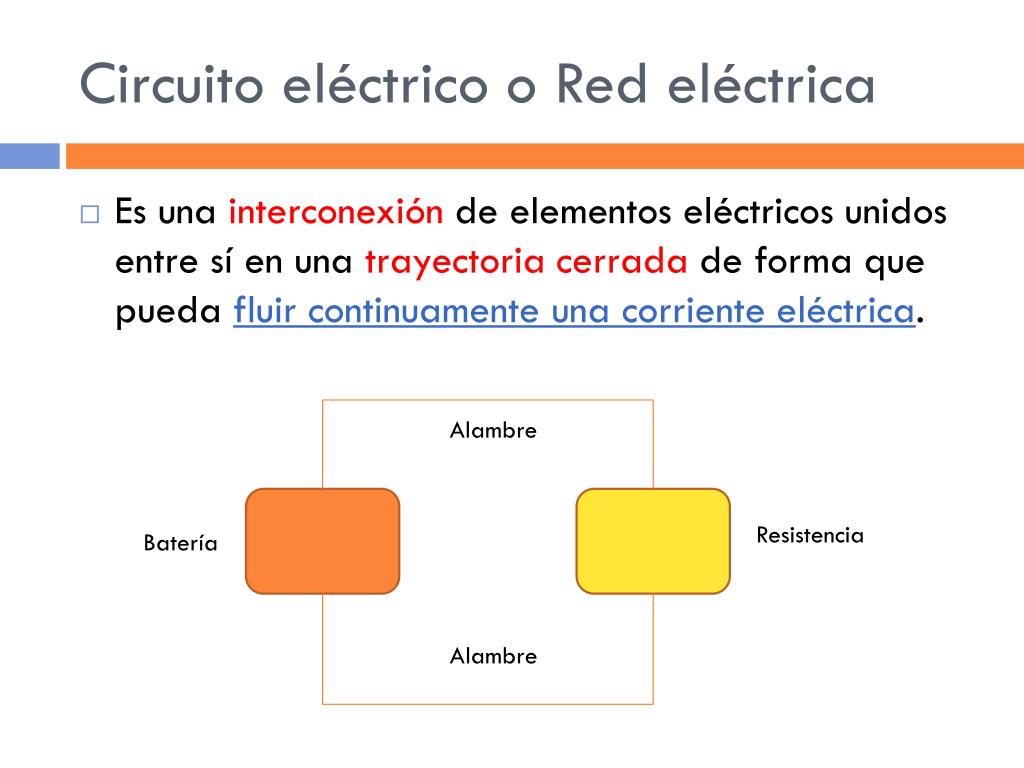

  5. Circuito eléctrico o Red eléctrica • Es una interconexión de elementos eléctricos unidos entre sí en una trayectoria cerrada de forma que pueda fluir continuamente una corriente eléctrica. Alambre Resistencia Batería Alambre

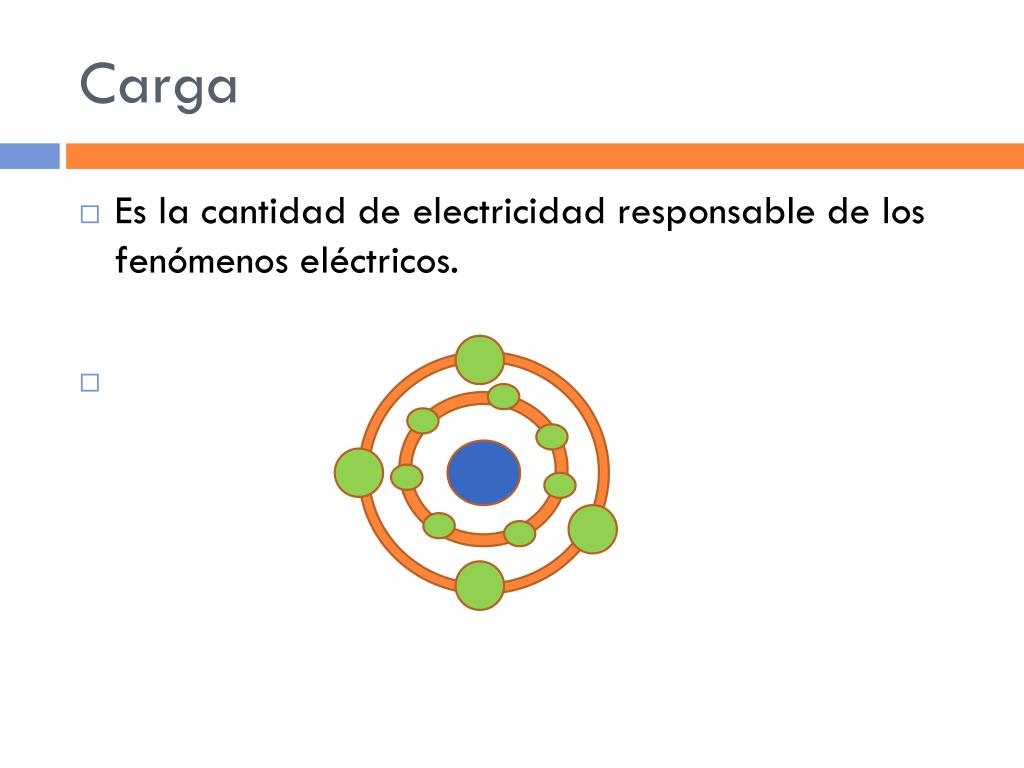

  6. Carga • Es la cantidad de electricidad responsable de los fenómenos eléctricos.

  7. CORRIENTE i • Es la tasa de flujo de la carga eléctrica por un punto dado y va desde un punto hasta otro punto, por ende la tiene dirección.

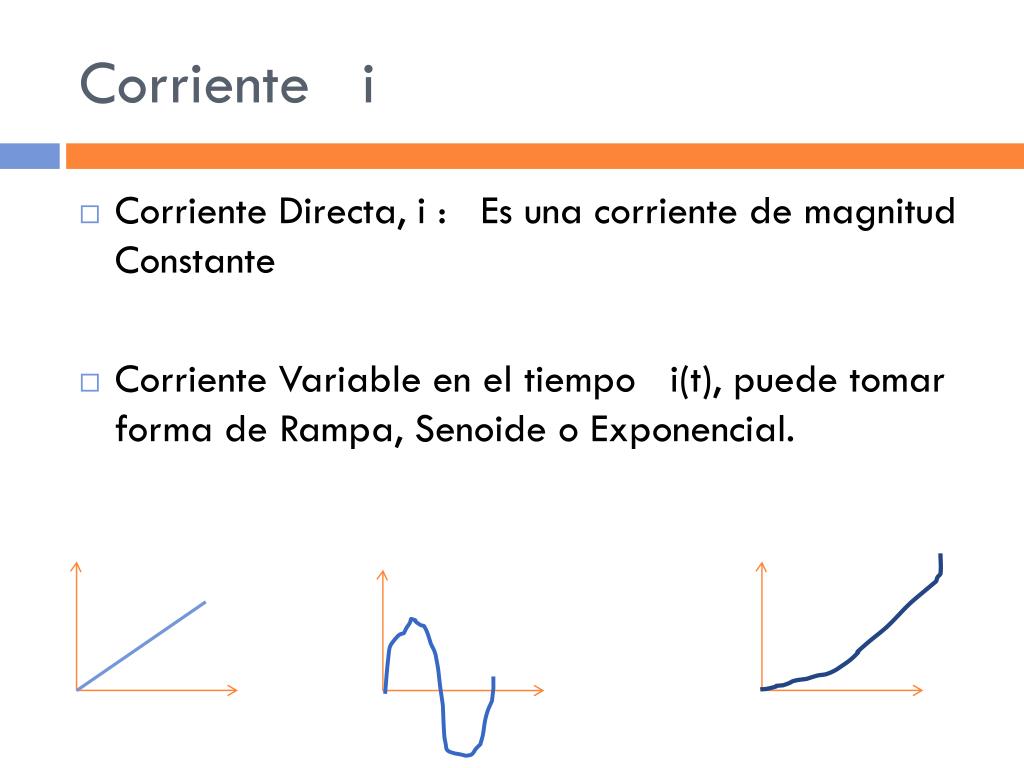

  8. Corrientei • CorrienteDirecta, i : Es unacorriente de magnitudConstante • Corriente Variable en el tiempoi(t), puedetomar forma de Rampa, Senoide o Exponencial.

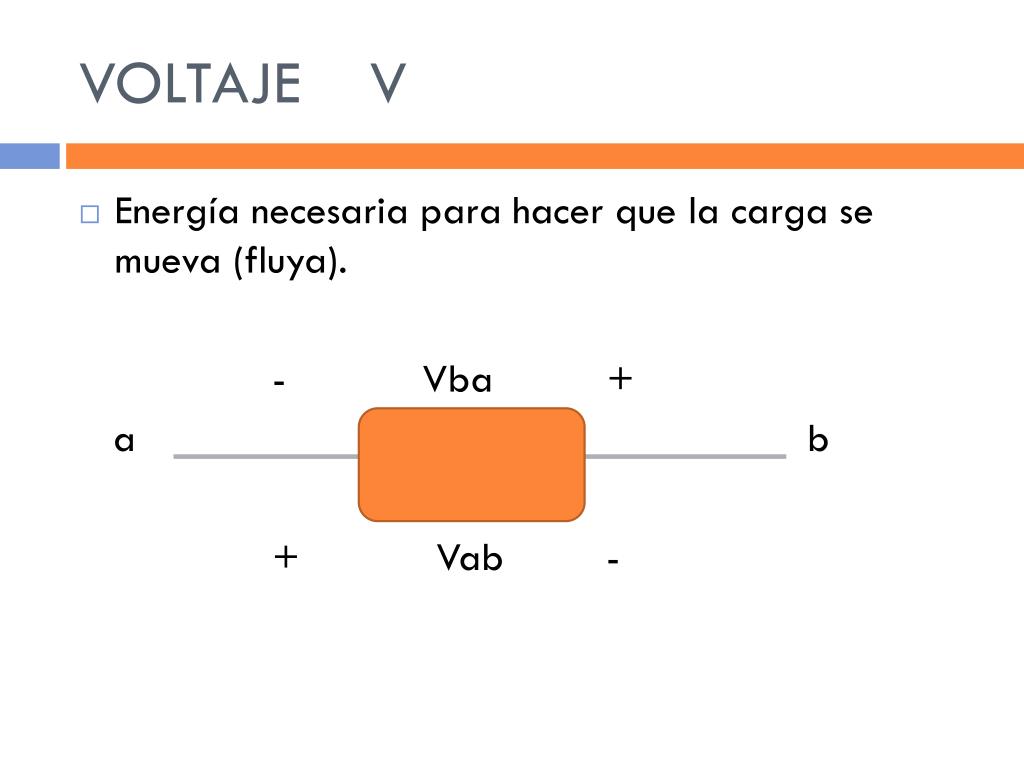

  9. VOLTAJE V • Energía necesaria para hacer que la carga se mueva (fluya). - Vba + a b + Vab -

  10. Elementos de circuitoActivos y Pasivos • Un elemntoActivoescapaz de suministrarenergia • Un elemntopasivoabsorveenergia

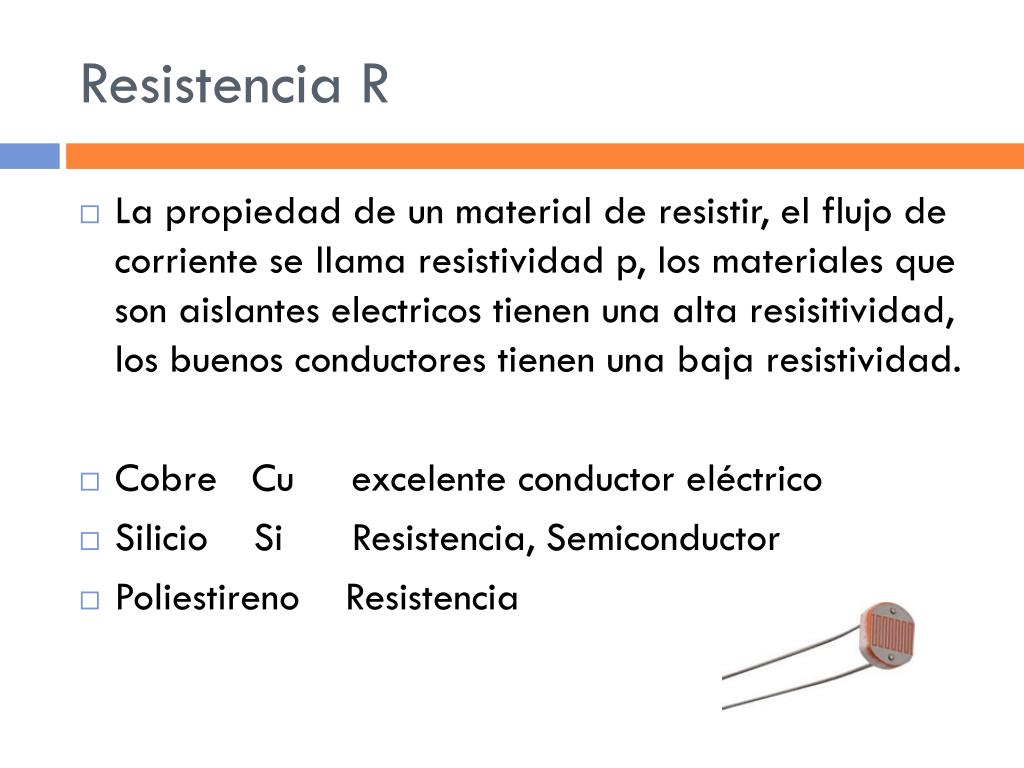

  11. Resistencia R • La propiedad de un material de resistir, el flujo de corriente se llama resistividad p, los materialesque son aislanteselectricostienenunaaltaresisitividad, los buenosconductorestienenunabajaresistividad. • Cobre Cu excelente conductor eléctrico • Silicio Si Resistencia, Semiconductor • Poliestireno Resistencia

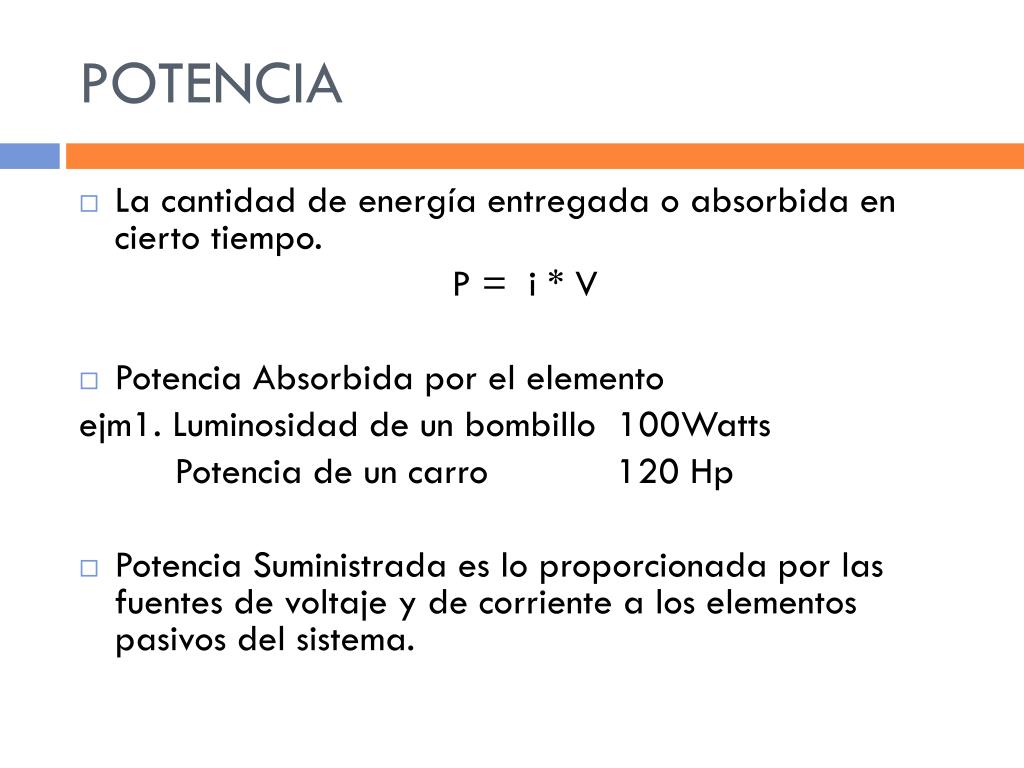

  12. POTENCIA • La cantidad de energía entregada o absorbida en cierto tiempo. P = i * V • Potencia Absorbida por el elemento ejm1. Luminosidad de un bombillo 100Watts Potencia de un carro 120 Hp • Potencia Suministrada es lo proporcionada por las fuentes de voltaje y de corriente a los elementos pasivos del sistema.

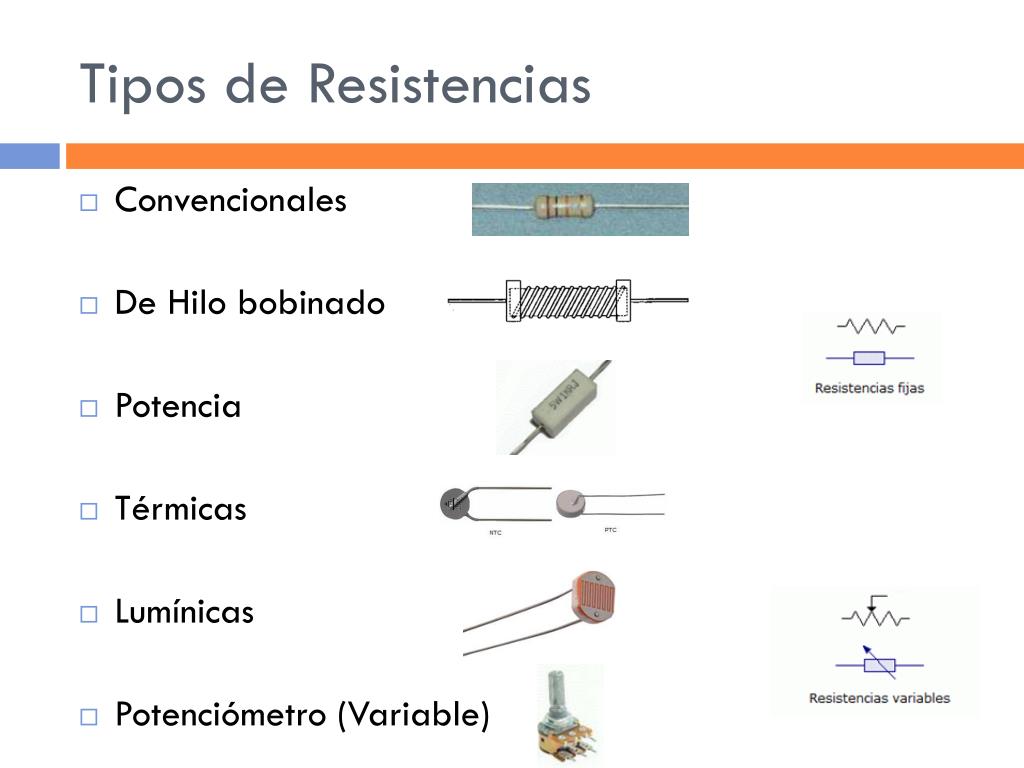

  13. Tipos de Resistencias • Convencionales • De Hilo bobinado • Potencia • Térmicas • Lumínicas • Potenciómetro (Variable)
