  1. Guide de base Vitesses & Avances Cliquer à la fin de chaque page pour passer à la suivante

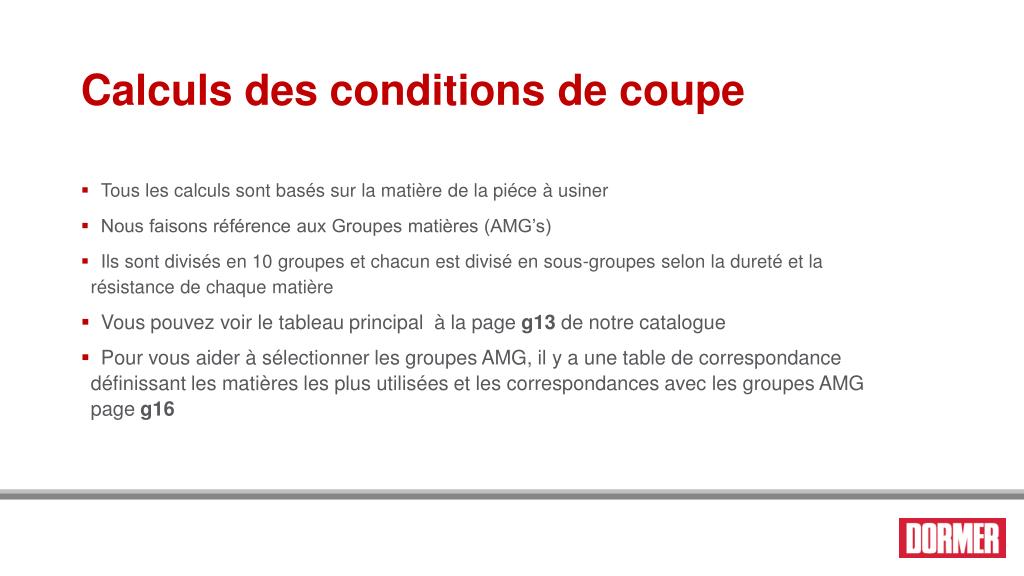

  2. Calculs des conditions de coupe • Tous les calculs sont basés sur la matière de la piéce à usiner • Nous faisons référence aux Groupes matières (AMG’s) • Ils sont divisés en 10 groupes et chacun est divisé en sous-groupes selon la dureté et la résistance de chaque matière • Vous pouvez voir le tableau principal à la page g13 de notre catalogue • Pour vous aider à sélectionner les groupes AMG, il y a une table de correspondance définissant les matières les plus utilisées et les correspondances avec les groupes AMG page g16

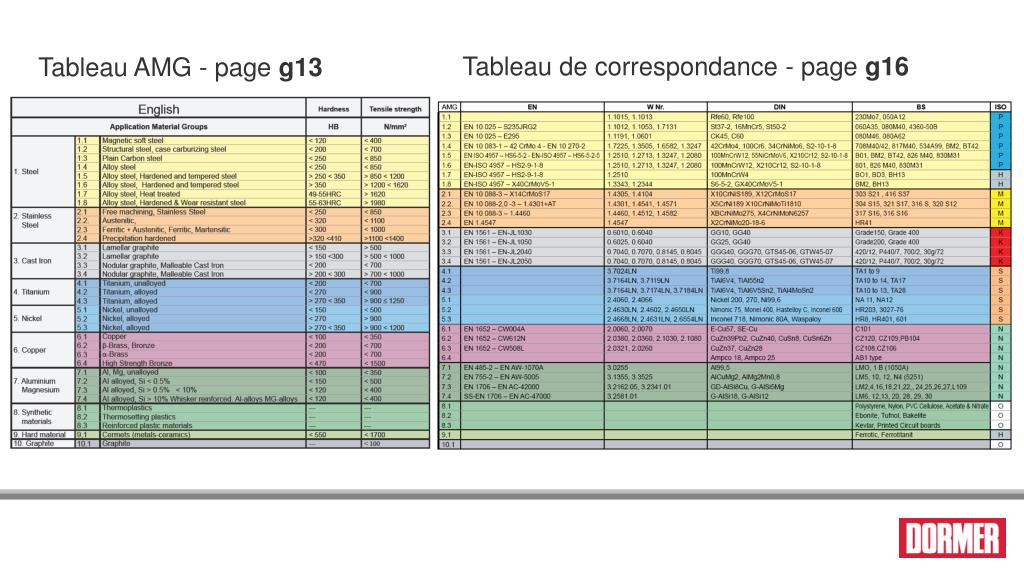

  3. Tableau de correspondance - page g16 Tableau AMG - page g13

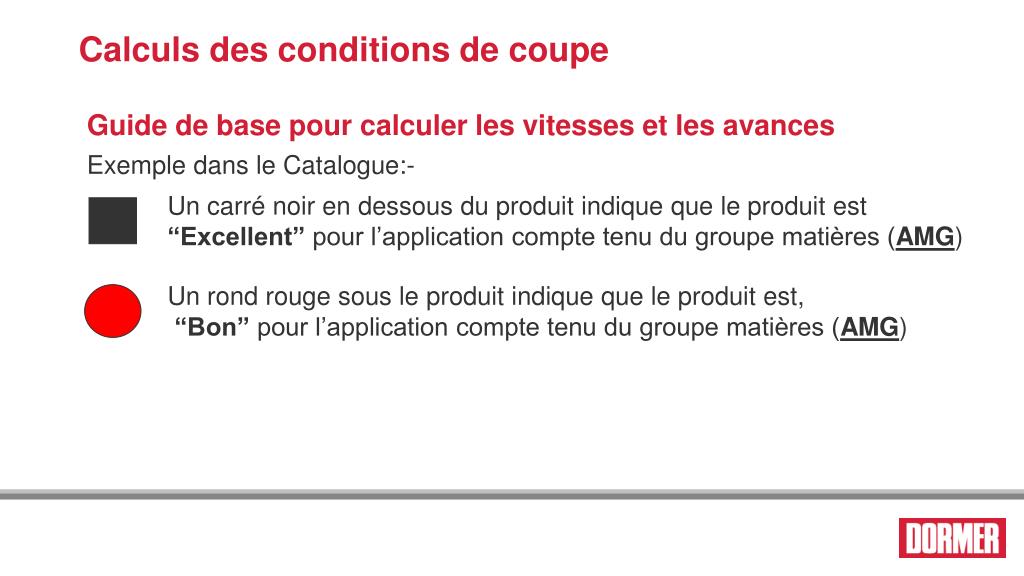

  4. Calculs des conditions de coupe Guide de base pour calculer les vitesses et les avances Exemple dans le Catalogue:- Un carré noir en dessous du produit indique que le produit est “Excellent” pour l’application compte tenu du groupe matières (AMG) Un rond rouge sous le produit indique que le produit est, “Bon” pour l’application compte tenu du groupe matières (AMG)

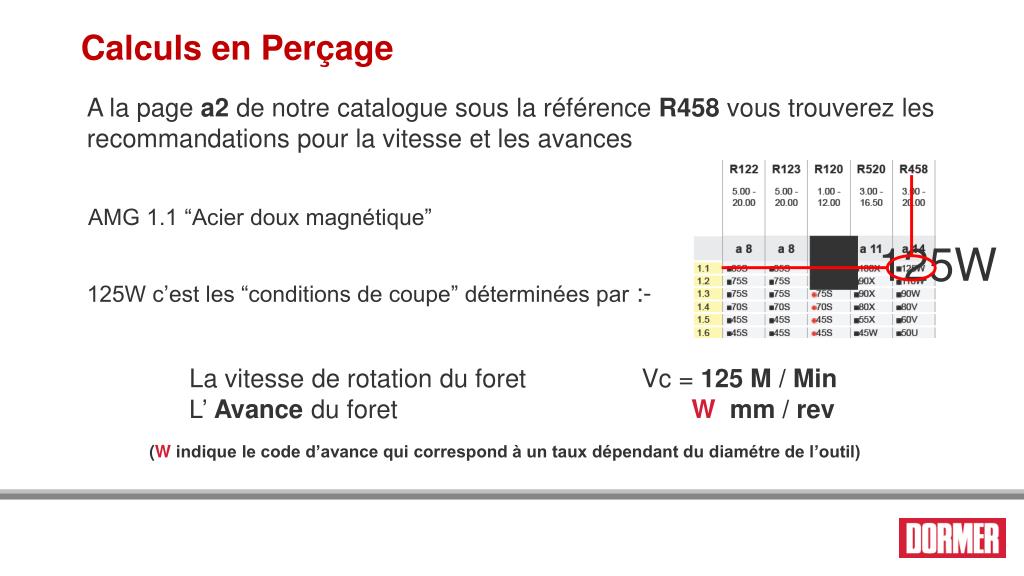

  5. Calculs en Perçage A la page a2 de notre catalogue sous la référence R458 vous trouverez les recommandations pour la vitesse et les avances AMG 1.1 “Acier doux magnétique” 125W 125W c’est les “conditions de coupe” déterminées par :- La vitesse de rotation du foret Vc = 125 M / Min L’ Avance du foret W mm / rev (W indique le code d’avance qui correspond à un taux dépendant du diamétre de l’outil)

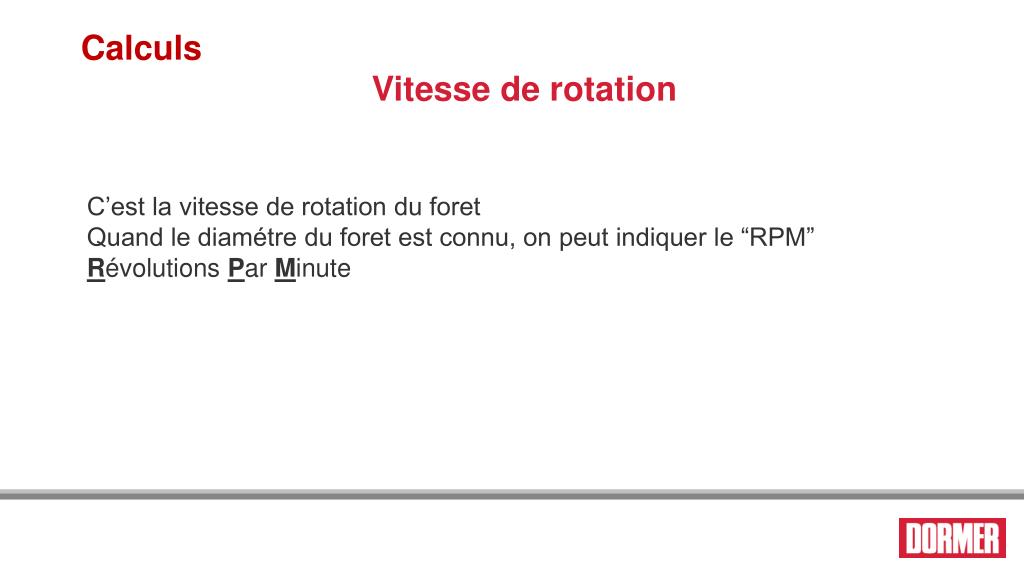

  6. Calculs Vitesse de rotation C’est la vitesse de rotation du foret Quand le diamétre du foret est connu, on peut indiquer le “RPM” Révolutions Par Minute

  7. Calculs • L’avance • C’est le taux de pénétration par lequel le foret entre dans la matière • En général exprimé en :- • mm par tour • ou • mm par minute • Les “mm par tour” sont la profondeur de pénétration dans la matière à chaque tour de 360 degrés • Les “mm par minute” sont la profondeur de pénétration dans la matière à chaqueminute • C’est également le “taux de Pénétration” • (taux de pénétration Vf = RPM x mm/tour)

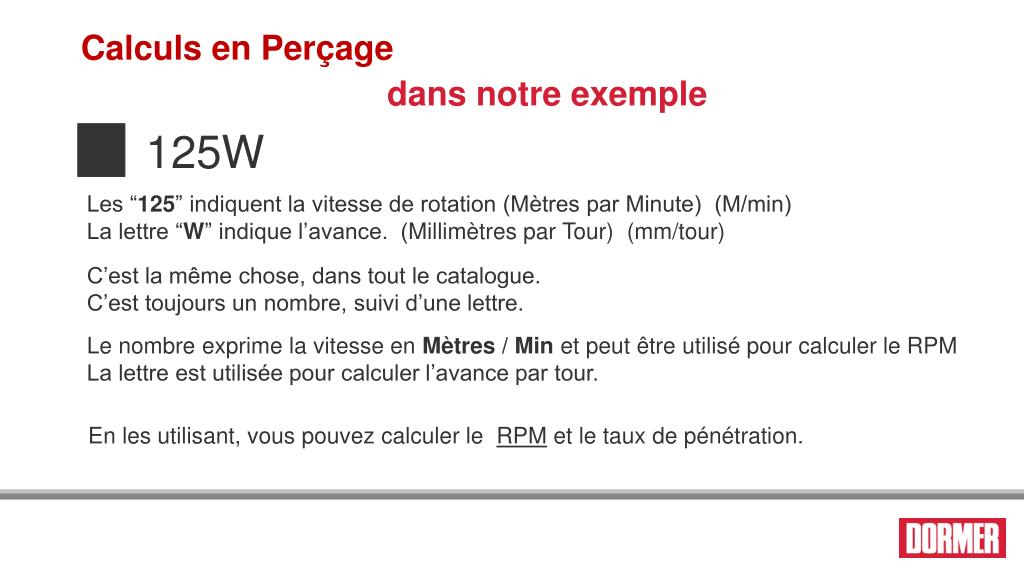

  8. Calculs en Perçage dans notre exemple 125W Les “125” indiquent la vitesse de rotation (Mètres par Minute) (M/min) La lettre “W” indique l’avance. (Millimètres par Tour) (mm/tour) C’est la même chose, dans tout le catalogue. C’est toujours un nombre, suivi d’une lettre. Le nombre exprime la vitesse en Mètres / Min et peut être utilisé pour calculer le RPM La lettre est utilisée pour calculer l’avance par tour. En les utilisant, vous pouvez calculer le RPM et le taux de pénétration.

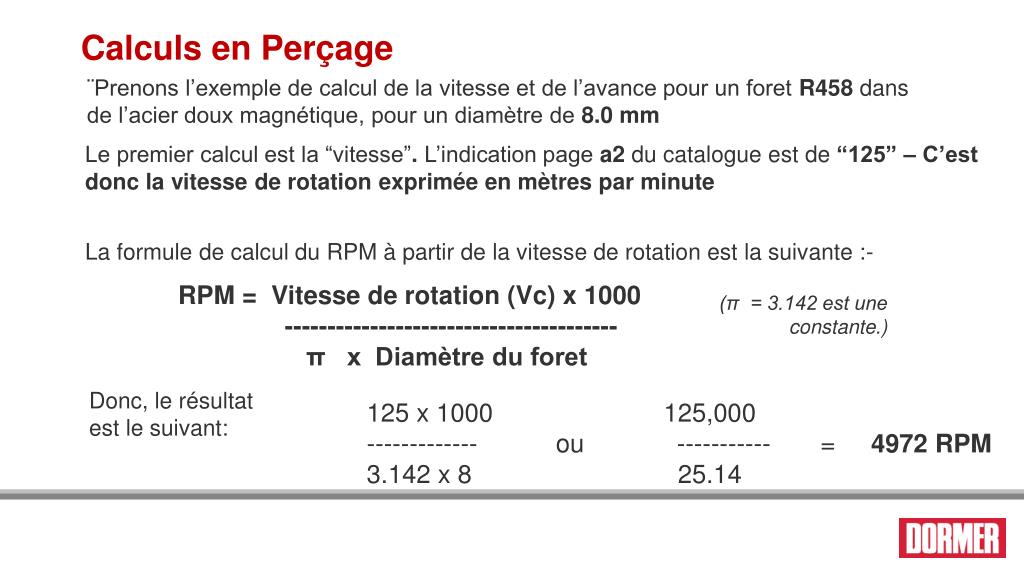

  9. Calculs en Perçage ¨Prenons l’exemple de calcul de la vitesse et de l’avance pour un foret R458 dans de l’acier doux magnétique, pour un diamètre de 8.0 mm Le premier calcul est la “vitesse”. L’indication page a2 du catalogue est de “125” – C’est donc la vitesse de rotation exprimée en mètres par minute La formule de calcul du RPM à partir de la vitesse de rotation est la suivante :- RPM = Vitesse de rotation (Vc) x 1000 --------------------------------------- π x Diamètre du foret (π = 3.142 est une constante.) Donc, le résultat est le suivant: 125 x 1000 125,000 ------------- ou ----------- 3.142 x 8 25.14 = 4972 RPM

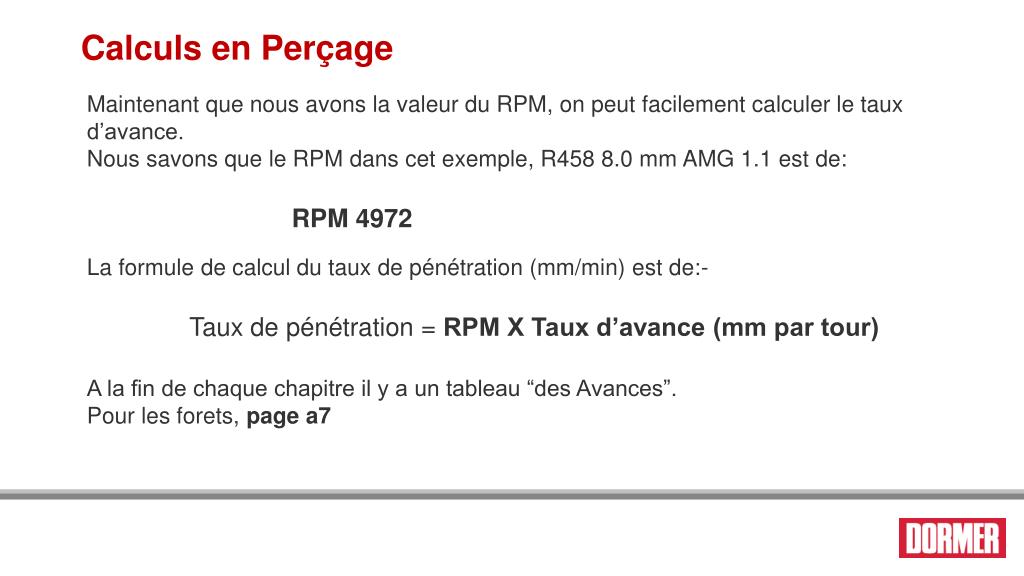

  10. Calculs en Perçage Maintenant que nous avons la valeur du RPM, on peut facilement calculer le taux d’avance. Nous savons que le RPM dans cet exemple, R458 8.0 mm AMG 1.1 est de: RPM4972 La formule de calcul du taux de pénétration (mm/min) est de:- Taux de pénétration = RPM X Taux d’avance (mm par tour) A la fin de chaque chapitre il y a un tableau “des Avances”. Pour les forets, page a7

  11. Calculs en perçage Sur le tableau en page a7, repérer sur la colonne de gauche la lettre indiquée et le bon diamètre de l’outil sur la première ligne. Au croisement c’est la bonne valeur. Dans notre exemple, on cherche la lettre “W” et le diamètre “8 mm” . La valeur est , donc, de 0.260 mm par tour.

  12. Résumé en Perçage On connait le RPM (4972) et l’avance par tour (0.26mm/tour) Rappel:- La formule de calcul du taux d’avance (mm/min) est simple:- Taux d’avance (Taux de pénétration) = RPM X Avance par tour (mm / tour) Donc le résultat est de :4972 x 0.26 = 1293 mm / minute Donc, pour un diamètre de 8mm, un foret R458, AMG 1.1 (acier doux magnétique), Taux de pénétration (Vf) doit être de 1293 mm/minute Vitesse de rotation de 4972 RPM

  13. Calculs en Fraisage • Avance • C’est le taux de pénétration de la fraise dans la matière. • C’est exprimé en général en:- • mm par dent (Avance à la dent) • ou • mm par minute (tableau d’avance) • (Tableau d’avance Vf = RPM x avance à la dent x Nombre de dents)

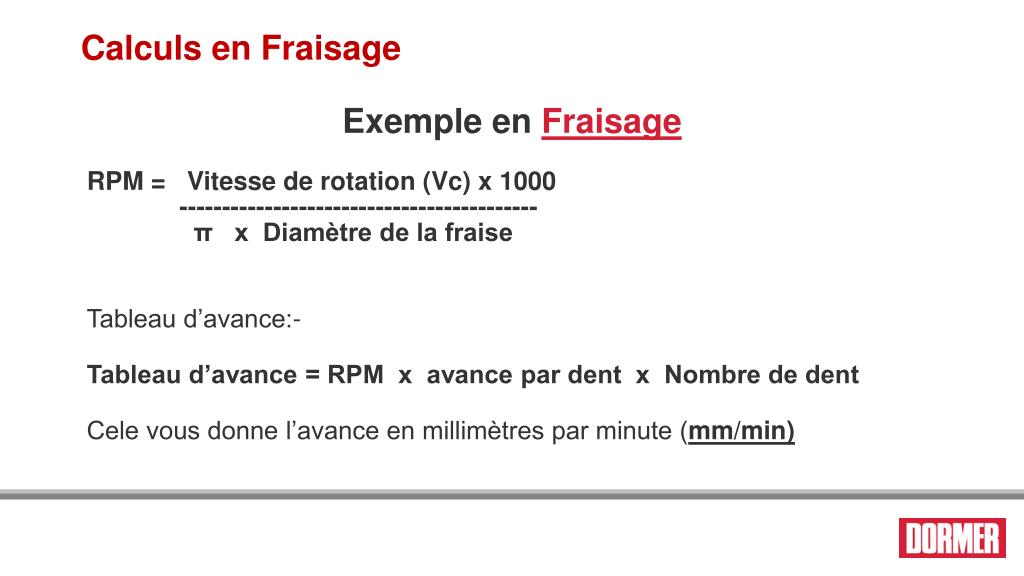

  14. Calculs en Fraisage Exemple en Fraisage RPM = Vitesse de rotation (Vc) x 1000 ------------------------------------------ π x Diamètre de la fraise Tableau d’avance:- Tableau d’avance = RPM x avance par dent x Nombre de dent Cele vous donne l’avance en millimètres par minute (mm/min)

  15. Calculs en Fraisage Vous voulez calculer l’avance et la vitesse pour une fraise à rainurer C367 3 goujures dans l’acier inoxydable AMG 2.2, avec un diamètre de 8.0 mm A la page e3 de notre Catalogue, on vous indique pour la fraise C367 AMG 2.2, une valeur de: 55F

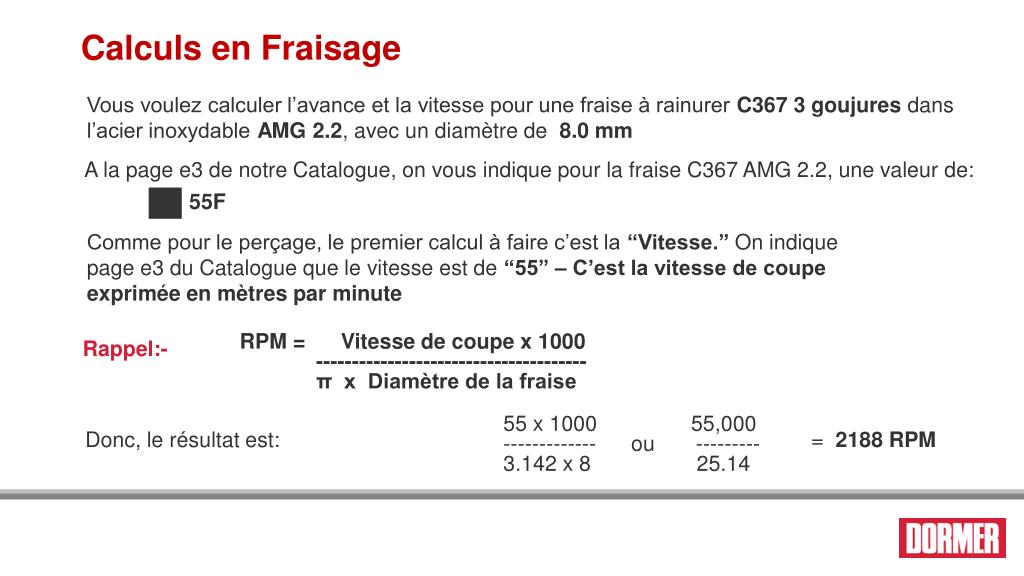

  16. Calculs en Fraisage Vous voulez calculer l’avance et la vitesse pour une fraise à rainurer C367 3 goujures dans l’acier inoxydable AMG 2.2, avec un diamètre de 8.0 mm A la page e3 de notre Catalogue, on vous indique pour la fraise C367 AMG 2.2, une valeur de: 55F Comme pour le perçage, le premier calcul à faire c’est la “Vitesse.” On indique page e3 du Catalogue que le vitesse est de “55” – C’est la vitesse de coupe exprimée en mètres par minute RPM = Vitesse de coupe x 1000 -------------------------------------- π x Diamètre de la fraise Rappel:- 55 x 1000 55,000 ------------- ou --------- 3.142 x 8 25.14 Donc, le résultat est: = 2188 RPM

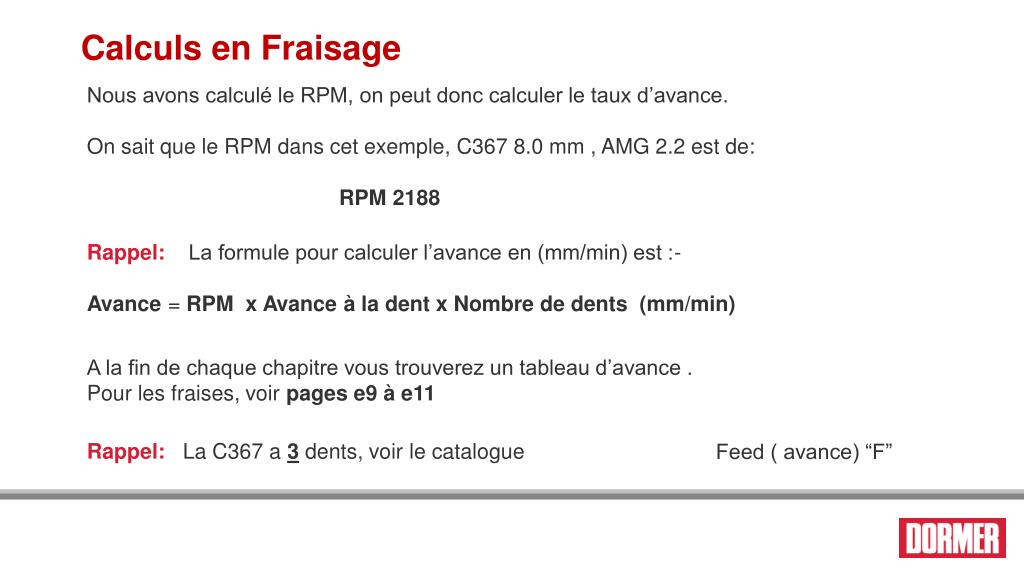

  17. Calculs en Fraisage Nous avons calculé le RPM, on peut donc calculer le taux d’avance. On sait que le RPM dans cet exemple, C367 8.0 mm , AMG 2.2 est de: RPM2188 Rappel:La formule pour calculer l’avance en (mm/min) est :- Avance = RPM x Avance à la dent x Nombre de dents (mm/min) A la fin de chaque chapitre vous trouverez un tableau d’avance . Pour les fraises, voir pages e9 à e11 Rappel:La C367 a 3 dents, voir le catalogue Feed ( avance) “F”

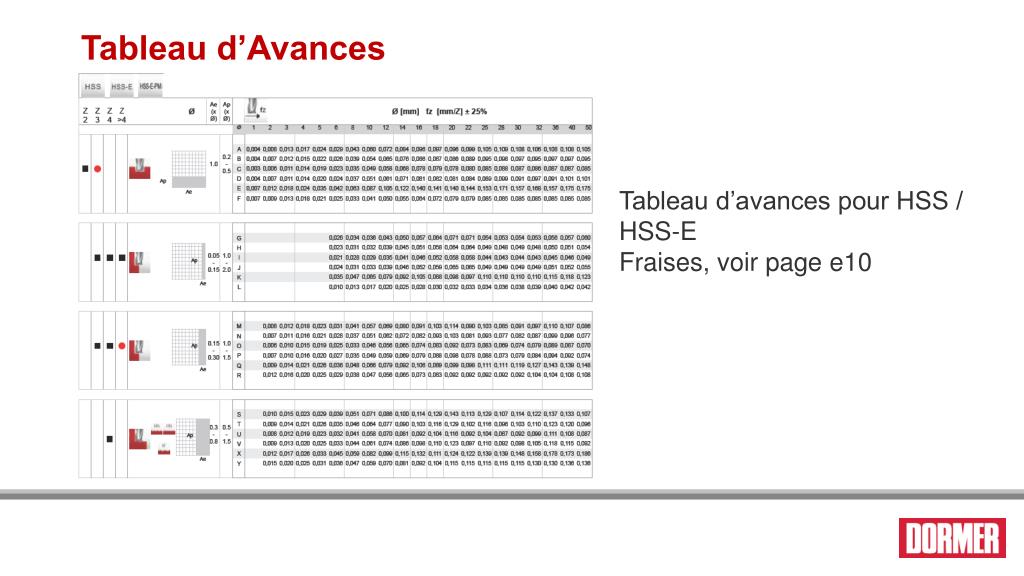

  18. Tableau d’Avances Tableau d’avances pour HSS / HSS-E Fraises, voir page e10

  19. Avance en valeur En rainurage on prend cette table comme le montre le symbole Valeur de l’avance/dent pour Ø 8.0mm = 0.033 mm

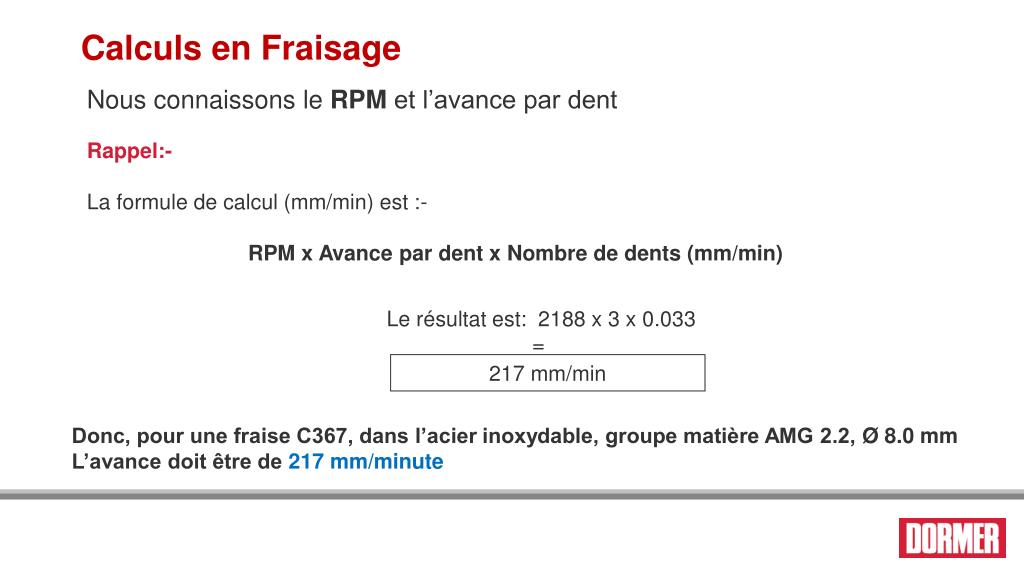

  20. Calculs en Fraisage Nous connaissons le RPM et l’avance par dent Rappel:- La formule de calcul (mm/min) est :- RPM x Avance par dent x Nombre de dents (mm/min) Le résultat est: 2188 x 3 x 0.033 = 217 mm/min Donc, pour une fraise C367, dans l’acier inoxydable, groupe matière AMG 2.2, Ø 8.0 mm L’avance doit être de 217 mm/minute

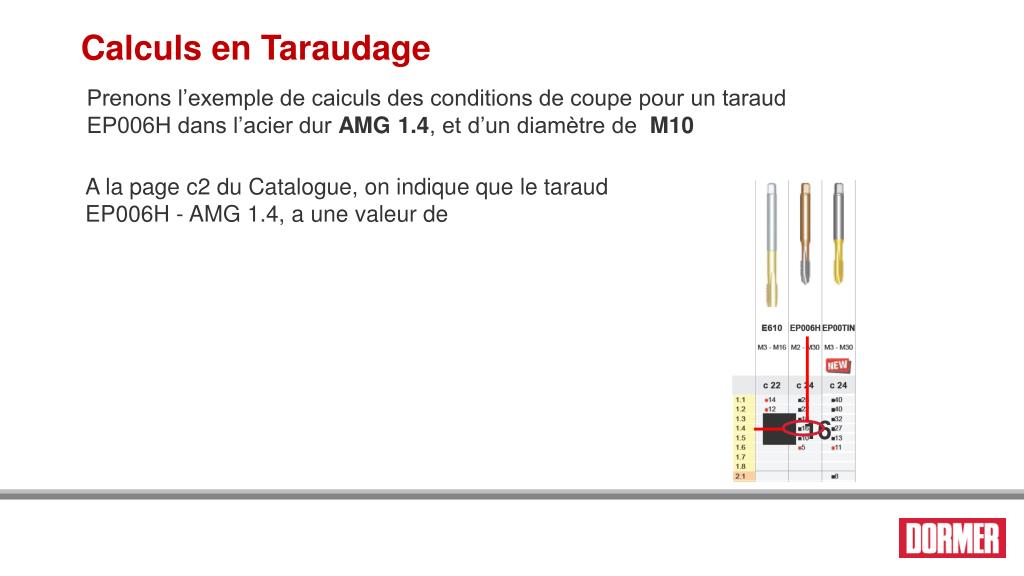

  21. Calculs en Taraudage Prenons l’exemple de caiculs des conditions de coupe pour un taraud EP006H dans l’acier dur AMG 1.4, et d’un diamètre de M10 A la page c2 du Catalogue, on indique que le taraud EP006H - AMG 1.4, a une valeur de 16

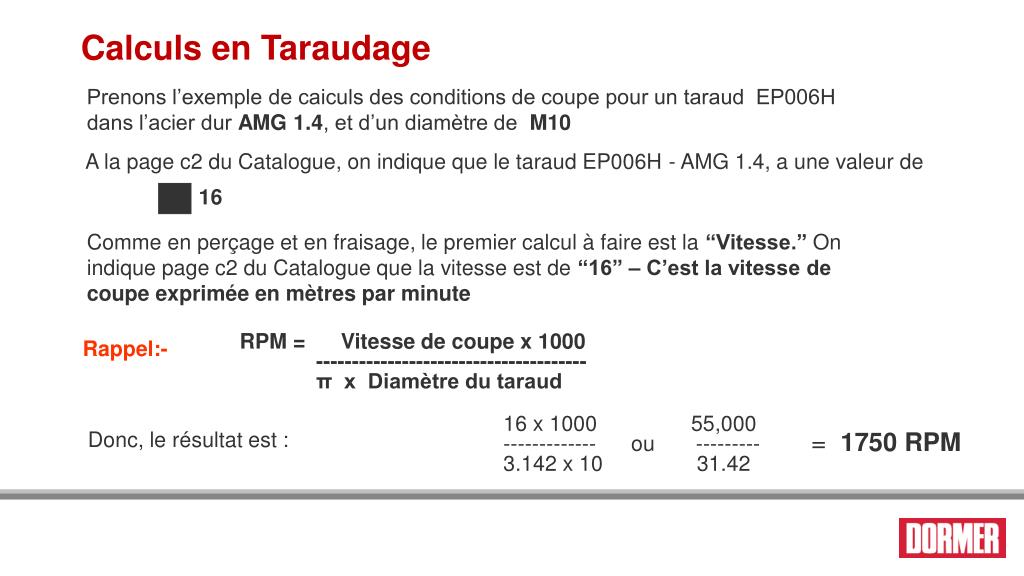

  22. Calculs en Taraudage Prenons l’exemple de caiculs des conditions de coupe pour un taraud EP006H dans l’acier dur AMG 1.4, et d’un diamètre de M10 A la page c2 du Catalogue, on indique que le taraud EP006H - AMG 1.4, a une valeur de 16 Comme en perçage et en fraisage, le premier calcul à faire est la “Vitesse.” On indique page c2 du Catalogue que la vitesse est de “16” – C’est la vitesse de coupe exprimée en mètres par minute RPM = Vitesse de coupe x 1000 -------------------------------------- π x Diamètre du taraud Rappel:- 16 x 1000 55,000 ------------- ou --------- 3.142 x 10 31.42 Donc, le résultat est : = 1750 RPM

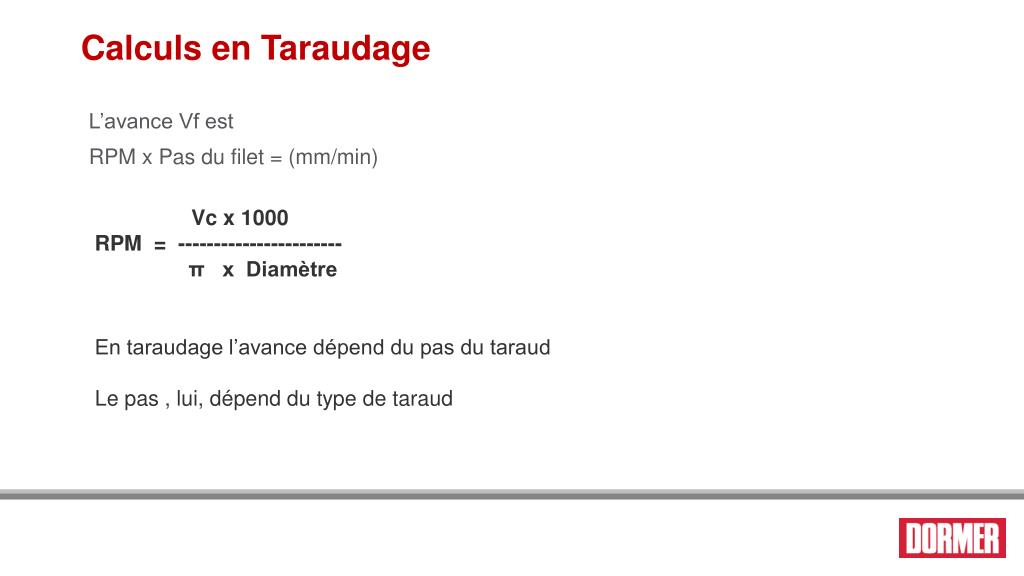

  23. Calculs en Taraudage En taraudage l’avance dépend du pas du taraud Le pas , lui, dépend du type de taraud L’avance Vf est RPM x Pas du filet = (mm/min) Vc x 1000 RPM = ----------------------- π x Diamètre

  24. Calculs en Taraudage Exemple: Pour calculer les conditions de coupe d’un taraudEP006H M10, groupematières AMG 1.4 La valeurindiquée page c2 du catalogue est de 16 RPM = 509 16 x 1000 = ------------------- π x 10 Vc x 1000 RPM = ------------------ π x Diamètre Rappel: Avance = 509 x 1.5 Vf = 764 mm/min Le pas d’un taraud métrique M10 EP006H est de = 1.5mm Indiqué page c24 du catalogue colonne P en mm

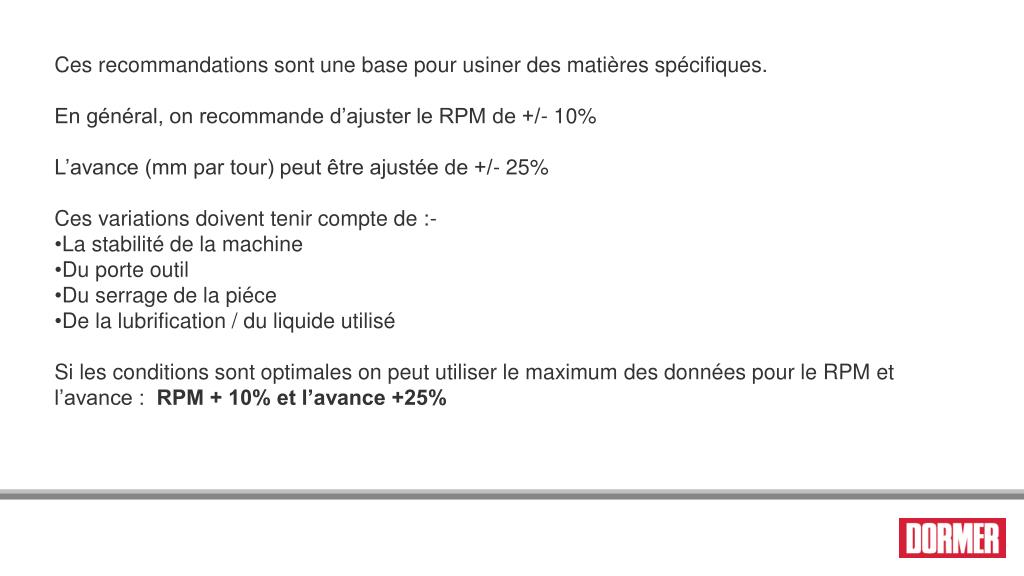

  25. Ces recommandations sont une base pour usiner des matières spécifiques. • En général, on recommande d’ajuster le RPM de +/- 10% • L’avance (mm par tour) peut être ajustée de +/- 25% • Ces variations doivent tenir compte de :- • La stabilité de la machine • Du porte outil • Du serrage de la piéce • De la lubrification / du liquide utilisé • Si les conditions sont optimales on peut utiliser le maximum des données pour le RPM et l’avance : RPM + 10% et l’avance +25%

  26. Essayer vous même……..

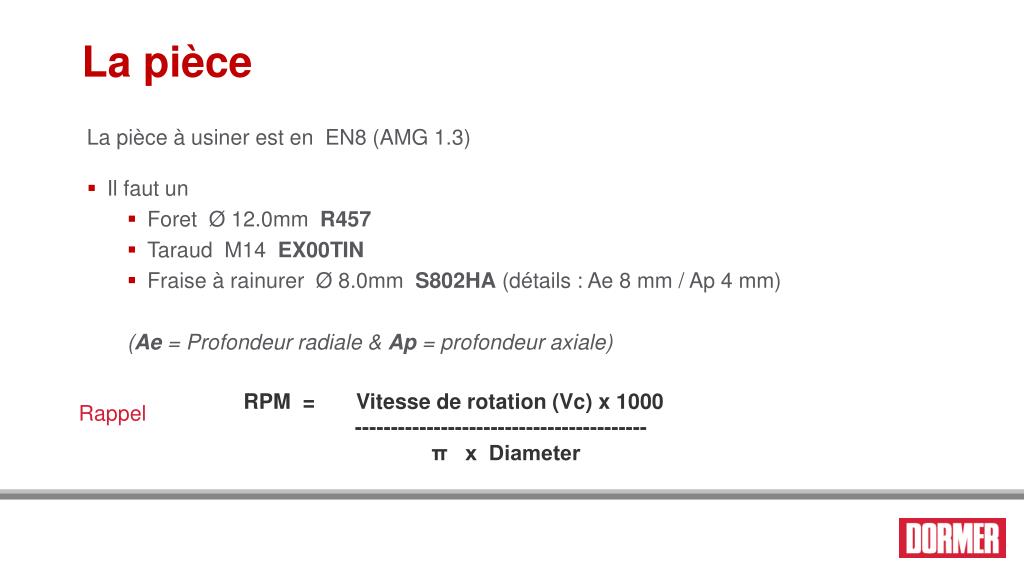

  27. La pièce La pièce à usiner est en EN8 (AMG 1.3) • Il faut un • Foret Ø 12.0mm R457 • Taraud M14 EX00TIN • Fraise à rainurer Ø 8.0mm S802HA (détails : Ae 8 mm / Ap 4 mm) (Ae = Profondeur radiale & Ap = profondeur axiale) RPM = Vitesse de rotation (Vc) x 1000 ----------------------------------------- π x Diameter Rappel

  28. Réponses……..

  29. Pièce (Perçage) Page a2 • R457 Ø 12.0mm AMG 1.3 Conditions de coupe 110W

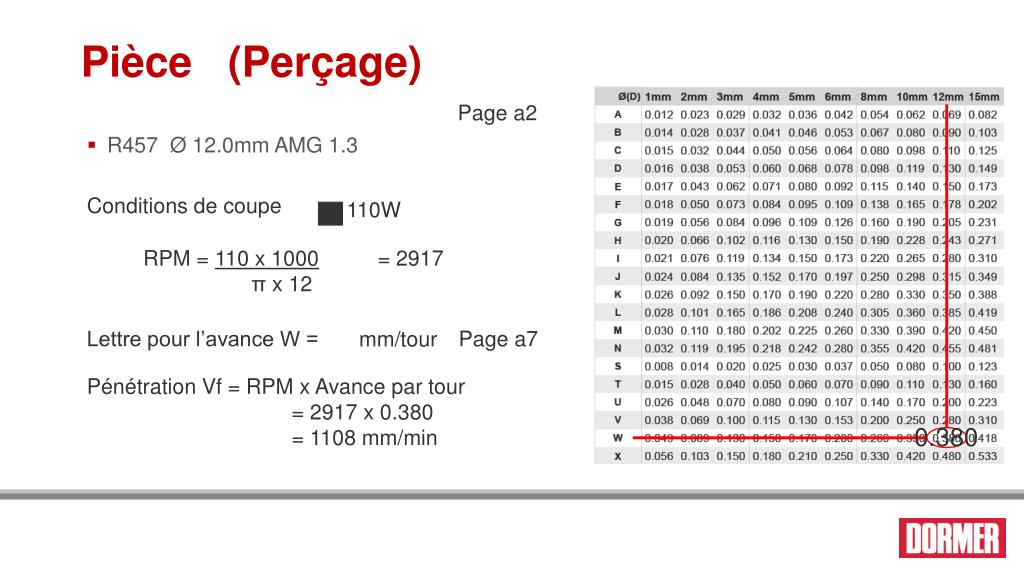

  30. Pièce (Perçage) Page a2 • R457 Ø 12.0mm AMG 1.3 Conditions de coupe 110W RPM = 110 x 1000 = 2917 π x 12 Lettre pour l’avance W = Page a7 mm/tour Pénétration Vf = RPM x Avance par tour = 2917 x 0.380 = 1108 mm/min 0.380

  31. Pièce (Taraudage) Page a4 • EX00TIN M14 AMG 1.3 Conditions de coupe 32

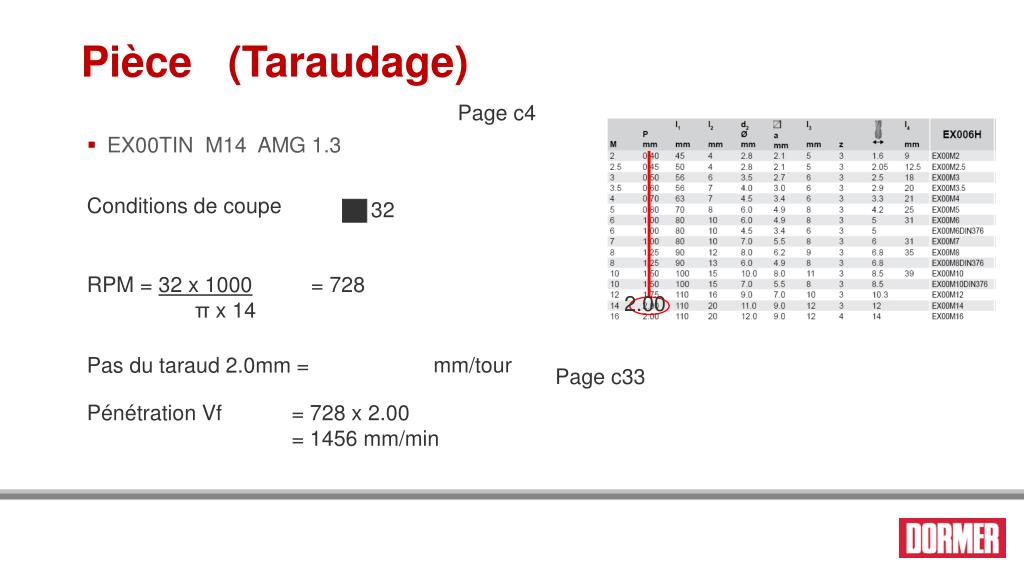

  32. Pièce (Taraudage) Page c4 • EX00TIN M14 AMG 1.3 Conditions de coupe 32 RPM = 32 x 1000 = 728 π x 14 2.00 mm/tour Pas du taraud 2.0mm = Page c33 Pénétration Vf = 728 x 2.00 = 1456 mm/min

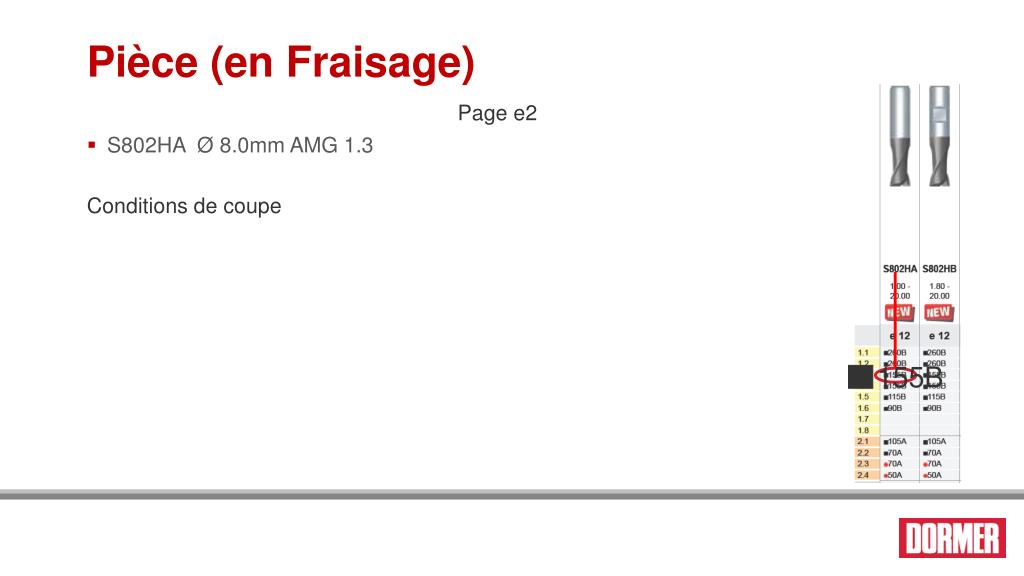

  33. Pièce (en Fraisage) Page e2 • S802HA Ø 8.0mm AMG 1.3 Conditions de coupe 155B

  34. Pièce (en Fraisage) Page e2 • S802HA Ø 8.0mm AMG 1.3 Conditions de coupe 155B 0.035 Lettre pour l’avance B = RPM = 155 x 1000 = 6165 π x 8 mm/z Page e9

  35. Pièce (en Fraisage) Page e2 • S802HA Ø 8.0mm AMG 1.3 Conditions de coupe 155B RPM = 155 x 1000 = 6165 π x 8 Lettre pour l’avance B = 0.035 Page e9 mm/z 2 Nb de dents = Page e12

  36. Pièce (en Fraisage) Page e2 • S802HA Ø 8.0mm AMG 1.3 Conditions de coupe 155B RPM = 155 x 1000 = 6165 π x 8 Lettre pour l’avance B = 0.035 Page e9 mm/z Nb de dents = 2 Page e12 Pénétration Vf = RPM x Avance à la dent x Nb de dents = 6165 x 0.035 x 2 = 432 mm/min

  37. Félicitations vous avez terminé
