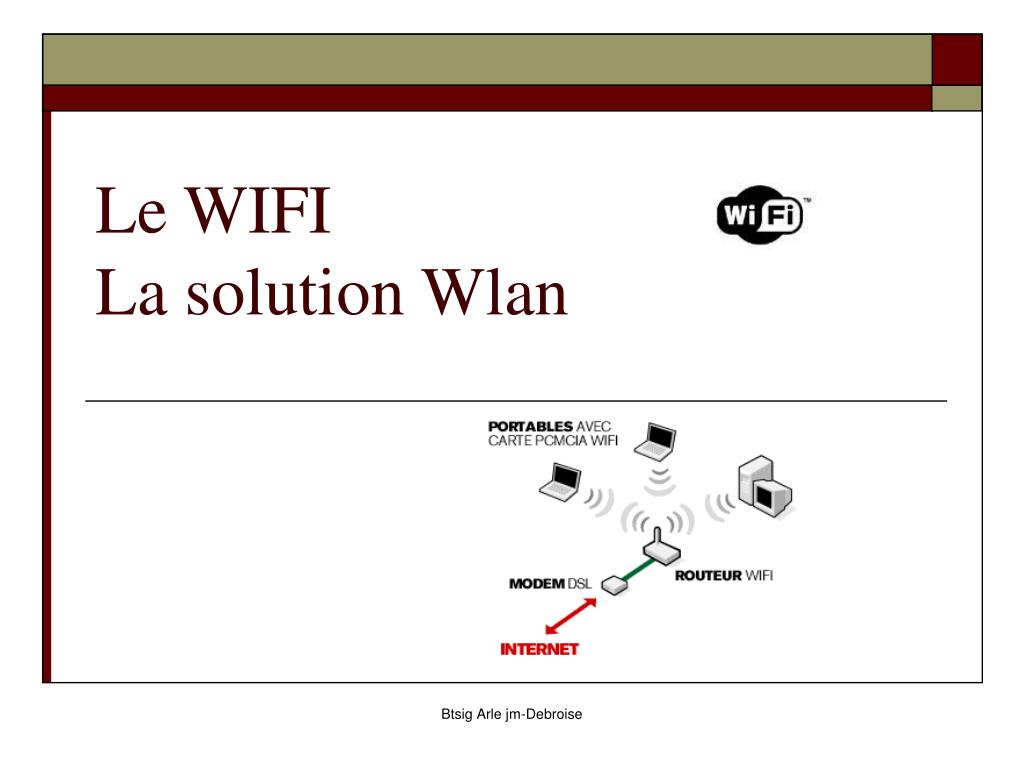

  1. Le WIFILa solution Wlan Btsig Arle jm-Debroise

  2. Le wifi • Le WiFi « Wireless Fidelity » est un « label » décerné par un groupement de constructeurs http://www.wi-fi.com • Valide le respect du standard et l'inter-opérabilité entre matériels • Souvent en avance sur la normalisation IEEE Btsig Arle jm-Debroise

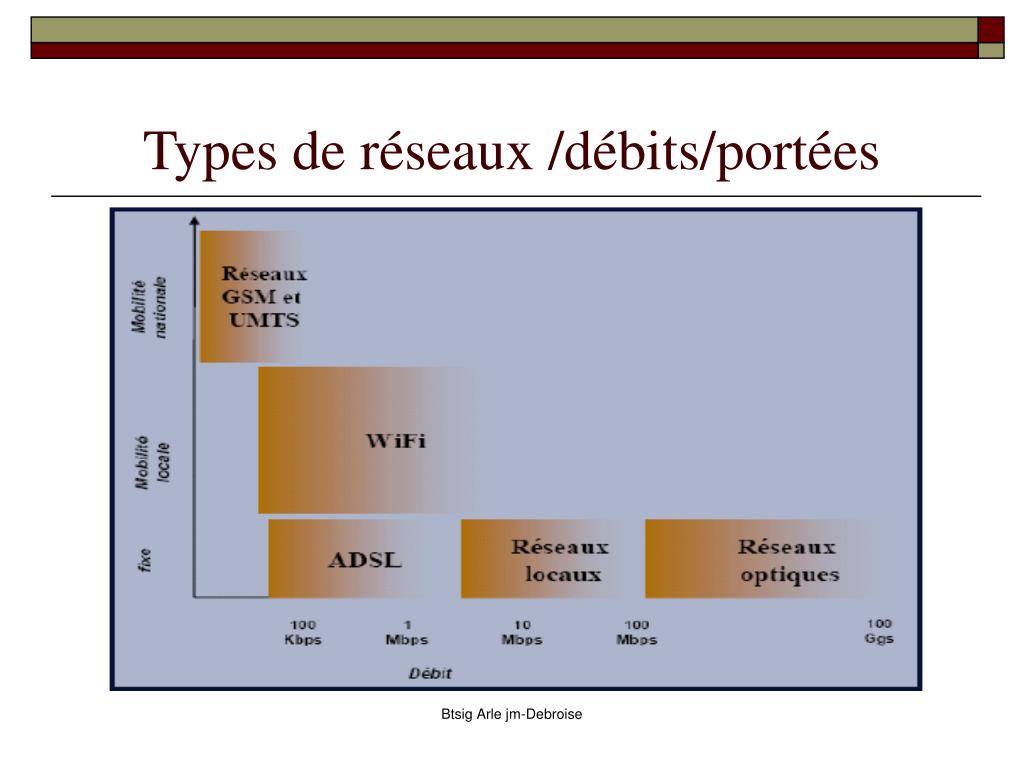

  3. Types de réseaux /débits/portées Btsig Arle jm-Debroise

  4. Gestions des fréquences : l’ART • http://www.art-telecom.fr En France, c'est la loi du 26 juillet 1996 qui a ouvert le secteur des télécommunications à une concurrence totale programmée le 1er janvier 1998 et qui a créé l'ART, mise en place le 5 janvier 1997. La création d’une autorité administrative indépendante pour réguler la concurrence dans le secteur des télécommunications est la conséquence de l’ouverture à la concurrence de ce secteur, auparavant en situation de monopole légal, en dehors du secteur de la téléphonie mobile. Btsig Arle jm-Debroise

  5. Gestions des fréquences : l’ART • L'opérateur qui souhaite déployer des liaisons point à point, avec des portées non compatibles avec les limitations de puissance indiquées dans les tableaux, doit solliciter à cet effet auprès de l'Autorité une autorisation d'utilisation de fréquences dans l'une des bandes de fréquences identifiées pour cet usage." Btsig Arle jm-Debroise

  6. Règles de l’ART : fréquences et puissances Les puissances sont exprimées en PIRE : puissance isotrope rayonnée équivalente Btsig Arle jm-Debroise

  7. Le cadre réglementaire des réseaux Rlan/Wlan(R=radio) 25/07/2003 Btsig Arle jm-Debroise

  8. Wireless lans ou Wlans Normes 802.11 Btsig Arle jm-Debroise

  9. La norme 802.11a • Elle est basée sur l’utilisation de la technologie OFDM (Orthogonal Frequency Division Multiplexing) qui permet une meilleur immunité aux interférences. • Cette norme est peu utilisée dans le monde puisque cette bande de fréquence utilisée par les militaires n’est pas libre. • Le débit brut est de 54 Mb/s mais utile partagé de 25-30Mb/s. Btsig Arle jm-Debroise

  10. 802.11b • Cette norme utilise pour sa part la technologie DSSS (Direct Sequence Spread Spectrum) qui offre dans cette bande de fréquence un débit binaire de 11Mb/s. • Cette bande est internationalement libérée pour les communications privées. • Faible portée : 15-50 m en bureau et 50-250m en millieu ouvert • Débit brut de 11 Mb/s mais utile partagé de 5,5 Mbit/s • Le débit maximal est de 11Mb/s et il chute par paliers (11, 5.5, 2 puis 1 Mb/s) avec l’augmentation de la distance et du nombre d’obstacle. Btsig Arle jm-Debroise

  11. 802.11g • Cette norme utilise la technologie OFMD comme le 802.11a mais sur la bande de fréquence 2,4Ghz, ce qui permet un débit de 54 Mb/s. • Cette norme est compatible avec la 802.11b • La portée sans obstacle est de l’ordre d’une centaine de mètres en utilisant la puissance maximale d’émission, elle peut atteindre quelques kilomètres avec 2 antennes directionnelles plus puissantes. Btsig Arle jm-Debroise

  12. Technique dépendante de l’environnement • Type de construction (cloisons, murs,matériaux) • Implantation des antennes • Interférences (bluetooh, micro-ondes, autres réseau wifi) Btsig Arle jm-Debroise

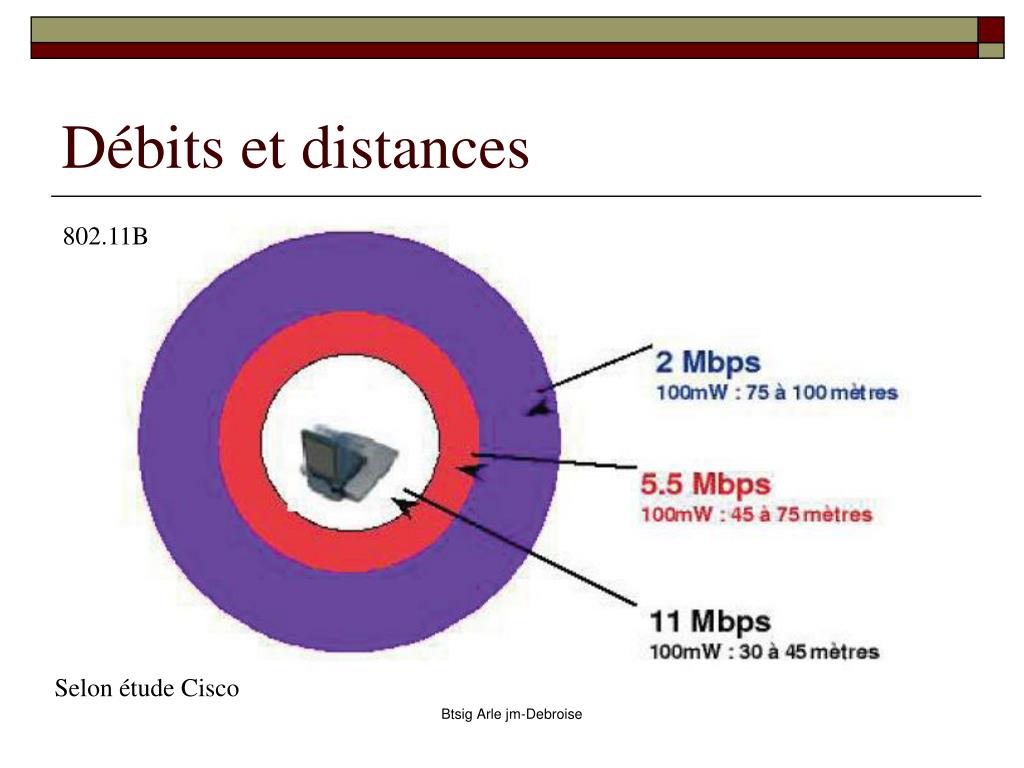

  13. Débits et distances 802.11B Selon étude Cisco Btsig Arle jm-Debroise

  14. Fréquences utilisées :Les bandes ISM Les réseaux IEEE 802.11 utilisent les bandes “ISM” (industrie, science et médecine), pour lesquelles aucune autorisation n’est nécessaire: 5 GHz 2,4 GHz Btsig Arle jm-Debroise

  15. Fréquences utilisées : Btsig Arle jm-Debroise

  16. Les canaux utilisés (channels) 802.11B Btsig Arle jm-Debroise

  17. Les canaux utilisés (channels) • La bande radio est découpée en 14 canaux séparés de 5MhZ. • Les adaptateurs et l’AP communiquent sur le même canal. • 5 Mhz ne permettent pas de transférer 11Mbs. • Pour envoyer 22 Mbs il faut 22Mhz (théorème de Shannon) • Cette bande recouvre alors les canaux avant et après. • Conséquence : 2 réseaux utilisant des canaux proches peuvent se parasiter. • Il est possible d’utiliser 3 canaux indépendants : 1 – 6 - 13 Btsig Arle jm-Debroise

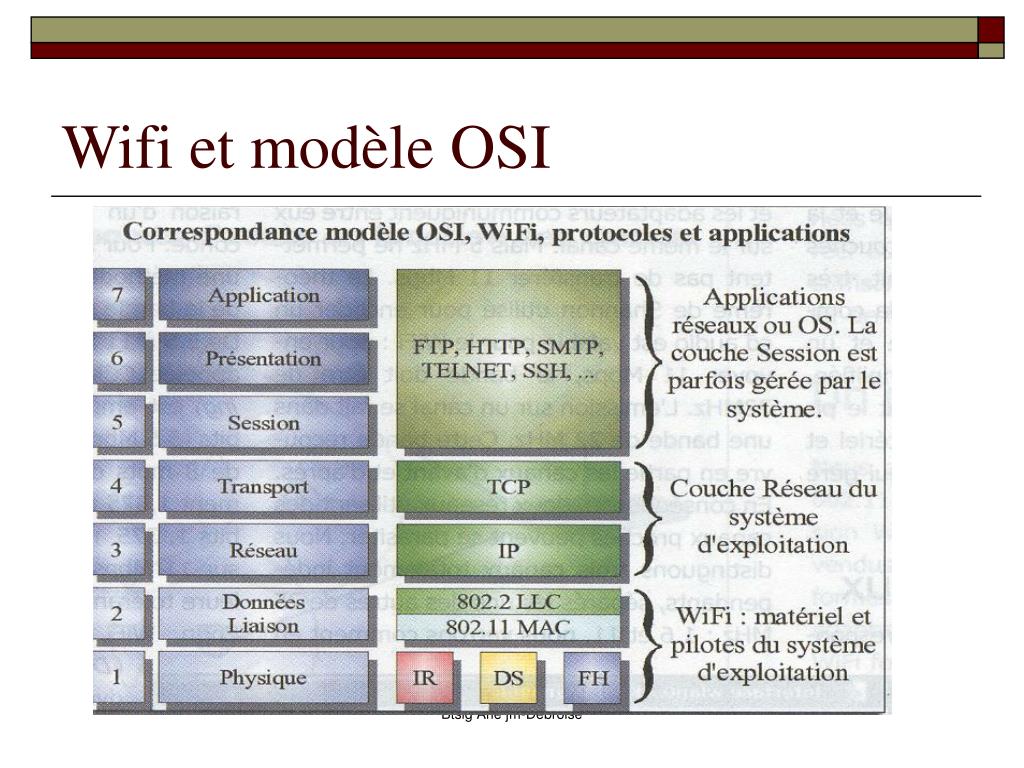

  18. Wifi et modèle OSI Btsig Arle jm-Debroise

  19. 3 types de supports physiques • IR : l’infrarouge (courte distances) • DSss et FHss correspondent à l’émission et la réception radio Actuellement on utilise DSSS(Direct Séquence Spread Spectrum). et FHSS : Frequency Hopping Spread Spectrum Btsig Arle jm-Debroise

  20. Couche LLC et MAC • LLC fournit l’adressage et la liaison de données • Mac donne : 1) accès au médium : csma/ca et Priority based access (802.12) 2) « association » au réseau 3) Authentification et confidentialité. 3) Services : Pour les stations : authentification, cryptage, délivrance des MSDU(mac service data unit) Point d’accès : association et distribution Btsig Arle jm-Debroise

  21. Débits de données • La technique CCK (complementary Code Kkeying) est utilisée pour un débit de 5,5 à11 Mbs • On code 4bits (5,5mbs) ou 8 bits (11mbs) à l’aide de 8 mots de 64 bits envoyés simultanément 1,375 millions de fois par seconde • Cette méthode assure une bonne tolérance aux interférences. Btsig Arle jm-Debroise

  22. Mise en service : 2 solutions • Mode Infrastructure Btsig Arle jm-Debroise

  23. Mode Infrastructure • Basic Service Set BSS • Extended Service Set Btsig Arle jm-Debroise

  24. Mode Infrastructure BSS et ESS On connecte plusieurs AP à 1 système de distribution filaire. Les BSS peuvent se recouvrir ou non . Plusieurs BSS co-localisés (plusieurs antenes Btsig Arle jm-Debroise

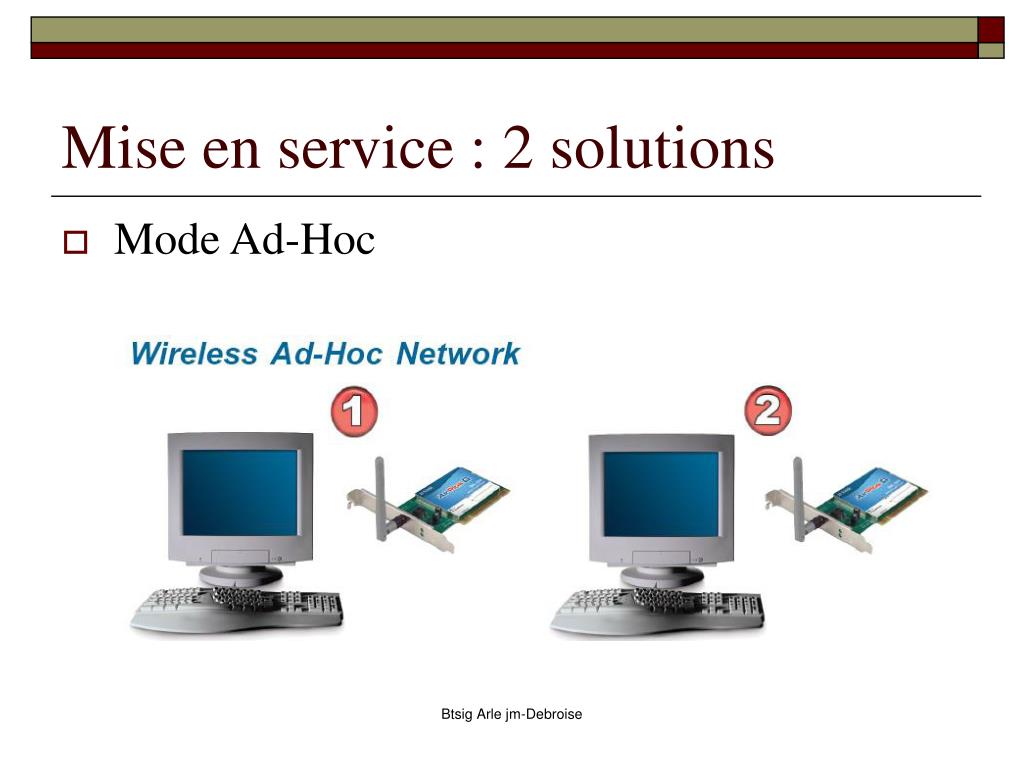

  25. Mise en service : 2 solutions • Mode Ad-Hoc Btsig Arle jm-Debroise

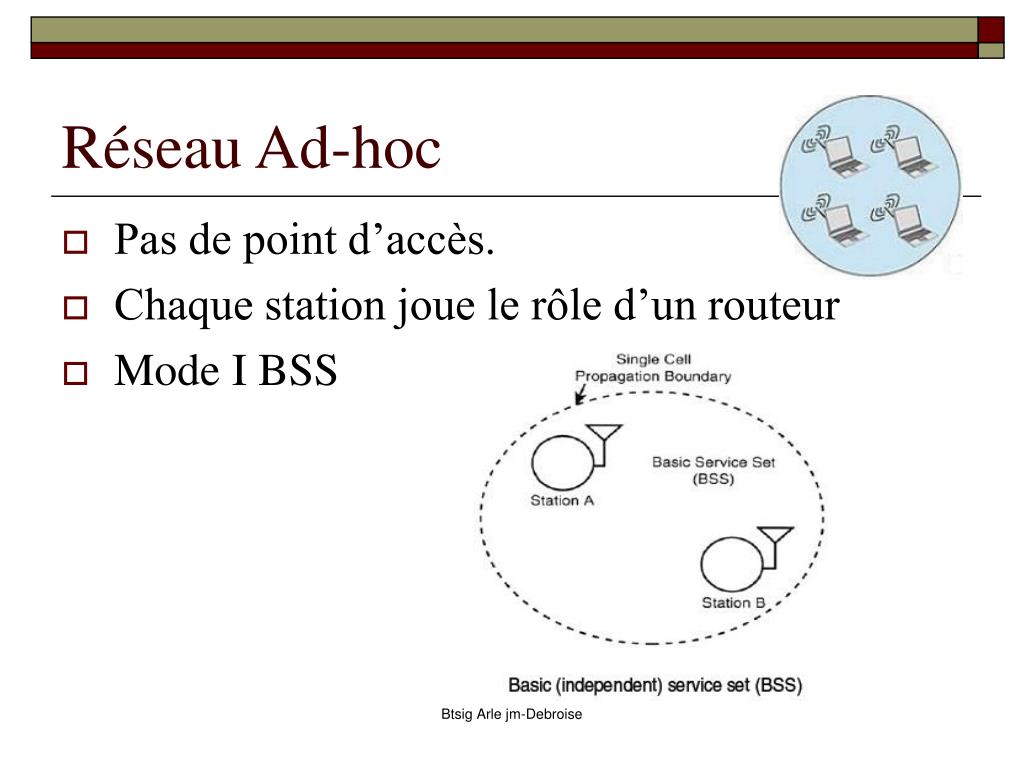

  26. Réseau Ad-hoc • Pas de point d’accès. • Chaque station joue le rôle d’un routeur • Mode I BSS Btsig Arle jm-Debroise

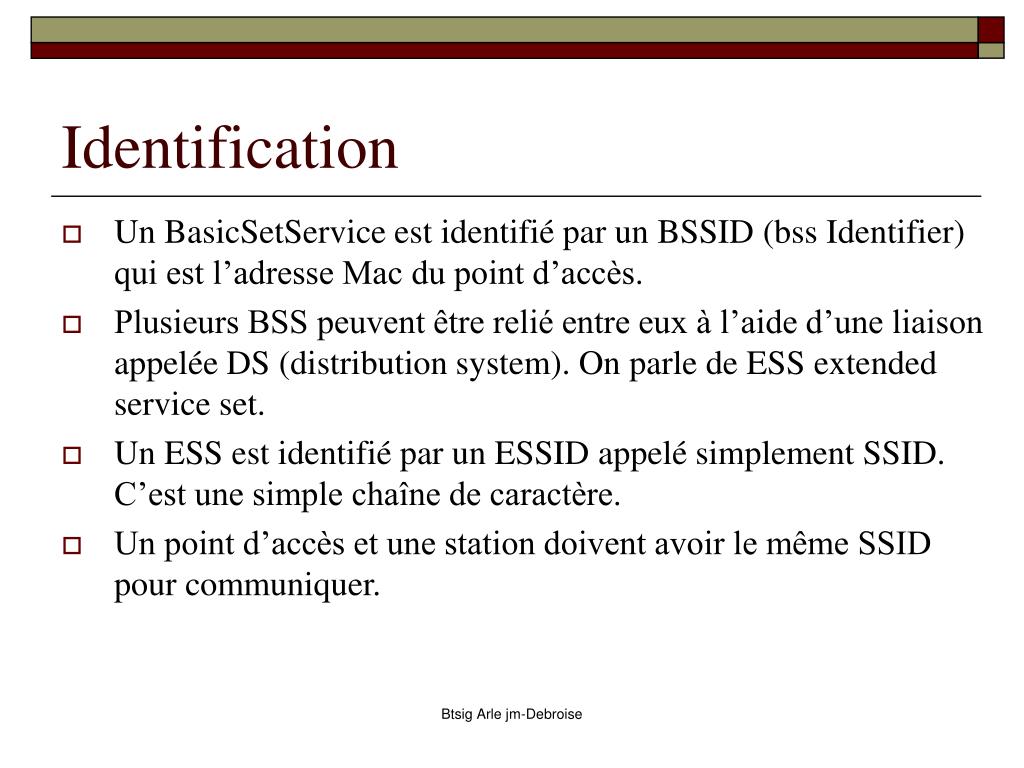

  27. Identification • Un BasicSetService est identifié par un BSSID (bss Identifier) qui est l’adresse Mac du point d’accès. • Plusieurs BSS peuvent être relié entre eux à l’aide d’une liaison appelée DS (distribution system). On parle de ESS extended service set. • Un ESS est identifié par un ESSID appelé simplement SSID. C’est une simple chaîne de caractère. • Un point d’accès et une station doivent avoir le même SSID pour communiquer. Btsig Arle jm-Debroise

  28. La sécurité • Les ondes se propage dans toutes les directions avec une portée assez grande. D’une pièce à l’autre mais également d’un étage à l’autre. • Un simple logiciel permet de détecter les réseaux wifi de l’entourage • Le War-driving localise et cartographie les réseaux ss fils et le publie sur internet • Le war-chalking indique à la craie, à même la rue, le mur ou le trottoir, l’emplacement d’un réseau wifi avec différents symboles. • Le « war-driving » (détection et piratage automatisé de réseaux sans-fil vulnérables à bord d’une voiture) devient une véritable mode dans les centres urbains. • Aux Etat-Unis, certains sont même passés au « war-flying » (même principe à bord d’un hélicoptère) Btsig Arle jm-Debroise

  29. Securité : le war-chalking Btsig Arle jm-Debroise

  30. Les mécanismes de sécurité • Désactivation des options de la trame balise (beacon) qui diffuse leSSID • Utilisation des ACL accès control list qui contient les adresses Mac des adaptateurs pouvant se connecter • Utilisation du cryptage des données WEP, WAP Btsig Arle jm-Debroise

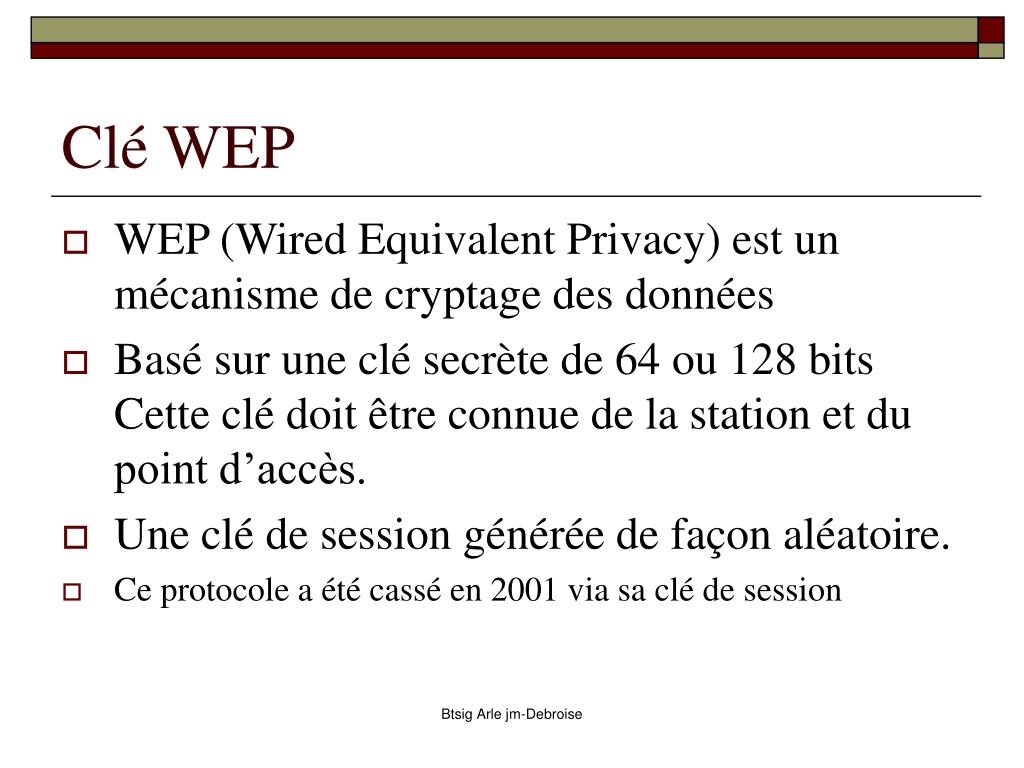

  31. Clé WEP • WEP (Wired Equivalent Privacy) est un mécanisme de cryptage des données • Basé sur une clé secrète de 64 ou 128 bits Cette clé doit être connue de la station et du point d’accès. • Une clé de session générée de façon aléatoire. • Ce protocole a été cassé en 2001 via sa clé de session Btsig Arle jm-Debroise

  32. Clé WEP Btsig Arle jm-Debroise

  33. WPA – WPA2 • Juin 2004 norme 802.11i • WPA Wireless Protected Access • WPA2 et le nom commercial de wpa • 4 phases • Mise en accord sur la politique de sécurité • Authentification • Dérivation et distribution des clés • Chiffrement et intégrité de la RSNA (robust security network association) Btsig Arle jm-Debroise

  34. Plus de sécurité : • Utilisation ds ssh entre les clients et les serveurs du LAN • Création de tunnel VPN Btsig Arle jm-Debroise

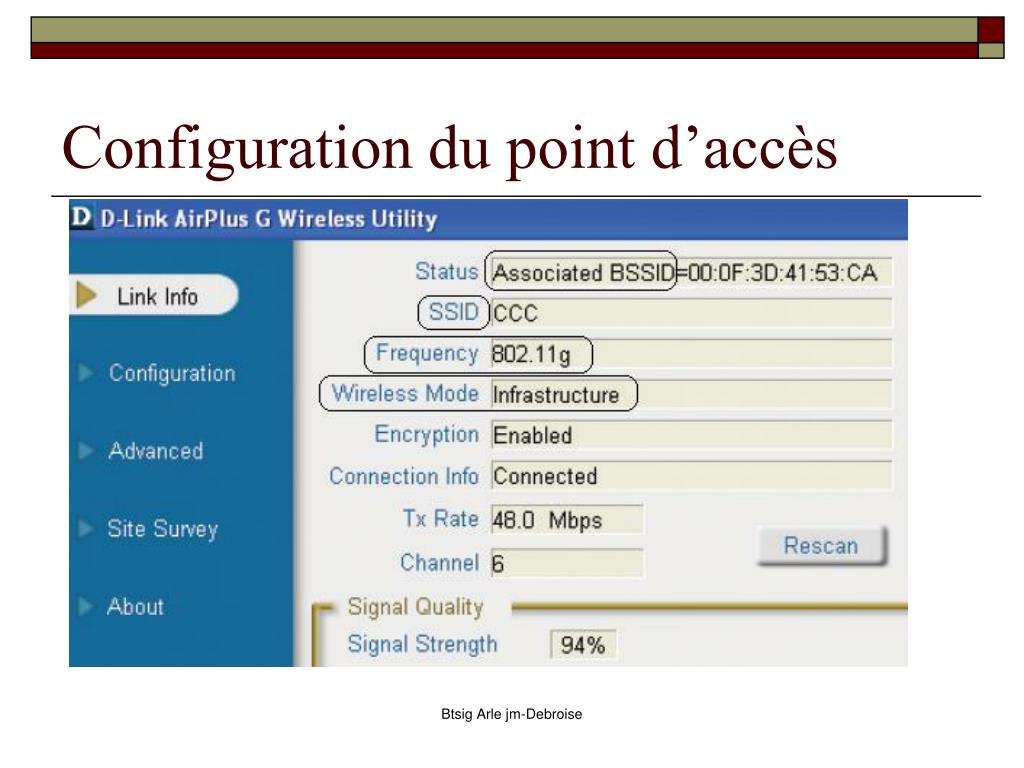

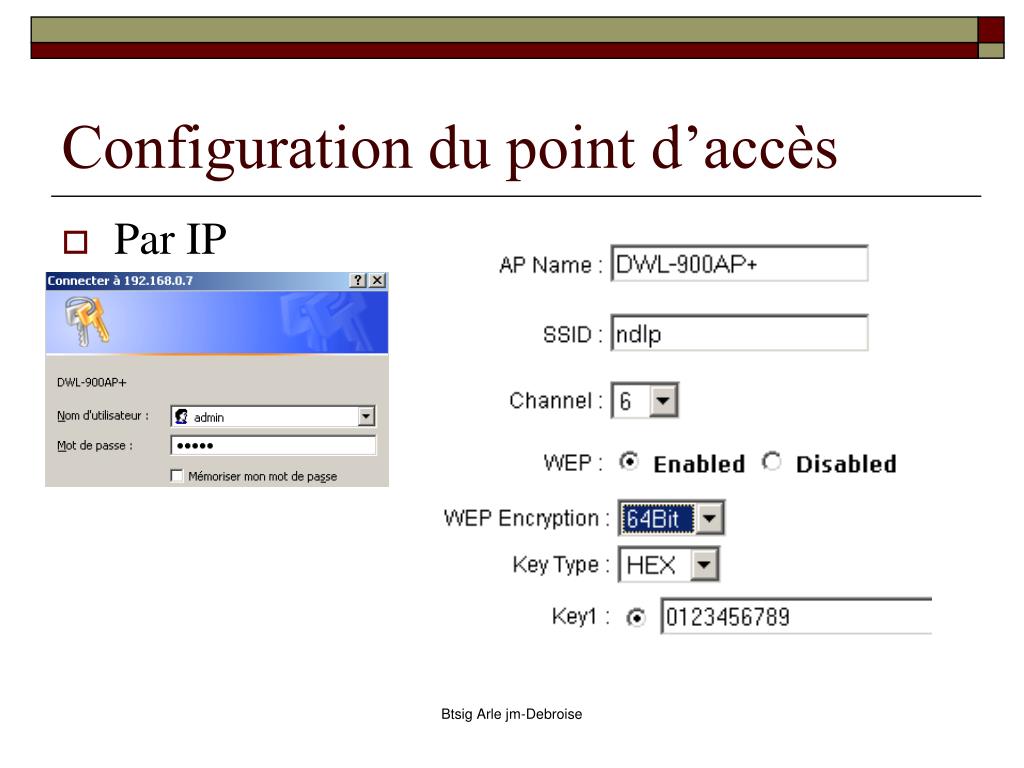

  35. Configuration du point d’accès • Par IP Btsig Arle jm-Debroise

  36. Configuration du point d’accès Btsig Arle jm-Debroise

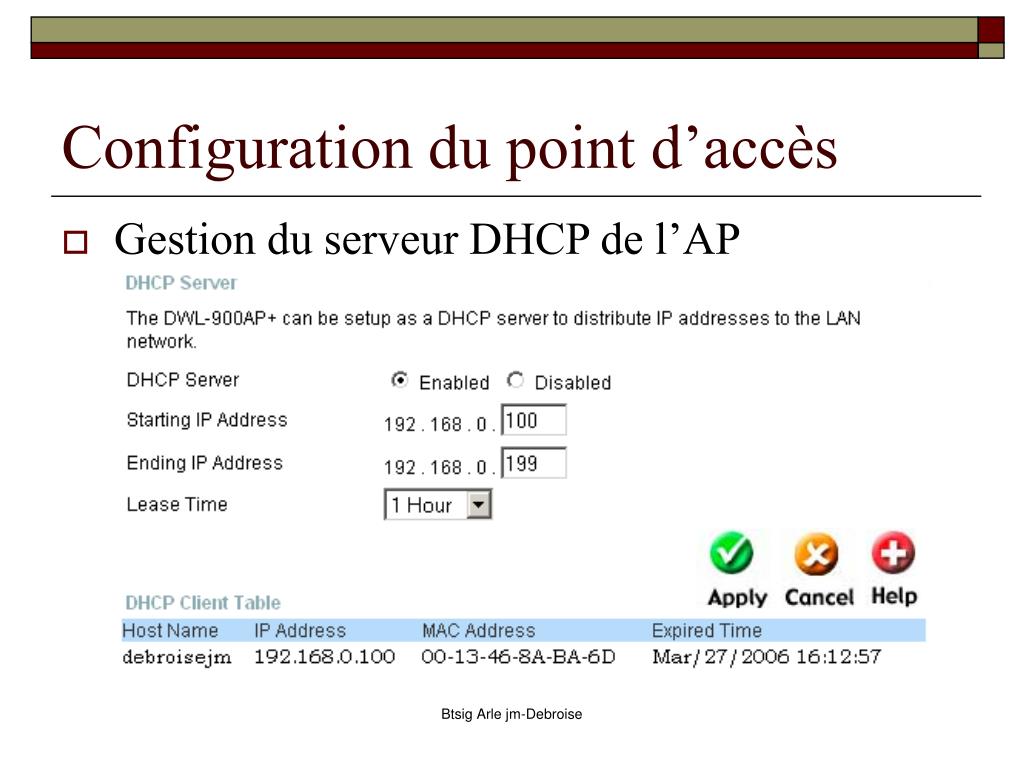

  37. Configuration du point d’accès • Gestion du serveur DHCP de l’AP Btsig Arle jm-Debroise

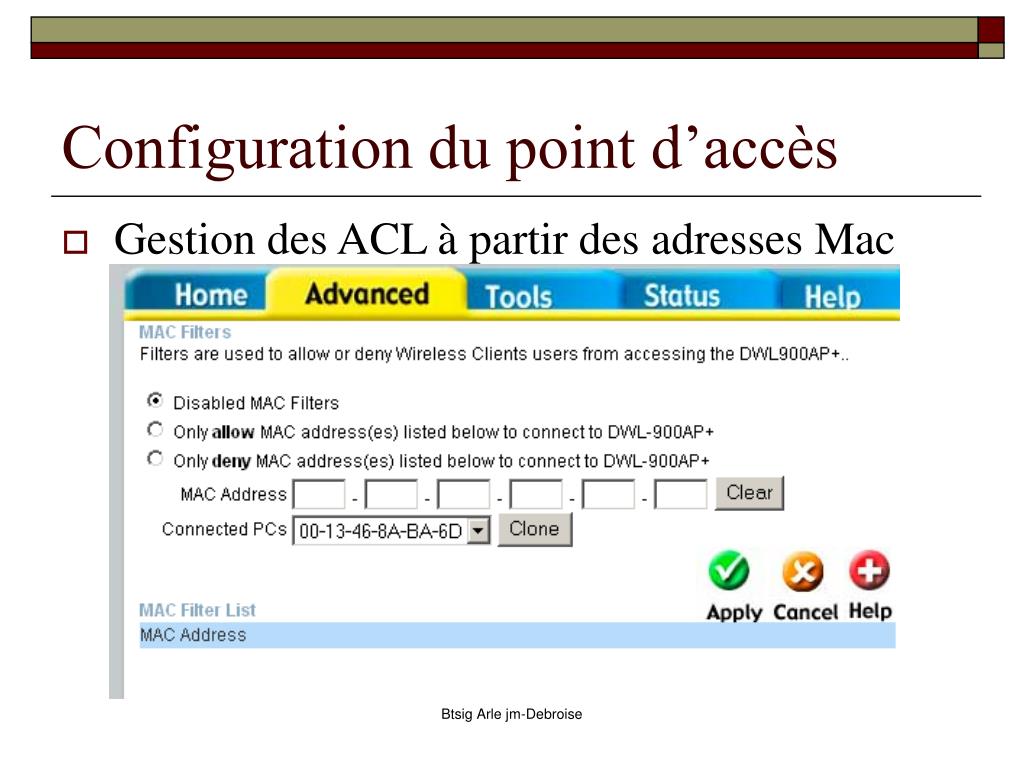

  38. Configuration du point d’accès • Gestion des ACL à partir des adresses Mac Btsig Arle jm-Debroise

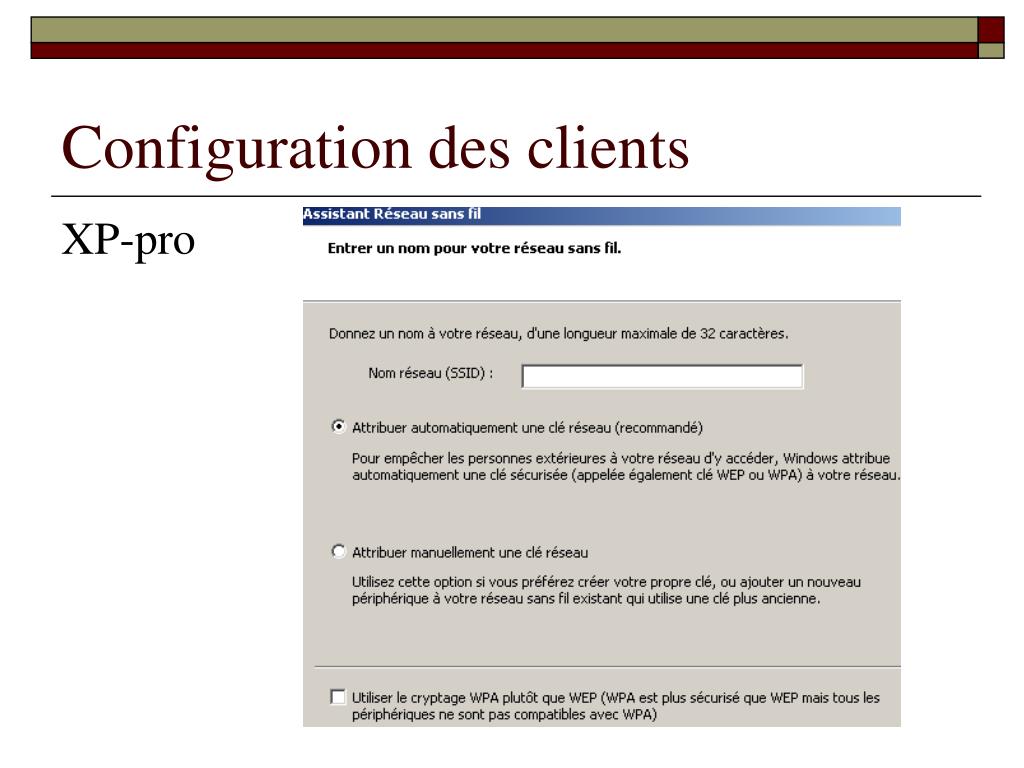

  39. Configuration des clients XP-pro Btsig Arle jm-Debroise

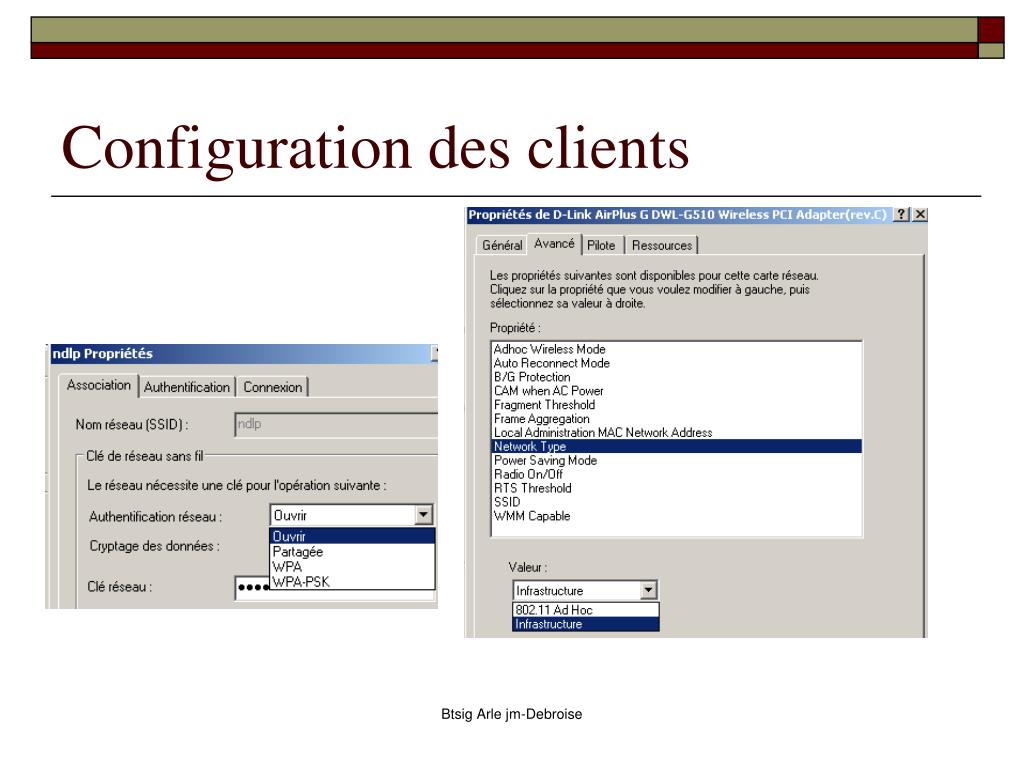

  40. Configuration des clients Btsig Arle jm-Debroise

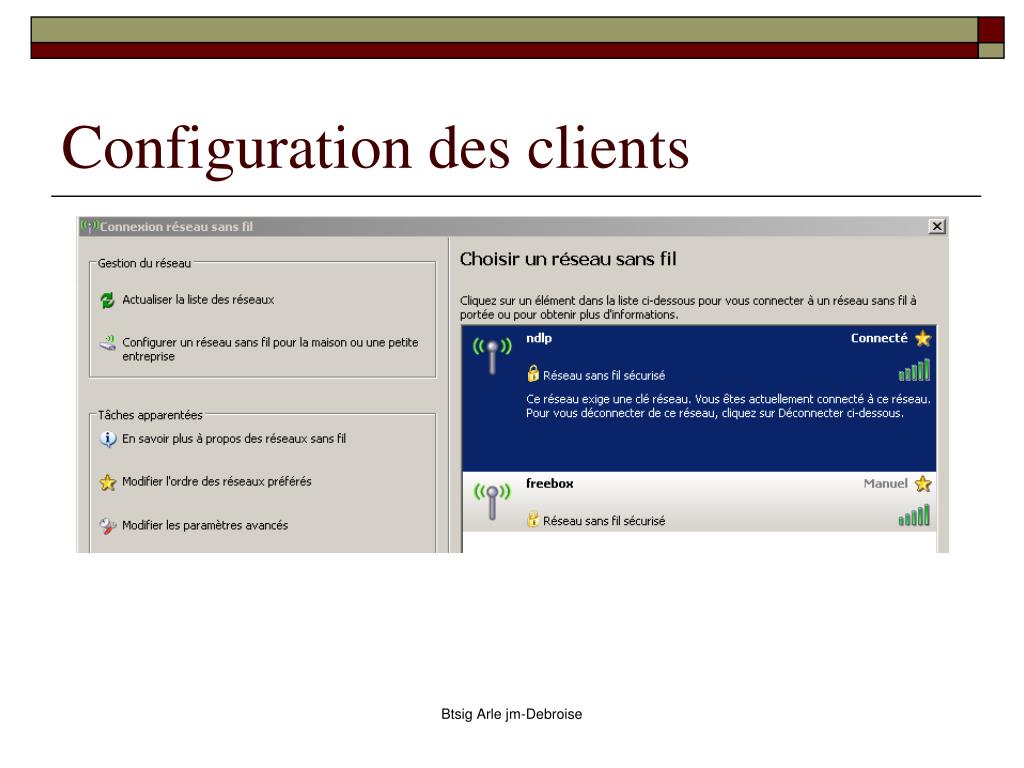

  41. Configuration des clients Btsig Arle jm-Debroise
