  1. Distributed Interactive Engineering Toolbox Modélisation atmosphérique dans un environnement de grille de calcul: Retour d’expériences Eddy Caron Join work with Bruno Bzeznik (IMAG), Ibrahima Cissé (SysFera), Benjamin Depardon (SysFera), Hubert Gallée (LGGE), Hakim Majidi (LGGE), Laurence Viry (UJF) Ecole Normale Supérieure de Lyon AVALON Research Team SysFera

  2. Contexte • Le climat de l’Afrique de l’ouest est piloté par un système de mousson avec une activité dynamique de mai à Septembre • Ce cumul étant faible en zone Sahélienne (500 à 600mm), une faible variabilité à la baisse de ce cumul peut entraîner un stress hydrique irréversible pour les cultures et la végétation • Quels sont les principaux processus responsables de la variabilité de la mousson ? la température de surface de l’océan, l’albédo, . . . • Quelle est la dynamique spatio-temporelle du système ? Utilisation d’un modèle atmosphérique régional : MAR Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  3. MAR AMMA • MAR: Modèle Atmosphérique Régional • Hydrostatique • microphysique nuageuse pronostique • paramérisation convection: Bechtold 2002 • couplé au svat SISVAT • résolution horizontale: dx = 40 km • 40 niveaux verticaux, le premier à 10 m Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  4. Motivations • Analyse de sensibilité spatio-temporelle des sorties du modèle atmosphérique régional MAR à la variabilité spatio-temporelle des entrées. • Les techniques classiques sont basées sur des méthodes de Monte-Carlo très couteuse en ressources de calcul. • Le nombre de paramètres en entrée comme en sortie est important. • On veut récupérer la dynamique spatio-temporelle du système. Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  5. Motivations • Modélisation Mathématique • Modélisation fonctionnelle des entrées comme des sorties • Construction d’ un modèle approché fonctionnel construit sur l’observation des entrées et des sorties (pas de physique), peu couteux en ressources de calcul permettant le calcul des indices de sensibilité (SOBOL). • Contexte physique : • Paramètres d’entrée du modèle : température de surface de l’océan (SST) • Paramètres de sortie du modèle : précipitations méta-model Température de Surface de l’Océan Précipitations Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  6. Cadre statistique • Data : 18 années d’observations • R (maillage G) zone du golf de Guinée : observation de la SST (Sea Surface Temperature) • R' (maillage G’) zone Sub-Saharienne : précipitations (sortie du modèle)T période d’observation chaque année (mars à octobre) • Méthodologie : • Xi := (Xi (x , t ))x ∈R,t ∈T trajectoire aléatoire de la SST l’année i • Yi := (Yi (x′, t))x’∈R’,t∈T trajectoire aléatoire des précipitations Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  7. Modélisation statistique des entrées/sorties • Pour les entrées comme pour les sorties on effectue une décomposition de Karuhnen-Loève (EOF) en chaque point du maillage. • On suppose : • que le degré de troncature ne dépend pas du point d’espace, • la stationnarité spatiale des premières fonctions propres par sous-région • Modèle : La région R (resp R’) est partitionnée en p (resp p') sous-régions R1,...,Rp (resp R1,...,Rp'). On choisit x0,j ∈ Rj avec j ∈ {1,...,p}. • Pour x ∈ Rj on a la décomposition : Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  8. Modélisation statistique des entrées/sorties • Résultats : on retient • deux fonctions propres pour la décomposition de la SST (resp précipitations), • par classification fonctionnelle sur les trajectoires, deux sous-régions satisfaisant l’hypothèse de stationnarité spaciale pour la SST (resp précipitations). • Qualité des estimations Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  9. Outline • MAR Application • Middleware: DIET • Targeted platform: CIMENT • Implementation • Conclusion Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  10. DIET’s Goals http://graal.ens-lyon.fr/DIET/ • Our goals • To develop a toolbox for the deployment of environments using the Application Service Provider (ASP) paradigm with different applications • Use as much as possible public domain and standard software • To obtain a high performance and scalable environment • Implement and validate our more theoretical results • Scheduling for heterogeneous platforms, data (re)distribution and replication, performance evaluation, algorithmic for heterogeneous and distributed platforms, … • Based on CORBA and our own software developments • FAST for performance evaluation, • LogService for monitoring, • VizDIET for the visualization, • GoDIET for the deployment • Several applications in different fields (simulation, bioinformatics, …) • Release 2.8 available on the web since november • ACI Grid ASP, RNTL GASP, ANR LEGO CIGC-05-11, ANR Gwendia, Celtic-plus Project SEED4C Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  11. RPC and Grid-Computing: Grid-RPC • One simple idea • Implementing the RPC programming model over the grid • Using resources accessible through the network • Mixed parallelism model (data-parallel model at the server level and task parallelism between the servers) • Features needed • Load-balancing (resource localization and performance evaluation, scheduling), • IDL, • Data and replica management, • Security, • Fault-tolerance, • Interoperability with other systems, • … • Design of a standard interface • within the OGF (Grid-RPC and SAGA WG) • Existing implementations: NetSolve/GridSolve, Ninf, DIET, OmniRPC Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  12. RPC and Grid Computing: Grid-RPC Request S2 ! A, B, C Answer (C) AGENT(s) Client Op(C, A, B) S4 S3 S1 S2 Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  13. Architecture overview • Distributed Environment • Hierarchical structure Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  14. Client and server interface • Client side • So easy … • Multi-interface (C, C++, Fortran, Java, Python, Scilab, Web, etc.) • Grid-RPC compliant • Server side • Install and submit new server to agent (LA) • Problem and parameter description • Client IDL transfer from server • Dynamic services • new service • new version • security update • outdated service • Etc. Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  15. Workflow Management • Workflow representation • Direct Acyclic Graph (DAG) • Each vertex is a task • Each directed edge represents communication between tasks • Goals • Build and execute workflows • Use different heuristics to solve scheduling problems • Extensibility to address multi-workflows submission and large grid platform • Manage heterogeneity and variability of environment • ANR Gwendia • Language definition (MOTEUR & MADAG) • Comparison on Grid’5000 vs EGI Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  16. DIET Scheduling: Plug-in Schedulers • SeD level • Performance estimation function • Estimation Metric Vector - dynamic collection of performance estimation values • Performance measures available through DIET • FAST-NWS performance metrics • Time elapsed since the last execution • CoRI (Collector of Resource Information) • Developer defined values • Aggregation Methods • Defining mechanism to sort SeD responses: associated with the service and defined at SeD level • Tunable comparison/aggregation routines for scheduling • Priority Scheduler • Performs pairwise server estimation comparisons returning a sorted list of server responses; • Can minimize or maximize based on SeD estimations and taking into consideration the order in which the request for those performance estimations was specified at SeD level. Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  17. DIET Scheduling: Performance estimation • Collector of Resource Information (CoRI) • Interface to gather performance information • Currently 2 modules available • CoRI Easy • FAST (Martin Quinson’s PhD) • Extension for parallel program • Code analysis / FAST calls combination • Allow the estimation of parallel regular routines (ScaLAPACK-like) CoRI Manager FAST Collector CoRI-Easy Collector Other Collectors like Ganglia Max. error: 14,7 % Avg. error: 3,8 % Measured Estimated Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  18. Data Management • DAGDA • Joining task scheduling and data management • Standardized through GridRPC OGF WG. • Data Arrangement for Grid and Distributed Applications • Explicit data replication: Using the API. • Implicit data replication. • Data replacement algorithm: • LRU, LFU AND FIFO • Transfer optimization by selectingthe more convenient source. • Storage resources usage management. • Data status backup/restoration. • Join work with Gaël LeMahec (UPJV/MIS) Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

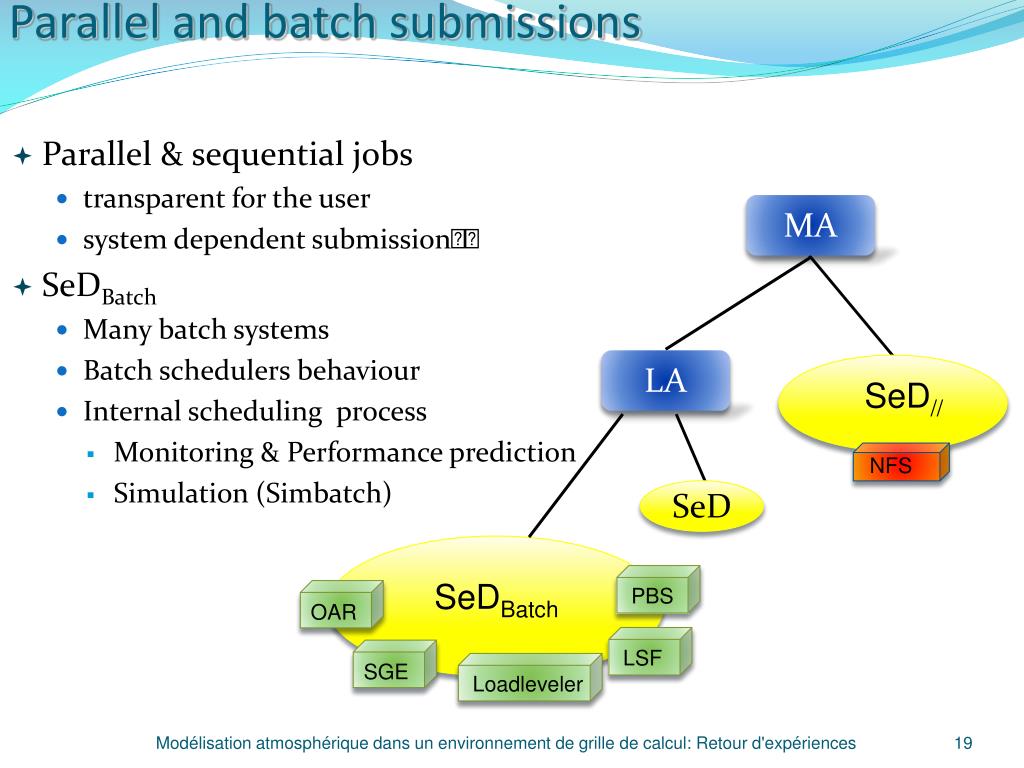

  19. Parallel and batch submissions • Parallel & sequential jobs • transparent for the user • system dependent submission • SeDBatch • Many batch systems • Batch schedulers behaviour • Internal scheduling process • Monitoring & Performance prediction • Simulation (Simbatch) SeD// MA LA NFS SeD SeDBatch OAR SGE Loadleveler PBS LSF Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  20. Conclusions • Grid-RPC • Interesting approach for several applications • Simple, flexible, and efficient • Many interesting research issues (scheduling, data management, resource discovery and reservation, deployment, fault-tolerance, …) • DIET • Scalable, open-source, and multi-application platform • Concentration on several issues like resource discovery, scheduling (distributed scheduling and plugin schedulers), deployment (GoDIET and GRUDU), performance evaluation (CoRI), monitoring (LogService and VizDIET), data management and replication (DTM, JuxMem, and DAGDA) • Large scale validation on the Grid’5000 platform • A middleware designed and tunable for different applications http://www.grid5000.org/ Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  21. Results • A complete Middleware for heterogeneous infrastructure • DIET is light to use • Dedicated to many applications • Designed for Grid and Cloud • Efficient even in comparison to commercial tools • DIET is high tunability middleware • Used in production • SysFera Compagny (11 persons today) • http://www.sysfera.com Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  22. Outline • MAR Application • Middleware: DIET • Targeted platform: CIMENT • Implementation • Conclusion Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  23. Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  24. Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  25. Outline • MAR Application • Middleware: DIET • Targeted platform: CIMENT • Implementation • Conclusion Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  26. Implementation I found a couple of bugs into the DIET workflow engine • Write the Client and the DIET Server • Workflow support • Application Deployment • Compilation of MAR under differents clusters • Foehn • Fontaine • Nanostar • IRODS support • CIGRI support • Web Portail • DIET Webboard (old fashion) Conflict on devel environment between DIET (boost, omniORB, etc.) and MAR (netcdf, ifort, etc.) I don’t want the DIET data manager. I want to use IRODS Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  27. CIGRI • Cigri is a lightweight grid middleware • Runs on top of a set of OAR clusters (OAR may be coupled with another RMS like PBS or SGE) • Manages ”best-effort” jobs Manages large set of tasks • Cigri v3 is currently under developpment and is supported by Grid'5000 and CIMENT • Complete rewrite into Ruby • Ability to manage non best-effort, infinite campaigns • Will offer a REST API • Uses OAR REST API for communication with clusters (no more SSH/SUDO) • New ”runner” design : effort to minimize the submission time overhead (crédits Bruno Bzeznik) Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  28. CIGRI • CIGRI, a light middleware • Heterogeneous sites use common administrative rules • No heavy auhtentication procedure (ldap acount) • No centralised application deployment • No centralised data management SeD// MA LA NFS SeD SeDBatch CIGRI OAR OGE Loadleveler PBS LSF Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  29. Workflow Management designed for MAR • XML file to describe the the workflow. • Conditional Workflow • <while> ($errorCode eq 0) and ($runNumber lt $nbMaxRun) </while> • Fault tolerance: Current state of the workflow is saved automatically diet_wf_save_transcript_file(profile, transcriptFileName) ; • Automatic besteffort mode management Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  30. iRODS • iRODS: Data Grids, Digital Libraries, Persistent Archives, and Real-time Data Systems • Distributed storage with iRODS • iRODS is a distributed storage management software for grid computing. • Used into the CIMENT HPC center and the EGI node (LPSC). • CIGRI users are now strongly encouraged to use it for their input/output data and applications deployment. • https ://www.irods.org Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  31. IRODS and DIET • User puts his datas into iRODS • He gets an iRODS identifier (iid) • Submits a computing request with iid through the webboard. • Algorithm • Client sends iid to Worker • Worker gets datas from iRODS • Worker computes the task with given datas Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  32. DIET Webboard: Connection Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  33. DIET Webboard for MARSimulation Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  34. DIET Webboard: MAR Configuration file Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  35. DIET Webboard: Submission Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  36. DIET Webboard: Jobs summary Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  37. DIET Webboard: Download Manager Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  38. Conclusion • Grid deployment of MAR application through DIET • CIGRI support • iRODS support • Webboard designed for application • Discussion: Which model for the next application ? users Who write the dedicated web interface? Web Portal Who write the DIET client/server? Middleware Resources Who manage the infrastructure and upgrade it? Who develop and maintain application? Application Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  39. Outline • MAR Application • Middleware: DIET • Targeted platform: CIMENT • Implementation • Conclusion Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  40. Conclusion • Technologies are avaible • CIGRI, iRODS, DIET, etc. • Resources are available • A regional Grid • More than a regional Grid: A web portal for computing services could be exist… • Many projects (ANR, European project, etc.) used founding to buy resources or to buy resources access but nothing is taken into account for the software layer integration. Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  41. Acknowledgment • Physicists Team • Hubert Gallée (LGGE) • Christophe Messager (Ifremer, Brest) • Hakim Majidi (LGGE) • Statisticians Team • Anestis Antoniadis • Céline Helbert • Clémentine Prieur (INRIA) • Laurence Viry (UJF/INRIA) • Computer Scientists Team • Bruno Bzeznik (IMAG) • Eddy Caron (ENS Lyon) • Ibrahima Cissé (SysFera) • Benjamin Depardon (SysFera) • Florent Rochette (ENS Lyon) • Laurence Viry (UJF/INRIA) Modélisation atmosphérique dans un environnement de grille de calcul: Retour d'expériences

  42. Questions ? http://graal.ens-lyon.fr/DIET
