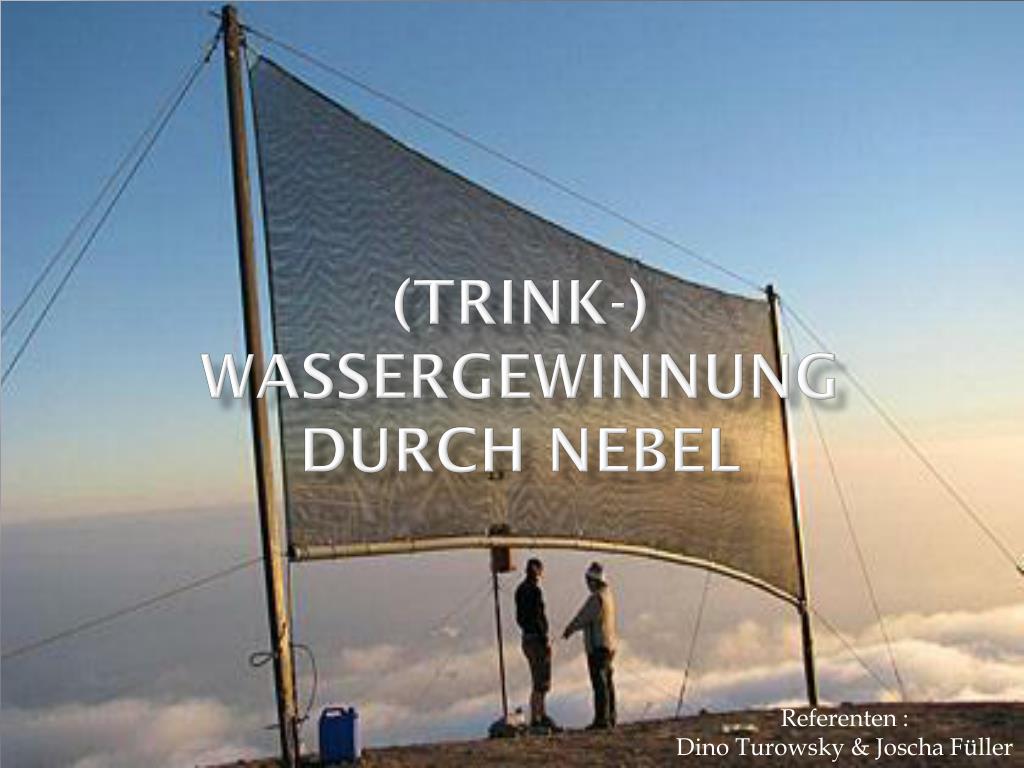

1. (Trink-)Wassergewinnung durch Nebel Referenten : Dino Turowsky & Joscha Füller

2. Gliederung • Wasserknappheit • Nebel • Klimatische Voraussetzungen • Nebelwüsten • Prinzip des „Nebel melken“ • Quellen

3. 1. Wasserknappheit • Die Oberfläche der Erde besteht zu 2/3 aus Wasser • Davon sind 97 % Salzwasser und 3 % Süßwasser • Nur 0,3 % des Süßwasser sind als Oberflächenwasser verfügbar Quelle: http://ga.water.usgs.gov/edu/waterdistribution.html

4. 1. Wasserknappheit • Wasserverteilung: Quelle: http://openlearn.open.ac.uk/mod/oucontent/view.php?id=399875&extra=thumbnail_id4255311

5. 1. Wasserknappheit Problematik in wasserarmen Gebieten: • Armut • Fehlendes Know-How • Große Entfernung zu den Wasserquellen • Teilweise verunreinigte Wasserquellen Quelle:http://www.lebenskleidung.de/alt/images/indiawater.jpeg

6. 2. Nebel Definition von Nebel: „…Teil der Atmosphäre in dem Wassertröpfchen fein verteilt sind, und der in Kontakt mit dem Boden steht, wobei die Wassertröpfchen durch Kondensation des Wassers der feuchten und gesättigten Luft entstanden sind. Erst bei einer Sichtweite von weniger als einem Kilometer wird von Nebel gesprochen.“

7. 2. Nebel Arten von Nebel: http://sciencev1.orf.at/science/news/88765.html

8. 3. Klimatische Voraussetzungen Gebiete mit häufigem Nebel:

9. 3. Klimatische Voraussetzungen Küstennebel: • Warme Luft strömt Richtung Küste und trifft dort auf eine kalte Meeresströmung • Wasserdampf der Luft kondensiert • Wolken bilden sich, durch Temperaturverlust können diese nicht aufsteigen • Es bildet sich eine stabile Schichtung • Nebel entsteht • Der Wind treibt den Nebel landeinwärts

10. 3. Klimatische Voraussetzungen Beispiel Marokko: -Warme Luft von den Azoren trifft auf den kalten Kanarenstrom -Nebel entsteht, es bildet sich eine Inversionswetterlage -Nebelmonate sind Dezember bis Juni

11. 3. Klimatische Voraussetzungen • Bergnebel (orografischer Nebel): • orografischer Nebel bildet sich dann, wenn feuchte Luft unter adiabatischer Abkühlung an Hängen aufsteigt • die Abkühlung erfolgt hier aufgrund der Erniedrigung des Luftdrucks • Zu dieser Nebelform kommt es nur dann, wenn das Kondensationsniveau unterhalb des Gipfels bzw. Grats liegt • Stabile orographische Nebel existieren überall dort, wo eine stabile Windströmung beständig Luftmassen an ein Gebirge führt • Dieses ist vor allem in Regionen mit Passateinfluss der Fall, also zum Beispiel in den südlichen Anden oder in Madagaskar • Beispiel: Nepal im Himalaja

12. 4. Nebelwüsten • Namib (Namibia) • Kalter Benguela-Strom • Durchschnittlich 20 mm Niederschlag pro Jahr • Aber ca. 200 Nebeltage im Jahr

13. 4. Nebelwüsten • Atacamawüste (im Norden von Chile) • Liegt im Regenschatten der Anden • Kalter Humboldstrom • Trockenste Wüste der Erde • Ca. 0,5mm Niederschlag im Jahr • Mehrere Hundert Nebeltage pro Jahr Quelle: http://www.geschichteinchronologie.ch

14. 5. Prinzip des „Nebel melken“ Material für Nebelkollektor: • Aufspannvorrichtung (Gestell) • Netz aus Kunststofffasern • Auffangvorrichtung • Wassertank Voraussetzung: • Wind • Nebel Quelle:http://www.betterplace.org/paperclip/000/190/233/default_170-nebelernte.jpg

15. Wind treibt Nebel durch senkrecht stehendes Netz • Die Nebeltröpfchen bleiben am feinmaschigem Netz hängen und bilden größere Tropfen • Dies geschieht solange, bis die Tropfen schwer genug sind und in die Ablaufrinne fließen Funktionsweise: • Das gewonnene Wasser wird in Tanks gespeichert • Verlust: bei 30° Schiefstellung ca. ¼ weniger Leistung

16. Fertig Installierte Nebelkollektoren Quelle:http://egomera.de/phpBB3/ego_bilder/pictures/use/get/La%2BGomera%2BRegenf%25C3%25A4nger%2BeGomera%2B-2995.jpg Quelle: http://www.ped-world.org/Aktuelles_files/IMG_5241.jpg • Leistung: • Bei guten Verhältnissen bis zu 5 Liter Wasser pro m² Netz am Tag • Kann ca. 50 % der Feuchtigkeit des Nebels entziehen

17. 5. Prinzip des „Nebel melken“ Wassernutzung: • Trinkwasser (erfüllt WHO Standards) • Häusliche Nutzung • Landwirtschaft

18. 5. Prinzip des „Nebel melken“ Vorteile: • Einfache Installation • Günstig in der Anschaffung: • Gestell: Möglichkeit der Nutzung vorhandener Materialien • Netz: Kunststoffnetze werden vor Ort auch als Sonnenschutz oder im Gartenbau verwendet (Kosten ~ 10 € pro Netz) • Geringer Instandhaltungsaufwand • Kaum Fachkräfte benötigt

19. 5. Prinzip des „Nebel melken“ Nachteile: • Nur in bestimmten Regionen möglich • Wetterabhängig • Begrenzte Leistung Fazit: • Für ärmere Regionen mit geringer Wasserverfügbarkeit und hohem Nebelaufkommen lohnende Technik • Verbessert Situation aber keine endgültige Lösung

20. Installierte Anlagen (und Projekte): • Chile • Ecuador • Guatemala • Peru • Namibia • Oman • Jemen • Nepal • Eritrea • Äthiopien • Marokko • Haiti • Dom. Rep.

21. Vielen Dank für Ihre Aufmerksamkeit !

22. 6. Quellen • http://bazonline.ch/wissen/natur/Nebel-melken-Die-neue-Art-Trinkwasser-zu-gewinnen/story/28890336 • http://www.welt.de/welt_print/wissen/article8628119/Nebel-zu-melken-ist-effizient.html • www.wikipedia.de • http://www.stern.de/wissen/natur/trinkwassergewinnung-die-den-nebel-ernten-1586254.html • http://www.prosieben.de/tv/galileo • http://www.wetter24.de/wetter-news/news/ch/6079f0c80e1b08a7649b082ea3655b14/article/nebel_melken.html • http://www.fogquest.org
