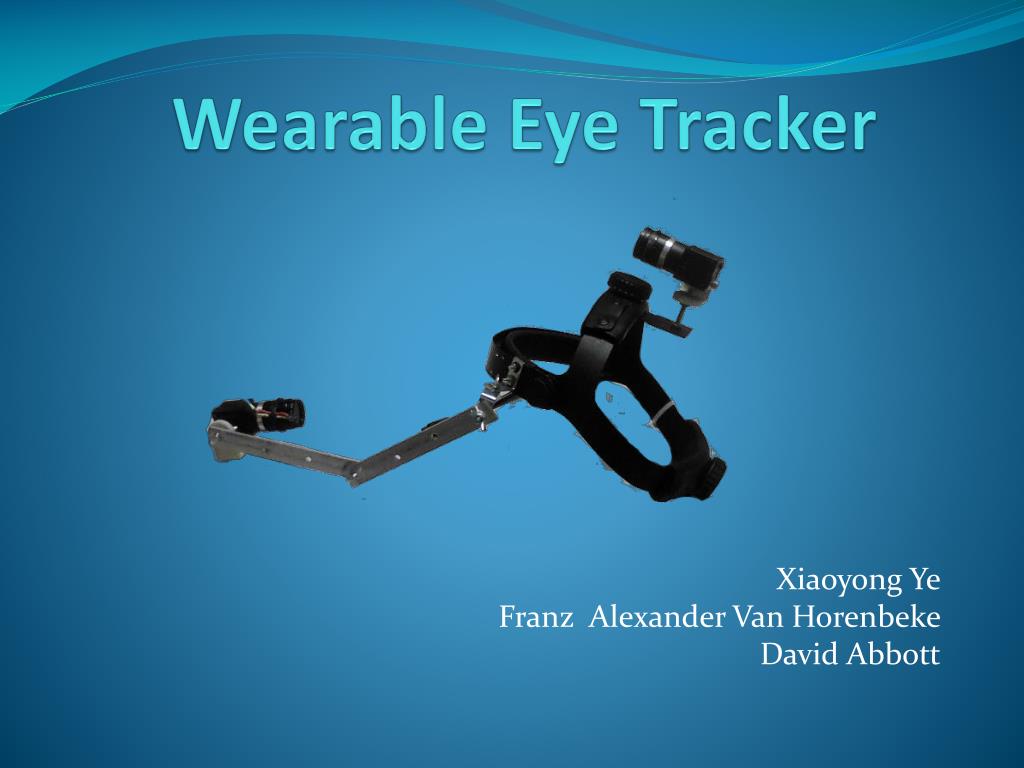

  1. Wearable Eye Tracker Xiaoyong Ye Franz  Alexander Van Horenbeke David Abbott

  2. Index • Introduction • Background • Hardware • Software • System Design • Algorithm • PupilLocalization • Ellipse Fitting • Calibration • Homographic Mapping • Experimental Results • FutureWork

  3. Introduction • A completesystemable to tracktheuser’seye and mapthepositionoftheirpupilwiththe area at whichthey are looking at inthesceneinfrontofthem

  4. Background • Wearable Eye-Tracking information • Who has done previous work • What they have used • Recent Methods used with eye tracker

  5. Objectives • Hardware • Wearable • Low-Cost • Light and Confortable • Moveableeye-camera • Software • Real-Time • Accurate

  6. Hardware • Head-MountedGear • TwoCameras: • SceneCamera • EyeCamera

  7. Hardware SceneCamera • Capturesthesceneinfrontoftheuser • Fixed to thehead EyeCamera • Capturestheeye • With 5 DOF withrespect to thehead

  8. System Design Eye Image Scene Image Yes Calibration Done? Pupil Localization No Ellipse Fitting Marker Detection Calculate Homography Ellipse Center Mapping

  9. Pupil Localization • Automatic Threshold (Modified Otsu’s Method) • Image Morphology(Dilation, Erosion) • Connected Components Analysis(Find Pupil) • Pupil Center Estimation

  10. Histogram of an Eye Image Background Pupil Graylevel Threshold

  11. Pupil Localization Threshold Erosion Connect Components Pupil Detection Dilation Fill holes

  12. Ellipse Fitting • 1. Updating the pupil Center • 2. Need 5 points for Fitting Ellipse model • 3. RANSAC to deal with noisy points

  13. EllipseFitting Edge Image • RANSAC method Starburst Algorithm Feature Points RANSAC Ellipse Fitting

  14. Calibration • Relationship between Ellipse center to Scene Image * = Homography Pupil Center Scene Position

  15. Solving for homographies X’= Hx • 8 degrees of freedom in 3 x 3 matrix H, so at least n = 8 pairs of points are sufficient to determine it • Set up a system of linear equations: Ah = 0 • where vector of unknowns h = [a,b,c,d,e,f,g,h]T • Need at least 8 eqs, but the more the better… • Solve for h. solve using least-squares

  16. calibration method 1. Look at Scene Marker and Press corresponding number on keyboard, 2. Each marker press 2 to 3 times. 3. Randomly select 8 pairs of points to calculate Homography.(Repeatly) 3. Choose the best Homography matrix.

  17. Mapping (x2, y2) (x1, y1)

  18. ExperimentalResults • Frame rate 25/second • Accurate Pupil Ellipse • Mapping error is low( 13 pixels in 640*480 image)

  19. Demo • Link • http://www.youtube.com/watch?v=lBXLpsXBGOA&context=C25ea4ADOEgsToPDskIo6A6rLXR8eySvaEf82q6h

  20. FutureWork • Hardware • Lighter cameras • Scene camera position • Software • Use corneal refletion • Try different mapping techniques

  21. Thank you!
