Analyse statistique des séries de mesures

1. Université Paris 6 Pierre et Marie Curie Université Versailles Saint-Quentin Institut Pierre-Simon Laplace des Sciences de l’Environnement Analyse statistique des séries de mesures LATMOS Philippe Keckhut

2. Analyse de régression : tendance T2 = R2 * Fc / S (ti-tm)2 incertitude sur la tendance variablité n d’ temps

3. Auto-correlation • Décroissance exponentielle • Temps caractéristique jours Fc=(1+/(1- • Longues séries temporelle (plusieurs décenies) t • Optimisation si la variabilité est limitée à la variabilité atmosphérique R • Mesures fréquentes -> moyennes mensuelles

4. Echelle temporelle et signification statistique Temps nécessaire pour une détection significative (2s)

5. Analyse multi-régression Forçages naturels (solaire, volcanique) et anthropiques Ramaswamy et al, Rev. Geoph., p71, 2001

6. Erreur Méthodologique • L’erreur méthodologique dépend du bruit • Après 20 ans l’erreur méthodologique est négligeable

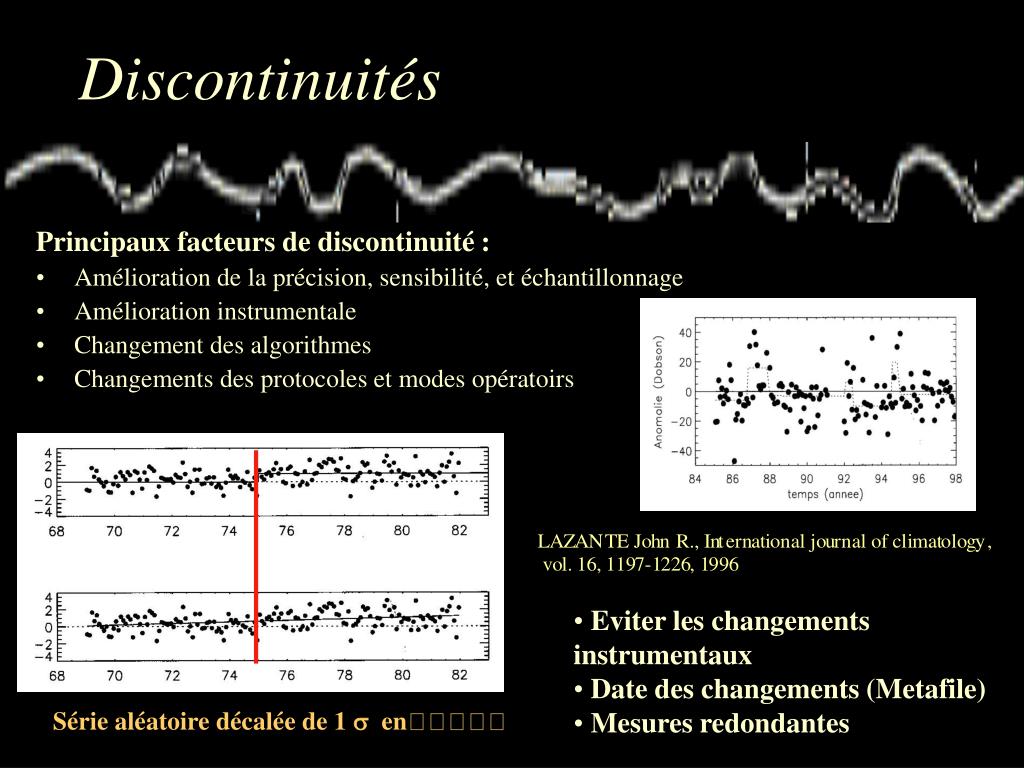

7. Discontinuités Principaux facteurs de discontinuité : • Amélioration de la précision, sensibilité, et échantillonnage • Amélioration instrumentale • Changement des algorithmes • Changements des protocoles et modes opératoirs • Eviter les changements instrumentaux • Date des changements (Metafile) • Mesures redondantes Série aléatoire décalée de 1 s en

8. Changements Instrumentaux des fusées Estimated from the time serie analyses Estimated from the aerothermic calculations

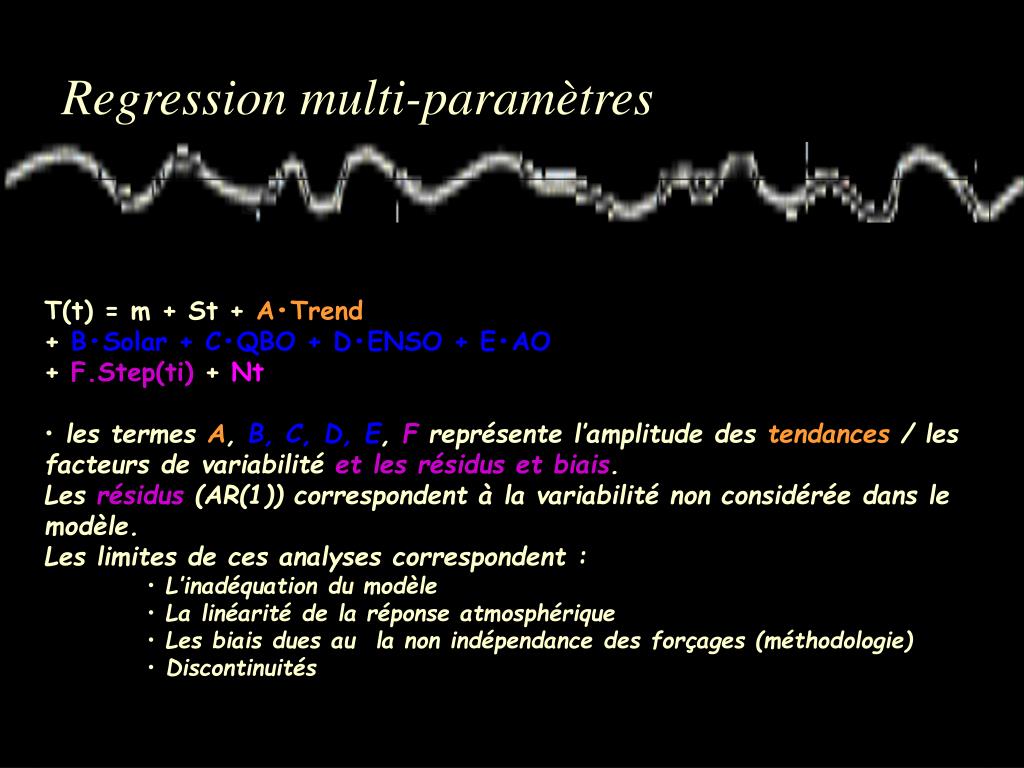

9. Regression multi-paramètres • T(t) = m + St + A•Trend • + B•Solar + C•QBO + D•ENSO + E•AO • + F.Step(ti) + Nt • les termesA, B, C, D, E, F représente l’amplitude des tendances / les facteurs de variabilité et les résidus et biais. • Les résidus (AR(1)) correspondent à la variabilité non considérée dans le modèle. • Les limites de ces analyses correspondent : • L’inadéquation du modèle • La linéarité de la réponse atmosphérique • Les biais dues au la non indépendance des forçages (méthodologie) • Discontinuités

10. Marées atmosphériques • Les marées sont dues à l’absorption du rayonnement solaire par l’ozone et la vapeur d’eau • Ce forçage induit des oscillations en phase avec le cycle diurne • Ce forçage induit de larges amplitudes dans la haute stratosphère et dans la mésosphère • Ces signatures s’observent à partir des lidars et les satellites 6K MLS/UARS 1 hPa Lidar La Réunion GSMW Les marées induisent des biais dans les comparaisons de données, les tandances et la validation satellitaire

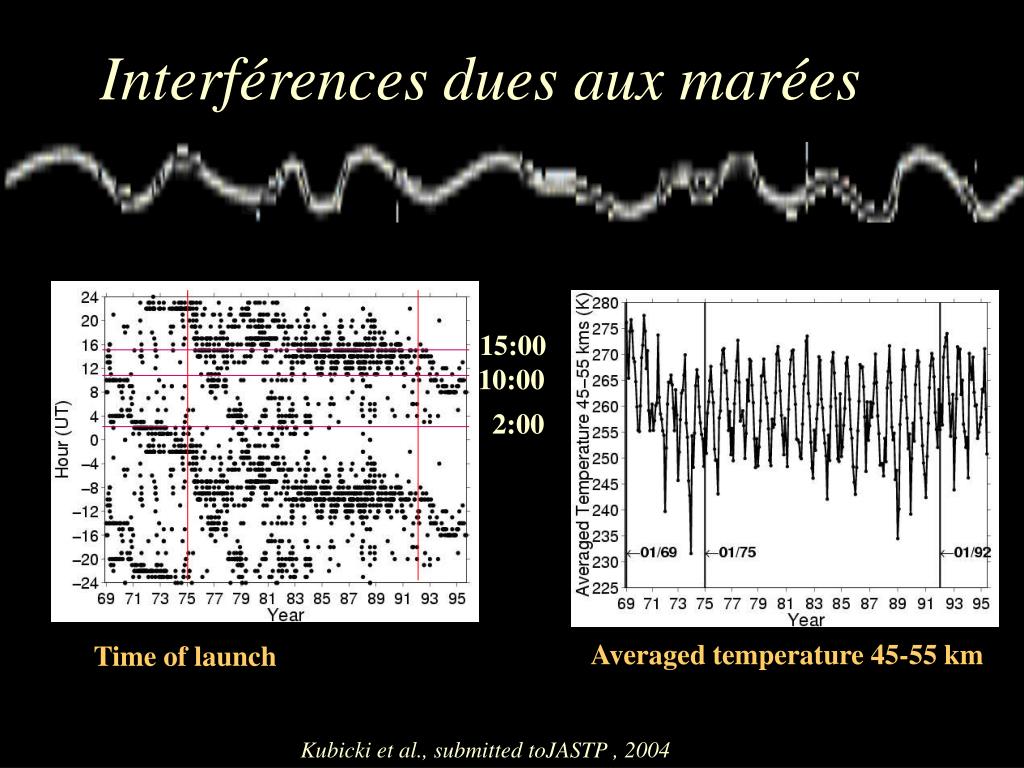

11. Interférences dues aux marées 15:00 10:00 2:00 Averaged temperature 45-55 km Time of launch Kubicki et al., submitted toJASTP , 2004.

12. Influences des marées sur la tendance Keckhut et al., J. Geophys. Res., p447, 1999

13. Tendances en fonction de la latitude Wallops, --- Wallops OHP US tropical °°°° OHP, _ _ US tropical Volgograd Volgograd Summer Winter Riory Riory, …. US tropical: 8°S-34°N Wallops Island: 37,5°N Ryori, Japan: 39°N OHP, France 44°N Volgograd 49°N Kubicki et al., submitted toJASTP, 2004.

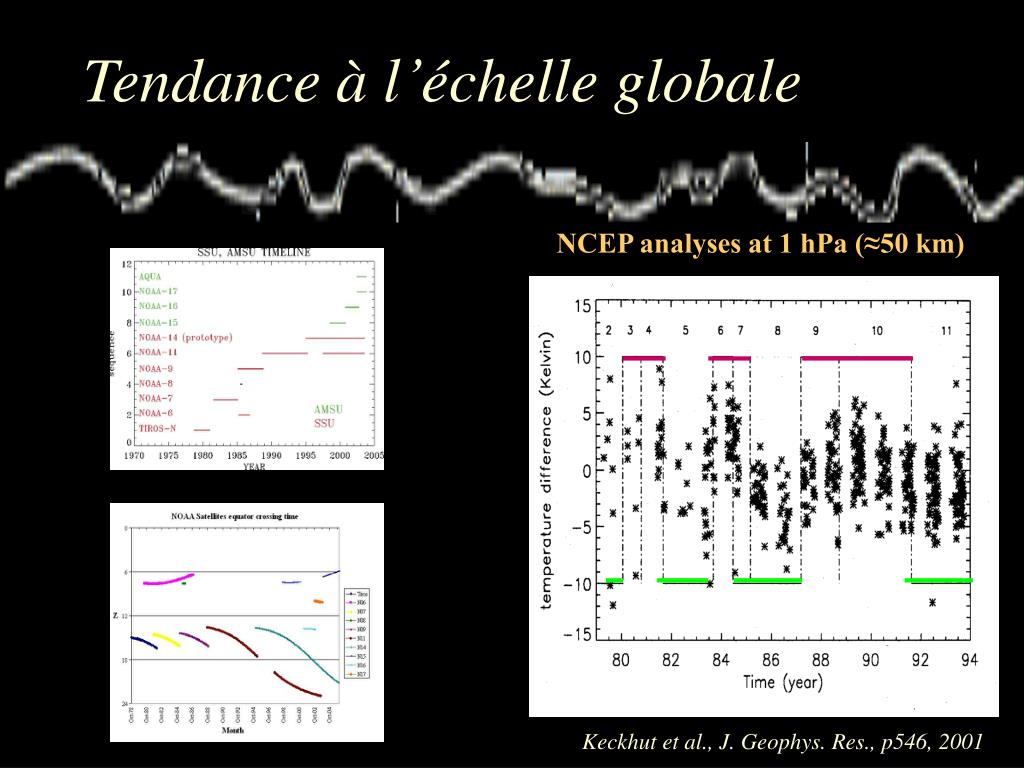

14. Tendance à l’échelle globale NCEP analyses at 1 hPa (≈50 km) Keckhut et al., J. Geophys. Res., p546, 2001

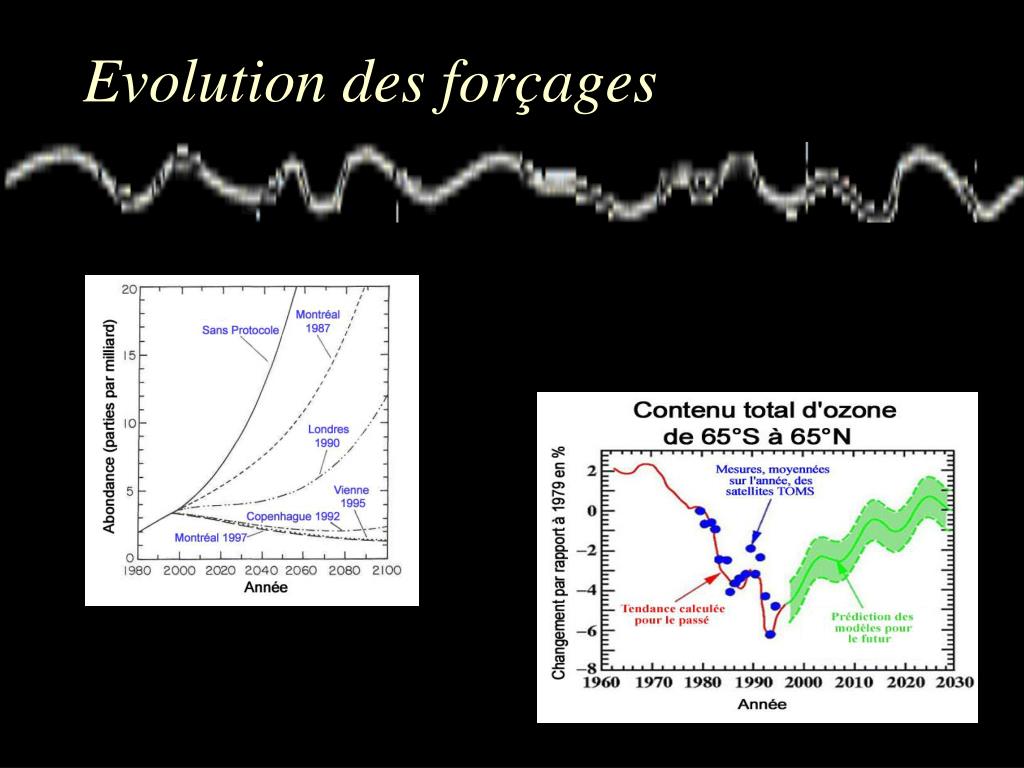

15. Evolution des forçages

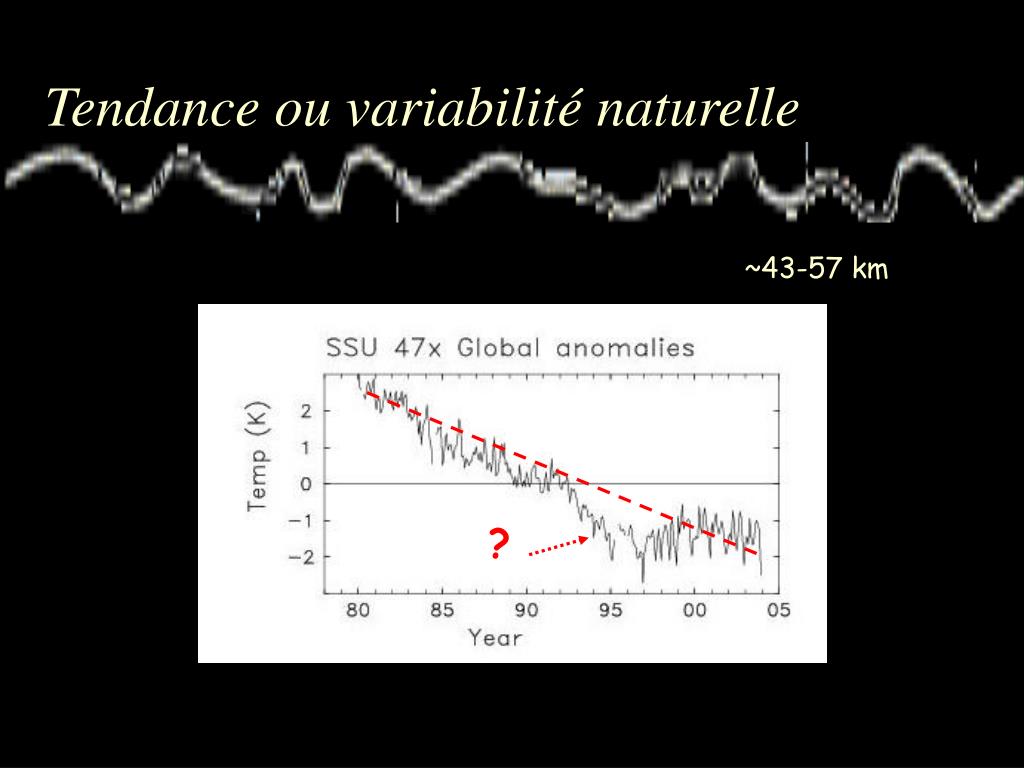

16. Tendance ou variabilité naturelle ~43-57 km ?

17. Tendance ou variabilité naturelle ~43-57 km ?

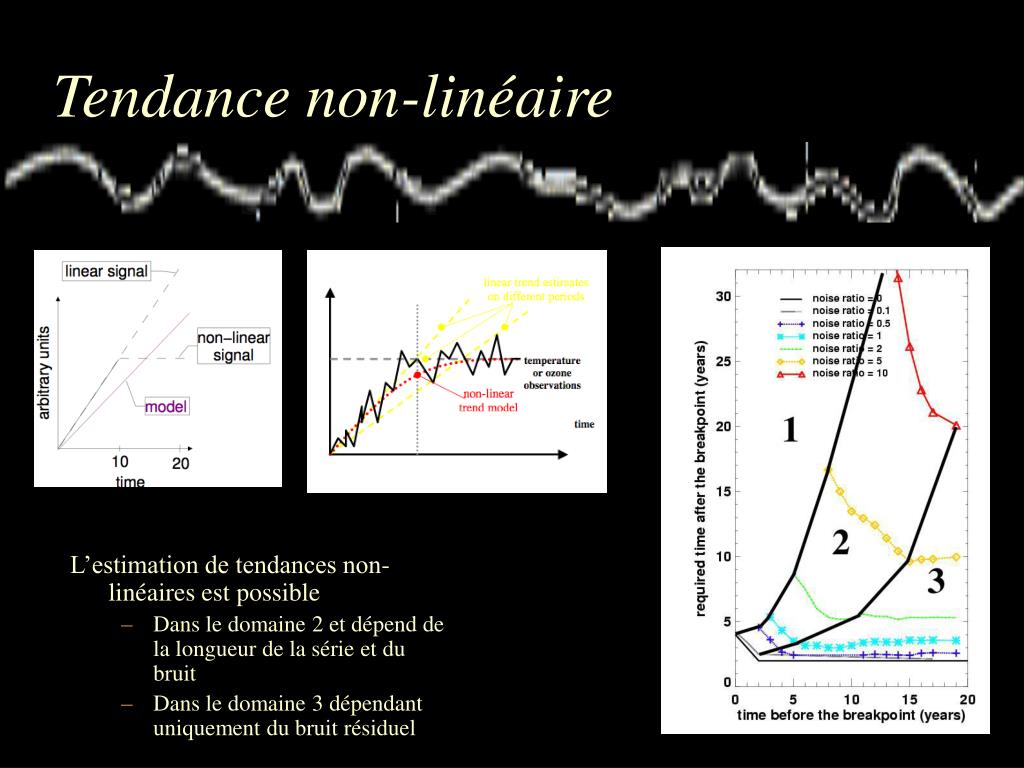

18. Tendance non-linéaire L’estimation de tendances non-linéaires est possible • Dans le domaine 2 et dépend de la longueur de la série et du bruit • Dans le domaine 3 dépendant uniquement du bruit résiduel

19. Résultats concernant la température • Tendances linéaires varient en fonction de la durée des séries • Terme non-linéaire indique l'inflexion des tendances et stabilise la tendance générale

20. Stratégie de surveillance lors d’une variabilité importante et multiple Transport horizontal Cycle hydrologique Transport vertical Sources Distribution des anomalies

21. Cas de la haute troposphère

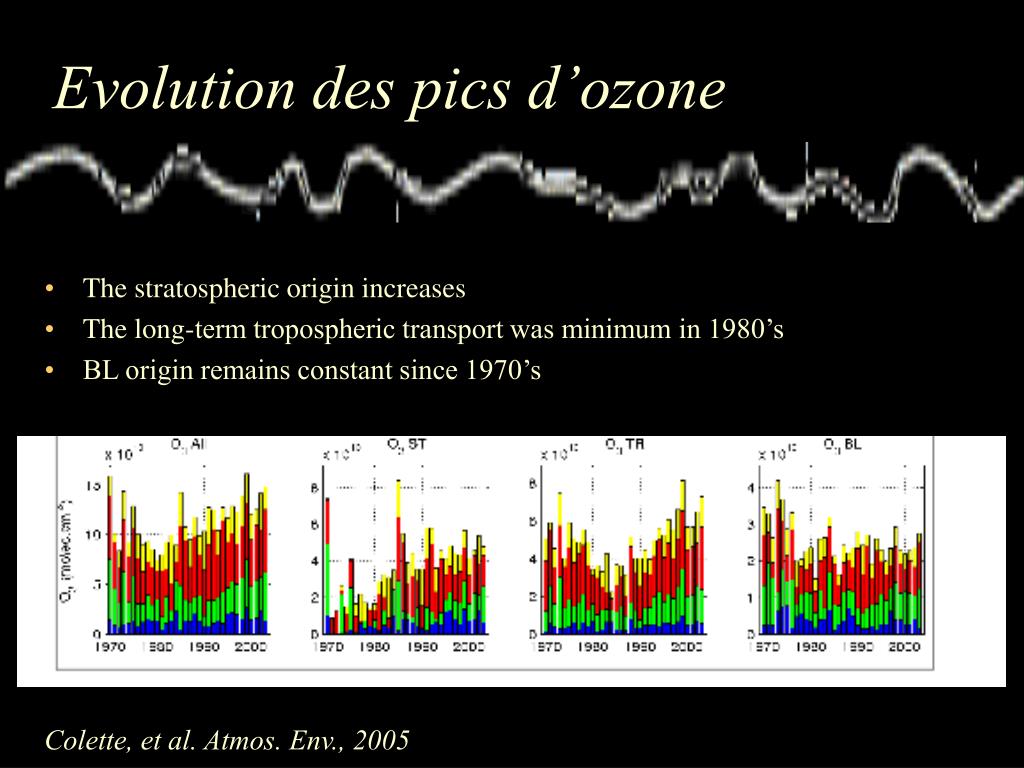

22. Evolution des pics d’ozone • The stratospheric origin increases • The long-term tropospheric transport was minimum in 1980’s • BL origin remains constant since 1970’s Colette, et al. Atmos. Env., 2005

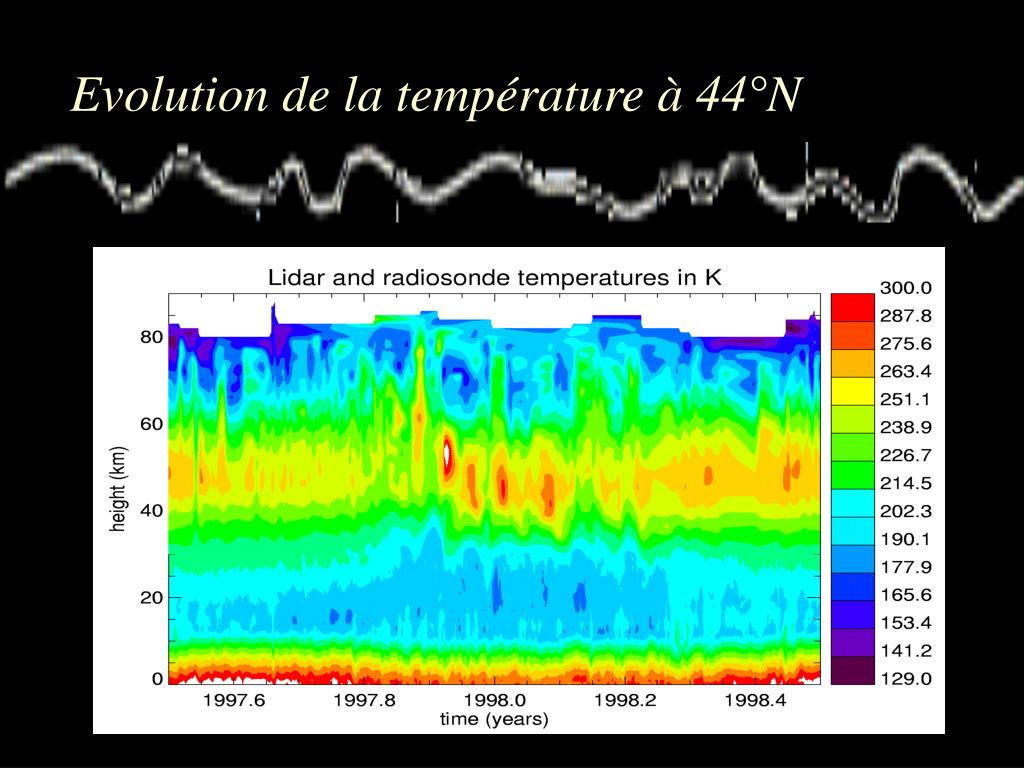

23. Evolution de la température à 44°N

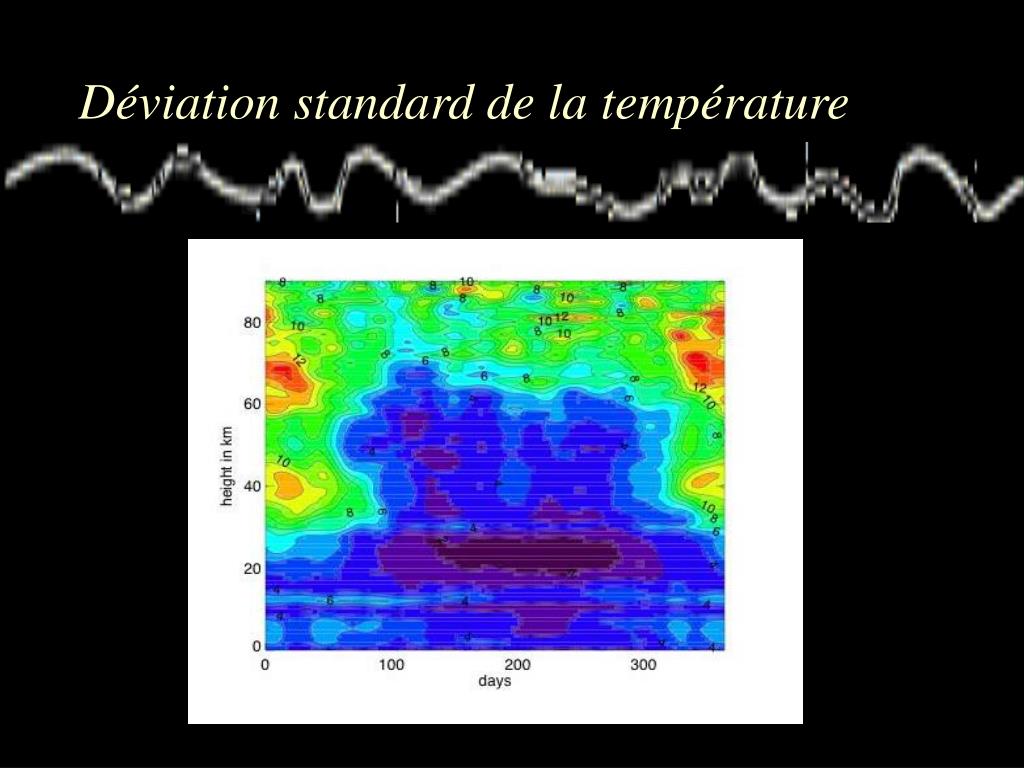

24. Déviation standard de la température

25. EOF of T profiles – Summer (April to Oct)

26. EOF of T profiles – Winter (Dec-Jan-Feb)

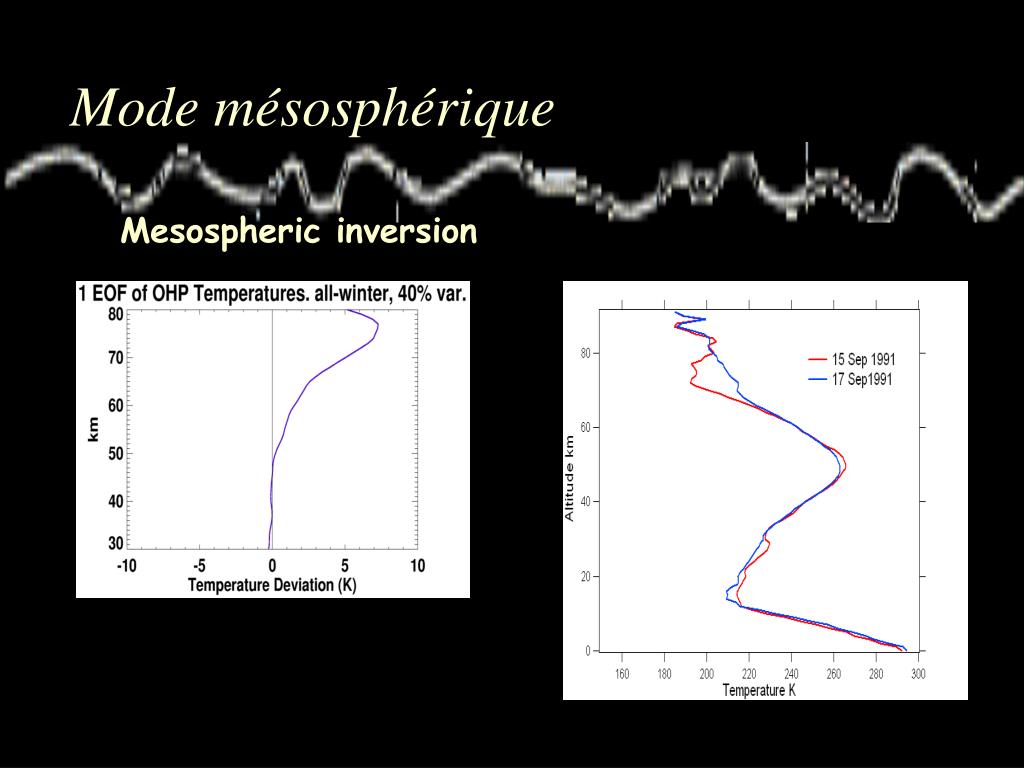

27. Mode mésosphérique Mesospheric inversion

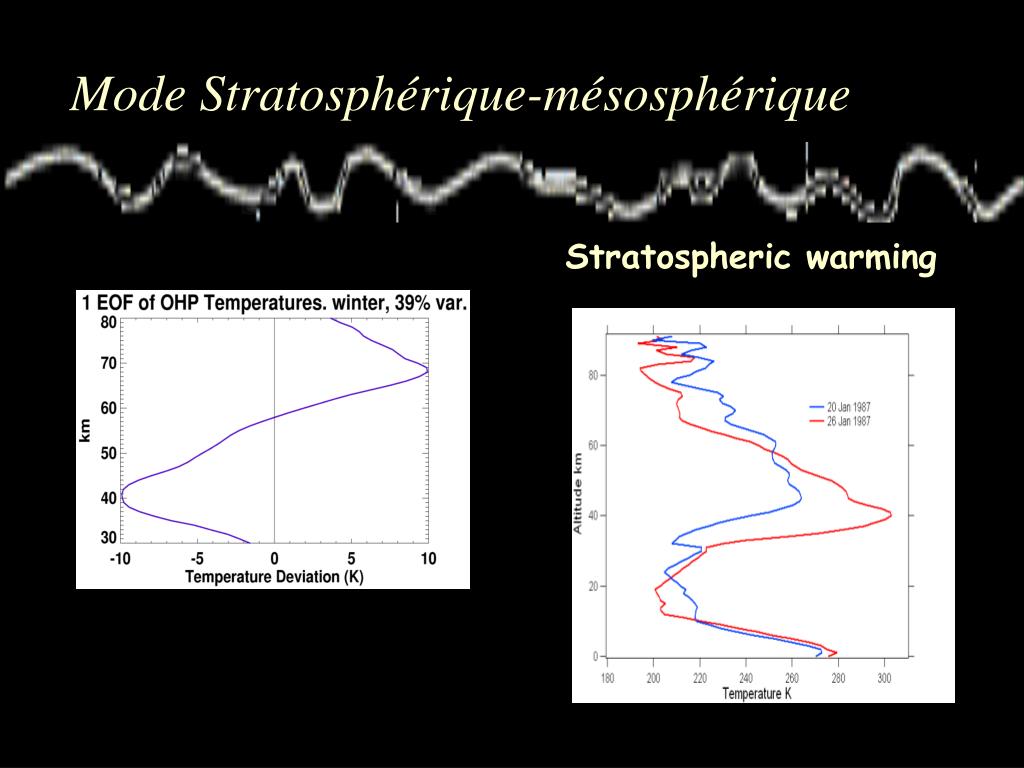

28. Mode Stratosphérique-mésosphérique Stratospheric warming

29. Réponse de l’atmosphére aux cycles de 27-jours Wavelet analyses Interferences avec les ondes planétaires MgII solar flux Lidar temperature

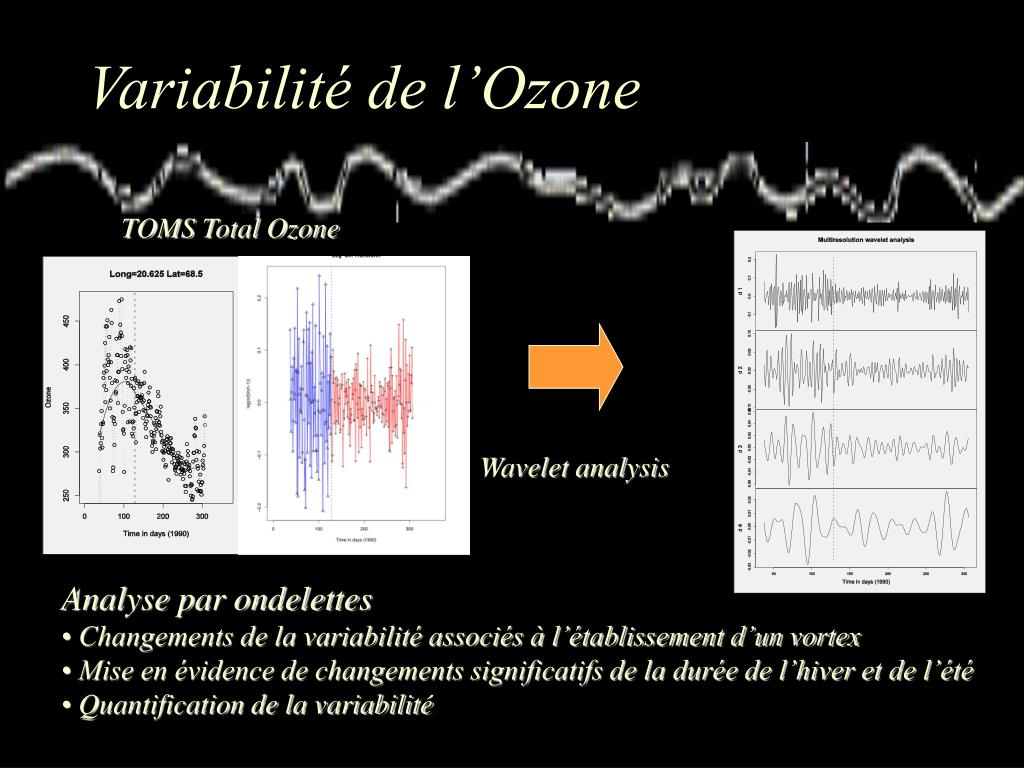

30. Variabilité de l’Ozone TOMS Total Ozone Wavelet analysis • Analyse par ondelettes • Changements de la variabilité associés à l’établissement d’un vortex • Mise en évidence de changements significatifs de la durée de l’hiver et de l’été • Quantification de la variabilité

31. Résultats de l’analyse de la variabilité 1. Ozone variability is associated to the occurrence of stratospheric warmings 2. The winter variability sems to be asscociated with solar cysle

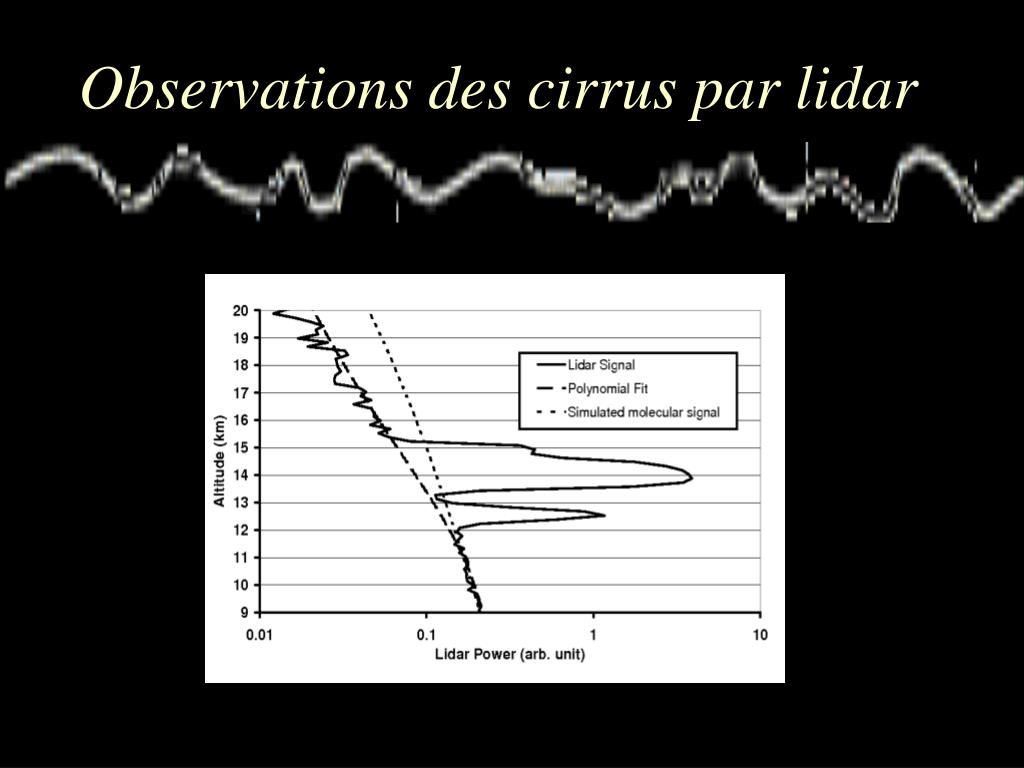

32. Observations des cirrus par lidar

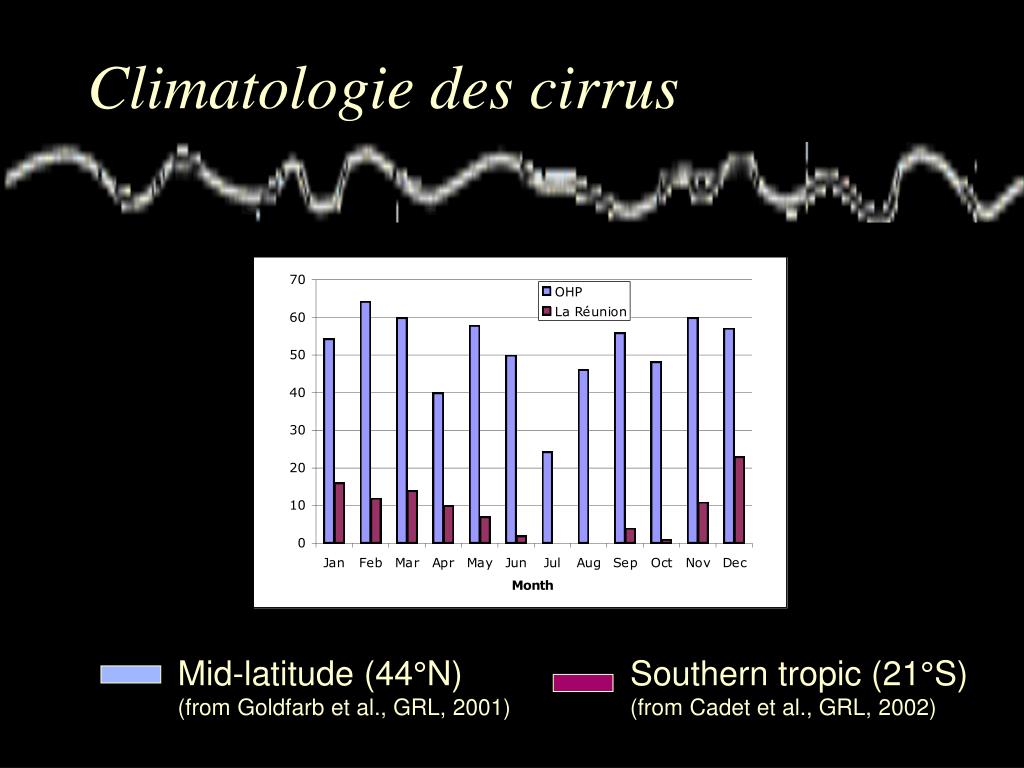

33. Climatologie des cirrus Mid-latitude (44°N) (from Goldfarb et al., GRL, 2001) Southern tropic (21°S) (from Cadet et al., GRL, 2002)

34. Cirrus à l’OHP 1997-1999 Classe d’épaisseur optique de A à F • Les cirrus sub-visibles correspondent à une épaisseur optique t < 0.03 • Distribution et fréquence d’occurrences indépendant de la saison • 3 classes identifiées, fonction de l’altitude et épaisseur des nuages

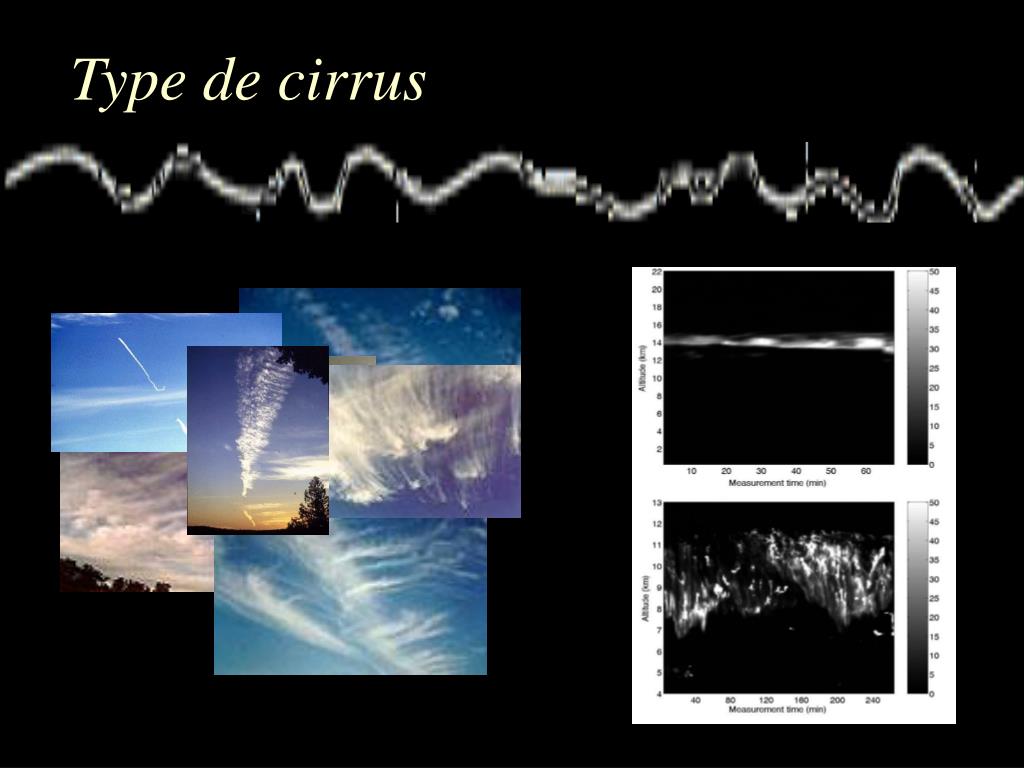

35. Type de cirrus

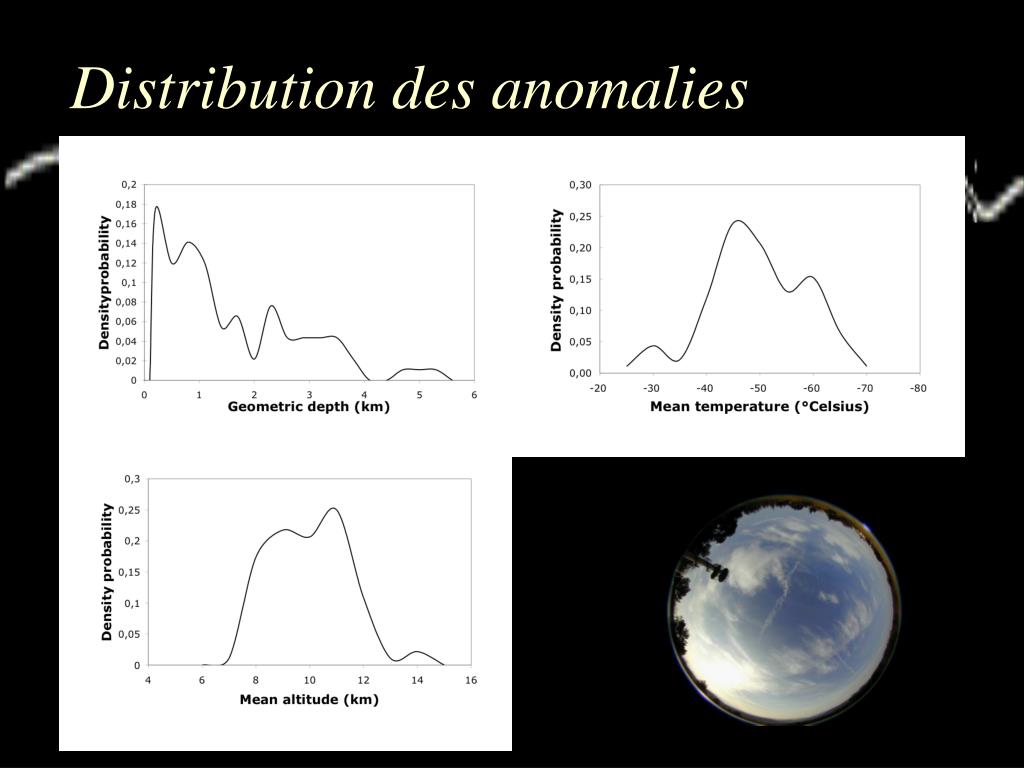

36. Distribution des anomalies

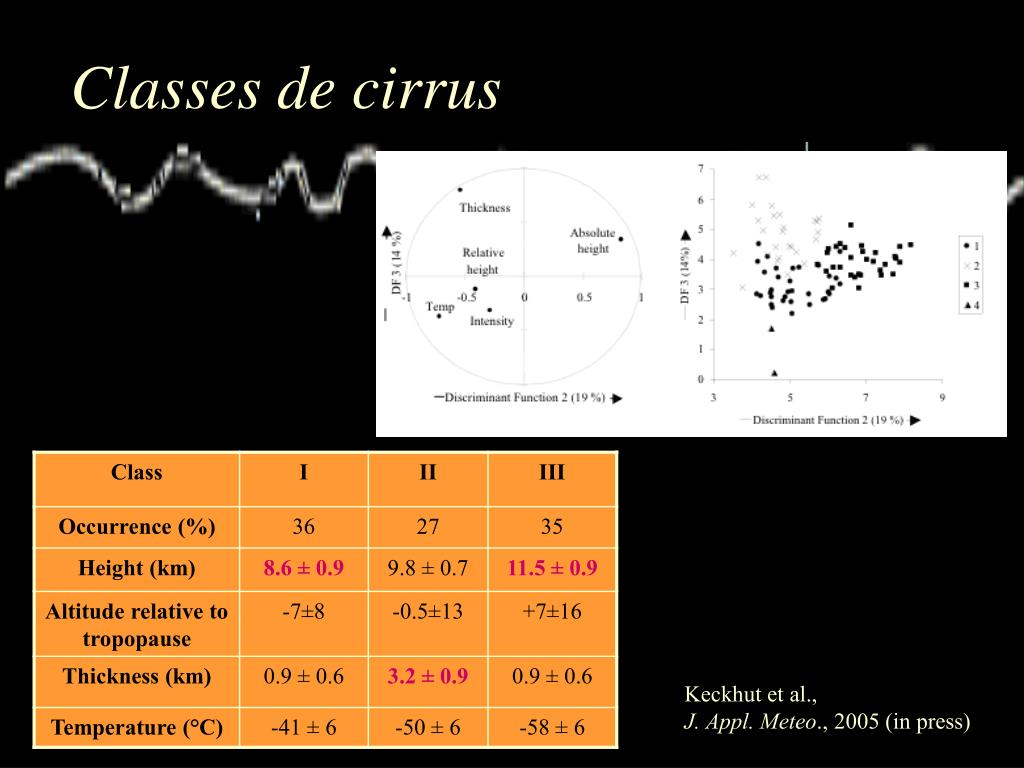

37. Classes de cirrus Keckhut et al., J. Appl. Meteo., 2005 (in press)

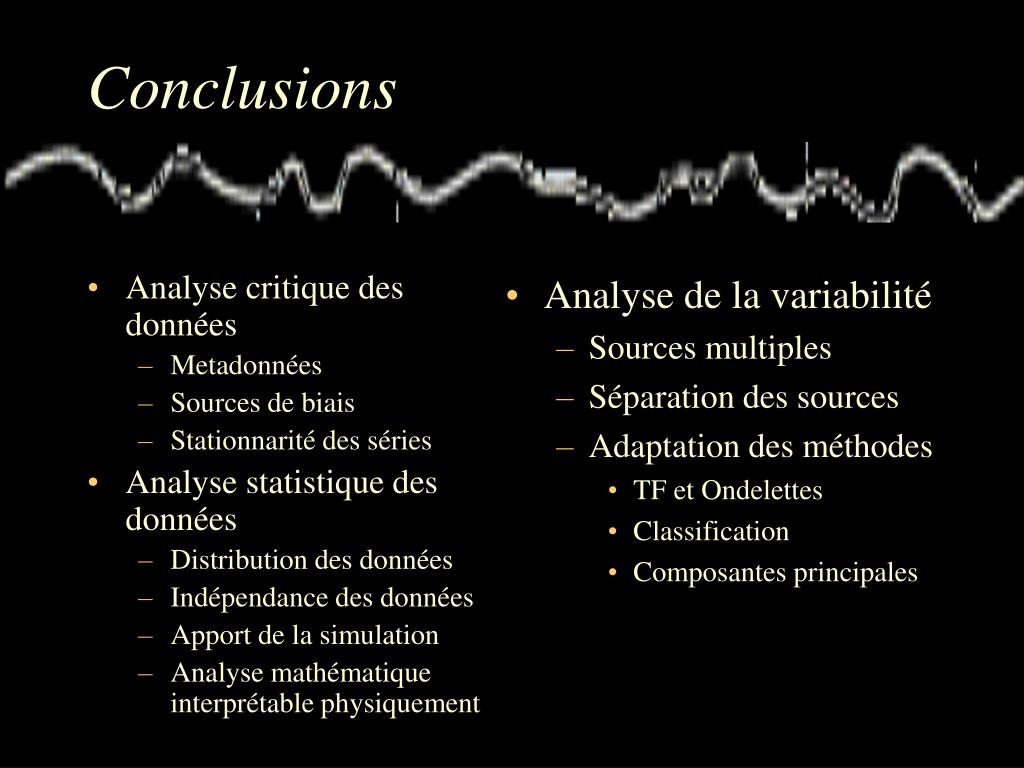

38. Analyse critique des données Metadonnées Sources de biais Stationnarité des séries Analyse statistique des données Distribution des données Indépendance des données Apport de la simulation Analyse mathématique interprétable physiquement Analyse de la variabilité Sources multiples Séparation des sources Adaptation des méthodes TF et Ondelettes Classification Composantes principales Conclusions

39. Le Lidar rétrodiffusion Occurrence des nuages + diffusion moléculaire

40. Lidar Rayleigh : Profil de température • S’applique pour de la diffusion moléculaire • Densité et la pression sont des mesures relatives • La température est déduite à partir de la lois des gaz parfait est une estimation absolue
