  1. CAPITULO II DISEÑO DEL SISTEMA DE CONTROL Y MONITOREO DEL PROCESO

  2. Introducción • Avance Tecnológico. • La Automatización Industrial es la tecnología o conjunto de procedimientos que se llevan a cabo ¡sin la intervención humana, únicamente con la acción directa de dispositivos eléctricos, neumáticos, entre otros. • Prácticamente todas las industrias alrededor del mundo poseen al menos un pequeño sistema automático. • SCADA (Supervisión, Control and Data Adquisition)

  3. Herramientas para su Implementación • Hardware de Control (Circuito lógico programable PLC). • Software de programación (Cimplicity). • Sistema de control y adquisición de datos (SCADA-LOOKOUT 5.1). • Drives de comunicación • Protocolos de comunicación con las demás aplicaciones. • Computador (PC).

  4. Selección del PLC • La cantidad de instrumentos de medición que se utilizan “Entradas Digitales/Analógicas”. • La cantidad de elementos de mando o regulación que existe “Salidas Digitales/Analógicas”. • El tipo de interacción del operario con el sistema “Interfase Humano-Maquina”. • Tipo de Comunicación. • Consideraciones de costo. • Software de programación.

  5. Versamax Nano/Micro PLC Modelo IC200UAL006. 13 Entradas Digitales 2 Entradas Analógicas 110/220 VAC 1 Salida Analógica 24 Vdc 1 Salida Analógica 9 Salidas por Rele

  6. SCADA LOOKOUT • La arquitectura de Lookout es basada en objetos y conexiones entre ellos, objetos son representaciones de Software tal como botoneras, contadores, etc. • Cada objeto encasula una especifica funcionalidad.

  7. Implementación del Sistema SCADA con Lookout 5.1 Diseño de la Interfase Hombre-Máquina (HMI)

  8. Diseño de la Interfase Grafica Lookout proporciona una extensa gama de gráficos Meta file con extensión (wmf) y los bitmap con extensión Bmp. Tanks

  9. Configuración de la comunicación con el PLC. Para establecer la comunicación con el PLC, Lookout proporciona objetos drives. El Driver es un objeto, que al ser configurado permite la comunicación de Lookout con el Hardware de control (PLC). Existen varios tipos de drives que permiten comunicarse con diferentes marcas de PLC el que se utilizo es el GE_Series90 que se comunica con los GE Fanu series 90 via puerto serial (COM1) usando el protocolo SNPX. Creación de Objeto Driver

  10. Configuración de Objeto Driver GE_series 90. Nombre del Objeto Driver Modelo del PLC Protocolo Puerto Serial Velocidad de Transmisión Paridad Muestreo de Entradas/Salidas

  11. Comunicación de Kepserver con Lookout Lookout puede operar como un cliente OPC para comunicarse con Kepserver a través del objeto OPC Client. Configuración del Objeto OPC Client Nombre del Objeto Driver Nombre del Servidor OPC KEPware.KEPServerEx.V4 Parámetros del grupo OPC Tiempo de actualización del servidor/cliente mseg

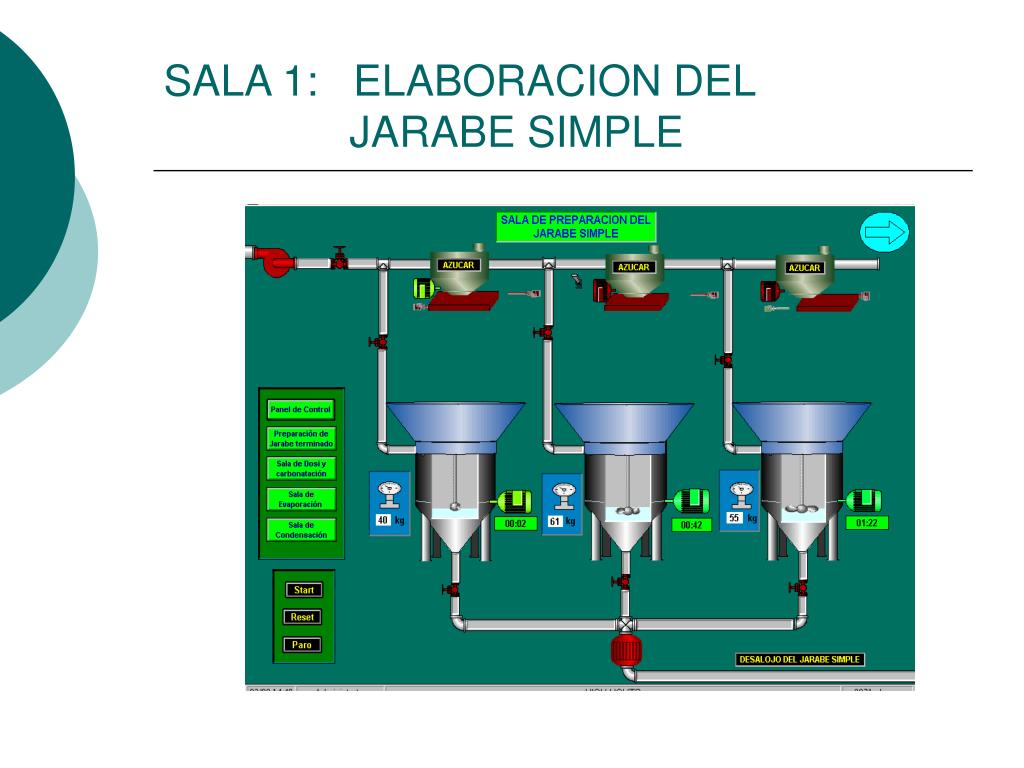

  12. SALA 1: ELABORACION DEL JARABE SIMPLE

  13. ESTABLECER LOS PARAMETROS DE EJECUCION DEL PROCESO

  14. INICIAR PROCESO INGREDIENTES TIEMPOS DE MEZCLA ACTUALIZAR

  15. MATERIA PRIMA EMPLEADA

  16. TIEMPO DE FUNCIONAMIENTO DE LOS AGITADORES Minutos Segundos

  17. CARGANDO DATOS

  18. SALA 2: PREPARACION DE JARABE TERMINADO

  19. SALA 3: DOSIFICACION Y CARBONATACION DE LA BEBIDA

  20. SALA 4: PANTALLA DE EVAPORACION

  21. SALA 4: PANTALLA DE EVAPORACION

  22. PANEL DE CONTROL
