V 1 = j w L 1 I. V 2 = j w L 2 I. I. M. L 2. L 1. I. Figure 13.6. V รวม = j w L 1 I + j w L 2 I = j w I ( L 1 + L 2 ) = j w I L รวม. + j w M + j w M. + 2 M. + 2 M. L รวม = L 1 + L 2. V 1 = j w L 1 I. V 2 = j w L 2 I. I. M. L 2. L 1. I. Figure 13.6.

don
Télécharger la présentation

L 1

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

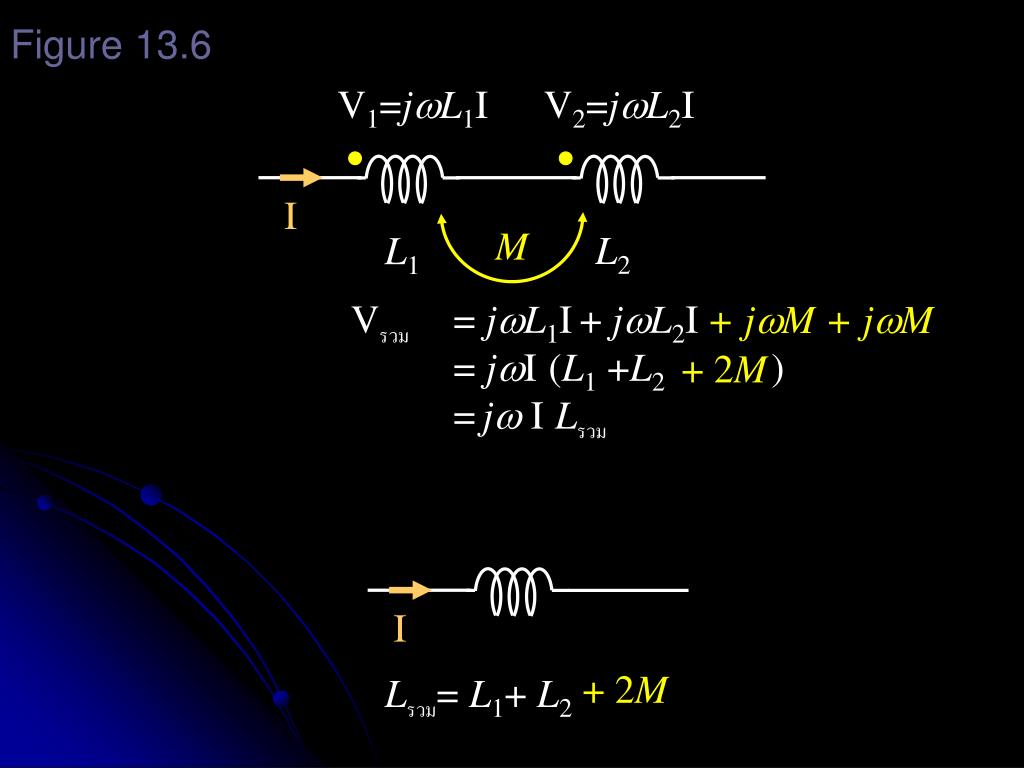

  1. V1=jwL1I V2=jwL2I I M L2 L1 I Figure 13.6 Vรวม= jwL1I+ jwL2I = jwI(L1 +L2 ) =jw ILรวม + jwM + jwM + 2M + 2M Lรวม= L1+ L2

  2. V1=jwL1I V2=jwL2I I M L2 L1 I Figure 13.6 Vรวม= jwL1I+ jwL2I = jwI(L1 +L2 ) =jw ILรวม - jwM - jwM - 2M - 2M Lรวม= L1+ L2

  3. สรุป • เมื่อมี inductor 2 ตัวต่ออนุกรมกัน และมี mutual inductance เชื่อมระหว่างกัน • ถ้าต่อในลักษณะเสริมกัน (ขั้วต่างกันต่อกัน) จะได้ • ถ้าต่อในลักษณะหลักล้างกัน (ขั้วเหมือนกันต่อกัน) จะได้ Lรวม= L1+L2+2M Lรวม= L1+L2-2M
