  1. MENGGAMBAR TEKNIK ELEKTRO Pendahuluan DESY KRISTYAWATI

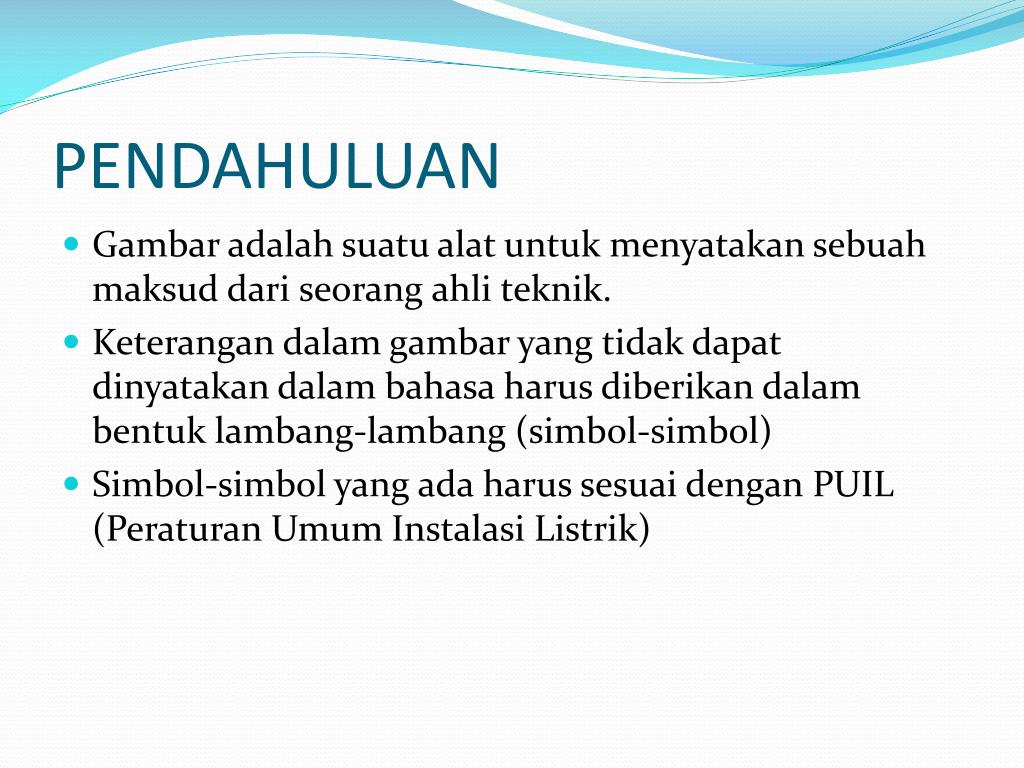

  2. PENDAHULUAN • Gambar adalah suatu alat untuk menyatakan sebuah maksud dari seorang ahli teknik. • Keterangan dalam gambar yang tidak dapat dinyatakan dalam bahasa harus diberikan dalam bentuk lambang-lambang (simbol-simbol) • Simbol-simbol yang ada harus sesuai dengan PUIL (Peraturan Umum Instalasi Listrik)

  3. FUNGSI GAMBAR • Menyampaikan informasi • Pengawetan, penyimpanan, penggunaan keterangan • Cara-cara pemikiran dalam penyiapan informasi

  4. KETERANGAN FUNGSI GAMBAR • Gambar meneruskan maksud rencana dengan tepat kepada orang-orang yang bersangkutan kepada perencana proses tersebut. • Gambar merupakan data teknis yang sangat ampuh dimana teknologi suatu perusahaan atau industri dikumpulkan. • Dalam perencanaan ada proses sbb: Masalah Analisa Gambar perencanaan Diteliti & Dievaluasi Gambar Kerja

  5. Tujuan Gambar • Internasionalisasi Gambar • Mempopulerkan Gambar • Perumusan Gambar • Penyederhanaan Gambar • Memodernisasi Gambar • menggunakan teknologi maju seperti software yang berkenaan dengan menggambar teknik elektro seperti Visio, Multisim,PSPICE, Xilinx. Persetujuan Bersama Standar Perusahaan Standar Nasional Standar Internasional

  6. Jenis-jenis Garis ada 4 macam • Garis Nyata (kontinu) • Garis Gores (Garis pendek-pendek dengan jarak) • Garis Bergores (Garis gores panjang dan garis gores pendek) • Garis bergores ganda
