Understand the fundamentals of Yagi and Quad antennas with detailed diagrams and specifications by Martin Steyer, DK7ZB. Explore different types of Yagi antennas, gain, impedance, and bandwidth characteristics for optimal performance.
E N D
Hamradio 2014Grundlagen zu Yagi- und Quad-Antennen Martin Steyer, DK7ZB
Der einzelne Dipol Horizontales Strahlungs- diagramm eines Dipols im Freiraum
2-El.-Reflektor-YagiGewinn = 4,25 dBdV/R = 9,5 dBBoom = 0,2 λImpedanz = 50 ΩBandbreite für SWR <= 1,54,3 %
2-El.-Reflektor-YagiGewinn = 4,35 dBdV/R = 11 dBBoom = 0,12 λImpedanz = 28 ΩBandbreite für SWR <= 1,52,2 %
2-El.-Direktor-YagiGewinn = 4,25 dBdV/R = 14,5 dBBoom = 0,1 λImpedanz = 28 ΩBandbreite für SWR <= 1,52 %

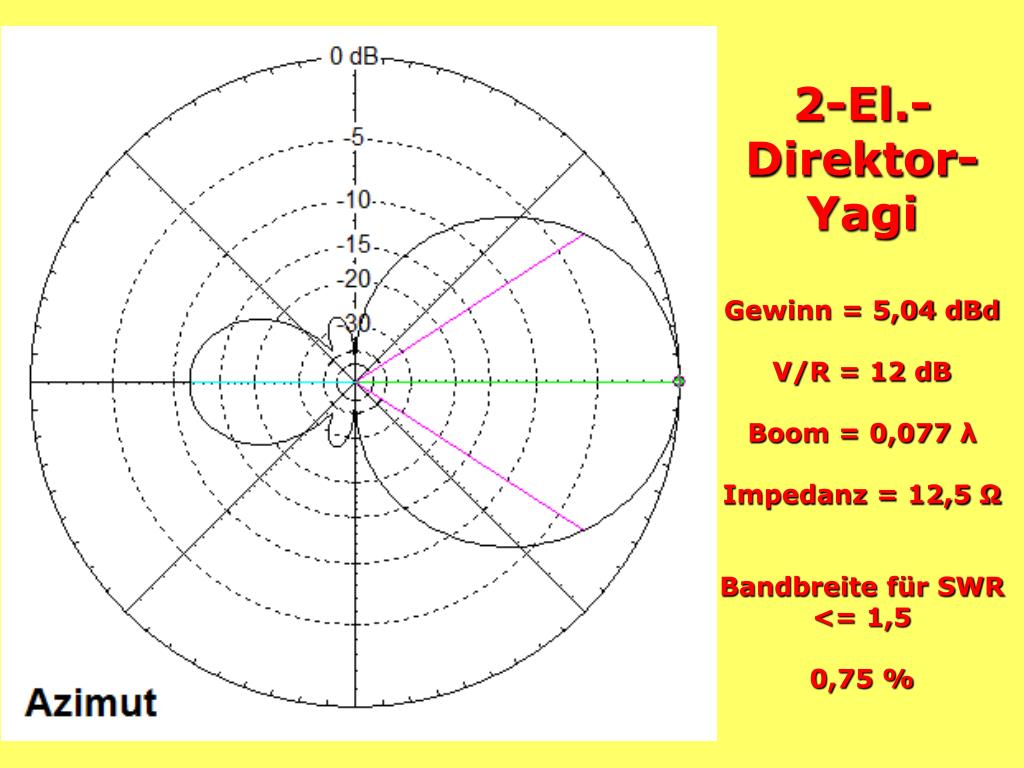

2-El.-Direktor-YagiGewinn = 5,04 dBdV/R = 12 dBBoom = 0,077 λImpedanz = 12,5 ΩBandbreite für SWR <= 1,50,75 %
HB9CV-AntenneGewinn 4,15 dBdSpeisung mit 225° Phasenverschiebung
Daten für 3-Element-2-m-Yagis mit 0,41--Boom Daten für 3-Element-2-m-Yagis mit 0,3--Boom Daten für 3-Element-2-m-Yagis mit 0,2--Boom
