揭秘 WLAN 无线链路的丢包规律

揭秘 WLAN 无线链路的丢包规律. 刘忠义 lzy@net.pku.edu.cn 2008-06-03. 引论：关于无线局域网 (WLAN). 你使用过 WLAN 吗？ 你了解 WLAN 的链路质量吗？ WLAN 的链路质量如何？ 有没有丢包？ 丢包的时间规律如何？ 丢包是突发性的吗？ 丢包与包的大小有什么样的关系？. 实验目标. 测试分析日常生活中常用的 WLAN 的链路特点 关注真实网络 关注不同时段 重点关注丢包率 两个实验 实验一：真实 WLAN 的丢包规律 时间规律、突发性特征 实验二：包大小与丢包率的关系.

dulcea
Télécharger la présentation

揭秘 WLAN 无线链路的丢包规律

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

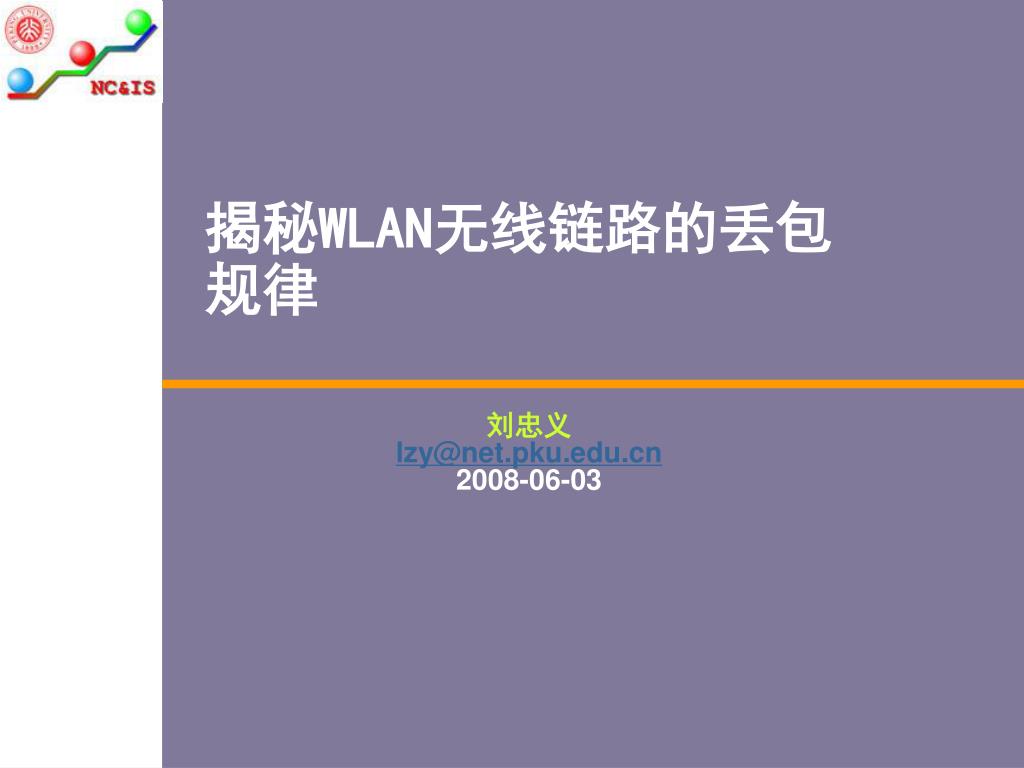

  1. 揭秘WLAN无线链路的丢包规律 刘忠义 lzy@net.pku.edu.cn 2008-06-03

  2. 引论：关于无线局域网(WLAN) • 你使用过WLAN吗？ • 你了解WLAN的链路质量吗？ • WLAN的链路质量如何？ • 有没有丢包？ • 丢包的时间规律如何？ • 丢包是突发性的吗？ • 丢包与包的大小有什么样的关系？

  3. 实验目标 • 测试分析日常生活中常用的WLAN的链路特点 • 关注真实网络 • 关注不同时段 • 重点关注丢包率 • 两个实验 • 实验一：真实WLAN的丢包规律 • 时间规律、突发性特征 • 实验二：包大小与丢包率的关系

  4. 实验一：真实WLAN的丢包规律（实验配置） • 无线节点向有线节点发送周期性UDP包 • 接收端对收到的包进行记录（时间、序列号）

  5. 实验一：真实WLAN的丢包规律（实验设计） • 设计技巧 • 测试流量应保证足够好的采样频率 • 测试流量不能带来流量负担 • 测试流量跨越不同时段 • 数据信息 • 时间跨度：14个小时 • 日志文件：441M

  6. 实验一：真实WLAN的丢包规律（数据分析） • 丢包数量的时间分布 • 白天和夜晚分别具有 • 不同的丢包规律 • Ad hoc网络的存在会使 • 丢包率急剧上升

  7. 实验一：真实WLAN的丢包规律（数据分析） • 丢包的突发性规律 • 突发丢包占丢包总数的27.5% • Ad hoc网络的存在是突发丢包的重要原因之一

  8. 实验一：真实WLAN的丢包规律（数据分析）

  9. 实验一：真实WLAN的丢包规律（对照实验） • 丢包有没有可能是有线链路造成的？ • 半个小时的数据量，相同的发包规则 • 没有任何丢失 • 丢包是由于无线链路部分造成的

  10. 实验二：包大小与丢包率 • 实验配置同实验一 • 发包规则 • 60000个包 • 包大小：100字节~1000字节

  11. 实验二：包大小与丢包率（数据分析） • 实验数据 • 包大小与丢包率成负相关 • 与理论预想相反 • 可能的原因 • AP纠错功能 • 损坏的比特数呈非线性增长

  12. 结论 • 有没有丢包？ • 有，丢包率平均大约为千分之一 • 丢包的时间规律如何？ • 白天和夜晚具有不同的丢包规律 • 白天多于夜晚 • Ad hoc网络的存在会使丢包率急剧上升 • 丢包是突发性的吗？ • 很大程度上是的，大约占27.5% • 丢包数量与包大小的关系？ • 负相关，真实原因待查

  13. 未来工作 • 不同位置的丢包规律 • 节点移动对丢包的影响 • Ad hoc 网络中类似的实验分析

  14. Thanks for attention Q&A
