  1. Aire comprimido USOS • Tratamiento • Asistencia respiratoria • Incubadoras • Oxigenoterapia • Diagnóstico • Análisis biológicos • Cromatografía con detector de ionización de llama • Fotometría de llama

  2. Aire comprimido usos El aire comprimido es usado principalmente como gas propulsor para ventiladores y respiradores y para instrumentos quirúrgicos tales como taladros y sierras. El aire se usa para diluir el oxígeno, y como portador de agua o medicamentos que se aplican a través de las vías respiratorias. Usualmente se requiere en las mismas áreas hospitalarias en que se aplica oxigenoterapia. Los equipos más frecuentemente empleados son: nebulizadores, mezcladores (blenders), y ventiladores.

  3. Características del aire comprimido medicinal • Libre de aceite • Seco • Libre de partículas • Bacteriológicamente estéril • Con menos de 5 ppm de CO

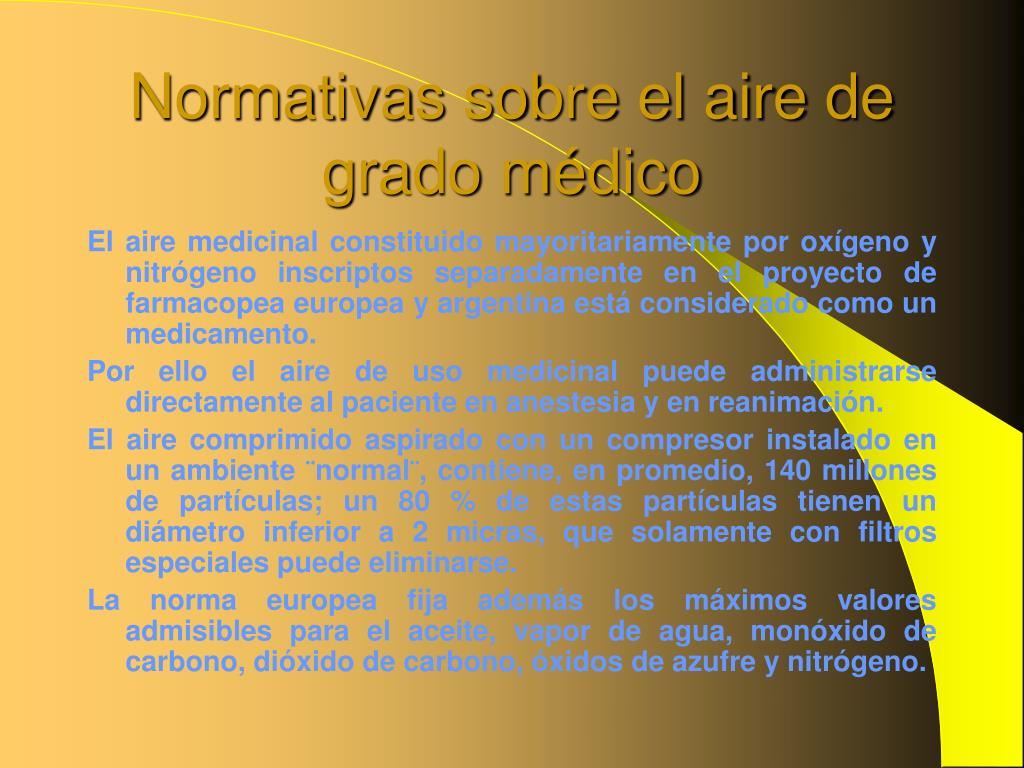

  4. Normativas sobre el aire de grado médico El aire medicinal constituido mayoritariamente por oxígeno y nitrógeno inscriptos separadamente en el proyecto de farmacopea europea y argentina está considerado como un medicamento. Por ello el aire de uso medicinal puede administrarse directamente al paciente en anestesia y en reanimación. El aire comprimido aspirado con un compresor instalado en un ambiente ¨normal¨, contiene, en promedio, 140 millones de partículas; un 80 % de estas partículas tienen un diámetro inferior a 2 micras, que solamente con filtros especiales puede eliminarse. La norma europea fija además los máximos valores admisibles para el aceite, vapor de agua, monóxido de carbono, dióxido de carbono, óxidos de azufre y nitrógeno.

  5. UNE 110-013-91 NF S 90-140 CEN/ TC 215 O2 ( % v/ v ) 21 20.9 20.5- 21.5 CO2 ( ppm ) 1000 350 SO2 ( ppm ) -- 0.016 1 Aceites ( mg / m3 ) 0.5 0.1 0.1 NOx ( ppm ) -- 0.0255 2 CO ( ppm ) 5 5 5 H2O ( º C ) -- -40 -40 Partículas -- Clase 4000 -- Tabla comparativa de normas

  6. Produccion Teflón grafitado Compresores Cabezal seco Filtrado molecular Cámara y segmentos de grafito Mezcladores (blender) Oxígeno / nitrógeno líquido Baterías de aire sintético

  7. Toma de aire Filtro Compresor a pistón Válvulas Pistón Cámara Compresión Biela Cigüeñal Carter

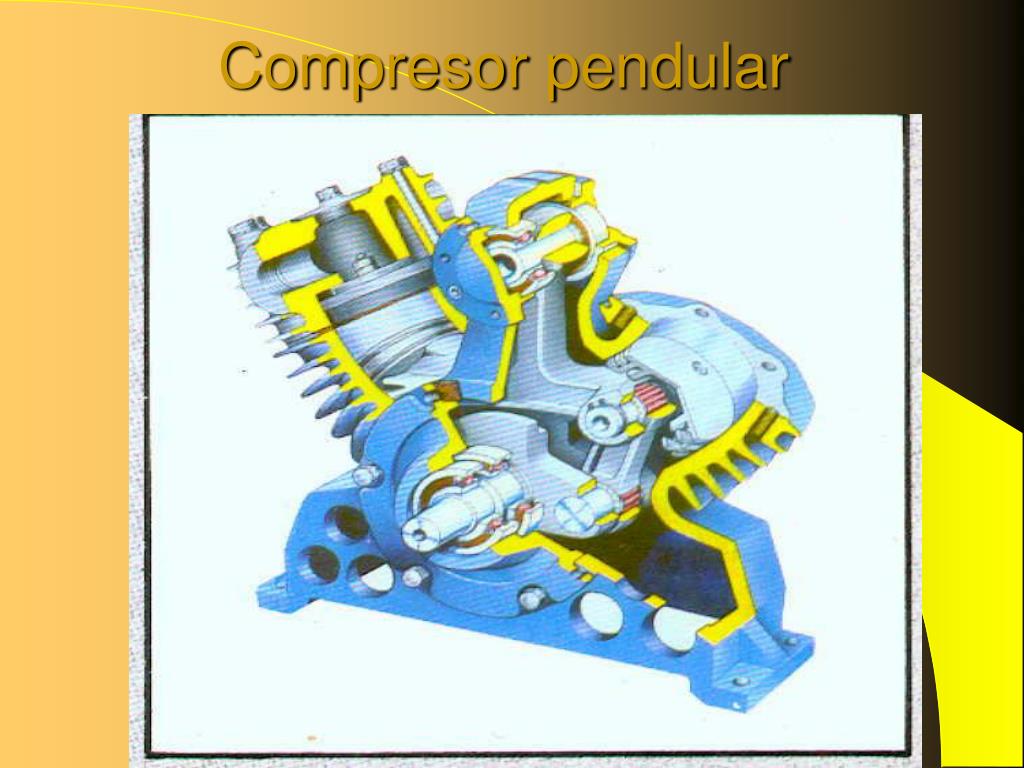

  8. Compresor pendular

  9. Planta de aire comprimido

  10. Esquema básico

  11. Esquema completo con secador disecante

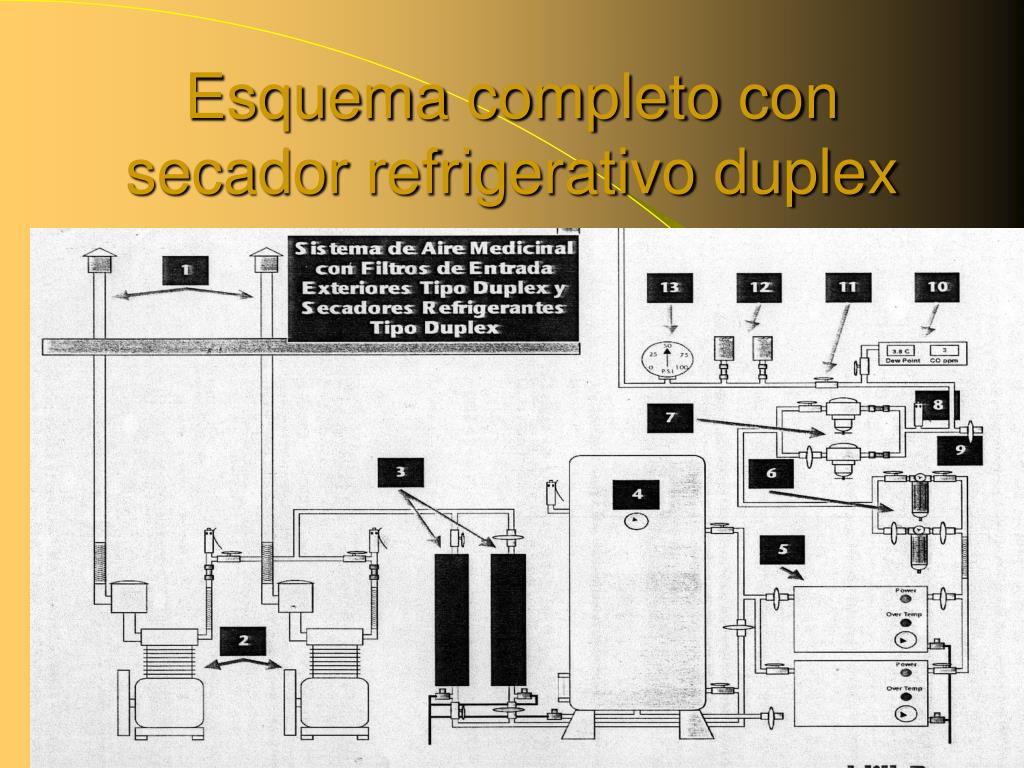

  12. Esquema completo con secador refrigerativo duplex

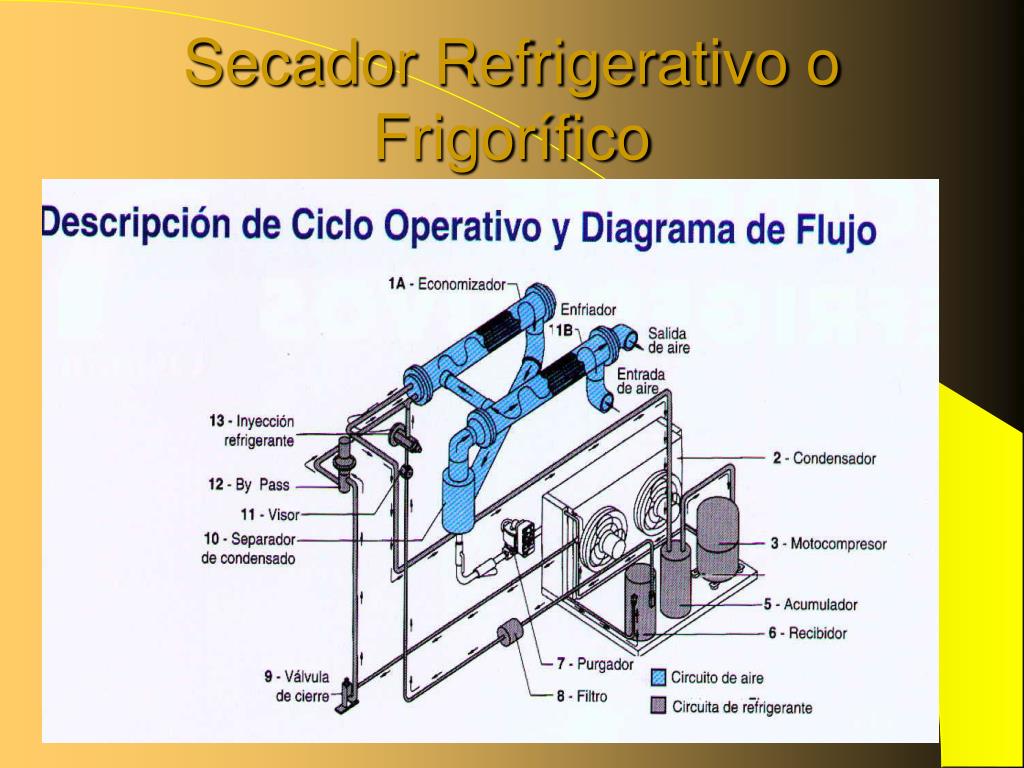

  13. Secador Refrigerativo o Frigorífico

  14. Filtrado Coalescente

  15. Mezcladores de O2 y N2

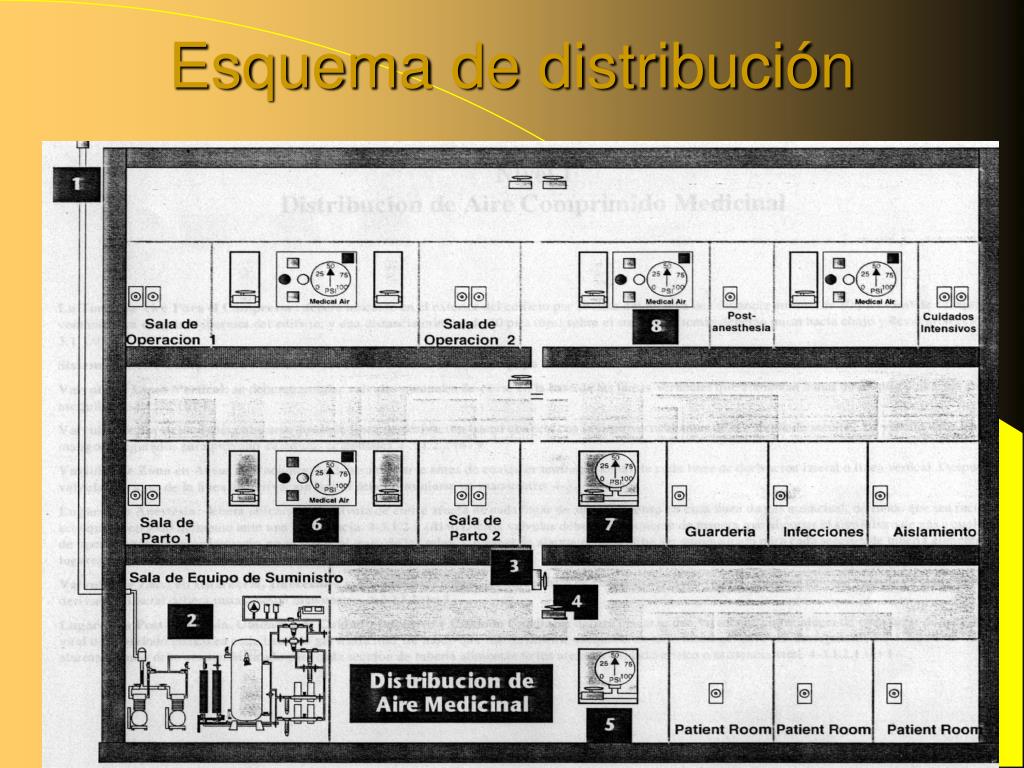

  16. Esquema de distribución
