  1. Išorinė atmintis lekt. V.Giedrimas

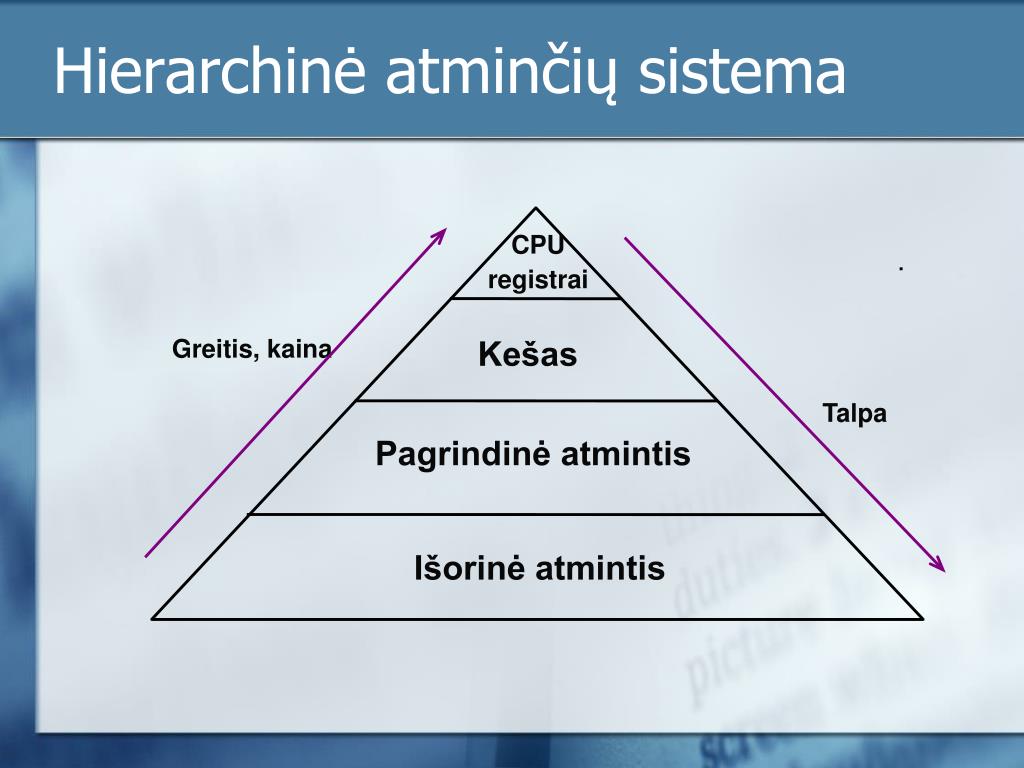

  2. Hierarchinė atminčių sistema CPU registrai Kešas Greitis, kaina Talpa Pagrindinė atmintis Išorinė atmintis

  3. Išorinė atmintis • Kietieji (standieji) diskai (HDD) • Lankstieji diskeliai (FDD) • Optiniai diskai (CD, DVD) • Magnetooptiniai diskai • Juostiniai įrenginiai • Flash atmintis

  4. Diskinis kaupiklis

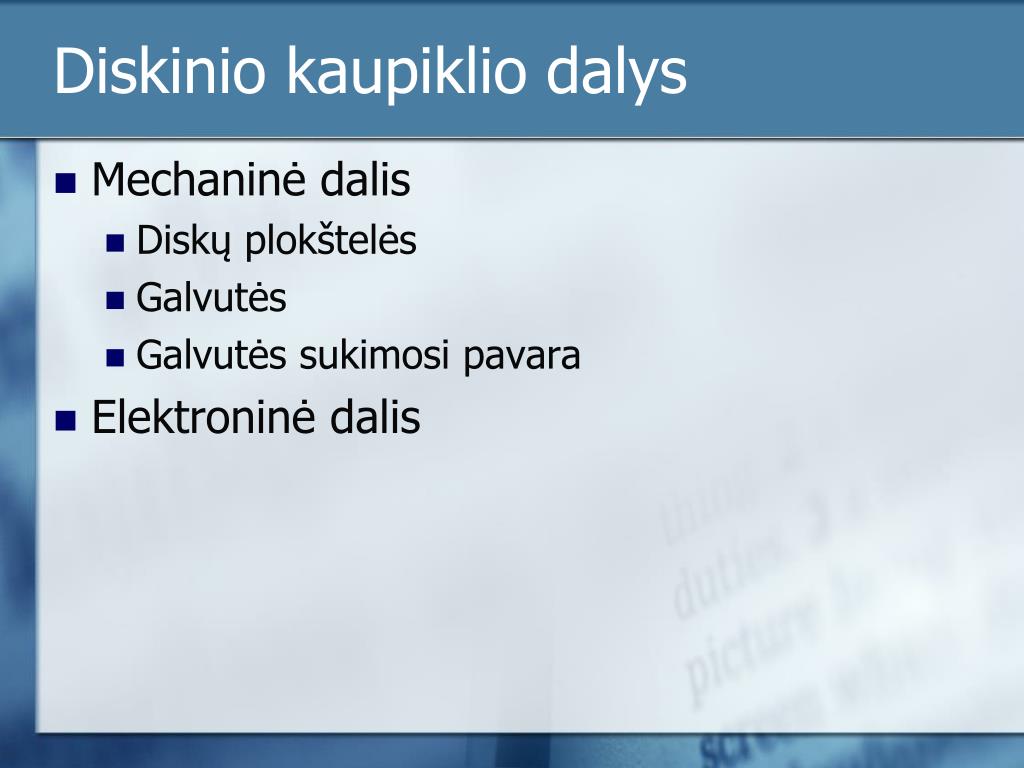

  5. Diskinio kaupiklio dalys • Mechaninė dalis • Diskų plokštelės • Galvutės • Galvutės sukimosi pavara • Elektroninė dalis

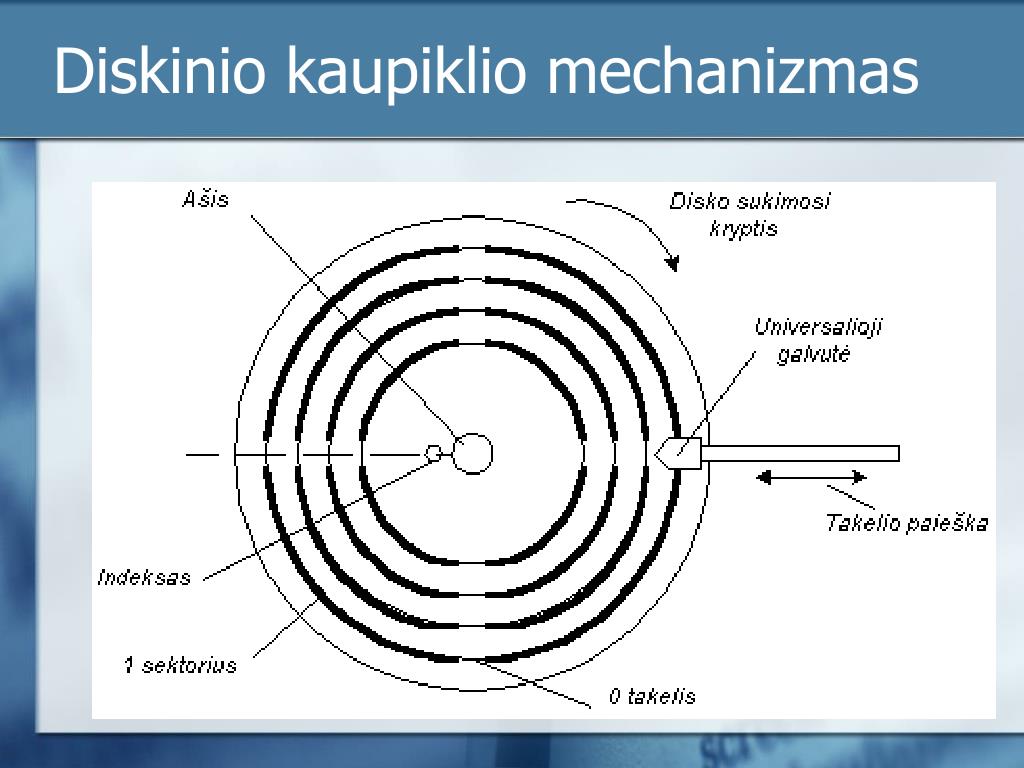

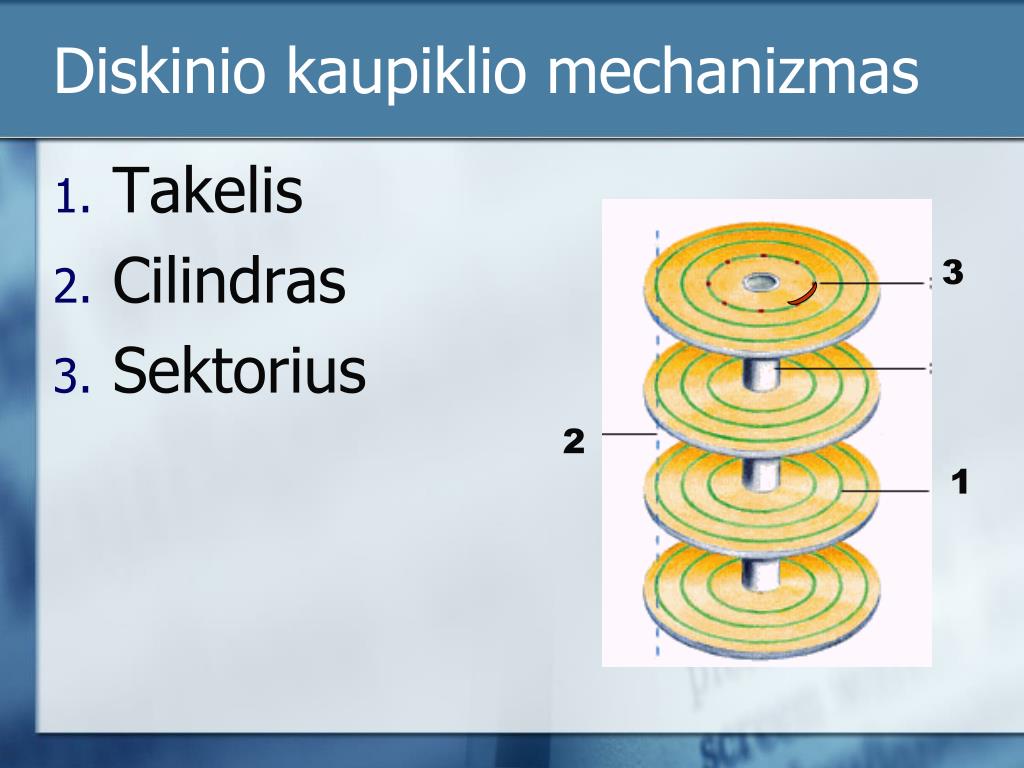

  6. Diskinio kaupiklio mechanizmas • Takelis • Cilindras • Sektorius 3 2 1

  7. Diskinio kaupiklio mechanizmas

  8. Diskų sukimosi greitis • Kaupikliuose su lanksčiaisiais diskeliais sukimosi greitis 300-360 aps/min • diskiniuose kaupikliuose – 3600 - 10500aps/min • Nešiojamųjų kompiuterių diskiniuose kaupikliuose – apie 5400 aps/min.

  9. Pozicionavimo būdai • Žingsninis varikliukas • Judančių ričių pavara

  10. Judančių ričių pavara

  11. Duomenų kodavimo būdai • Dažninės moduliacijos- FM (Frequency Modulation) • Modifikuotasis dažninės moduliacijos- MFM (Modified FM) • Su riboto ilgio “tarpu” RLL (Run Length Limited).

  12. Loginiai ir fiziniai adresai • CHS – fiziniai adresai(Cylinder, Head, Sector) • LBA (Logical Block Address) –loginiai adresai • Tiesinio LBA adreso skaičiavimo formulė yra tokia: • LBA = (CYL × HDS + HD) SPT + SEC – 1 , • kur, HDS – galvučių skaičius, SPT –  sektorių takelyje skaičius.

  13. Disko sužymėjimo (formatavimo) etapai • Žemo lygmens sužymėjimas(LLF – Low-Level Formatting) • Disko suskaidymas į skirsnius(Partitioning) • Aukšto lygmens sužymėjimas (HLF – High-Level Formatting)

  14. Diskelių sužymėjimo tipai • Saugusis • diske išsaugoma (kopijuojama) pagrindinio katalogo {Root Directory} ir FAT lentelės informacija, o paskui šios sritys užpildomos nuliais, • Greitasis • pagrindinio katalogo ir FAT lentelės sritys taip pat išsaugomos ir užpildomos nuliais, tačiau „netinkamų“ blokų neieškoma • Besąlyginis • Iš pradžių rašoma būtiniausia tarnybinė informacija, toliau pagrindinio katalogo ir FAT lentelės sritys užpildomos nuliais, o į duomenų sritį rašomi F6h baitai, be to, ieškoma ir pažymima defektiniai sektoriai.

  15. Diskų kaupiklių sąsajos • ST-506/412 • ESDI • IDE • SCSI

  16. ST-506/412 • 1980 m. , Seagate Technology • Pagrindinis šio interfeiso trūkumas – duomenų šifratorius/dešifratorius yra pačiame valdiklyje, todėl duomenys tarp kaupiklių ir valdiklio perduodami analogine forma. • Dėl ribotos sujungimo kabelių praleidžiamų dažnių juostos analoginis signalas gali būti iškreiptas, todėl ST-506/412 interfeise taikomas beveik tik MFM kodavimas

  17. ST-506/412

  18. 1983 m. , Maxtor Numatytos priemonės duomenų atkūrimo patikimumui padidinti, pvz., (de)šifratorius sumontuotas pačiame kaupiklyje. Keitimosi duomenimis greitis neviršija 2 MB/s. Skirtingos ESDI interfeiso realizacijos dažnai nesiderino tarpusavyje ESDI sąsajos struktūrinė schema tokia pati kaip ST-506/412 interfeiso. Laidininkų skaičius taip pat vienodas, tačiau skiriasi jų paskirtys. ESDI (Enhanced Small Device Interface)

  19. IDE (Integrated Drive Electronics) • IDE kaupikliuose, kaip ir ESDI, valdiklis sumontuotas pačiame kaupiklyje. • Yra 3 IDE interfeiso tipai, atitinkantys tris standartines sistemines  magistrales: • AT Attachment – ATA IDE (16-skilčių ISA magistralė) • XT IDE (8 skilčių ISA magistralė) • XT ir ATA versijose naudojamos tos pačios 40 kontaktų jungtys tačiau jie tarpusavyje nesuderinami • MCA IDE (16 skilčių MCA magistralė) • naudojamos 72 kontaktų MCA magistralės jungtys

  20. IDE ATA • 6 darbo režimai • Priklausomai nuo režimo duomenų perdavimo greitis yra nuo 3,3MB/s iki 133MB/s

  21. IDE ATA

  22. SATA (Serial ATA) • SATA Duomenų perdavimo greitis - 150MB/s • 2004m. Sukurta Serial ATA II (300MB/s) • 2007m. Numatoma išleisti SATA, kurios duomenų perdavimo greitis bus 600MB/s

  23. eSATA • Išoriniams įrenginiams (pvz. nešiojamam HDD jungti) • Tik iki 2m kabelis

  24. SCSI (Shugart Associates System Interface) • SCSI magistralė užtikrina 8-ių su ja sujungtų  įrenginių veikimą, kiekvienam iš jų suteikiamas identifikavimo numeris SCSI#: • 7 – adapteris • 6 – magnetinis diskelis • 3 – CD-ROM • 2 – skaneris, spausdintuvas • 0-1 – HDD

  25. SCSI

  26. SCSI (Shugart Associates System Interface) • Dvi modifikacijos: • Narow (8) • Wide (daugiau kaip 8) • Duomenų perdavimo greitis:5MB/s iki 320MB/s

  27. SCSI

  28. SSD (Solid State Drive)

  29. SSD

  30. Išorinė atmintis • Kietieji (standieji) diskai (HDD) • Lankstieji diskeliai (FDD) • Optiniai diskai (CD, DVD) • Magnetooptiniai diskai • Juostiniai įrenginiai • Flash atmitis

  31. Optiniai diskai lekt. V.Giedrimas

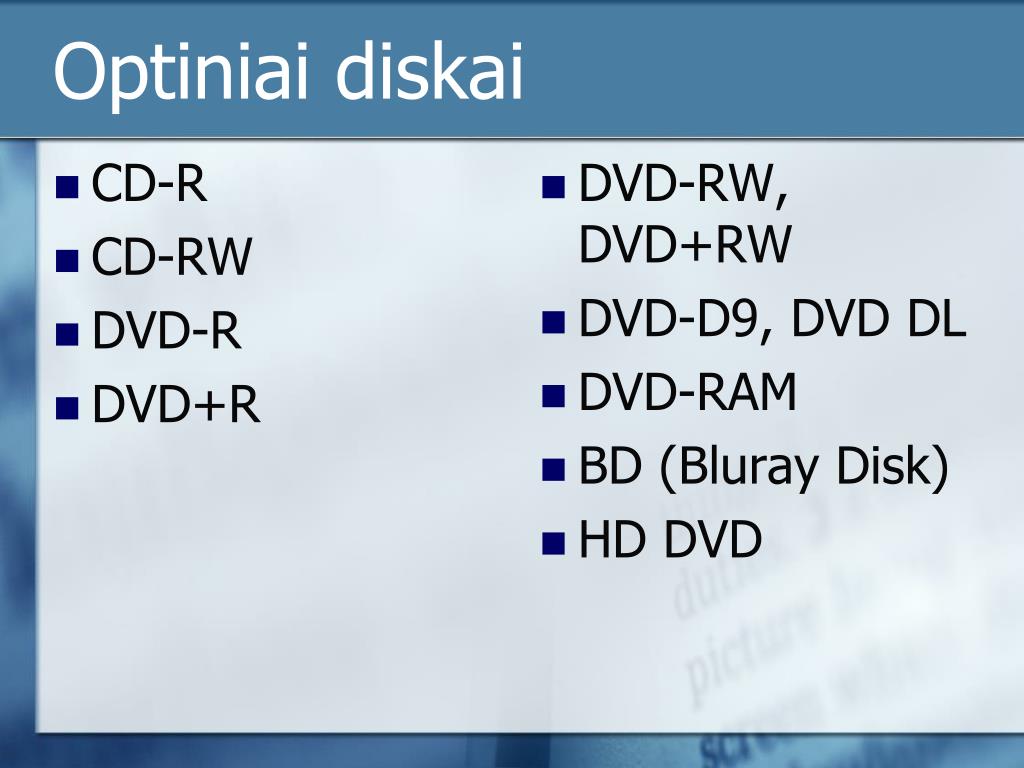

  32. CD-R CD-RW DVD-R DVD+R DVD-RW, DVD+RW DVD-D9, DVD DL DVD-RAM BD (Bluray Disk) HD DVD Optiniai diskai

  33. DVD-ROM įrenginių greičiai

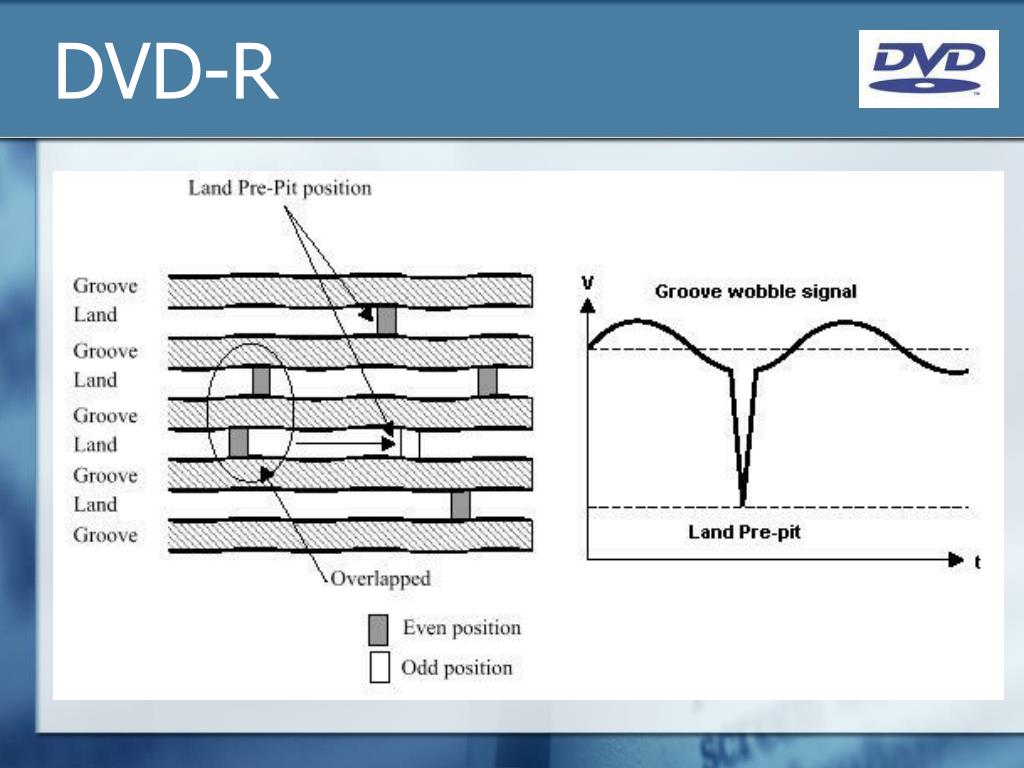

  34. DVD-R • 1997 m. sukūrė Pioneer • Palaiko asociacija DVD Forum • Talpa [4.700,000,000 bytes ÷ 1024 = 4,589,844 KB ÷ 1024 = 4,482.27 MB ÷ 1024 = 4.38 GB • DVD-R diske yra žymės (angl. land prepits) pagal kurias orientuojamas lazerio spindulys.

  35. DVD-R

  36. DVD+R • 2002 m. sukūrė SONY ir Philips • Palaiko asociacija DVD Aliance • DVD+R diskas žymių neturi. Diskų skaitytuvas matuoja dažnį (angl. wobble frequency)

  37. DVD+R

  38. DVD±R/W rašymo greičiai • 1x = apie 60 minučių(1x skaitymo greitis - 1,32MB/s(1 385 000 000 baitai/s) = ~57 minutės) • 2x = apie 30 minučių(2x skaitymo greitis - 2,62MB/s = ~28 minutės) • 2,4x = apie 25 minutes(2,4x skaitymo greitis - 3,17MB/s = ~24 minutės) • 4x = apie 15 minučių(4x skaitymo greitis - 5,28MB/s = ~14 minučių)

  39. DVD±R/W rašymo greičiai • 6x = apie 12 minučių(6x skaitymo greitis - 7,93MB/s = ~9 minutės) • 8x = apie 10 minučių(8x skaitymo greitis - 10,57MB/s = ~7 minutės) • 12x = apie 7 minutes(12x skaitymo greitis - 15,85MB/s = ~5 minutės) • 16x = apie 5 minutes(16x skaitymo greitis - 21,13MB/s = ~3,5 minutės)

  40. DVD±R DL rašymo greičiai • 1x = apie 104 minutes (1x skaitymo greitis - 1,32MB/s = ~103 minutės) • 2,4x = apie 44 minutes (2,4x skaitymo greitis - 3,17MB/s = ~43 minutės) • 4x = apie 28 minutes (4x skaitymo greitis - 5,28MB/s = ~26 minutės)

  41. DVD regionai • 1 - JAV, Kanada, JAV priklausančios teritorijos • 2 - Europa (išskyrus NVS), Artimieji rytai, Japonija, Pietų Afrikos Respublika • 3 - Pietryčių Azija • 4 - Lotynų Amerika (išskyrus Puerto Riką), Australija ir Okeanija (įskaitant Papua Naujają Gvinėją) • 5 - NVS, Baltijos šalys, IndostaNe pusiasalio šalys, Mongolija, Afganistanas, Afrika išskyrus PAR ir Egiptą • 6 - Kinija (Liaudies Respublika) • 7 - paliktas laisvas galimam panaudojimui ateityje, jei prireiktų • 8 - skirta rodyti laivuose, lėktuvuose. • 0 - Tokio regioNe išties nėra, bet kartais taip žymimi diskai veikiantys visuose regionuose.

  42. DVD regionai

  43. Light Scribe savybė

  44. LabelFlash savybė

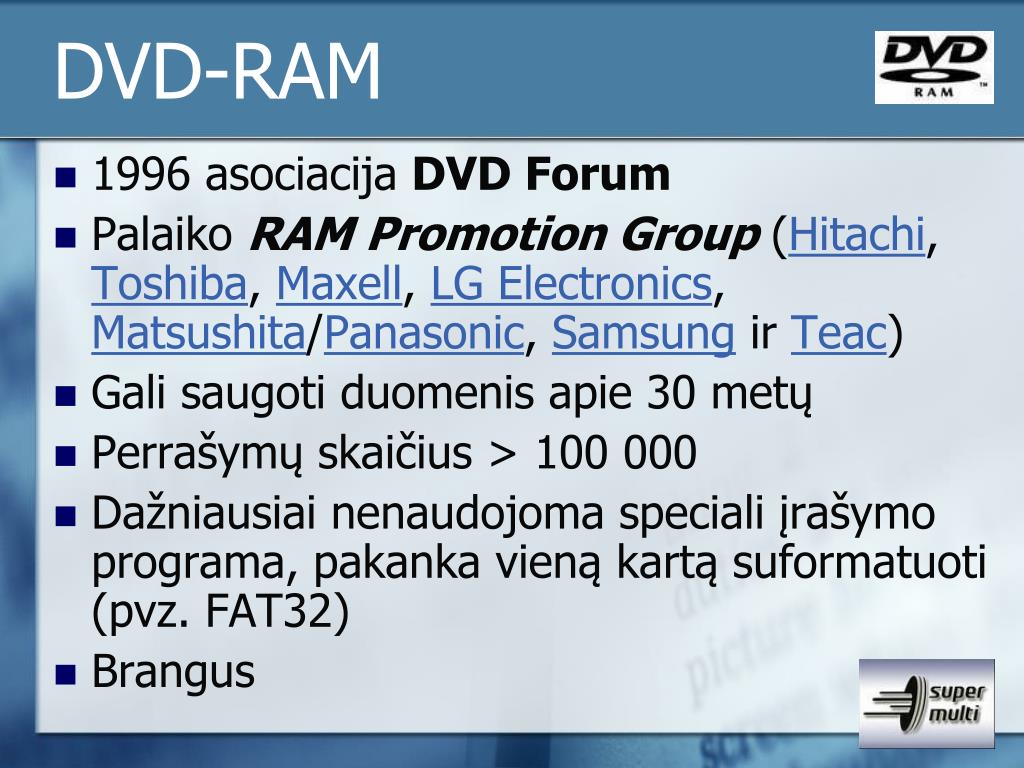

  45. DVD-RAM • 1996 asociacija DVD Forum • Palaiko RAM Promotion Group (Hitachi, Toshiba, Maxell, LG Electronics, Matsushita/Panasonic, Samsung ir Teac) • Gali saugoti duomenis apie 30 metų • Perrašymų skaičius > 100 000 • Dažniausiai nenaudojoma speciali įrašymo programa, pakanka vieną kartą suformatuoti (pvz. FAT32) • Brangus

  46. DVD-RAM

  47. DVD-RAM • DVD-RAM 1.0 • Single-sided, one layer discs with a capacity of 2.58 GB • Double-sided one layer discs with a capacity of 5.16 GB • DVD-RAM 2.0 • Single-sided, one layer discs with a capacity of 4.7 GB • Double-sided one layer discs with a capacity of 9.4 GB

  48. Blu-ray BD Diskai • Naudojamas trumpesnės bangos (405 nm) mėlynos šviesos lazeris (palyginimuis DVD naudojamo lazerio bangos ilgis (650 nm) • 2003m. sukūrė SONY ir PHILIPS • Palaiko Blu-ray Disc Association • Talpa: • Vieno sluoksnio23,3-27 GB • Dvisluoksnio46.6-54 GB • Keturių ar aštuonių sluoksnių – iki 200GB

  49. Blu-ray BD Diskai • CD • DVD • Blue-Ray

  50. Blu-ray BD Diskai
