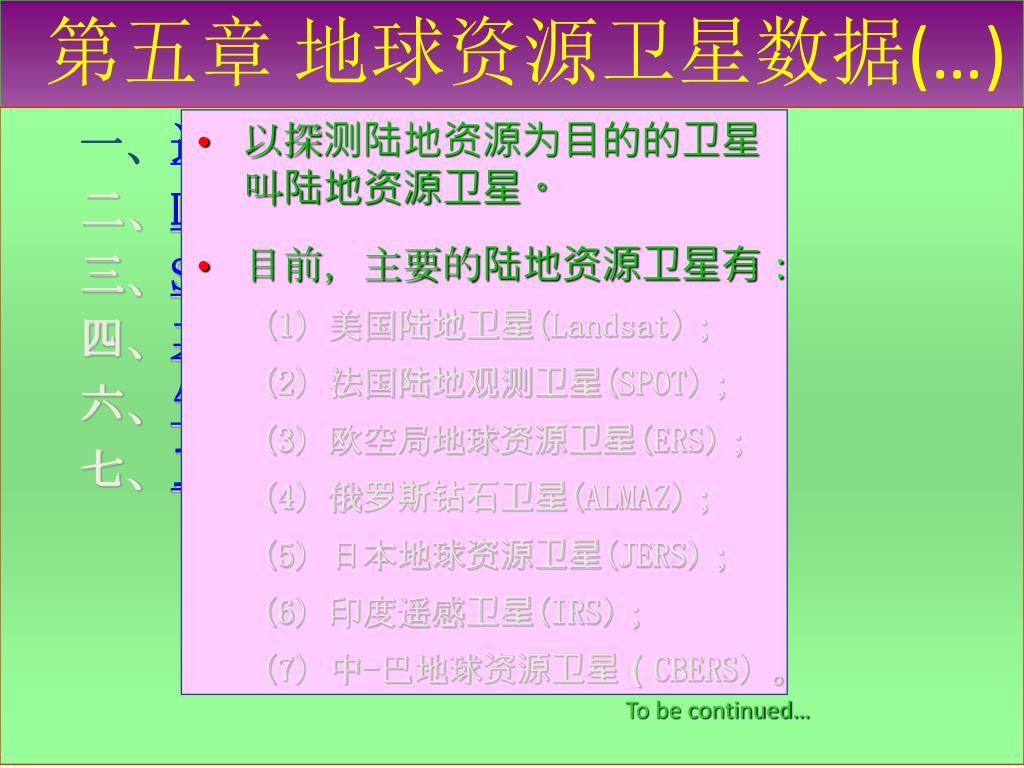

  1. 第五章 地球资源卫星数据(…) • 以探测陆地资源为目的的卫星叫陆地资源卫星。 • 目前，主要的陆地资源卫星有： • （1）美国陆地卫星(Landsat)； • （2）法国陆地观测卫星(SPOT)； • （3）欧空局地球资源卫星(ERS)； • （4）俄罗斯钻石卫星(ALMAZ)； • （5）日本地球资源卫星(JERS)； • （6）印度遥感卫星(IRS)； • （7）中-巴地球资源卫星（CBERS）。 一、遥感数据分辨率 二、Landsat数据 三、SPOT数据 四、其他资源卫星数据 六、气象卫星数据 七、卫星遥感数据目视判读 To be continued…

  2. §1遥感数据的分辨率 • 图像的空间分辨率：指像素所代表的地面范围的大小，即扫描仪的瞬时视场，或地面物体能分辨的最小单元。 • 波谱分辨率：传感器能分辨的最小波长间隔。间隔越小，波谱分辨率越高。 To be continued…

  3. 遥感数据的分辨率 返回 下一节 本节结束

  4. §2Landsat数据 • Landsat陆地卫星，1972年发射第一颗，已连续41年为人类提供陆地卫星图像，共发射了7颗，产品主要有MSS,TM,ETM，属于中高度、长寿命的卫星。 • 陆地卫星的运行特点： （1）近极地、近圆形的轨道； （2）轨道高度为700～900 km； （3）运行周期为99～103 min/圈； （4）轨道与太阳同步。 To be continued…

  5. Landsat轨道参数 To be continued…

  6. Landsat卫星的传感器 (1) MSS：多光谱扫描仪，5个波段。 (2) TM ：主题绘图仪，7个波段。 (3) ETM+：增强主题绘图仪，8个波段。 To be continued…

  7. Landsat数据系列 To be continued…

  8. MSS的波谱段 To be continued…

  9. TM数据(…)的波谱段 TM数据是第二代多光谱段光学——机械扫描仪，是在MSS基础上改进和发展而成的一种遥感器。TM采取双向扫描，提高了扫描效率，缩短了停顿时间，并提高了检测器的接收灵敏度。 To be continued…

  10. ETM数据(…)的波谱段 ETM数据是第三代推帚式扫描仪，是在TM基础上改进和发展而成的一种遥感器。 To be continued…

  11. Landsat参考网站 教学活动：上网查资料，了解Landsat卫星的最新动态。 • http://geo.arc.nasa.gov • http://landsat.gsfc.nasa.gov/ • http://landsat7.usgs.gov/ • http://landsat.gsfc.nasa.gov/ • http://www.landsat.org/ • http://www.gsfc.nasa.gov/ 结束 返回

  12. MSS数据获取原理图 MSS数据是一种多光谱段光学—机械扫描仪所获得的遥感数据。 BACK

  13. TM数据获取的传感器 BACK

  14. §3 SPOT数据 • 1978年起，以法国为主，联合比利时、瑞典等欧共体某些国家，设计、研制了一颗名为“地球观测实验系统”(SPOT)的卫星，也叫做“地球观测实验卫星”。 SPOT1，1986年2月发射，至今还在运行。 SPOT2，1990年1月发射，至今还在运行。 SPOT3，1993年9月发射，1997年11月14日停止运行。 SPOT4，1998年3月发射，至今还在运行。 SPOT5, 2002年5月4日凌晨当地时间1时31分，在法属圭亚那卫星发射中心由阿里亚娜4号火箭运载成功发射。 • 中等高度（832 km)圆形近极地太阳同步轨道。 主要成像系统:高分辨率可见光扫描仪（HRV，HRG），VEGETATION，HRS。 To be continued…

  15. SPOT卫星的轨道参数 To be continued…

  16. SPOT卫星的运行 HRV装备 轨道 To be continued…

  17. SPOT卫星群的组合 To be continued…

  18. SPOT的HRV波谱段 SPOT1~3号卫星上携带两台HRV传感器。（示图）(HRV数据采集原理） To be continued…

  19. SPOT的HRG、HRS波谱段 SPOT5卫星上HRG（高分辨率几何装置）与HRV基本相同。 HRS是SPOT5特有的一个高分辨率立体成像装置，工作波段0.48～0.71 μm。 To be continued…

  20. SPOT参考网站 教学活动：上网查资料，了解SPOT卫星的最新动态。 http://www.spotimage.com.cn 结束 返回

  21. HRV数据采集原理 • HRV是推帚式扫描仪。 • 探测元件为4根平行的CCD线列，每根探测一个波段，每线含3 000（HRV1～3）或6 000（PAN波段）个CCD元件。 BACK

  22. SPOT传感器 BACK

  23. 第四节 其他地球资源卫星数据 • IKONOS数据 • QUICKBIRD数据 • CBERS数据 • JERS数据 • IRS数据

  24. 一、IKONOS数据 • 自从l994年3月lO日美国克林顿政府颁布关于商业遥感数据销售新政策以来，解禁了过去不准10~1 m级分辨率图像商业销售，使得高分辨率卫星遥感成像系统迅速发展起来。 • 美国空间成像公司(Space-Imaging)的IKONOS卫星是最早获得许可之一。经过5年的努力，于1999年9月24日空间成像公司率先将IKONOS-2高分辨率(全色1 m，多光谱4 m)卫星，由加州瓦登伯格空军基地发射升空。 To be continued…

  25. IKONOS数据 • 具有太阳同步轨道，倾角为98.1°。设计高度681km(赤道上)，轨道周期为98.3 min，下降角在上午10:30，重复周期l～3d。 • 携带一个全色1 m分辨率传感器和一个四波段4 m分辨率的多光谱传感器。 • 传感器由三个CCD阵列构成三线阵推扫成像系统。 To be continued…

  26. IKONOS光谱段 • 全色光谱响应范围： 0.15～0.90μm • 而多光谱则相应于Landsat-TM的波段： MSI-1 0.45～0.52μm 蓝绿波段 MSI-2 0.52～0.60μm 绿红波段 MSI-3 0.63～0.69μm 红波段 MSI-4 0.76～0.90μm 近红外波段 To be continued…

  27. IKONOS数据特点 • 数据来源：美国IKONOS卫星 • 太阳同步轨道，重复周期1~3 d • 传感器(…) • IKONOS影像获取模式(…) • MTF补偿(…) • 星历与姿态量测(…) • IKONOS图像产品 IKONOS图像可以实现模量传递函数(MTF)的补偿，为此卫星的传感器设计了进行MTF的测量。有了这些测量值，可以对因光学和检测器等引起的像质模糊进行补偿。 IKONOS卫星内设有GPS天线，接收的信号被记录下来，经过处理可以提供每个图像的星历参数；传感器系统设计有三轴稳定装置和量测装置，以获得相应姿态数据。 IKONOS的传感器包括一个全色1m分辨率传感器和一个四波段4m分辨率的多光谱传感器。 IKONOS传感器是三线阵CCD推帚式成像，因此在正常模式下，它可取得正视、后视和前视推扫成像。 To be continued…

  28. IKONOS卫星的外形 To be continued…

  29. IKONOS卫星图像 To be continued…

  30. IKONOS 图像 分辨率： 1 m 地区： 上海浦东 采集时间： 2000年 3月26日 To be continued…

  31. IKONOS参考网站 • 教学活动：上网查资料，了解IKONOS卫星最新动态。 • http//www.geoeye.com • http//www.geoview.com.cn 结束 返回

  32. 二、QuickBird数据 • 美国DigitalGlobe公司的高分辨率商业卫星，于2001年10月18日在美国发射成功。 • 卫星轨道高度450 km,倾角98°,卫星重访周期1～6 d（与纬度有关）。 • QuickBird图像，目前是世界上分辨率最高的遥感数据，为0.61 m，幅宽16.5 km。 • 可应用于制图、城市详细规划、环境管理、农业评估。 To be continued…

  33. QuickBird数据的光谱段 Quickbird传感器为推扫式成像扫描仪 To be continued…

  34. QuickBird 传感器结构图 To be continued…

  35. QuickBird 影像图 多光谱影像 分辨率2.8m To be continued…

  36. QuickBird 影像图 华盛顿纪念碑 To be continued…

  37. quikbird To be continued…

  38. QuickBird数据参考网站 • 教学活动：上网查资料，了解QuickBird卫星的最新动态。 Http://www.bsei.com.cn (天目创新） Http://www.digitalglobe.com 结束 返回

  39. 三、CBERS数据 • 数据来源：中巴地球资源卫星。 • 太阳同步极地轨道。 • 传感器(…)： CBERS具有三台成像传感器：高分辨率CCD像机(CCD)、红外多谱段扫描仪(IR-MSS)、广角成像仪(WFI)。 To be continued…

  40. CBERS数据 • CBERS计划是中国和巴西为研制遥感卫星合作进行的一项计划。 • CBERS采用太阳同步极轨道。 • 轨道高度778 km轨道，倾角是98.5°。 • 每天绕地球飞行14圈。 • 卫星穿越赤道时当地时间总是上午10:30，这样可以在不同的天数里为卫星提供相同的成像光照条件。 • 卫星重访地球上相同地点的周期为26天。 To be continued…

  41. CBERS数据 • 于1997年10月发射CBERS-l；1999年10月发射CBERS-2。 • 卫星设计寿命为2年。 • 三台成像传感器为：广角成像仪(WFI)、高分辨率CCD像机(CCD)、红外多谱段扫描仪(IR-MSS)。 • 以不同的地面分辨率覆盖观测区域：WFI的分辨率可达256m，IR-MSS可达78m和156m，CCD为19.5m。 To be continued…

  42. CBERS卫星传感器 To be continued…

  43. CBERS卫星系统 CBERS卫星 数据接收站 数据权限平台 （DCP） 图象处理中心 监控站 测控中心 任务中心 To be continued…

  44. CBERS的CCD光谱段 高分辨率CCD像机具有与陆地卫星的TM类似的几个谱段(5个谱段)，其星下点分辨率为19.5m，高于TM；覆盖宽度为113 km。 B1:0.45～0.52μm，蓝。 B2:0.52～0.59μm，绿。 B3:0.63～0.69μm，红。 B4:0.77～0.89μm，近红外。 B5:0.51～0.73μm，全波段。 To be continued…

  45. CBERS的IRMSS光谱段 红外多光谱扫描仪IRMSS(4个谱段)，覆盖宽度为119.5 km。 B6:0.50～1.10μm，蓝绿～近红外, 分辨率77.8 m。 B7:1.55～1.75μm，近红外相当于TM5,分辨率为77.8 m。 B8:2.08～2.35μm，近红外相当于TM7,分辨率为77.8 m。 B9:10.4～12.5μm，热红外相当于TM6,分辨率为156 m。 To be continued…

  46. CBERS的WFI光谱段 广角成像仪WFI(2个谱段)，覆盖宽度890 km。 B10:0.63～0.69μm，红,分辨率256 m。 B11:0.77～0.89μm，近红外,分辨率256 m。 To be continued…

  47. CBERS参考网站 教学活动： 上网查资料，了解CBERS卫星的最新动态。 http://www.rsgs.ac.cn(中国地面站） 结束 返回

  48. 四、JERS数据 数据来源：日本地球资源卫星。 • 近圆形、近极地、太阳同步、中等高度轨道。 • 是一颗将光学传感器和合成孔径雷达系统置于同一平台上的卫星，主要用途是观测地球陆域，进行地学研究等。 • 共有3台遥感器：可见光近红外辐射计（VNR）、短波红外辐射（SWIR）、合成孔径雷达（SAR）。 To be continued…

  49. JERS-1 SAR传感器 • 合成孔径雷达(SAR) SAR是一套多波束合成孔径雷达，工作频率为 5.3 GHz，属C频段，HH极化。SAR扫描左侧地面。 它有5种工作模式，5种模式的照射带分别为： 500km, 300 km, 200 km, 300 km与500km，800km。 地面分辨率分别为28m×25 m，28m×25 m，9 m×l0 m，30 m×35 m与55 m×32 m，28m×31m。 To be continued…

  50. 地点：美国内华达州 JERS 图像 JERS Image To be continued…
