Topologii de retea

Topologii de retea. Topologia unei retele se refera la amplasarea sau dispunerea fizica a calculatoarelor, distribuitoarelor, ruterelor, cablurilor si a altor componente. Furnizeaza o harta ce arata unde sunt componentele si cum este configurata reteaua.

elvis
Télécharger la présentation

Topologii de retea

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

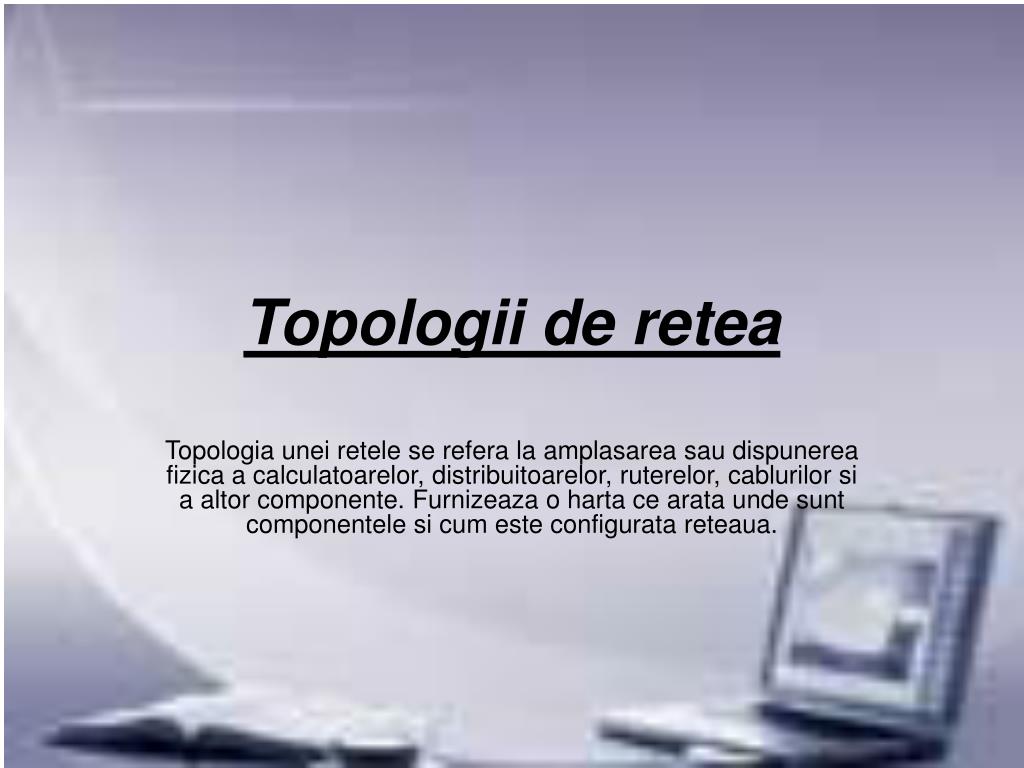

  1. Topologii de retea Topologia unei retele se refera la amplasarea sau dispunerea fizica a calculatoarelor, distribuitoarelor, ruterelor, cablurilor si a altor componente. Furnizeaza o harta ce arata unde sunt componentele si cum este configurata reteaua.

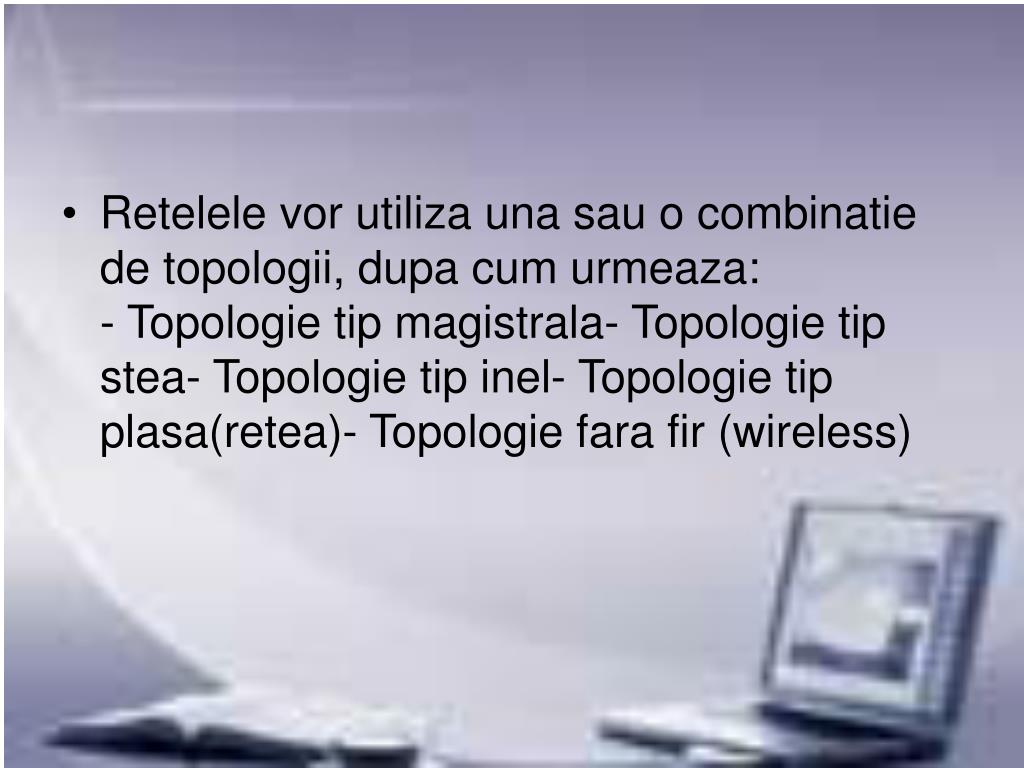

  2. Retelele vor utiliza una sau o combinatie de topologii, dupa cum urmeaza:- Topologie tip magistrala- Topologie tip stea- Topologie tip inel- Topologie tip plasa(retea)- Topologie fara fir (wireless)

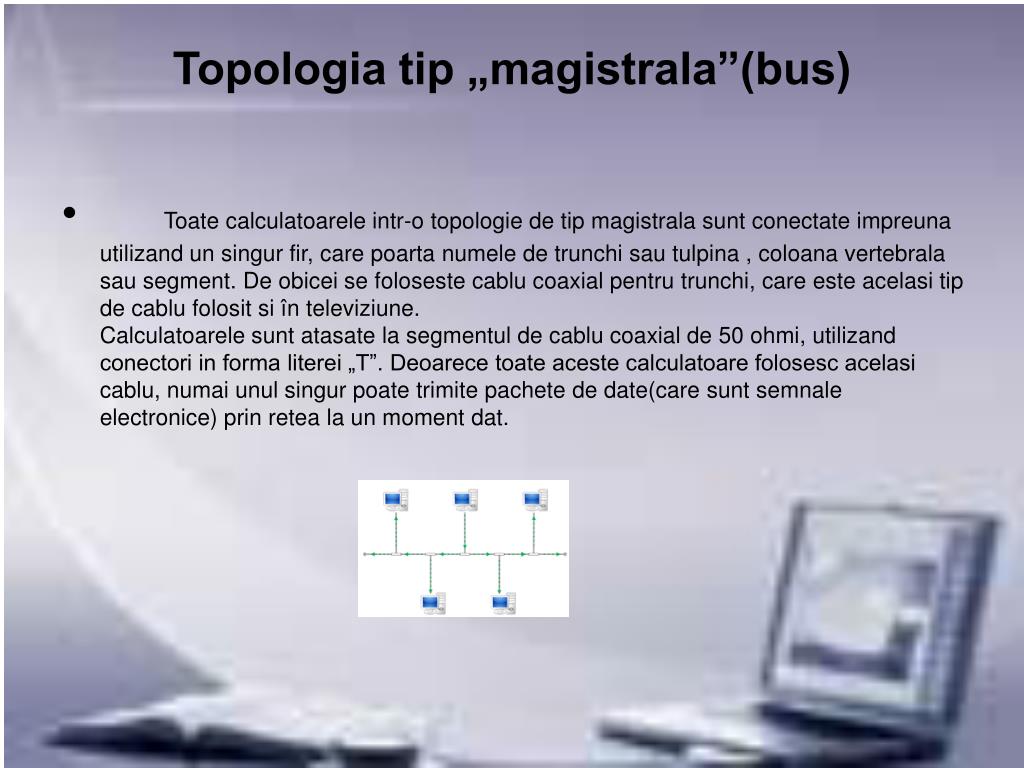

  3. Topologia tip „magistrala”(bus) • Toate calculatoarele intr-o topologie de tip magistrala sunt conectate impreuna utilizand un singur fir, care poarta numele de trunchi sau tulpina , coloana vertebrala sau segment. De obicei se foloseste cablu coaxial pentru trunchi, care este acelasi tip de cablu folosit si în televiziune. Calculatoarele sunt atasate la segmentul de cablu coaxial de 50 ohmi, utilizand conectori in forma literei „T”. Deoarece toate aceste calculatoare folosesc acelasi cablu, numai unul singur poate trimite pachete de date(care sunt semnale electronice) prin retea la un moment dat.

  4. Topologia de tip "stea" • Intr-o topologie de tip „stea”, calculatoarele nu sunt conectate unul cu celalalt, dar sunt conectate toate la un „dispozitiv concentrator”, de obicei numit distribuitor (hub) sau comutator (switch). • Cand un calculator trimite date spre alte calculatoare prin retea, de fapt trimite date prin cablu spre distribuitor sau comutator. Aceste pachete de date sunt trimise mai departe de aceste dispozitive spre alte calculatoare conectate la ele.

  5. Topologia de tip "plasa" (mesh) • O topologie de tip plasa are multiple conexiuni, facand din aceasta topologie cea mai ”rezistenta la defecte” din toate. Fiecare componenta a retelei este conectata direct cu toate celelalte componente. Acest lucru creaza o topologie care furnizeaza legaturi redundante(in plus) de-a lungul retelei.

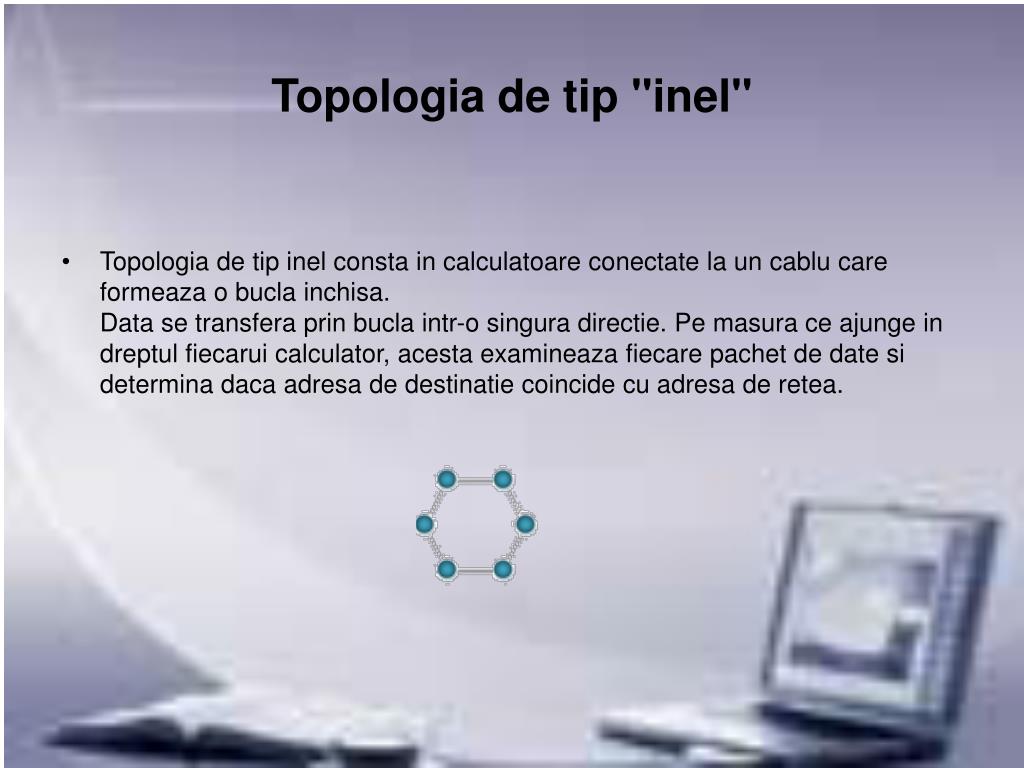

  6. Topologia de tip "inel" • Topologia de tip inel consta in calculatoare conectate la un cablu care formeaza o bucla inchisa. Data se transfera prin bucla intr-o singura directie. Pe masura ce ajunge in dreptul fiecarui calculator, acesta examineaza fiecare pachet de date si determina daca adresa de destinatie coincide cu adresa de retea.

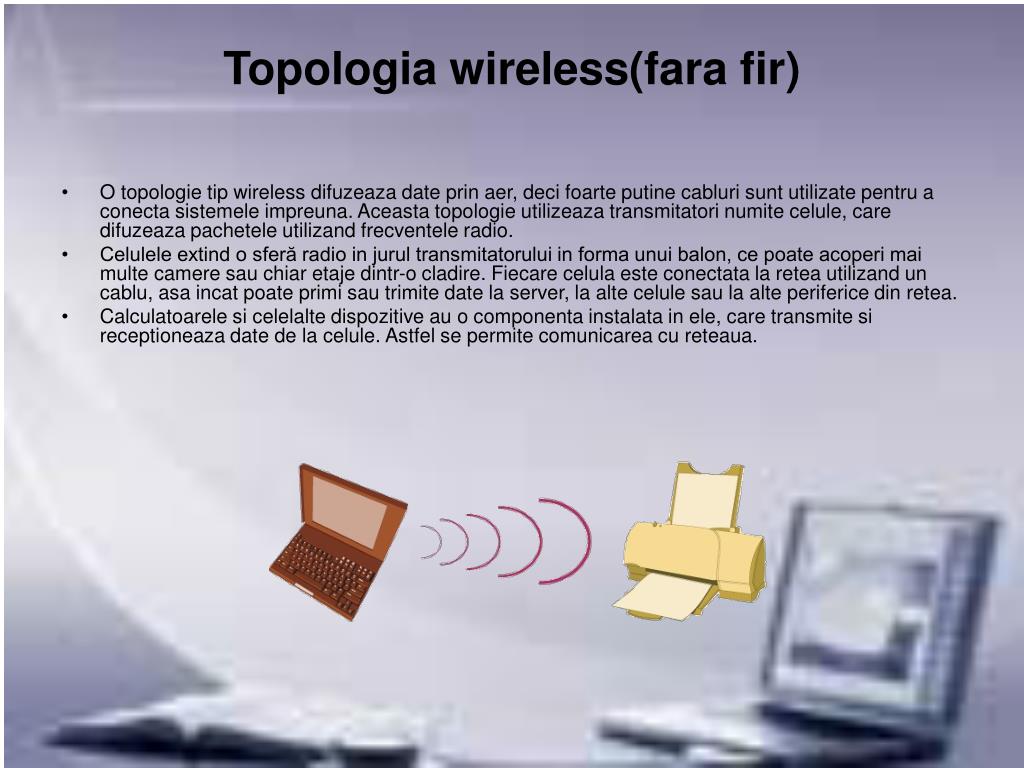

  7. Topologia wireless(fara fir) • O topologie tip wireless difuzeaza date prin aer, deci foarte putine cabluri sunt utilizate pentru a conecta sistemele impreuna. Aceasta topologie utilizeaza transmitatori numite celule, care difuzeaza pachetele utilizand frecventele radio. • Celulele extind o sferă radio in jurul transmitatorului in forma unui balon, ce poate acoperi mai multe camere sau chiar etaje dintr-o cladire. Fiecare celula este conectata la retea utilizand un cablu, asa incat poate primi sau trimite date la server, la alte celule sau la alte periferice din retea. • Calculatoarele si celelalte dispozitive au o componenta instalata in ele, care transmite si receptioneaza date de la celule. Astfel se permite comunicarea cu reteaua.
