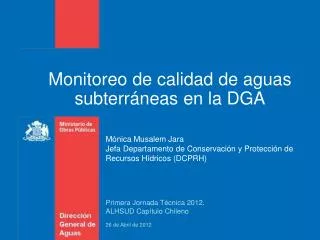

1. Monitoreo de calidad de aguas subterráneas en la DGA Mónica Musalem Jara Jefa Departamento de Conservación y Protección de Recursos Hídricos (DCPRH) Primera Jornada Técnica 2012. ALHSUD Capítulo Chileno 26 de Abril de 2012

2. Contenidos • Institucionalidad • Medición de la Calidad de Aguas • Uso y publicación de la información. Caso

3. Contenidos • Institucionalidad • Medición de la Calidad de Aguas • Uso y publicación de la información. Caso

4. Funciones de la DGA(Art. 299 del Código de Aguas) • Planificar el desarrollo del recurso hídrico en las fuentes naturales, con el fin de formular recomendaciones para su aprovechamiento. • Investigar y medir el recurso. • Mantener y operar el servicio hidrométrico nacional y proporcionar y publicar la información correspondiente. • Encomendar a empresas u organismos especializados los estudios e informes técnicos que estime conveniente y la construcción, implementación y operación de las obras de medición e investigación que se requiera. • Propender a la coordinación de los programas de investigación que corresponda a las entidades del sector público, así como de las privadas que realicen esos trabajos con financiamiento parcial del Estado. • Ejercer la policía y vigilancia de las aguas en los cauces naturales de uso público e impedir que en éstos se construyan, modifiquen o destruyan obras sin la autorización del Servicio o autoridad a quien corresponda aprobar su construcción o autorizar su demolición o modificación. • Supervigilar el funcionamiento de las Juntas de Vigilancia, de acuerdo con lo dispuesto en el Código de Aguas.

5. Departamento de Conservación y Protección de los Recursos Hídricos (DCPRH) FUNCIONES PRINCIPALES • Operación y diseño de las redes de calidad de aguas en el país (incluido el Laboratorio Ambiental DGA). • Publicación y difusión de la información generada. • Formular recomendaciones de conservación y protección de recursos hídricos. • Desarrollar estudios e informes técnicos que se requieran para la conservación y protección de los recursos hídricos, especialmente para impulsar el desarrollo de normas ambientales vinculadas con recursos hídricos. • Elaborar informes de cumplimientos de ciertas normas ambientales. • Participar en el Sistema de Evaluación de Impacto Ambiental y en su correspondiente fiscalización.

6. Contenidos • Institucionalidad • Medición de la Calidad de Aguas • Uso y publicación de la información. Caso

7. Operación general de las redes de calidad de agua

8. Ubicación de estaciones de monitoreo a cargo de la DGA(se incluye estaciones Vigentes y NO Vigentes) Estaciones Meteorológicas Red fluviométrica Red Mínima de Control de Lagos Red de Calidad Subterránea Red de Calidad Superficial

9. Puntos de Medición : Ubicación de estaciones de monitoreo DGA

10. Estadísticas generales de las redes de calidad de agua

11. Estadísticas generales de las redes de calidad de agua Nota: No se registra el año de suspensión de 299 estaciones, por lo que se grafican negativamente al comienzo de serie de tiempo.

12. Parámetros monitoreados en red de aguas subterráneas • Frecuencia de Muestreo: tres veces al año. • Medición de Parámetros in situ. • Temperatura del agua (°C) • Conductividad eléctrica (uS/cm) • pH • OD (mg/l) • 25 Parámetros analizados por Lab. DGA: Nutrientes (3) Fosfato, Nitrógeno (NO3+NO2), DQO. Metales (16) Aluminio, Arsénico, Boro, Cadmio, Cobalto, Cobre, Cromo, Hierro, Manganeso, Mercurio, Molibdeno, Niquel, Plata, Plomo, Selenio, Zinc. Macroelementos (6) Calcio, Cloruro, Magnesio, Potasio, Sodio.

13. Contenidos • Institucionalidad • Medición de la Calidad de Aguas • Uso y publicación de la información. Caso

14. Estudio: Diagnóstico y Clasificación de Sectores Acuíferos. • Estudio publicado en julio de 2009. Realizado para la DGA por Geohidrología Consultores Ltda. • Objetivo: Desarrollar las bases para la caracterización, en términos de la calidad química, de los recursos hídricos subterráneos, además de desarrollar metodologías que permitan proponer cuerpos normativos para la protección de dichos recursos. • Aplicación: Acuíferos El Loa, Los Choros y Aconcagua.

15. METODOLOGÍA DE CLASIFICACIÓNCriterios de la metodología • Características • Requiere caracterización del acuífero y análisis de datos • Utilizar índices con clases cualitativas y representables espacialmente • Parámetros químicos de análisis común en el país y de interés local • Índice • Compara concentración de parámetros químicos con referencias oficiales • Se relaciona con usos real o potencial del agua subterránea • Establecer origen o explicación de la clasificación de calidad • Comparación de la calidad química en el tiempo • Visualización de resultados mediante mapas y tablas que permitan una lectura intuitiva Antecedentes Metodología Aplicación de metodología Instrumentos de protección Red de monitoreo Conclusiones

16. METODOLOGÍA DE CLASIFICACIÓNEsquema general • Requiere • Recopilar antecedentes químicos • Caracterización del acuífero • Realiza • Interpolación espacial de concentración de parámetros • Clasificación de concentración según escala conveniente • Análisis estadístico para identificar posible origen común • Resultados • Mapa de IC individual y general • Mapa de IC temporal • Tabla con origen de parámetros químicos Antecedentes Metodología Aplicación de metodología Instrumentos de protección Red de monitoreo Conclusiones

17. METODOLOGÍA DE CLASIFICACIÓNCálculo de índice de calidad • Índice de calidad individual • Clasifica concentración de cada parámetro en 5 clases • Valor de corte definido por referencias oficiales (normas) • Se calcula para cada celda (raster) Clases de calidad Concentración Antecedentes Metodología Aplicación de metodología Instrumentos de protección Red de monitoreo Conclusiones

18. APLICACIÓN DE METODOLOGÍASector acuífero Los Choros • Se realizó campaña de muestreo especial para este proyecto • Zona costera • Área de interpolación menor que sector acuífero • Problemas de intrusión salina • Información disponible Antecedentes Metodología Aplicación de metodología Instrumentos de protección Red de monitoreo Conclusiones

19. APLICACIÓN DE METODOLOGÍASector acuífero Los Choros • Parámetros medidos • Grupo 1 • Cl, Ca, SO4, Na, Mg, SDT • Mayor concentración parámetros de intrusión salina (Cl, SDT) y en pozos cercanos a costa Antecedentes Metodología Aplicación de metodología Instrumentos de protección Red de monitoreo Conclusiones

20. APLICACIÓN DE METODOLOGÍASector acuífero Los Choros • Parámetros medidos • Grupo 2 • NO3, Fe, Al • Al y Fe no tienen clase Buena • NO3 no presenta valores altos • Sólo se alcanza en valores altos en sitios específicos, por lo que pueden ser situaciones locales • Condiciones de pozo • Cercanía a pueblo Antecedentes Metodología Aplicación de metodología Instrumentos de protección Red de monitoreo Conclusiones

21. APLICACIÓN DE METODOLOGÍASector acuífero Los Choros SDT Ca Cl • Índice de calidad individual SO4 Mg Na

22. APLICACIÓN DE METODOLOGÍASector acuífero Los Choros • Índice de calidad individual NO3 Fe Al Antecedentes Metodología Aplicación de metodología Instrumentos de protección Red de monitoreo Conclusiones

23. APLICACIÓN DE METODOLOGÍASector acuífero Los Choros • Índice de calidad general y origen de parámetros • IC Excepcional a Regular en el centro • IC Regular en las cercanías del pueblo, con valores más elevados de Aluminio y Nitratos, y origen asociado a contaminación por asentamientos urbanos • IC Regular e Insuficiente al noroeste refleja la intrusión salina natural que ocurre en el acuífero asociado a SDT, Cl, Na, y Mg Antecedentes Metodología Aplicación de metodología Instrumentos de protección Red de monitoreo Conclusiones

24. APLICACIÓN DE METODOLOGÍASector acuífero Aconcagua • Dos campañas adicionales • Buena representatividad • Acuífero superficial • Información disponible Antecedentes Metodología Aplicación de metodología Instrumentos de protección Red de monitoreo Conclusiones

25. APLICACIÓN DE METODOLOGÍASector acuífero Aconcagua • Parámetros • Grupo 1 • Cl, Ca, SO4, Na, Mg, SDT • A excepción de Ca y SO4, todos se encuentran en calidad Buena Antecedentes Metodología Aplicación de metodología Instrumentos de protección Red de monitoreo Conclusiones

26. APLICACIÓN DE METODOLOGÍASector acuífero Aconcagua • Parámetros • Grupo 2 • NO3, Fe, Mn • NO3 sobrepasa clase 1 en la mayoría de los puntos, es decir sobre 10 mg/L • Fe y Mn presentan valores muy altos, pero en zonas específicas • Fe no tiene clase Buena Antecedentes Metodología Aplicación de metodología Instrumentos de protección Red de monitoreo Conclusiones

27. APLICACIÓN DE METODOLOGÍASector acuífero Aconcagua SO4 • Índice de calidad individual Ca Cl Na SDT Mg NO3 Fe Mn Antecedentes Metodología Aplicación de metodología Instrumentos de protección Red de monitoreo Conclusiones

28. APLICACIÓN DE METODOLOGÍASector acuífero Aconcagua • Calidad de las aguas de este acuífero es Buena con excepciones • IC Bueno marcado por los niveles de NO3 que reflejan una afectación antrópica agrícola • IC Regular e IC Insuficiente por valores aún más elevados de NO3, Mn y Fe, actividad industrial (ubicación de estas zonas y correlación entre parámetros) • Índice de calidad general y origen de parámetros Antecedentes Metodología Aplicación de metodología Instrumentos de protección Red de monitoreo Conclusiones

29. RED DE MONITOREORevisión actual red de monitoreo • 275 km2/pto • Sustentable c/ intrusión salina • (~ 25 km2/punto) • 593 km2/pto • Sustentable s/intrusión salina • (~ 100 km2/punto) 7.950 km2/pto Sustentable s/ intrusión salina (~100 km2/pto) • Cantidad de puntos de control y distribución deficiente • Nueva propuesta • Parámetros adecuados • Ca, Cl, CO3, CE, HCO3, K , Mg, Na, OD, pH, SO4, Tº • Ag, Al , As, B, Cd, Co, Cr, Cu , DQO, Fe , Hg, Mn, Mo, NO3, Ni, PO4, Pb, Se, Zn • Agregar SDT

30. RED DE MONITOREOPropuesta para sectores acuíferoEl Loa Red monitoreo DGA Sin información de pozos Con antecedentes de pozos Área de búsqueda

31. RED DE MONITOREOPropuesta para sectores acuíferoLos Choros Red monitoreo DGA Sin información de pozos Con antecedentes de pozos Área de búsqueda

32. RED DE MONITOREOPropuesta para sectores acuíferoAconcagua Red monitoreo DGA Sin información de pozos Con antecedentes de pozos Área de búsqueda
