Matavimai - modeliavimai

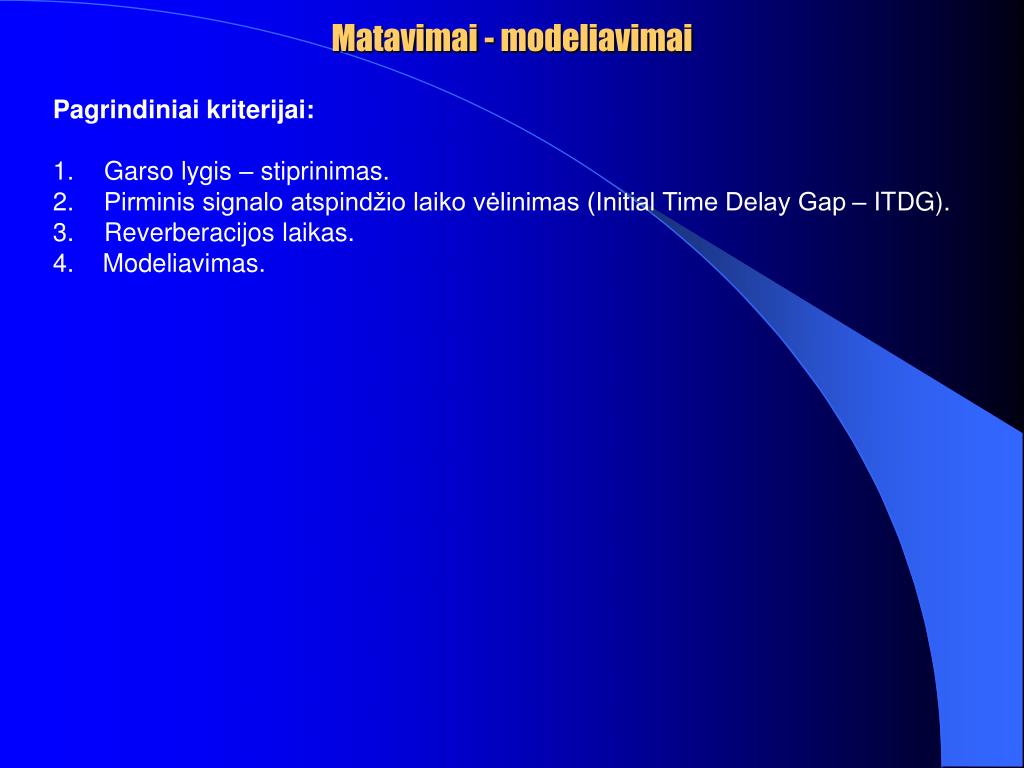

1. Matavimai - modeliavimai • Pagrindiniai kriterijai: • Garso lygis – stiprinimas. • Pirminis signalo atspindžio laiko vėlinimas (Initial Time Delay Gap – ITDG). • Reverberacijos laikas. • 4. Modeliavimas.

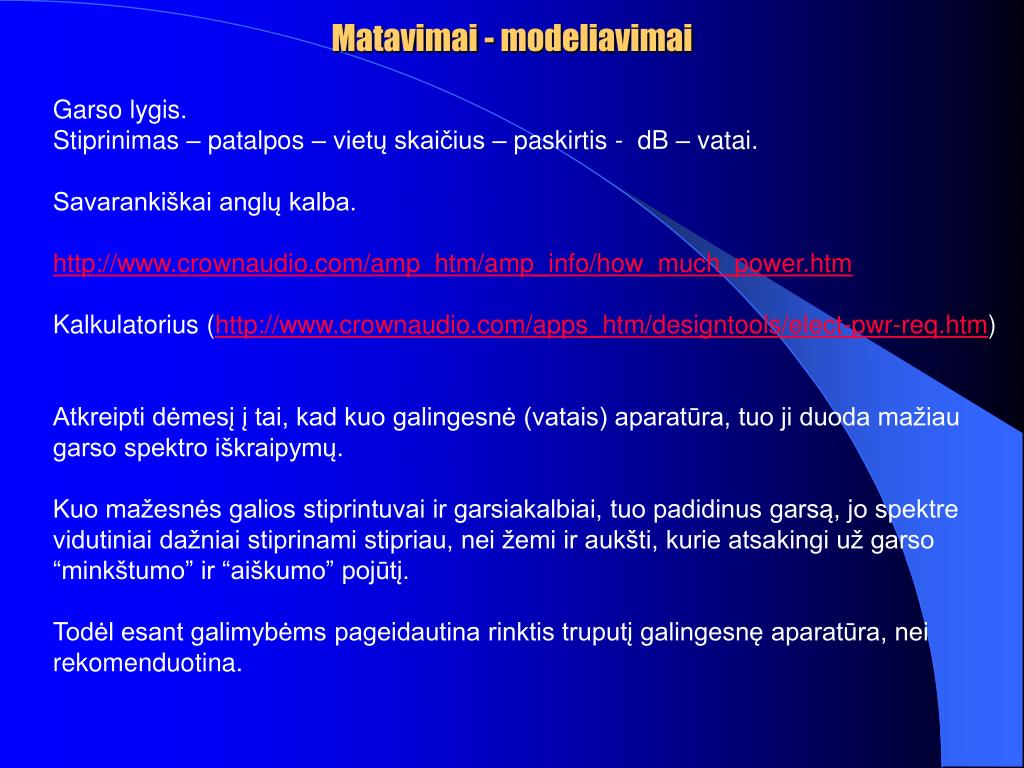

2. Matavimai - modeliavimai Garso lygis. Stiprinimas – patalpos – vietų skaičius – paskirtis - dB – vatai. Savarankiškai anglų kalba. http://www.crownaudio.com/amp_htm/amp_info/how_much_power.htm Kalkulatorius (http://www.crownaudio.com/apps_htm/designtools/elect-pwr-req.htm) Atkreipti dėmesį į tai, kad kuo galingesnė (vatais) aparatūra, tuo ji duoda mažiau garso spektro iškraipymų. Kuo mažesnės galios stiprintuvai ir garsiakalbiai, tuo padidinus garsą, jo spektre vidutiniai dažniai stiprinami stipriau, nei žemi ir aukšti, kurie atsakingi už garso “minkštumo” ir “aiškumo” pojūtį. Todėl esant galimybėms pageidautina rinktis truputį galingesnę aparatūra, nei rekomenduotina.

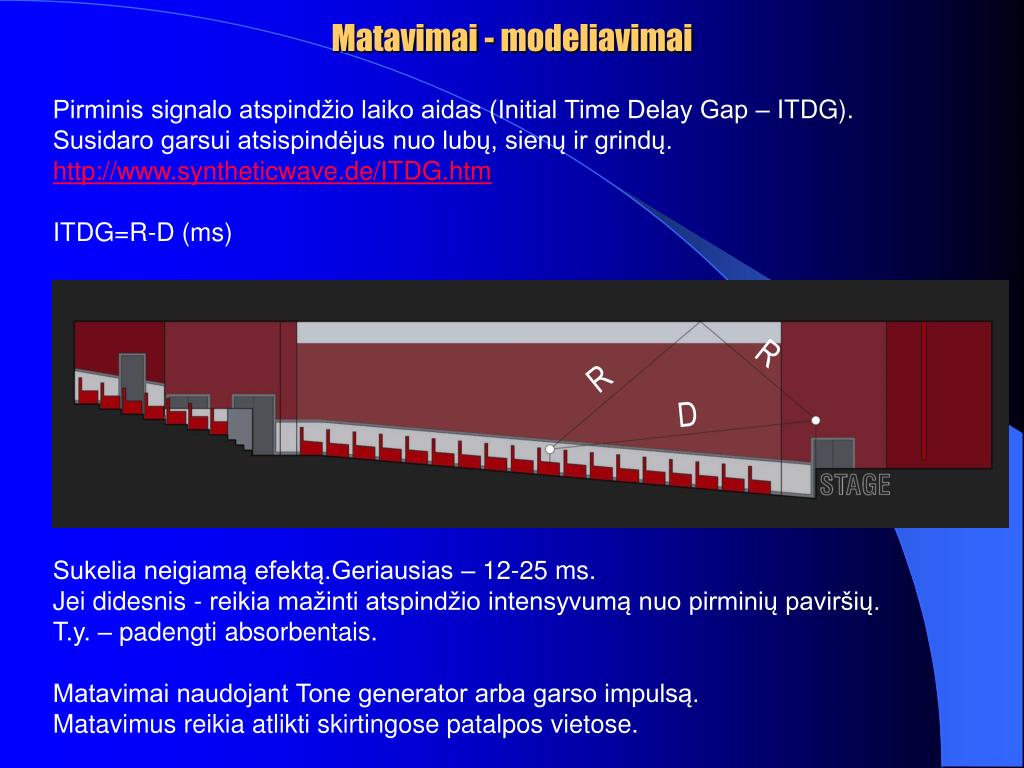

3. Matavimai - modeliavimai Pirminis signalo atspindžio laiko aidas (Initial Time Delay Gap – ITDG). Susidaro garsui atsispindėjus nuo lubų, sienų ir grindų. http://www.syntheticwave.de/ITDG.htm ITDG=R-D (ms) Sukelia neigiamą efektą.Geriausias – 12-25 ms. Jei didesnis - reikia mažinti atspindžio intensyvumą nuo pirminių paviršių. T.y. – padengti absorbentais. Matavimai naudojant Tone generator arba garso impulsą. Matavimus reikia atlikti skirtingose patalpos vietose. R R D

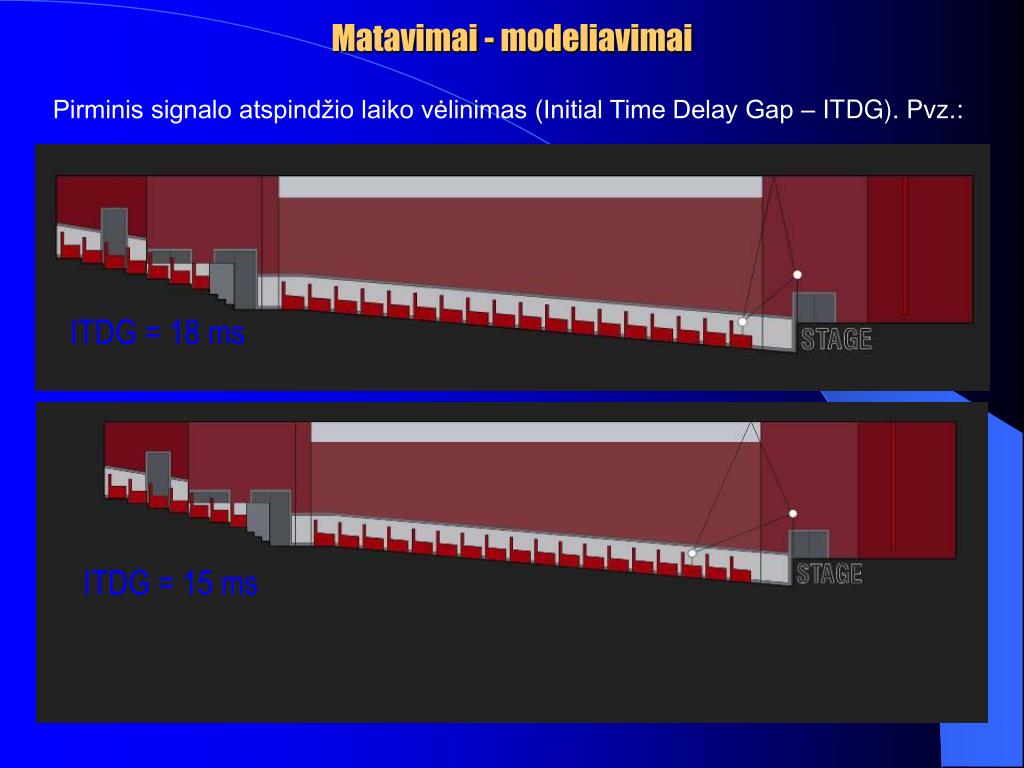

4. Matavimai - modeliavimai Pirminis signalo atspindžio laiko vėlinimas (Initial Time Delay Gap – ITDG). Pvz.: ITDG = 18 ms ITDG = 15 ms

5. Matavimai - modeliavimai Pirminis signalo atspindžio laiko vėlinimas (Initial Time Delay Gap – ITDG). Pvz.: ITDG = 12 ms ITDG = 18 ms ITDG = 10 ms ITDG = 15 ms

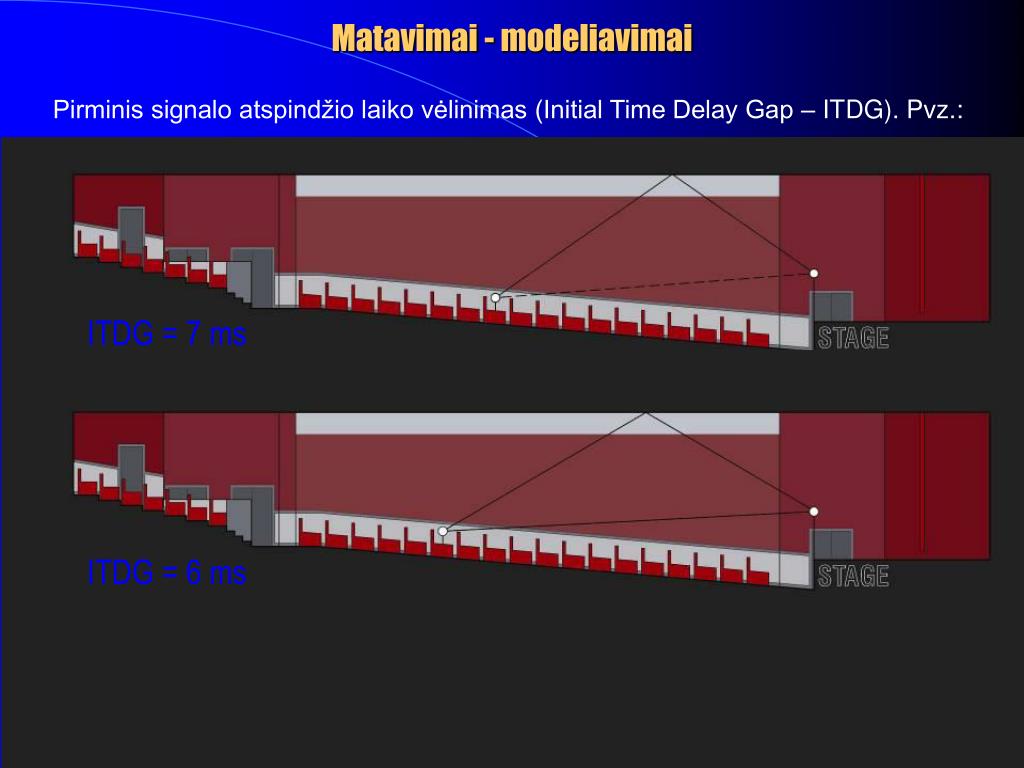

6. Matavimai - modeliavimai Pirminis signalo atspindžio laiko vėlinimas (Initial Time Delay Gap – ITDG). Pvz.: ITDG = 7 ms ITDG = 6 ms

7. Matavimai - modeliavimai Pirminis signalo atspindžio laiko vėlinimas (Initial Time Delay Gap – ITDG). Pvz.: ITDG = 4 ms ITDG = 3 ms

8. Matavimai - modeliavimai Pirminis signalo atspindžio laiko vėlinimas (Initial Time Delay Gap – ITDG). Pvz.: ITDG = 2 ms ITDG = 1 ms

9. Matavimai - modeliavimai Pirminis signalo atspindžio laiko vėlinimas (Initial Time Delay Gap – ITDG). Pvz.: ITDG = 50 ms ITDG>25 ms. Išvada – sienos turi būti padengtos absorbentais. Lubos – ne.

10. Matavimai - modeliavimai • Reverberacijos laiko matavimas – selektyvi reverberacija. • Matavimai atliekami: • Harmoninio (sinusinio) signalo generatorių (pvz. Tone generator), • Garso šaltinį – garsiakalbį (pageidautina bent 60 W), kuris turi būti patalpintas • toje vietoje iš kur sklis garsas – pvz. scenoje. • Garso imtuvas – įrašymo įrenginys gebantis įrašinėti *.wav formatu. • (gali būti portatyvus, gali būti kompiuteris • su mikrofonu (garso korta pageidautina – 24 bitų). • RS60 nustatomas arba tiesiogiai – atskaitant dB sumažėjimą signalo lygyje arba • tam pritaikytomis programomis. • Kadangi RS60 yra (arba gali būti) skirtingas skirtingiems dažniams – jį būtina • matuoti naudojant skirtingus dažnius. • Matuoti skirtingose patalpos vietose – pageidautina 20-40 vietų. • Analizuoti ir optimizuoti patalpos paviršius.

11. Matavimai - modeliavimai • Reverberacijos laiko matavimas – selektyvi reverberacija. • Garso imtuvas – įrašymo įrenginys (gali būti portatyvus, gali būti kompiuteris • su mikrofonu (garso korta pageidautina – 24 bitų).

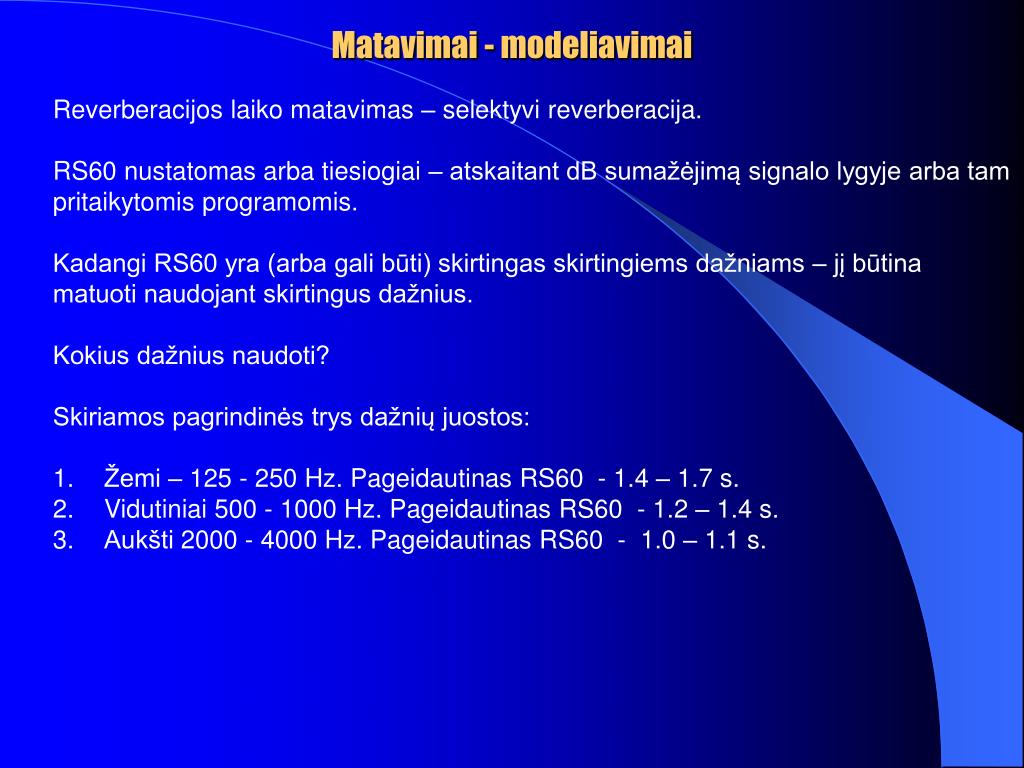

12. Matavimai - modeliavimai • Reverberacijos laiko matavimas – selektyvi reverberacija. • RS60 nustatomas arba tiesiogiai – atskaitant dB sumažėjimą signalo lygyje arba tam • pritaikytomis programomis. • Kadangi RS60 yra (arba gali būti) skirtingas skirtingiems dažniams – jį būtina • matuoti naudojant skirtingus dažnius. • Kokius dažnius naudoti? • Skiriamos pagrindinės trys dažnių juostos: • Žemi – 125 - 250 Hz. Pageidautinas RS60 - 1.4 – 1.7 s. • Vidutiniai 500 - 1000 Hz. Pageidautinas RS60 - 1.2 – 1.4 s. • Aukšti 2000 - 4000 Hz. Pageidautinas RS60 - 1.0 – 1.1 s.

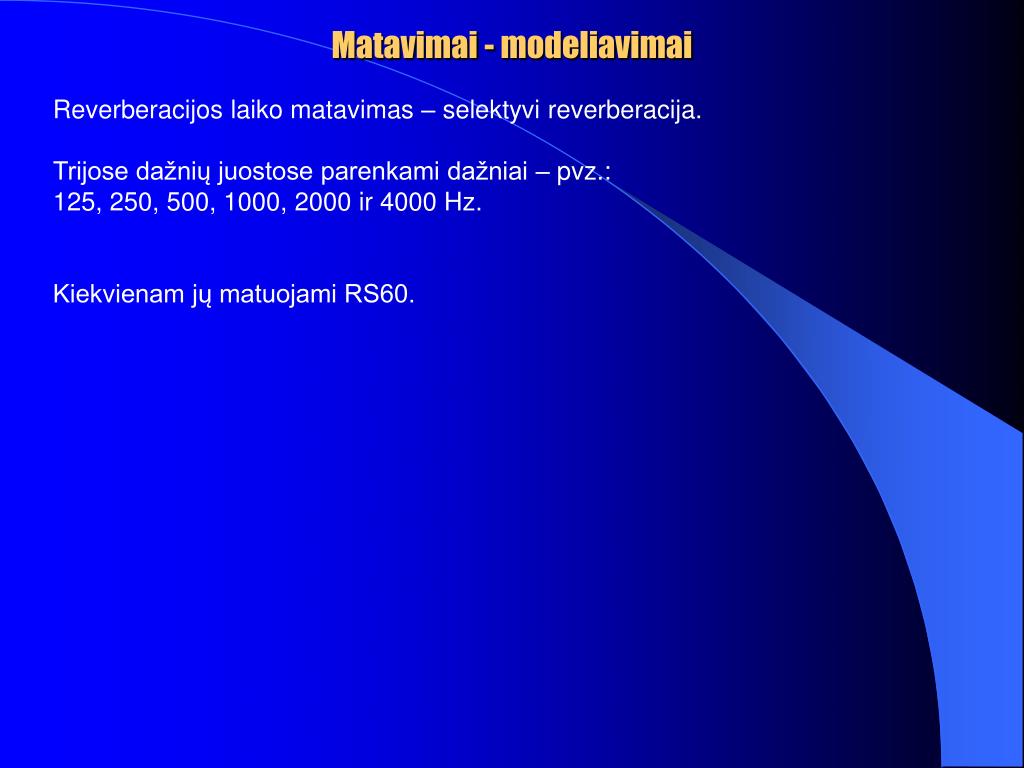

13. Matavimai - modeliavimai Reverberacijos laiko matavimas – selektyvi reverberacija. Trijose dažnių juostose parenkami dažniai – pvz.: 125, 250, 500, 1000, 2000 ir 4000 Hz. Kiekvienam jų matuojami RS60.

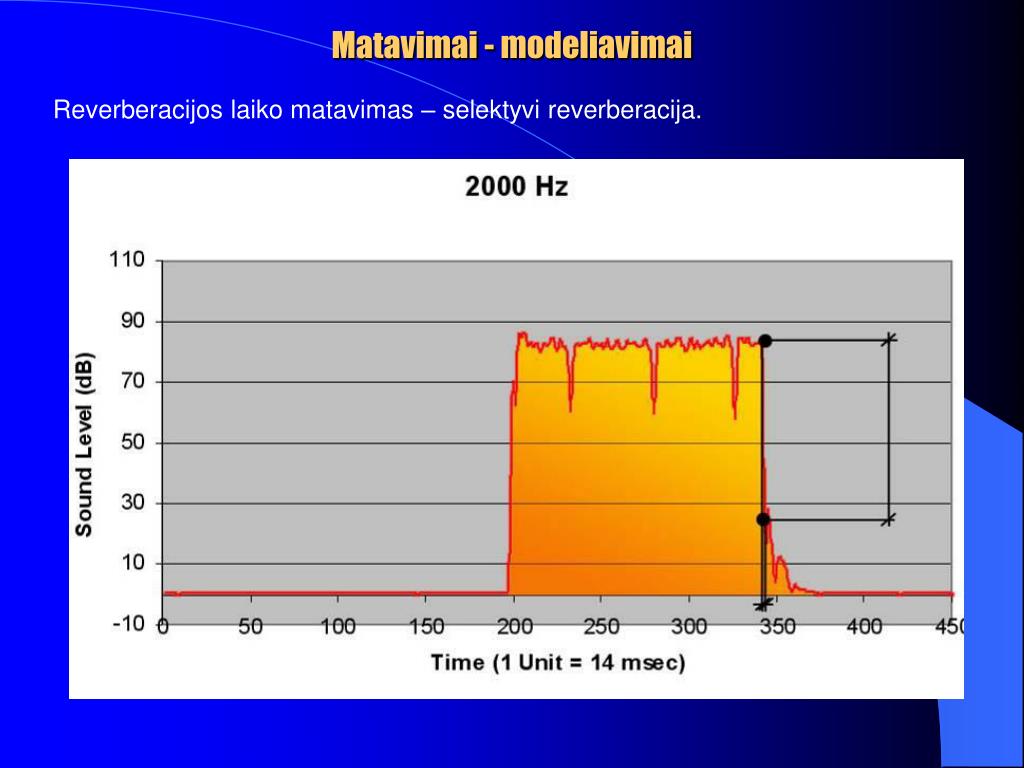

14. Matavimai - modeliavimai Reverberacijos laiko matavimas – selektyvi reverberacija.

15. Matavimai - modeliavimai Reverberacijos laiko matavimas – selektyvi reverberacija.

16. Matavimai - modeliavimai Reverberacijos laiko matavimas – selektyvi reverberacija.

17. Matavimai - modeliavimai Reverberacijos laiko matavimas – selektyvi reverberacija.

18. Matavimai - modeliavimai Reverberacijos laiko matavimas – selektyvi reverberacija.

19. Matavimai - modeliavimai Reverberacijos laiko matavimas – selektyvi reverberacija.

20. 23 22 24 19 18 17 20 16 21 15 13 12 11 10 14 9 8 5 4 3 7 6 2 1 Matavimai - modeliavimai Reverberacijos laiko matavimas – selektyvi reverberacija. Matavimai atliekami skirtingose vietose, skirtingiems dažniams.

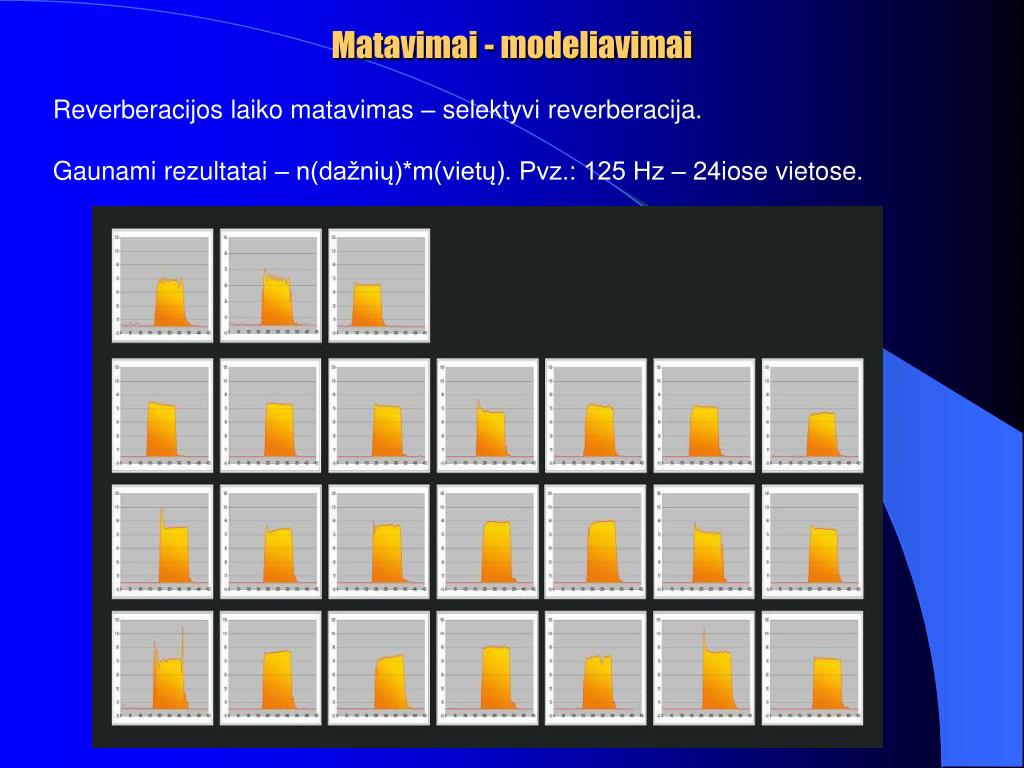

21. Matavimai - modeliavimai Reverberacijos laiko matavimas – selektyvi reverberacija. Gaunami rezultatai – n(dažnių)*m(vietų). Pvz.: 125 Hz – 24iose vietose.

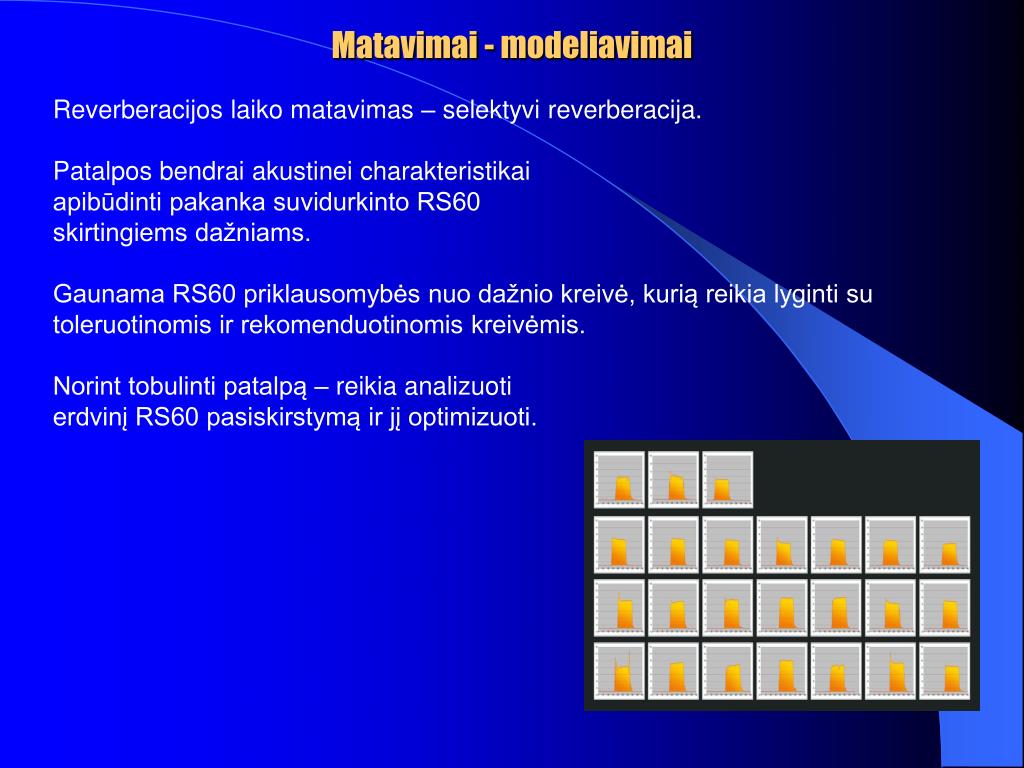

22. Matavimai - modeliavimai Reverberacijos laiko matavimas – selektyvi reverberacija. Patalpos bendrai akustinei charakteristikai apibūdinti pakanka suvidurkinto RS60 skirtingiems dažniams. Gaunama RS60 priklausomybės nuo dažnio kreivė, kurią reikia lyginti su toleruotinomis ir rekomenduotinomis kreivėmis. Norint tobulinti patalpą – reikia analizuoti erdvinį RS60 pasiskirstymą ir jį optimizuoti.

23. Matavimai - modeliavimai Savarankiškai išbandyti patalpų akustikos modeliavimo programą “Odeon”. Ribotų galimybių (free trial) versiją galima atsisiųsti adresu: http://www.odeon.dk/ Pasiieškoti kitų panašių programų. Šio kurso skaidrių (ir papildomos literatūros) žinių pakanka dirbant su tokio tipo programomis ir tikrinant, bei tobulinant realią pastatytų (ar dalinai pastatytų) patalpų akustiką.
