Biegebeanspruchte Federn

erno avatar
erno
14 diapositives · 733 Views · Sep 24, 2014

Bild 10-08. Biegebeanspruchte Federn. Definition Alle Federn, deren tragendes Material vorrangig auf Biegung beansprucht wird Hauptbauformen Blattfeder Drehfeder (Scharnierfeder) Spiralfeder Tellerfeder. Bild 10-08. Rechteckförmige Blattfedern. Eigenschaften Freiträger

#biegebeanspruchte federn #biegebeanspruchte federn ppt #powerpoint #presentation
Biegebeanspruchte Federn - slide 1
01 / 14Biegebeanspruchte Federn
1 / 17

Télécharger la présentation

Biegebeanspruchte Federn
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

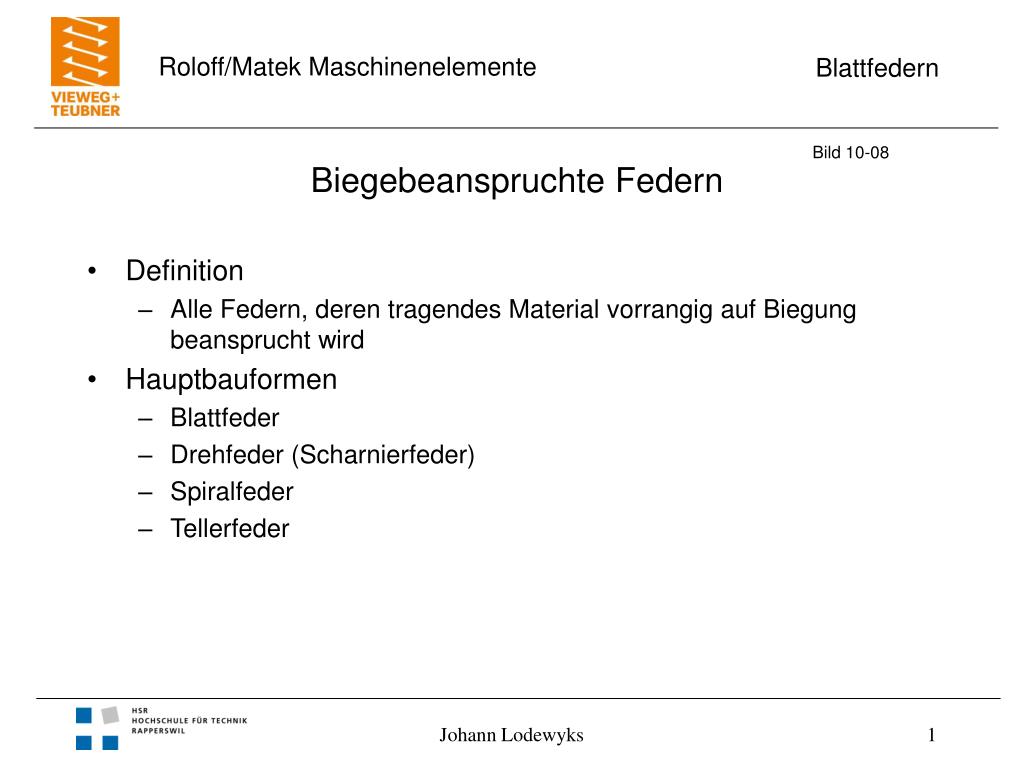

  1. Bild 10-08 Biegebeanspruchte Federn • Definition • Alle Federn, deren tragendes Material vorrangig auf Biegung beansprucht wird • Hauptbauformen • Blattfeder • Drehfeder (Scharnierfeder) • Spiralfeder • Tellerfeder Johann Lodewyks

  2. Bild 10-08 Rechteckförmige Blattfedern • Eigenschaften • Freiträger • max. Spannung an der Einspannstelle • Schlechte Werkstoffausnutzung • parabelförmige Biegelinie • Einsatz • Kontakt-, Rast- oder Andrückfeder Johann Lodewyks

  3. Bild 10-08 Rechteckförmige Blattfedern • Eigenschaften • Freiträger • max. Spannung an der Einspannstelle • Schlechte Werkstoffausnutzung • parabelförmige Biegelinie • Einsatz • Kontakt-, Rast- oder Andrückfeder für rechteckige Querschnittsflächen Johann Lodewyks

  4. Bild 10-08 Rechteckförmige Blattfedern • Eigenschaften • Freiträger • max. Spannung an der Einspannstelle • Schlechte Werkstoffausnutzung • parabelförmige Biegelinie • Einsatz • Kontakt-, Rast- oder Andrückfeder Johann Lodewyks

  5. Bild 10-08 dreieckige Blattfedern • Eigenschaften • gleiche Biegespannung auf der gesamten Länge • kreisbogenförmige Biegelinie • Einsatz • Kontakt-, Rast- oder Andrückfeder Dreiecksfeder => b(x=l) = 0 Trapezfeder => b(x=l) = b‘ Johann Lodewyks

  6. Bild 10-08 parabelförmige Blattfedern • Eigenschaften • mit (x) zunehmende Biegespannung • progressive Biegelinie • Einsatz • Kontakt-, Rast- oder Andrückfeder Johann Lodewyks

  7. Bild 10-08 Berechnung der Blattfedern aus (10.07) folgt: Johann Lodewyks

  8. Bild 10-08 Berechnung der Blattfedern aus (10.07) folgt: Johann Lodewyks

  9. Bild 10-08 Berechnung der Blattfedern aus (10.07) folgt: Johann Lodewyks

  10. Bild 10-08 Berechnung der Blattfedern aus (10.07) folgt: Johann Lodewyks

  11. Bild 10-08 Berechnung der Blattfedern aus (10.03) folgt: Johann Lodewyks

  12. Kennwerte im Vergleich • Rechteck- und Dreieckfeder als Sonderfall der Trapezfeder • Formnutzahl = WF / WFmax Johann Lodewyks

  13. Bild 10-09 Geschichtete Blattfeder • Herleitung • doppelarmige Trapezfeder in Streifen zerlegt und geschichtet • Konstruktion • seitliches Verschieben durch Bügel oder Rippen verhindert • Hauptblatt mit Lagerösen • Luftspalt oder Zwischenlagen gegen Reibkorrosion Johann Lodewyks

  14. Bild 10-09 Geschichtete Blattfeder • Konstruktion • zwei Blattfedern • Zusatzfeder mit verzögertem Eingriff • progressive Kennlinie • Einsatz • Fahrzeugfederung Johann Lodewyks
