  1. VMware虚拟化基础架构解决方案及案例学习 • 虚拟化概述及应用场景 • VMware服务器及桌面虚拟化 • VMware的虚拟化解决方案 1、VI3解决方案 2、基于VI3的解决方案 • 巧用虚拟化解决技术难题 1、域迁移问题 2、生产环境项目实施测试问题 • 案例学习 1、服务器虚拟化(VI3) 2、桌面虚拟化架构View3.0(基于VI3) • 如何学习、实验及资源 1、使用VMware 6.5+ESX3.5边实验边学习 2、学习资源 方建国 三届微软最有价值专家 51CTO论坛虚拟化版主 51CTO专家博客

  2. 日程安排 • 虚拟化概述及应用场景 • VMware服务器及桌面虚拟化 • VMware的虚拟化解决方案 1、VI3解决方案 2、基于VI3的解决方案 • 巧用虚拟化解决技术难题 1、域迁移问题 2、生产环境项目实施测试问题 • 案例学习 1、服务器虚拟化(VI3) 2、桌面虚拟化架构View3.0(基于VI3) • 如何学习、实验及资源 1、使用VMware 6.5+ESX3.5边实验边学习 2、学习资源

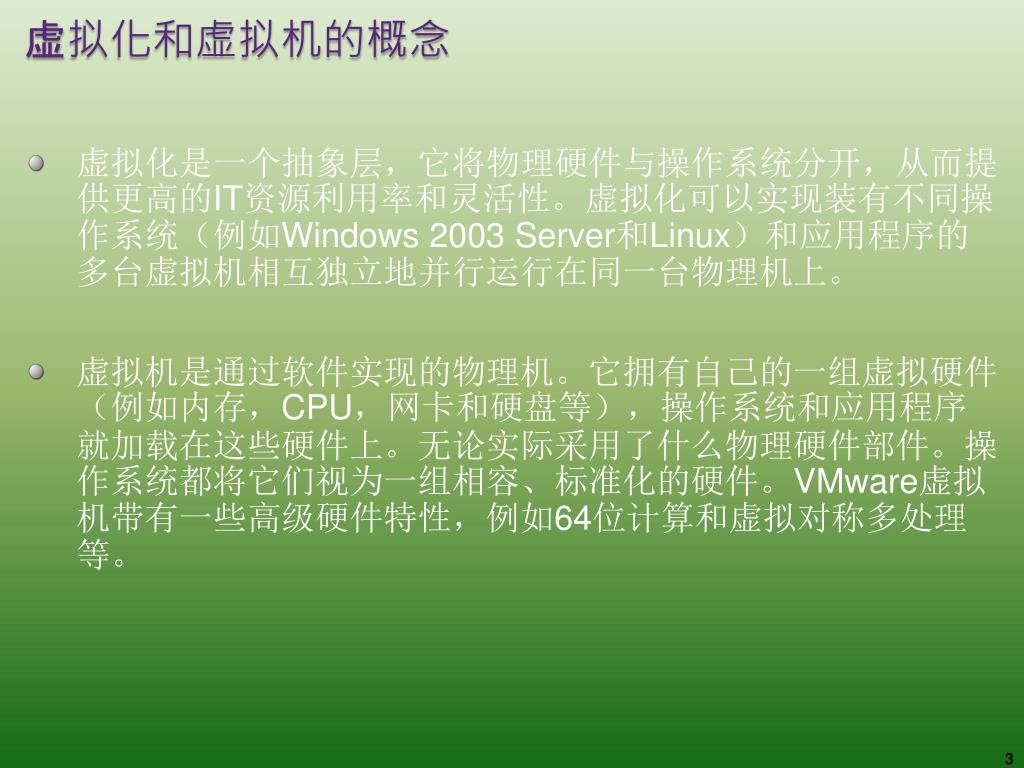

  3. 虚拟化和虚拟机的概念 • 虚拟化是一个抽象层,它将物理硬件与操作系统分开,从而提供更高的IT资源利用率和灵活性。虚拟化可以实现装有不同操作系统(例如Windows 2003 Server和Linux)和应用程序的多台虚拟机相互独立地并行运行在同一台物理机上。 • 虚拟机是通过软件实现的物理机。它拥有自己的一组虚拟硬件(例如内存,CPU,网卡和硬盘等),操作系统和应用程序就加载在这些硬件上。无论实际采用了什么物理硬件部件。操作系统都将它们视为一组相容、标准化的硬件。VMware虚拟机带有一些高级硬件特性,例如64位计算和虚拟对称多处理等。

  4. IT经理面对的难题 “…费用太高…” “…不能满足一定的服务水平要求…” • 难题: • 硬件没有得到充分利用 • 能源过度消耗 • 数据中心或分支机构之间昂贵的空间费用 难题: 为实现操作系统及应用的业务持续性而进行的灾难备份 “…系统无法足够快速的进行扩展…” 难题: 无法快速应对时刻变化的桌面与数据中心需求 • 难题: • 应用不兼容 • 冗长的测试过程 难题: 计划性与非计划性的当机时间影响了服务器的正常运行 • 难题: • 终端服务器 • 服务器未得到充分利用

  5. 您的企业是否有如下的情况? • 是否每年、每季甚至每月都要采购新的X86服务器? • 每年要采购多少台服务器?宝贵的机房空间是否越来越小?还有电源、网络、空调。。。 • 在需要的时候却没有空闲的服务器可用,这种状况经常发生吗? • 上线一个新的应用或业务类型,您需要花费多长时间? • 软硬件采购时间、环境准备时间、软件部署时间、应用配置调试时间。。。 • 那些正在使用的X86服务器利用率高吗?高档低配置使用现状还要继续吗? • 服务器的性能年年都在翻番的提高,应用和软件能充分利用上这些性能吗? • 能否有一个行之有效的办法减少X86服务器整体拥有成本(TCO)? • 如何降低硬件成本、宕机费用、管理成本以及运维成本? • 对X86服务器上的应用考虑高可用性了吗? • 大机、Unix服务器都已经或者正在实施高可用性部署,X86服务器不需要吗? • 管理这些数量众多的服务器是否令人头疼? • 如何集中管理,如何部署新的应用,如何迁移老的应用?

  6. 什么是虚拟化? 虚拟化是将某个计算机资源从其它资源分离出来的一项技术。 虚拟展现 展现层与流程分离 应用被安装到指定的软件和操 作系统上 虚拟应用 应用到任何有需求的计算机上 接口与流程相关联 操作系统被 分配到某个指定的硬件上 虚拟机器 操作系统可以分配到任何计算机或服务器 存储被分配到指定的地点 虚拟存储 通过网络存储及备份 网络被分配到指定的地点 虚拟网络 将分散的资源本地化 通过虚拟化分离的构件 传统的软件堆栈 虚拟化会提高资源的有效利用,并使 操作更加灵活 同时简化了变更管理

  7. 兼容性 虚拟机完全兼容标准的操作系统,以及在这些操作系统之上建立的硬件驱动和应用 每一个虚拟机都与同在一个服务器上的其他虚拟机相隔离 硬件独立 封装 …………. .. …… …………. .. …… …………. .. …… 虚拟机将整个系统,包括硬件配置、操作系以及应用等封装在文件里 可以在其他服务器上不加修改的运行虚拟机 VMware虚拟化的关键特征 隔离

  8. VMware虚拟化架构 寄居架构(Hosted Architecture) 裸金属架构 (“Bare Metal” Architecture) • 例如:ESX Server • 依赖虚拟层内核 • 代理和帮助应用的服务控制台 • 例如:VMware Server, Workstation • 安装和运行应用程序 • 依赖于主机操作系统对设备的支持和物力资源的管理

  9. 虚拟架构应用场景

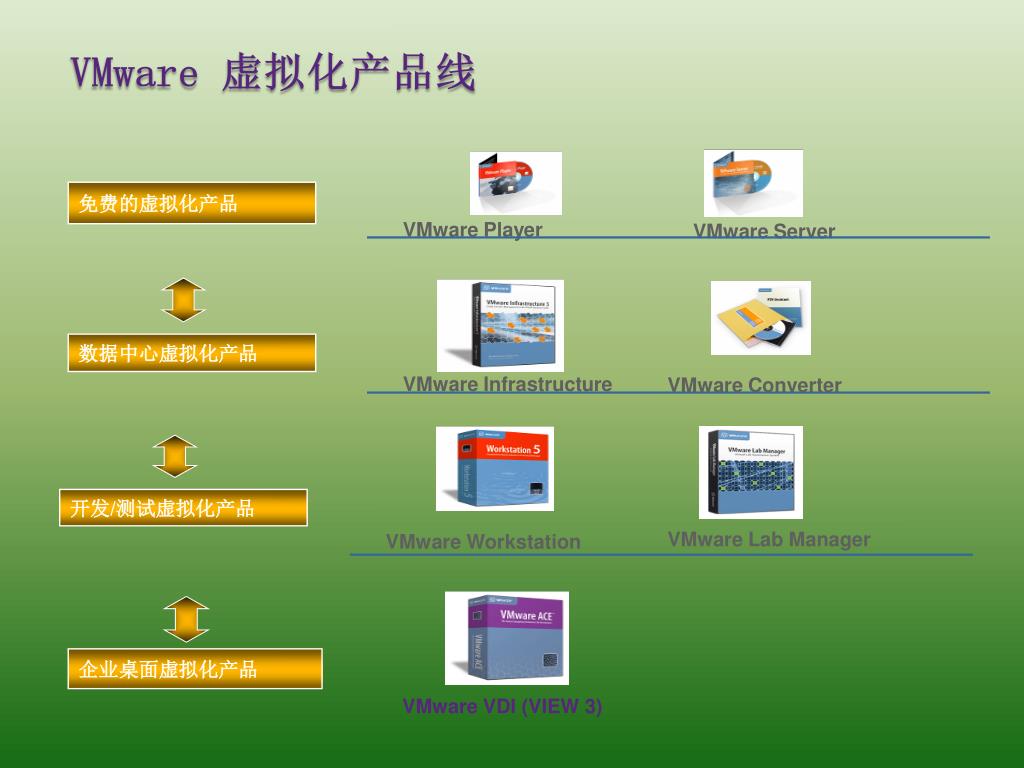

  10. 免费的虚拟化产品 VMware Player VMware Server 数据中心虚拟化产品 VMware Infrastructure VMware Converter 开发/测试虚拟化产品 VMware Lab Manager VMware Workstation 企业桌面虚拟化产品 VMware VDI (VIEW 3) VMware 虚拟化产品线

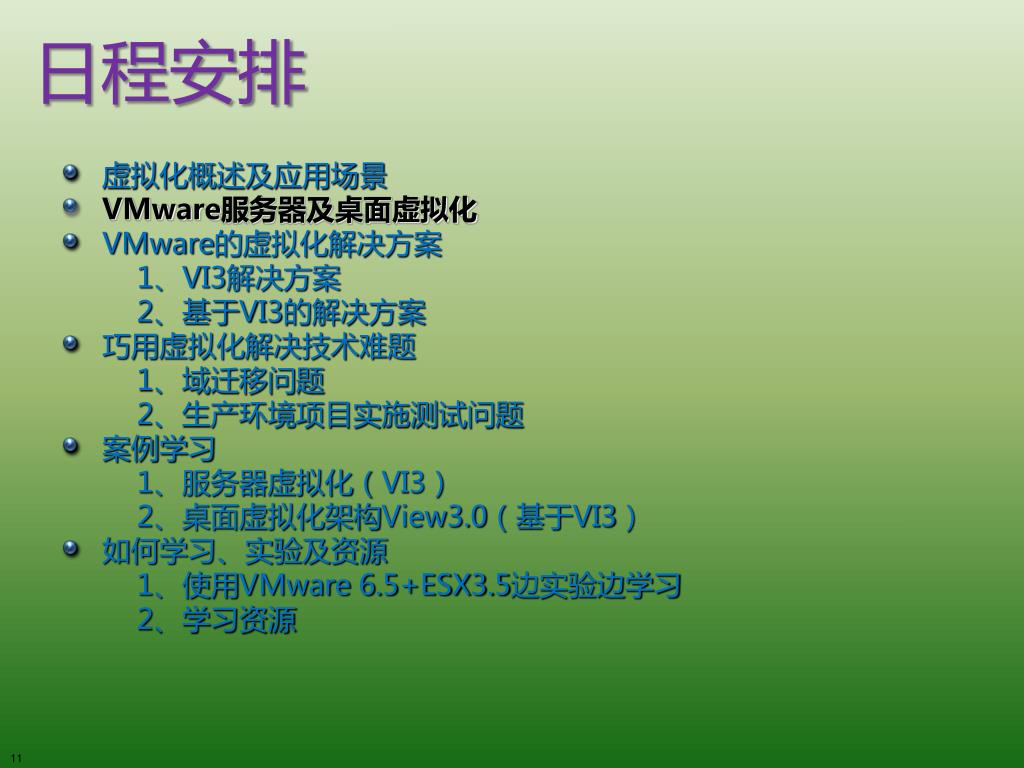

  11. 日程安排 • 虚拟化概述及应用场景 • VMware服务器及桌面虚拟化 • VMware的虚拟化解决方案 • 1、VI3解决方案 • 2、基于VI3的解决方案 • 巧用虚拟化解决技术难题 • 1、域迁移问题 • 2、生产环境项目实施测试问题 • 案例学习 • 1、服务器虚拟化(VI3) • 2、桌面虚拟化架构View3.0(基于VI3) • 如何学习、实验及资源 • 1、使用VMware 6.5+ESX3.5边实验边学习 • 2、学习资源

  12. 服务器虚拟化的基础概念 • 什么是服务器虚拟化? 就是将物理服务器、操作系统、及其应用程序 “打包”为一个档案-可移动的虚拟机(VM) 物理服务器 虚拟机

  13. 服务器虚拟化的两个方向 • 一变多 • 将一台服务器虚拟化成更多的虚拟机 • 大机的虚拟化:IBM的LPAR • UNIX服务器: • IBM的LPAR • HP的nPAR,vPAR • Sun的Domain、Container • Inter架构服务器: • VMware的VI3 多变一 将多台服务器虚拟化成一台虚拟机 • 分布式运算(Distributed Computing) • 并行处理(Parallel Computing) • 网格计算(Grid Computing) • 云计算(Cloud Computing) • 高性能运算(HPC)

  14. 外包 企业智能网络运算(Thin-Computing) 灾难恢复 备用工作区 什么是 Virtual Desktop Infrastructure • 通过 Virtual Desktop Infrastructure,企业可以使用虚拟化技术在数据中心以虚拟机形式托管桌面。 • 用户可以使用远程显示协议从 PC 或瘦客户端进行访问。

  15. VDI 的优势 灾难恢复 资源利用 Virtual Infrastructure 安全性 隔离 • 最少的用户培训 • 备用工作区 • 更轻松的桌面管理 • 标准化桌面模板

  16. VDI —规划设计服务 • 类似于针对服务器的 VMware Infrastructure Methodology(VIM)规划设计服务。 • 适用于试点部署 • 通常包括: • 当前虚拟环境分析 • 主机服务器设计 • 网络设计 • 存储设计 • VDM 配置

  17. 日程安排 • 虚拟化概述及应用场景 • VMware服务器及桌面虚拟化 • VMware的虚拟化解决方案 • 1、VI3解决方案 • 2、基于VI3的解决方案 • 巧用虚拟化解决技术难题 • 1、域迁移问题 • 2、生产环境项目实施测试问题 • 案例学习 • 1、服务器虚拟化(VI3) • 2、桌面虚拟化架构View3.0(基于VI3) • 如何学习、实验及资源 • 1、使用VMware 6.5+ESX3.5边实验边学习 • 2、学习资源

  18. VI3和基于VI3的解决方案 •VMwareVirtualCenter • VMware Converter • VMware Capacity Planner • VMware Site Recovery Manager • VMware Virtual Desktop Infrastructure • VMware ACE • VMware Lab Manager •VMwareDRSwithDPM • VMware High Availability • VMware Consolidated Backup • VMware Storage VMotion • VMware VMotion • VMware Update Manager •VMwareESX Server • VMware ESXi Server • VMware Virtual SMP • VMware VMFS • VMware Server • VMware Workstation • VMware Fusion • VMware Player

  19. VMware VI3.5产品功能一览 DRS DPM 资源和电源管理 VMotion™ Storage VMotion 虚拟机动态迁移 虚拟机磁盘文件动态迁移 高可用 High Availability High Availability 整合备份 Consolidated Backup Consolidated Backup Consolidated Backup 软件补丁管理 Update Manager Update Manager Update Manager 集中管理 VC Agent VC Agent VC Agent VMFS Virtual SMP™ ESXi 3.5 VMFS Virtual SMP™ ESXi 3.5 OR ESX 3.5 VMFS Virtual SMP™ ESXi 3.5 OR ESX 3.5 VMFS Virtual SMP™ ESXi 3.5 OR ESX 3.5 存储虚拟化 企业级虚拟机 新一代虚拟管理平台 VI Enterprise VI Standard VI Foundation ESXi • 一个License支持2个物理CPU(双核、四核CPU算一个物理CPU) • 除了ESXi 3.5之外,其它产品包装都需要购买SnS • VirtualCenter软件需要额外购买(一个虚拟计算中心通常购买一套VC即可)

  20. VI Client Web 浏览器 图形终端 VM VM VM VM VM ESX/ESXi VI虚拟计算中心的物理拓扑结构 VirtualCenter 管理服务器 服务器群1 服务器群2 服务器群3 Fabric IP网络 FC交换机 FC存储阵列 iSCSI 存储阵列 NAS 存储阵列

  21. ESX软件结构 应用层 虚拟操作系统 虚拟硬件 Hypervisor:负责物理机和虚拟机之间全部通信,采用独有的BT(二进制转换)技术 ESX:采用定制裁剪过的RH3AS6内核操作系统 物理机硬件 ESX Server 3.5、Virtual Center 2.5、VIC 优点: 强大的灵活性,支持大部分主流操作系统,支持异构; 完善的高级功能,P2V、HA、DRS等;市场占有率高,客户接受 度高,有较多大型项目的成功案例;不必依赖Intel VT技术

  22. ESX管理结构 1、管理员可以通过VMware Infrastructure Client(缩写vic)软件直接管理一台ESX服务器。ESX上的90%的操作可以通过VIC完成,但设置数据共享盘,设置ROOT远程登录等动作需要在ESX下直接完成。 2、VirtualCenter是ESX统一管理软件。在VC的帮助下管理员可以对多台ESX实施统一管理,并可以进行动态迁移、克隆等功能。 注:动态迁移和克隆功能必须在 VC下完成,VC管理ESX的数量受VC的注册码限制。

  23. VirtualCenter:虚拟中心VMware 虚拟中心使你能控制大规模的虚拟架构 • 集中的单点管理所有的VMwrae服务器和虚拟机 • 完整的资源映射和拓扑图,实现拖放控制企业基础架构 • 通过你的服务器环境部署、启动和迁移虚拟机 • 监控 系统利用率和性能 • 自动 通知和email报警 • 通过强壮的访问控制确保环境安全,可以和活动目录或LDAP服务器集成 • 软件开发包支持和第三方的管理工具集成

  24. VirtualCenter 数据库 VMware软件补丁数据库 活动目录 AD域 VMware License Server VMware Converter Server Web Access VI Web Access VI Client VirtualCenter组成部分 VMware Update Manager Server VirtualCenter Server 被管理的主机 (ESX Servers) Web Center

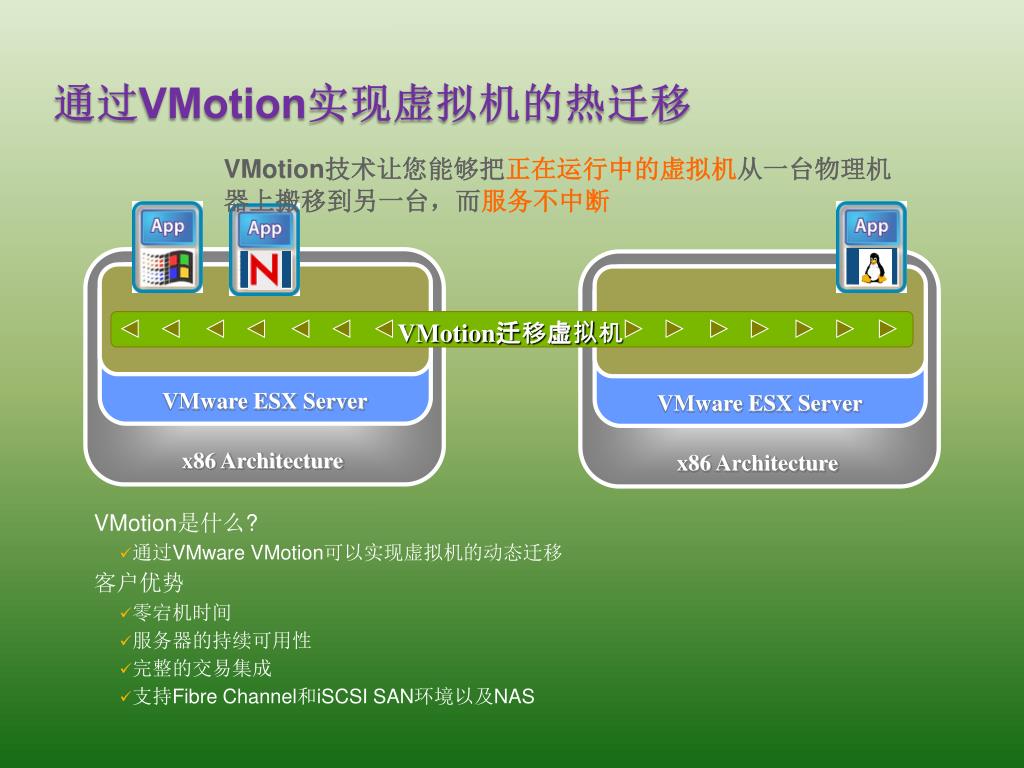

  25. VMware ESX Server VMware ESX Server x86 Architecture x86 Architecture 通过VMotion实现虚拟机的热迁移 VMotion技术让您能够把正在运行中的虚拟机从一台物理机器上搬移到另一台,而服务不中断 VMotion迁移虚拟机 VMotion是什么? • 通过VMware VMotion可以实现虚拟机的动态迁移 客户优势 • 零宕机时间 • 服务器的持续可用性 • 完整的交易集成 • 支持Fibre Channel和iSCSI SAN环境以及NAS

  26. VMware Consolidated Backup保护数据 集中的、文件级的备份实现了简单、可靠的数据保护 • VCB是什么? • 集中的、无代理的虚拟机备份 • 将备份移出虚拟机 • 将备份数据流从LAN网络移走 • 和主流的第三方的备份产品预集成 • 客户优势 • 在白天就可以执行备份任务 集中的数据迁移器

  27. VMware分布式资源调度(DRS):按需自动资源调配 动态负载均衡和连续智能优化,保证所有应用需要的的资源 • 功能 • 跨资源池动态调整计算资源 • 基于预定义的规则智能分配资源 • 优势 • 使IT和业务优先级对应 • 动态提高系统管理效率 • 自动化的硬件维护 业务需求Business Demand 资源池Resource Pool 围绕业务进行组织和规划…而不是您的硬件!

  28. VMware 高可用(HA):保证虚拟机的高可用 经济有效的适用于所有应用的高可用解决方案 • 功能 • 当服务器故障时,自动重新启动虚拟机 • 优势 • 经济有效的适用于所有应用的高可用 • 不需要独占的stand-by 硬件 • 没有集群软件的成本和复杂性 X Resource Pool

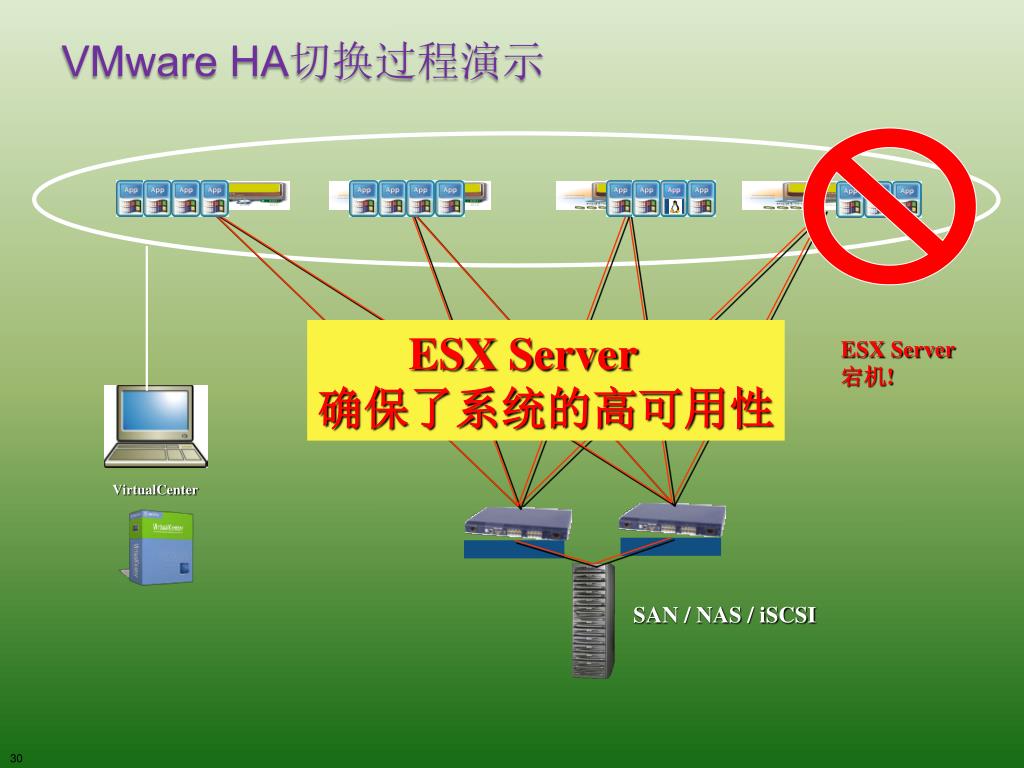

  29. ESX Server 宕机! VMware HA切换过程演示 ESX Server 确保了系统的高可用性 VirtualCenter SAN / NAS / iSCSI

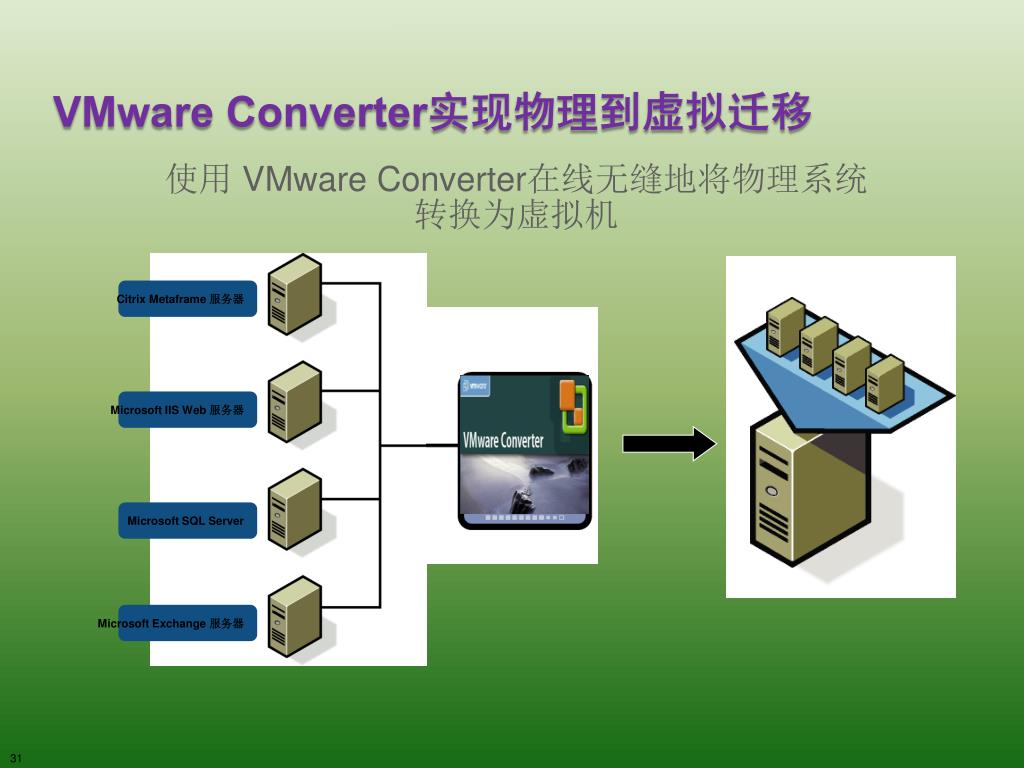

  30. VMware Converter实现物理到虚拟迁移 使用 VMware Converter在线无缝地将物理系统转换为虚拟机 CitrixMetaframe 服务器 Microsoft IIS Web 服务器 Microsoft SQL Server Microsoft Exchange 服务器

  31. VMware Virtual Machine File System(VMFS) —用于虚拟机的高性能群集文件系统 VMware Virtual symmetric Multi-Processing(SMP) —使单台虚拟机能够同时使用多个物理处理器 VMware Infrastructure Web Access --用于虚拟机管理和远程控制台访问的接口

  32. 基于VI3的解决方案 ----VMware VDI 架构概况 VMware VI3 Platform 运行虚拟桌面 客户端 VMware VDM 管理客户端到虚拟桌面的连接 互联网访问 DMZ Active Directory 用户验证 VMware VirtualCenter 管理VI3环境

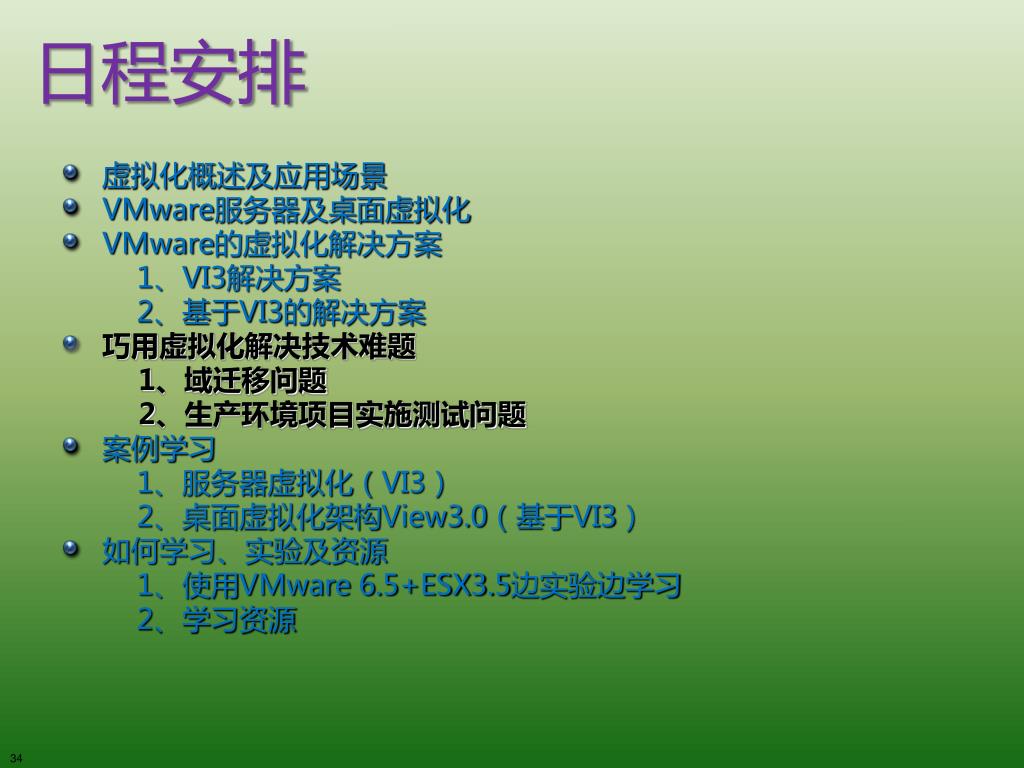

  33. 日程安排 • 虚拟化概述及应用场景 • VMware服务器及桌面虚拟化 • VMware的虚拟化解决方案 • 1、VI3解决方案 • 2、基于VI3的解决方案 • 巧用虚拟化解决技术难题 • 1、域迁移问题 • 2、生产环境项目实施测试问题 • 案例学习 • 1、服务器虚拟化(VI3) • 2、桌面虚拟化架构View3.0(基于VI3) • 如何学习、实验及资源 • 1、使用VMware 6.5+ESX3.5边实验边学习 • 2、学习资源

  34. 巧用虚拟化解决技术难题 • 域迁移问题: 问题描述:PDC和EXCHANGE都在上海,PDC为Windows2000,EXCHANGE为EXCHANGE2003.现在要升级到Windows 2003并全部迁移到北京来。但是北京和上海之间没有VPN连接。 原始做法:带笔记本去上海。笔记本装WIN2003SERVER。把笔记本升级成BDC,并在机器上安装DNS。然后把笔记本带回北京。然后把笔记本做为PDC,重新在北京搭建一台2003,并升级为笔记本的BDC,升级笔记本的BDC到PDC,然后再安装EXCHANGE。 建议做法: • 生产环境项目实施测试问题: 现象描述: 公司为全Windows环境,服务器约有100台,客户端约有1500台,要实现SCCM和SCOM的部署及管理。但之前老板要求公司IT人员和微软项目组在生产环境中进行POC。 建议做法:

  35. 日程安排 • 虚拟化概述及应用场景 • VMware服务器及桌面虚拟化 • VMware的虚拟化解决方案 • 1、VI3解决方案 • 2、基于VI3的解决方案 • 巧用虚拟化解决技术难题 • 1、域迁移问题 • 2、生产环境项目实施测试问题 • 案例学习 • 1、服务器虚拟化(VI3) • 2、桌面虚拟化架构View3.0(基于VI3) • 如何学习、实验及资源 • 1、使用VMware 6.5+ESX3.5边实验边学习 • 2、学习资源 36

  36. VI3的服务器虚拟化实例

  37. 采用虚拟架构后服务器安全吗?

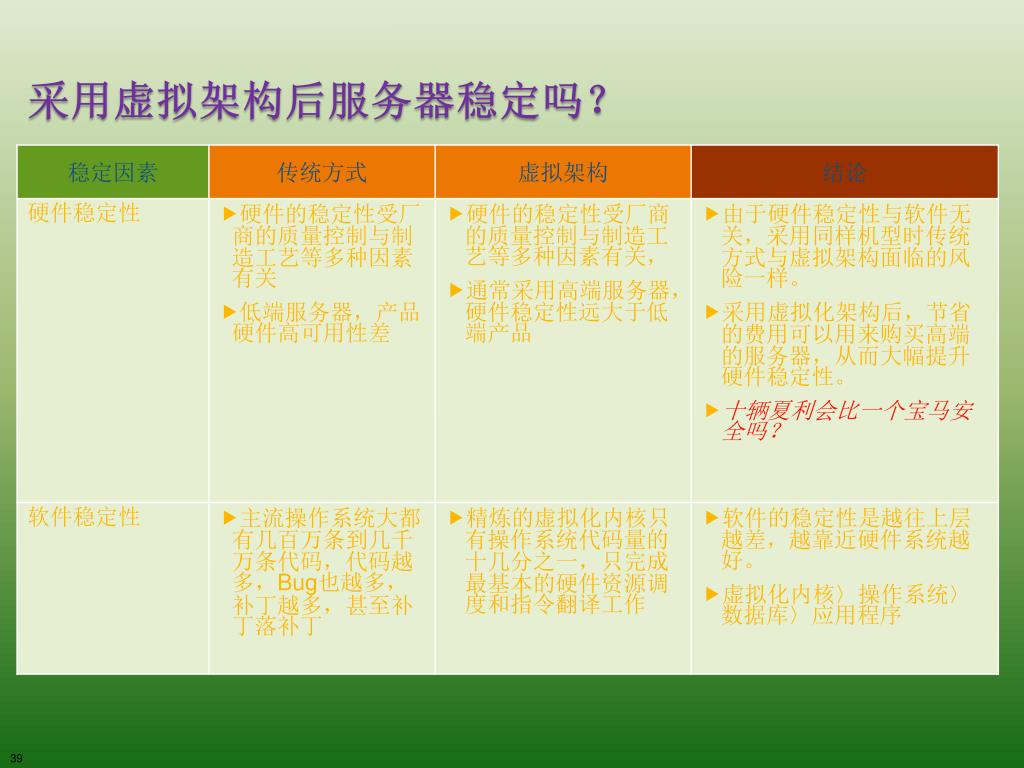

  38. 采用虚拟架构后服务器稳定吗?

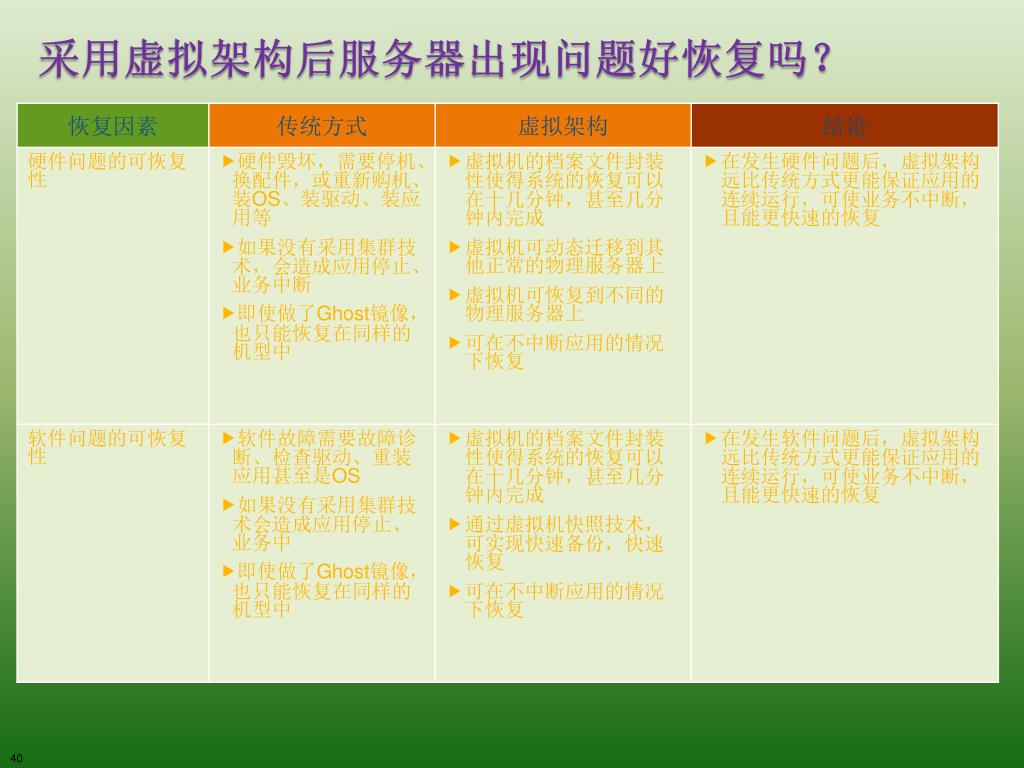

  39. 采用虚拟架构后服务器出现问题好恢复吗?

  40. 采用虚拟架构后服务器性能会受影响吗?

  41. 基于VI3的桌面虚拟化(VDI)解决方案二

  42. 日程安排 • 虚拟化概述及应用场景 • VMware服务器及桌面虚拟化 • VMware的虚拟化解决方案 • 1、VI3解决方案 • 2、基于VI3的解决方案 • 巧用虚拟化解决技术难题 • 1、域迁移问题 • 2、生产环境项目实施测试问题 • 案例学习 • 1、服务器虚拟化(VI3) • 2、桌面虚拟化架构View3.0(基于VI3) • 如何学习、实验及资源 • 1、使用VMware 6.5+ESX3.5边实验边学习 • 2、学习资源 44 44

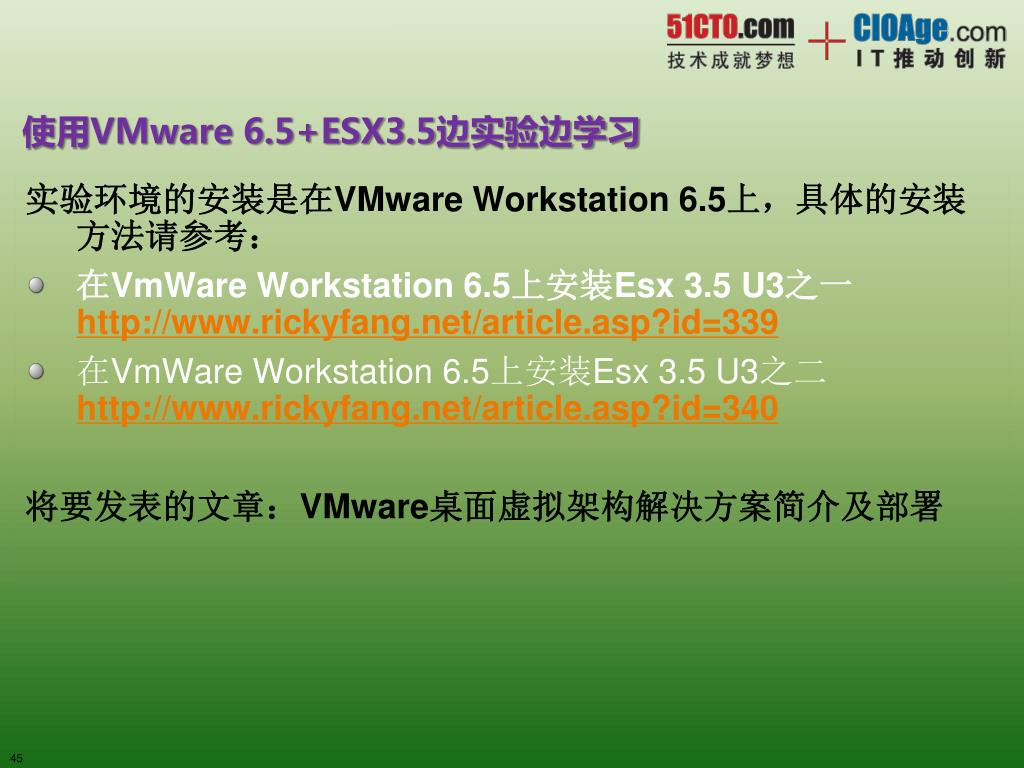

  43. 使用VMware 6.5+ESX3.5边实验边学习 实验环境的安装是在VMware Workstation 6.5上,具体的安装方法请参考: • 在VmWare Workstation 6.5上安装Esx 3.5 U3之一 http://www.rickyfang.net/article.asp?id=339 • 在VmWare Workstation 6.5上安装Esx 3.5 U3之二http://www.rickyfang.net/article.asp?id=340 将要发表的文章:VMware桌面虚拟架构解决方案简介及部署

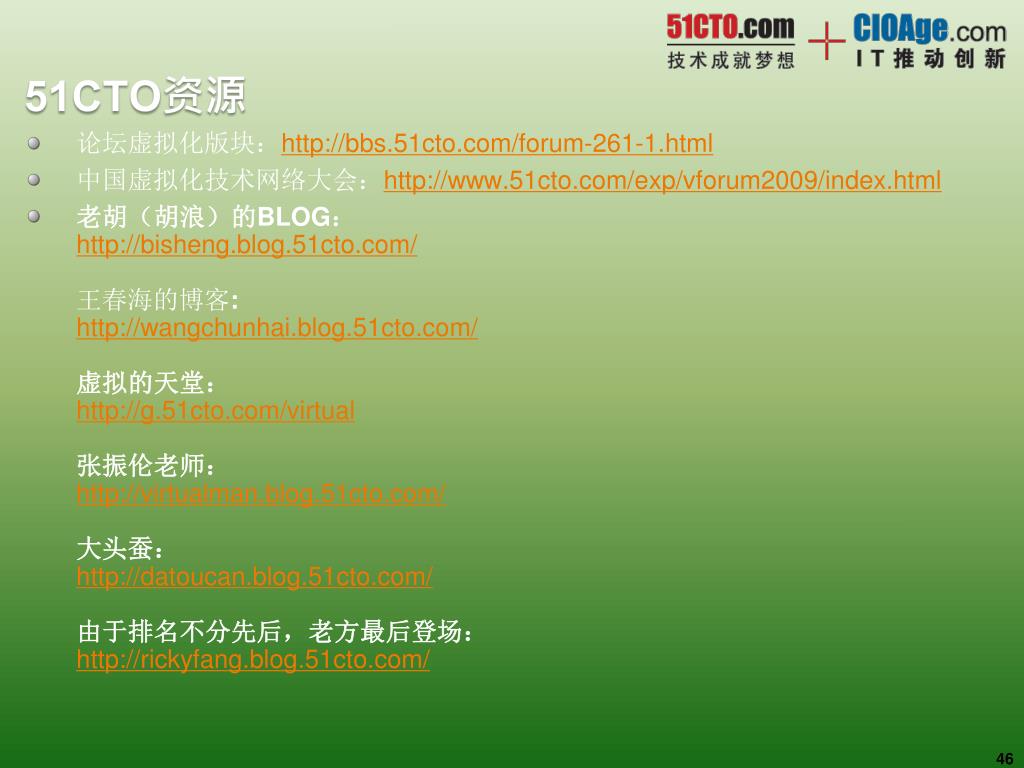

  44. 51CTO资源 • 论坛虚拟化版块:http://bbs.51cto.com/forum-261-1.html • 中国虚拟化技术网络大会:http://www.51cto.com/exp/vforum2009/index.html • 老胡(胡浪)的BLOG:http://bisheng.blog.51cto.com/王春海的博客:http://wangchunhai.blog.51cto.com/虚拟的天堂:http://g.51cto.com/virtual张振伦老师:http://virtualman.blog.51cto.com/大头蚕:http://datoucan.blog.51cto.com/由于排名不分先后,老方最后登场:http://rickyfang.blog.51cto.com/

  45. VMware的各种资源 • 官方中文网站: http://www.vmware.com/cn/ • 软件下载: http://www.vmware.com/download/ • 产品信息: http://www.vmware.com/products/ • 技术白皮书: http://www.vmware.com/vcommunity/technology • 技术论坛: http://www.vmware.com/community • 售后知识库: http://www.vmware.com/support/kb • 售后服务: http://www.vmware.com/support/services • 售后技术热线: http://www.vmware.com/support/phone_support.html • 培训服务: http://mylearn1.vmware.com/mgrreg/index.cfm • 虚拟用具下载http://www.vmware.com/vmtn/appliances/index.html • TCO/ROI计算: http://www.vmware.com/products/vi/calculator.html
