  1. USB 传输机制及USB Host的软件结构 李卫华

  2. 1、USB系统的总体结构

  3. 1.1、设备驱动软件(USBDD) 支持某个特定设备或设备类的设备驱动，负责直接与对应的usb设备进行通信和读写控制

  4. 1.2、USB驱动(USBD) 提供了对USB设备的抽象，负责上层软件与usb设备间的数据传输。检测设备的特性，建立与其通信的通道，以配置和控制相应的USB设备。另外把客户软件传过来的非usb格式的IRP进行重新组织，使之具有usb的特定格式。主要包括： • 设备枚举与配置 • 同步传输和异步传输 • 电源管理 • 设备和总线管理

  5. 1.3、主机控制器驱动(HCD) 是USB系统软件的最底层，隐藏了USB主控器的硬件实现。负责把USBD建立的事务处理(IRP)放到物理总线上。主要包括： • 提供了对usb主控制器硬件的抽象 • 提供了对usb主控制器与usb设备间数据传输的抽象 • 提供了对usb主控器资源分配的抽象

  6. 2、 USB的传输机制 • 客户启动传输 • 传输类型 • 总线带宽分配 • 控制传输 • 块传输 • 数据触发同步与重试

  7. 2.1、客户启动传输 • 端点(Endpoint) • 管道(Pipe) • 请求(IRP) • 事务(Transaction) • 包(Packet) • 帧(Frame)

  8. 主机 缓冲区 客户软件 通信流 通道 端点 USB逻辑设备 2.1.1客户缓冲区和设备端点之间的通道

  9. IRP1 IRP2 事务 1-0 事务 1-1 事务 1-2 事务 2-0 事务 2-1 事务 2-2 帧1 帧2 令牌，数据，握手 （1-0） 令牌，数据， 握手 （2-0） 令牌，数据， 握手 （2-1） 令牌，数据， 握手 （1-1） 2.1.2客户请求转变为USB事务处理

  10. 2.2、传输类型 • 控制传输 • 块传输 • 中断传输 • 同步传输

  11. 2.3、总线带宽分配

  12. 2.4、控制传输

  13. 2.4.1、控制传输的流程

  14. 2.4.2、控制传输的读写过程

  15. 2.5、块传输

  16. 2.5.1、块操作流程

  17. 2.5.2、块操作读、写过程

  18. 2.6、数据触发同步与重试 • DATA0 • DATA1 • 数据触发同步位

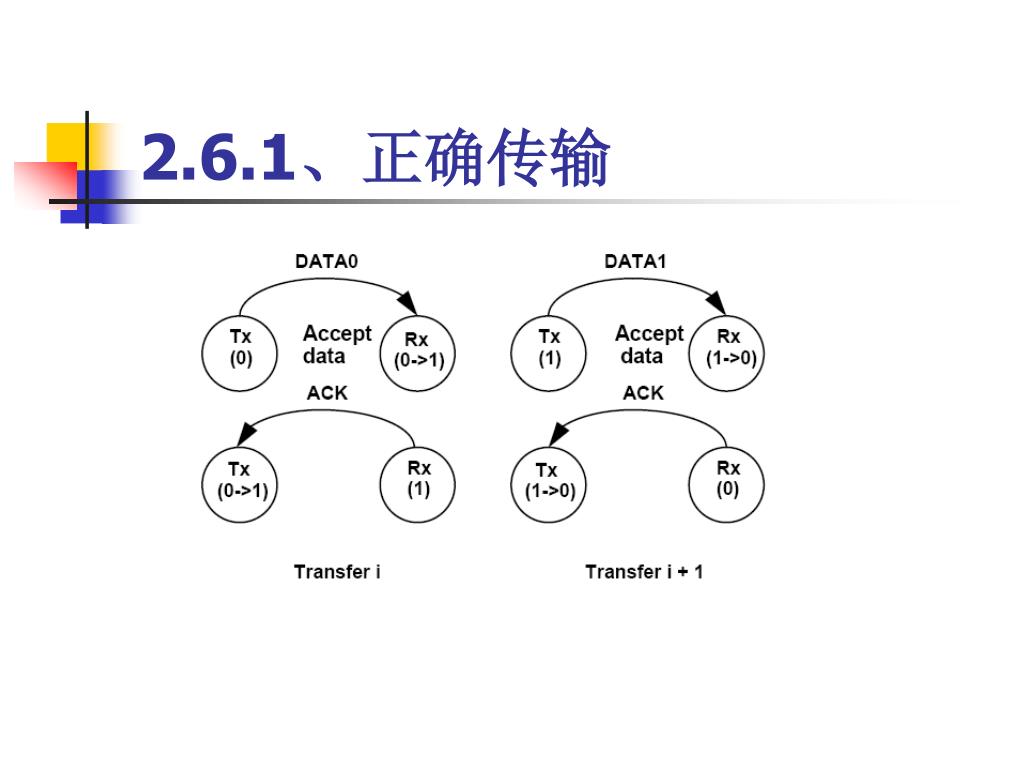

  19. 2.6.1、正确传输

  20. 2.6.2、数据接收错

  21. 2.6.3、ACK丢失

  22. 3、USB事务处理 • 事务处理格式 • 四种类型的包及其格式 • 事务处理

  23. 3.1、事务处理格式

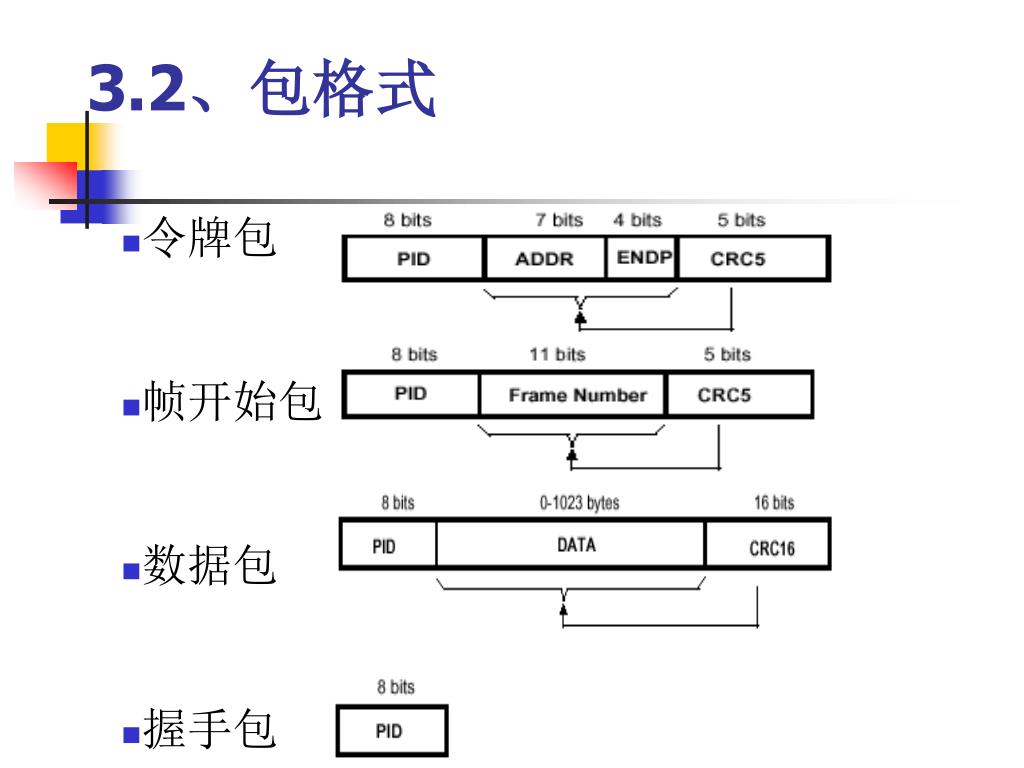

  24. 3.2、包格式 • 令牌包 • 帧开始包 • 数据包 • 握手包

  25. 3.2.1、令牌包

  26. 3.2.2、数据包

  27. 3.2.3、握手包

  28. 3.3、事务处理 • IN事务处理 • OUT事务处理 • 建立事务处理/控制传输

  29. 3.3.1、IN事务处理 • 数据被无错误地接收(主机发ACK) • 数据接收的时候有错误(主机不发ACK) • 目标设备暂时不能返回数据（NAK） • 错误状态被清除之前，目标设备不能返回数据(STALL)

  30. 3.3.2、OUT事务处理 • 数据被无错误地发送（设备发ACK） • 数据发送出错（设备不发ACK） • 目标设备暂时不能接收数据（NAK） • 错误状态被清除之前，目标设备不能接收数据（STALL）

  31. 3.3.3、建立事务处理/控制传输 • 两阶段控制传输 • 有IN数据阶段的三阶段控制传输 • 有OUT数据阶段的三阶段控制传输

  32. 4、USB Host的软件实现 • USB Host软件架构 • USB驱动程序(USBD) • USB主机控制器驱动程序(HCD)

  33. 4.1、USB Host软件架构

  34. 4.2、USB驱动程序（USBD） • 配置管理 • 总线管理 • 数据传输管理 • 提供客户服务程序

  35. 4.3、USB主机控制器驱动程序 • 增强主控制器接口（EHCI） • 开放主控制器接口（OHCI）
