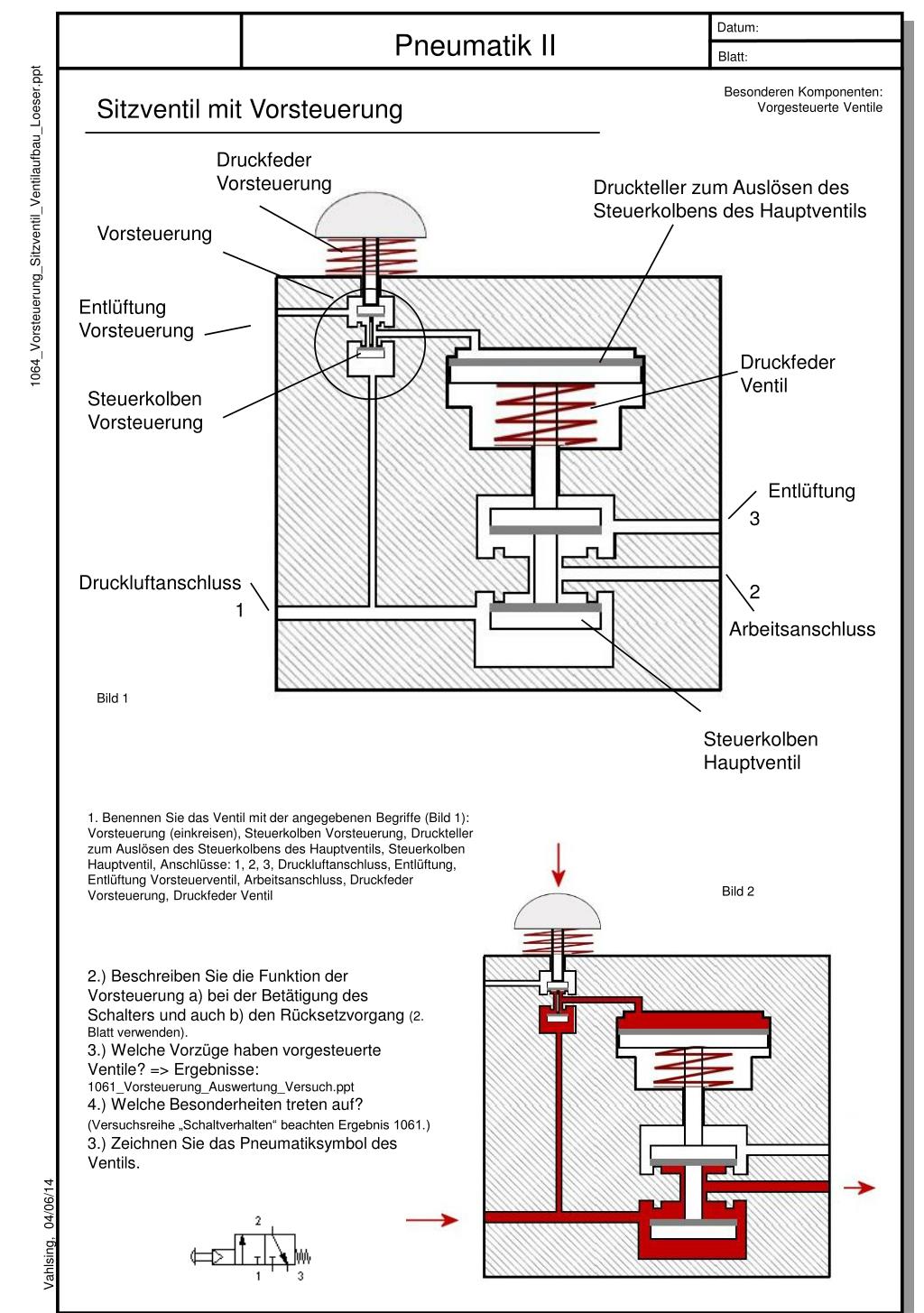

  1. Datum: Pneumatik II Blatt: Besonderen Komponenten: Vorgesteuerte Ventile Sitzventil mit Vorsteuerung Druckfeder Vorsteuerung Druckteller zum Auslösen des Steuerkolbens des Hauptventils 1064_Vorsteuerung_Sitzventil_Ventilaufbau_Loeser.ppt Vorsteuerung Entlüftung Vorsteuerung Druckfeder Ventil Steuerkolben Vorsteuerung Entlüftung 3 Druckluftanschluss 2 1 Arbeitsanschluss Bild 1 Steuerkolben Hauptventil 1. Benennen Sie das Ventil mit der angegebenen Begriffe (Bild 1): Vorsteuerung (einkreisen), Steuerkolben Vorsteuerung, Druckteller zum Auslösen des Steuerkolbens des Hauptventils, Steuerkolben Hauptventil, Anschlüsse: 1, 2, 3, Druckluftanschluss, Entlüftung, Entlüftung Vorsteuerventil,Arbeitsanschluss, Druckfeder Vorsteuerung, Druckfeder Ventil Bild 2 2.) Beschreiben Sie die Funktion der Vorsteuerung a) bei der Betätigung des Schalters und auch b) den Rücksetzvorgang (2. Blatt verwenden). 3.) Welche Vorzüge haben vorgesteuerte Ventile? => Ergebnisse: 1061_Vorsteuerung_Auswertung_Versuch.ppt 4.) Welche Besonderheiten treten auf? (Versuchsreihe „Schaltverhalten“ beachten Ergebnis 1061.)3.) Zeichnen Sie das Pneumatiksymbol des Ventils. Vahlsing, 04/06/14
