  1. LG HMI (Human Machine Interface) PMU & POD Series

  2. PMU 제품 Line up

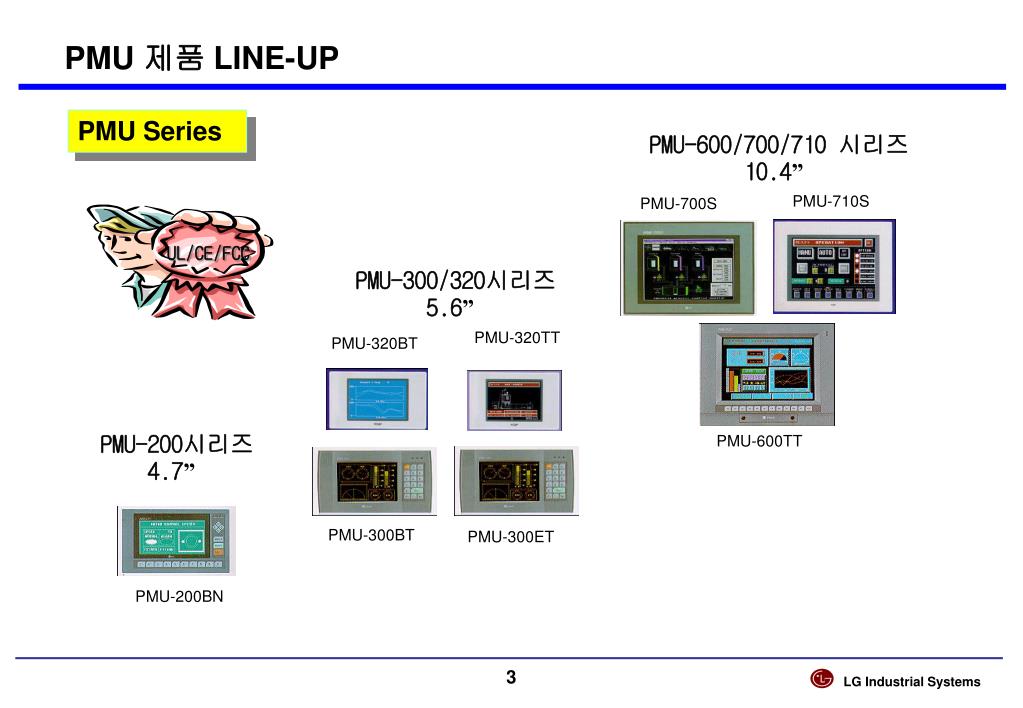

  3. PMU 제품 LINE-UP PMU Series PMU-600/700/710 시리즈 10.4” PMU-710S PMU-700S UL/CE/FCC PMU-300/320시리즈 5.6” PMU-320TT PMU-320BT PMU-200시리즈 4.7” PMU-600TT PMU-300BT PMU-300ET PMU-200BN

  4. PMU 제품 LINE-UP PMU Series 시리즈명제품명화면크기해상도표시소자표시색키조작 PMU200 PMU200BN 4.7인치 240x128 LCD-BLUE 1 PMU300 PMU300ET 5.7인치 320x240 LCD-MONO 1 PMU300BT 5.7인치 320x240 LCD-BLUE 1 * PMU320BT 5.7인치 320x240 STN-MONO 1 * PMU320TT 5.7인치 320x240 TFT-COLOR 16 PMU600 PMU600TT 10.4인치 640x480 TFT-COLOR 16 PMU700S 10.4인치 640x480 TFT-COLOR 16 *PMU710S 10.4인치 640x480 TFT-COLOR 16 * 신제품 외부키 터치키+외부키 터치키+외부키 터치키 터치키 터치키+외부키 터치키 터치키

  5. PMU 기종별 특성 PMU-200 시리즈 PMU-300 시리즈 PMU-300ET PMU-300BT PMU-200BN • 중소형(320x240dot, 5.7”) • ET(ET-MONO,1색), BT(LCD-Blue,1색) • 터치키:16x12(20x20dot) • 외부키(수치입력, 기능키) • 999개의 기본 화면 • 시계(년,월,일,시,분,초)기능 • 램프,숫자,기호,그래프,메시지,연산,문자열, • 비트맵등 • 내부 256KB Flash Memory(화면) • 외형크기 W229xH145xD93(W214xH135) • 전원:DC18~28V • 소형(240x128dot, 4.7”) • LCD-Blue(1색) • 외부키(수치입력, 기능키) • 999개의 기본 화면 • 시계(년,월,일,시,분,초)기능 • 램프,숫자,기호,막대그래프,메시지,연산, • 문자열,비트맵등 • 내부 128KB Flash Memory(화면) • 외형크기 W200xH130xD76(W195xH117) • 전원:DC18~28V

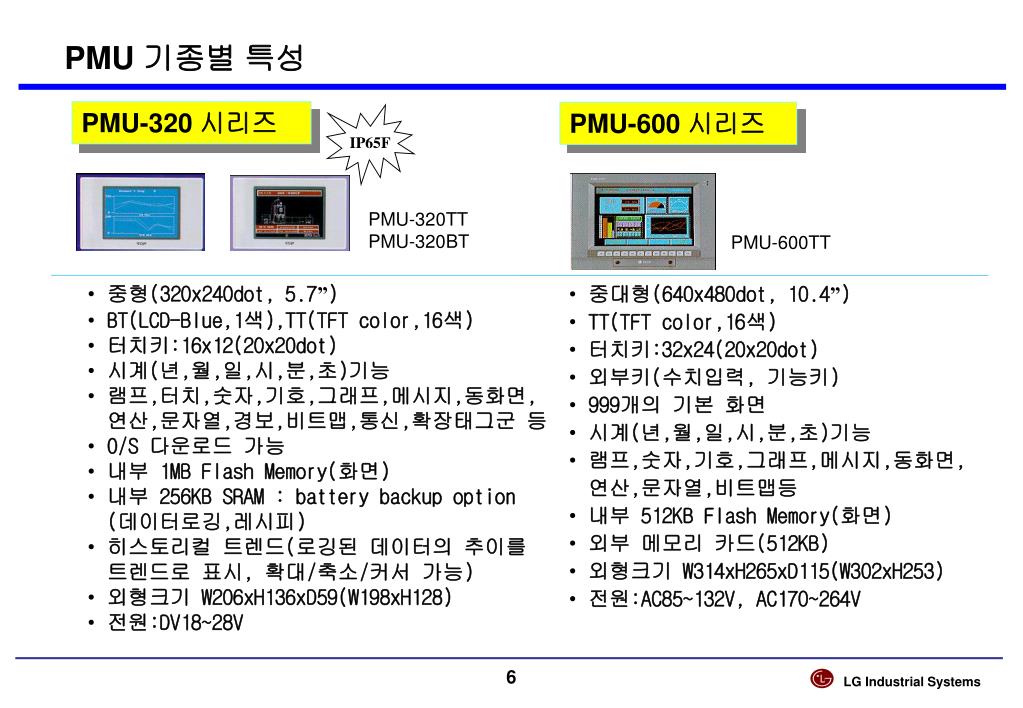

  6. PMU 기종별 특성 PMU-320 시리즈 PMU-600 시리즈 IP65F PMU-320TT PMU-320BT PMU-600TT • 중대형(640x480dot, 10.4”) • TT(TFT color,16색) • 터치키:32x24(20x20dot) • 외부키(수치입력, 기능키) • 999개의 기본 화면 • 시계(년,월,일,시,분,초)기능 • 램프,숫자,기호,그래프,메시지,동화면, • 연산,문자열,비트맵등 • 내부 512KB Flash Memory(화면) • 외부 메모리 카드(512KB) • 외형크기 W314xH265xD115(W302xH253) • 전원:AC85~132V, AC170~264V • 중형(320x240dot, 5.7”) • BT(LCD-Blue,1색),TT(TFT color,16색) • 터치키:16x12(20x20dot) • 시계(년,월,일,시,분,초)기능 • 램프,터치,숫자,기호,그래프,메시지,동화면, • 연산,문자열,경보,비트맵,통신,확장태그군 등 • O/S 다운로드 가능 • 내부 1MB Flash Memory(화면) • 내부 256KB SRAM : battery backup option (데이터로깅,레시피) • 히스토리컬 트렌드(로깅된 데이터의 추이를 • 트렌드로 표시, 확대/축소/커서 가능) • 외형크기 W206xH136xD59(W198xH128) • 전원:DV18~28V

  7. PMU 기종별 특성 PMU-700S 시리즈 PMU-710S 시리즈 IP65F PMU-700S PMU-710S • 대형(640x480dot, 10.4”) • TFT color,16색 • 터치키:32x24(20x20dot) • 시계(년,월,일,시,분,초)기능 • 램프,터치,숫자,기호,그래프,메시지,동화면,연산,문자열,경보,윈도우,비트맵,통신,확장태그군 등 • O/S 다운로드 가능 • 내부 1MB(2MB) Flash Memory(화면) • 내부 256KB SRAM memory-battery backup 기본(데이터 로깅,레시피) • 히스토리컬 트렌드(로깅된 데이터의 추이를 트렌드로 표시, 확대/축소/커서 가능) • 외형크기 W305xH239xD55(W291xH226) • 전원:AC85~264V • 대형(640x480dot, 10.4”) • TFT color,16색 • 터치키:32x24(20x20dot) • 999개의 기본 화면 • 시계(년,월,일,시,분,초)기능 • 램프,숫자,기호,그래프,메시지,동화면,연산,문자열,경보,윈도우,비트맵등 • 내부 2MB Flash Memory • 외형크기 W305xH239xD55(W291xH226) • 전원: AC85~264V

  8. PMU 기본기능

  9. PLC또는 제어기에서 읽은 DATA를 사칙연산을 이용하여 연산 후 표시하는 기능 有 숫자의 각 범위에 따라 8가지의 다양한 형태로 숫자 색 표시 가능.(COLOR時) 숫자 및 문자열 표시기능 DEC,HEX,BCD형식의 수치 DATA 표시기능 有 PLC 또는 제어기에서 보내온 ASCII CODE를 문자로 표현하여 DISPLAY 하는 기능有

  10. 변경하고 싶은 DATA를 누르면 TENKEY를 표시하여 수치 입력이 가능 합니다. PASSWORD 입력時 암호화된 문자로 DATA 표시 기능 有. 간단한 LAMP 태그의 등록으로 각 기기 의 BIT신호 ON/OFF상태 감시 가능. 각 DATA의 입력 범위에 따라 다양한 색의 LAMP표시기능 有. 숫자 DATA(설정치) 입력 및 LAMP 표시기능 ★키표시 태그(숫자 입력) 각 DATA의 최소치, 최대치 설정이 가능 하며 입력 범위 제한기능 有 ★ LAMP 태그

  11. TOUCH 버튼을 누르면 각각의 상태에 따라 2가지 문자를 표시할 수 있음. TOUCH 입력 및 시계표시 기능 ★ TOUCH 입력 기능 조건에 설정된 BIT가 ON되어야 버튼 동작 되도록 하는 기능 有 1개의 터치버튼을 이용하여 10가지 동작을 동시에 수행 할 수 있음. Touch버튼 내에 LAMP기능을 내장하여 TOUCH 동작 후 BIT상태를 확인하여 각 색상으로 표시가 가능 함. ★시계 표시 기능 본체에 내장된 RTC 소자를 이용하여 현재의 시간을 년 , 월 , 일 , 시 , 분 , 초 단위로 표시할 수 있음.

  12. 각 기기의 ERROR 발생시 발생시각과 ERROR내용 및 해제 시각을 한 눈에 볼 수 있고 상/하 로 SCROLL 하여 이력을 관리할 수 있습니다. 현재의 상황을 미리 지정한 메시지로 확인할 수 있는 기능 有. 메시지 및 경보 표시기능 메시지 내용 입력 화면 경보 내용 입력 화면

  13. 부품태그 를 이용하여 기기의 동작상태를 애니메이션 기능으로 구현하여 관찰 할 수 있습니다. 화면에 기본구성 내용 이외에 필요한 내용을 기기의 동작 상태에 따라서 pop-up 시켜 동작 후 사라지도록 구성 할 수 있습니다. ANIMATION기능 및 윈도우 pop-up 기능

  14. TREND GRAPH 시간의 변화에 따른 수치입력 값의 변화를 시각적으로 표시 합니다. 하나의 GRAPH에 10개의 수치DATA변화를 관찰 할 수 있습니다. BAR GRAPH 외부기기 또는 내부 버퍼의 값을 읽어 지정위치의 막대 그래프에 정량적인 값으로 표현합니다. 표시가능 범위를 벗어나면 경고 색상을 지정하여 경보기능을 나타낼 수 있습니다. GRAPH 표시기능

  15. PMU 새로운 기능

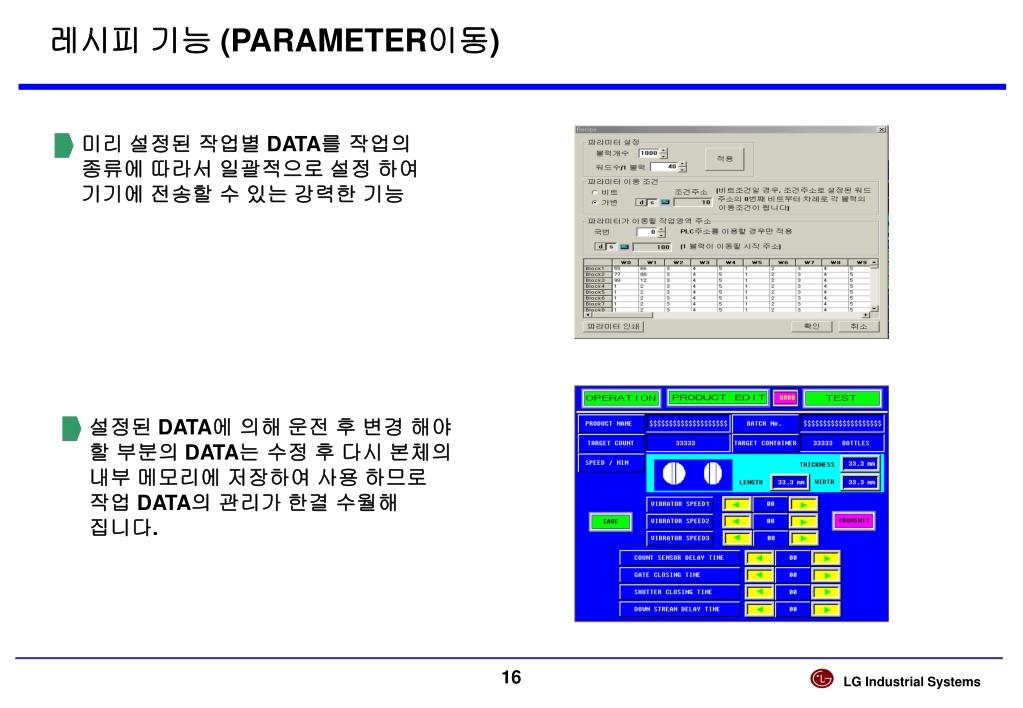

  16. 미리 설정된 작업별 DATA를 작업의 종류에 따라서 일괄적으로 설정 하여 기기에 전송할 수 있는 강력한 기능 설정된 DATA에 의해 운전 후 변경 해야 할 부분의 DATA는 수정 후 다시 본체의 내부 메모리에 저장하여 사용 하므로 작업 DATA의 관리가 한결 수월해 집니다. 레시피 기능 (PARAMETER이동)

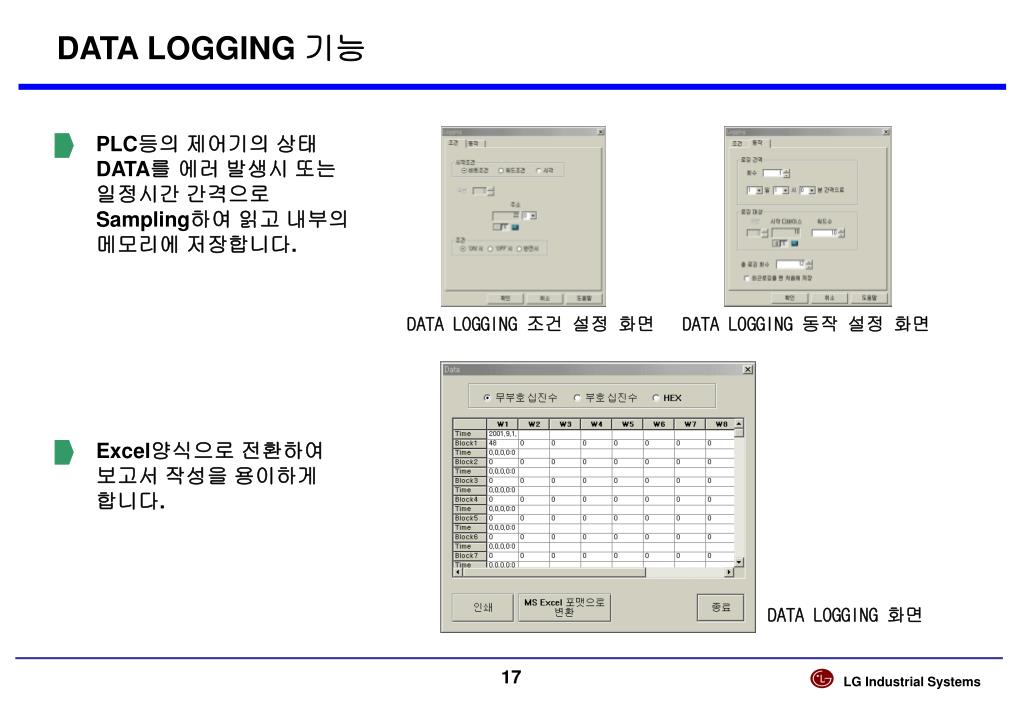

  17. DATA LOGGING 기능 PLC등의 제어기의 상태 DATA를 에러 발생시 또는 일정시간 간격으로 Sampling하여 읽고 내부의 메모리에 저장합니다. DATA LOGGING 조건 설정 화면 DATA LOGGING 동작 설정 화면 Excel양식으로 전환하여 보고서 작성을 용이하게 합니다. DATA LOGGING 화면

  18. DATA Simulation 기능 PLC와 접속 하지 않은 상태에서도 각각 기기에 ADDRESS 동작 상태 및 통신 상태를 확인할 수 있는 기능 탑재. 각각의 ADDRESS를 ON/OFF 시키거나 값을 입력하고 DATA를 MONITOR 할 수 있습니다. RS-232C

  19. 다양한 라이브러리를 탑재하여 User들이 보다 손쉽게 화면 내용을 구성할 수 있습니다. 라이브러리를 종류별로 등록 하여 사용이 간편하며 사용자가 필요에 따라 라이브러리를 등록하여 재사용하실 수 있습니다. 풍부한 Library 탑재

  20. 작성한 화면의 내용을 일괄적으로 표시하여 보여주는 기능 有. 작성한 화면을 열람 후 화면을 열어 편집이 가능 합니다. Thumbnail 기능 (화면 요약 보기)

  21. 사용된 화면에 등록된 PLC Address를 일괄적으로 처리하여 보여 줍니다. PLC Address 변경 時 일괄 변경이 가능 하여 편리 합니다. 화면에 등록된 태그의 PLC Address를 화면상에 표시하여 줍니다. Address 사용현황 일람

  22. PMU 통신기능

  23. 기본:RS-232C PMO-200S(RS-422/485, I/O) PMU-200 PMU-200BN PMU-300 PMU-300ET PMU-300BT PM0-300S(RS232C/422/485, I/O) PMO-300D(Data Link) * PMU-320BT * PMU-320TT 기본:RS-232C/422/485 개발중:Fnet, Devicenet, Profibus, Ethernet, C-C Link PMU-600 PMU-600TT PM0-600S(RS-232C/422/485) PMO-600F(Fnet) PMO-600T(T-Link) 기본:RS-232C/422/485 PMO-700F(Fnet) PMU-700S 기본:RS-232C/422/485 개발중:Fnet, Devicenet, Profibus, Ethernet, C-C Link * PMU-710S PMU 통신 기종지원 통신

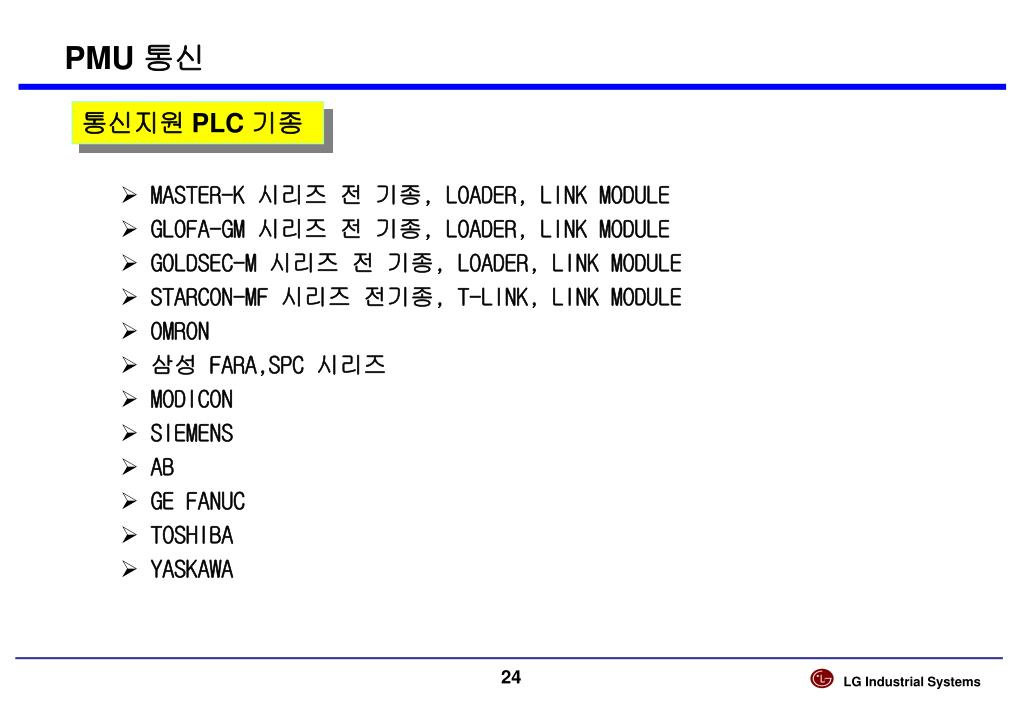

  24. PMU 통신 통신지원 PLC 기종 • MASTER-K 시리즈 전 기종, LOADER, LINK MODULE • GLOFA-GM 시리즈 전 기종, LOADER, LINK MODULE • GOLDSEC-M 시리즈 전 기종, LOADER, LINK MODULE • STARCON-MF 시리즈 전기종, T-LINK, LINK MODULE • OMRON • 삼성 FARA,SPC 시리즈 • MODICON • SIEMENS • AB • GE FANUC • TOSHIBA • YASKAWA

  25. POD 제품 Line up

  26. POD 제품 LINE-UP UG520시리즈 12.1” POD 시리즈 UG420시리즈 10.1” UG520H-VC1 UG520H-SC1 UG320시리즈 7.7” UG420H-TC1 UG420H-VC1 UG220시리즈 5.7” UG420H-SC1 UG320H-SC4 UG400H-LO UG220H-SC4 UG220H-LC4

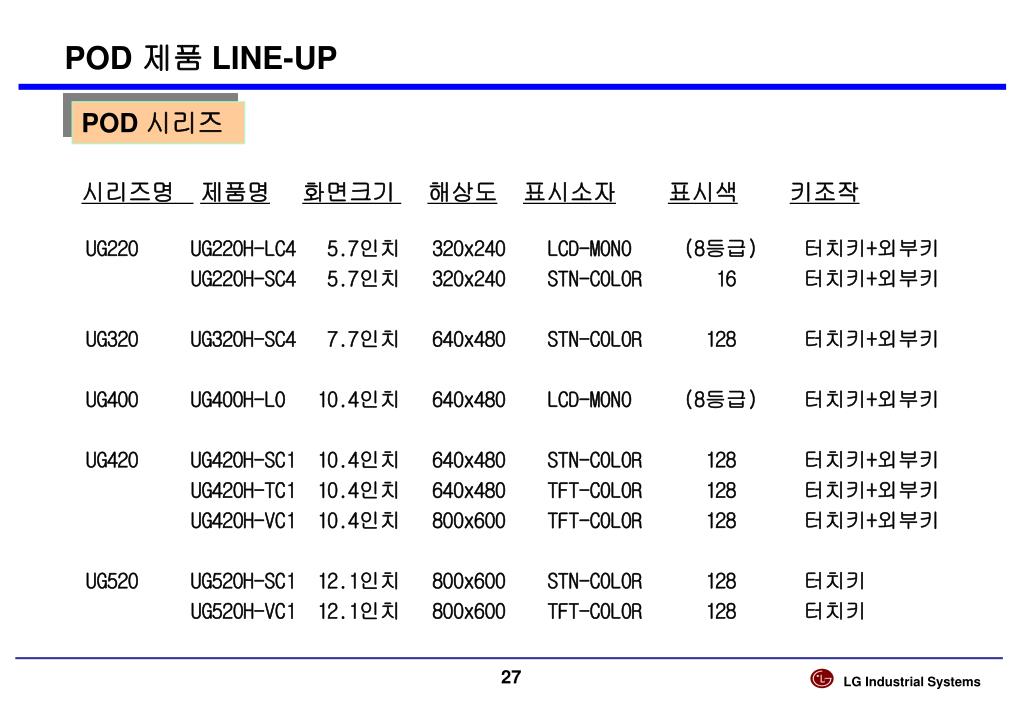

  27. POD 제품 LINE-UP POD 시리즈 시리즈명 제품명화면크기 해상도표시소자표시색키조작 UG220 UG220H-LC4 5.7인치 320x240 LCD-MONO (8등급) UG220H-SC4 5.7인치 320x240 STN-COLOR 16 UG320 UG320H-SC4 7.7인치 640x480 STN-COLOR 128 UG400 UG400H-LO 10.4인치 640x480 LCD-MONO (8등급) UG420 UG420H-SC1 10.4인치 640x480 STN-COLOR 128 UG420H-TC1 10.4인치 640x480 TFT-COLOR 128 UG420H-VC1 10.4인치 800x600 TFT-COLOR 128 UG520 UG520H-SC1 12.1인치 800x600 STN-COLOR 128 UG520H-VC1 12.1인치 800x600 TFT-COLOR 128 터치키+외부키 터치키+외부키 터치키+외부키 터치키+외부키 터치키+외부키 터치키+외부키 터치키+외부키 터치키 터치키

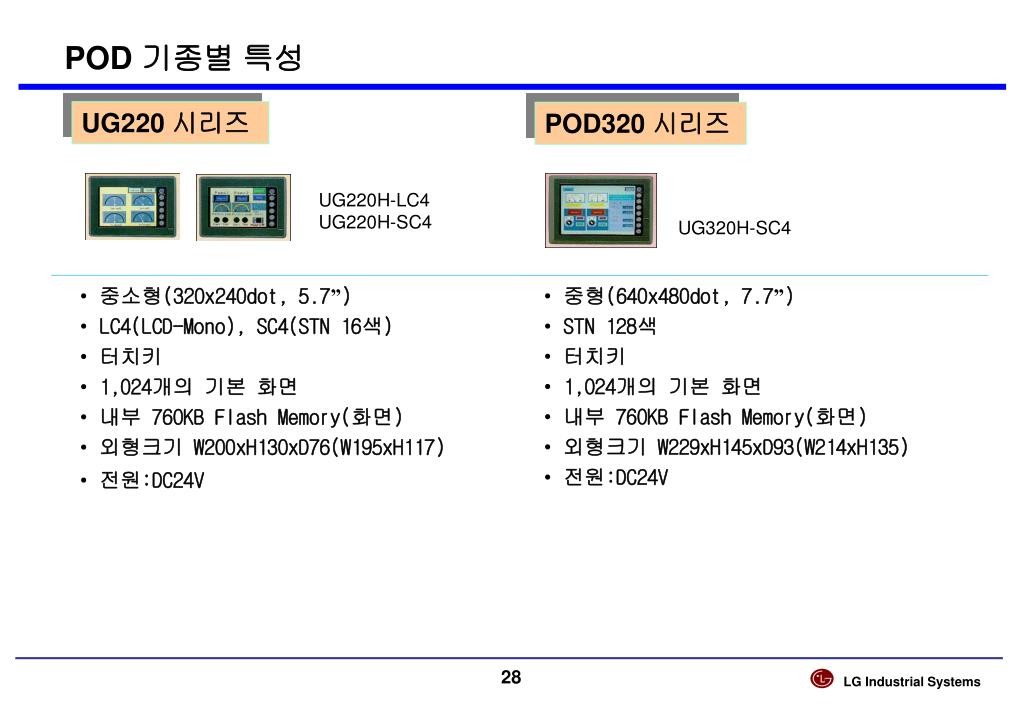

  28. POD 기종별 특성 UG220 시리즈 POD320 시리즈 UG220H-LC4 UG220H-SC4 UG320H-SC4 • 중형(640x480dot, 7.7”) • STN 128색 • 터치키 • 1,024개의 기본 화면 • 내부 760KB Flash Memory(화면) • 외형크기 W229xH145xD93(W214xH135) • 전원:DC24V • 중소형(320x240dot, 5.7”) • LC4(LCD-Mono), SC4(STN 16색) • 터치키 • 1,024개의 기본 화면 • 내부 760KB Flash Memory(화면) • 외형크기 W200xH130xD76(W195xH117) • 전원:DC24V

  29. POD 기종별 특성 UG420 시리즈 POD520 시리즈 UG420H-VC1 UG420H-TC4 UG420H-SC1 UG400H-LO UG520H-VC1 UG520H-SC1 • VC(TFT):800x600dot, 12.1”, 128색 • VIDEO입력 4Ch. • SC(STN):800x600dot, 12.1”, 128색 • 터치키 • 1,024개의 기본 화면 • 내부 760KB Flash Memory(화면) • 외형크기W334xH270xD96(W313xH246.2) • 전원:DC24V, AC100~200 • VC(TFT): 800x600dot, 10.4”, 128색 • VIDEO입력 4Ch., RGB입력 • TC(TFT),SC(STN),LO(Mono): • 640x480dot, 10.4”, 128색 • 터치키 • 1,024개의 기본 화면 • 내부 760KB Flash Memory(화면) • 외형크기 W310xH240xD92(W289xH216.2) • 전원:DC24V, AC100~200

  30. POD 주요기능

  31. POD 주요기능 아날로그 터치키 채용 #. 터치 스위치를 1 Dot단위로 설정 가능하므로, 화면상 임의의 위치에 자유로 배치 가능. #. 화면 작성시 스위치 모양과 터치동작범위가 어긋나지 않음. 멀티 텐키 입력 #. 각 데이터에 최소, 최대값 설정이 가능하므로, 입력범위의 제한이 가능. #. 변경하고자하는 데이터 항목을 누름으로써, 텐키가 표시되어 데이터 입력이 가능.

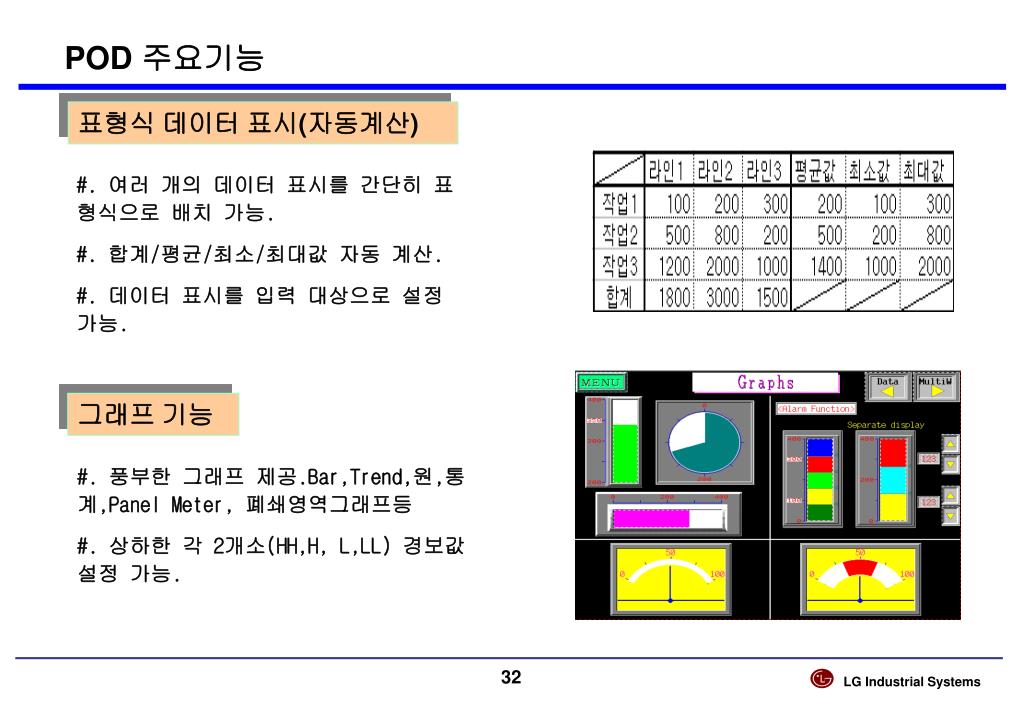

  32. POD 주요기능 표형식 데이터 표시(자동계산) #. 여러 개의 데이터 표시를 간단히 표형식으로 배치 가능. #. 합계/평균/최소/최대값 자동 계산. #. 데이터 표시를 입력 대상으로 설정 가능. 그래프 기능 #. 풍부한 그래프 제공.Bar,Trend,원,통계,Panel Meter, 폐쇄영역그래프등 #. 상하한 각 2개소(HH,H, L,LL) 경보값 설정 가능.

  33. POD 주요기능 메시지(경보) 표시 #. PLC로부터 ON/OFF 신호를 받아들여 메시지(경보)를 표시. #. 메시지(경보)에 관한 상세내용 또는 조치방법 등을 그림이나 문장으로 쉽게 알 수 있도록 표현이 가능. #. 경보의 종류를 1차 요인과 기타 요인으로 구별하여 표시 가능. #. 경보의 발생과 해제시간, 발생 시간차, 발생 빈도와 시간의 합계 등을 계산하여 표시 가능. 트렌드 샘플링 #. 샘플링으로 수집된 데이터를 내부 버퍼에 저장. #. 내부 버퍼 또는 메모리 카드에 저장된 데이터는 스크롤, 블록 절체에 의해 다시 표시가 가능.

  34. POD 주요기능 비트 샘플링(이력표시) #. 최대 512개의 비트를 감시하여 이력 관리 및 실시간 인쇄가 가능. #. ON/OFF의 색을 임의로 바꿀 수 있으며, 스크롤 스위치에 의해 과거의 상태를 보는 것이 가능. 동화면(그래픽 릴레이) #. 작성한 도형을 X, Y방향으로 파라미터를 설정함으로써, 가로, 세로는 물론, 대각선 방향으로 고속이동이 가능. #. 파라미터의 메모리에는 PLC의 데이터 어드레스를 설정 가능. 멀티 오버랩(Multi Overlap) #. 화면을 바꾸지 않고, 필요할 때 필요한 화면을 1 화면에 동시에 3 화면까지 표시할 수 있으며, 맨 위 화면의 스위치만 조작 가능토록 설정 가능. #. 멀티 오버랩 화면은 1,024매까지 등록 가능.

  35. POD 주요기능 메모장 #. 화면 위에 펜 등으로 직접 그림을 그리거나 글을 씀으로써, 메시지 전달이 가능. 비트맵 표시 #. 비트맵 표시 가능으로 회사의 로고를 표시하거나, 기계 등의 사진과 램프를 조합하여 운전 및 고장 부위 등을 표시 가능. CAD 도면 표시 #. 기계도면 등의 DXF 파일 데이터를 POD의 화면상에서 표시 및 편집 가능. 패스워드 #. 문자열 표시기능을 이용하여 간단히 구현가능하며, 4종류까지 설정 가능.

  36. POD 주요기능 매크로(Macro) #. 매크로 명령어와 POD의 내부 메모리를 사용하여 프로그램 작성이 가능. #. 종래 PLC에서 작성하던 프로그램을 POD에서 처리하므로 PLC의 부담 경감. #. 현재 표시된 화면과 관계없이 실행되는 매크로로서, 외부로부터의 명령에 의한 것이 아니고 싸이클 매크로에 의해 상시 실행하며 타이머 설정이 가능한 이벤트타이머매크로(Event Timer Macro) 실행 가능. 메모리 관리 #. PLC의 외부기억장치로서, 메모리 카드에서 필요할 때, 필요한 데이터만을 읽거나 씀으로써, PLC 내부에 대용량의 메모리 확보가 불필요. #. 1개의 메모리 카드를 최대16개의 파일로 분할하고 각 파일은 최대 4094개의 레코드로 분할 가능하며, 각 레코드는 4096워드의 데이터 영역으로 분할 가능. #. 메모리 관리 기능을 이용하여 데이터 로깅 또는 레시피(Recipe)기능이 가능.

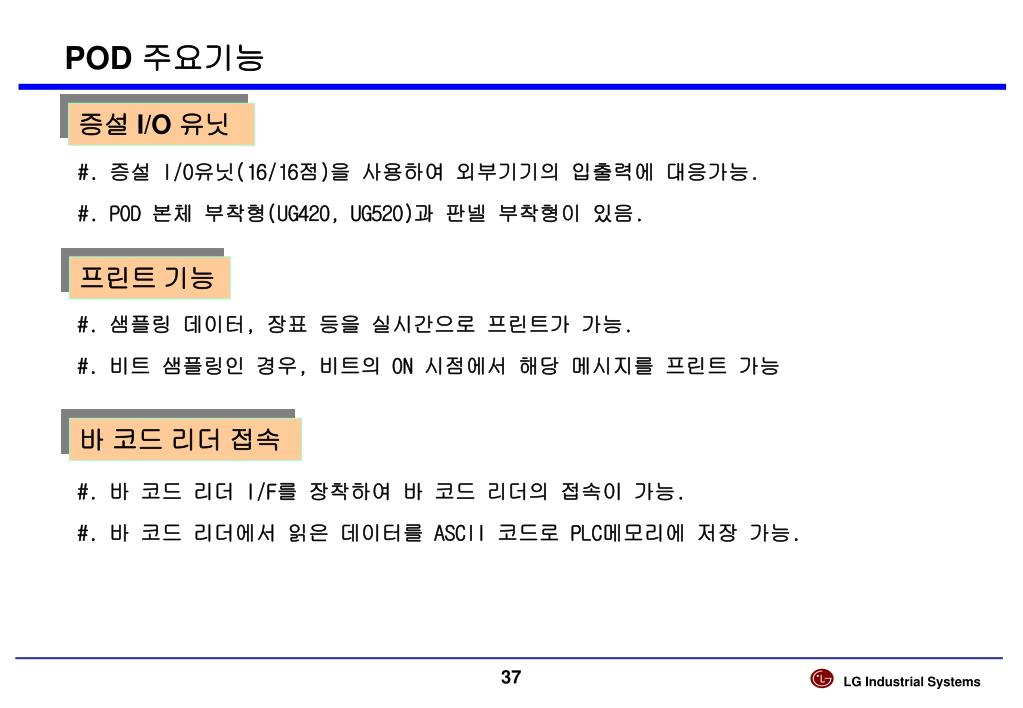

  37. POD 주요기능 증설 I/O 유닛 #. 증설 I/O유닛(16/16점)을 사용하여 외부기기의 입출력에 대응가능. #. POD 본체 부착형(UG420, UG520)과 판넬 부착형이 있음. 프린트 기능 #. 샘플링 데이터, 장표 등을 실시간으로 프린트가 가능. #. 비트 샘플링인 경우, 비트의 ON 시점에서 해당 메시지를 프린트 가능 바 코드 리더 접속 #. 바 코드 리더 I/F를 장착하여 바 코드 리더의 접속이 가능. #. 바 코드 리더에서 읽은 데이터를 ASCII 코드로 PLC메모리에 저장 가능.

  38. POD 주요기능 비디오 입력 #. UG420, 520의 TFT color 타입은 비디오 입력이 가능. #. 4채널의 입력이 가능하므로 복수대의 카메라로 현장상황을 정확히 확인 가능

  39. POD 주요기능 UG00S-3WE • 윈도우 95/98/2000/NT 환경에서 사용 • 적용기종: POD 전 시리즈 • 가상운전: PLC가 없이도 POD 본체와 시뮬레이션을 통한 디버깅 가능 • COLOR 비트맵 파일을 지원함으로써 외부의 그림 등을 표현 가능 • Parts(부품) 선택 기능으로 용이하게 편집 가능 • 본체 시스템(O/S) 업 데이트 가능 • 온라인 편집 가능 • Thumbnail 화면에서 편집 가능 • 화면 데이터를 일반 문서로 변환하여 매뉴얼 등 자료작성이 용이

  40. POD 주요기능 기종명지원 통신 기본:RS232C/422/485, UG02I-J(JPCN-1), UG02I-T(T-Link) UG220 UG220H-LC4 UG220H-SC4 UG320 UG320H-SC4 UG400 UG400H-LO UG420 UG420H-SC1 UG420H-TC1 UG420H-VC1 UG520 UG520H-SC1 UG520H-VC1 기본:RS232C/422/485, UG03I-J(JPCN-1), UG03I-T(T-Link), UG03I-S(SX버스), UG03I-C(C-C Link)

  41. POD 주요기능 POD 통신지원 PLC 메이커 • TOSHIBA • SIEMENS • SHINKO • SAMSUNG • KEYENCE • FANUC • IDEC • MODICON • YAMATAKE • SAIA • MOELLER • PLC DIRECT • FATEK • LG산전 PLC Series • FUJI • MITSUBISHI • OMRON • SHARP • HITACHI • MATSUSHITA • YOKOGAWA • YASKAWA • TOYOPUC • KOYO • AB • GE FANUC
