  1. E.E.P. SENAC PELOTAS CENTRO HISTÓRICO Projeto Interdisciplinar de Infraestrutura COMPONENTES:Andiara, Andressa, Andrew, Bárbara Timm, Ederson

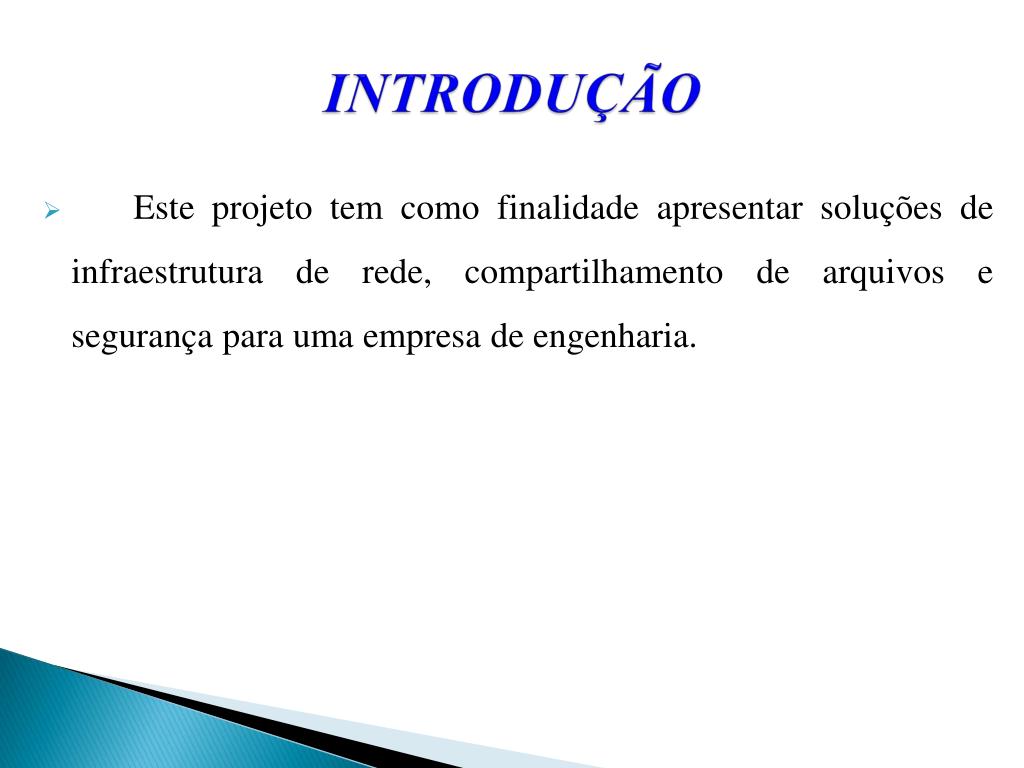

  2. INTRODUÇÃO • Este projeto tem como finalidade apresentar soluções de infraestrutura de rede, compartilhamento de arquivos e segurança para uma empresa de engenharia.

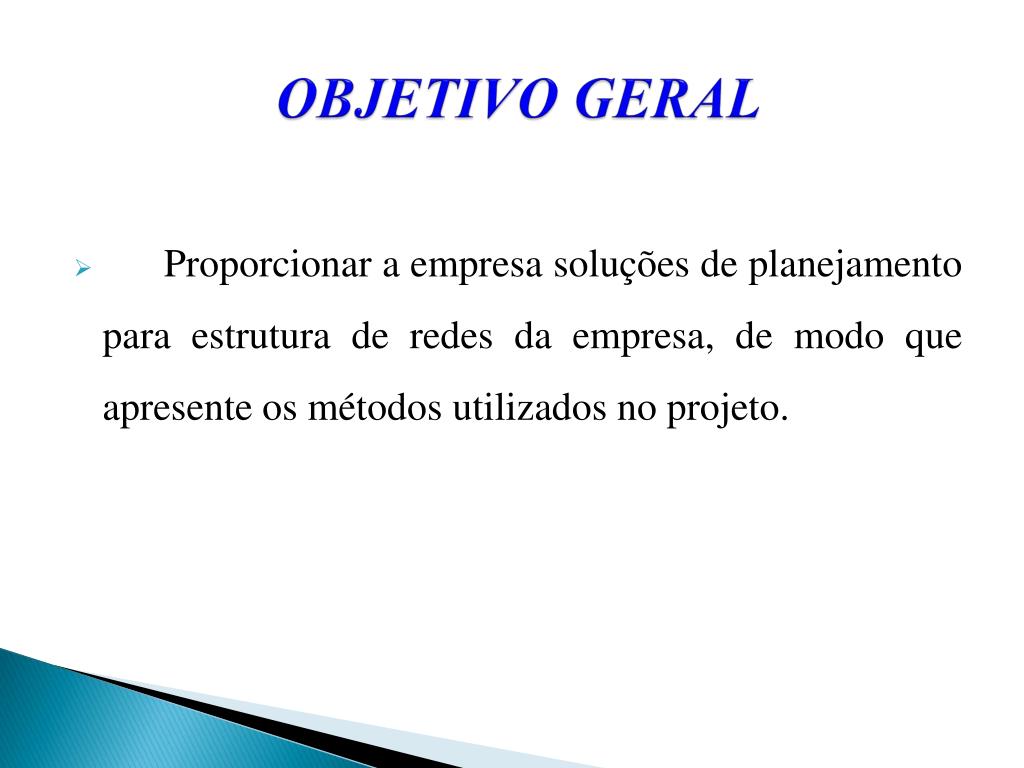

  3. OBJETIVO GERAL • Proporcionar a empresa soluções de planejamento para estrutura de redes da empresa, de modo que apresente os métodos utilizados no projeto.

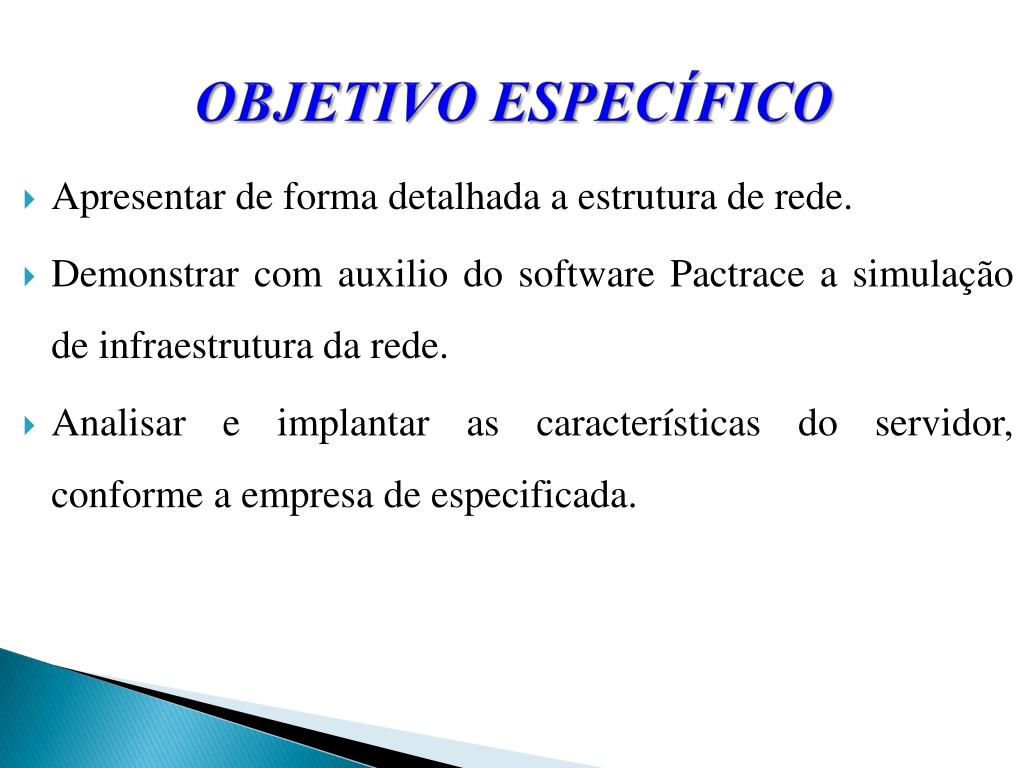

  4. OBJETIVO ESPECÍFICO • Apresentar de forma detalhada a estrutura de rede. • Demonstrar com auxilio do software Pactrace a simulação de infraestrutura da rede. • Analisar e implantar as características do servidor, conforme a empresa de especificada.

  5. Estrutura da empresa de Engenharia • Para a infraestrutura de rede, a empresa possui quatro salas fundamentais que cotem os principais equipamentos eletrônicos, são elas: Laboratório, Administração e a sala de equipamento.

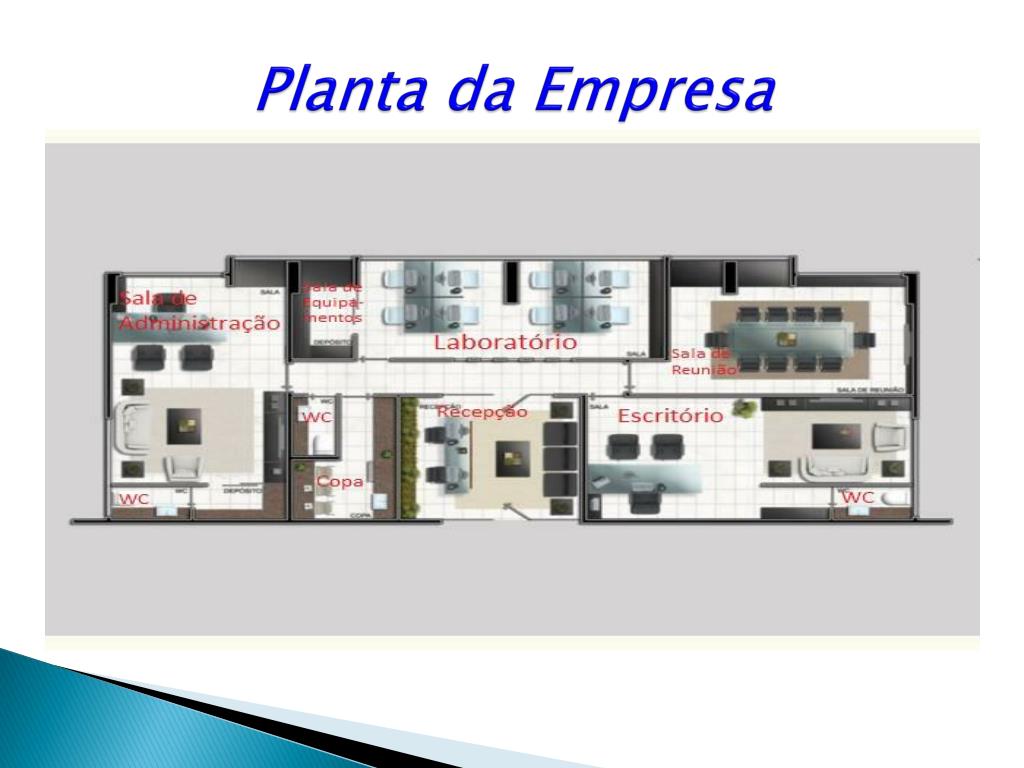

  6. Planta da Empresa

  7. Estrutura de cabeamento • O cabeamento da empresa de engenharia proporcionou-se da seguinte maneira: • Os cabos sairão do Rack passarão por eletro calhas galvanizadas e canos ¾, até chegar as tomadas de rede Rj45.

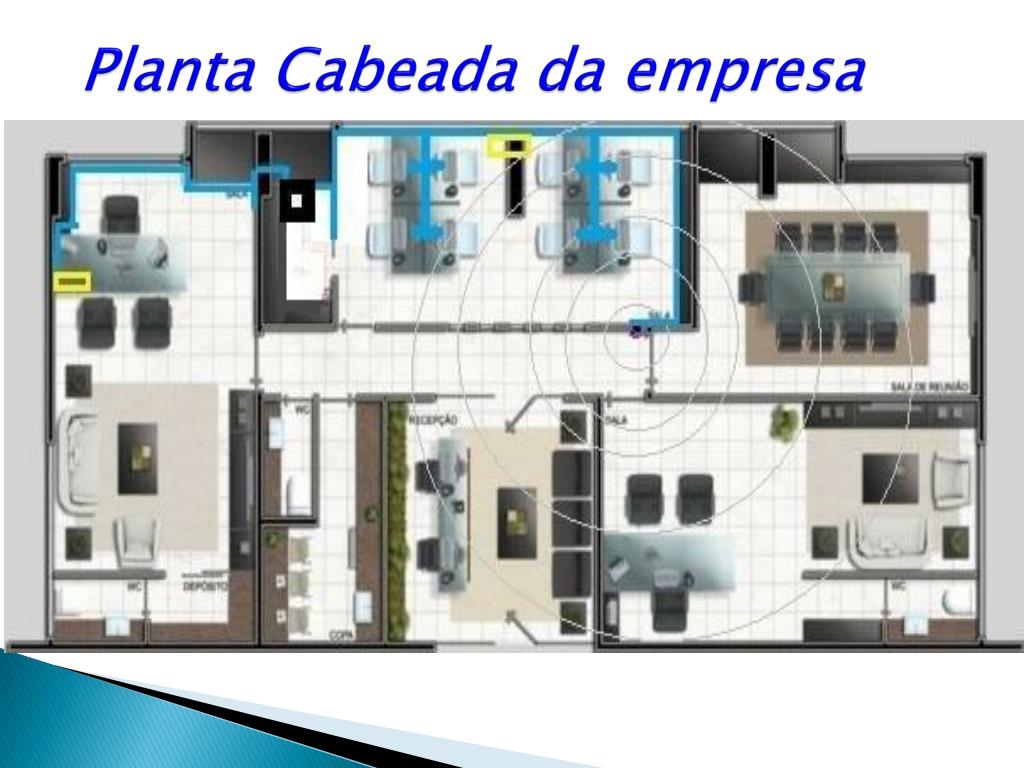

  8. Planta Cabeada da empresa

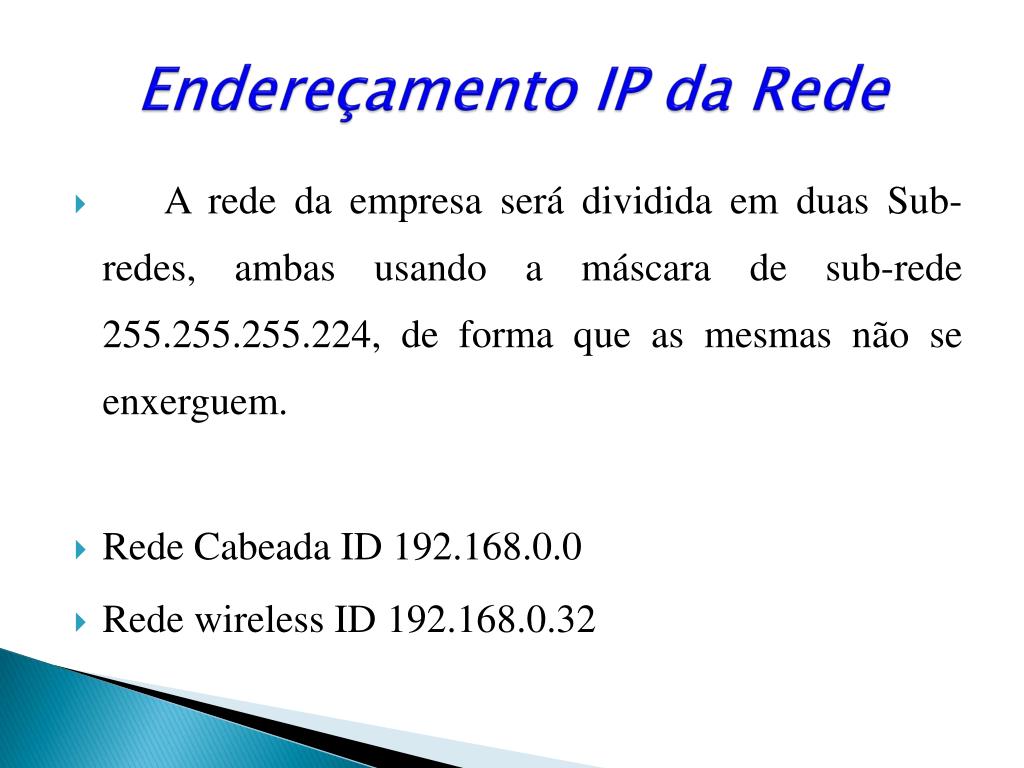

  9. Endereçamento IP da Rede • A rede da empresa será dividida em duas Sub-redes, ambas usando a máscara de sub-rede 255.255.255.224, de forma que as mesmas não se enxerguem. • Rede Cabeada ID 192.168.0.0 • Rede wireless ID 192.168.0.32

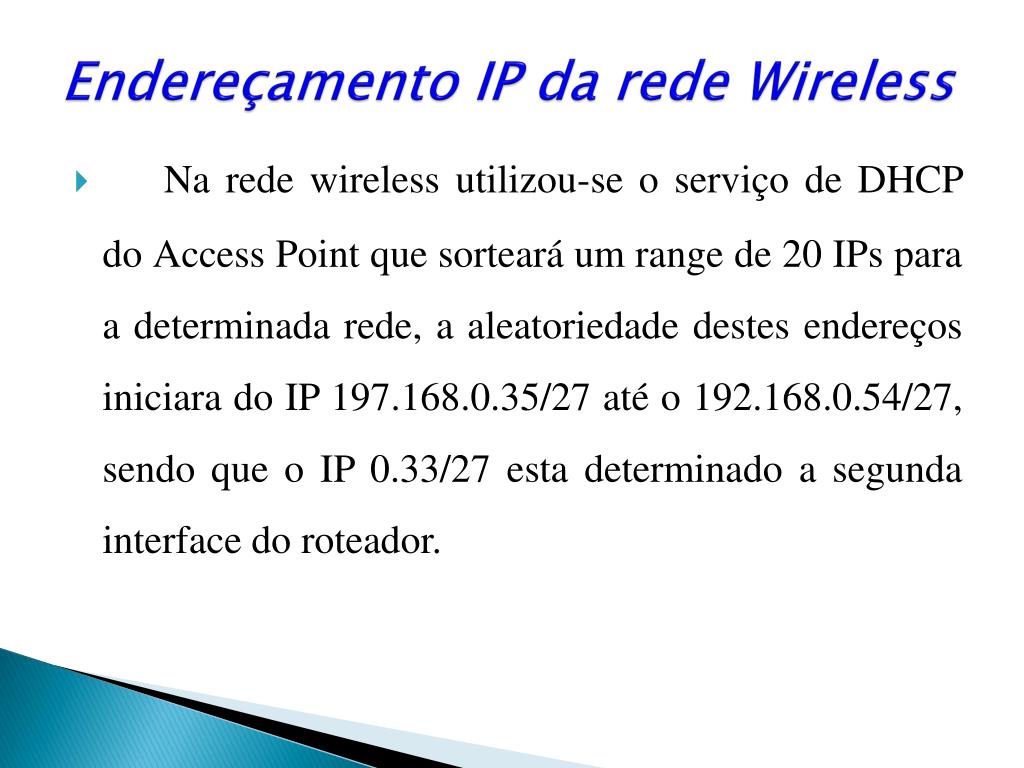

  10. Endereçamento IP da rede Wireless • Na rede wireless utilizou-se o serviço de DHCP do Access Point que sorteará um range de 20 IPs para a determinada rede, a aleatoriedade destes endereços iniciara do IP 197.168.0.35/27 até o 192.168.0.54/27, sendo que o IP 0.33/27 esta determinado a segunda interface do roteador.

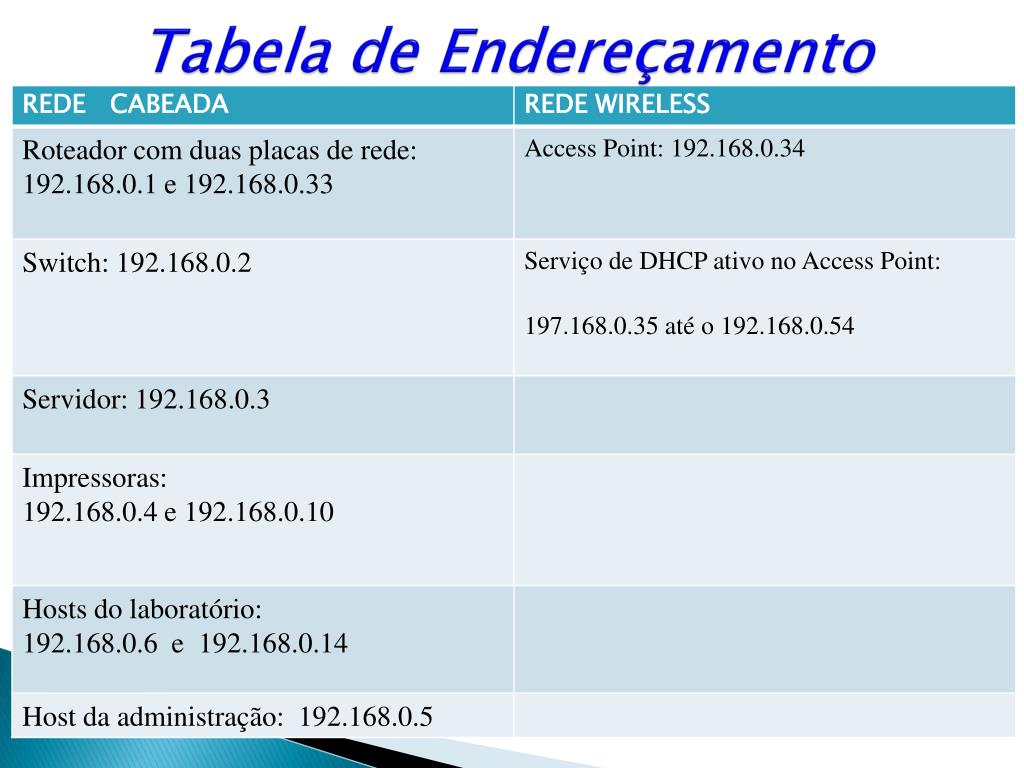

  11. Tabela de Endereçamento

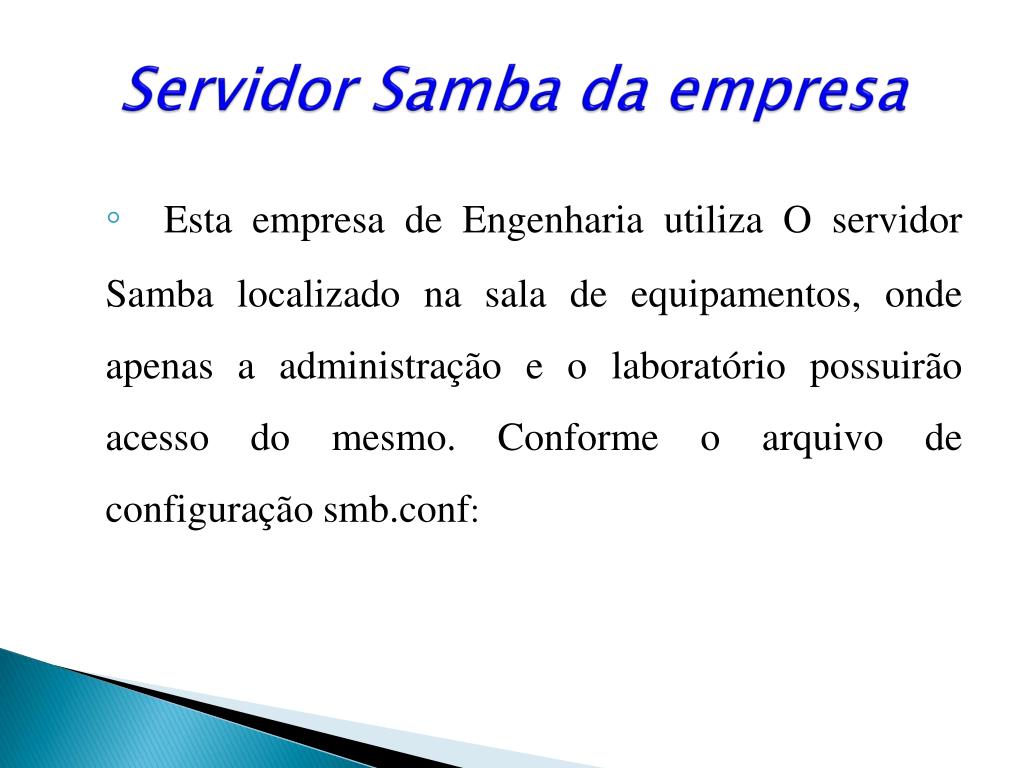

  12. Servidor Samba da empresa • Esta empresa de Engenharia utiliza O servidor Samba localizado na sala de equipamentos, onde apenas a administração e o laboratório possuirão acesso do mesmo. Conforme o arquivo de configuração smb.conf:

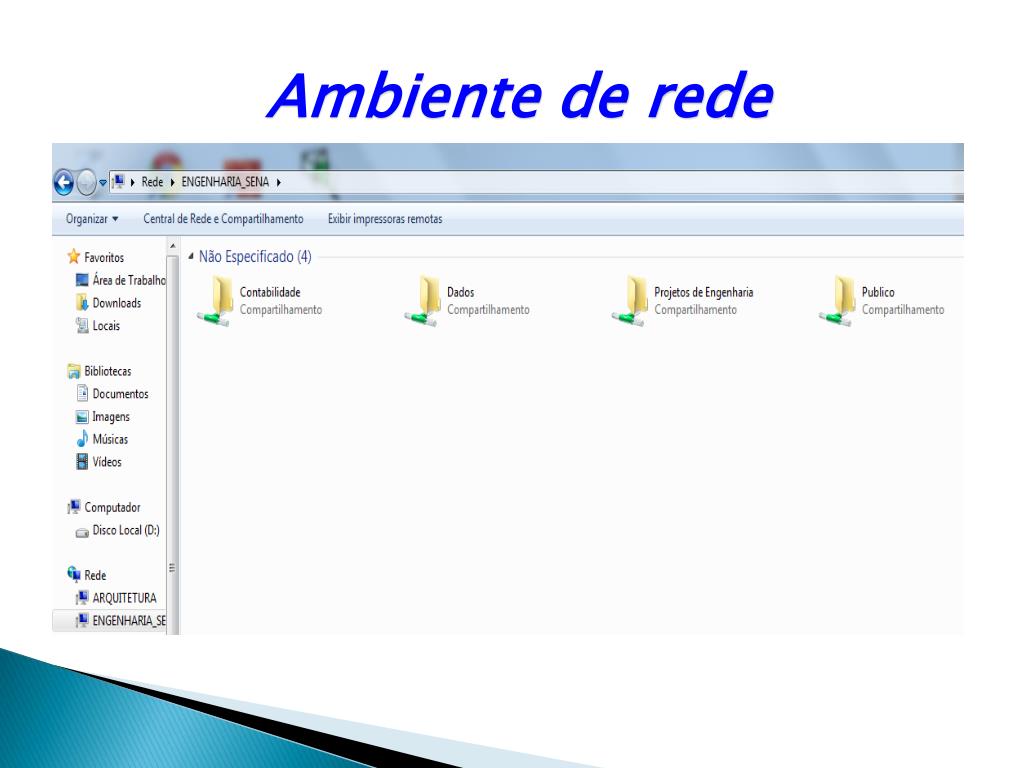

  13. Ambiente de rede

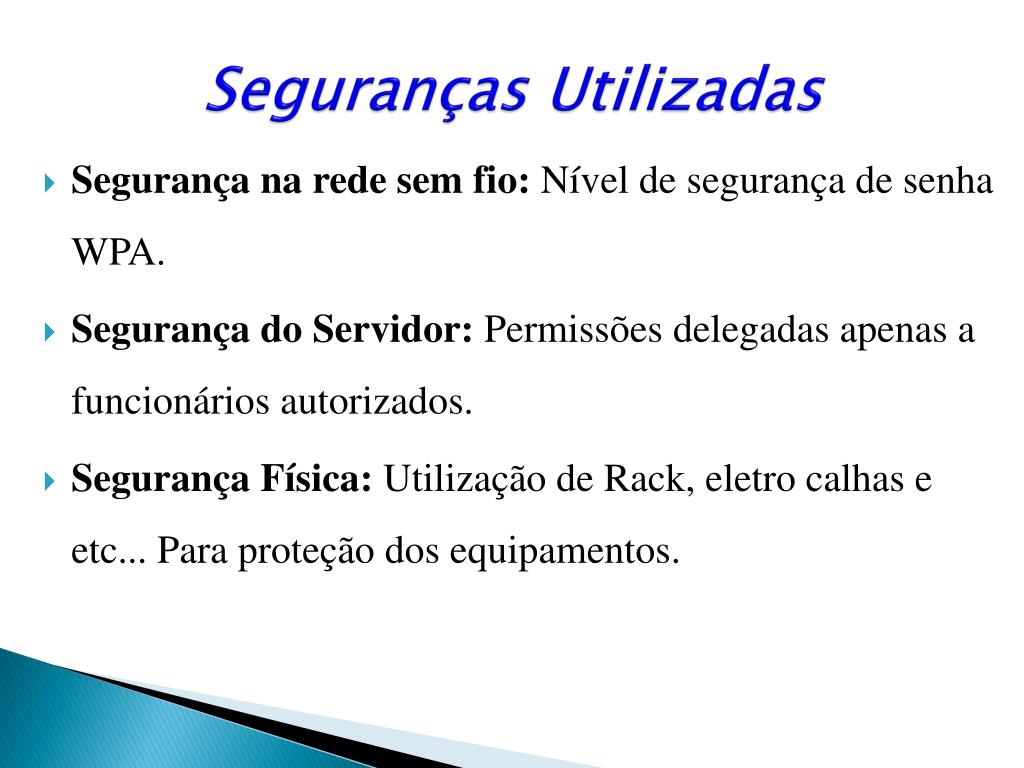

  14. Seguranças Utilizadas • Segurança na rede sem fio: Nível de segurança de senha WPA. • Segurança do Servidor: Permissões delegadas apenas a funcionários autorizados. • Segurança Física: Utilização de Rack, eletro calhas e etc... Para proteção dos equipamentos.

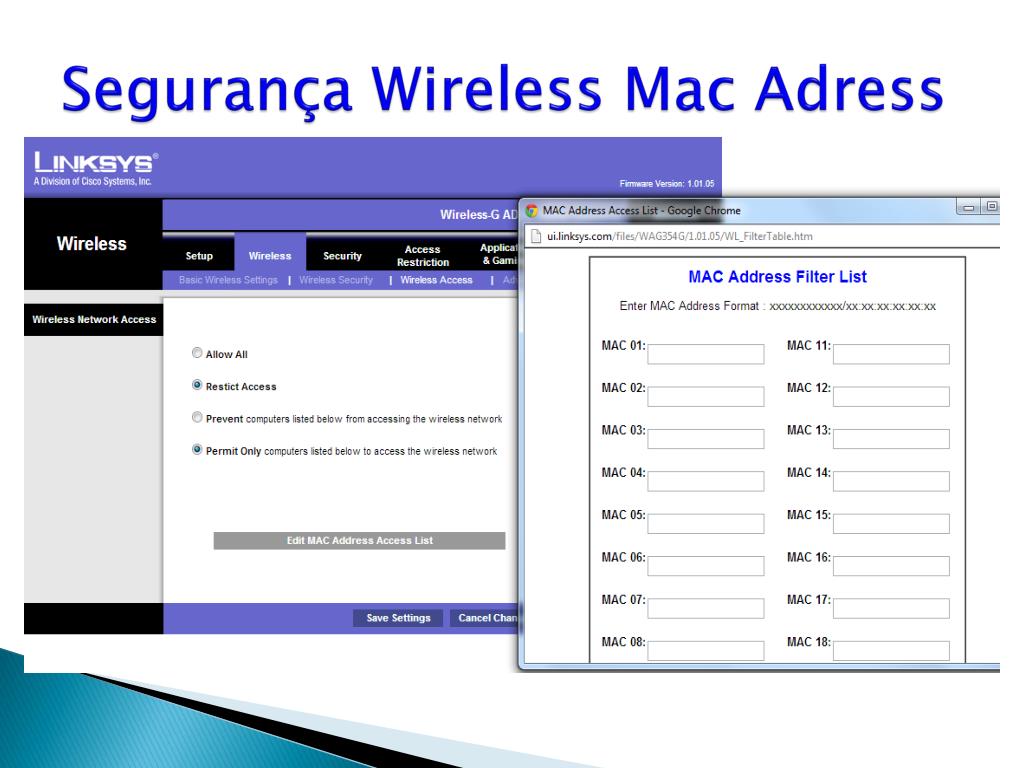

  15. Segurança Wireless Mac Adress

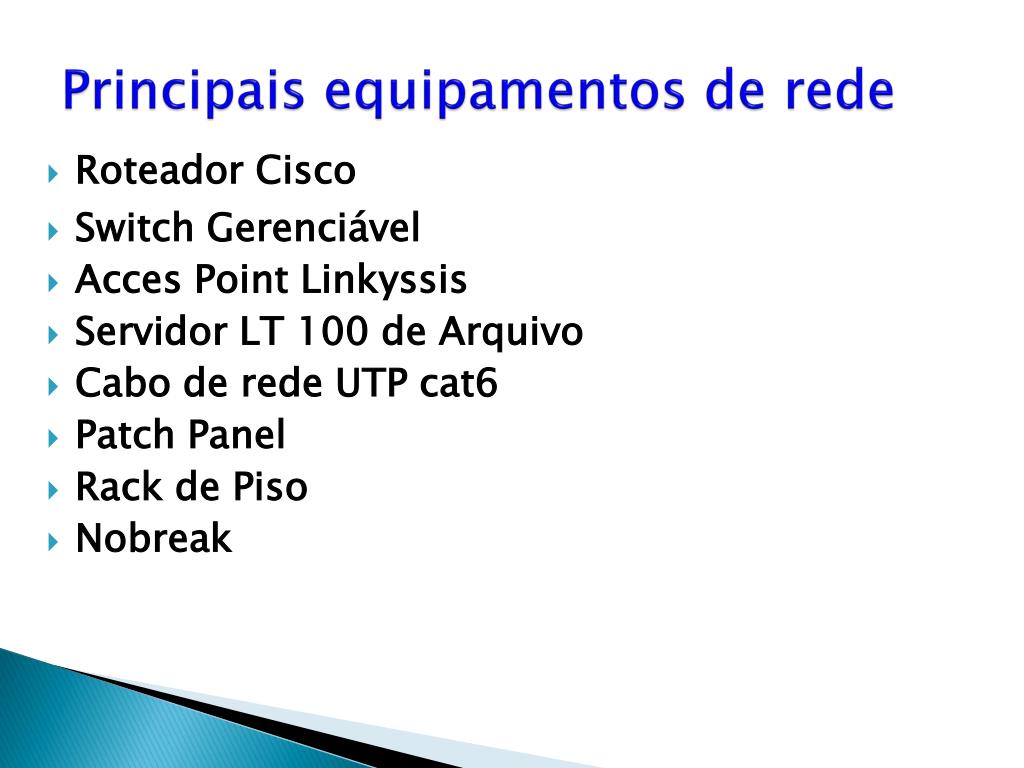

  16. Principais equipamentos de rede • Roteador Cisco • Switch Gerenciável • AccesPointLinkyssis • Servidor LT 100 de Arquivo • Cabo de rede UTP cat6 • PatchPanel • Rack de Piso • Nobreak

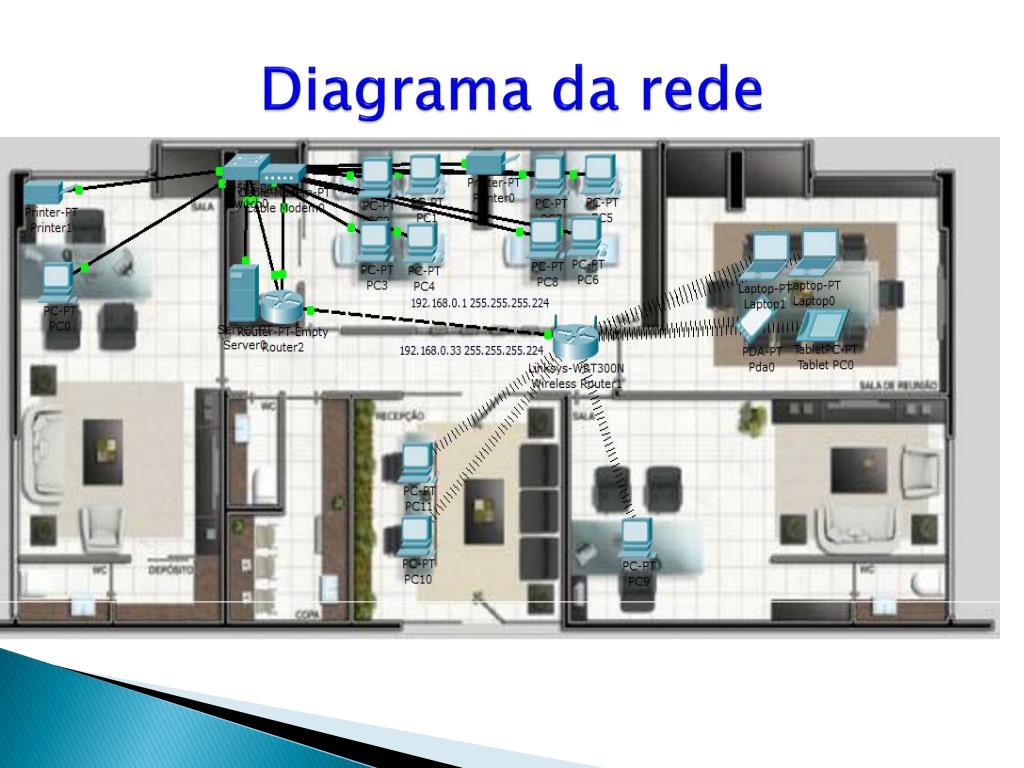

  17. Diagrama da rede

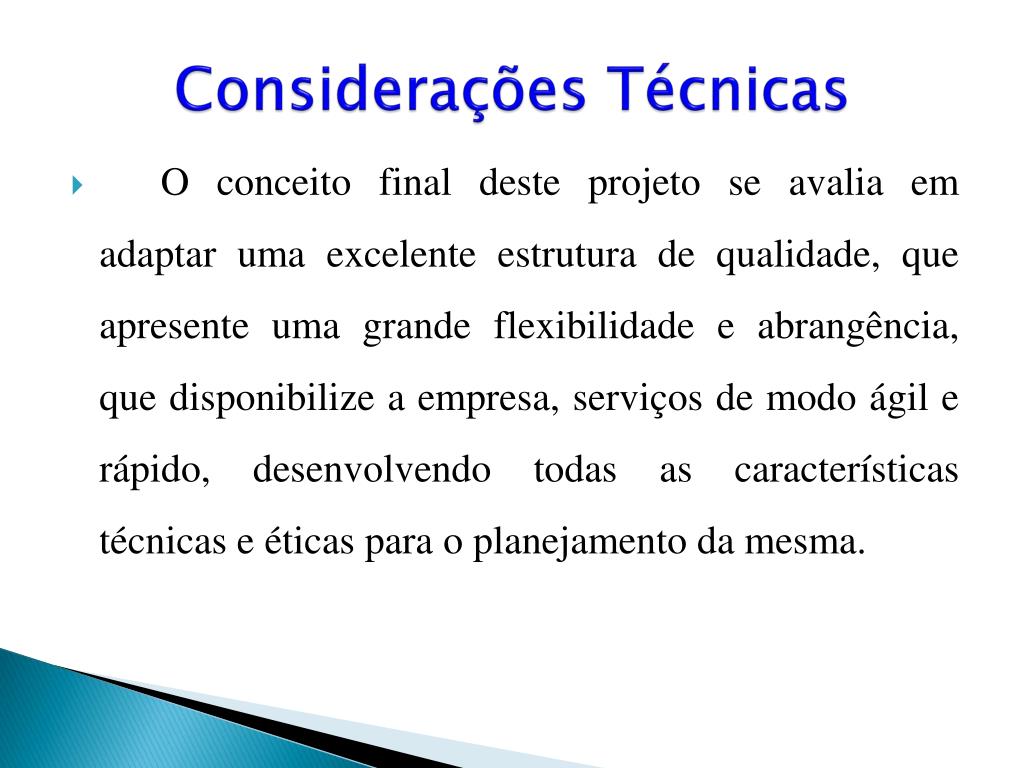

  18. Considerações Técnicas • O conceito final deste projeto se avalia em adaptar uma excelente estrutura de qualidade, que apresente uma grande flexibilidade e abrangência, que disponibilize a empresa, serviços de modo ágil e rápido, desenvolvendo todas as características técnicas e éticas para o planejamento da mesma.

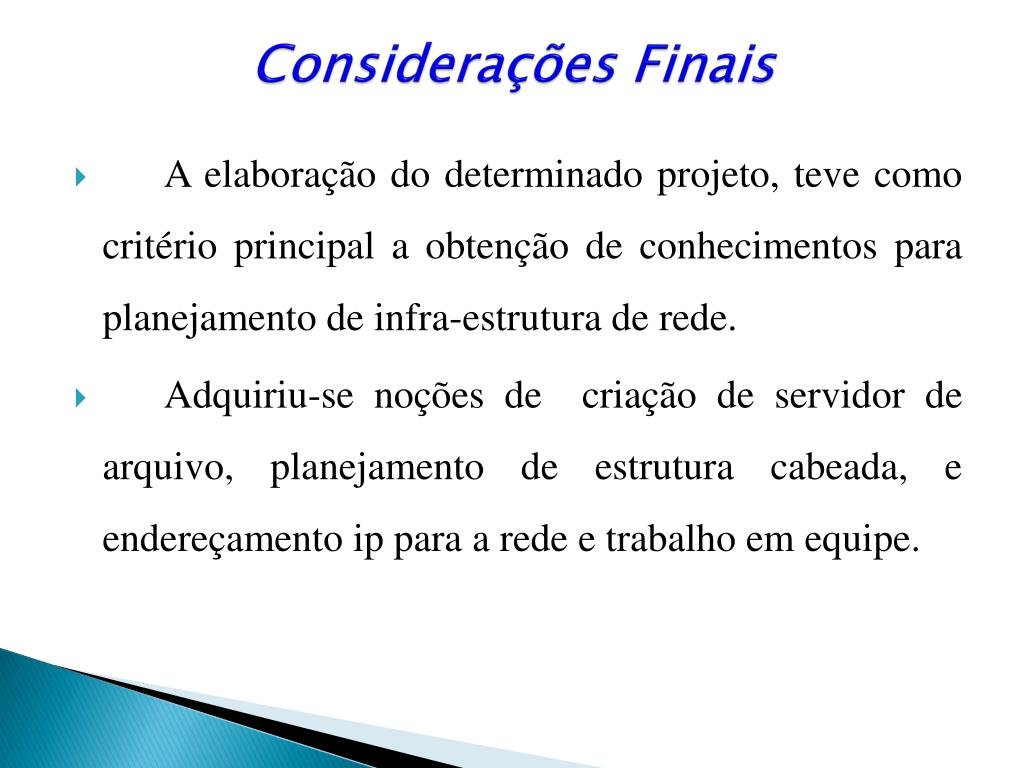

  19. Considerações Finais • A elaboração do determinado projeto, teve como critério principal a obtenção de conhecimentos para planejamento de infra-estrutura de rede. • Adquiriu-se noções de criação de servidor de arquivo, planejamento de estrutura cabeada, e endereçamento ip para a rede e trabalho em equipe.

  20. REFERÊNCIAS BIBLIOGRÁFICAS • http://www.hardware.com.br/livros/redes/cabeamento-estruturado.html. • http://187.7.106.13/nataniel/Turmas_T1_T2/Planejamento_Implantacao_Redes_%20Computadores/Projeto_interdiciplinar/Samba/nataniel_final.pdf. • SAMBA (2011). Página oficial do samba. Disponível em: <http://www.samba.org/>.

  21. PERGUNTAS
