  1. S1 PTE 2010 B T R A N S I S T O R Mata kuliah Elektronika Analog

  2. Menu

  3. Pengertian Transistor Transistor adalahalatsemikonduktor yang dipakaisebagaipenguat, sebagaisirkuitpemutusdanpenyambung (switching), stabilisasitegangan, modulasisinyalatausebagaifungsilainnya. Transistor dapatberfungsisemacamkranlistrik, dimanaberdasarkanarusinputnya (BJT) atauteganganinputnya (FET), memungkinkanpengaliranlistrik yang sangatakuratdarisirkuitsumberlistriknya.

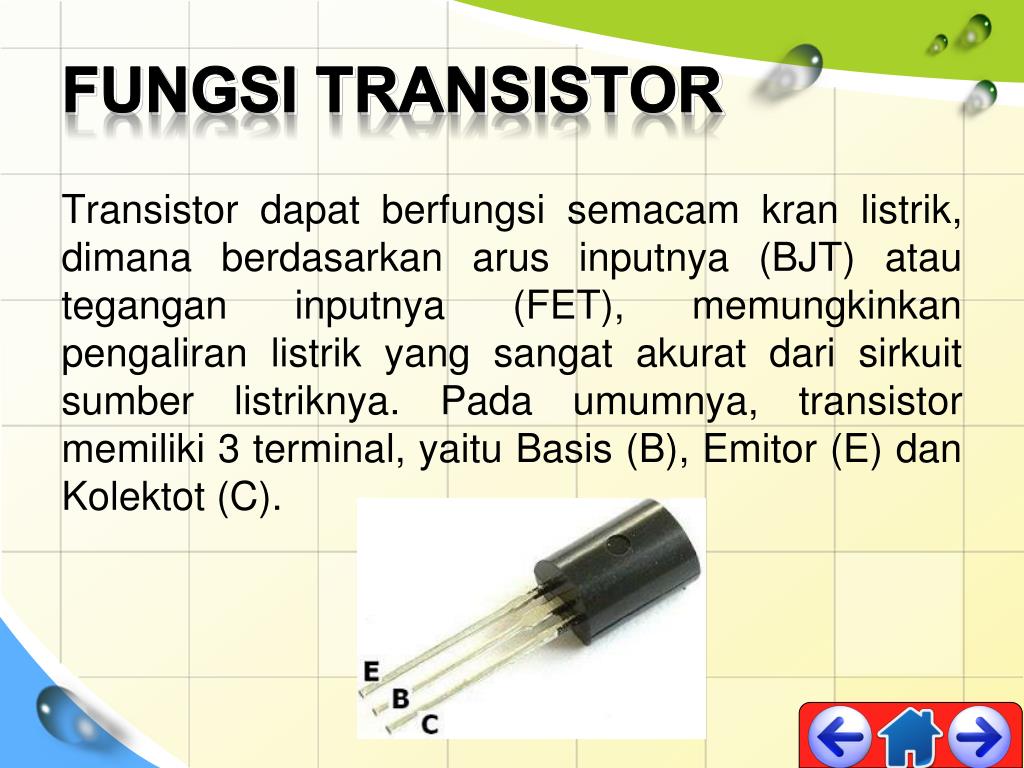

  4. Fungsi Transistor Transistor dapatberfungsisemacamkranlistrik, dimanaberdasarkanarusinputnya (BJT) atauteganganinputnya (FET), memungkinkanpengaliranlistrik yang sangatakuratdarisirkuitsumberlistriknya. Padaumumnya, transistor memiliki 3 terminal, yaitu Basis (B), Emitor (E) danKolektot (C).

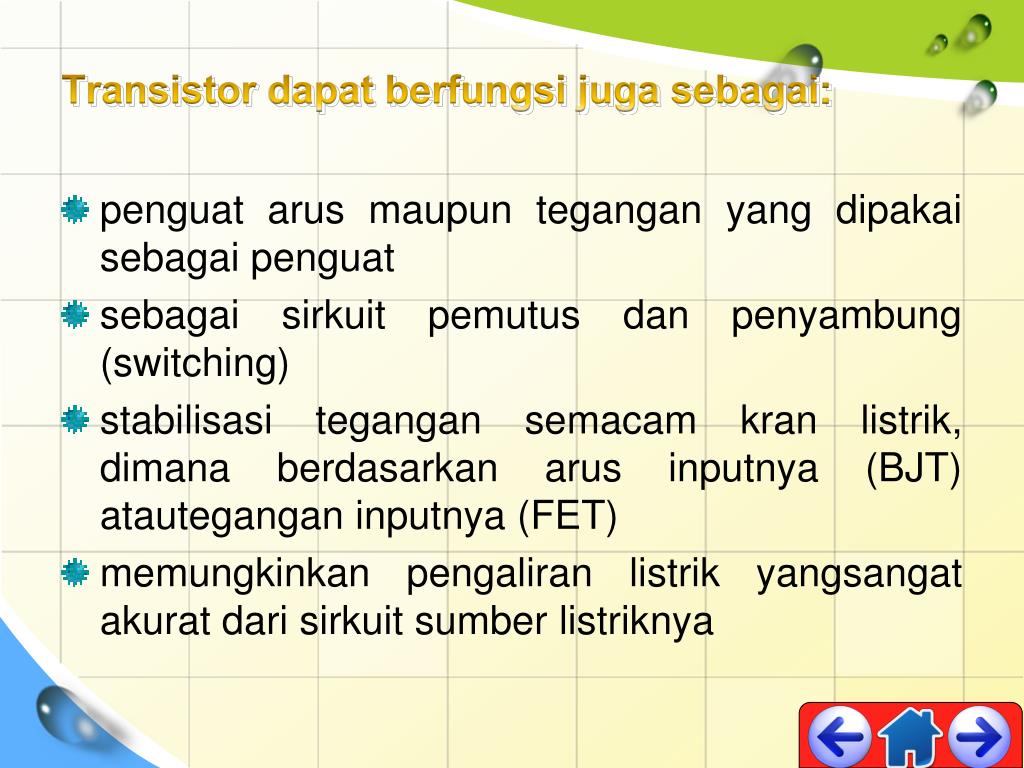

  5. Transistor dapatberfungsijugasebagai: • penguatarusmaupuntegangan yang dipakaisebagaipenguat • sebagaisirkuitpemutusdanpenyambung (switching) • stabilisasitegangansemacamkranlistrik, dimanaberdasarkanarusinputnya (BJT) atauteganganinputnya (FET) • memungkinkanpengaliranlistrikyangsangatakuratdarisirkuitsumberlistriknya

  6. Jenis & Simbol Transistor Secaraumum, transistor dapatdibeda-bedakanberdasarkanbanyakkategorisimbol transistor dariberbagaitipe, antara lain: • Materisemikonduktor: Germanium, Silikon, Gallium Arsenide. • Kemasanfisik: Through Hole Metal, Through Hole Plastic, Surface Mount, IC, dan lain-lain. • Tipe: UJT, BJT, JFET, IGFET (MOSFET), IGBT, HBT, MISFET, VMOSFET, MESFET, HEMT, SCR sertapengembangandari transistor yaitu IC(Integrated Circuit) dan lain-lain.

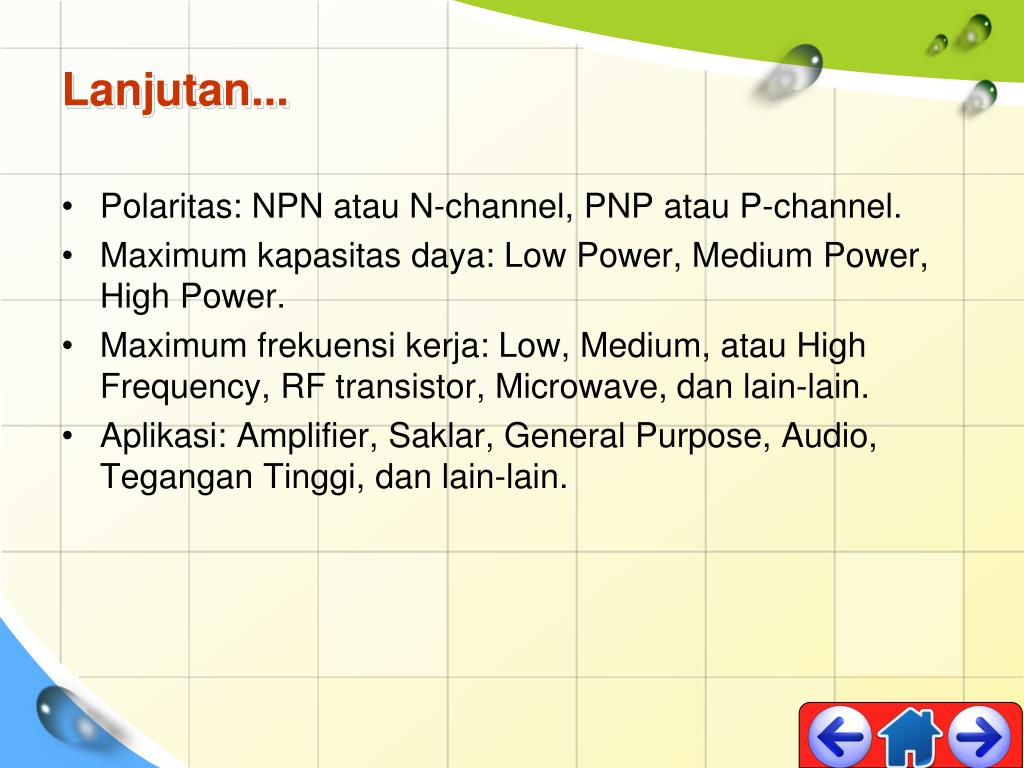

  7. Lanjutan... • Polaritas: NPN atau N-channel, PNP atau P-channel. • Maximum kapasitasdaya: Low Power, Medium Power, High Power. • Maximum frekuensikerja: Low, Medium, atau High Frequency, RF transistor, Microwave, dan lain-lain. • Aplikasi: Amplifier, Saklar, General Purpose, Audio, TeganganTinggi, dan lain-lain.

  8. Lanjutan... Jenis-Jenis Transistordancarakerja transistorpadaumumnyadibagimenjadiduajenisyaitu; • Transistor Bipolar (dwikutub) • Transistor Efek Medan (FET – Field Effect Transistor)

  9. Transistor bipolar Transistor Bipolar adalahjenis transistor yang paling banyak di gunakanpadarangkaianelektronika. Jenis-Jenis Transistor initerbagiatas 3 bagianlapisan material semikonduktor yang terdiridariduaformasilapisanyaitulapisan P-N-P (Positif-Negatif-Positif) danlapisan N-P-N (Negatif-Positif-Negatif)

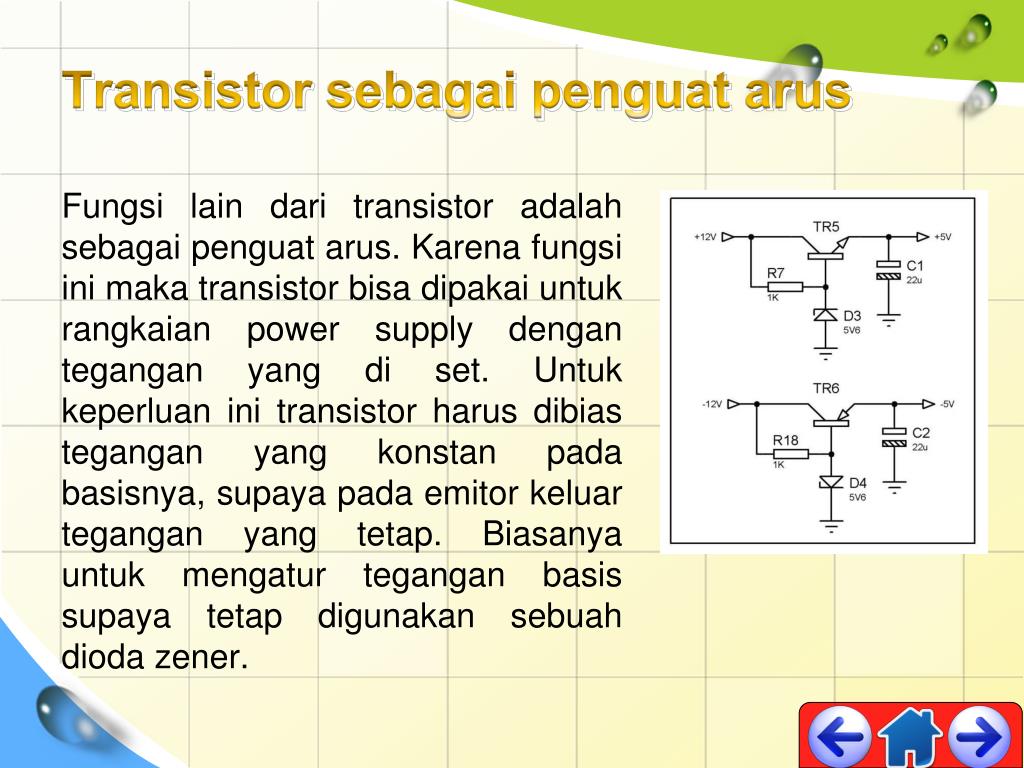

  10. Transistor sebagaipenguatarus Fungsi lain dari transistor adalahsebagaipenguatarus. Karenafungsiinimaka transistor bisadipakaiuntukrangkaian power supply dengantegangan yang di set. Untukkeperluanini transistor harusdibiastegangan yang konstanpadabasisnya, supayapadaemitorkeluartegangan yang tetap. Biasanyauntukmengaturtegangan basis supayatetapdigunakansebuahdiodazener.

  11. Transistor sebagaiPenguat Salah satufungsi Transistor yang paling banyakdigunakan di duniaElektronikaAnalogadalahsebagaipenguatyaitupenguatarus,penguattegangan, danpenguatdaya. Fungsi komponensemikonduktorinidapatkitatemukanpadarangkaianPree-Amp Mic, Pree-Amp Head, Mixer, Echo, Tone Control, Amplifier dan lain-lain.

  12. Common Base Penguat Common Base digunakansebagaipenguattegangan. PadarangkaianiniEmitormerupakan input dan Collector adalah output sedangkan Basis di-ground-kan/ditanahkan.

  13. Sifat-sifatPenguat Common Base: • Isolasi input dan output tinggisehingga Feedback lebihkeci. • Cocoksebagai Pre-Amp karenamempunyaiimpedansi input tinggi yang dapatmenguatkansinyalkecil. • Dapatdipakaisebagaipenguatfrekuensitinggi. • Dapatdipakaisebagai buffer.

  14. Penguat Common Emitor Penguat Common Emitordigunakansebagaipenguattegangan. PadarangkaianiniEmitordi-ground-kan/ditanahkan, Input adalah Basis, dan output adalah Collector.

  15. Sifat-sifatPenguat Common Emitor: • Signal output berbedaphasa 180 derajat. • Memungkinkanadanyaosilasiakibat feedback, untukmencegahnyaseringdipasang feedback negatif. • Seringdipakaisebagaipenguat audio (frekuensirendah). • Stabilitaspenguatanrendahkarenatergantungstabilitassuhudan bias transistor.

  16. Penguat Common Collector Penguat Common Collector digunakansebagaipenguatarus. Rangkaianinihampirsamadengan Common EmitortetapioutputnyadiambildariEmitor. Input dihubungkanke Basis dan output dihubungkankeEmitor. RangkaianinidisebutjugadenganEmitor Follower (PengikutEmitor) karenategangan output hapirsamadengantegangan input.

  17. Sifat-sifatPenguat Common Collector: • Signal output dansigal input satuphasa (tidakterbalikseperti Common Emitor). • Penguatantegangankurangdari 1 (satu). • Penguatanarustinggi (samadengan HFE transistor). • Impedansi input tinggidanimpedansi output rendahsehinggacocokdigunakansebagai buffer.

  18. Prinsipkerja Transistor Transistor dibuatdengantiga lapis semikonduktor. DapatdibuatlapisanPNP ataupunlapisan NPN. Dengandemikiankitamengenal 2 macamtransistor, yaitu transistor PNP dan transistor NPN sesuaidenganjenispenyusunnya.

  19. Lanjutan... Transistor mempunyaitiga kaki (elektroda) yang diberinama basis (b), emitor (e) dancolector (c). Basis dihubungkandenganpadalapisantengahsedangemitordancolectorpadalapisantepi. Emitorartinyapemancar, disinilahpembawamuatanberasal. Colectorartinyapengumpul.Pembawamuatan yang berasaldariemitorditampungpadaColector.Basisartinyadasar, basis digunakansebagaielektrodamengendali.

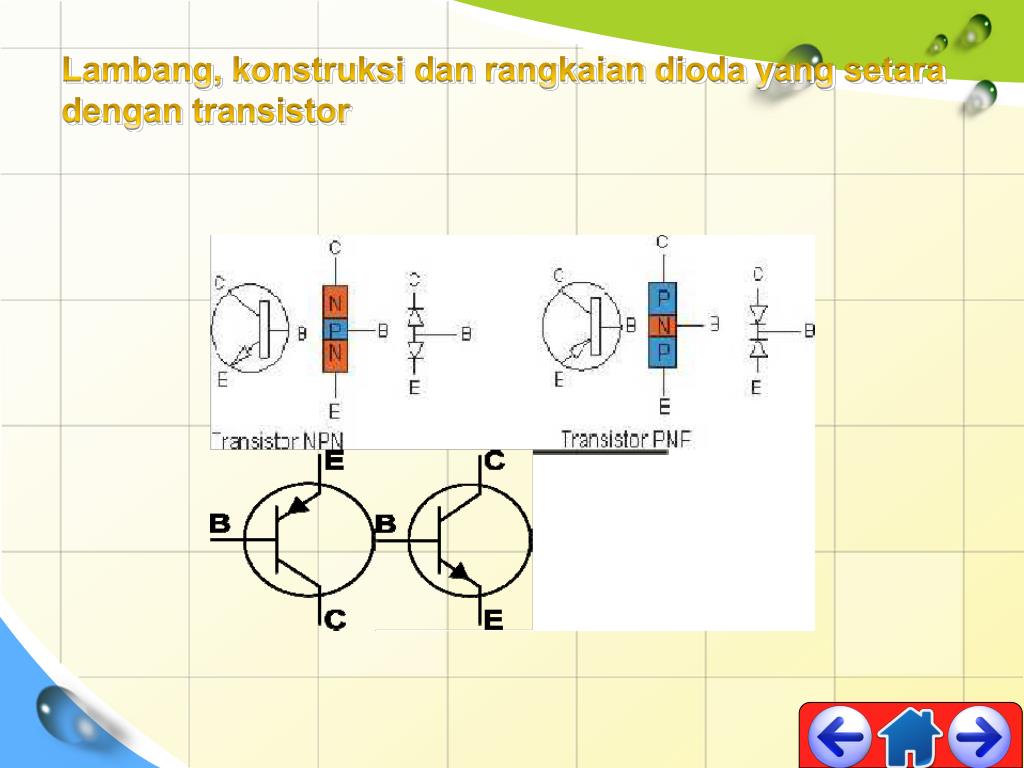

  20. Lambang, konstruksidanrangkaiandioda yang setaradengantransistor

  21. Prinsip Transistor jugasebagaiPenguat (amplifier) transistor bekerjapadawilayahantaratitikjenuhdankondisiterbuka (cut off), tetapitidakpadakondisikeduanya.

  22. Prinsip Transistor sebagaipenghubung (saklar) transistor akanmengalami Cutoff apabilaarus yang melalaui basis sangatkecilsekalisehingakolektordanemitorakansepertikawat yang terbuka, dan Transistor akanmengalamijenuhapabilaarus yang melalui basis terlalubesarsehinggaantarakolektordanemitorbagaikankawatterhubungdenganbegituteganganantarakolektordanemitorVce a.

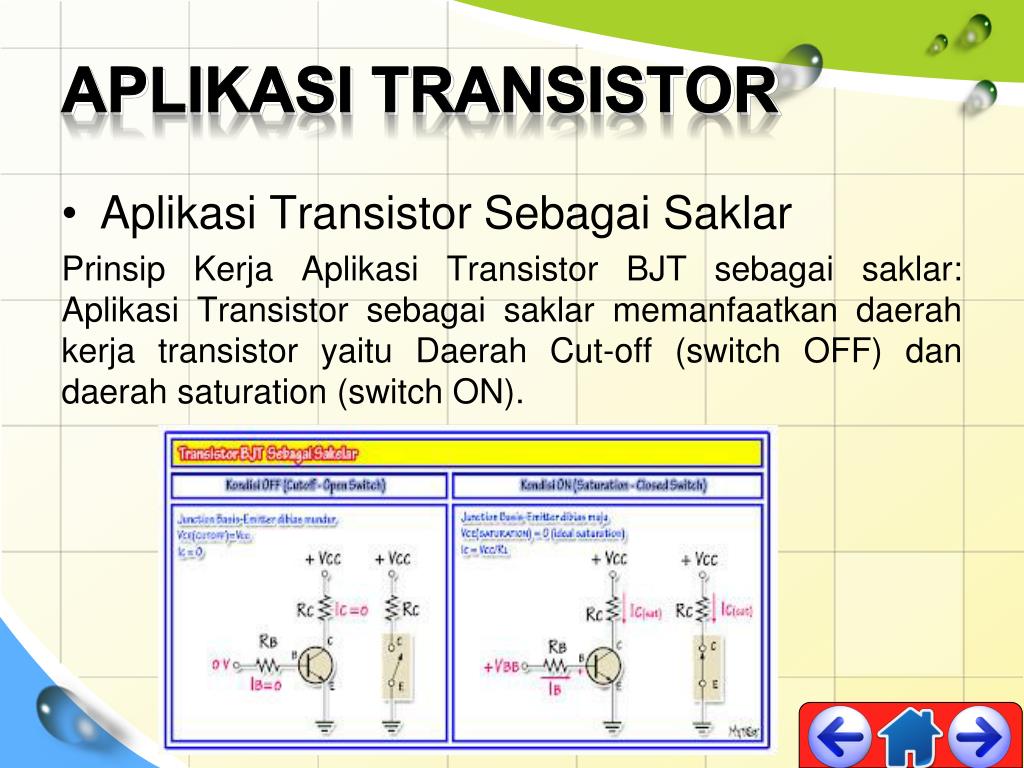

  23. Aplikasi Transistor • Aplikasi Transistor SebagaiSaklar PrinsipKerjaAplikasi Transistor BJT sebagaisaklar: AplikasiTransistor sebagaisaklarmemanfaatkandaerahkerja transistor yaitu Daerah Cut-off (switch OFF) dandaerah saturation (switch ON).

  24. Lanjutan... • Daerah Cut off Sebuah Transistor beradapadadaerah cut-off adalahketika junction basis-emitter di bias mundur (reverse bias), Sehinggasemuaarusbernilai O dan VCE(Cut-off)=VCC

  25. Lanjutan... • Daerah Saturasi Ketikajunction basis-emitter di bias maju (forwar bias). SehinggaArus Collector maksimaladalah (IC = VCC/RL) dan VCE(Saturation) = 0 (ideal saturation). Cttn : dibutuhkanarus yang cukupuntukmembuat transistor bercaturasinilainyasesuaidenganrumuspadagambar.

  26. ContohAplikasi Transistor sebagaisaklar

  27. Lanjutan... • PrinsipKerjaAplikasi Transistor MOSFET sebagaisaklar MOSFET sebagaisaklarjugamemanfaatkandaerah Cut-off dandaerah saturation.
