  1. Lecture #2 Power wiring for Residence and Small Business Live wire Earth wire Meiling CHEN

  2. 3.3KV(6.6KV) 110V/220V Meiling CHEN

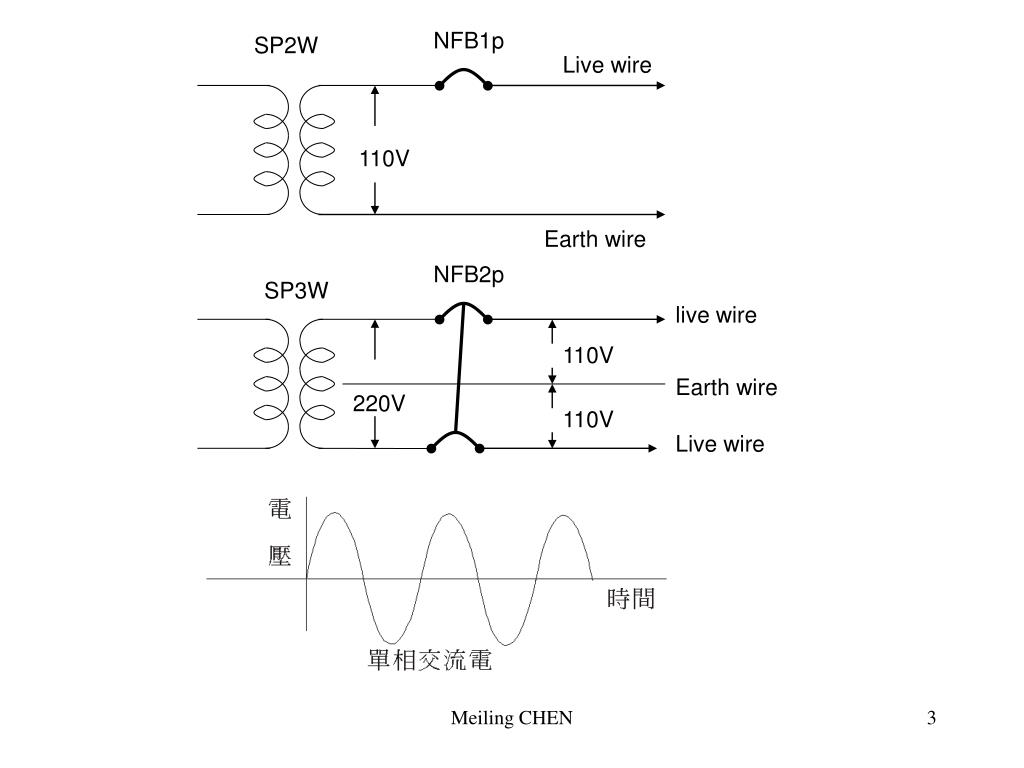

  3. NFB1p SP2W Live wire 110V Earth wire NFB2p SP3W live wire 110V Earth wire 220V 110V Live wire Meiling CHEN

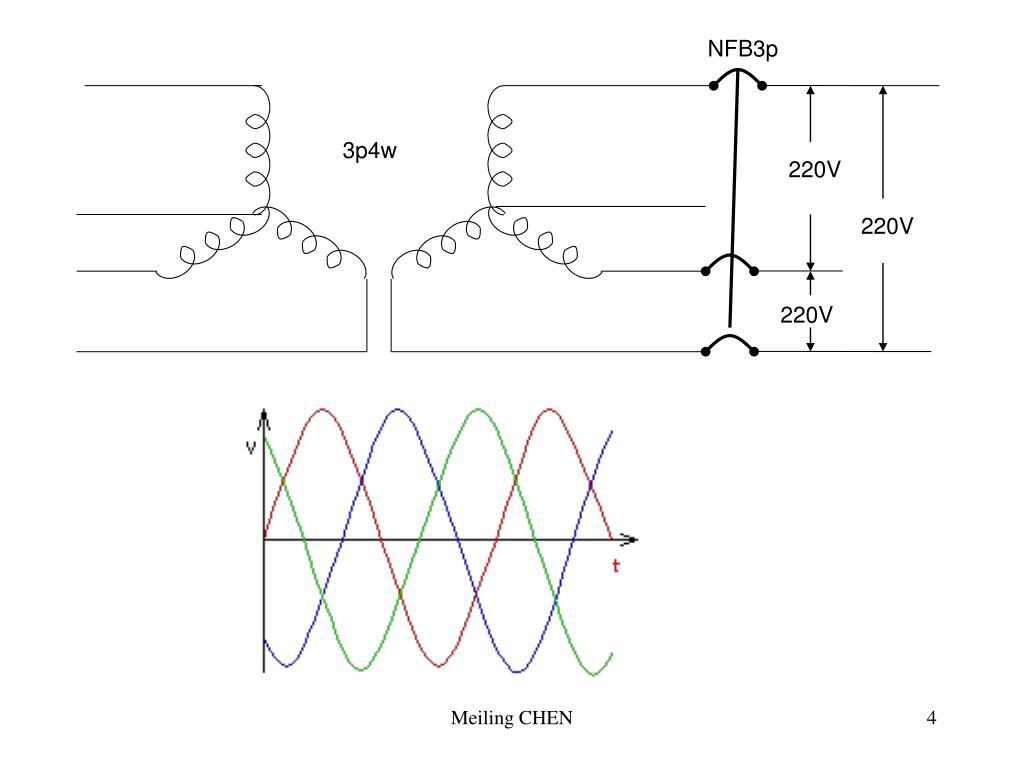

  4. NFB3p 3p4w 220V 220V 220V Meiling CHEN

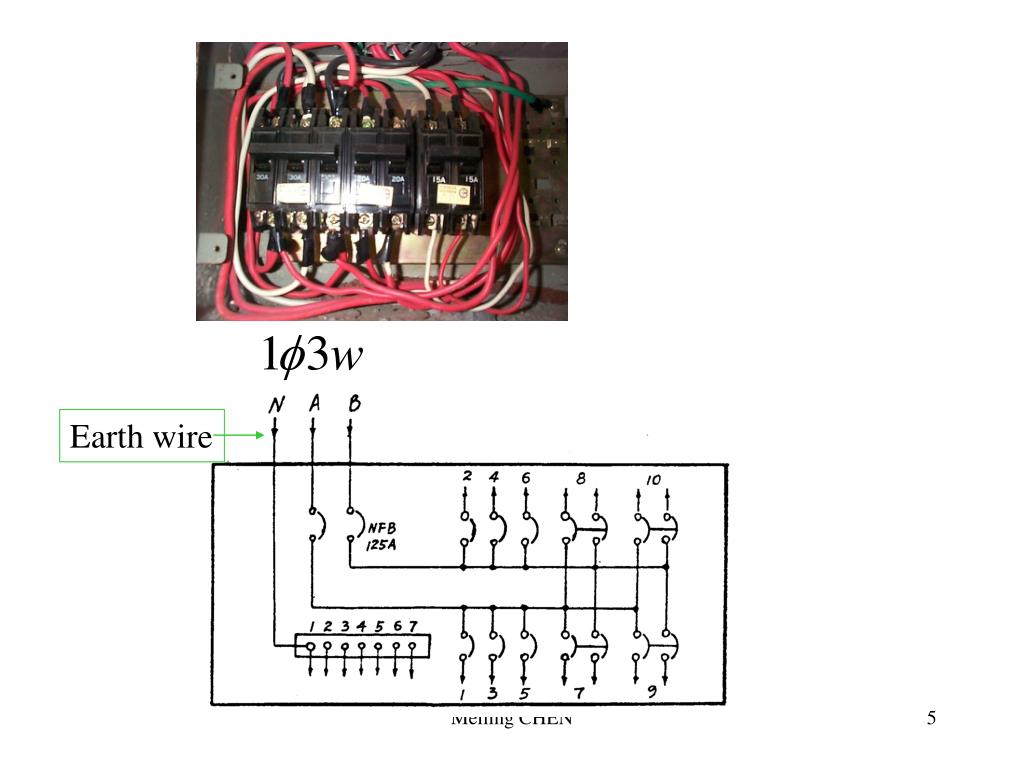

  5. Earth wire Meiling CHEN

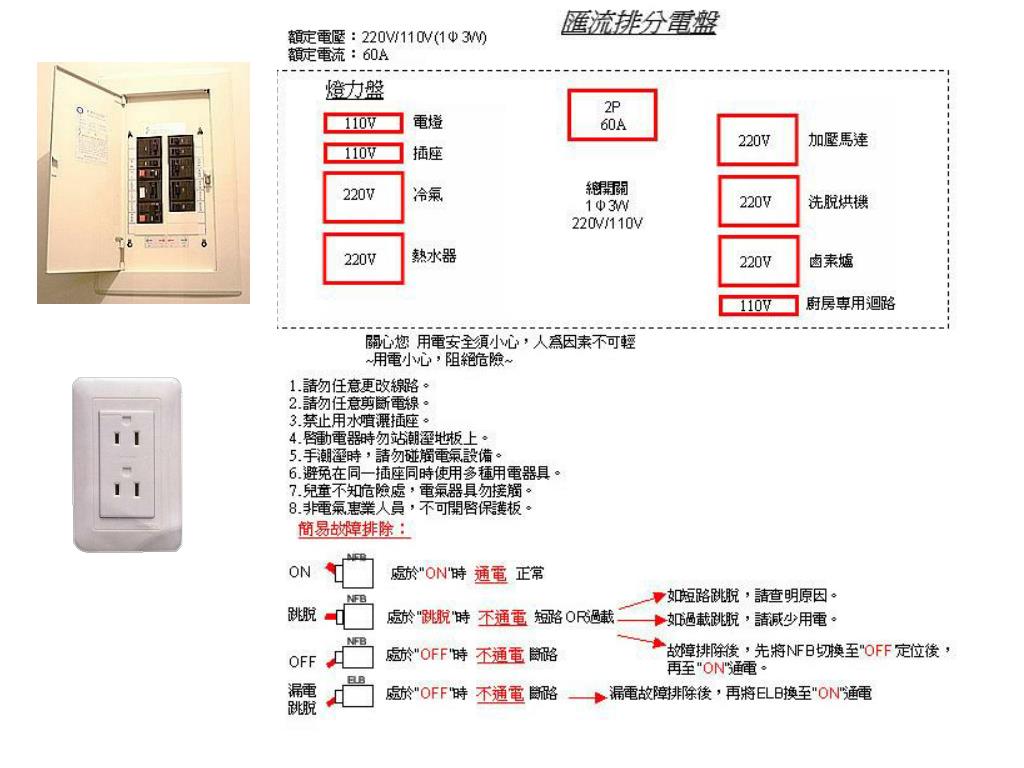

  6. Meiling CHEN

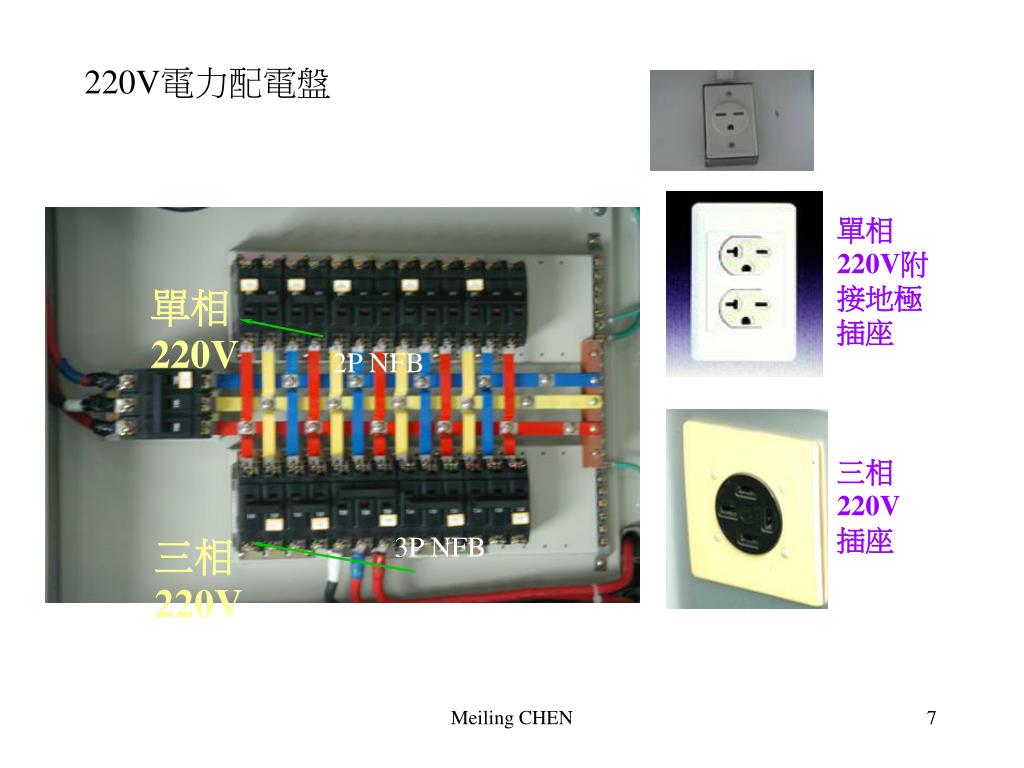

  7. 220V電力配電盤 單相220V附接地極插座 單相220V 2P NFB 三相220V插座 3P NFB 三相 220V Meiling CHEN

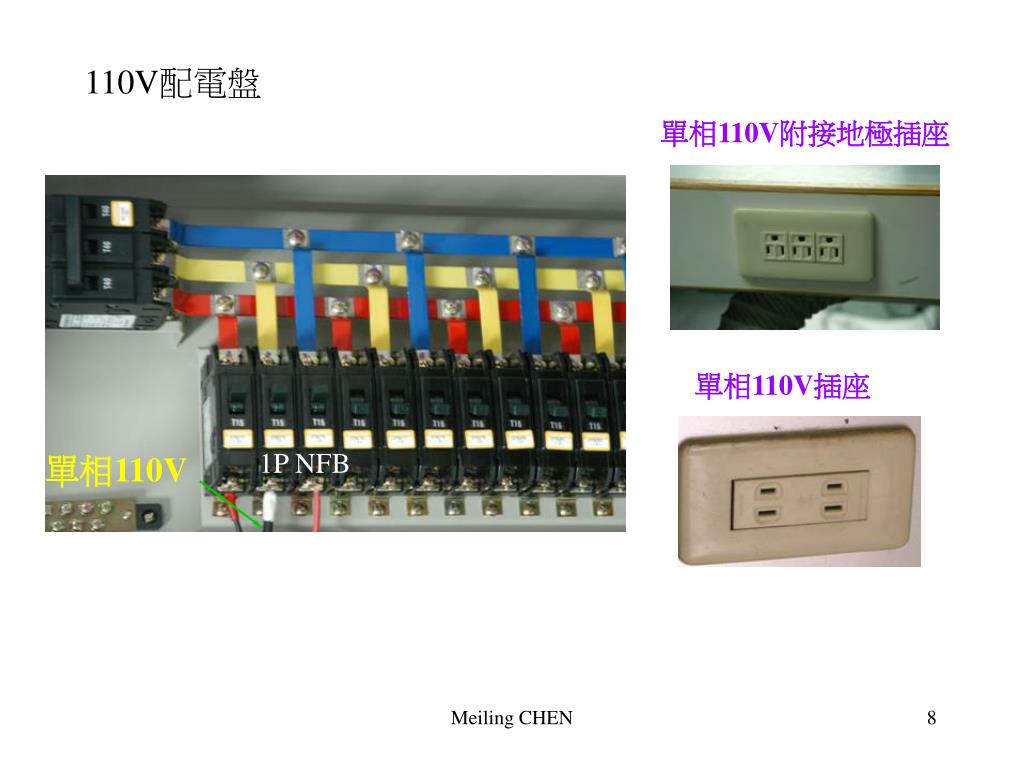

  8. 110V配電盤 單相110V附接地極插座 單相110V插座 1P NFB 單相110V Meiling CHEN

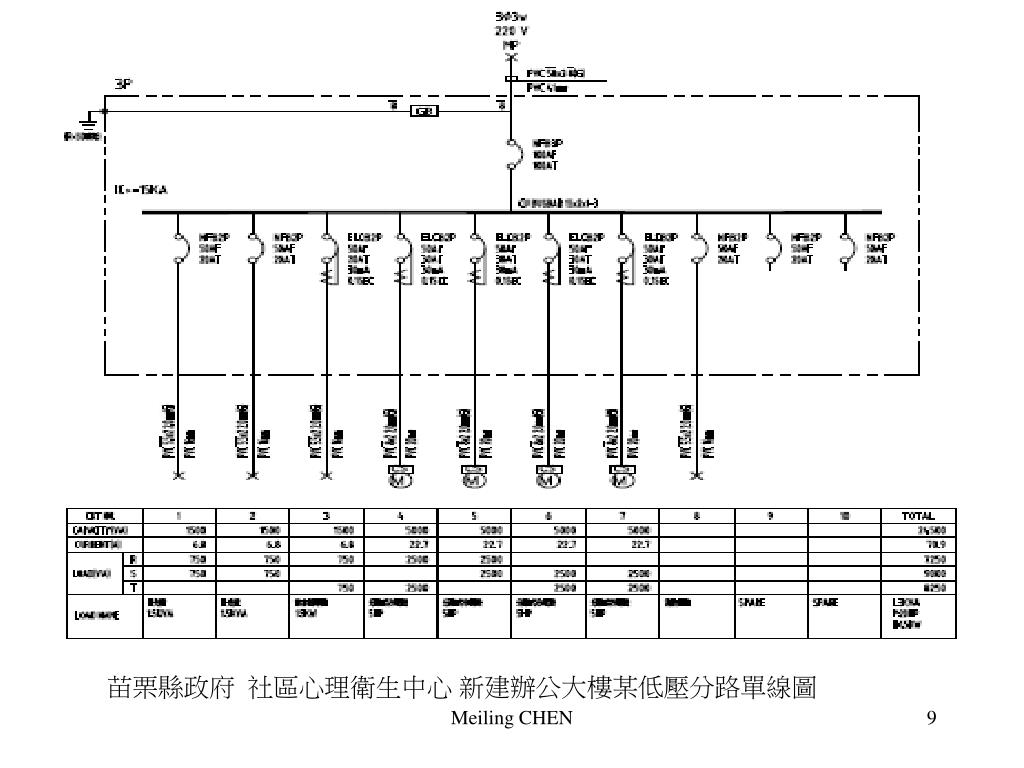

  9. 苗栗縣政府 社區心理衛生中心 新建辦公大樓某低壓分路單線圖 Meiling CHEN

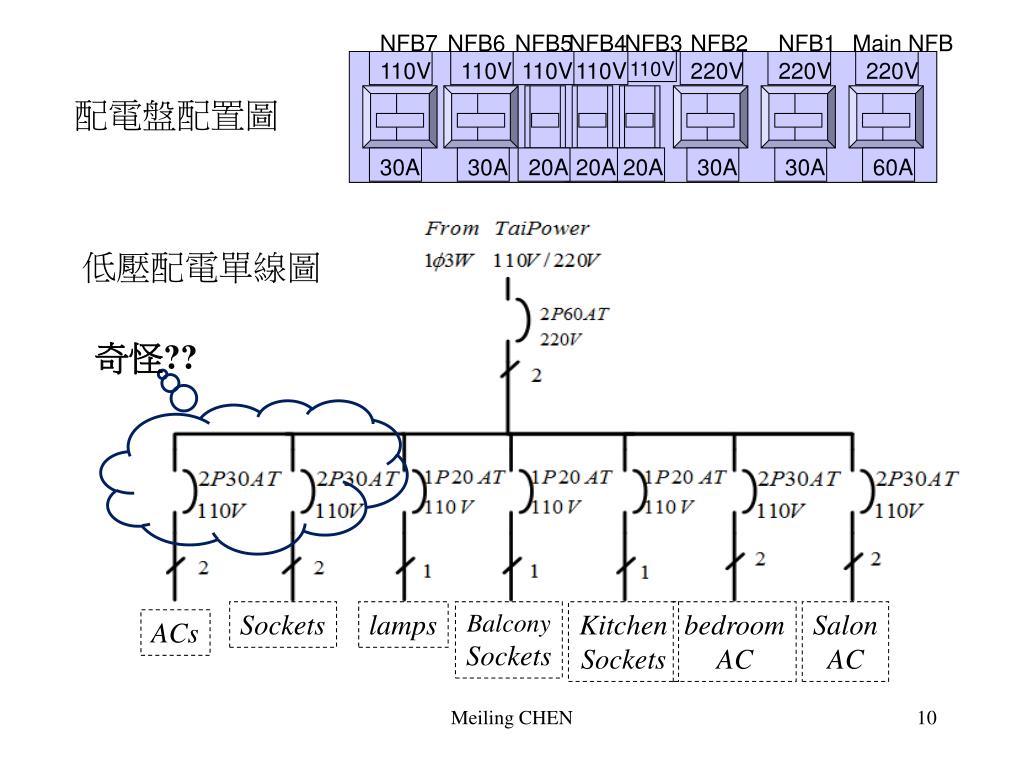

  10. NFB7 NFB6 NFB5 NFB4 NFB3 NFB2 NFB1 Main NFB 110V 110V 110V 110V 110V 220V 220V 220V 30A 30A 20A 20A 20A 30A 30A 60A 配電盤配置圖 低壓配電單線圖 奇怪?? Sockets lamps Balcony Sockets Kitchen Sockets bedroom AC Salon AC ACs Meiling CHEN

  11. 住宅電氣配置圖 Meiling CHEN

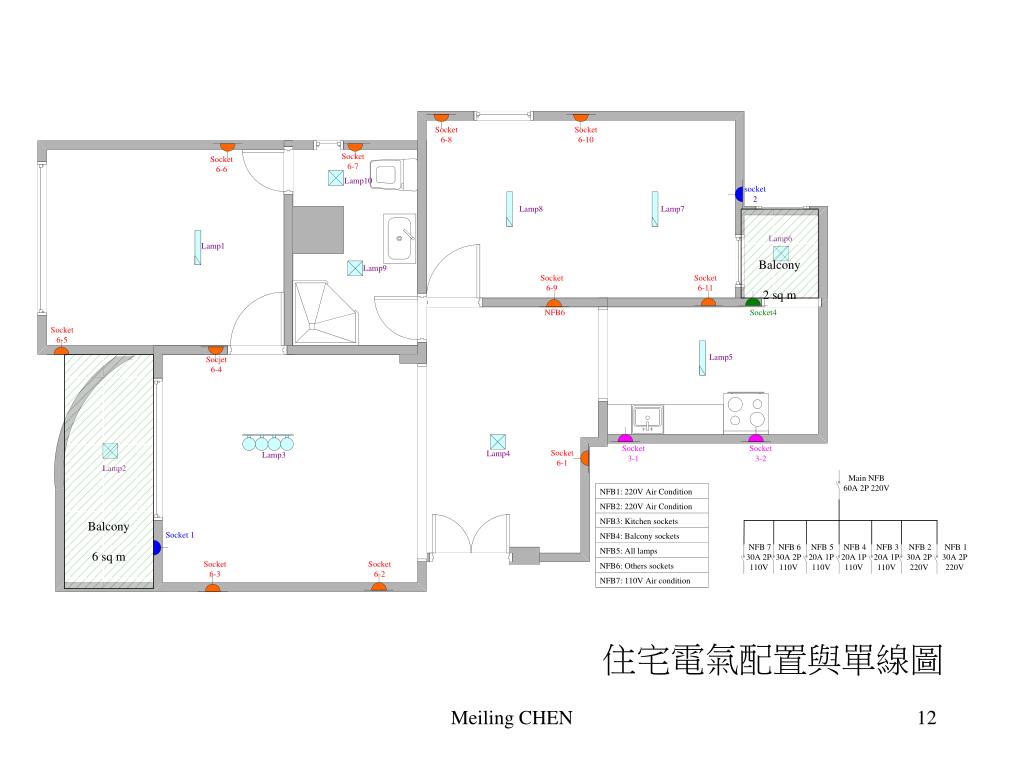

  12. 住宅電氣配置與單線圖 Meiling CHEN

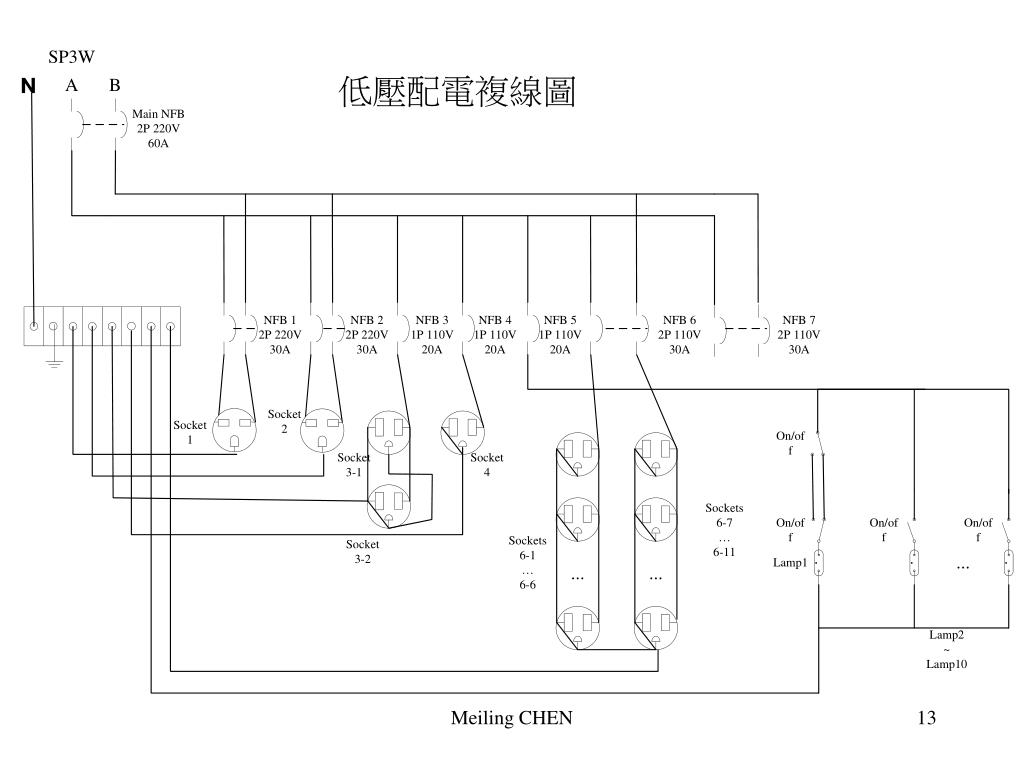

  13. 低壓配電複線圖 Meiling CHEN

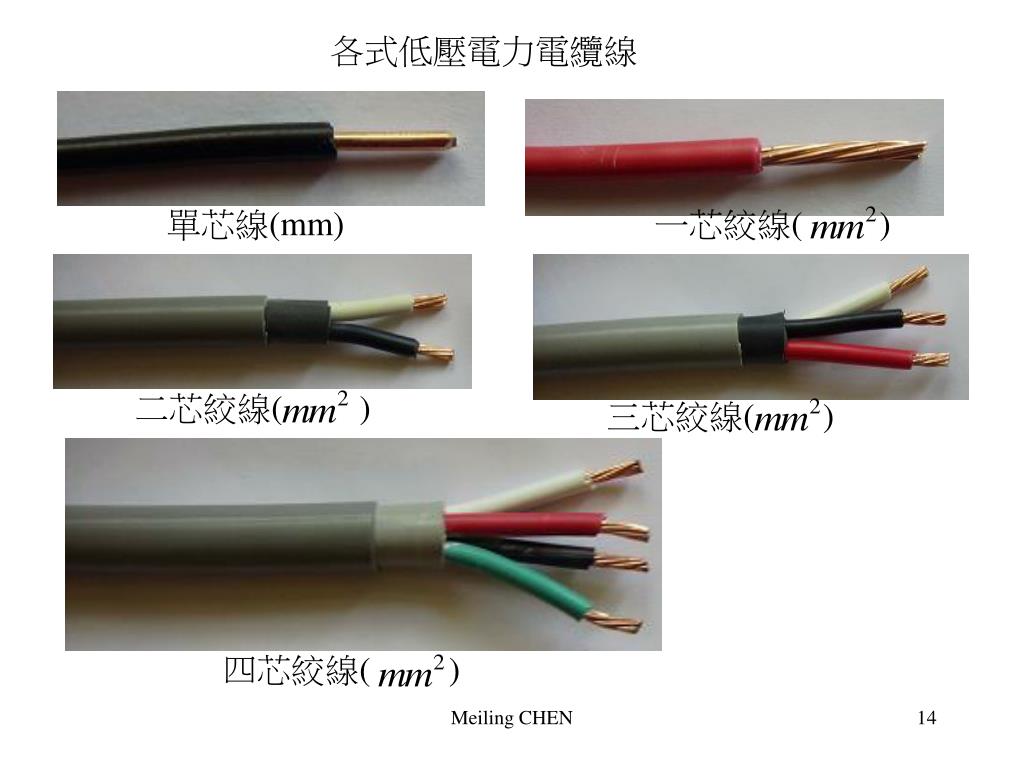

  14. 各式低壓電力電纜線 單芯線(mm) 一芯絞線( ) 二芯絞線( ) 三芯絞線( ) 四芯絞線( ) Meiling CHEN

  15. Meiling CHEN 資料來源:太平洋電線電纜

  16. 單芯線 絞線 Meiling CHEN

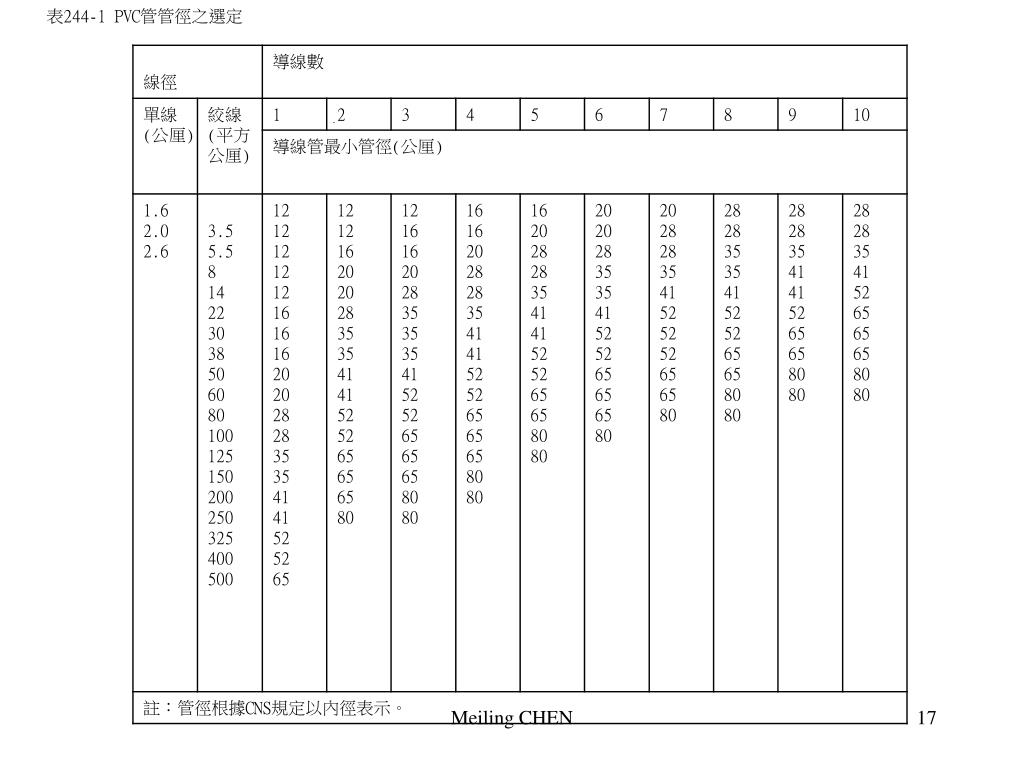

  17. 表244-1 PVC管管徑之選定 Meiling CHEN

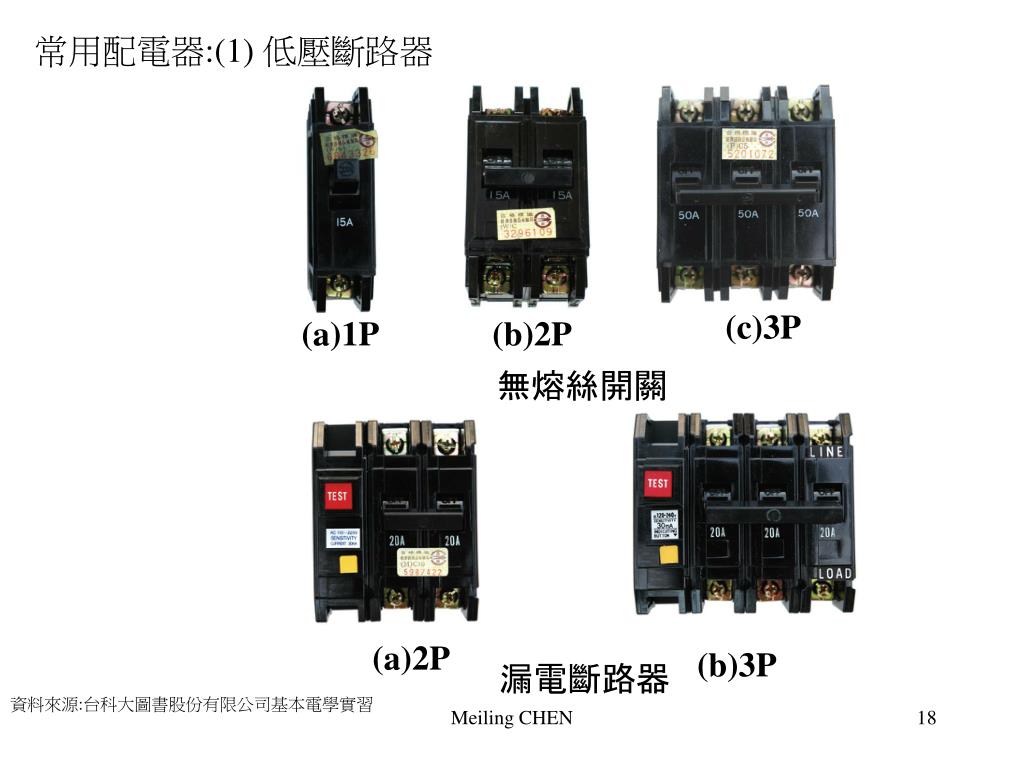

  18. 常用配電器:(1)低壓斷路器 (c)3P (a)1P (b)2P 無熔絲開關 (a)2P (b)3P 漏電斷路器 資料來源:台科大圖書股份有限公司基本電學實習 Meiling CHEN

  19. 常用配電器:(2) 開關 單切開關 三路開關 四路開關 按鈕開關 資料來源:台科大圖書股份有限公司基本電學實習 Meiling CHEN

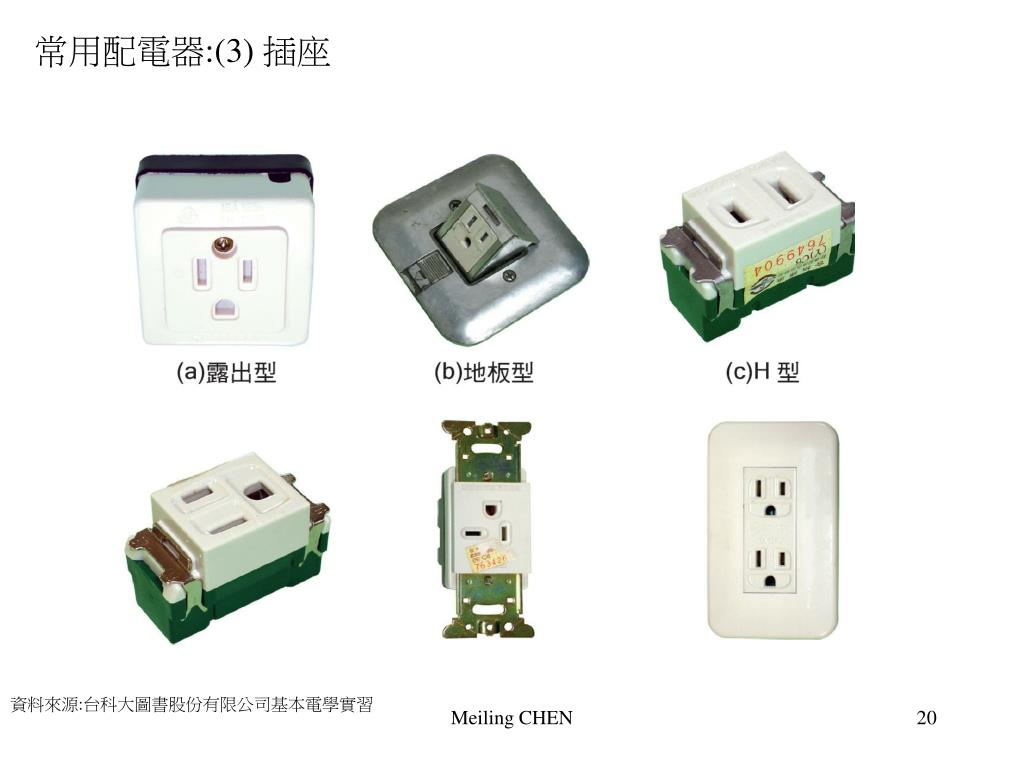

  20. 常用配電器:(3) 插座 資料來源:台科大圖書股份有限公司基本電學實習 Meiling CHEN

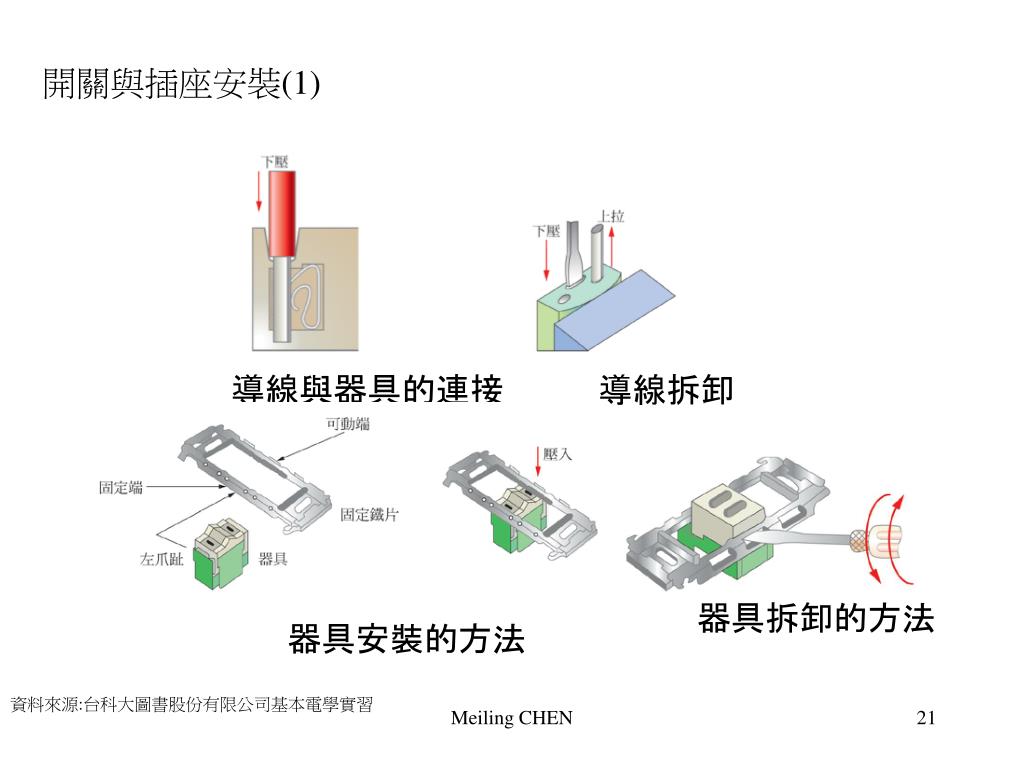

  21. 開關與插座安裝(1) 導線與器具的連接 導線拆卸 器具拆卸的方法 器具安裝的方法 資料來源:台科大圖書股份有限公司基本電學實習 Meiling CHEN

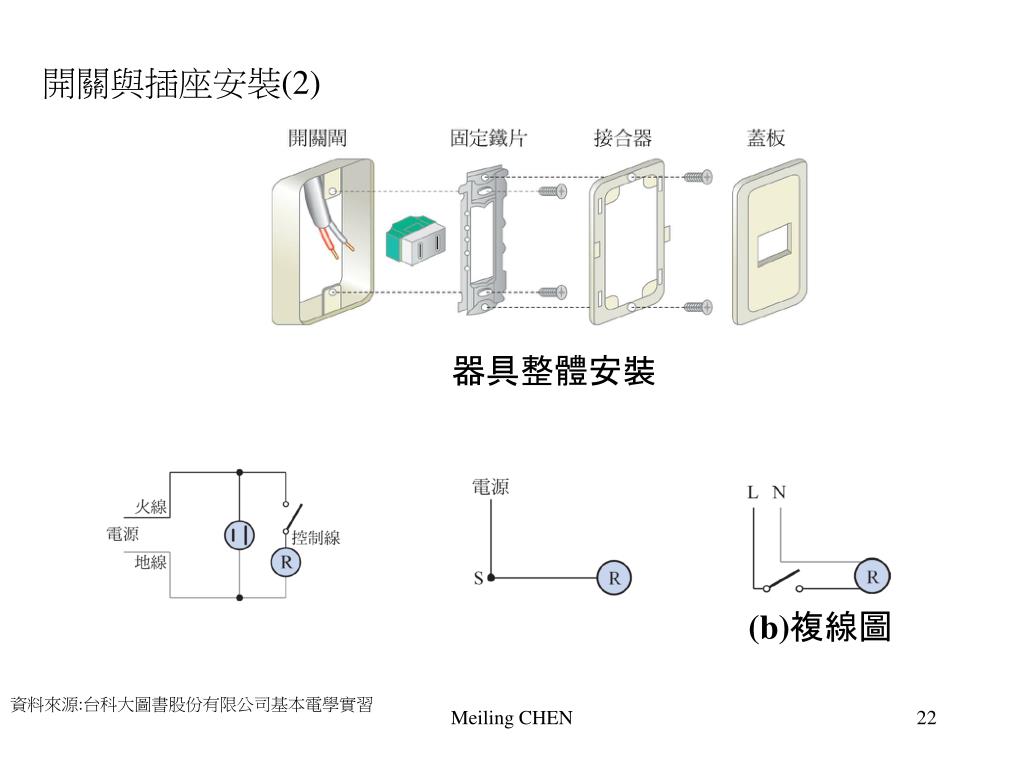

  22. 開關與插座安裝(2) 器具整體安裝 (b)複線圖 資料來源:台科大圖書股份有限公司基本電學實習 Meiling CHEN

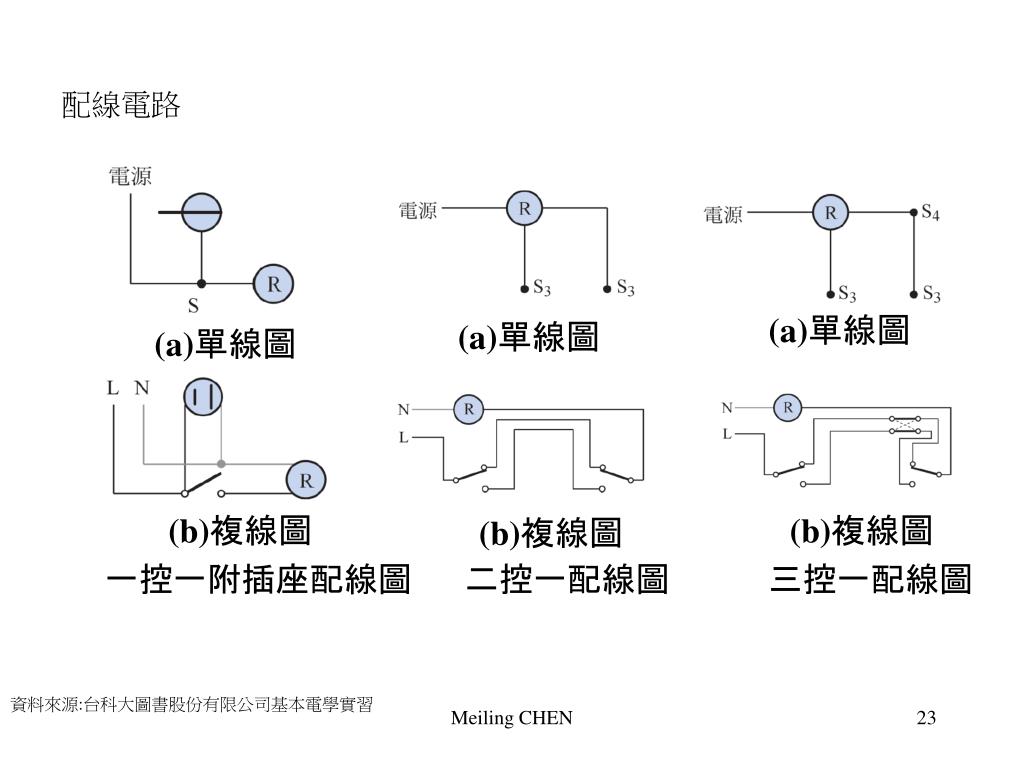

  23. 配線電路 (a)單線圖 (a)單線圖 (a)單線圖 (b)複線圖 (b)複線圖 (b)複線圖 一控一附插座配線圖 二控一配線圖 三控一配線圖 資料來源:台科大圖書股份有限公司基本電學實習 Meiling CHEN

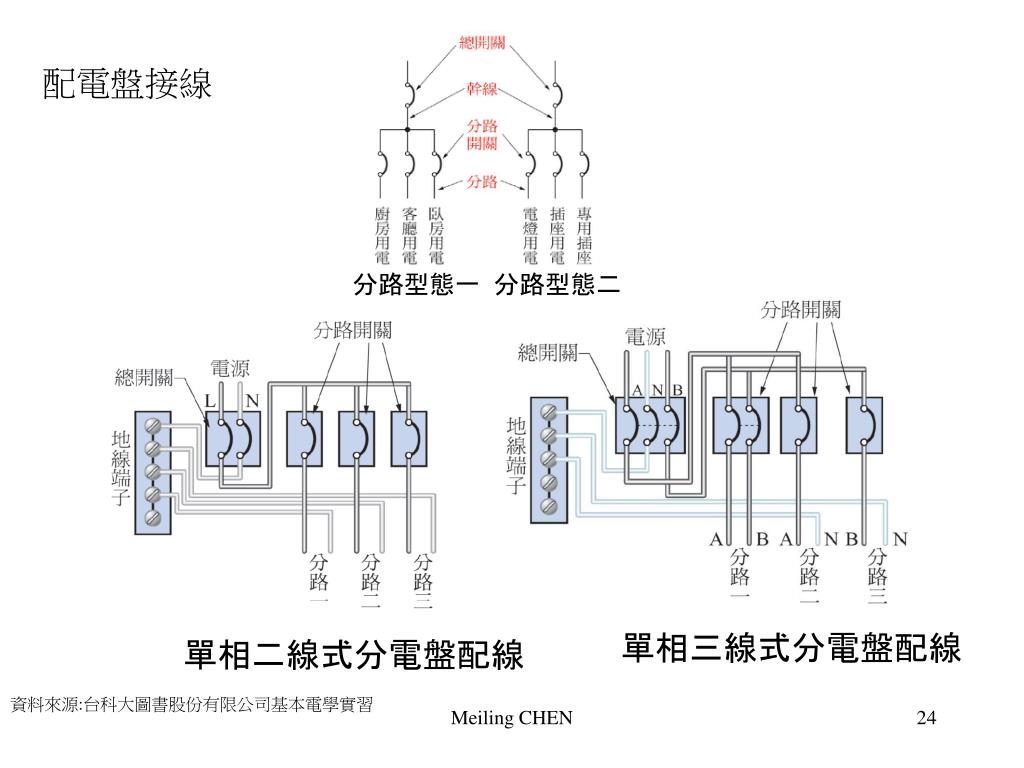

  24. 配電盤接線 分路型態一 分路型態二 單相三線式分電盤配線 單相二線式分電盤配線 資料來源:台科大圖書股份有限公司基本電學實習 Meiling CHEN

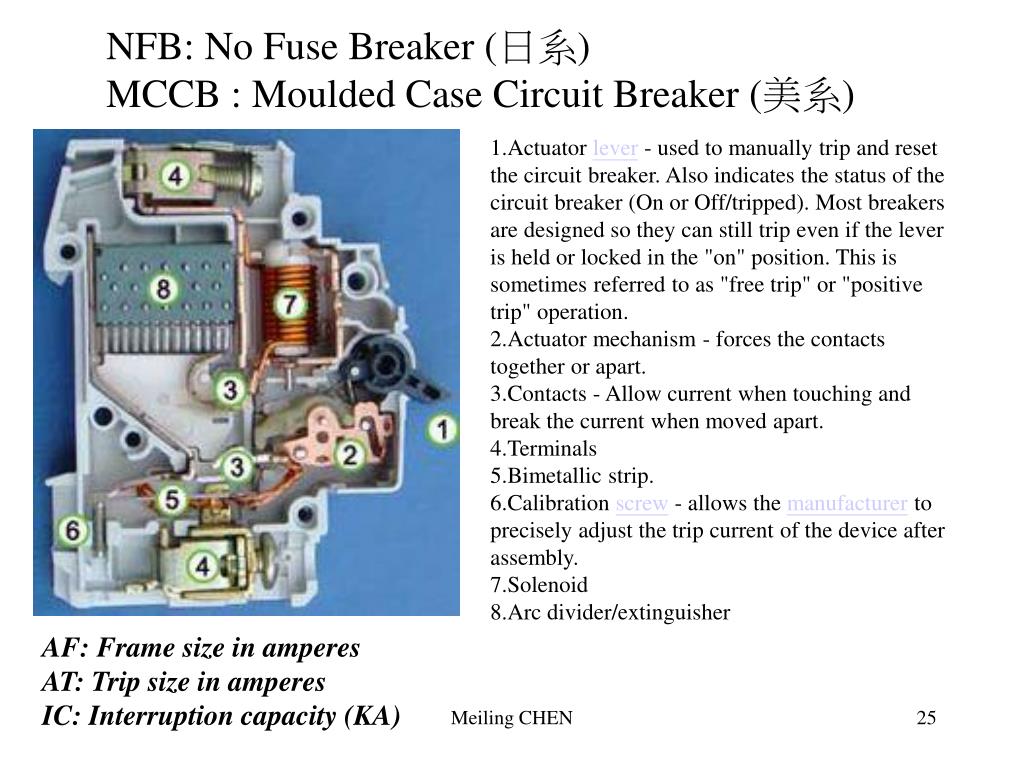

  25. NFB: No Fuse Breaker (日系) MCCB : Moulded Case Circuit Breaker(美系) 1.Actuator lever - used to manually trip and reset the circuit breaker. Also indicates the status of the circuit breaker (On or Off/tripped). Most breakers are designed so they can still trip even if the lever is held or locked in the "on" position. This is sometimes referred to as "free trip" or "positive trip" operation. 2.Actuator mechanism - forces the contacts together or apart. 3.Contacts - Allow current when touching and break the current when moved apart. 4.Terminals 5.Bimetallic strip. 6.Calibration screw - allows the manufacturer to precisely adjust the trip current of the device after assembly. 7.Solenoid 8.Arc divider/extinguisher AF: Frame size in amperes AT: Trip size in amperes IC: Interruption capacity (KA) Meiling CHEN

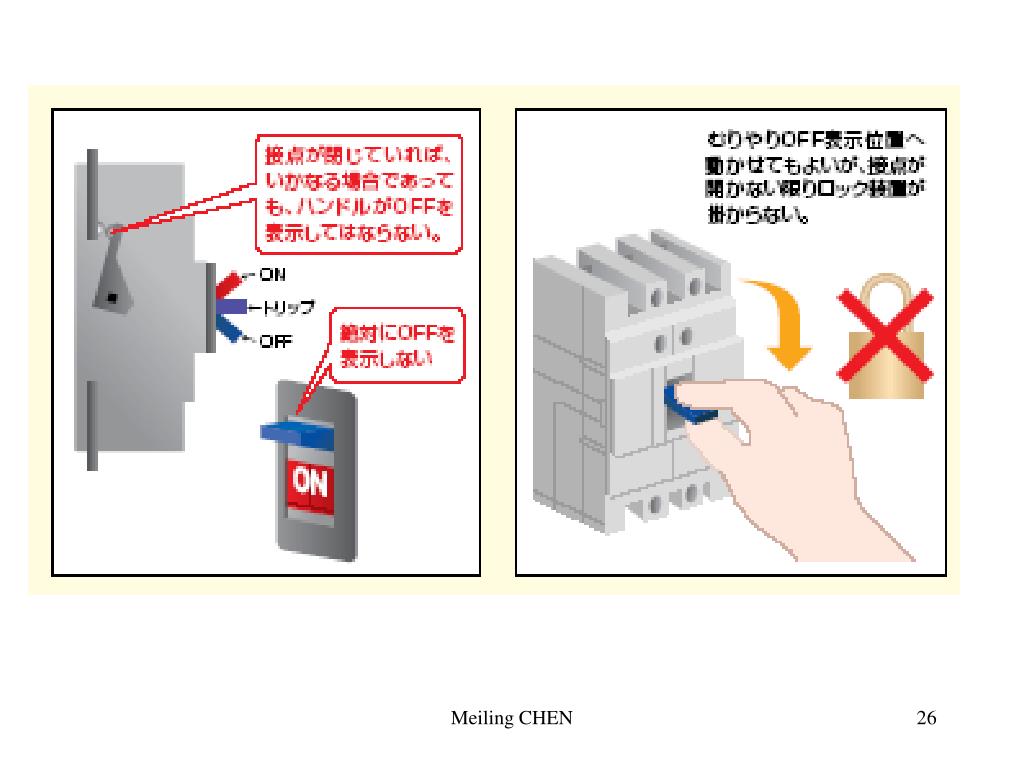

  26. Meiling CHEN

  27. AF AT IC Meiling CHEN

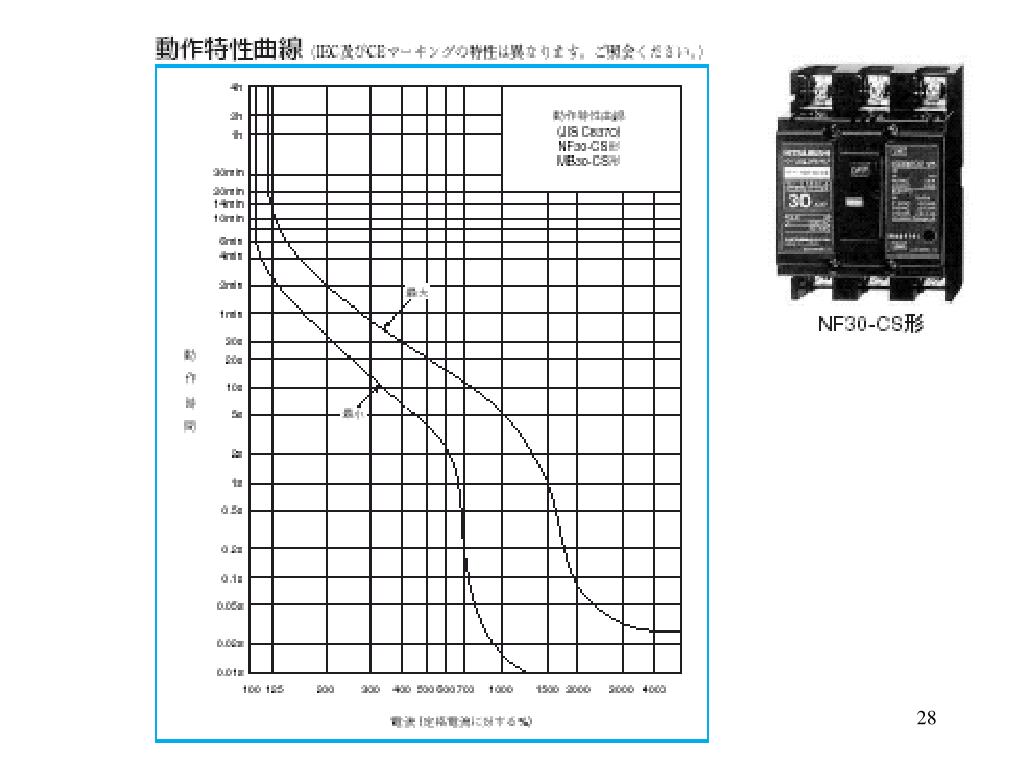

  28. Meiling CHEN

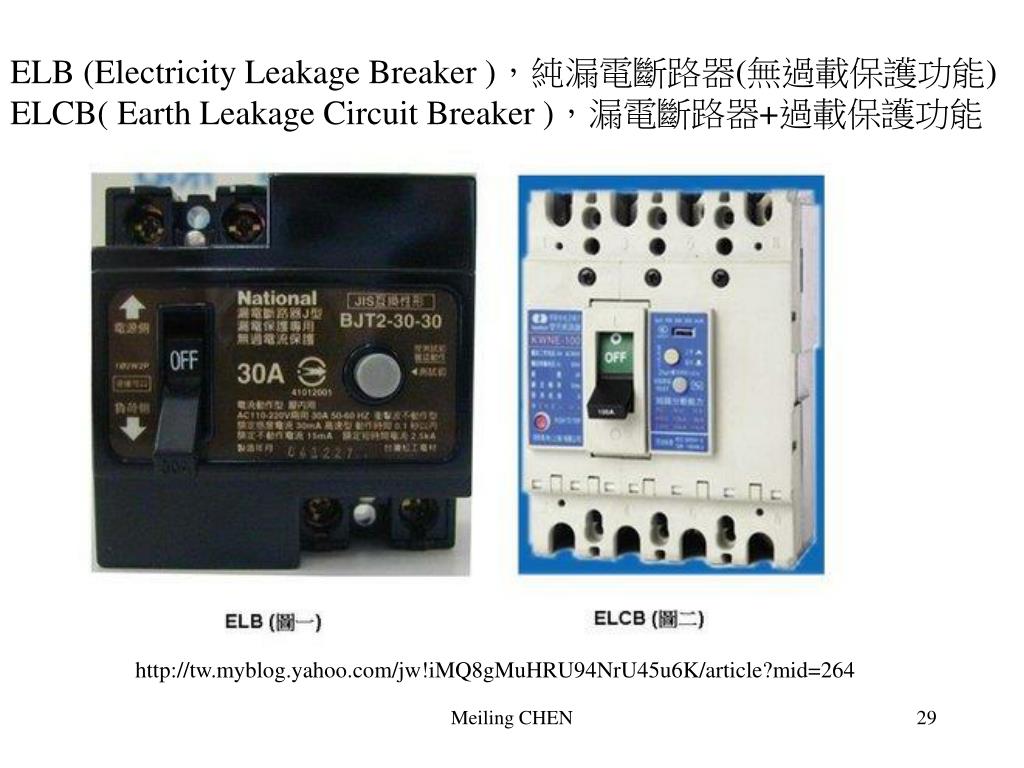

  29. ELB (Electricity Leakage Breaker )，純漏電斷路器(無過載保護功能) ELCB( Earth Leakage Circuit Breaker )，漏電斷路器+過載保護功能 http://tw.myblog.yahoo.com/jw!iMQ8gMuHRU94NrU45u6K/article?mid=264 Meiling CHEN

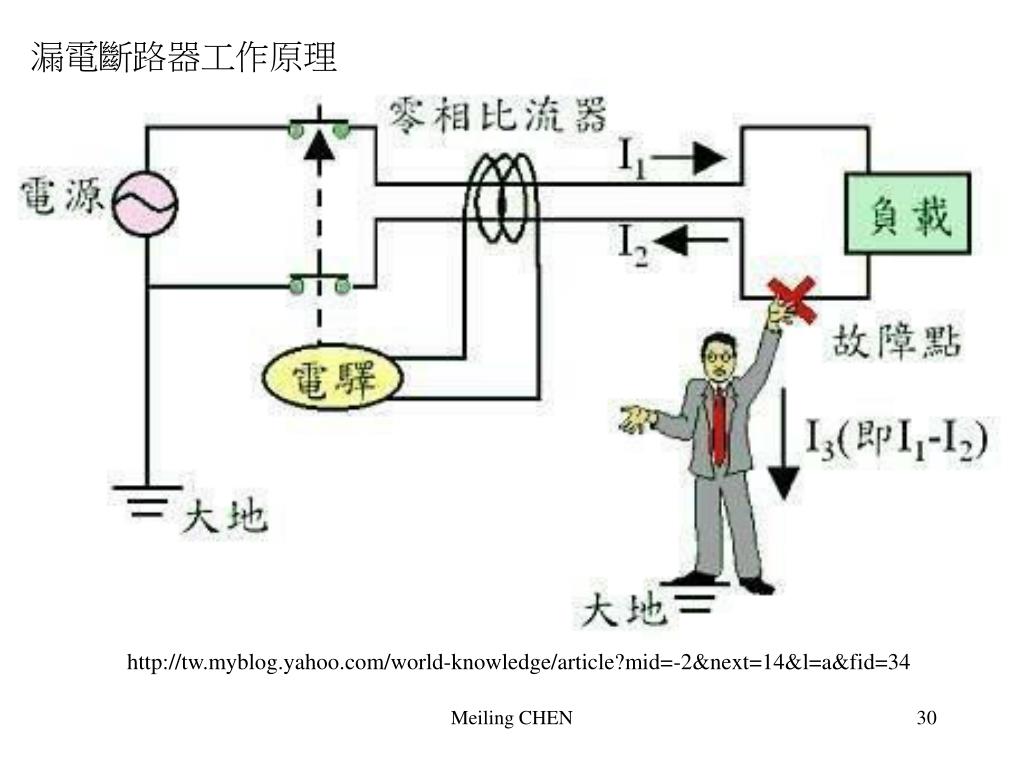

  30. 漏電斷路器工作原理 http://tw.myblog.yahoo.com/world-knowledge/article?mid=-2&next=14&l=a&fid=34 Meiling CHEN

  31. 2P，3P or 4P漏電斷路器 ? For 1ϕ2W For 3ϕ4W 3P For 1ϕ3W Meiling CHEN

  32. 3P 2P 4P Meiling CHEN

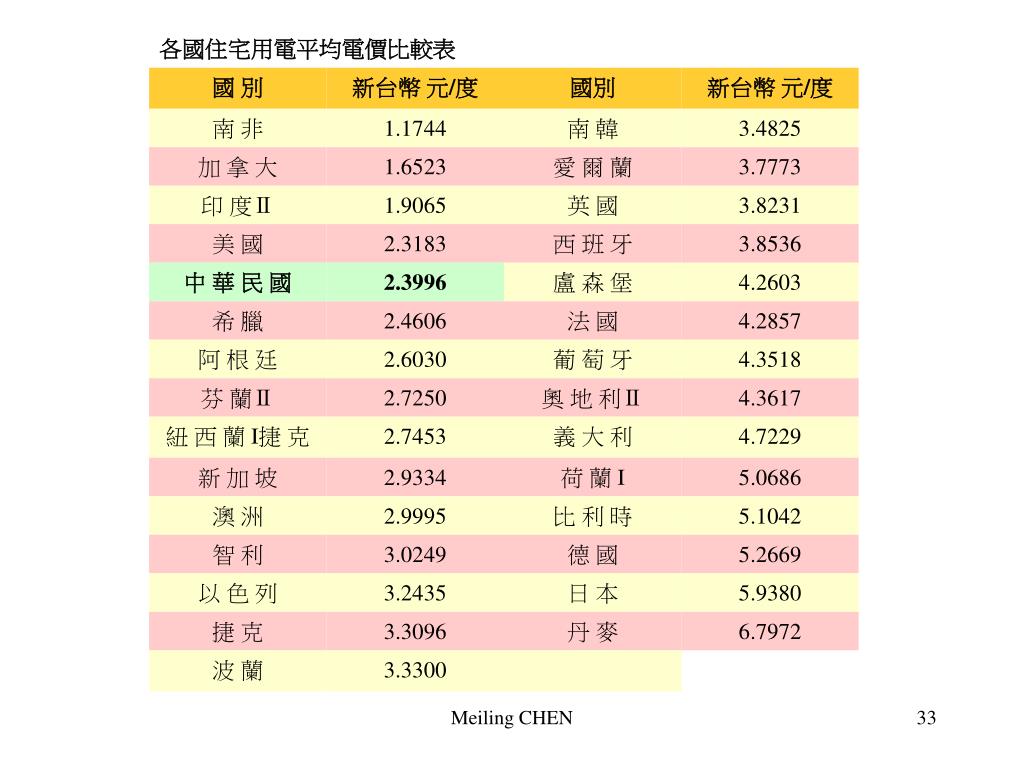

  33. Meiling CHEN

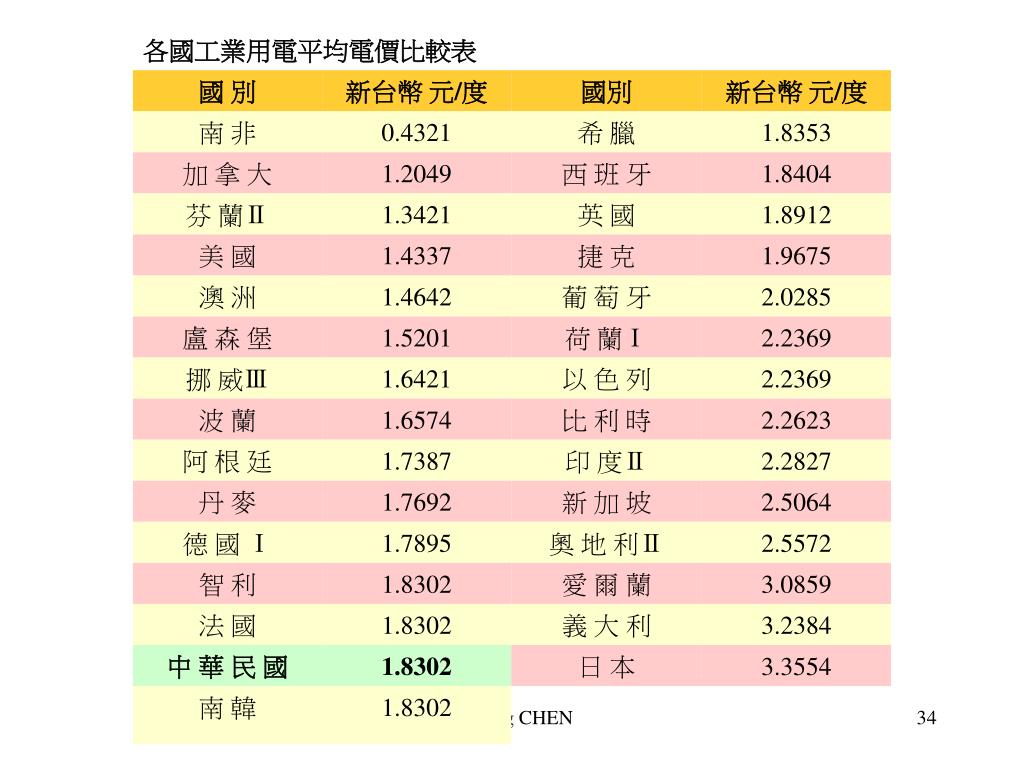

  34. Meiling CHEN

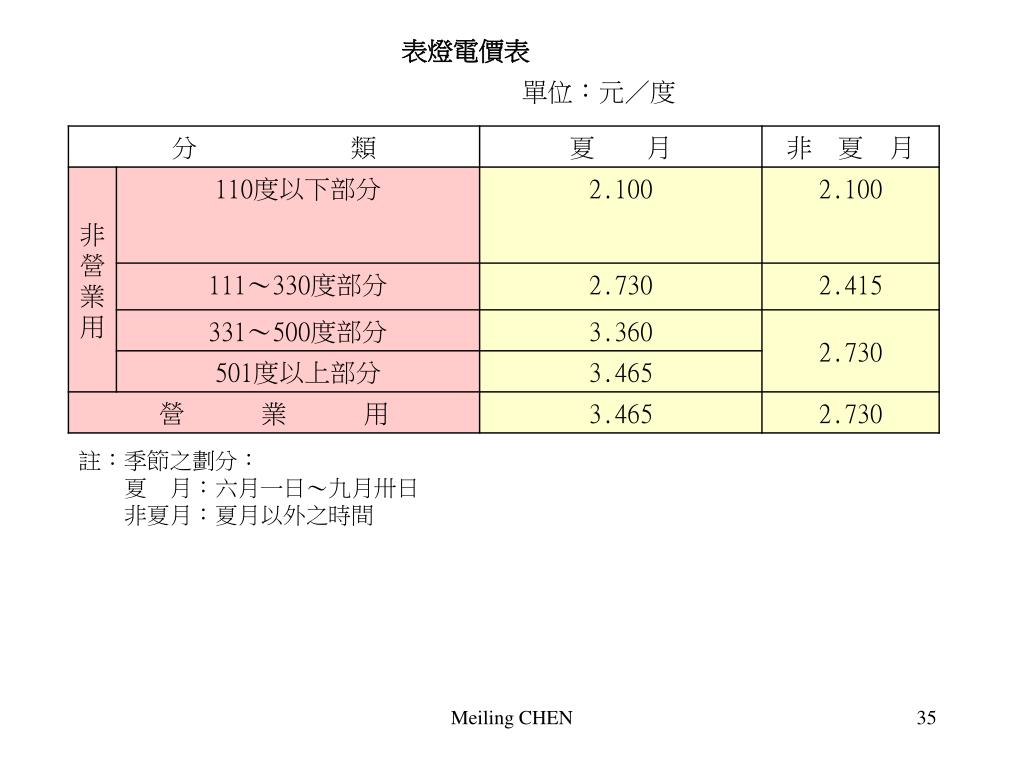

  35. 註：季節之劃分：　　夏　月：六月一日～九月卅日　　非夏月：夏月以外之時間註：季節之劃分：　　夏　月：六月一日～九月卅日　　非夏月：夏月以外之時間 Meiling CHEN

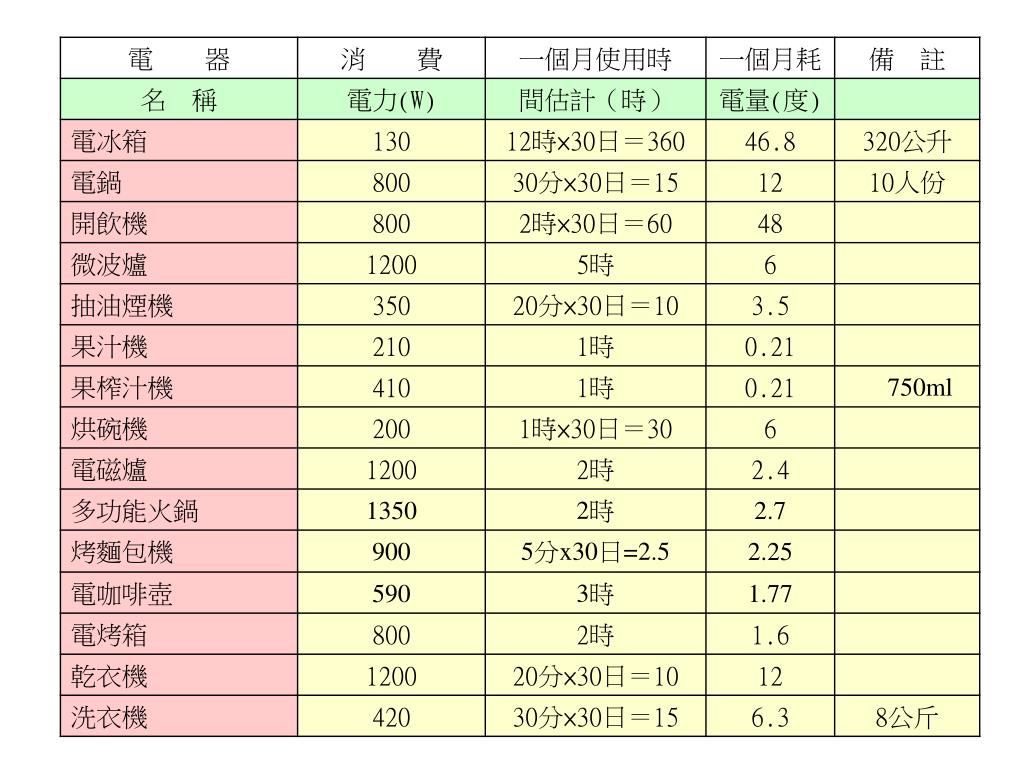

  36. Meiling CHEN

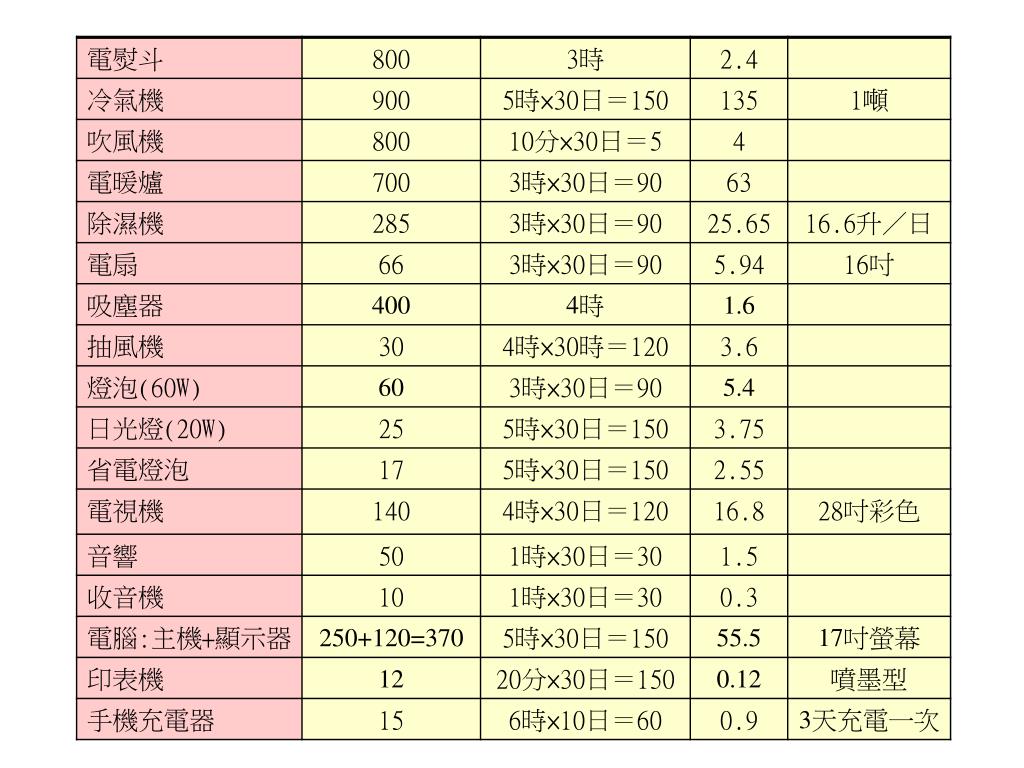

  37. Meiling CHEN

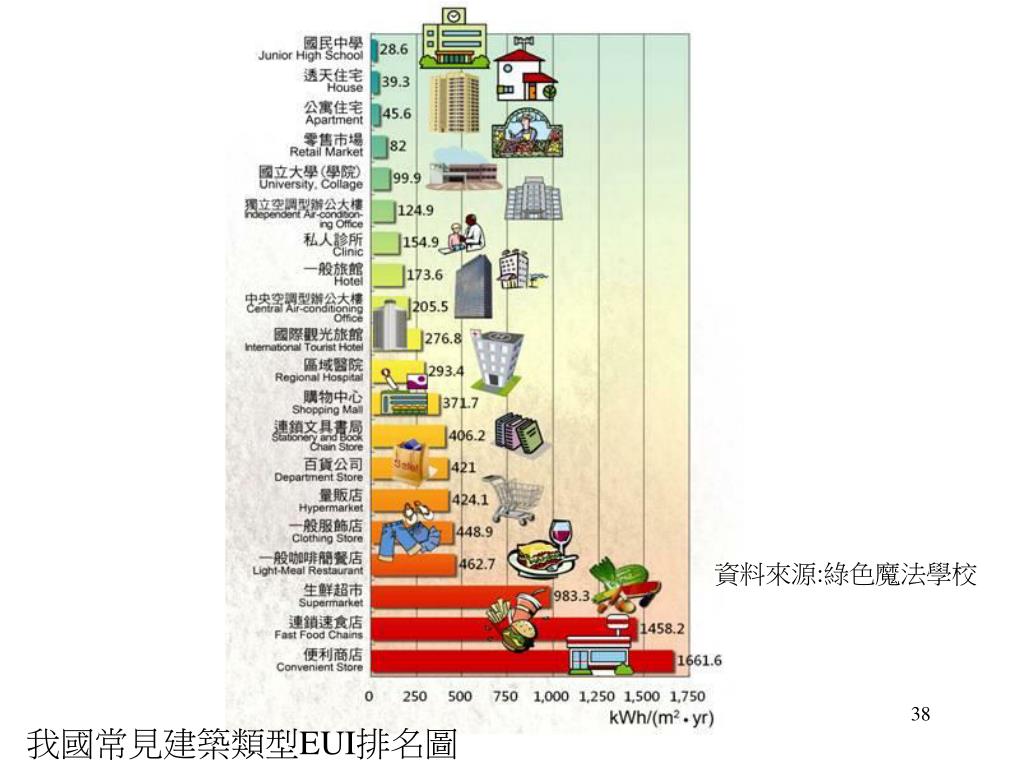

  38. 資料來源:綠色魔法學校 Meiling CHEN 我國常見建築類型EUI排名圖

  39. Meiling CHEN

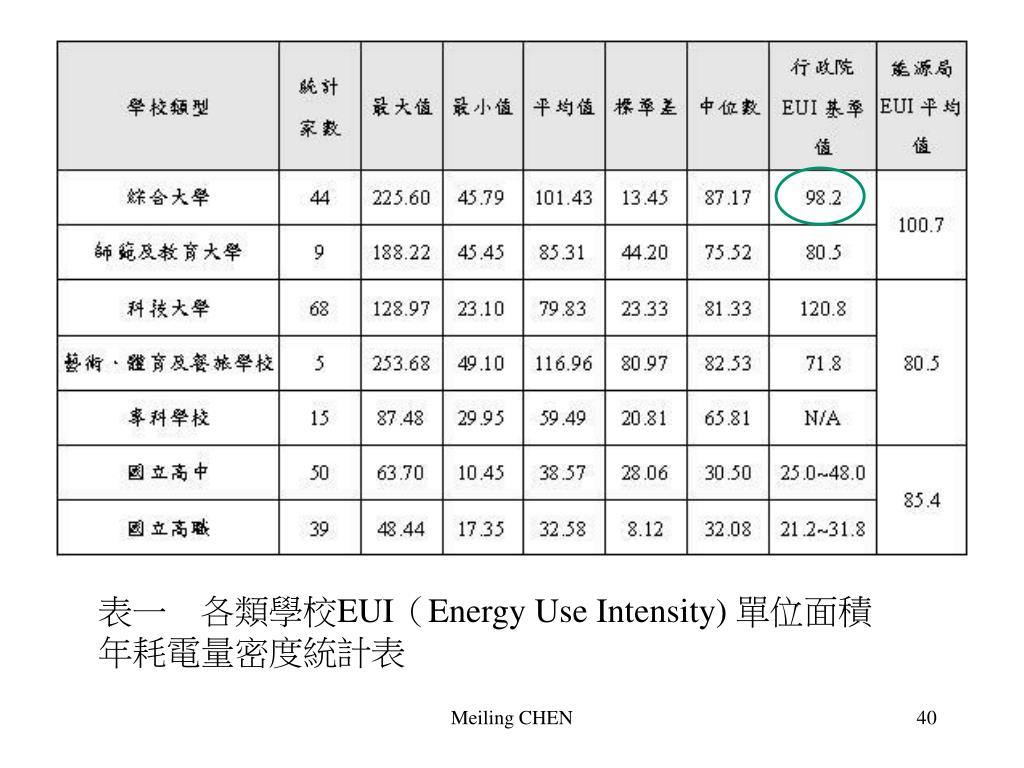

  40. 表一　各類學校EUI（Energy Use Intensity) 單位面積年耗電量密度統計表 Meiling CHEN

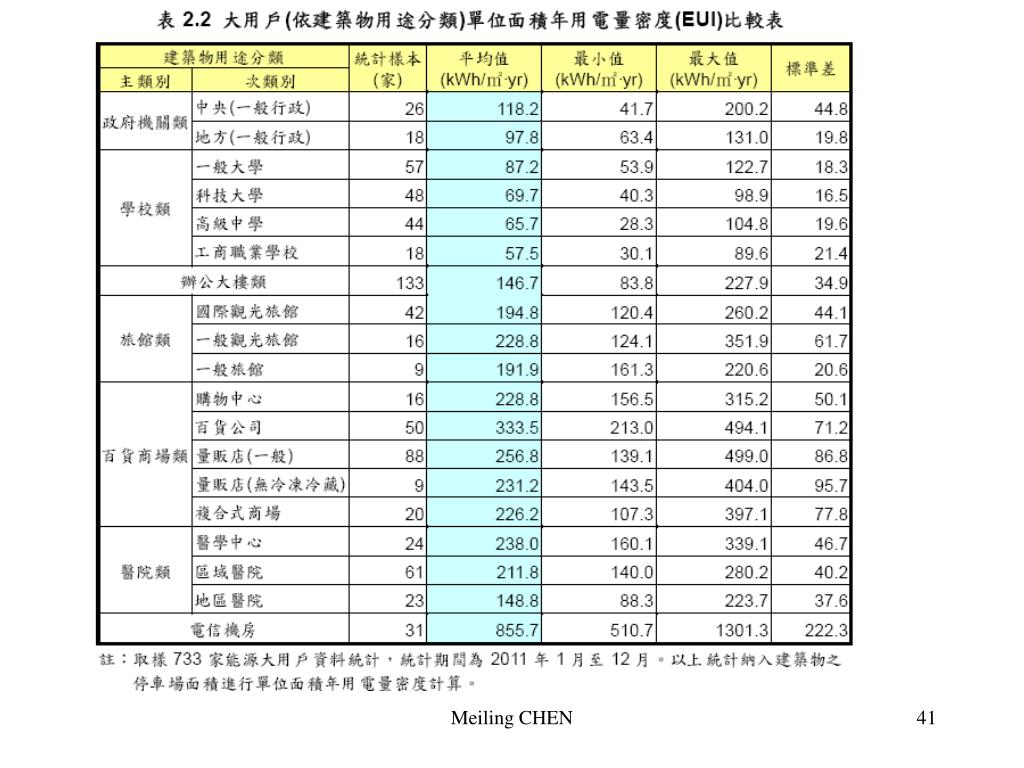

  41. Meiling CHEN

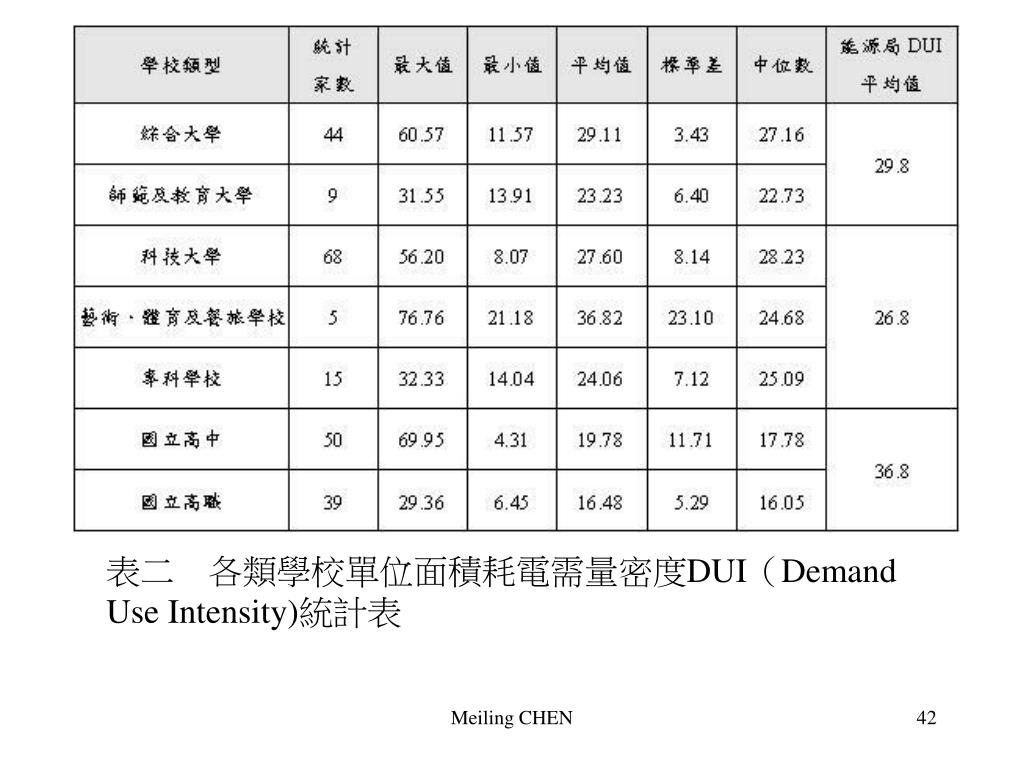

  42. 表二　各類學校單位面積耗電需量密度DUI（Demand Use Intensity)統計表 Meiling CHEN
