Presentation Transcript

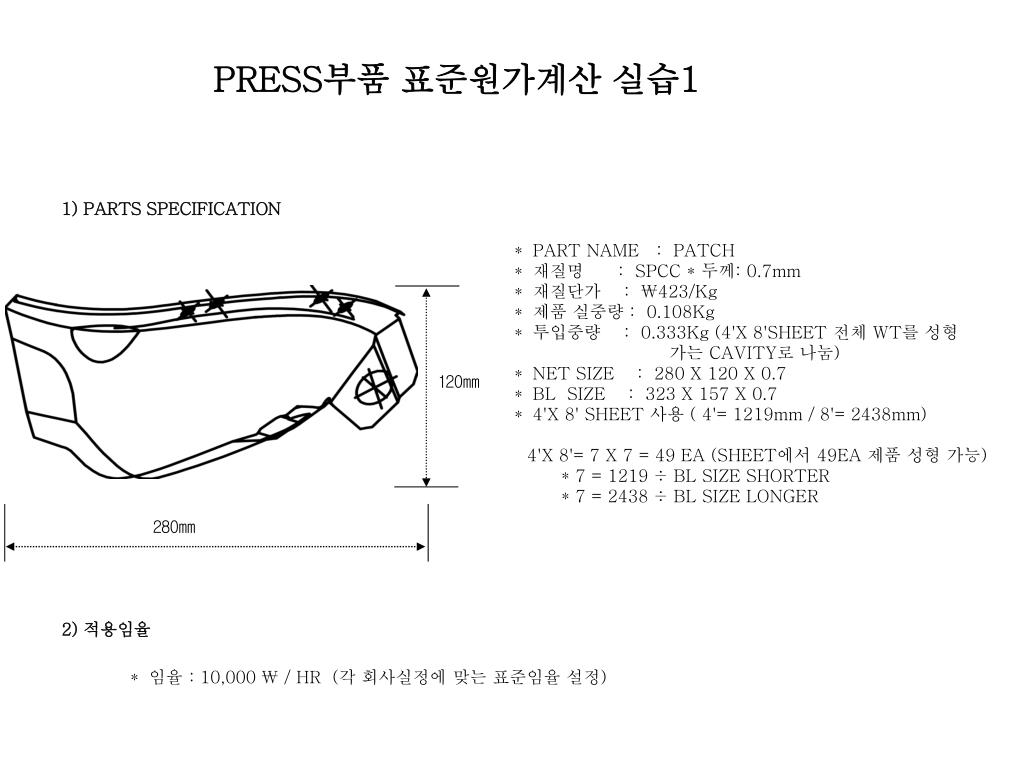

  1. 120mm 280mm PRESS부품 표준원가계산 실습1 1) PARTS SPECIFICATION * PART NAME : PATCH * 재질명 : SPCC * 두께: 0.7mm * 재질단가 : \423/Kg * 제품 실중량 : 0.108Kg * 투입중량 : 0.333Kg (4'X 8'SHEET 전체 WT를 성형 가는 CAVITY로 나눔) * NET SIZE : 280 X 120 X 0.7 * BL SIZE : 323 X 157 X 0.7 * 4'X 8' SHEET 사용 ( 4'= 1219mm / 8'= 2438mm) 4'X 8'= 7 X 7 = 49 EA (SHEET에서 49EA 제품 성형 가능) * 7 = 1219 ÷ BL SIZE SHORTER * 7 = 2438 ÷ BL SIZE LONGER 2) 적용임율 * 임율 : 10,000 \ / HR (각 회사실정에 맞는 표준임율 설정)

  2. 주요 FACTOR

  3. 4 X 8 SHEET 1219 X 2438 X 0.7 X 7.85 - RM/WT = = 333 g 49 X 1000 333g X 423\/Kg = 140.86원 1000 (3) 표준원가계산 풀이(4'X8'SHEET 이용시) 1) 재료비 계산 ① 투입중량 RM/WT 산출 • - NET SIZE : 280 X 120 X 0.7 • - BLANK SIZE : 323 X 157 X 0.7 (DR : 4' X 8') • RM/WT 산출 : 4' X 8' SHEET 기준 ⇒ 1219/157 = 7.76 EA = 7 EA ⇒ 2438/323 = 7.54 EA = 7 EA TOTAL SHEAR'G CAVITY = 49 EA 1219 mm 2438 mm ② 제품 실중량(NET/WT) : 도면 중량 및 SAMPLE 중량 실측 = 108 g ③ SCRAP 중량(SCRAP W/T) : RM/WT - NET/WT = SCRAP W/T = 333g - 108g = 225g ④ 재료비 계산 - 투입재료비 = RM/WT X 재질단가 - SCRAP 재료비 = SCRAP/WT X SCRAP 단가 X 회수율 (100%) 225 X 80 \/Kg X 1.0 = 18 원 - 재료비계 = 투입재료비 - SCRAP 재료비 = 122.9 원

  4. SET UP 시간(MIN) X 60 LOT 수 * 준비시간 = 2) 가공비 계산 ① 공정설정 : SH ---> CUT ---> DR ---> TR ---> RE.FL ---> Pi ② 기계 TON 수 결정 SH : SHEAR'G 전용 MACHINE (SMC) CUT : SHEAR'G 전용 MACHINE (SMC) DR : 2 X 2 (PPFS + PPFL) X 두께 X ATNS = 2 X 2 (280 + 120) X 0.7 X 33 Kg/mm² = 36.96 TON ⇒ 60 TON 선정 * READ'G MACHINE 이 DR LINE 이므로 이하는 LINE UP 기준에 따라 60TON 선정 ③ 공정,기계 TON 수 결정되면 원가요소 선택 ④ 가공비 계산 {(C/T + 준비시간)}X (임율 X 작업자수 + 경비율) CAVITY X 3600
