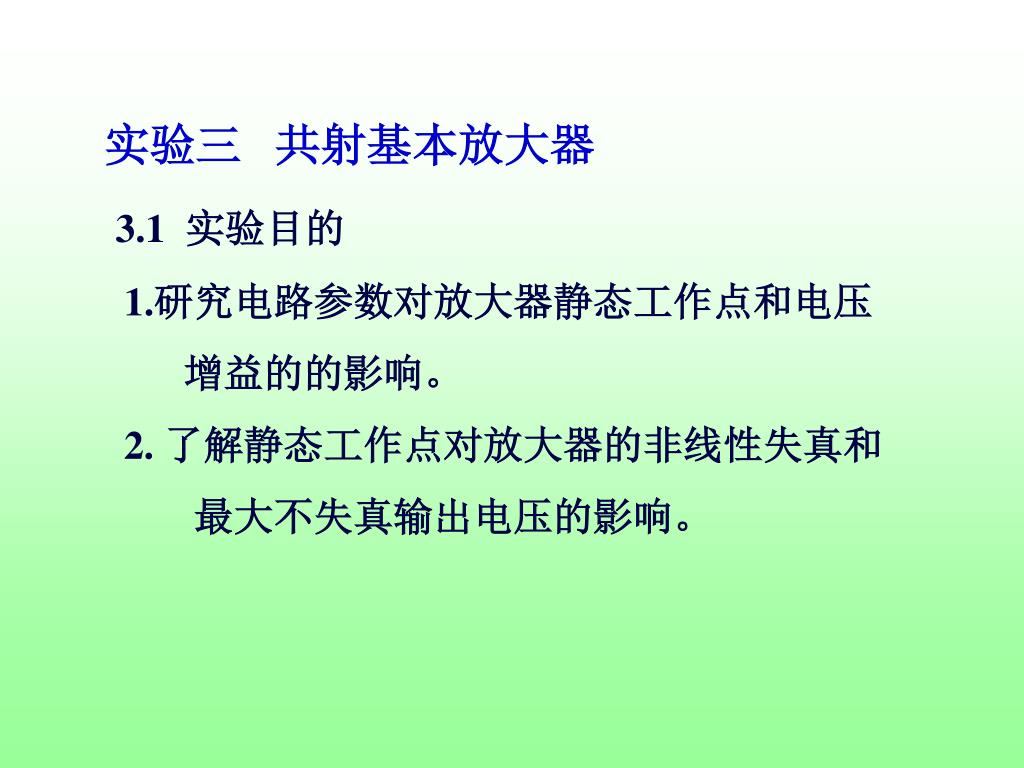

1. 实验三 共射基本放大器 3.1 实验目的 1.研究电路参数对放大器静态工作点和电压 增益的的影响。 2. 了解静态工作点对放大器的非线性失真和 最大不失真输出电压的影响。

2. 3.2 实验电路 +Vcc +12V Rb Rc1 5.1K Rc2 2k 100K Rp 3M + C2 + T：3DG6 ß=130 33μ C1 33μ Vo RL Vi

3. 3.3 实验内容及步骤： 1、研究电路参数Vcc、Rb、RC对放大器静态工作点的影响。 按表3-1所列情况调节有关参数，测记有关数据。（集电极电流可以通过测量集电极电阻Rc上的电压间接得到。） 表3-1

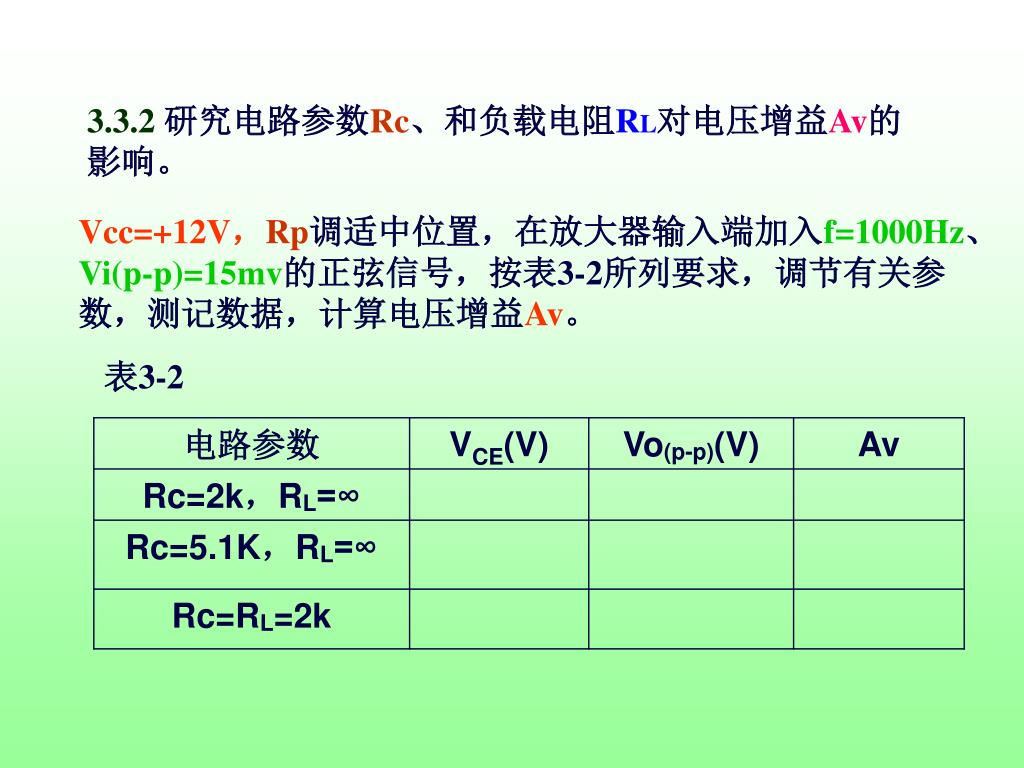

4. 3.3.2 研究电路参数Rc、和负载电阻RL对电压增益Av的影响。 Vcc=+12V，Rp调适中位置，在放大器输入端加入f=1000Hz、Vi(p-p)=15mv的正弦信号，按表3-2所列要求，调节有关参数，测记数据，计算电压增益Av。 表3-2

5. 3.3.3 观察静态工作点对非线性失真的影响 在输入端加入f=1000HZ ，Vi(p-p)=60~80mv的正弦信号，按表3-3所列要求，调节有关参数，观察并记录输出波形。 表3-3

6. 3.4.4 测量最大不失真输出电压和相应的最大允许输入电压 令RC=RL=2K，将RP调到某中间位置，调节输入电压Vi从15mv逐渐增大，直至输出波形的上下同时出现削波为止。测记此时的输出电压和输入电压的峰峰值，即为最大不削波输出电压Vo(P-P)max和相应的最大允许输入电压Vi(P-P)max。 注意： ①电源负极和信号源接地端一定要与放大器接地端 “共地” ②示波器探头衰减器位置为×1档。 问题？1、应该怎样操作，才能在实验中避免烧毁三极管T。 2、如何用万用表判断放大器是否失真？

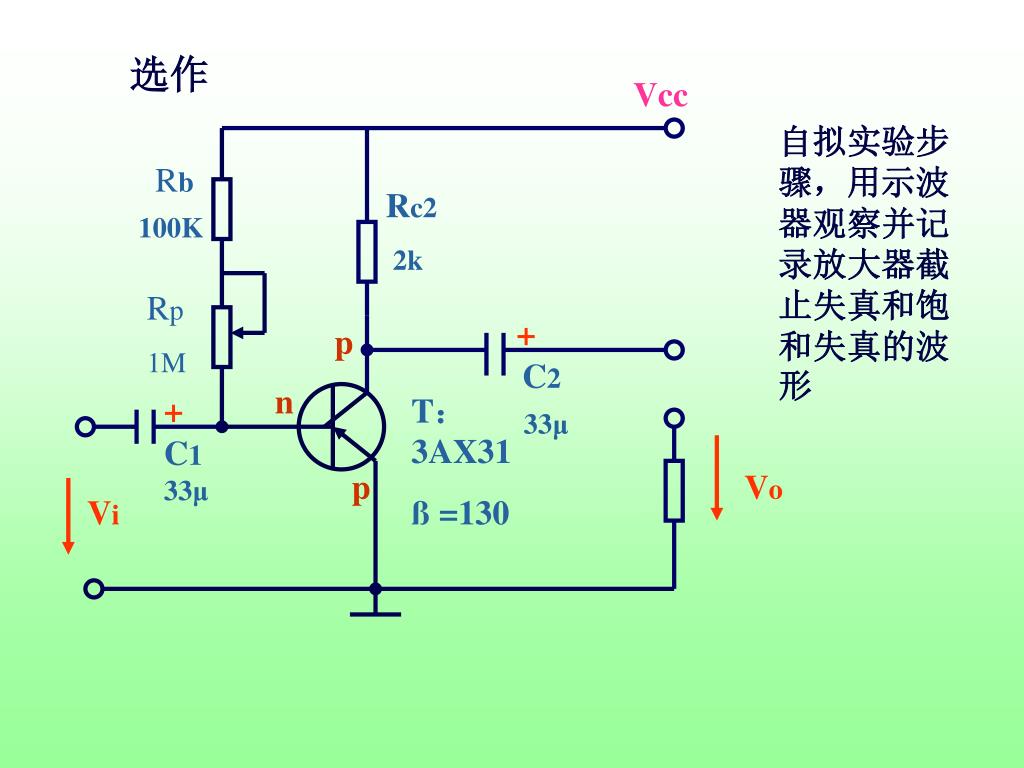

7. 选作 Vcc Rb Rc2 2k 100K Rp 1M + p C2 n + T：3AX31 ß=130 33μ C1 33μ p Vo Vi 自拟实验步骤，用示波器观察并记录放大器截止失真和饱和失真的波形

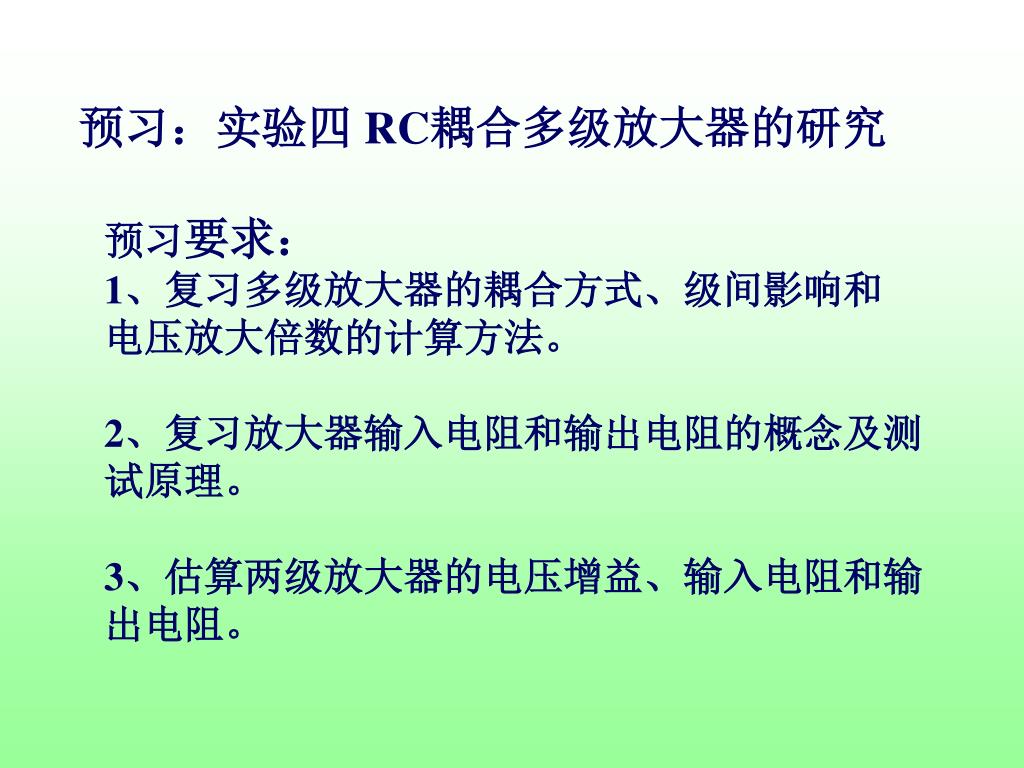

8. 预习：实验四 RC耦合多级放大器的研究 预习要求： 1、复习多级放大器的耦合方式、级间影响和 电压放大倍数的计算方法。 2、复习放大器输入电阻和输出电阻的概念及测 试原理。 3、估算两级放大器的电压增益、输入电阻和输出电阻。
