  1. NV11/Note Float Introducción

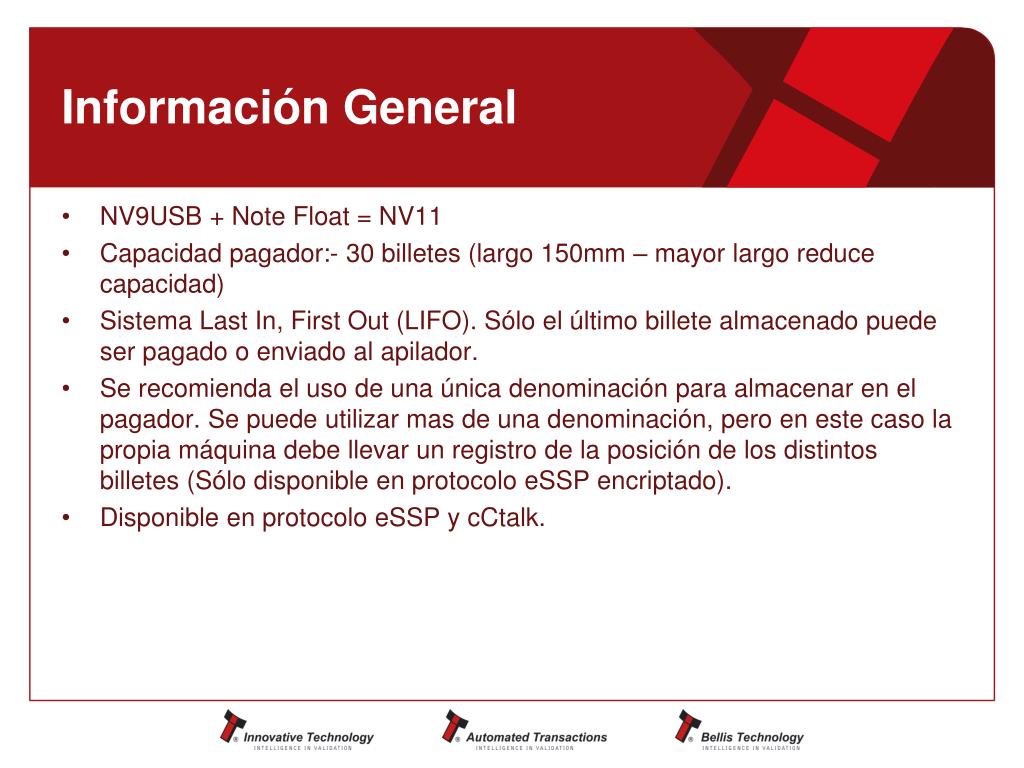

  2. Información General • NV9USB + Note Float = NV11 • Capacidad pagador:- 30 billetes (largo 150mm – mayor largo reduce capacidad) • Sistema Last In, First Out (LIFO). Sólo el último billete almacenado puede ser pagado o enviado al apilador. • Se recomienda el uso de una única denominación para almacenar en el pagador. Se puede utilizar mas de una denominación, pero en este caso la propia máquina debe llevar un registro de la posición de los distintos billetes (Sólo disponible en protocolo eSSP encriptado). • Disponible en protocolo eSSP y cCtalk.

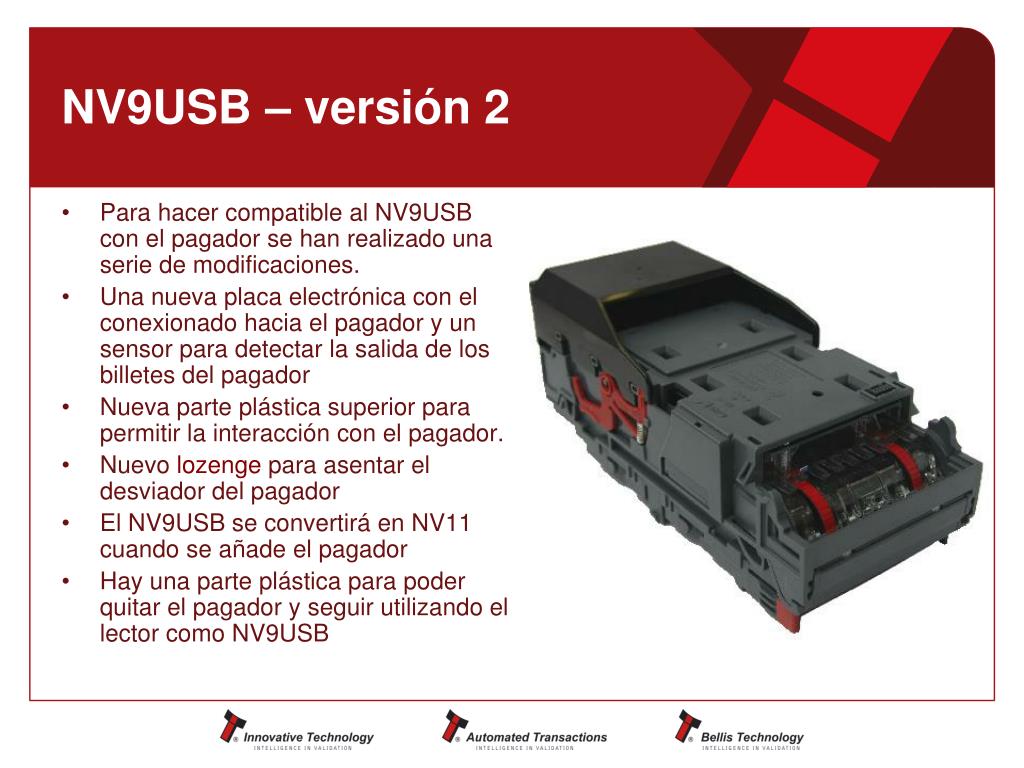

  3. NV9USB – versión 2 • Para hacer compatible al NV9USB con el pagador se han realizado una serie de modificaciones. • Una nueva placa electrónica con el conexionado hacia el pagador y un sensor para detectar la salida de los billetes del pagador • Nueva parte plástica superior para permitir la interacción con el pagador. • Nuevo lozenge para asentar el desviador del pagador • El NV9USB se convertirá en NV11 cuando se añade el pagador • Hay una parte plástica para poder quitar el pagador y seguir utilizando el lector como NV9USB

  4. Note Float sensors • 1 – sensor para detectar la posición del desviador - cerrado o abierto • 2 – Sensor para detectar inicio y lateral del billete. Utiliza una lightpipe en la puerta. • 3 – Sensor para contar las marcas en la cinta. Se utiliza para posicionar los billetes. 2 - Sensor del billete Lightpipe 1 - Sensores del desviador 3 - Sensor movimiento

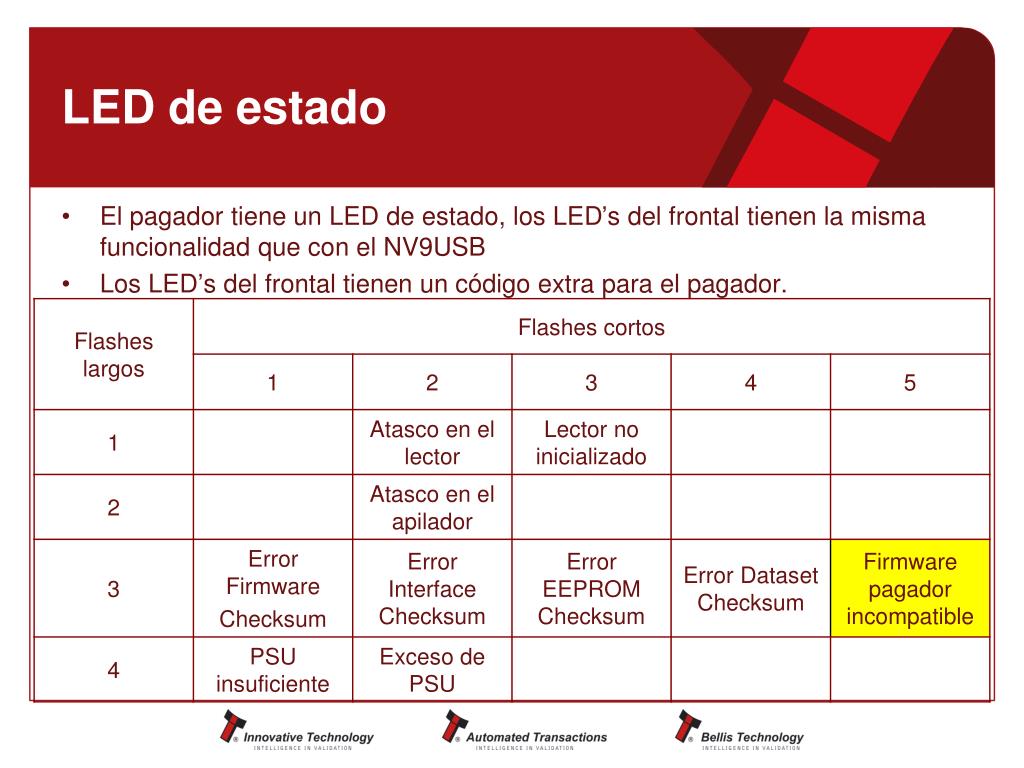

  5. LED de estado • El pagador tiene un LED de estado, los LED’s del frontal tienen la misma funcionalidad que con el NV9USB • Los LED’s del frontal tienen un código extra para el pagador.

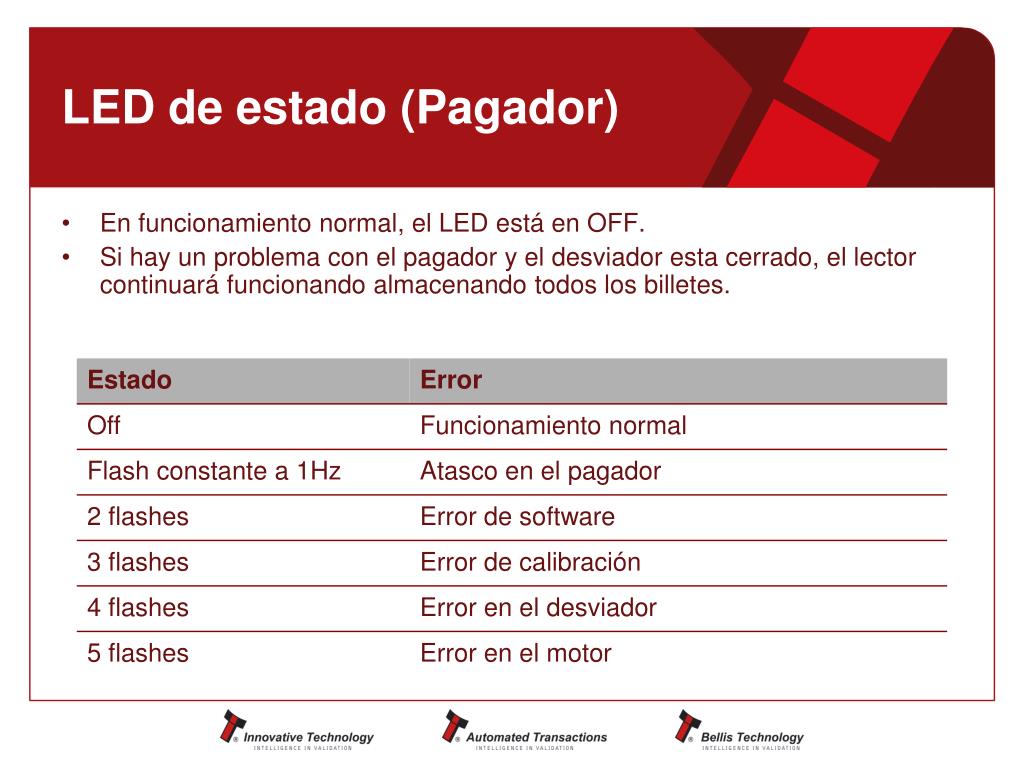

  6. LED de estado (Pagador) • En funcionamiento normal, el LED está en OFF. • Si hay un problema con el pagador y el desviador esta cerrado, el lector continuará funcionando almacenando todos los billetes.

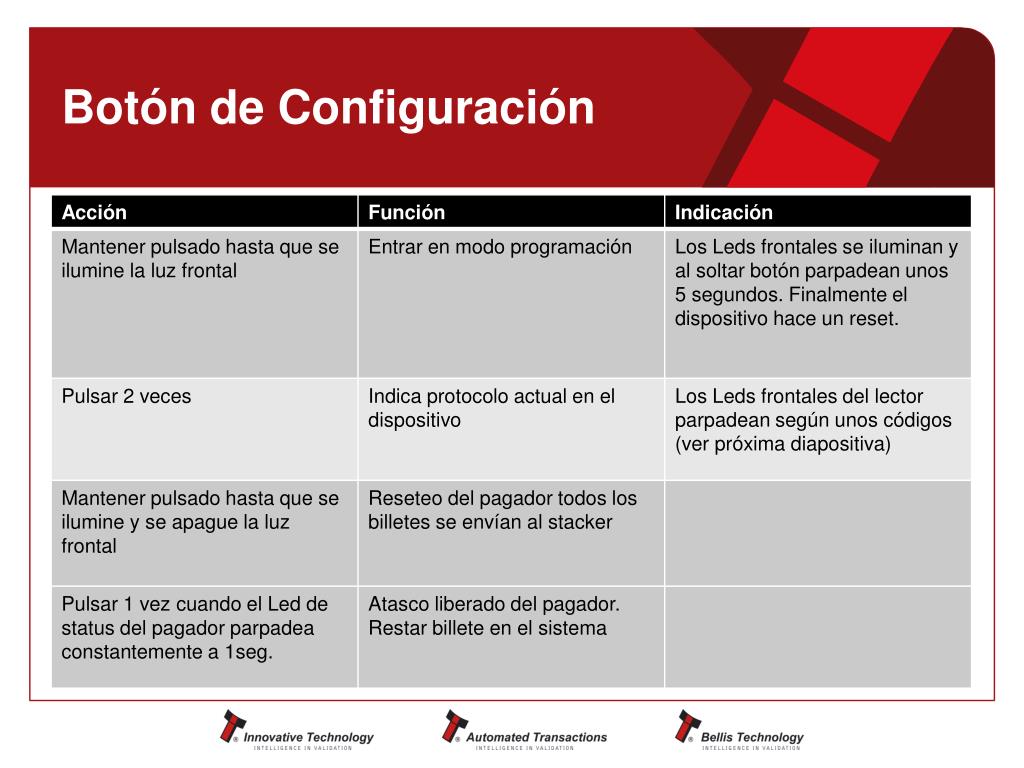

  7. Botón de Configuración

  8. Códigos protocolo

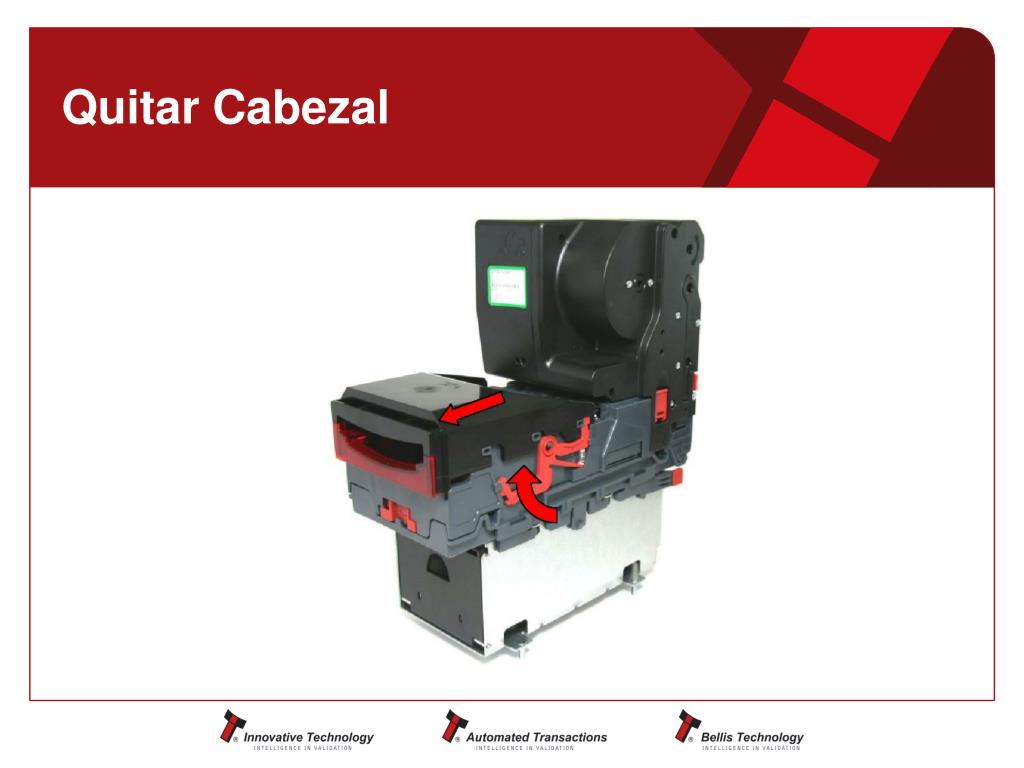

  9. Quitar Cabezal

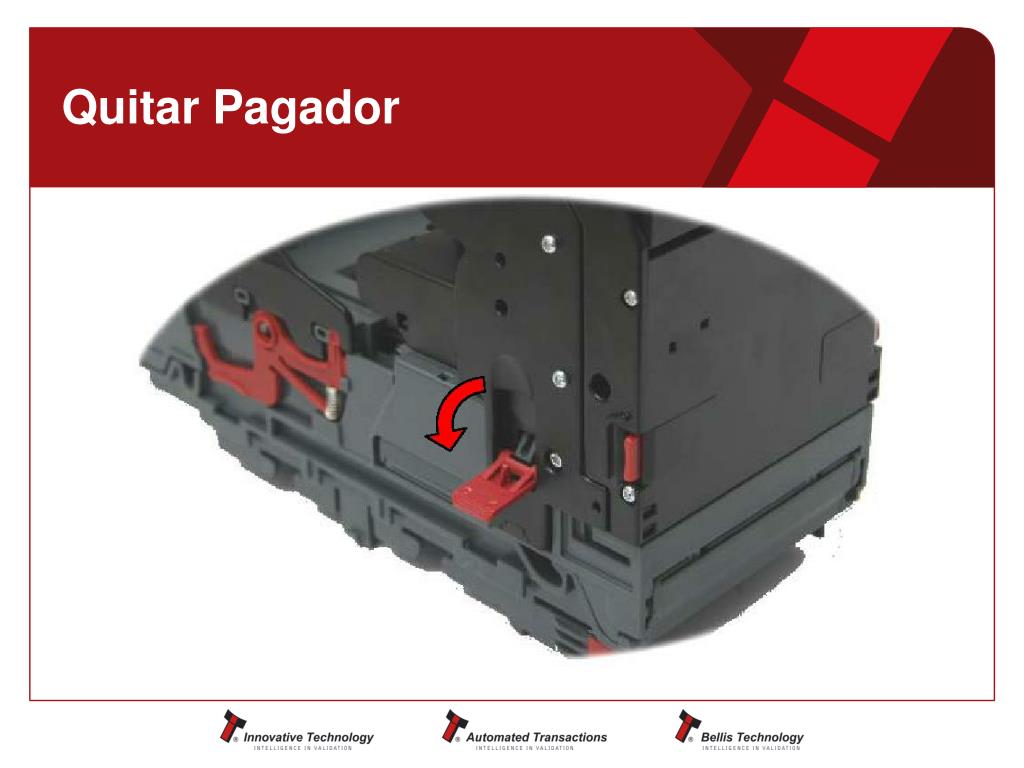

  10. Quitar Pagador

  11. Quitar Pagador

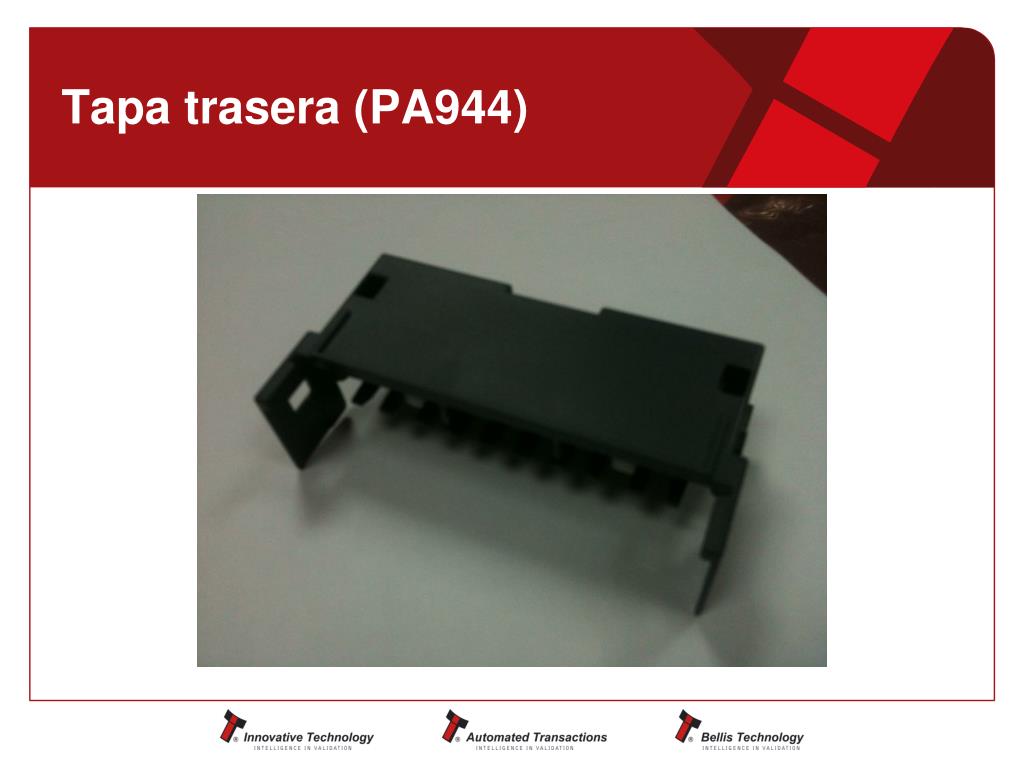

  12. Tapa trasera (PA944)

  13. Quitar tapa NV9USB

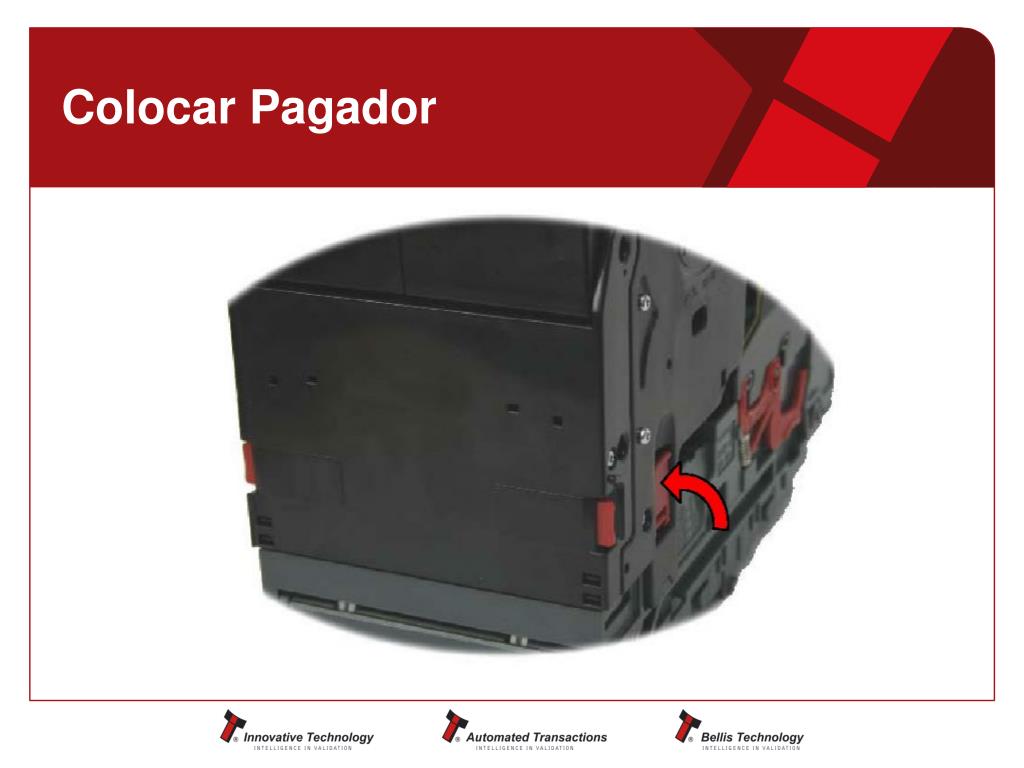

  14. Colocar Pagador

  15. Abrir puerta pagador

  16. Limpieza

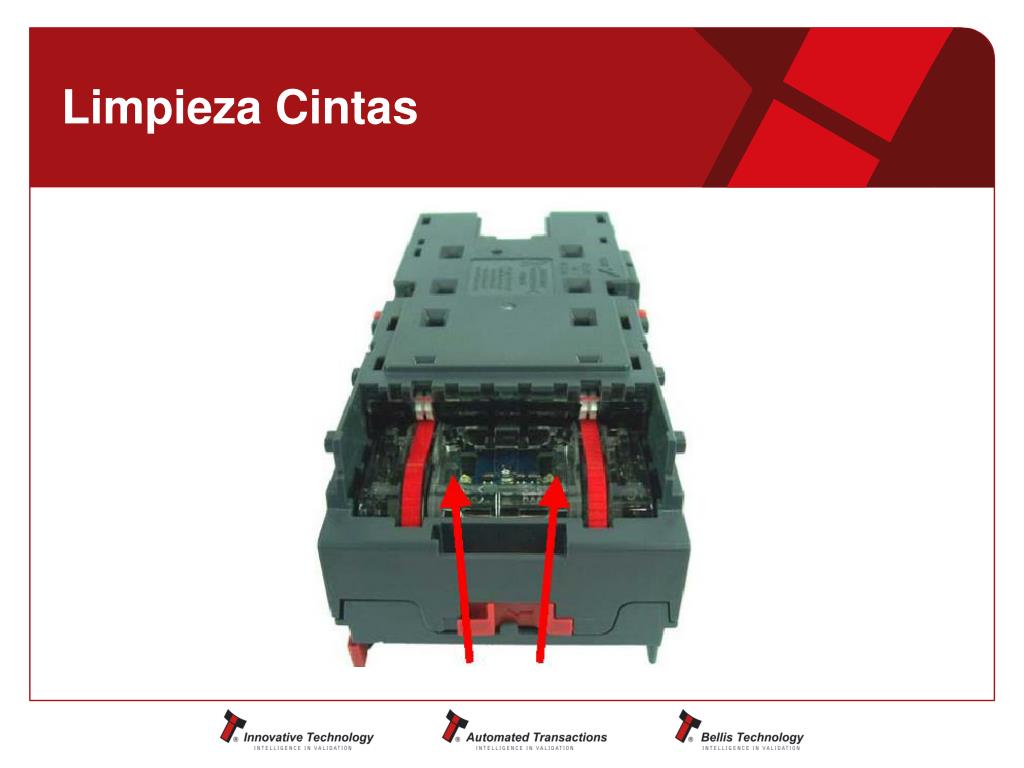

  17. Limpieza Cintas

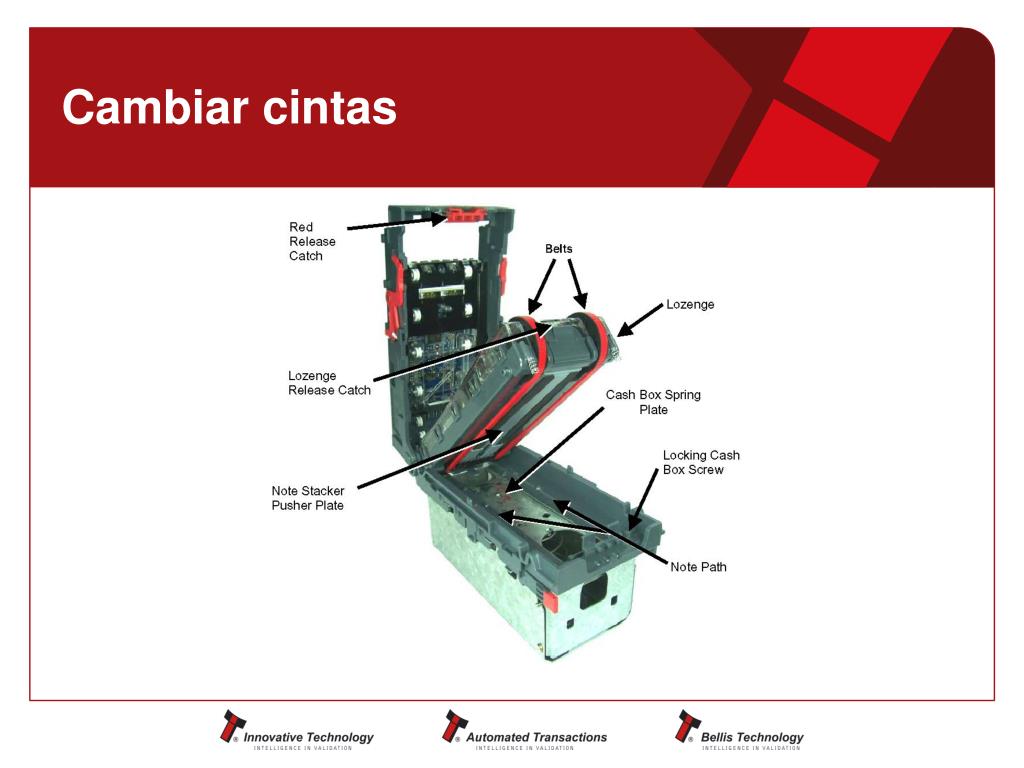

  18. Cambiar cintas

  19. Desatasco de un billete • Si se produce un atasco en el pagador, el LED de estado dará un Flash constante cada segundo (1Hz) • Abrir la compuerta del pagador • Quitar el billete atascado • Cerrar la compuerta del pagador • Pulsar el botón de configuración del pagador • Pulsando el botón de configuración informamos al lector que se ha quitado un billete atascado y se borrará el mismo del registro.

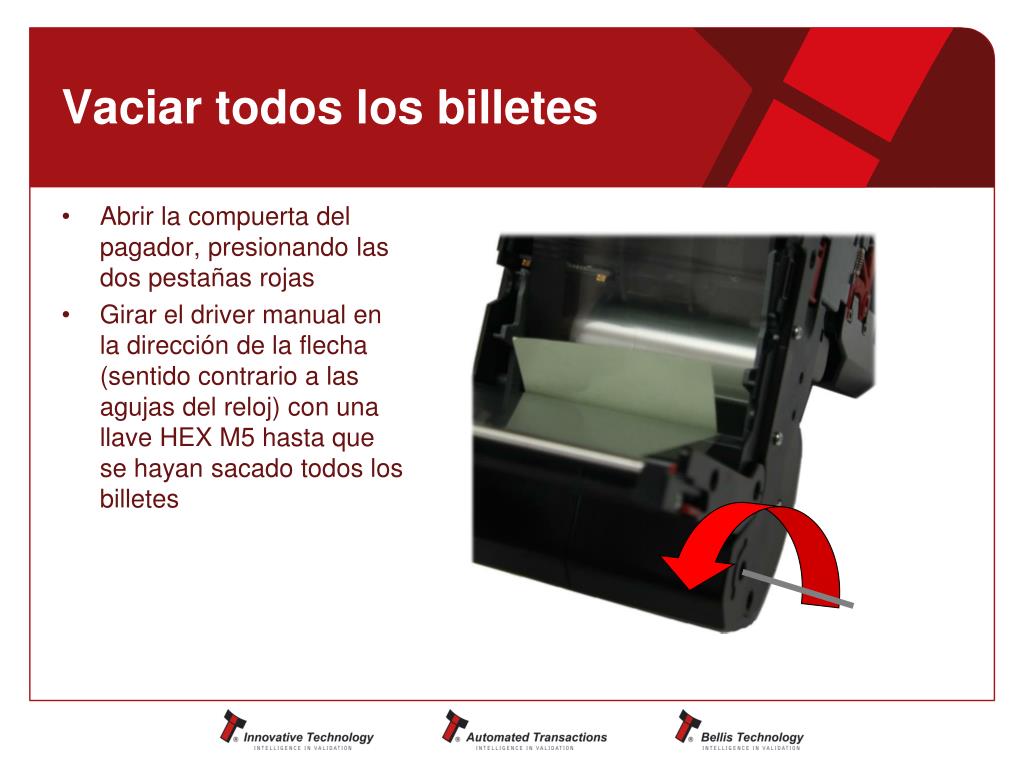

  20. Vaciar todos los billetes • Abrir la compuerta del pagador, presionando las dos pestañas rojas • Girar el driver manual en la dirección de la flecha (sentido contrario a las agujas del reloj) con una llave HEX M5 hasta que se hayan sacado todos los billetes

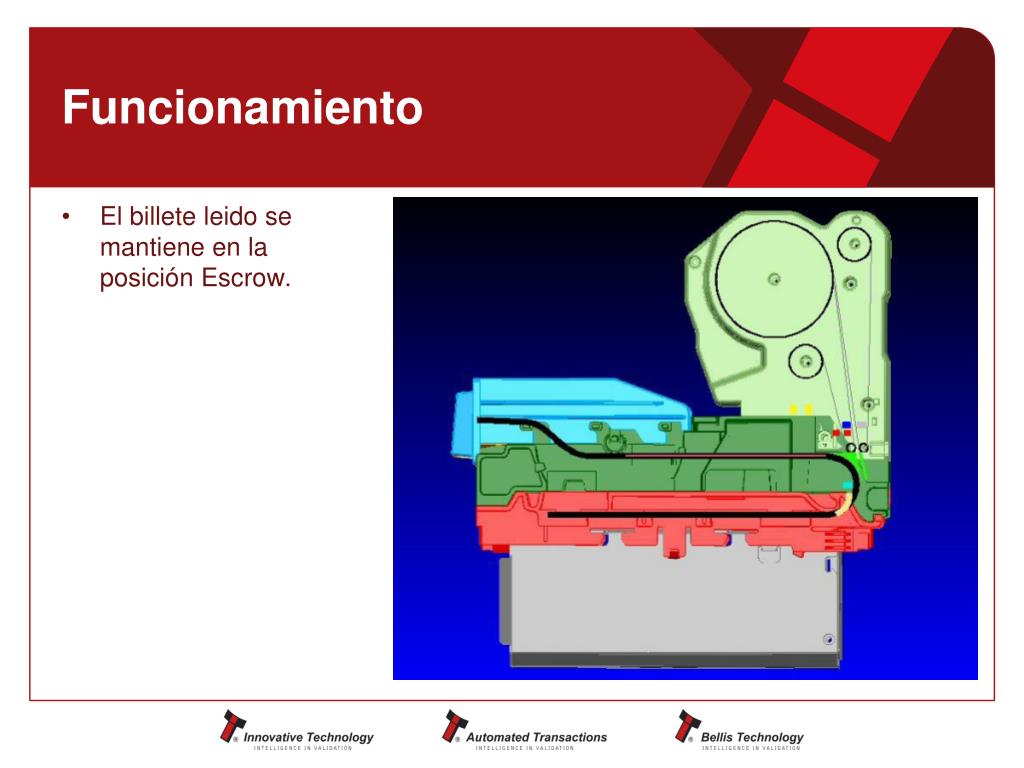

  21. Funcionamiento • El billete leido se mantiene en la posición Escrow.

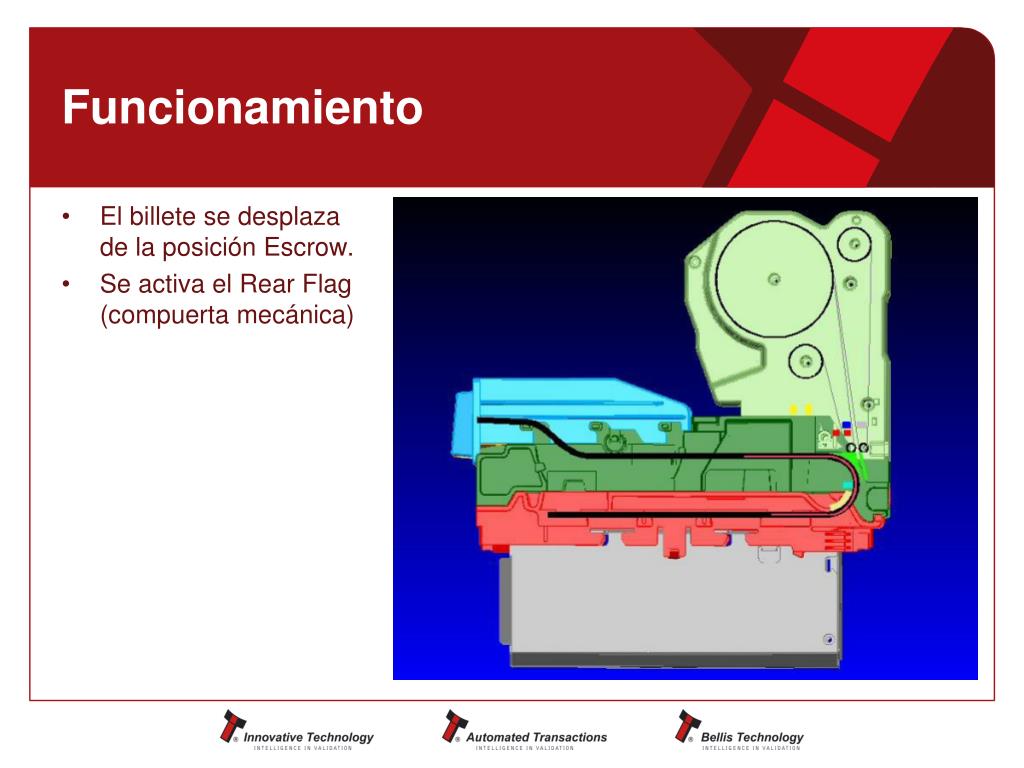

  22. Funcionamiento • El billete se desplaza de la posición Escrow. • Se activa el Rear Flag (compuerta mecánica)

  23. Funcionamiento • El billete se desplaza hasta que la parte final del mismo libera el sensor de posicionamiento

  24. Funcionamiento • Se activa el desviador

  25. Funcionamiento • El billete se desplaza hacia el pagador

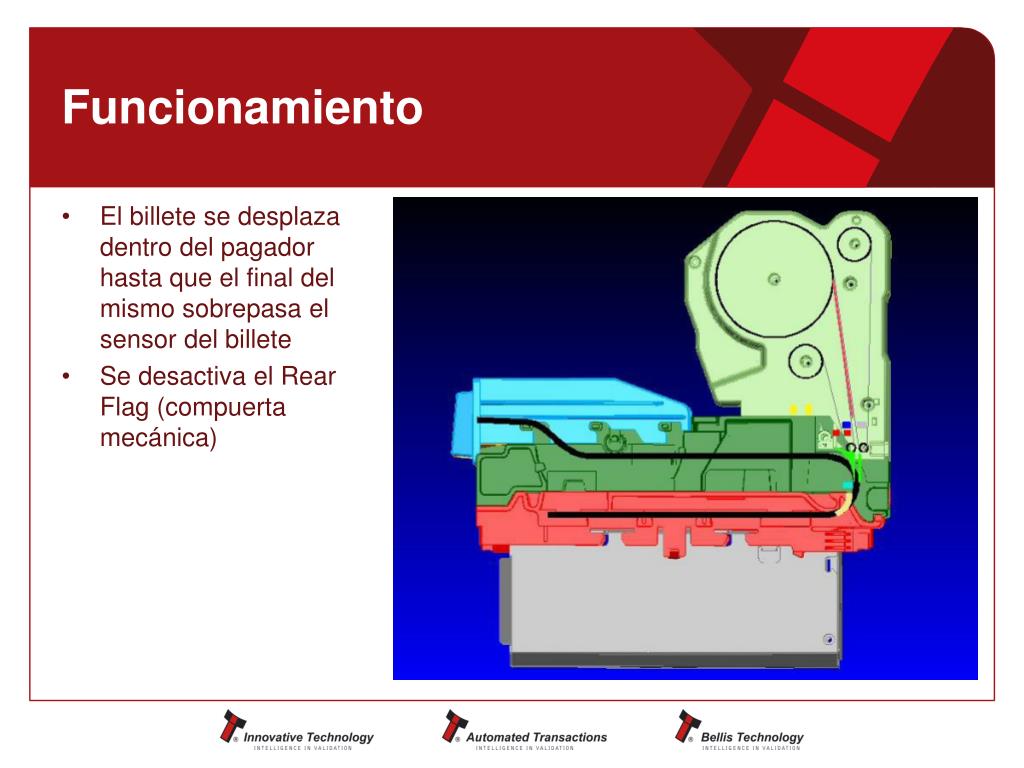

  26. Funcionamiento • El billete se desplaza dentro del pagador hasta que el final del mismo sobrepasa el sensor del billete • Se desactiva el Rear Flag (compuerta mecánica)

  27. Funcionamiento • El desviador vuelve a su posición de cerrado • El ciclo se completa y el lector esta listo para aceptar el siguiente billete

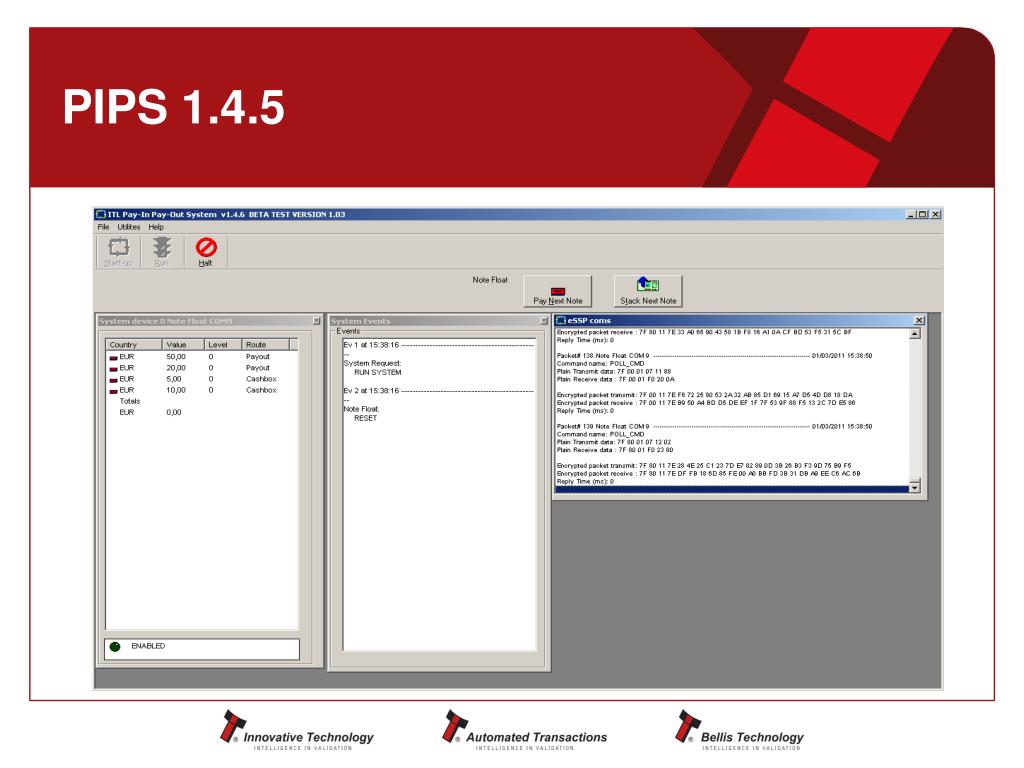

  28. PIPS 1.4.5

  29. Atención !! El pagador contiene piezas que están bajo presión. Cualquier intento de desmontaje de estas piezas pueden provocar daños personales.

  30. Gracias por vuestra atención
