IMPLEMENTACIÓN DEL ALGORITMO DE PRIORIDADES DUALES EN RT-LINUX

1. IMPLEMENTACIÓN DEL ALGORITMO DE PRIORIDADES DUALESEN RT-LINUX Autor:Luis Antonio Búrdalo Rapa Asignatura:Sistemas de Tiempo Real Curso: 2003 - 2004

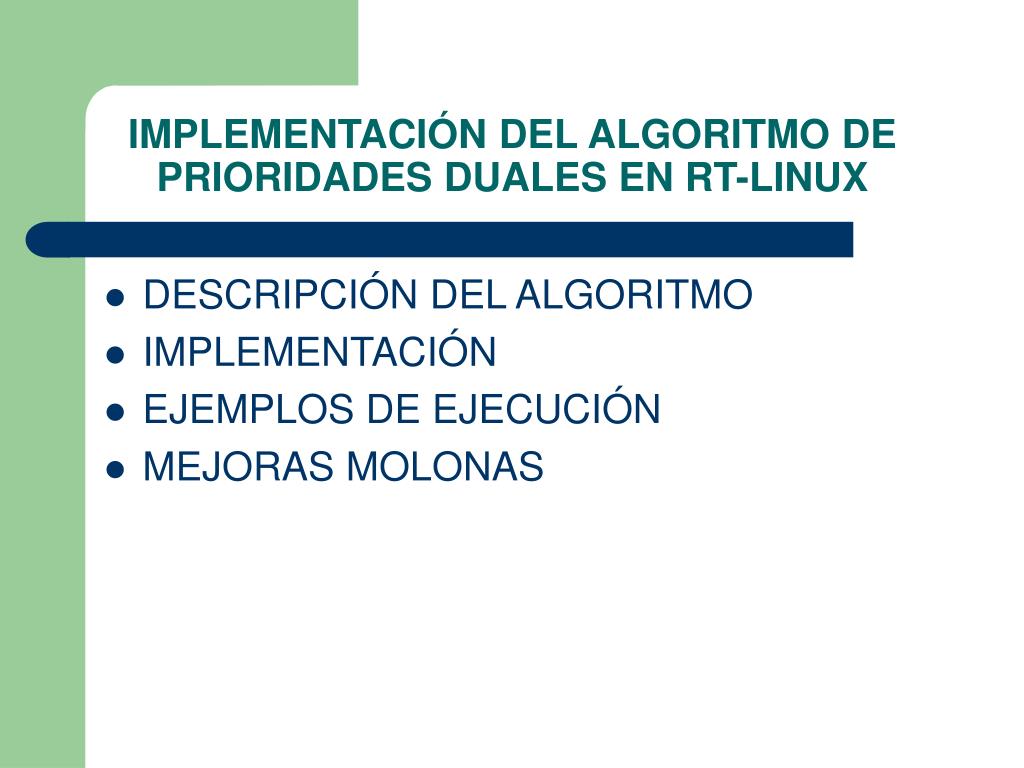

2. IMPLEMENTACIÓN DEL ALGORITMO DE PRIORIDADES DUALES EN RT-LINUX • DESCRIPCIÓN DEL ALGORITMO • IMPLEMENTACIÓN • EJEMPLOS DE EJECUCIÓN • MEJORAS MOLONAS

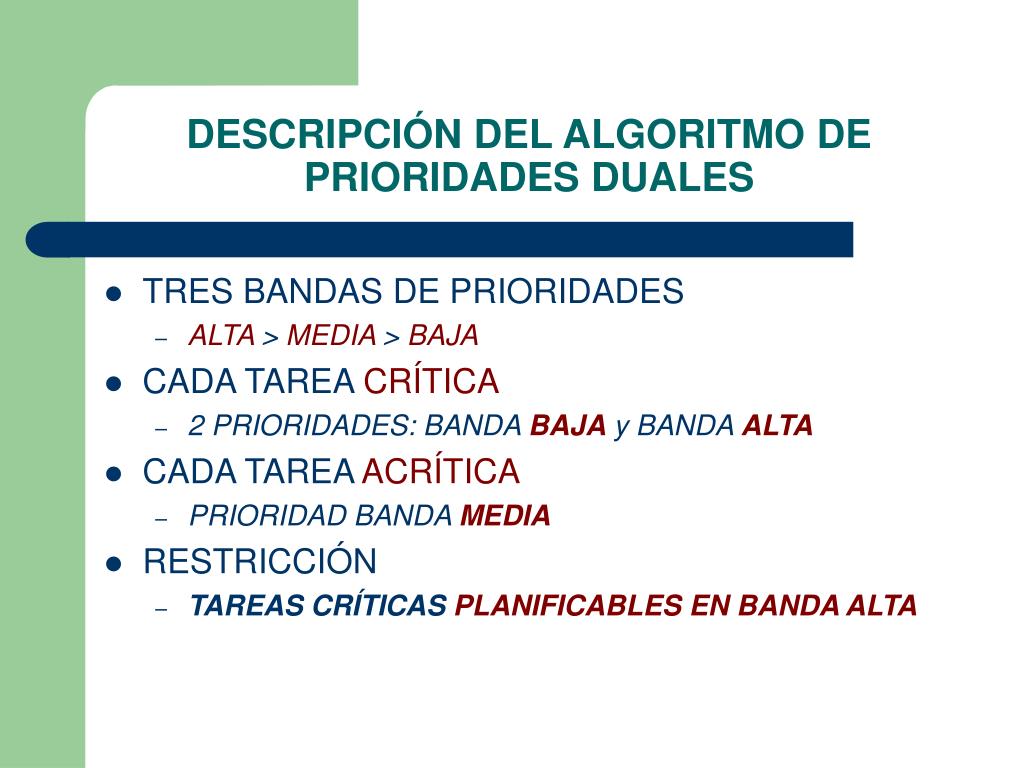

3. DESCRIPCIÓN DEL ALGORITMO DE PRIORIDADES DUALES • TRES BANDAS DE PRIORIDADES • ALTA > MEDIA > BAJA • CADA TAREA CRÍTICA • 2 PRIORIDADES: BANDA BAJA y BANDA ALTA • CADA TAREA ACRÍTICA • PRIORIDAD BANDA MEDIA • RESTRICCIÓN • TAREAS CRÍTICAS PLANIFICABLES EN BANDA ALTA

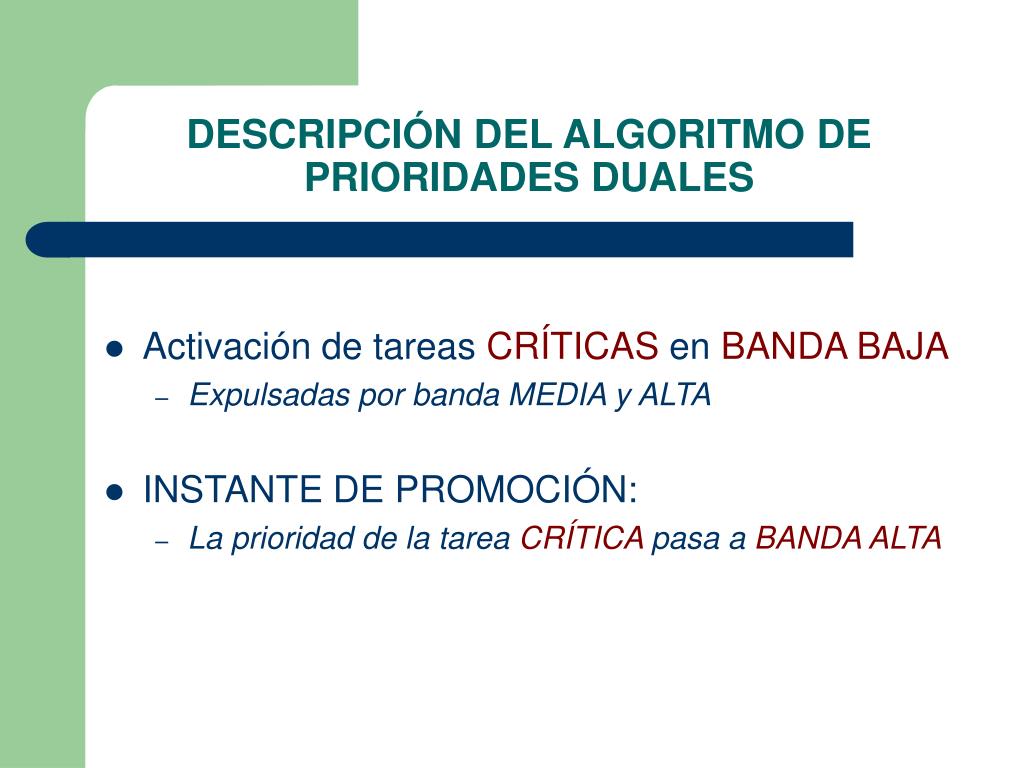

4. DESCRIPCIÓN DEL ALGORITMO DE PRIORIDADES DUALES • Activación de tareas CRÍTICAS en BANDA BAJA • Expulsadas por banda MEDIA y ALTA • INSTANTE DE PROMOCIÓN: • La prioridad de la tarea CRÍTICA pasa a BANDA ALTA

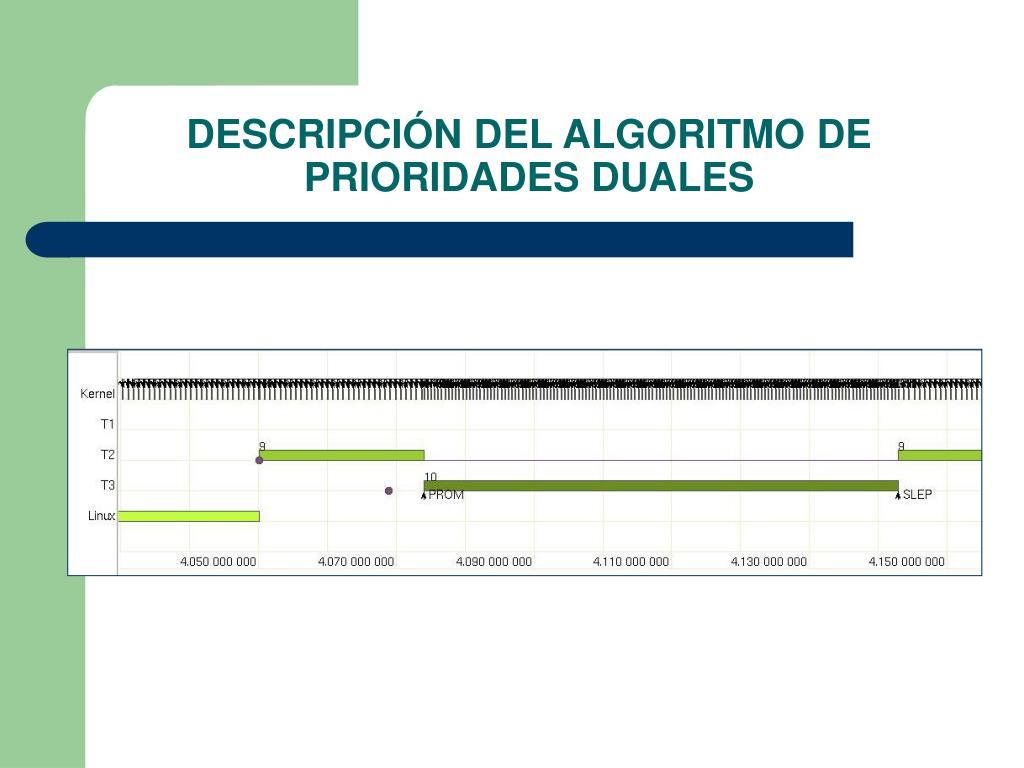

5. DESCRIPCIÓN DEL ALGORITMO DE PRIORIDADES DUALES

6. IMPLEMENTACIÓN • Sistema Operativo: • RT-Linux 3.2-pre1-ptm1.0 • Linux kernel 2.4.18 • Modificaciones • Soporte básico de la política SCHED_DUAL • Cambios de estado en tareas “duales”: • clock_nanosleep(...), rtl_schedule() y findpreemptor(...)

7. IMPLEMENTACIÓN: Soporte básico include/rtl_sched.h include/linux/sched.h struct sched_param{ int sched_priority; int low_priority; int high priority; struct timespec promotion_time; long long absolute_promotion_time; } #define SCHED_OTHER 0 #define SCHED_FIFO 1 #define SCHED_RR 2 #define SCHED_DUAL 3 /* Modificacion de las funciones * pthread_setschedparam * pthread_getschedparam */ include/rtl_sched.h typedef struct STRUCT_PTHREAD_ATTR{ ... int policy; ... } pthread_attr_t; pthread_attr_init(...) pthread_attr_setschedpolicy(...) pthread_attr_getschedpolicy(...)

8. IMPLEMENTACIÓN: clock_nanosleep(...) schedulers/rtl_sched.c int clock_nanosleep(clockid_t clock_id, int flags, const struct timespec *rqtp, struct timespec *rmtp){ /* Prepara todo antes de dormirse */ if (self->policy == SCHED_DUAL){ self->sched_param.sched_priority=self->sched_param.low_priority; /* SIEMPRE SE DUERME A BAJA PRIORIDAD!!! */ self->sched_param.absolute_promotion_time = timeout + timespec_to_ns(&self->sched_param.promotion_time); /* SOLO PARA EVITAR CONVERSIONES ENTRE timespec Y hrtime_t */ } /* Se marca como suspendido y llama a rtl_schedule() * para que entre otra tarea * * A partir de aquí se ejecutara al despertarse */ }

9. IMPLEMENTACIÓN: rtl_schedule(...) schedulers/rtl_sched.c int rtl_schedule(){ /* ... */ for (t = sched->rtl_tasks; t; t = t->next) { /* Para cada una de las tareas del sistema: * 1) Comprobar si la tarea esta dormida y le toca despertarse */ /* ... */ if ((t->policy == SCHED_DUAL) && (t->sched_param.sched_priority == t->sched_param.low_priority)){ /* 2) Si la tarea es SCHED_DUAL y esta pendiente de promocion, * comprobar si es hora de promocionarla */ if (now >= t->sched_param.absolute_promotion_time){ t->sched_param.sched_priority=t->sched_param.high_priority; } } /* 3) Quedarse con la tarea activa de mayor prioridad => new_task */ } /* for */ /* ... */

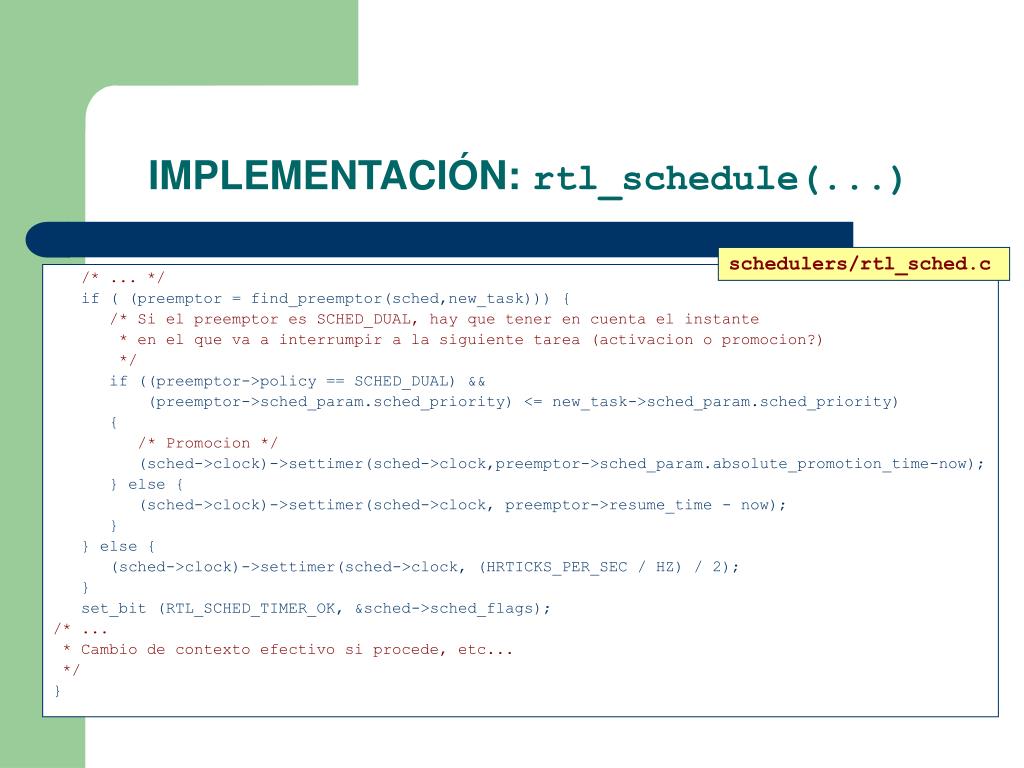

10. IMPLEMENTACIÓN: rtl_schedule(...) schedulers/rtl_sched.c /* ... */ if ( (preemptor = find_preemptor(sched,new_task))) { /* Si el preemptor es SCHED_DUAL, hay que tener en cuenta el instante * en el que va a interrumpir a la siguiente tarea (activacion o promocion?) */ if ((preemptor->policy == SCHED_DUAL) && (preemptor->sched_param.sched_priority) <= new_task->sched_param.sched_priority) { /* Promocion */ (sched->clock)->settimer(sched->clock,preemptor->sched_param.absolute_promotion_time-now); } else { (sched->clock)->settimer(sched->clock, preemptor->resume_time - now); } } else { (sched->clock)->settimer(sched->clock, (HRTICKS_PER_SEC / HZ) / 2); } set_bit (RTL_SCHED_TIMER_OK, &sched->sched_flags); /* ... * Cambio de contexto efectivo si procede, etc... */ }

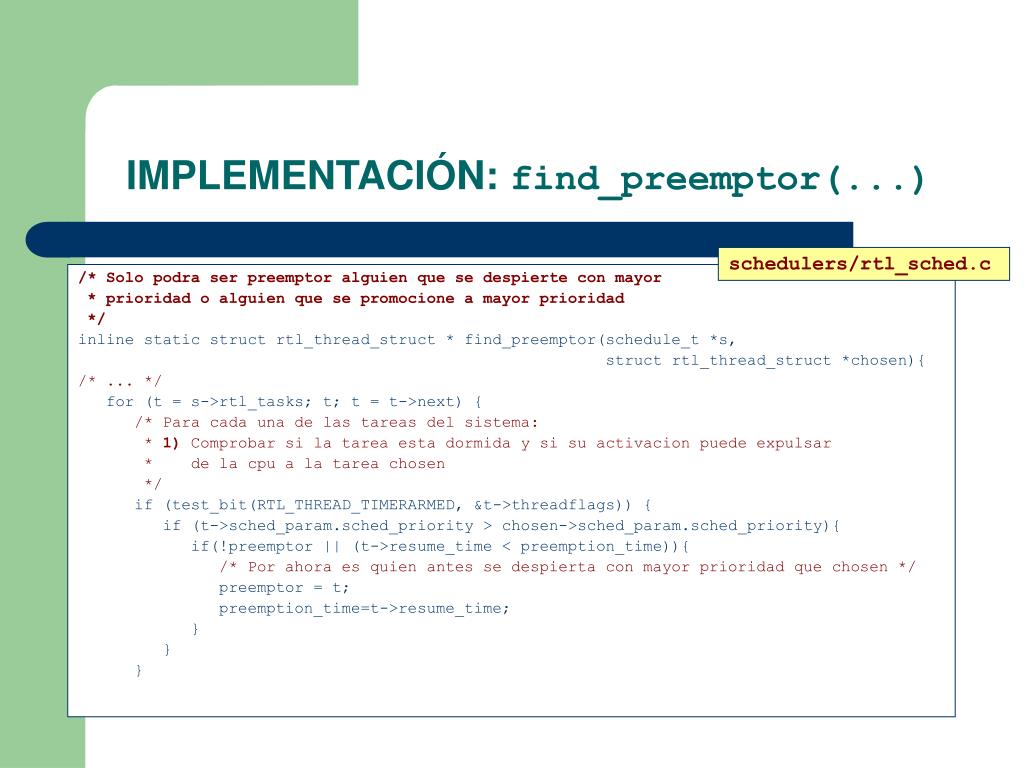

11. IMPLEMENTACIÓN: find_preemptor(...) schedulers/rtl_sched.c /* Solo podra ser preemptor alguien que se despierte con mayor * prioridad o alguien que se promocione a mayor prioridad */ inline static struct rtl_thread_struct * find_preemptor(schedule_t *s, struct rtl_thread_struct *chosen){ /* ... */ for (t = s->rtl_tasks; t; t = t->next) { /* Para cada una de las tareas del sistema: * 1) Comprobar si la tarea esta dormida y si su activacion puede expulsar * de la cpu a la tarea chosen */ if (test_bit(RTL_THREAD_TIMERARMED, &t->threadflags)) { if (t->sched_param.sched_priority > chosen->sched_param.sched_priority){ if(!preemptor || (t->resume_time < preemption_time)){ /* Por ahora es quien antes se despierta con mayor prioridad que chosen */ preemptor = t; preemption_time=t->resume_time; } } }

12. IMPLEMENTACIÓN: find_preemptor(...) schedulers/rtl_sched.c /* ... */ if ((t->policy == SCHED_DUAL) && (t->sched_param.sched_priority==t->sched_param.low_priority)){ /* Esta tarea SCHED_DUAL esta esperando su promocion: * Se comprueba su prioridad alta para saber si puede ser preemptor */ if (t->sched_param.high_priority > chosen->sched_param.sched_priority){ /* Se comprueba si la promocion es posterior al preemptor */ if(!preemptor || (t->sched_param.absolute_promotion_time < preemption_time)){ /* Es anterior => Se convierte en el nuevo preemptor! */ preemptor = t; preemption_time=t->sched_param.absolute_promotion_time; } } } } /* for */ return preemptor; }

13. EJEMPLO SIMPLE • Dos tareas • T2 SCHED_FIFO Prioridad: 9 • T3 SCHED_DUAL Prioridades: 5 y 10 Tiempo de promoción: 5 mseg • Tarea adicional T1 para soporte de traza

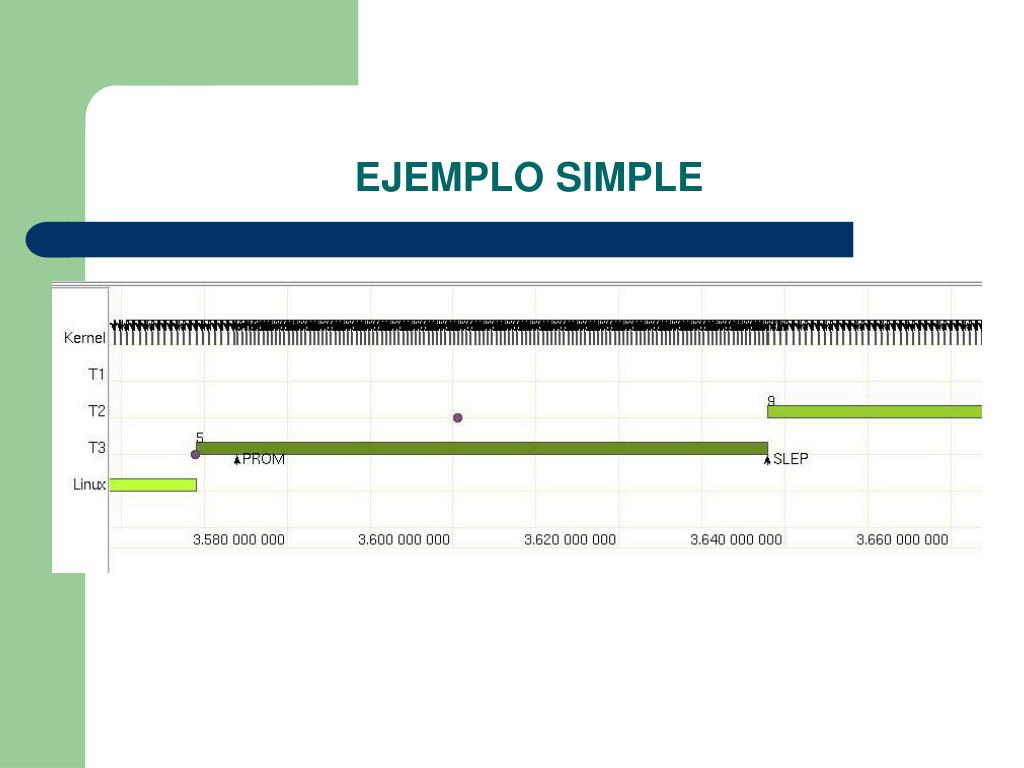

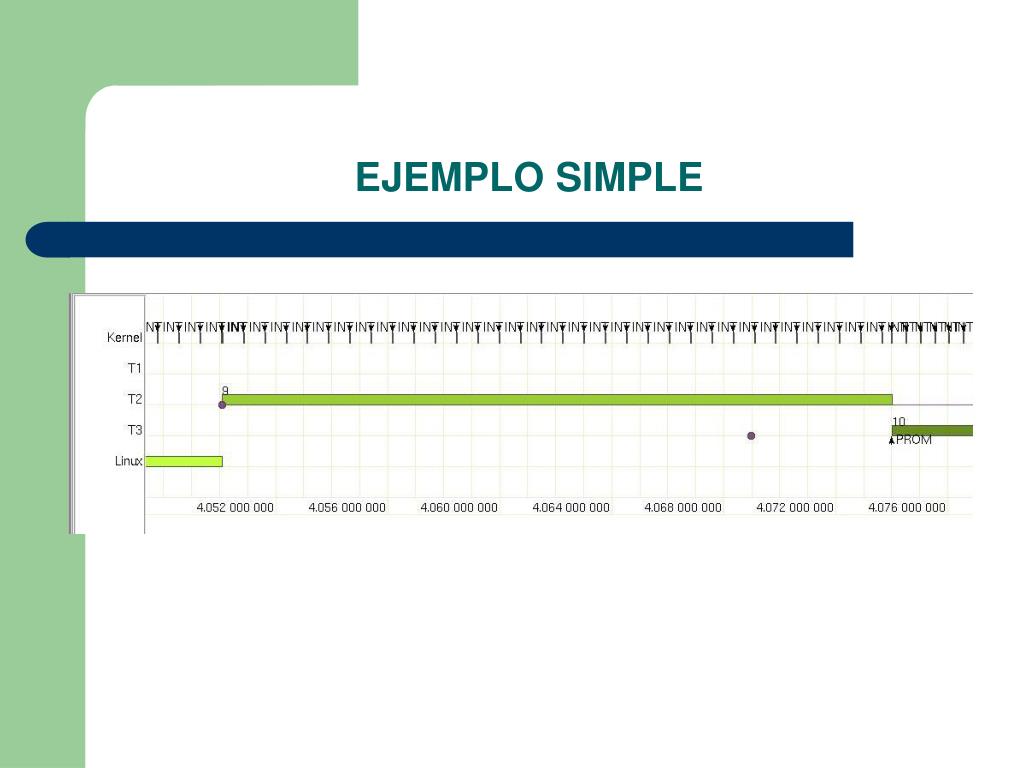

14. EJEMPLO SIMPLE

15. EJEMPLO SIMPLE

16. EJEMPLO SIMPLE

17. EJEMPLO SIMPLE

18. OTRO EJEMPLO SIMPLE • Tres tareas • T2 SCHED_FIFO Prioridad 7 • T3 SCHED_DUAL Prioridades: 4 y 10 Tiempo de promoción: 5 mseg • T3 SCHED_DUAL Prioridades: 5 y 11 Tiempo de promoción: 5 mseg • Tarea adicional T1 para soporte de traza

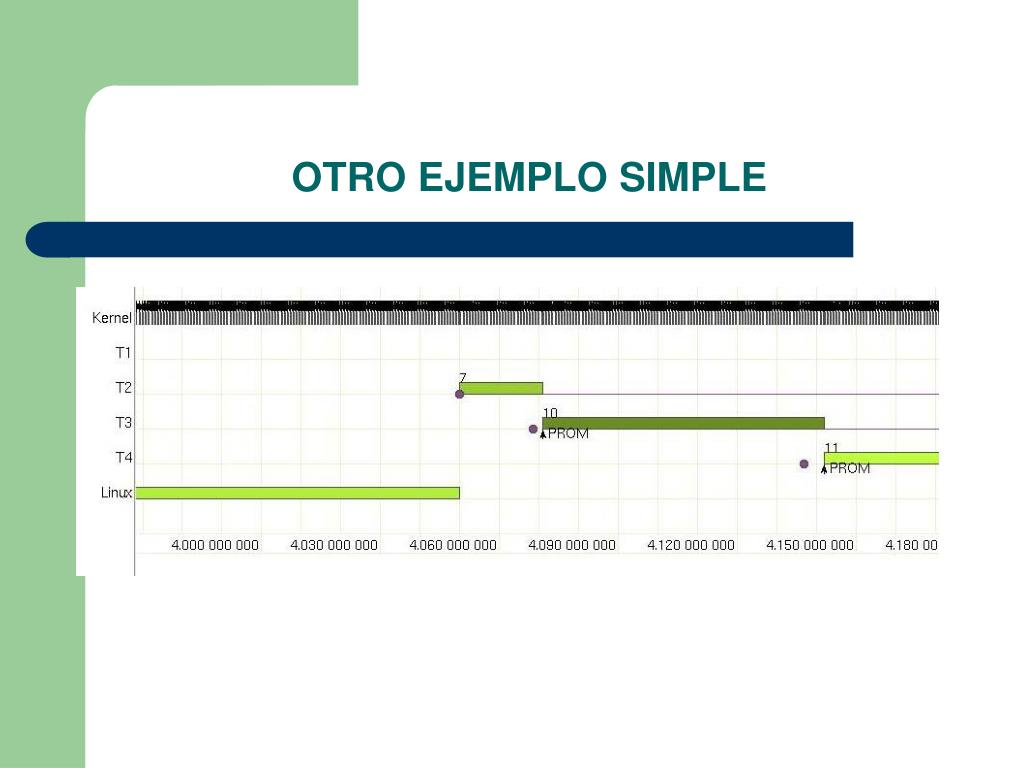

19. OTRO EJEMPLO SIMPLE

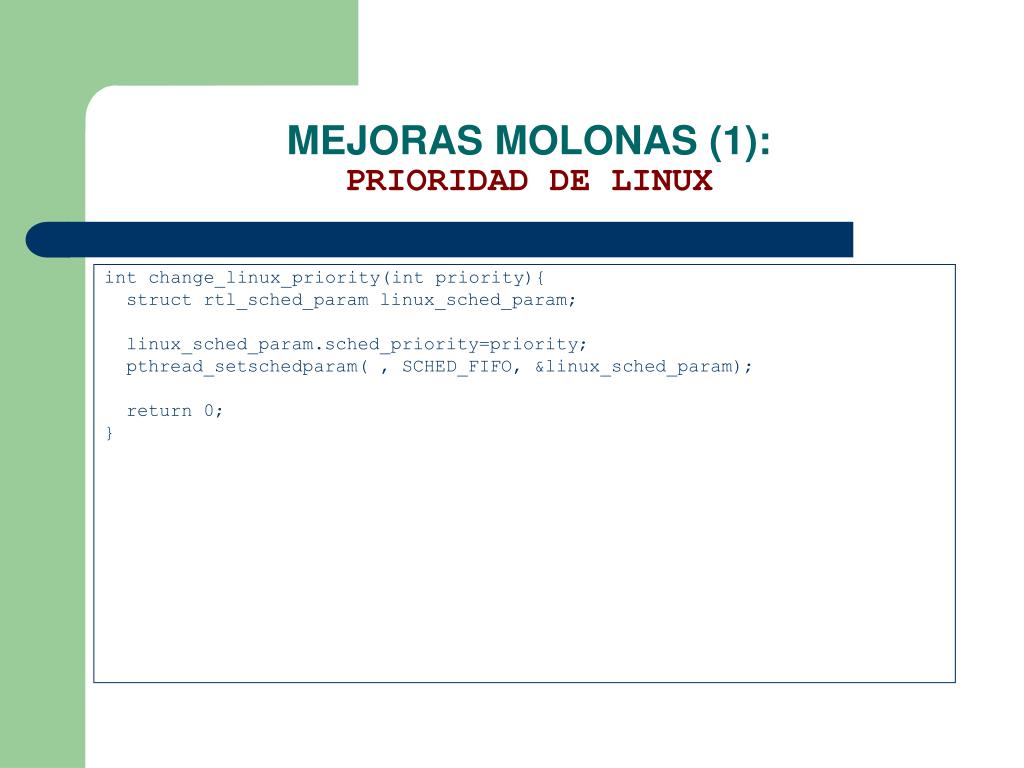

20. MEJORAS MOLONAS (1):PRIORIDAD DE LINUX int change_linux_priority(int priority){ struct rtl_sched_param linux_sched_param; linux_sched_param.sched_priority=priority; pthread_setschedparam(, SCHED_FIFO, &linux_sched_param); return 0; }

21. MEJORAS MOLONAS (1):PRIORIDAD DE LINUX int change_linux_priority(int priority){ struct rtl_sched_param linux_sched_param; linux_sched_param.sched_priority=priority; pthread_setschedparam(pthread_linux(), SCHED_FIFO, &linux_sched_param); return 0; }

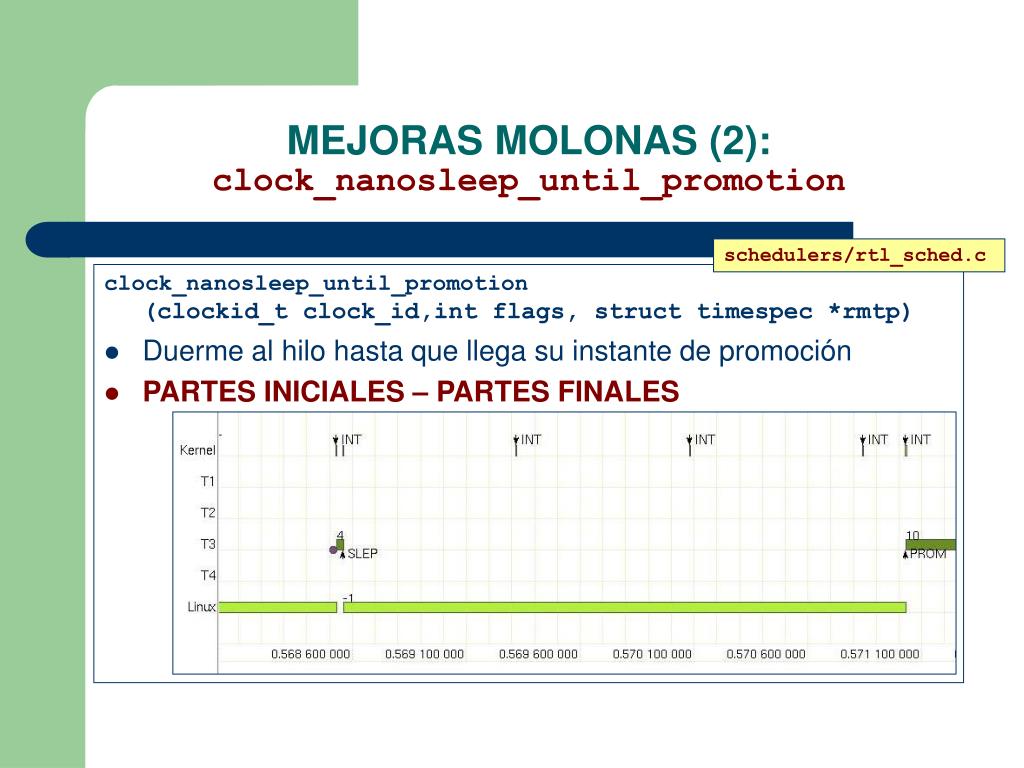

22. MEJORAS MOLONAS (2):clock_nanosleep_until_promotion schedulers/rtl_sched.c clock_nanosleep_until_promotion(clockid_t clock_id,int flags, struct timespec *rmtp) • Duerme al hilo hasta que llega su instante de promoción • PARTES INICIALES – PARTES FINALES

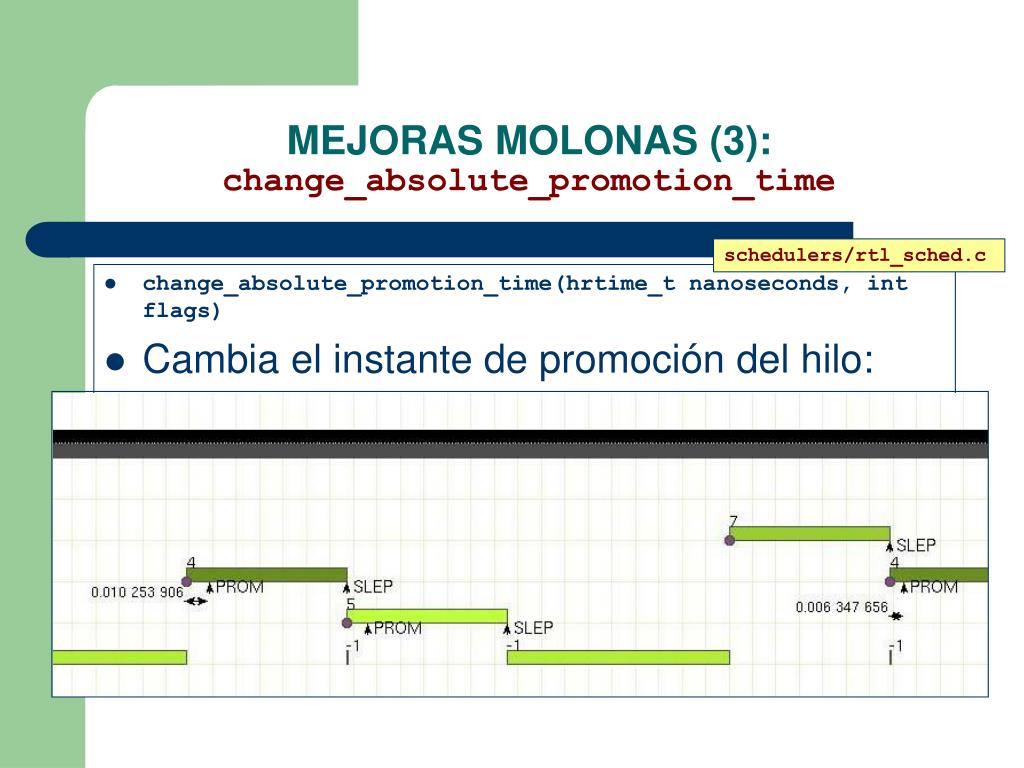

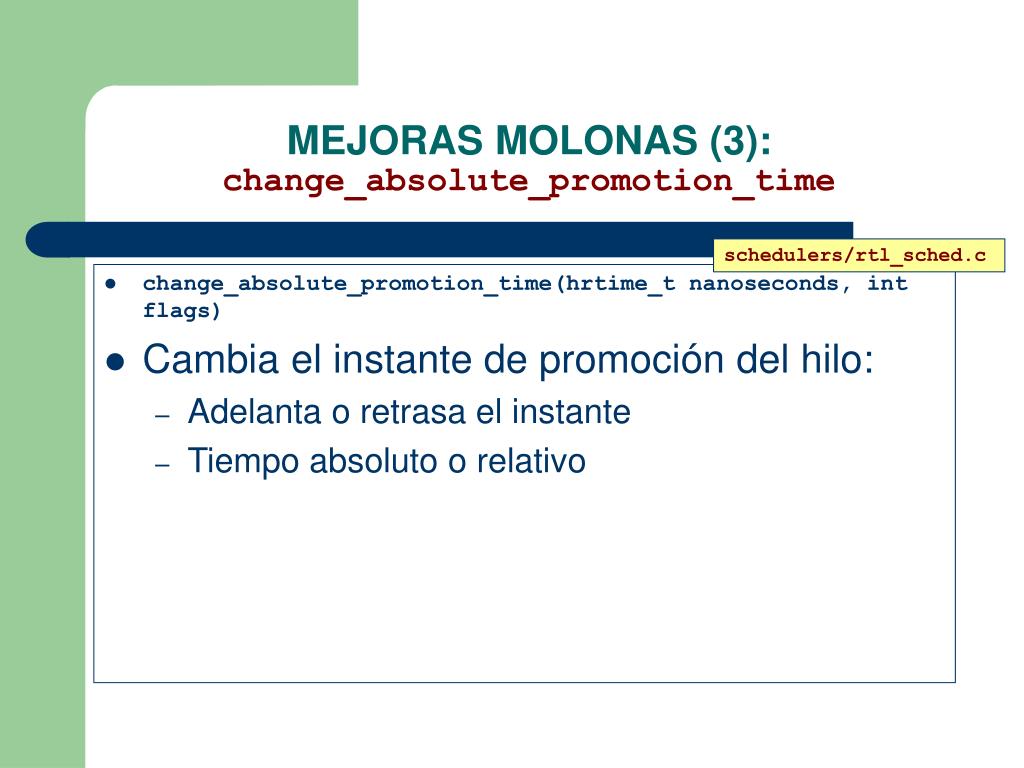

23. MEJORAS MOLONAS (3):change_absolute_promotion_time schedulers/rtl_sched.c • change_absolute_promotion_time(hrtime_t nanoseconds, int flags) • Cambia el instante de promoción del hilo: • Adelanta o retrasa el instante • Tiempo absoluto o relativo

24. MEJORAS MOLONAS (3):change_absolute_promotion_time schedulers/rtl_sched.c • change_absolute_promotion_time(hrtime_t nanoseconds, int flags) • Cambia el instante de promoción del hilo: • Adelanta o retrasa el instante • Tiempo absoluto o relativo

25. IMPLEMENTACIÓN DEL ALGORITMO DE PRIORIDADES DUALESEN RT-LINUX Autor:Luis Antonio Búrdalo Rapa Asignatura:Sistemas de Tiempo Real Curso: 2003 - 2004
