  1. Elektrotechnika Programovatelné automatyrs232 Ing. Jana Horáková www.zlinskedumy.cz

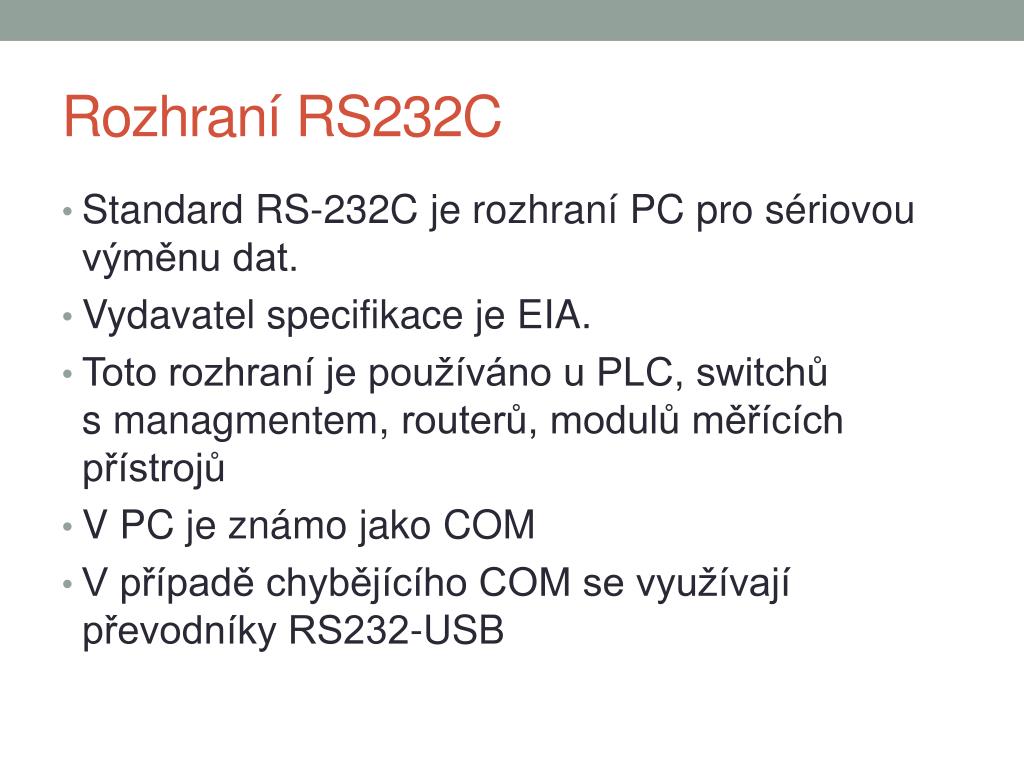

  2. Rozhraní RS232C • Standard RS-232C je rozhraní PC pro sériovou výměnu dat. • Vydavatel specifikace je EIA. • Toto rozhraní je používáno u PLC, switchů s managmentem, routerů, modulů měřících přístrojů • V PC je známo jako COM • V případě chybějícího COM se využívají převodníky RS232-USB

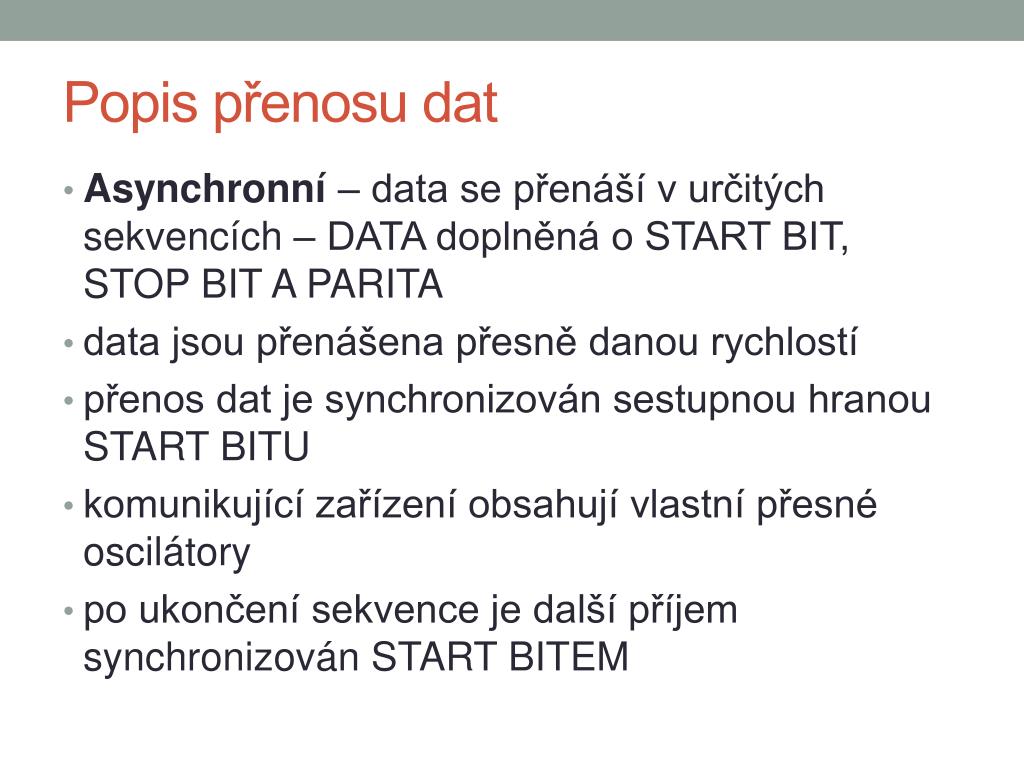

  3. Popis přenosu dat • Asynchronní – data se přenáší v určitých sekvencích – DATA doplněná o START BIT, STOP BIT A PARITA • data jsou přenášena přesně danou rychlostí • přenos dat je synchronizován sestupnou hranou START BITU • komunikující zařízení obsahují vlastní přesné oscilátory • po ukončení sekvence je další příjem synchronizován START BITEM

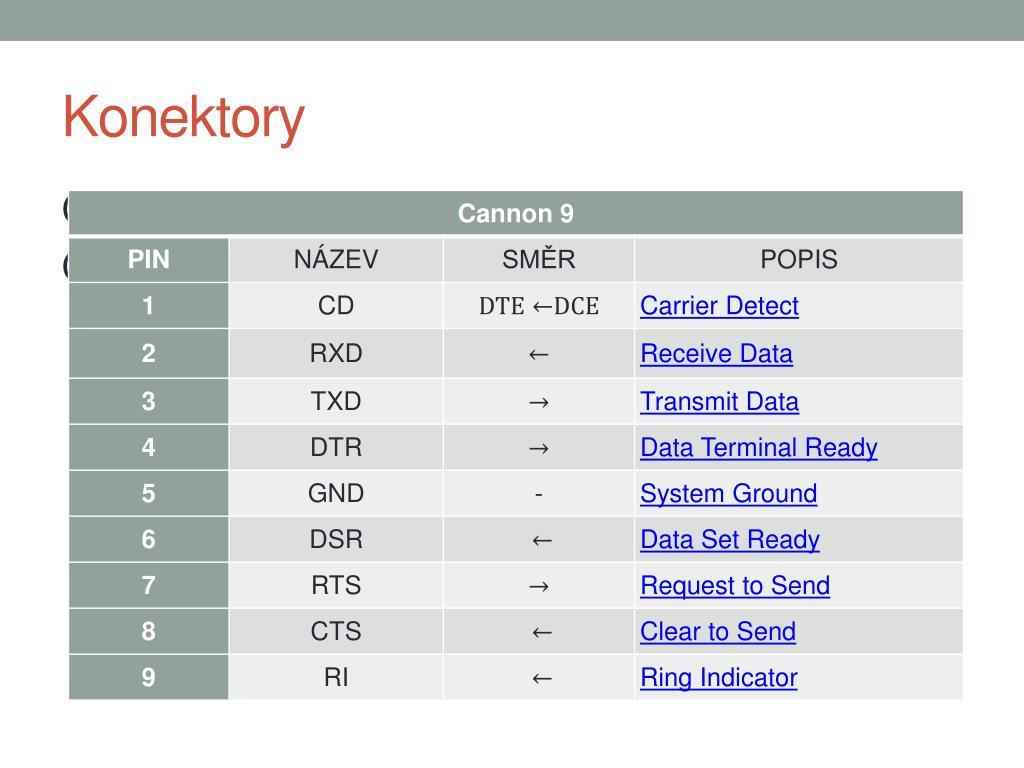

  4. Konektory CANNON 25 – v současné době se už nepoužívá CANNON 9 – obsazení pinů viz tabulka

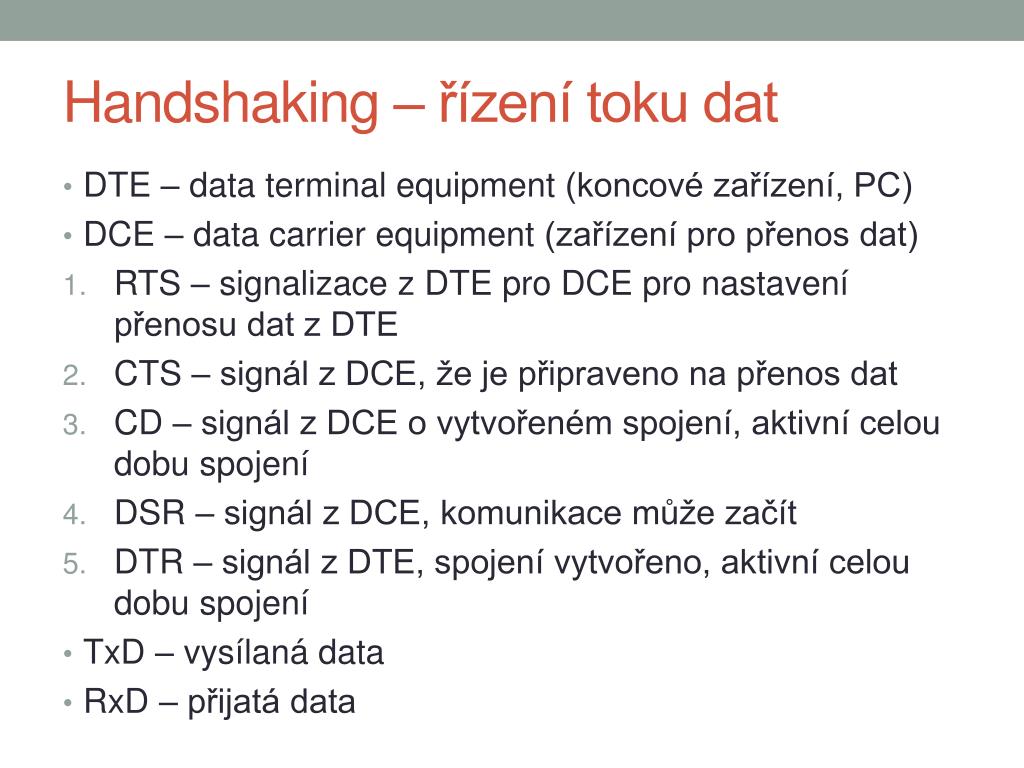

  5. Handshaking – řízení toku dat • DTE – data terminalequipment (koncové zařízení, PC) • DCE – data carrierequipment (zařízení pro přenos dat) • RTS – signalizace z DTE pro DCE pro nastavení přenosu dat z DTE • CTS – signál z DCE, že je připraveno na přenos dat • CD – signál z DCE o vytvořeném spojení, aktivní celou dobu spojení • DSR – signál z DCE, komunikace může začít • DTR – signál z DTE, spojení vytvořeno, aktivní celou dobu spojení • TxD – vysílaná data • RxD – přijatá data

  6. Popis přenosu dat • Simplex – přenos dat z DTE na DCE přenos dat z DCE na DTE • Poloduplex – DTE i DCE musí fungovat jako vysílač, tak i přijímač. K dispozici je jedna datová linka, schvalování přenosu • Duplex – DTE i DCE současně fungují jako přijímač i vysílač, data jsou schopná přenášet simultánně

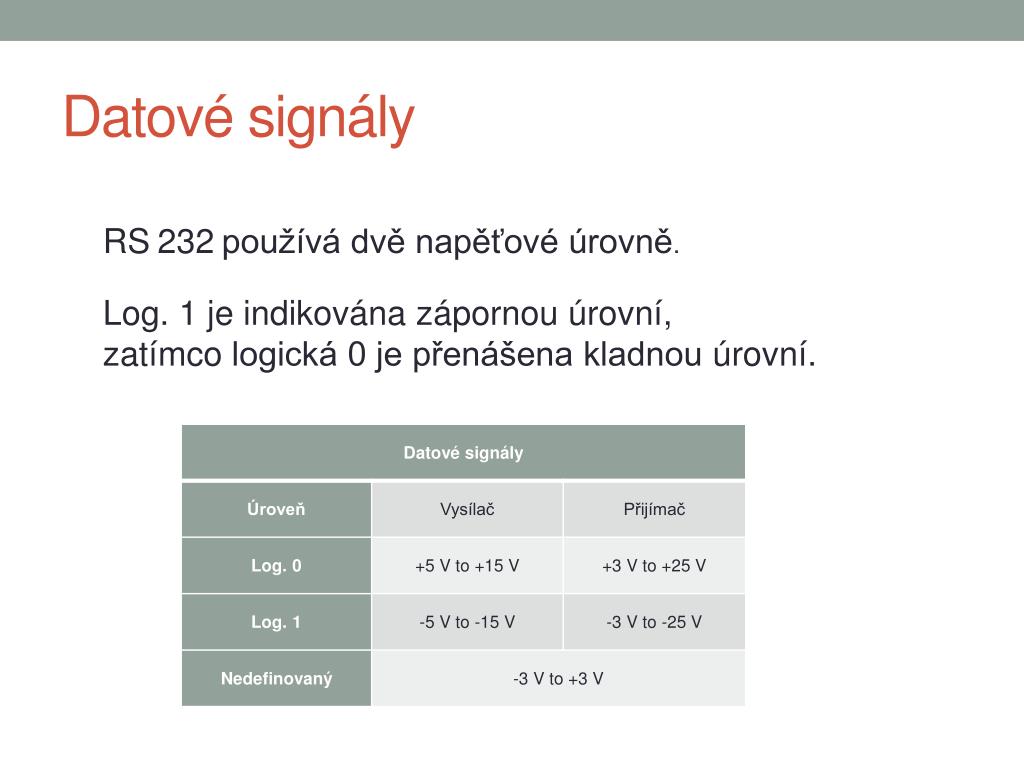

  7. Datové signály RS232používá dvě napěťové úrovně. Log. 1 je indikována zápornou úrovní, zatímco logická 0 je přenášena kladnou úrovní.

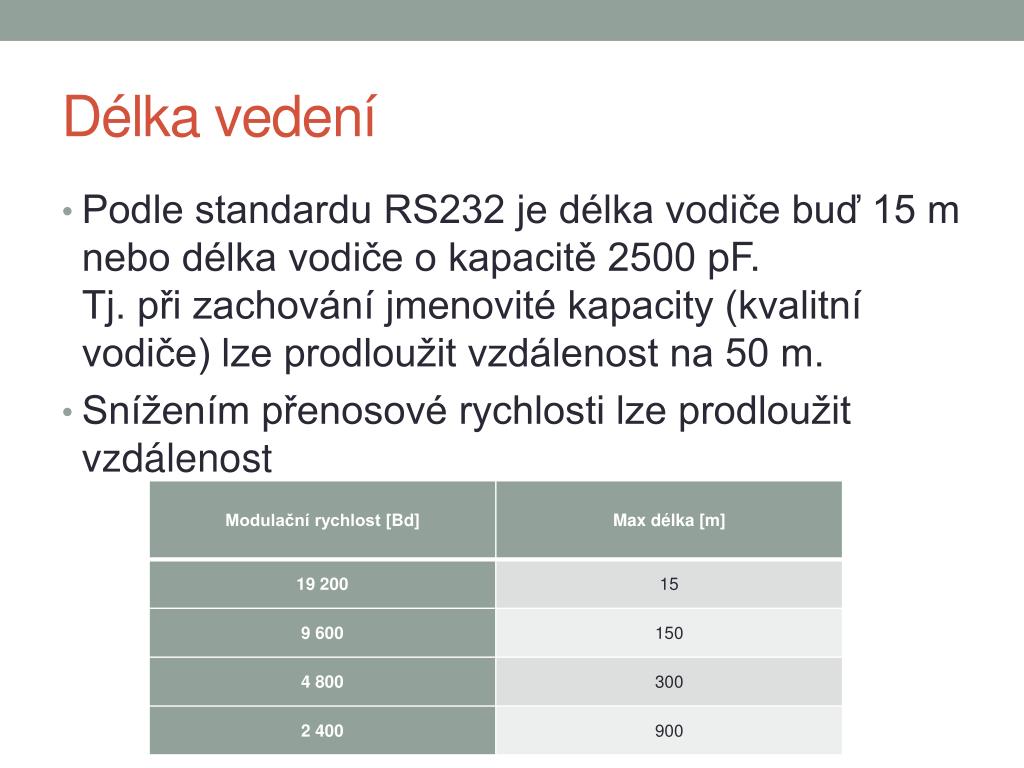

  8. Délka vedení • Podle standardu RS232 je délka vodiče buď 15 m nebo délka vodiče o kapacitě 2500 pF.Tj. při zachování jmenovité kapacity (kvalitní vodiče) lze prodloužit vzdálenost na 50 m. • Snížením přenosové rychlosti lze prodloužit vzdálenost

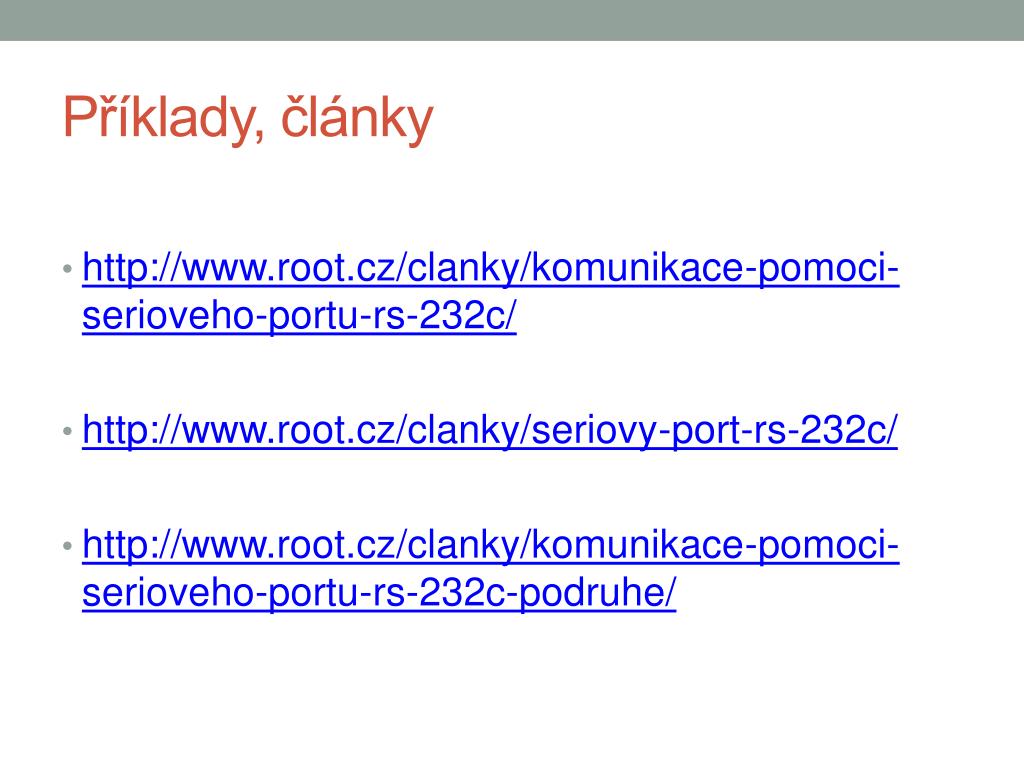

  9. Příklady, články • http://www.root.cz/clanky/komunikace-pomoci-serioveho-portu-rs-232c/ • http://www.root.cz/clanky/seriovy-port-rs-232c/ • http://www.root.cz/clanky/komunikace-pomoci-serioveho-portu-rs-232c-podruhe/

  10. Citace MESSMER, Hans-Peter a Klaus DEMBOWSKI. Hardware: architektura, funkce, programování. Vydání první. Brno: CP Books a.s., 2005. ISBN 80-251-0416-8. OLMR, Vít. HW server představuje: Sériová linka RS232. www.hw.cz[online]. 2005 [cit. 2012-12-08]. Dostupné z: http://www.hw.cz/rozhrani/hw-server-predstavuje-seriova-linka-rs-232.html#null_modem
