  1. A study of shape , surfaces , and color In this problem we study techniques of producing orthographic views

  2. Given a 3D object

  3. Given a 3D object

  4. Given a 3D object

  5. We are to complete the drawings of the 3 orthographic views: the Top, Front , and Right side views

  6. We are to complete the drawings of the 3 orthographic views: the Top, Front , and Right side views

  7. Visualize the cut out parts

  8. Visualize the Hidden Edges

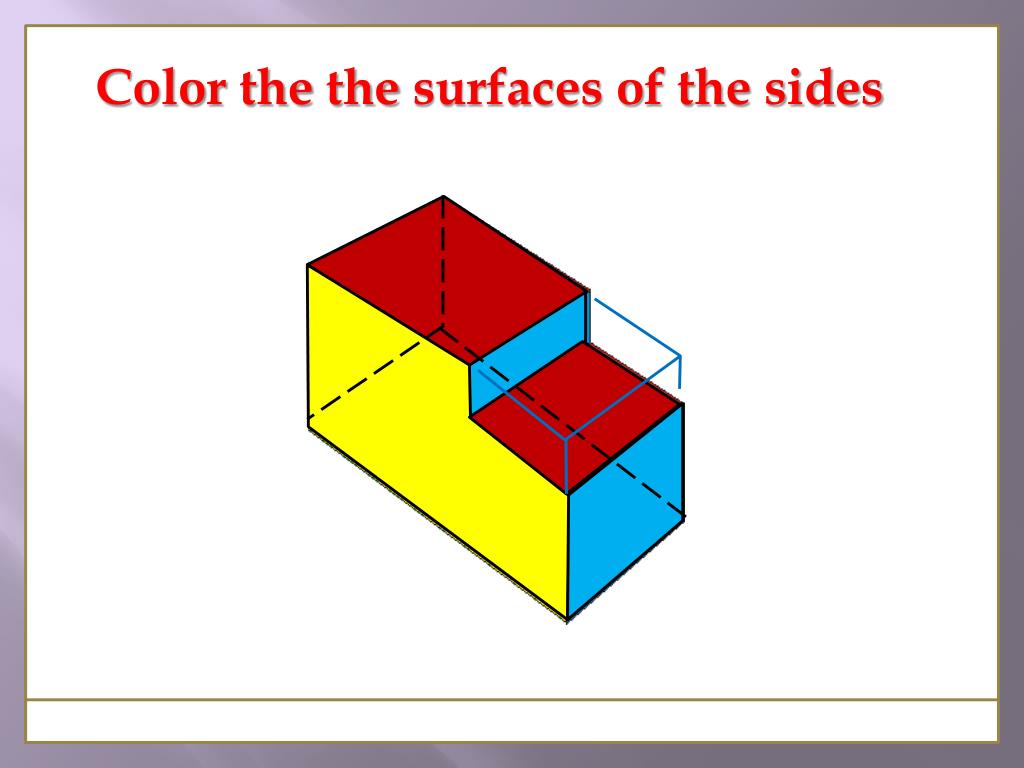

  9. Color the the surfaces of the sides

  10. Visualize the Front Side View Alone 0

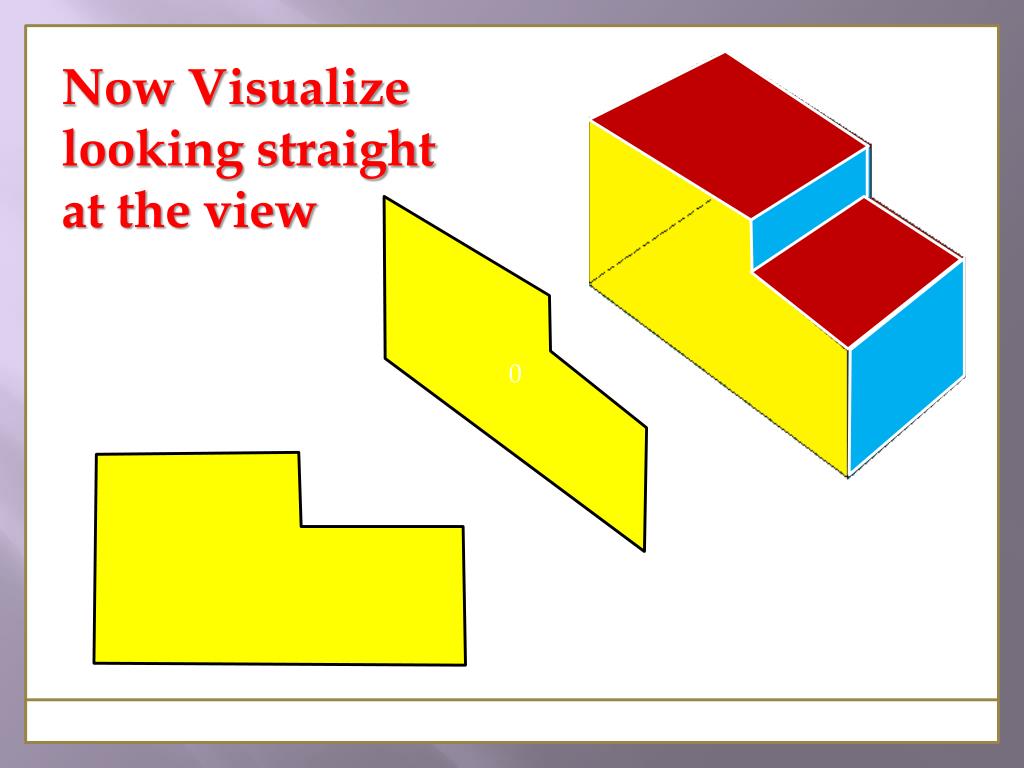

  11. Now Visualize looking straight at the view 0

  12. Now visualize the Top Side View

  13. Now Visualize looking straight at the Top view

  14. Now visualize the Surfaces op the Right Side View

  15. Now Visualize looking straight at the Right Side view

  16. It’s all about Seeing it in your mind’s eye 0
