  1. CPU • Unit Pemprosesan Pusat mengawal operasi komputer • Operasi CPU • Ambil arahan drpd memori • Nyahkod arahan kpd bbrp siri tindakan2 ringkas (Dilakukan oleh instruction decoder) • Melaksanakan arahan dgn melaksana tindakan2 tersebut secara berjujukan. (dilakukan dlm logic control unit)

  2. Sistem Komp Mudah

  3. CPU • CPU kebanyakkannya mengandungi • Arithmetic logic unit (ALU) yg melaksanakan arahan2. • Logic control unit menterjemahkan dan menjujukan arahan2 dan menjanakan bus control signal. • Daftar kegunaan khusus spt program counter (PC) memegang alamat bg arahan berikutnya atau data item utk diambil dari memori. • Daftar kegunaan am digunakan sbg storan sementara bg data binari spt accumulator A, status register dsbgnya.

  4. Memori • Dua tujuan: • Utk menyimpan kod2 binari utk jujukan arahan2 yg mahu komputer laksanakan • Utk menyimpan kod2 binari data yg diguna oleh komp. • Jenis2nya Selaunya ia ada campuran RAM, ROM dan kadangkala peranti storan spt floppy disk, hard disk & optical disk

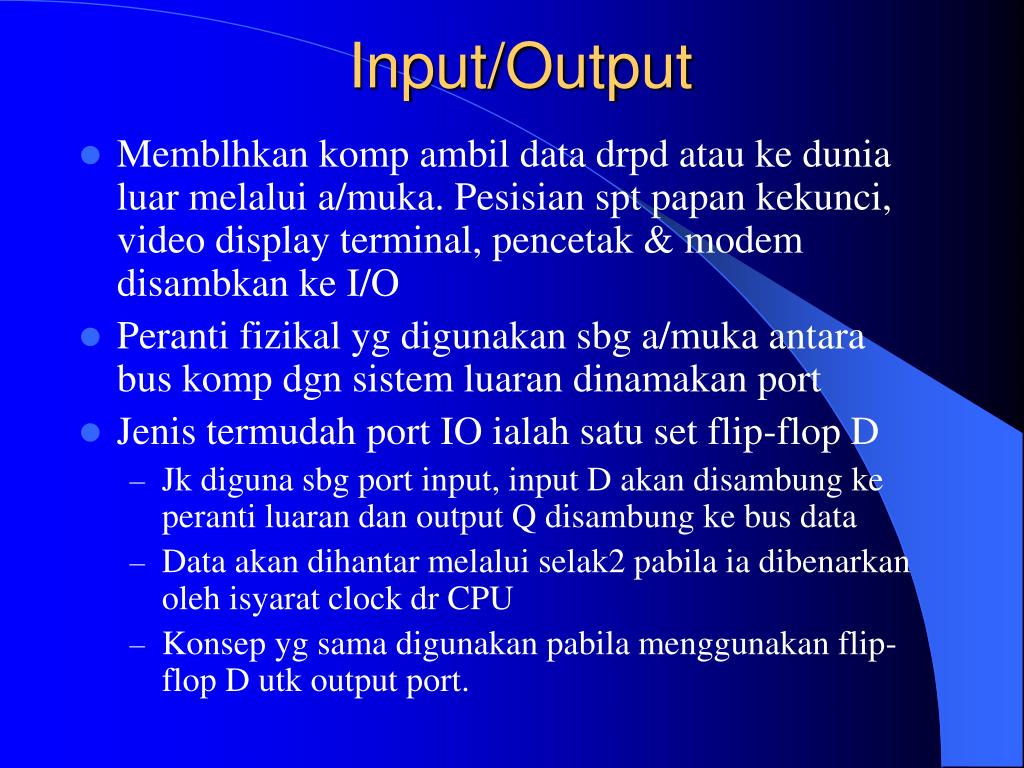

  5. Input/Output • Memblhkan komp ambil data drpd atau ke dunia luar melalui a/muka. Pesisian spt papan kekunci, video display terminal, pencetak & modem disambkan ke I/O • Peranti fizikal yg digunakan sbg a/muka antara bus komp dgn sistem luaran dinamakan port • Jenis termudah port IO ialah satu set flip-flop D • Jk diguna sbg port input, input D akan disambung ke peranti luaran dan output Q disambung ke bus data • Data akan dihantar melalui selak2 pabila ia dibenarkan oleh isyarat clock dr CPU • Konsep yg sama digunakan pabila menggunakan flip-flop D utk output port.

  6. Bus • Bus Alamat • Talian isyarat selari satu arah yg menyambung CPU ke memori • Lebar bus; bil talian (wayar) blh jadi 16, 20, 24, 32, atau 64 talian selari • Pd talian ini CPU menghantar alamat bg lokasi memori yg akan ditulis atau dibaca. • CPU dgn n alamat boleh mengalamat 2n lokasi memori. Cth, CPU dgn 16 talian alamat blh mengalamat 216 atau 65,536 (64K) lokasi memori.

  7. Bus • Bus Data • Lebar bus: 4, 8, 16, 32, atau 64 • Talian isysrat selari dua hala • Kebanyakkan peranti blh disamb ke bus data; ttp hy satu dlm satu masa yg blh dpt output • Sebarang peranti yg disamb ke bus data mesti m’punyai output three-state, mk ia blh disekat jk tidak digunakan. • Apakah three-state output?

  8. Bus • Bus Kawalan • Terdiri dr 4 ke 10 talian isyarat selari • CPU menghantar isyarat keluar ke bus kawalan utk m’benarkan output bg memori yg dialamat atau port peranti. • Isyarat2 bus kawalan yg biasa: baca memori, tulis memori, baca IO dan tulis IO.

  9. Bus • Utk membaca byte of data drpd lokasi memori, sbg cth, mengandungi aktiviti berikut: • CPU m’hantar keluar alamat memori bg byte yg diperlukan ke dlm bus alamat • CPU m’hantar keluar isyarat ‘baca memori’ ke dlm bus kawalan. • Isyarat ‘baca memori’ memblhkan peranti memori yg dialamatkan mengeluarkan data word ke dlm bus data • Data word dr memori akan bergerak sepanjang bus data ke CPU.

  10. HW, SW & FW • Hardware adalah peranti fizikal dan litar bg komp • Software merujuk kpd tulisan aturcara utk komp • Firmware adalah sebutan yg diberi kpd aturcara yg disimpan dlm ROM atau peranti lain yg menyimpannya secara kekal.
