  1. Pemrograman Internet Mobile Antonius R.C, S.Kom, M.Cs Wireless Access Protocol

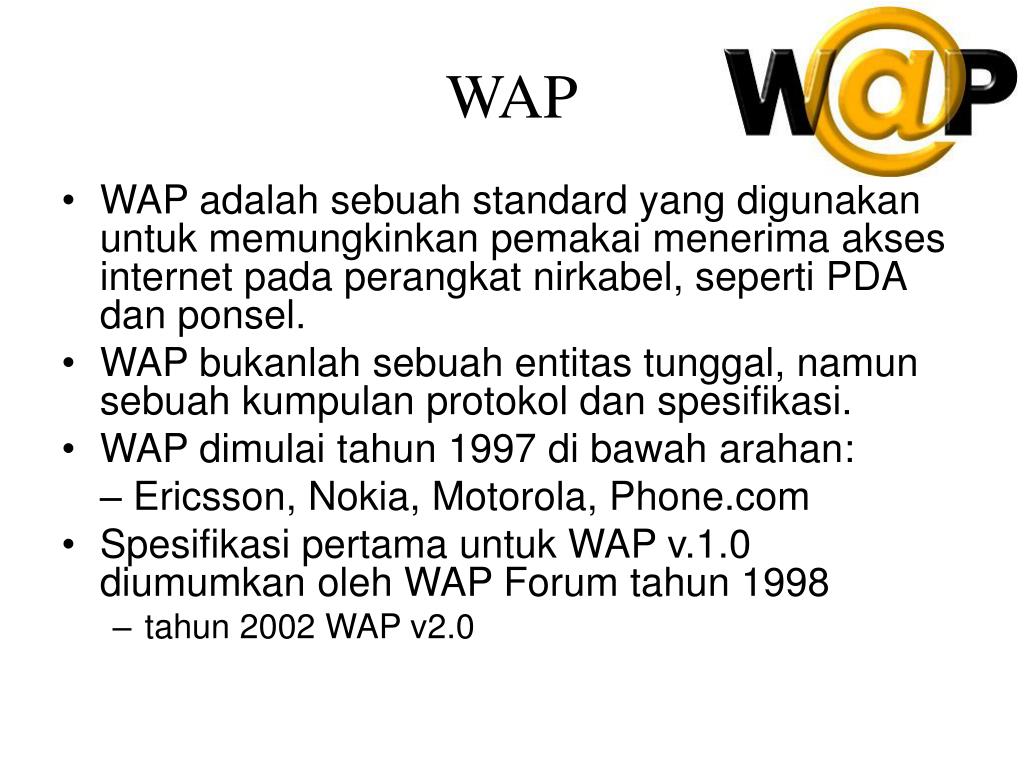

  2. WAP • WAP adalah sebuah standard yang digunakan untuk memungkinkan pemakai menerima akses internet pada perangkat nirkabel, seperti PDA dan ponsel. • WAP bukanlah sebuah entitas tunggal, namun sebuah kumpulan protokol dan spesifikasi. • WAP dimulai tahun 1997 di bawah arahan: – Ericsson, Nokia, Motorola, Phone.com • Spesifikasi pertama untuk WAP v.1.0 diumumkan oleh WAP Forum tahun 1998 • tahun 2002 WAP v2.0

  3. Wapforum.org • Didirikan oleh Ericsson, Motorola, Nokia, Phone.com • Tahun 2000 memiliki 450 anggota, terdiri dari pabrik handset, penyedia layanan nirkabel, ISP, perusahaan Software di bidang industri nirkabel • Tujuan • Memberikan layanan Internet ke perangkat nirkabel • Memungkinkan aplikasi berskala lebih luas terhadap berbagai macam transport dan tipe piranti • Tidak bergantung dari standard komunikasi nirkabel, seperti GSM, CDMA IS-95, TDMA IS-136, sistem 3G (UMTS, W-CDMA)

  4. Teknologi WAP • Konsep WAP adalah menghubungkan dua industri, Internet dan Wireless • Peralatan yang mendukung WAP: ponsel, pager, smart phone, communicator • Jenis aplikasi WAP: customer care, notifikasi pesan, call management, email, cuaca, olaraga, hiburan, bahkan memudahkan e-commerce => m-commerce • Kecepatan koneksi WAP 1.0 maks 9600 bps… • Untuk jaringan 3G = 20-30 Kbps • Bahasa WAP = WML

  5. Ilustrasi Kerja WAP

  6. Arsitektur WAP

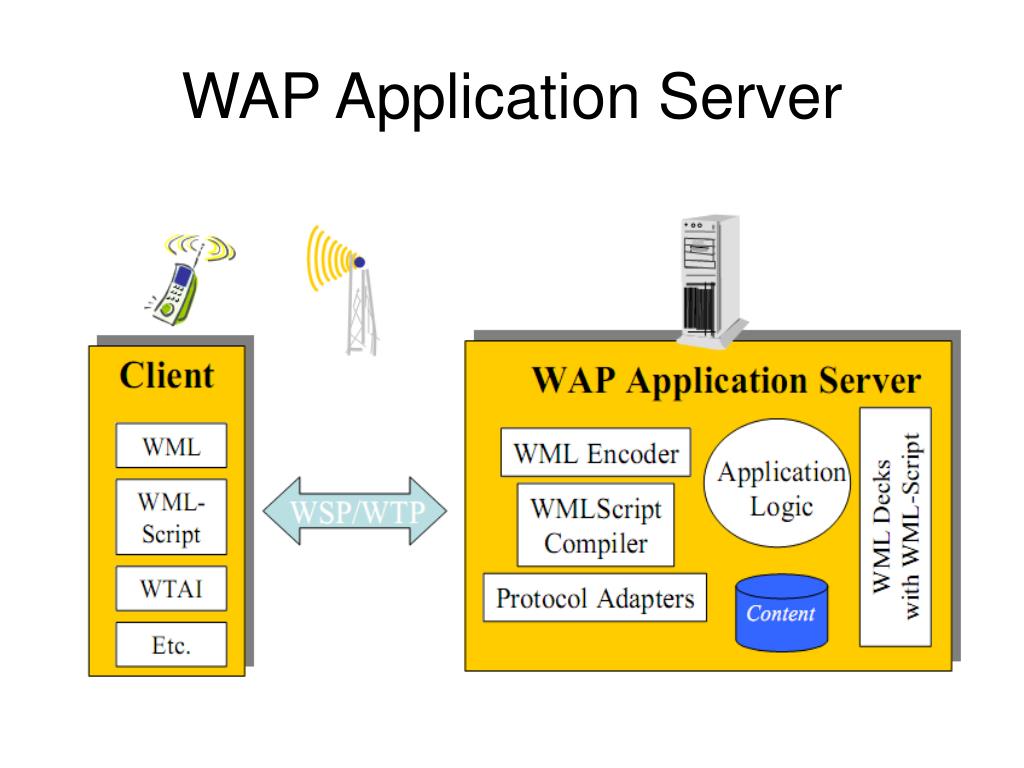

  7. WAP Application Server

  8. Perbandingan • OSI: • Application • Presentation • Session • Transport • Network • Data Link • Physical • Wired: • HTTP • Netbios • TCP & UDP • IP • Ethernet • UTP • WAP: • WAE • WSP & WTP • WTLS, UDP, WDP • IP/GPRS • PPP • Bearers

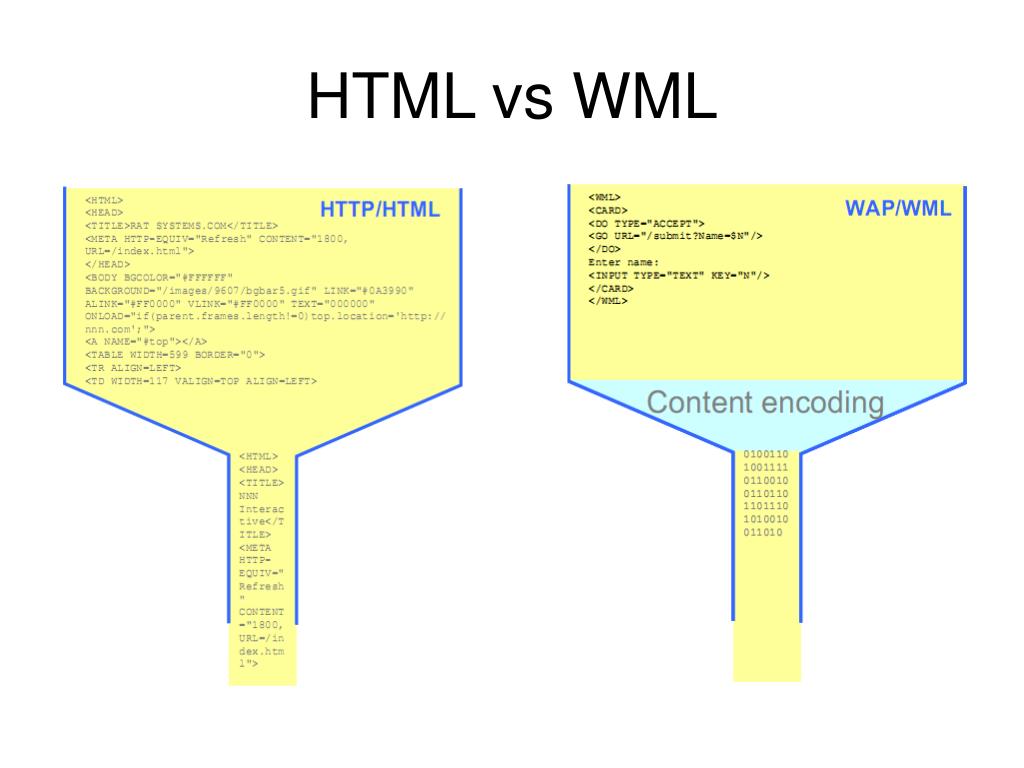

  9. HTML vs WML

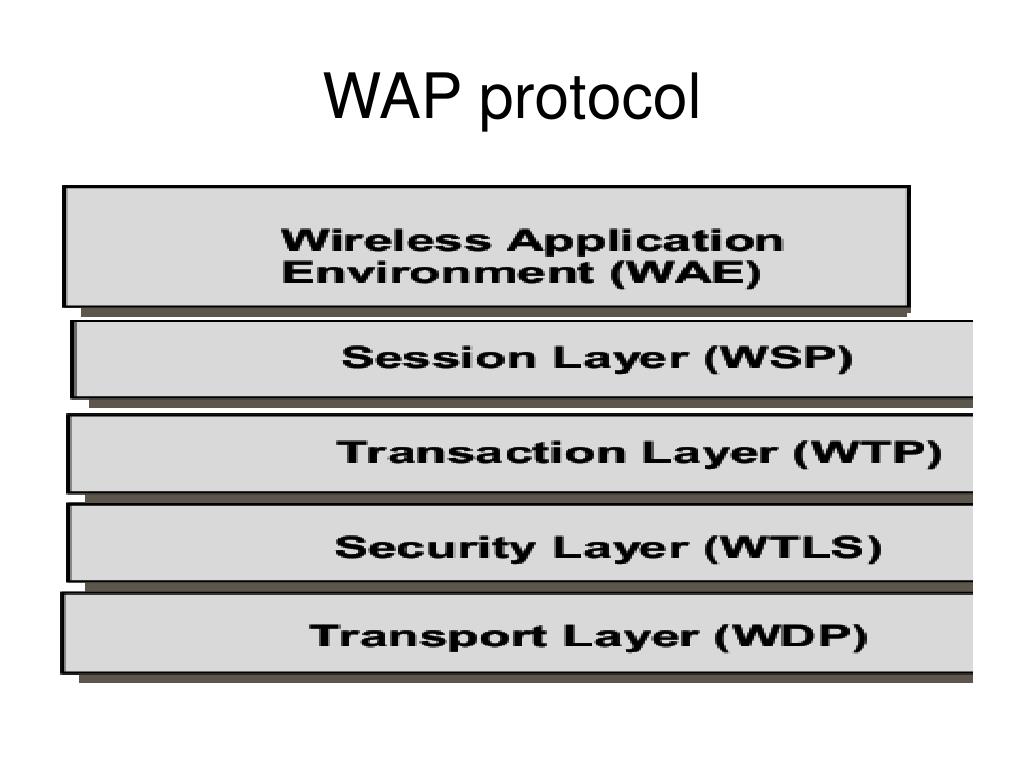

  10. WAP protocol

  11. Beberapa istilah… • WAP • Wireless Application Protocol • Protokol transmisi aplikasi nirkabel • WML & WMLscript • Wireless Markup Language • Format standar untuk membuat dokumen/aplikasi berbasis WAP • Bahasa markup yang didasarkan pada XML • Didesain untuk menampilkan content dan antarmuka serta interaksinya pada perangkat nirkabel • HDML • Handheld Device Markup Language • Sebagai dasar bagi terciptanya WML • Dirancang oleh phone.com (yang juga merupakan anggota WAP Forum)

  12. Beberapa Istilah • WDP : WAP Datagram Protocol • layer transport yang digunakan untuk mengirim dan menerima pesan/data melalui segala macam pembawa pesan di jaringan, termasuk SMS, USSD, CSD, CDPD, IS-136 paket data dan GPRS. • WTLS : Wireless Transport Layer Security • sebuah layer keamanan yang menyediakan kemampuan enkripsi sehingga keamanan transaksi yang dibutuhkan oleh aplikasi seperti e-commerce dapat terpenuhi.

  13. Tujuan WTLS • Menyediakan privacy • Data yg dikirim dapat dimengerti oleh pengirim dan penerima • Data integrity • Data yg dikirim antar aplikasi tidak mengalami kerusakan dan perubahan • Auntentikasi antara dua aplikasi yang saling berkomunikasi • Melakukan handshaking • Membuat jalur komunikasi dua arah secara private, sblm melakukan transfer data • DOS protection • Melakukan deteksi dan reject data yg tidak sesuai dengan verifikasi • Optimaliasi penggunaan channel berbandwidth rendah • Kompresi

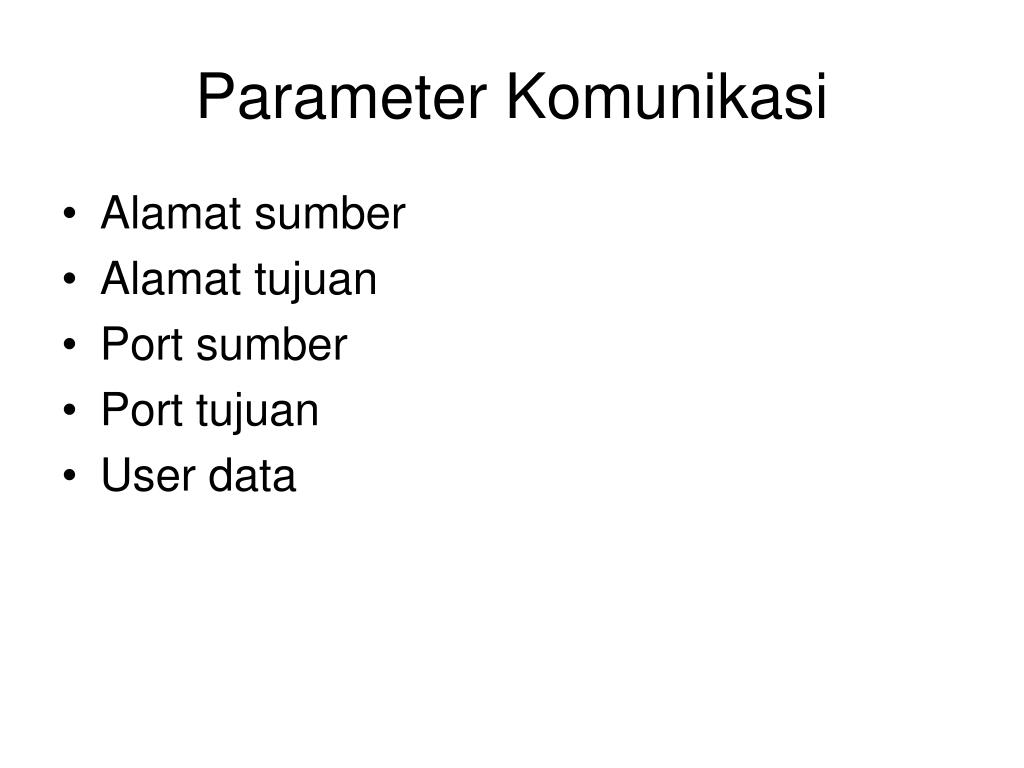

  14. Parameter Komunikasi • Alamat sumber • Alamat tujuan • Port sumber • Port tujuan • User data

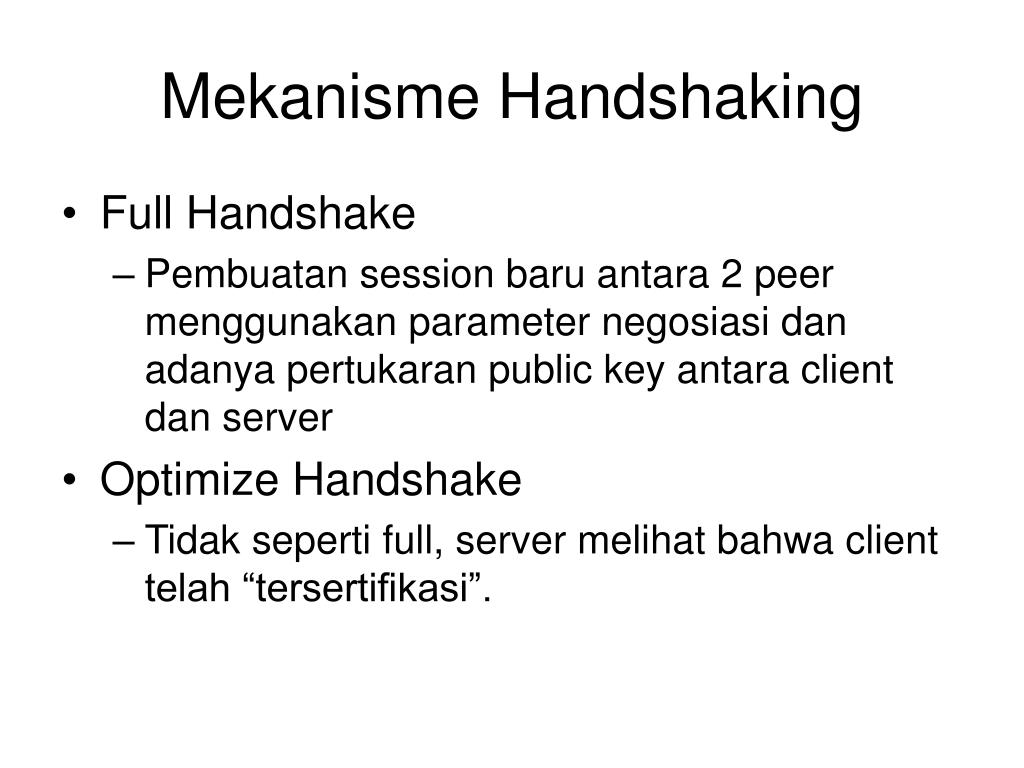

  15. Mekanisme Handshaking • Full Handshake • Pembuatan session baru antara 2 peer menggunakan parameter negosiasi dan adanya pertukaran public key antara client dan server • Optimize Handshake • Tidak seperti full, server melihat bahwa client telah “tersertifikasi”.

  16. Beberapa Istilah .. • WTP : WAP Transaction Protocol • Layer pendukung transaksi saat browsing. Layer ini menambahkan reliability ke datagram service yang disediakan oleh WDP. • WSP : WAP Session Protocol • layer yang menyediakan sesi layer lightweight untuk efisiensi pertukaran data diantara aplikasi • Untuk inisialisasi protokol, konfigurasi, dan error condition, manajemen session, interrupt, asynchronous connection. • HTTP Interface • untuk melayani penerimaan WAP content dari internet menggunakan ponsel.

  17. Keuntungan WTP • Memperbaiki reliability pada layanan datagram • Menyediakan fungsi retransmission dan acknowledgement • Memperbaiki efisiensi pada transaksi connection oriented • WTP didesain untuk berbagai layanan transaksi, misalnya “browsing”

  18. Fungsi WTP • Transaction handling • Re-transmission • Duplicate removal • Acknowledgement • Concatenation dan separation • Memungkinkan mengirim multiple WTP protocol data unit (PDU) • Tipe Message pada WTP: • Data message • Control message

  19. Jenis Transaksi • Kelas 0: unreliable one way request • Pengiriman datagram secara unreliable tanpa ACK atau resend • Kelas 1: reliable one way request • Message dikirim dan penerima menerima ACK sehingga pesan diketahui sampai • Kelas 2: reliable two way request reply transaction • Memungkinkan suatu session WSP terdiri dari beberapa tipe transaksi

  20. WAE • WAE untuk developer: • Merupakan lingkungan pengembangan yang tidak bergantung pada jaringan • Berisi WML • Dirancang untuk fleksibel dan interoperabilitas • Sasaran: • piranti narrowband, seperti ponsel dan PDA • Tidak bergantung pada merk piranti • Digunakan untuk bandwidth yang rendah • Didasarkan pada model pemrograman Web • Cocok dalam infrastruktur Internet • Terbuka untuk evolusi teknologi mendatang

  21. Elemen utama WAE • WAE user agent (browser) • Software sisi client untuk menampilkan konten pd user • Bisa menginterpretasikan WML dan WMLS • Content generator • Berupa software di server untuk menghasilkan format sesuai standar konten • Standard Content • Berupa standar bahasa: WML dan WMLS • Wireless Telephony Application (WTA) • Fungsi menerima telepon

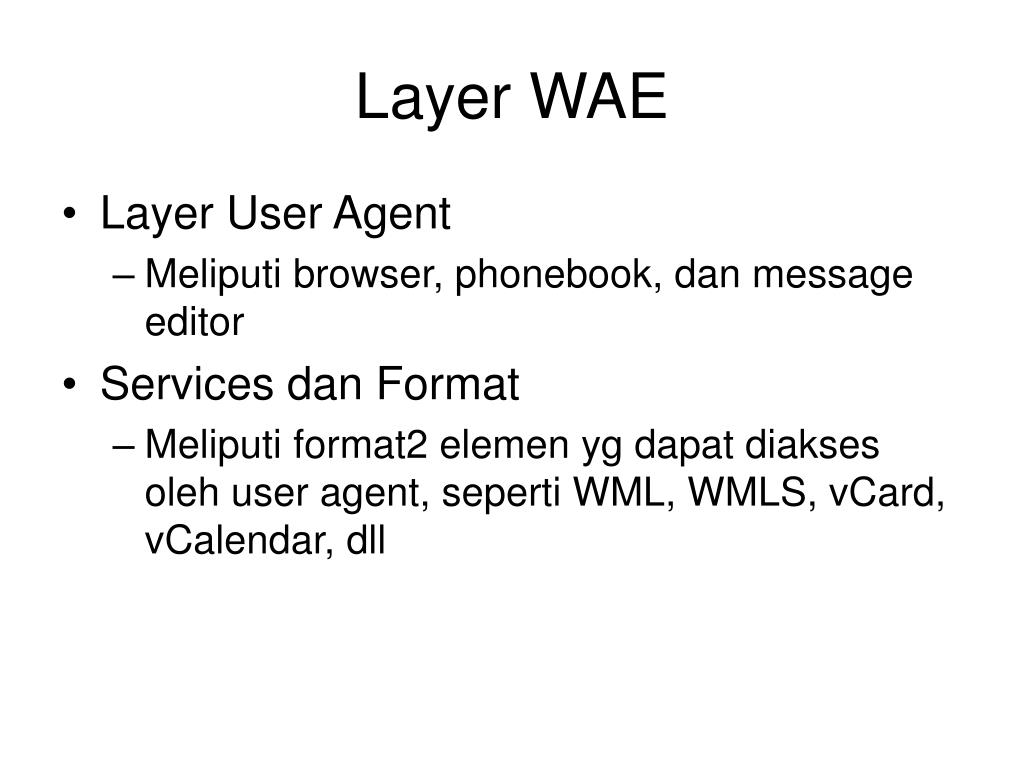

  22. Layer WAE • Layer User Agent • Meliputi browser, phonebook, dan message editor • Services dan Format • Meliputi format2 elemen yg dapat diakses oleh user agent, seperti WML, WMLS, vCard, vCalendar, dll

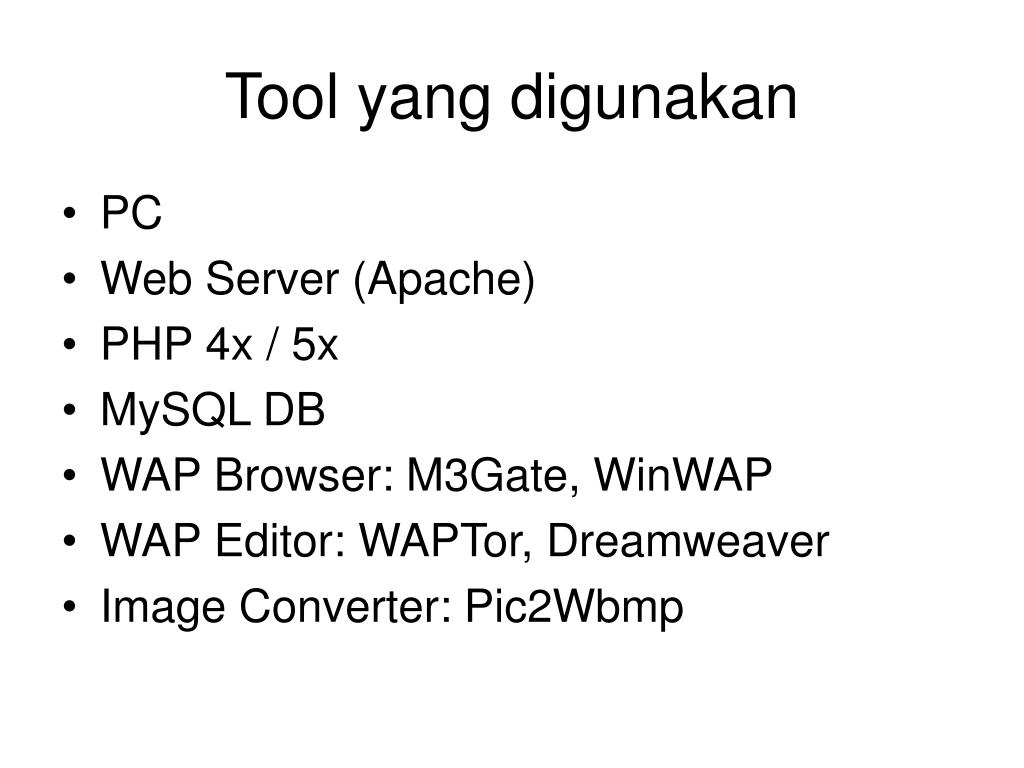

  23. Tool yang digunakan • PC • Web Server (Apache) • PHP 4x / 5x • MySQL DB • WAP Browser: M3Gate, WinWAP • WAP Editor: WAPTor, Dreamweaver • Image Converter: Pic2Wbmp

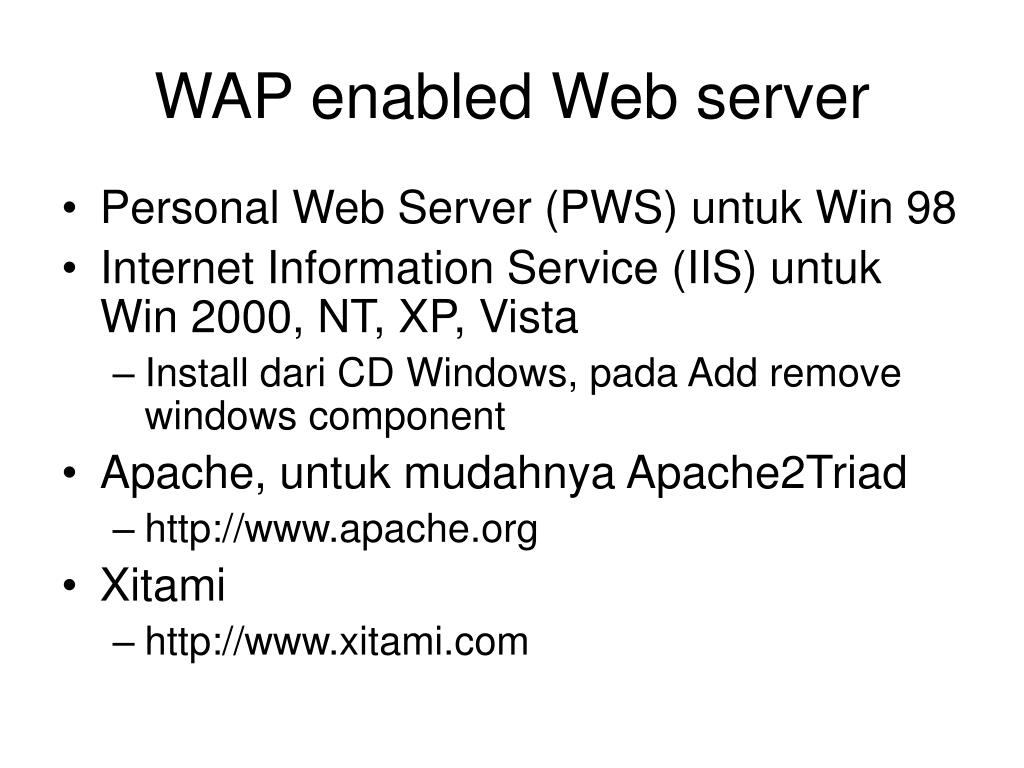

  24. WAP enabled Web server • Personal Web Server (PWS) untuk Win 98 • Internet Information Service (IIS) untuk Win 2000, NT, XP, Vista • Install dari CD Windows, pada Add remove windows component • Apache, untuk mudahnya Apache2Triad • http://www.apache.org • Xitami • http://www.xitami.com

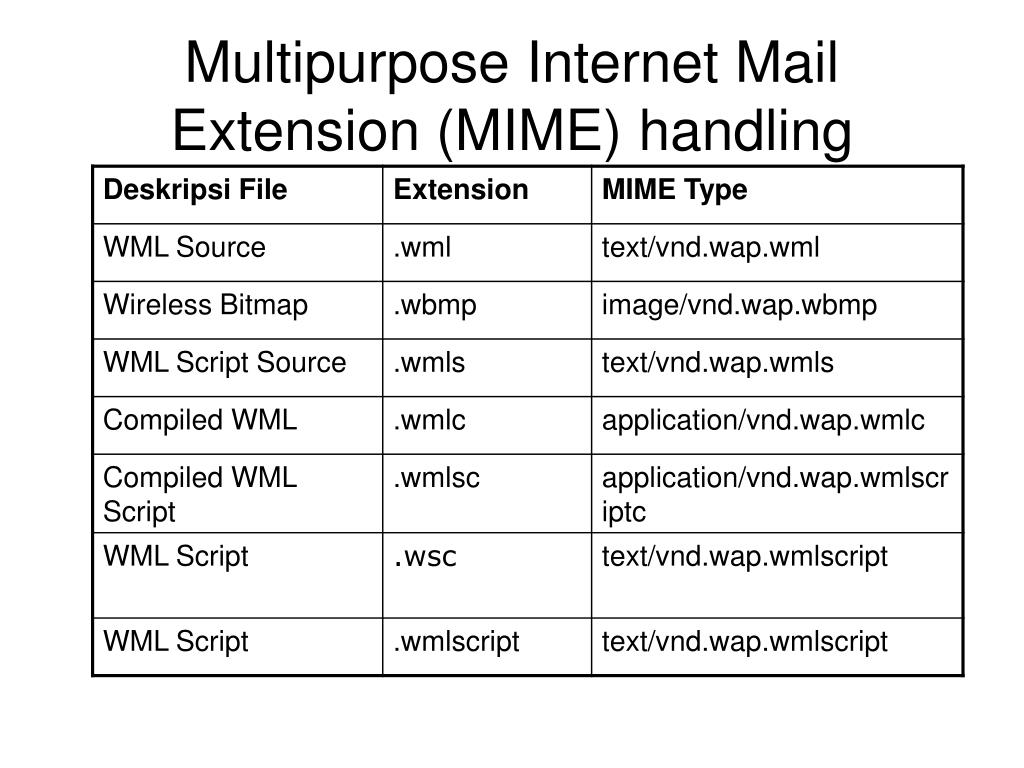

  25. Multipurpose Internet Mail Extension (MIME) handling

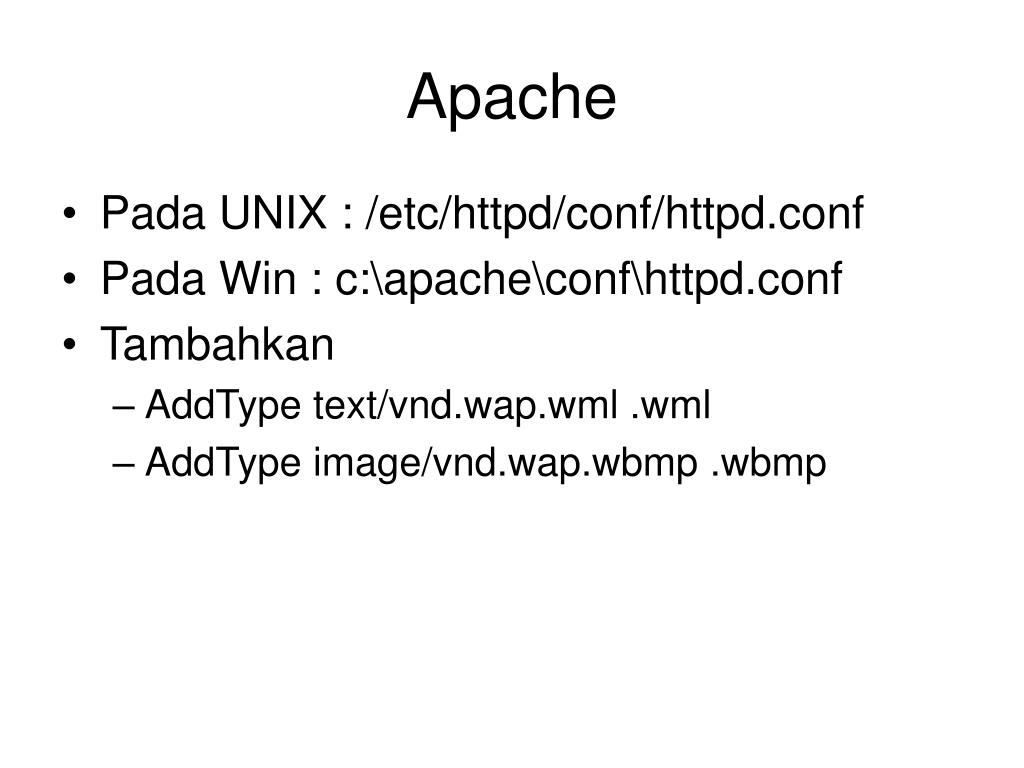

  26. Apache • Pada UNIX : /etc/httpd/conf/httpd.conf • Pada Win : c:\apache\conf\httpd.conf • Tambahkan • AddType text/vnd.wap.wml .wml • AddType image/vnd.wap.wbmp .wbmp

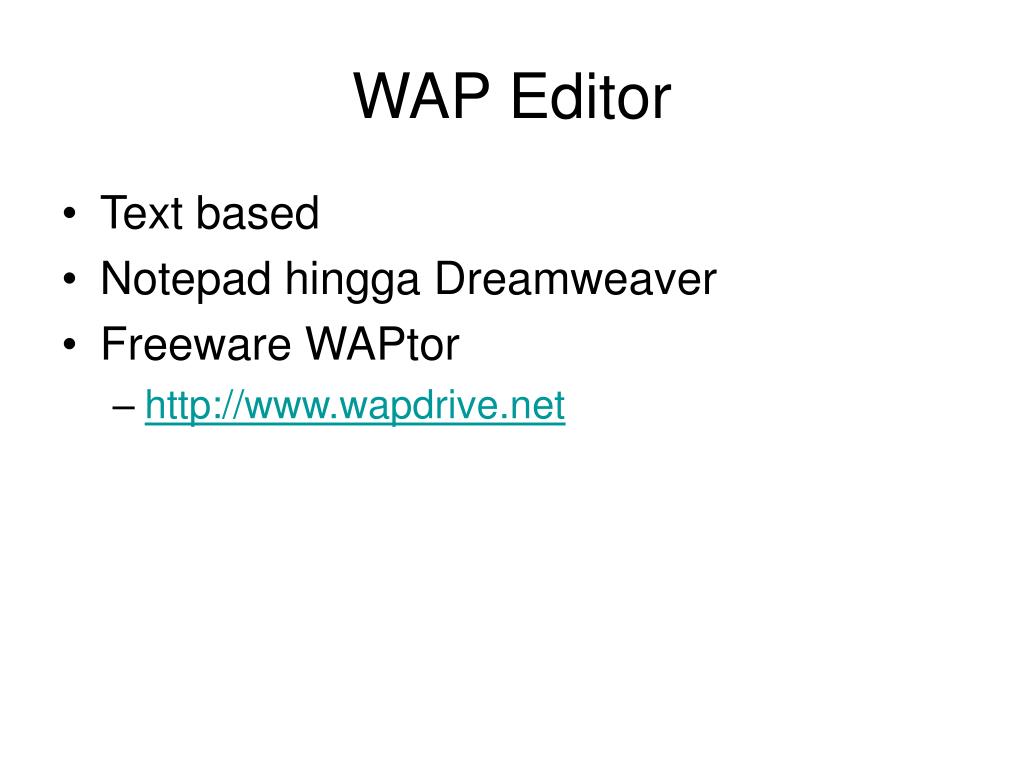

  27. WAP Editor • Text based • Notepad hingga Dreamweaver • Freeware WAPtor • http://www.wapdrive.net

  28. WAP Mini-Browser

  29. WinWAP

  30. NEXT • WML
