1. Dağıtım Şebekelerinde Koruma Çözümlerimiz ve Hat diferansiyel koruma

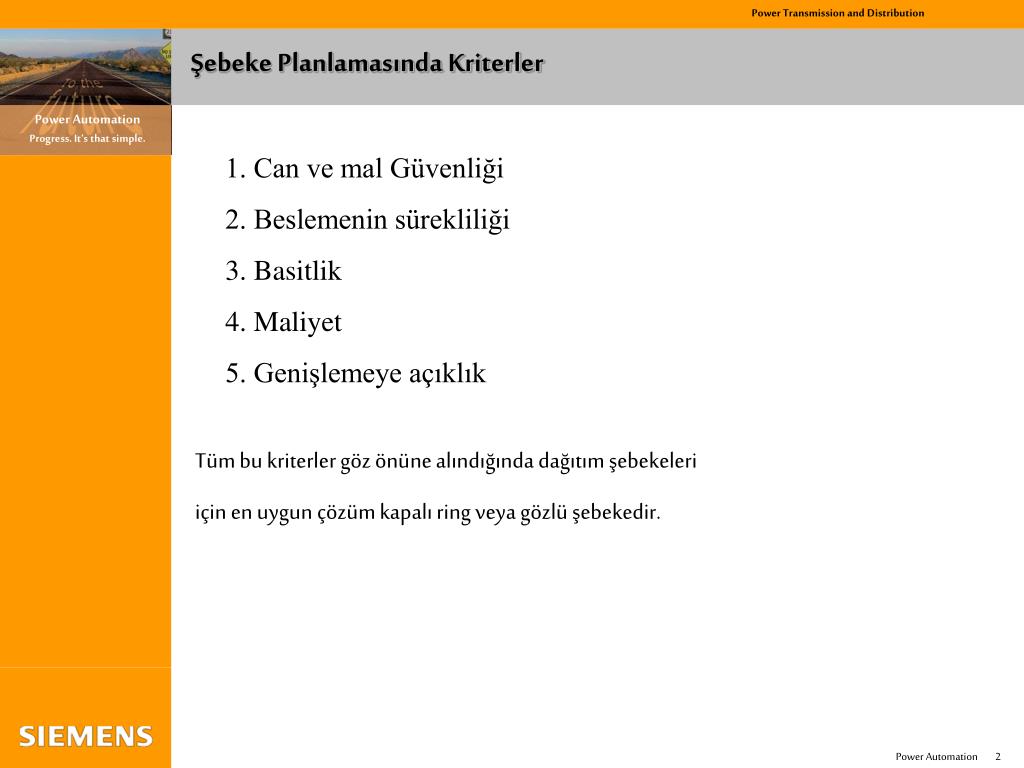

2. Şebeke Planlamasında Kriterler 1. Can ve mal Güvenliği 2. Beslemenin sürekliliği 3. Basitlik 4. Maliyet 5. Genişlemeye açıklık Tüm bu kriterler göz önüne alındığında dağıtım şebekeleri için en uygun çözüm kapalı ring veya gözlü şebekedir.

3. B A C D A’ Kapalı Ring Sistemi Yukarıdaki kapalı ring sistemi aşağıdaki gibi modellenebilir; Ancak klasik yöntemlerle koruma yapılamaz!!!

4. B A C D A’ Alternatif-1: Yönlü Koruma 4 1 3 2 2 3 1 4 Zaman kademesi Yön elemanı Sınırlı sayıda Trafo Merkezi Çok uzun açma süreleri Bara arızalarında daima diğer istasyon röleleri açar Gerilim darbelerine duyarsız şebekelere uygun Stabilite problemi olmayan şebekelere uygun

5. B A C D A’ Alternatif-2: Yönlü Koruma Yön karşılaştırmalı blokaj 11 111 1 1 1 Zaman kademesi 50 50 50 50 50 50 50 50 Yön elemanı Sınırsız sayıda Trafo Merkezi 300-500 ms açma süreleri Bara arızalarında zone dışı değil daima açar Diğer istasyon röleleri back-up görevi yapar Gerilim darbelerine duyarsız şebekelere uygun Stabilite problemi olmayan şebekelere uygun

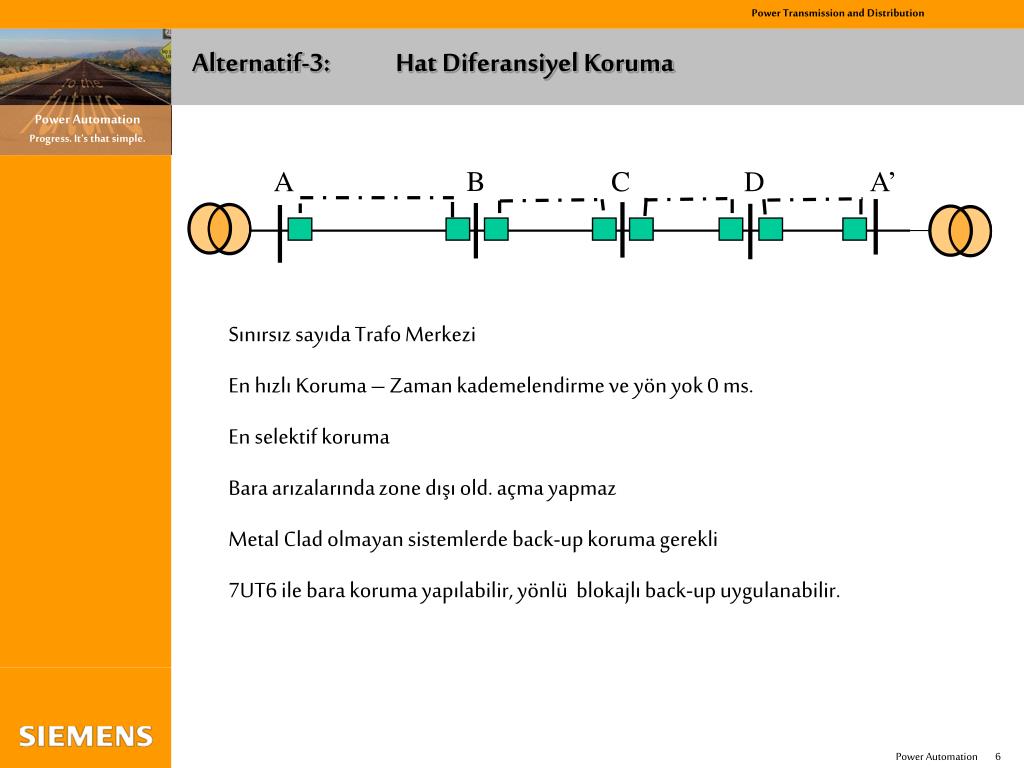

6. B A C D A’ Alternatif-3: Hat Diferansiyel Koruma Sınırsız sayıda Trafo Merkezi En hızlı Koruma – Zaman kademelendirme ve yön yok 0 ms. En selektif koruma Bara arızalarında zone dışı old. açma yapmaz Metal Clad olmayan sistemlerde back-up koruma gerekli 7UT6 ile bara koruma yapılabilir, yönlü blokajlı back-up uygulanabilir.

7. B A C D A’ Alternatif-4: Mesafe Koruma Sınırsız sayıda Trafo Merkezi Hızlı Koruma Selektif koruma Bara arızalarında zone dışı değil daima açar Diğer istasyon röleleri back-up görevi yapar Kısa hatlarda tele-protection gerekir (PUTT, POTT vb.)
