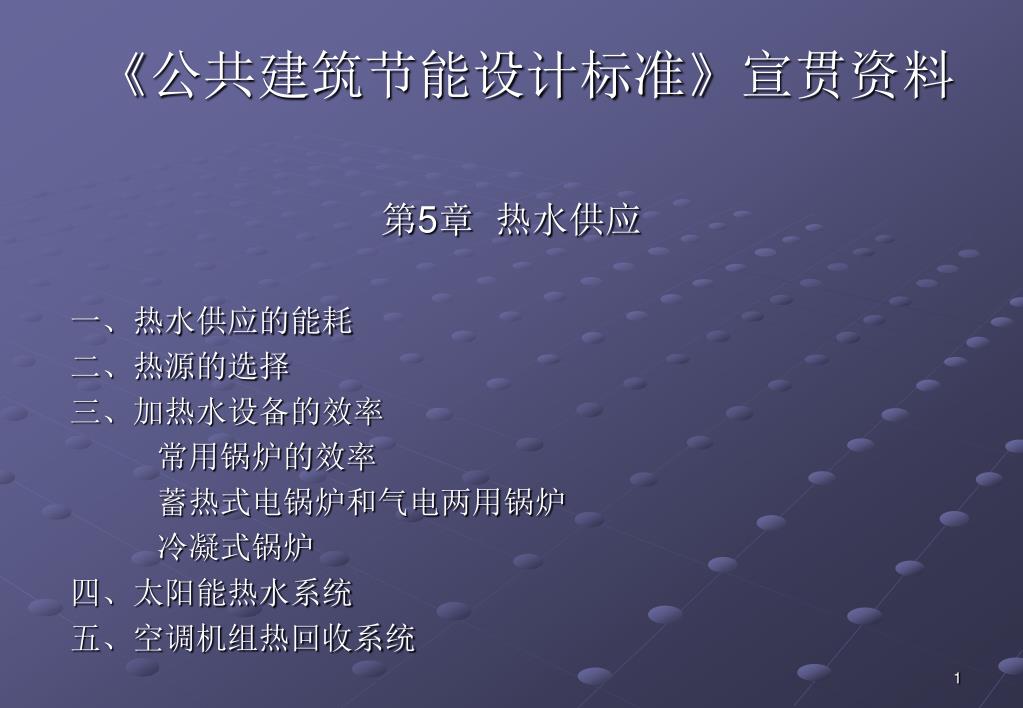

1. 《公共建筑节能设计标准》宣贯资料 第5章 热水供应 一、热水供应的能耗 二、热源的选择 三、加热水设备的效率 常用锅炉的效率 蓄热式电锅炉和气电两用锅炉 冷凝式锅炉 四、太阳能热水系统 五、空调机组热回收系统

2. 一、 热水供应的能耗 上海地区公共建筑的能耗： 夏季 电动水冷空调机组供冷 冬季 采暖需热 生活热水 锅炉供热

3. 旅馆建筑的能耗分布 在旅馆建筑中热水供应的全年能耗占总能耗的30％左右

4. 二、热源的选择 建议按以下顺序选择热源： 1、余热、废热利用 2、可再生能源利用（太阳能、地热等） 3、区域锅炉房和热-电联产的供热 4、空调机组产生或回收的热能 5、专用燃气、燃油的热水器或锅炉 6、利用低谷电的蓄热锅炉

5. 上海市区域供热分布状况 1.吴泾热电公司 9.上海莘庄工业区热力公司 2.外高桥热电公司 10.吴淞中远热力公司（化工局） 3.石洞口热力公司 11.桃浦热力公司 4.杨浦发电厂供热中心 12.陆家嘴胜康热力公司 5.南市电厂供热所 13.金山石化热电公司（曹泾） 6.浦东美亚金桥热力公司 14.闵行区中心医院热电联产 7.青浦中纺城热力公司 15.张江高科园区热力中心 8.高桥石化热电公司

6. 三、加热水设备的效率 • 5.0.2明确提出了燃油、燃气的热水锅炉或热水器的热效率均应大于80％。 • 我们建议加热水设备的效率向85％～90％的更高热效率靠近。

7. 富斯达热水锅炉技术参数表

8. CWNS双良贯流锅炉型号及性能参数

9. CWNS双良大型燃油、燃气热水器功率为20万kcal/h～225万/kcal/hCWNS双良大型燃油、燃气热水器功率为20万kcal/h～225万/kcal/h • 受热部位为常压 热媒水容器内压力始终与大气压力相等。 • 热效率高 排烟温度低于160℃。热效率高达92％。 • 运行自动化 随着负荷的波动，热烧器会自动调节燃烧功率。 • 安全可靠 高温保护 水位过低保护 排烟高温保护 燃烧器安全保护

10. 广安牌电热锅炉、气-电锅炉主要用户

11. 冷凝式锅炉含义 将锅炉排烟的温度降低，水蒸气冷凝下来。 利用释放出来的潜热，热效率可达100％以上。 公式η＝Qgl+ΔQ×100 Ql Qgl—锅炉的有效利用热 Ql —输入燃料的发热 ΔQ—水蒸气的凝结放出的热 与燃料种类有关 与回水温度有关 陕北天然气，凝结全部水蒸气，锅炉效率增加11.79％

12. 冷凝式锅炉的发展 欧洲70年代开始研制 荷兰 1995年住宅供热230万台，节约20亿M3/全年 法国 2000年冷凝式锅炉占全部供热锅炉50％ 英国 北海天然气开采和利用，50％住宅用 德国 生产冷凝式锅炉的主要国家 冷凝器材质：铬－镍－铜合金钢 美国 比欧洲晚了十年 中国 比欧洲晚了三十年，现在已经引入了生产线

13. 冷凝式锅炉与燃油锅炉的污染物排放比较德国产品(1000kW)一年的污染物排放量kg冷凝式锅炉与燃油锅炉的污染物排放比较德国产品(1000kW)一年的污染物排放量kg

14. 冷凝式锅炉原理示意图

15. 烟气余热回收冷凝器

16. 冷凝式余热回收锅炉技术参数表

17. 四、太阳能热水系统示意图

18. 太阳能游泳池 1、集热板集热效率高，可达60％以上； 2、能和建筑完美结合； 3、安装方便，可靠性高，易于维护； 4、使用寿命长，保质期达10年，使用寿命可达20年以上； 5、价格便宜，回收期短。 太阳能光电系统 将太阳能转换成电能的系统： 太阳能光电板 蓄电池 控制器

19. 五、压缩式制冷机组热回收系统原理图

20. 热回收系统的节能潜力 制冷机排放热量为制冷量的1.1～1.2倍 回收其中的25％就可以满足旅馆生活用热水 热回收的效益 1 少用或不用锅炉 使用水冷机组可以5个月停开锅炉 使用风冷机组全年停开锅炉 2 制冷效率提高1/8～1/6 冷却塔风机功率也随之下降 3 减少热岛效应 减少环境污染

21. 谢 谢 大 家！ 徐吉浣 同济大学热能工程系 上海太平洋能源中心 TEL/FAX:55964033
