  1. Datamaskinens komponenter og virkemåte IKT for lærere 15.11.2007 Kjetil Østereng

  2. Plan for dagen • 17.15 – 19.00: Teori • 19.00 – 20.30: Praktisk utforsking av PCen • 20.30 – 21.00: Oppsummering

  3. På innsiden av maskinen

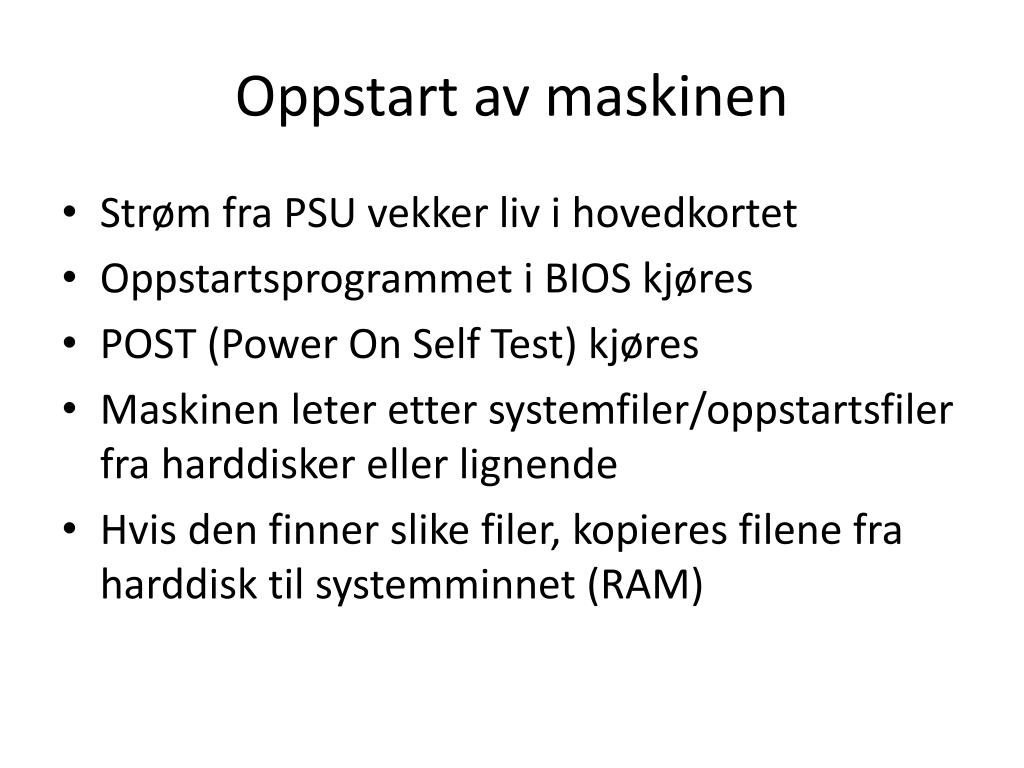

  4. Oppstart av maskinen • Strøm fra PSU vekker liv i hovedkortet • Oppstartsprogrammet i BIOS kjøres • POST (Power On Self Test) kjøres • Maskinen leter etter systemfiler/oppstartsfiler fra harddisker eller lignende • Hvis den finner slike filer, kopieres filene fra harddisk til systemminnet (RAM)

  5. Hovedkort • På engelsk ”motherboard” • Alle viktige komponenter kobles til hovedkortet • Inneholder også brikkesettet, ansvarlig for kommunikasjonen mellom CPU, RAM og innstikkskort

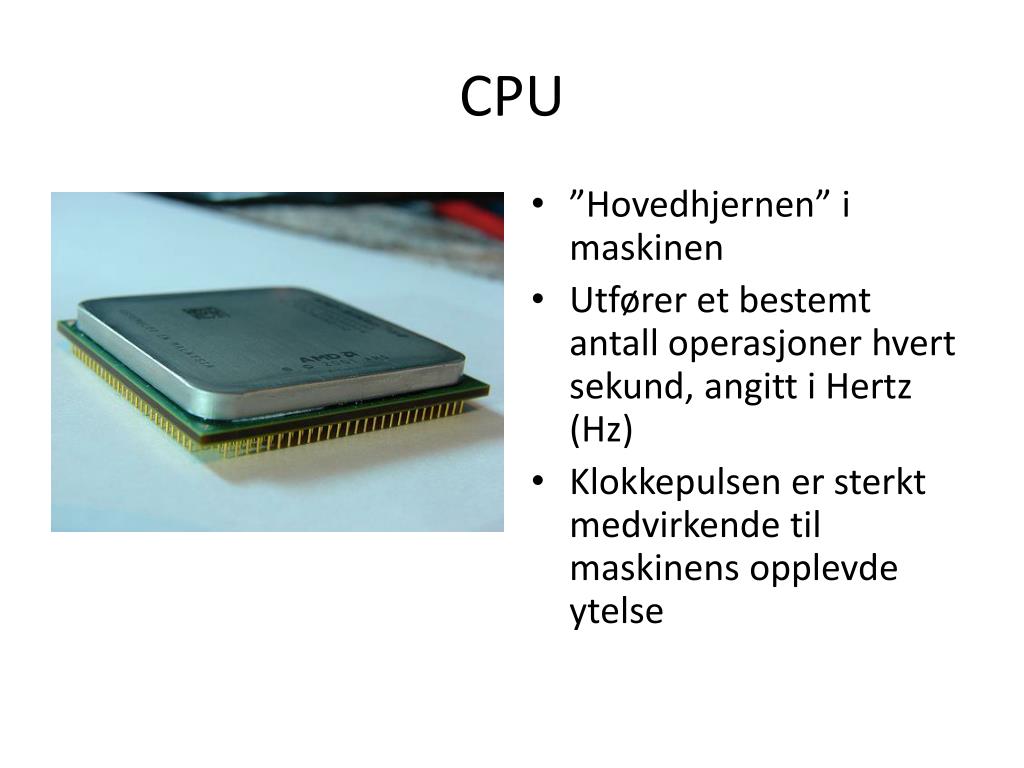

  6. CPU • ”Hovedhjernen” i maskinen • Utfører et bestemt antall operasjoner hvert sekund, angitt i Hertz (Hz) • Klokkepulsen er sterkt medvirkende til maskinens opplevde ytelse

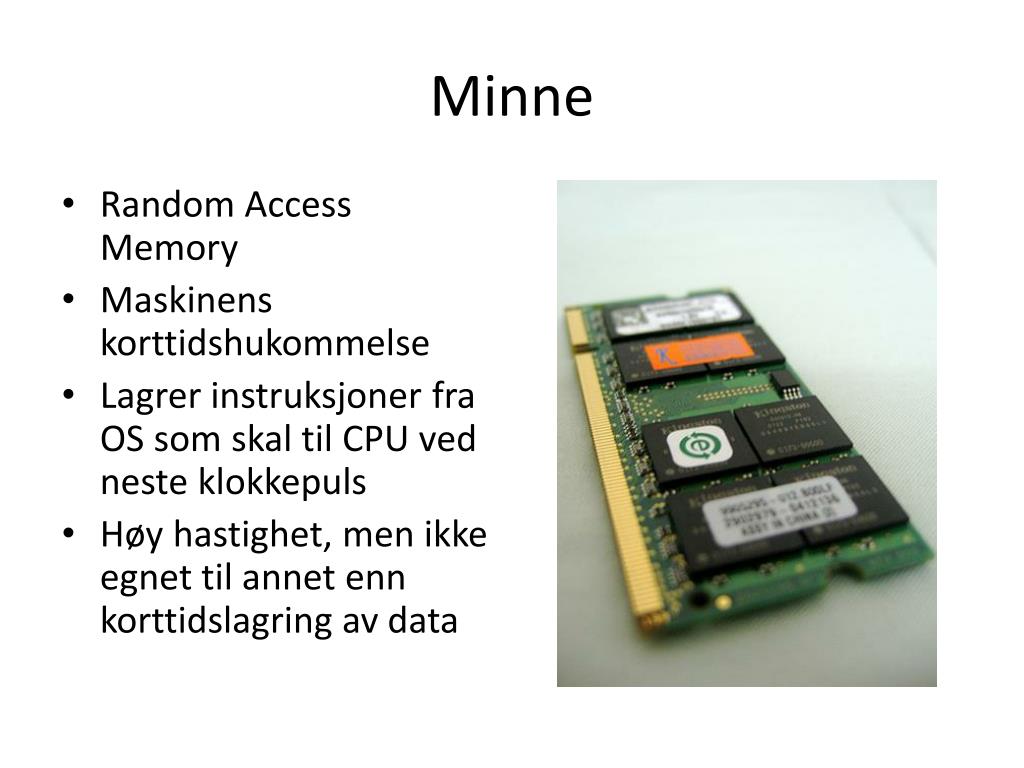

  7. Minne • Random Access Memory • Maskinens korttidshukommelse • Lagrer instruksjoner fra OS som skal til CPU ved neste klokkepuls • Høy hastighet, men ikke egnet til annet enn korttidslagring av data

  8. Lagringsenheter • Harddisk • Flashlagring (solid state) • Internt • Eksternt • Optiske medier • CD-rom • DVD • HD-DVD/BlueRay

  9. Harddisk Rotasjonsmotor Magnestiske plater Lese- og skrivehode

  10. Solid statedisc

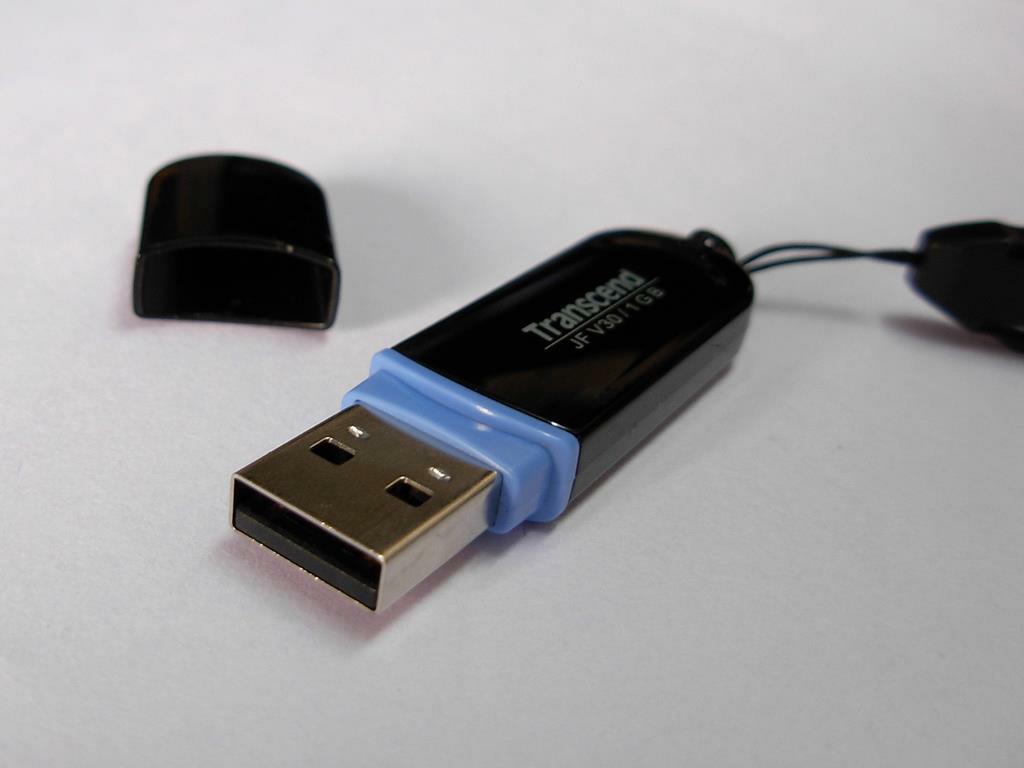

  11. Flashminne

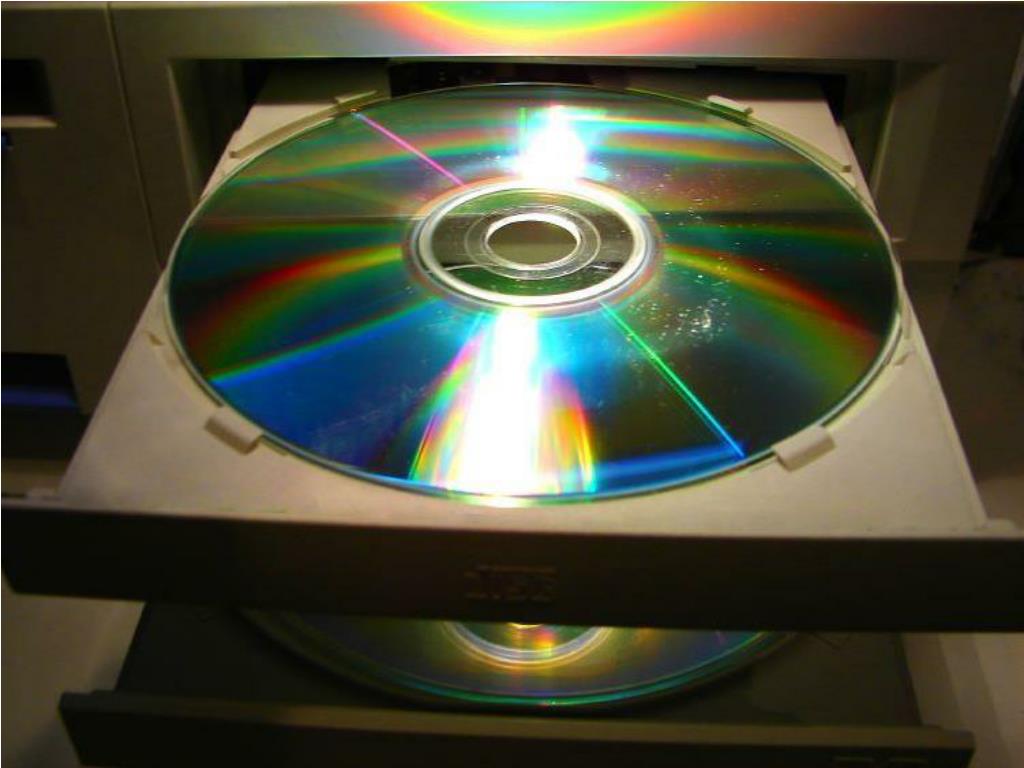

  12. Optiske medier

  13. Busser • Maskinens kollektivtransport • Frakter data mellom CPU, minne og harddisker i de samme kobberbanene på hovedkortet • En buss kan være • Internt på hovedkortet • Kobling fra periferienhet til maskinens indre

  14. Grafikkort • Har som hovedoppgave å tegne piksler på skjermen eller skjermene • Har som regel eget minne og egen CPU • Kan gjøre egne, krevende utregninger • Sparer maskinens ressurser til andre oppgaver • Integrerte grafikkort låner ressurser av det øvrige systemet

  15. Nettverkskort • Sørger for tilkobling av maskinen til nettverket • Standard tilkobling til Ethernet gjennom RJ45-plugg • Trådløse nettverkskort har tilkobling til antenne

  16. Lydkort • Tolker signaler fra OS og konverterer de til lydbølger • Mellomleddet mellom høyttalere og PC, og mikrofon og PC • Er i dag i hovedsak integrert på hovedkortet • Profesjonelle lydkort er i hovedsak eksterne periferienheter

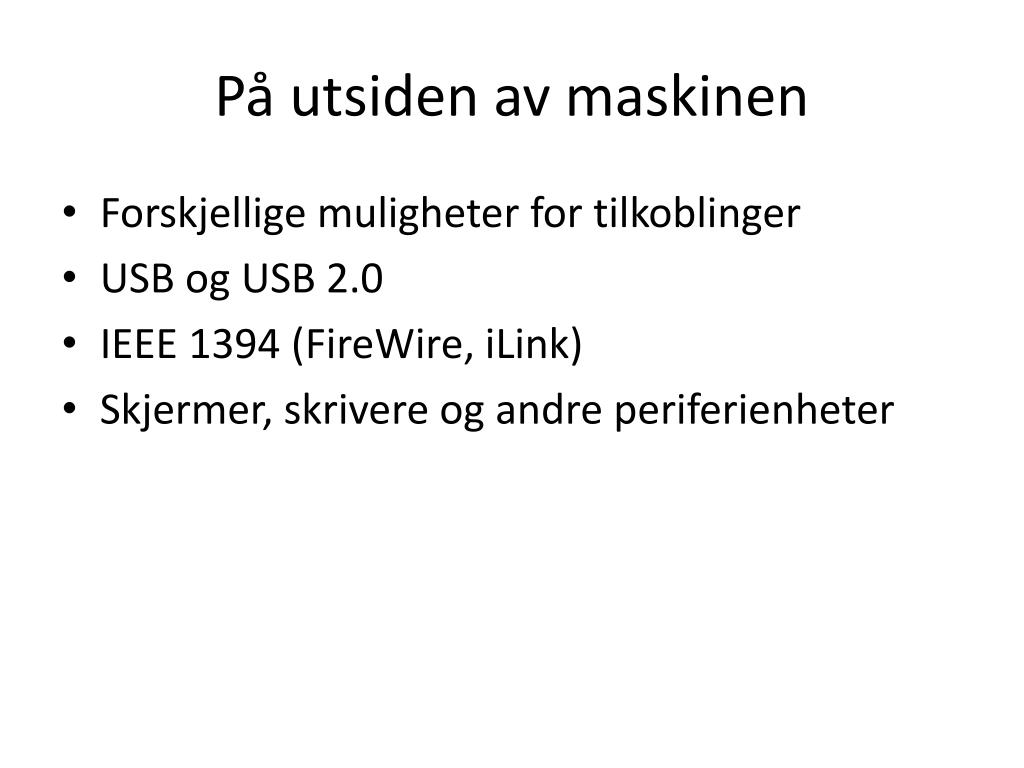

  17. På utsiden av maskinen • Forskjellige muligheter for tilkoblinger • USB og USB 2.0 • IEEE 1394 (FireWire, iLink) • Skjermer, skrivere og andre periferienheter

  18. Tall og tallsystemer Litt mer om maskinens virkemåte

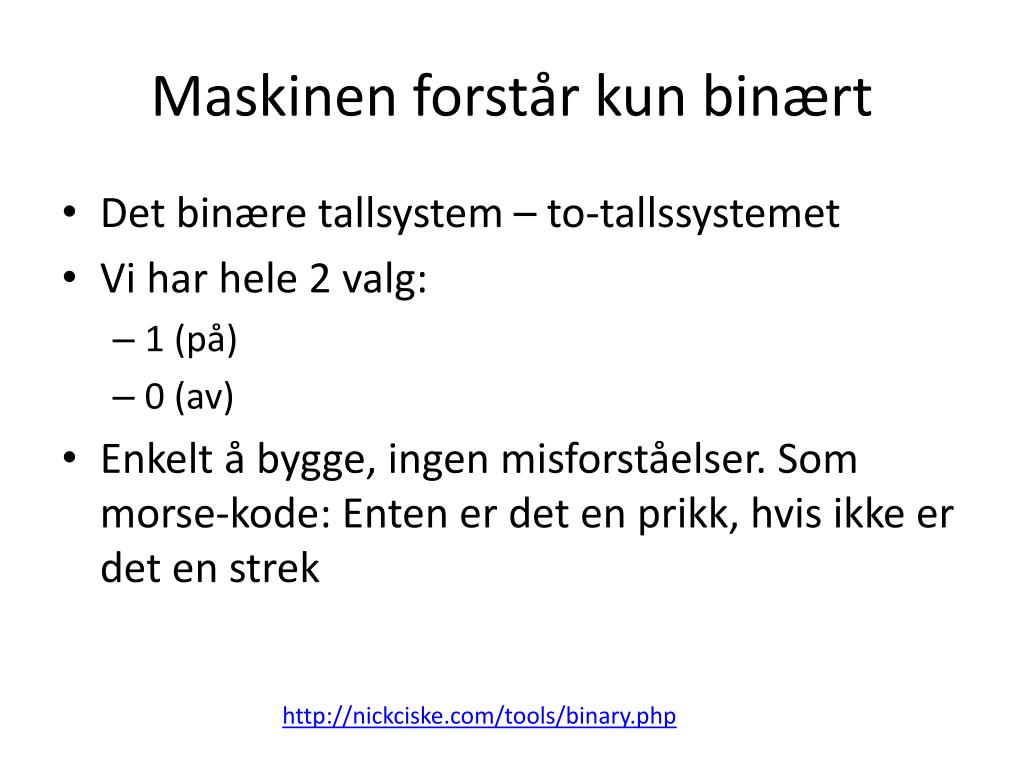

  19. Maskinen forstår kun binært • Det binære tallsystem – to-tallssystemet • Vi har hele 2 valg: • 1 (på) • 0 (av) • Enkelt å bygge, ingen misforståelser. Som morse-kode: Enten er det en prikk, hvis ikke er det en strek http://nickciske.com/tools/binary.php

  20. Rekker av bits blir bytes • Alle tegn/symboler/data kan fremstilles binært, i bitrekker • En byte består av åtte bit • Bokstaven A = 01000001 • Bokstavrekken ABCD gir rekken01000001 01000010 01000011 01000100 • 4 x 8 = 32 bit = 4 byte

  21. Størrelsesorden • 1 Kilobyte = 1000 byte, mer presist 210 = 1 024 byte • 1 Megabyte = 1000 000 byte, mer presist 220 = 1 048 576 byte • 1 Gigabyte = 1000 000 000 byte, mer presist 230 = 1 073 741 824 byte

  22. Litt mer snadder for tallglade • Terabyte (TB) - 240 • Tetabyte (PB) - 250 • Exabyte (EB) - 260 • Zettabyte (ZB) - 270 • Yottabyte (YB) - 280
