各式儲存硬體設備

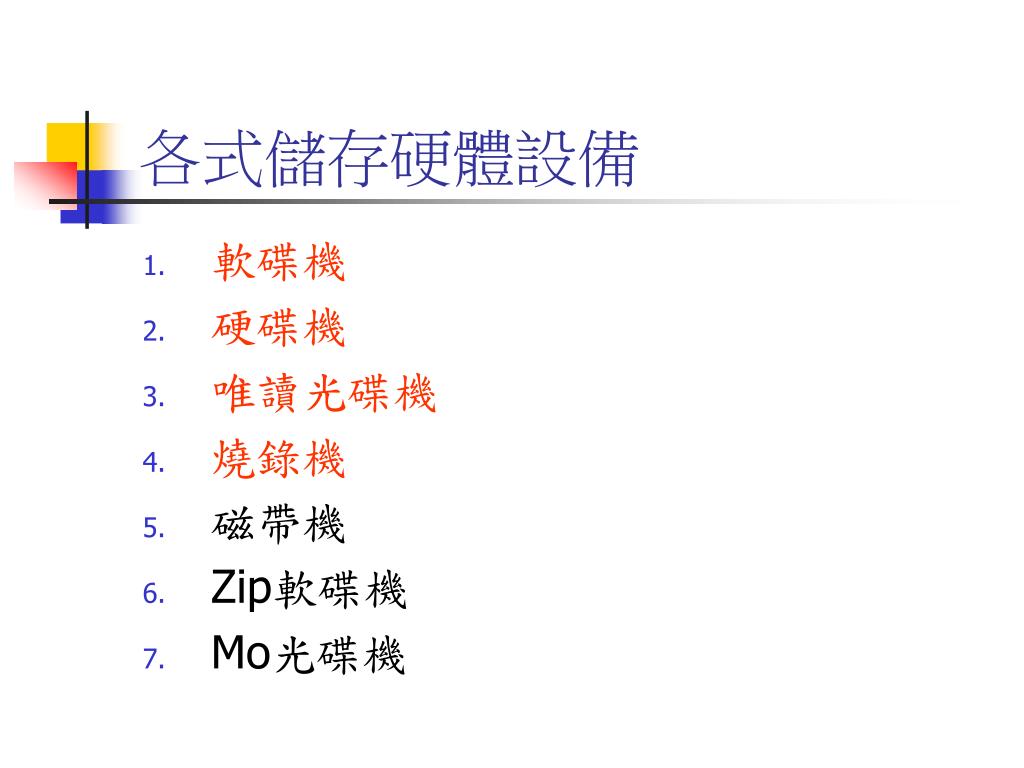

各式儲存硬體設備 • 軟碟機 • 硬碟機 • 唯讀光碟機 • 燒錄機 • 磁帶機 • Zip軟碟機 • Mo光碟機

軟碟機（磁碟機）（Flopy Disk） • 軟碟機有兩種 • 3.5吋：可放入大小為3.5吋，容量為1.44mb的磁片 • 5.25吋（已經淘汰） • 接頭都是用fdd排線接到主機板的fdd插座 • 優點：攜帶方便 • 缺點： • 容量太少 • 容易磨損 • 儲存和讀取的速度慢 • 一條fdd排線可以接2台磁碟機，分別設定為A:和B:，這必須由開機時的bios程式來設定

軟碟機排線（fdd）和軟碟磁片 • 軟碟機排線一邊插在主機板的fdd插座，另一端有四個接頭，我們區分為兩組（a組和b組）一大一小的接頭，每一組只能接一個大磁碟機或小磁碟機。 • 磁片的讀寫開關位於右邊外緣： • 開關撥向內圈：可寫入修改。 • 開關撥向外圈：不可寫入修改，只能讀取資料。同時開關位置有出現缺口可以看穿。 • 軟碟片放入時，須注意方向，如果磁碟機是直立時候，只要確認磁碟機退出鈕是在磁片的下方就可以，免的插入磁片時會卡住，被別人取笑，接著就被罵。

硬碟機（Hard Disk） • 優點： • 容量大：約幾十GB到一百多GB • 讀寫速度快：規格從ATA66, ATA100, ATA133, 發展到UDMA 160等，但是買的時候一定要配合主機板是否支援。 • 缺點：無法隨身攜帶儲存 • 連接方式：用IDE排線到主機板的IDE0或IDE1插座。 • 硬碟機廠商常見的有Seagate, IBM,Maxtor, Western Digital等 • 目前，廠商有發明可攜式儲存碟，約20GB左右，可接到主機前面或後面的USB接頭。

硬碟機的規格與設定（一） • 一般硬碟機規格有兩種： IDE和SCSI，常用的是IDE規格，兩種的排線不一樣。 • Scsi硬碟機價格貴，但是穩定性高。一般用來當作伺服器電腦的主機硬碟。 • 如過你買的是scsi硬碟，就必須另外買一塊scsi的介面卡，插在主機板的pci插座，然後再用scsi的排線，由scsi卡的側面連接出來到你所買的scsi硬碟機。 • Scsi介面也是有很多新舊規格，你一定要特別注意。

ide硬碟機的規格與設定（二） • 一條IDE排線可以接兩台硬碟機，為了區分，在同一條排線上的硬碟必須分別設定為Master（主）模式和Slave（從）模式，方法是由移動硬（光）碟機後方的插硝位置來決定 • Master：插硝放在標明MA位置 • Slave：插硝放在標明SL位置 • Cable select：插硝放在標明CS位置，表是由同一條排線的另一台硬（光）碟機決定，若另一台是設成Master，則這一台就自動設成Slave

ide硬碟機的規格與設定（三） • 注意要點 • 插在主機板IDE0的排線，我們稱為Primary（主要的），開機硬碟（包含windows98等作業系統程式的硬碟）一定要接在這一條排線上，而且要設定成Master模式 • 插在主機板IDE1的排線，我們稱為Secondary（次要的） • 如果你有一台硬碟機和一台光碟機，你的接法可以是 • 第一台硬碟機：接在IDE0排線，設定成master模式 • 第一台光碟機：有三種方式選擇 • 接在IDE0排線，設定成slave模式 • 接在IDE1排線，設定成master或slave模式

硬碟抽取盒（ide規格） • 如果你有很多台硬碟機，需要常常更換使用，你可以使用硬碟抽取盒，將硬碟放在抽取盒中，然後在關閉電腦的情況下，直接由主機前方抽換，不必打開主機。 • 有些抽取盒還附有風扇，可以避免硬碟過熱而當機。

唯讀光碟機（cd-rom或dvd-rom） • Cd-rom：只可讀取vcd,mp3,音樂cd、遊戲光碟等規格的光碟片 • Dvd-rom：除了以上之外，還可讀取dvd影片光碟 • Cd-rom規格的空白光碟片容量一般是650~700 MB，換算成音樂長度約74~80分鐘 • Dvd-rom規格的空白光碟片容量約4.7GB = 4700 MB，換算成音樂容量約500分鐘

燒錄機（cd-r, cd-rw, dvd-r, dvd-rw） • 燒錄機規格也是有ide和scsi兩種 • Cd-r：只能燒錄cd-rom規格的單次寫入空白光碟片（ cd-r片） • Cd-rw：可燒錄cd-rom規格的1000次抹寫空白光碟片（cd-rw片） • Dvd-r：只能燒錄dvd-rom規格的單次寫入空白光碟片（dvd-r片） • Dvd+r：只能燒錄dvd-rom規格的單次寫入空白光碟片（dvd+r片） • Dvd-rw：可燒錄dvd-rom規格的多次抹寫空白光碟片（dvd-rw片）

燒錄機倍速說明 • Cd-rw燒錄機倍速解說 • ASUS華碩CRW-4012A CD-RW • 48R/40W/12RW,IDE,內接,2M,ATAPI Pio Mode 4,FlextraLink燒不死功能 • Dvd+rw倍速解說 • Philips飛利浦DVDRW228 DVD+RW • 32R/12W/10RW,8X DVD,2.4X (DVD+RW/+R),IDE,內接,2M Buffer, SEAMLESS LINK無隙縫連結的燒不死功能

其他儲存設備 • 這些設備都需要由主機板插上特殊介面卡，再由電腦主機後方連接這些設備 • 磁帶機（Tape）：一般使用於大量資料記錄，如電話公司通話紀錄，一般一個磁帶機約可儲存10TB=10,000GB • Zip磁碟機：可裝約100或250MB容量的磁碟片 • Mo光碟機：可裝340MB到2.3GB的可重複燒錄的MO光碟片
