  1. Astronomický ústav UK Modely slunečních protuberancí Seminární práce pro NAST001 Tomáš Rieb 9. 5. 2008

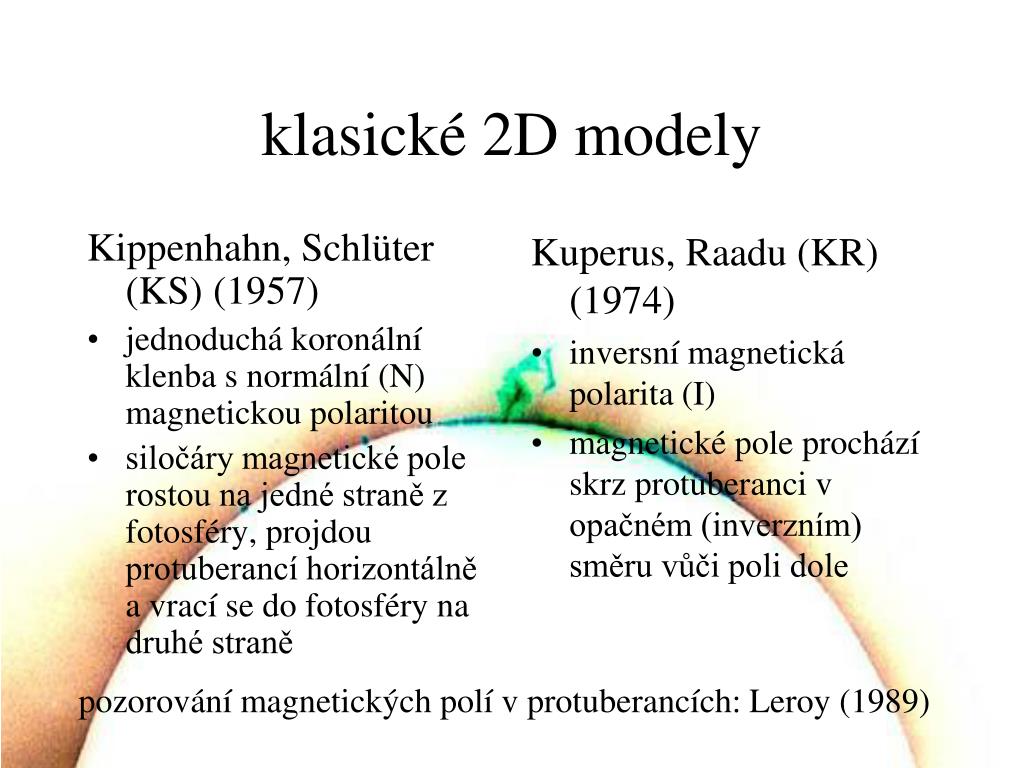

  2. Kippenhahn, Schlüter (KS) (1957) jednoduchá koronální klenba s normální (N) magnetickou polaritou siločáry magnetické pole rostou na jedné straně z fotosféry, projdou protuberancí horizontálně a vrací se do fotosféry na druhé straně Kuperus, Raadu (KR) (1974) inversní magnetická polarita (I) magnetické pole prochází skrz protuberanci v opačném (inverzním) směru vůči poli dole klasické 2D modely pozorování magnetických polí v protuberancích: Leroy (1989)

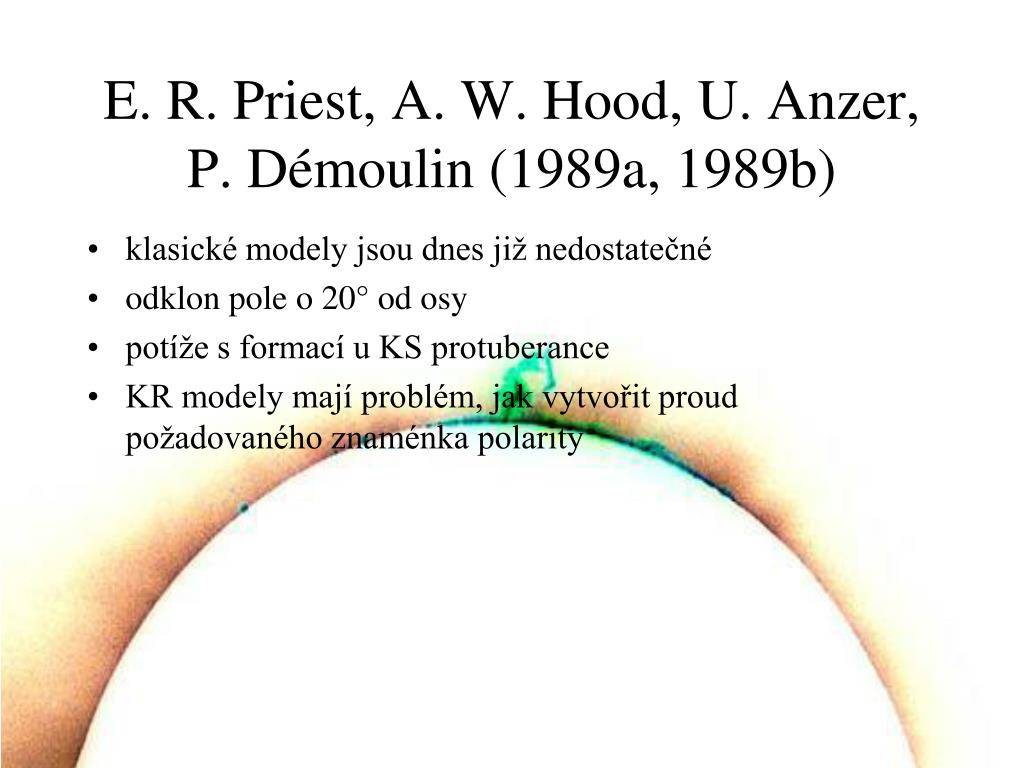

  3. E. R. Priest, A. W. Hood, U. Anzer, P. Démoulin (1989a, 1989b) • klasické modely jsou dnes již nedostatečné • odklon pole o 20° od osy • potíže s formací u KS protuberance • KR modely mají problém, jak vytvořit proud požadovaného znaménka polarity

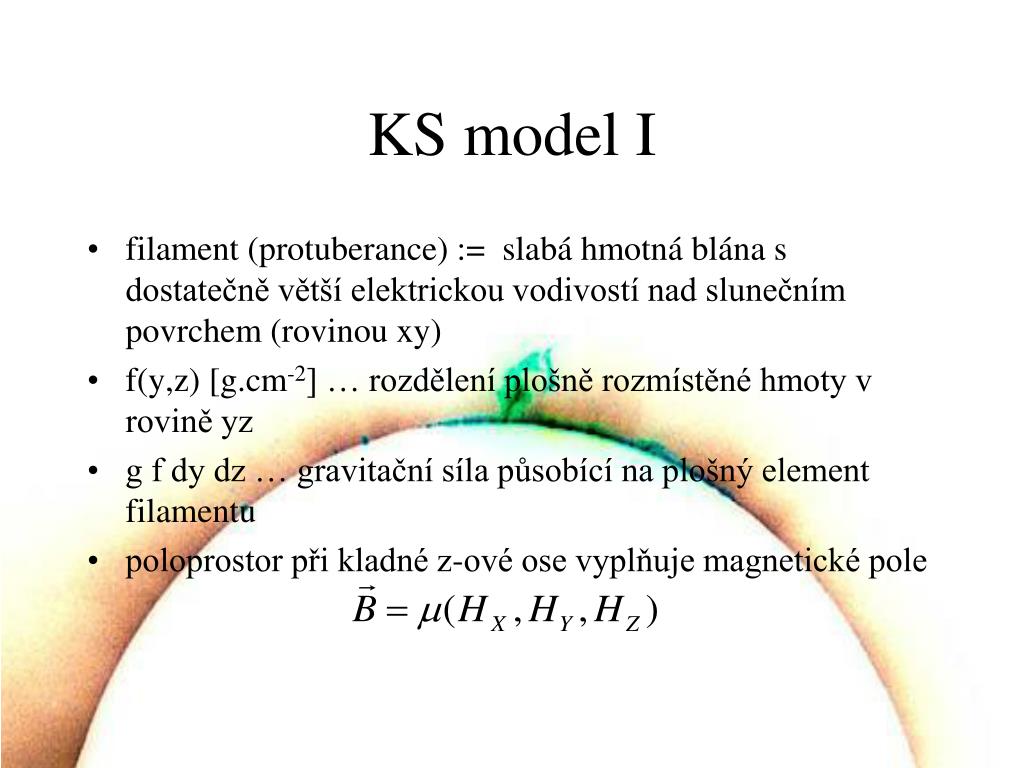

  4. KS model I • filament (protuberance) := slabá hmotná blána s dostatečně větší elektrickou vodivostí nad slunečním povrchem (rovinou xy) • f(y,z) [g.cm-2] … rozdělení plošně rozmístěné hmoty v rovině yz • g f dy dz … gravitační síla působící na plošný element filamentu • poloprostor při kladné z-ové ose vyplňuje magnetické pole

  5. KS model II • hustota síly pole , kterou působí magnetické pole na hmotu je vektor v x-ovém směru,

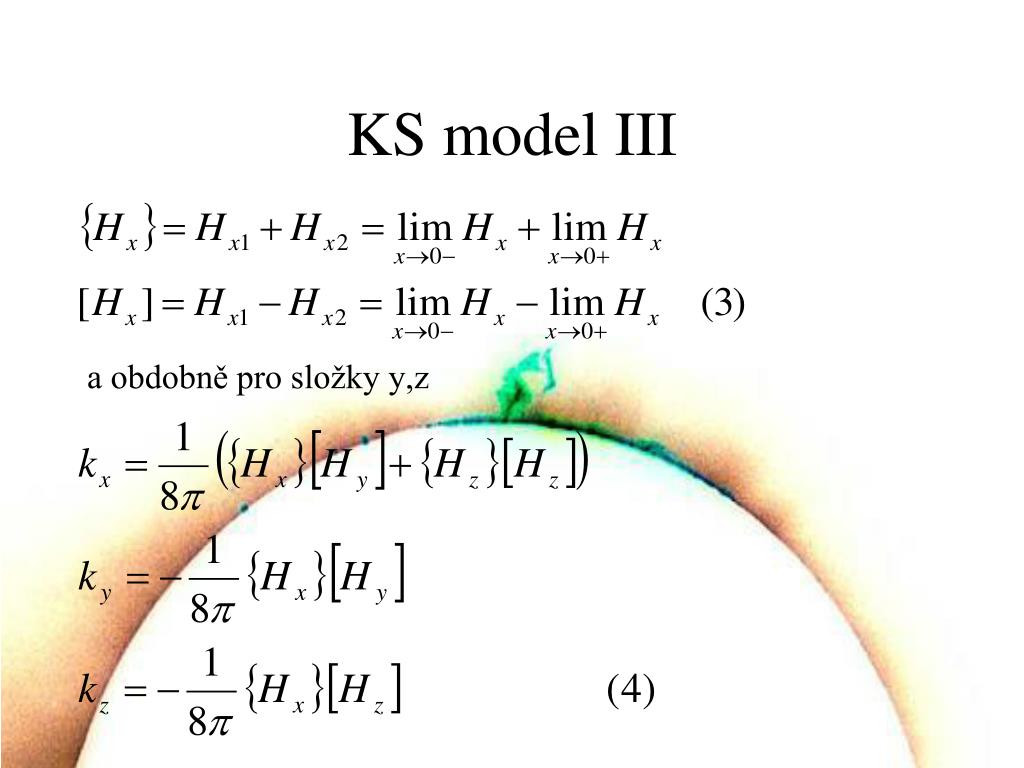

  6. KS model III a obdobně pro složky y,z

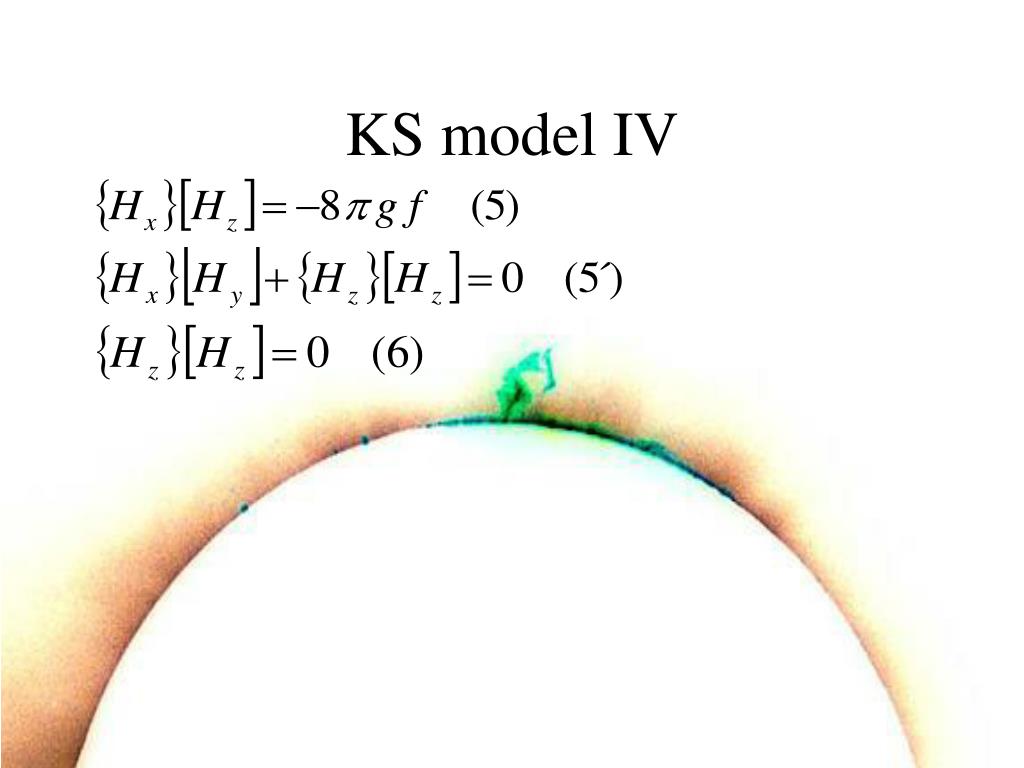

  7. KS model IV

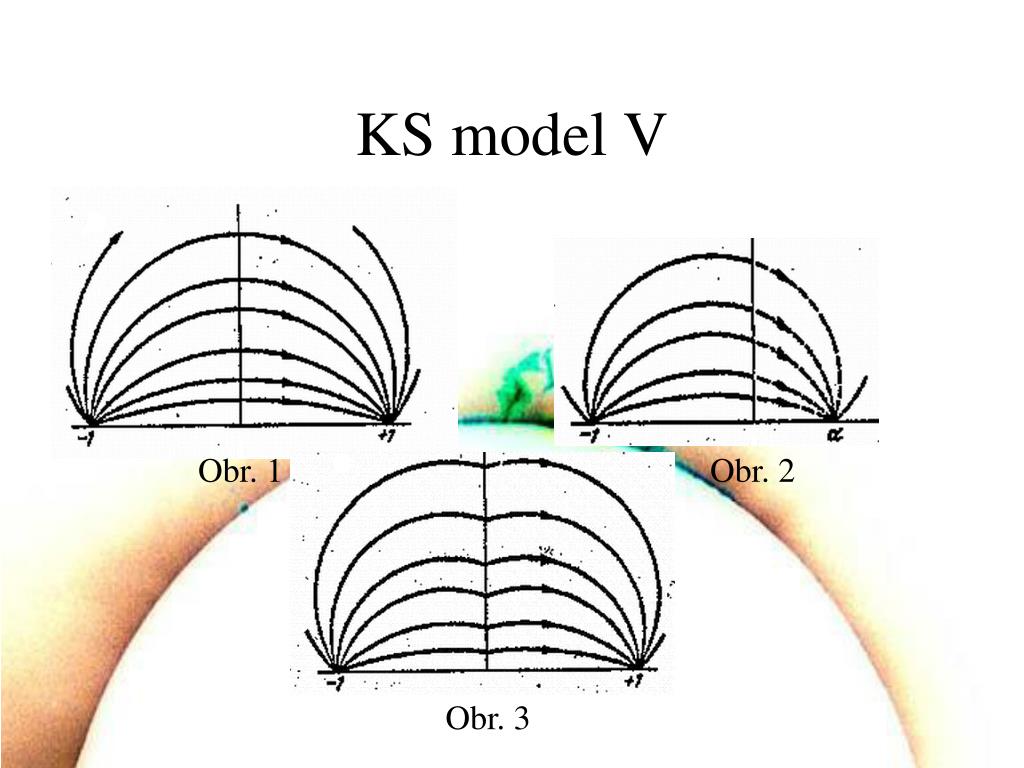

  8. KS model V Obr. 1 Obr. 2 Obr. 3

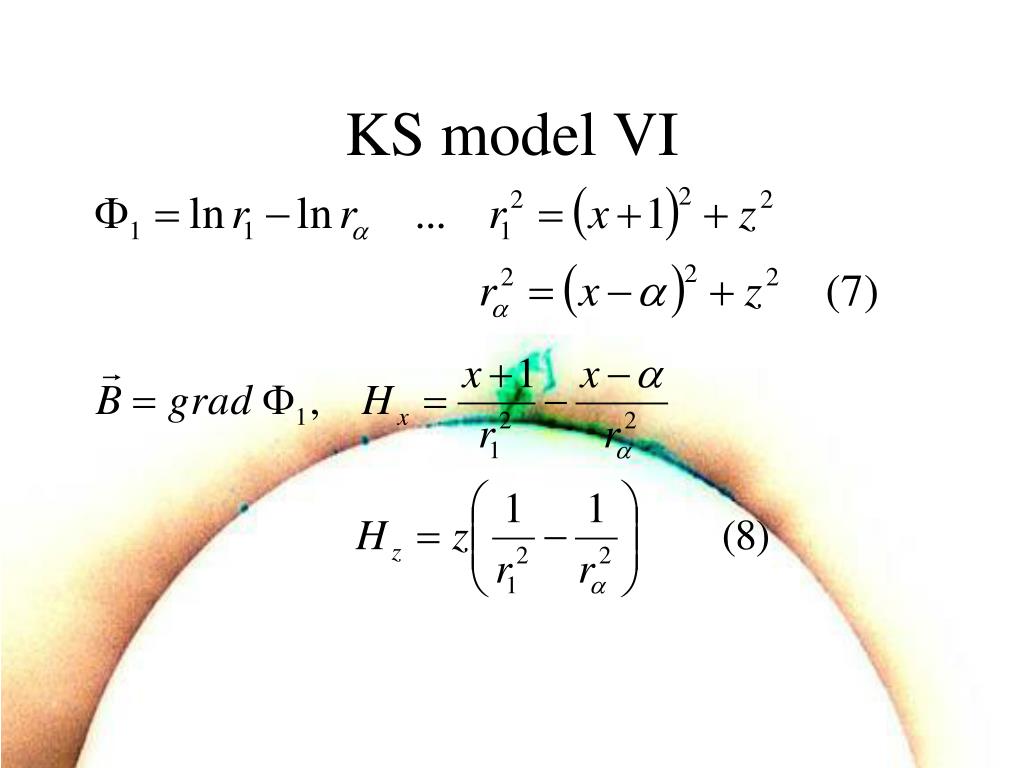

  9. KS model VI

  10. KS model VII

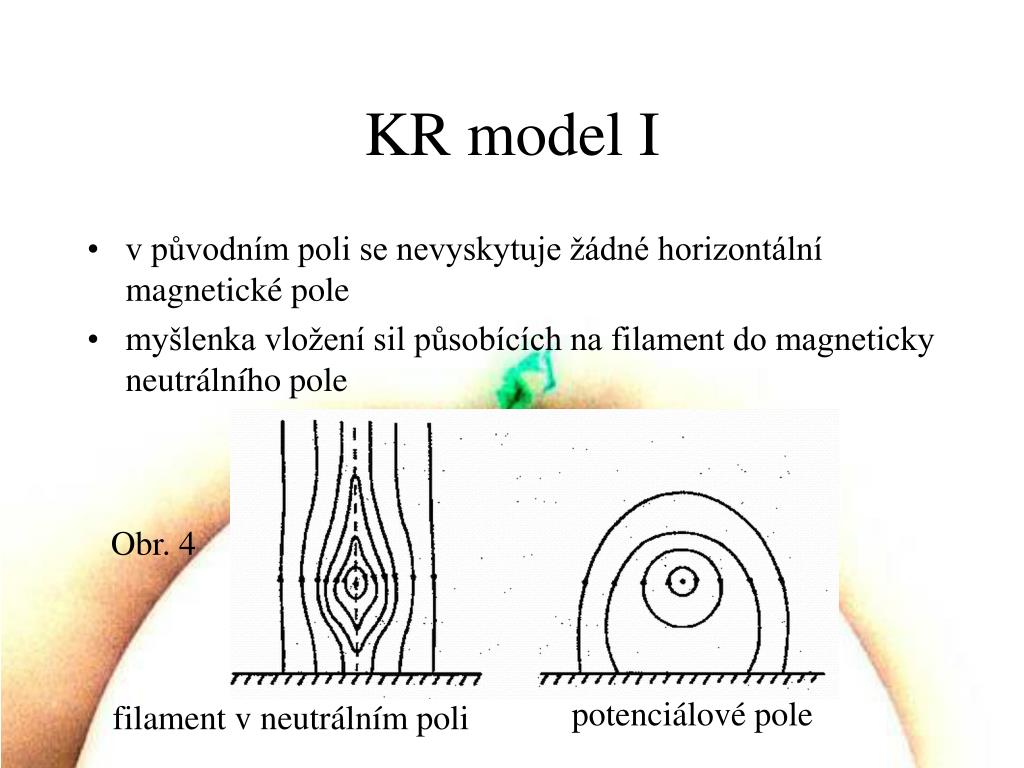

  11. KR model I • v původním poli se nevyskytuje žádné horizontální magnetické pole • myšlenka vložení sil působících na filament do magneticky neutrálního pole Obr. 4 potenciálové pole filament v neutrálním poli

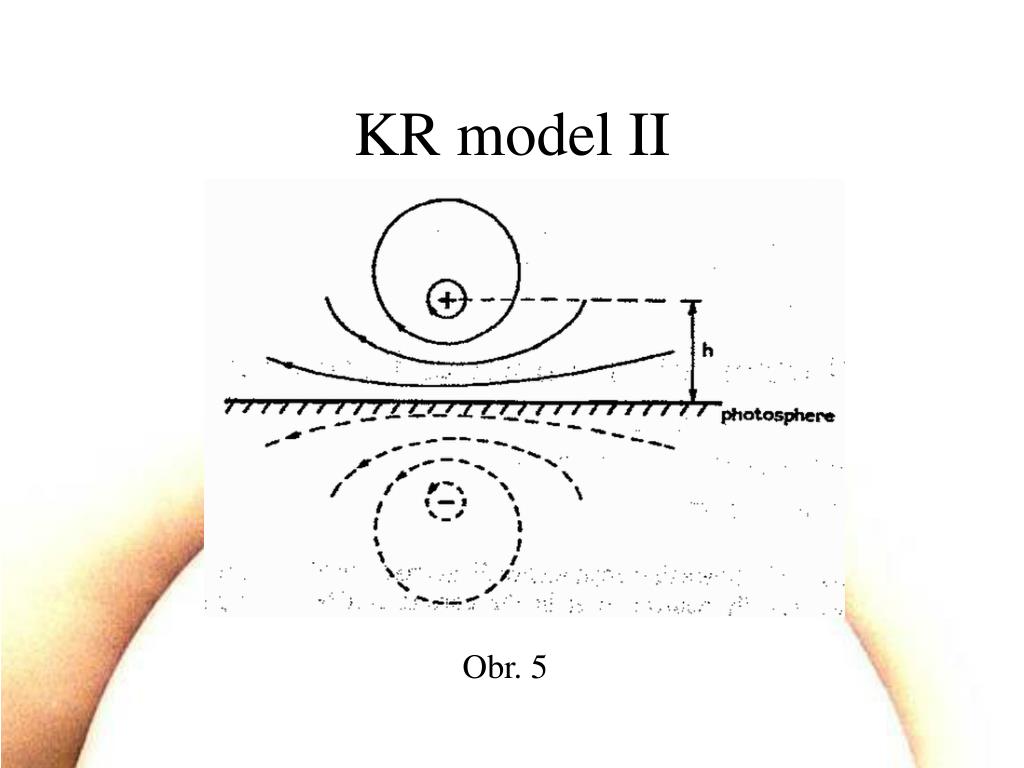

  12. KR model II Obr. 5

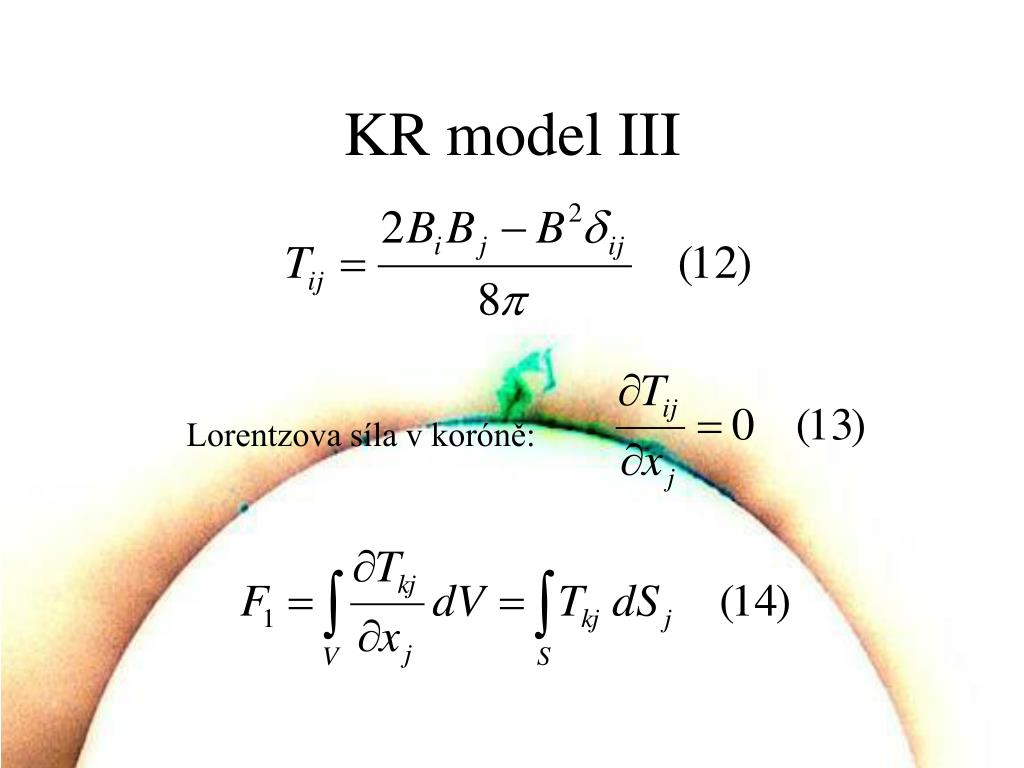

  13. KR model III Lorentzova síla v koróně:

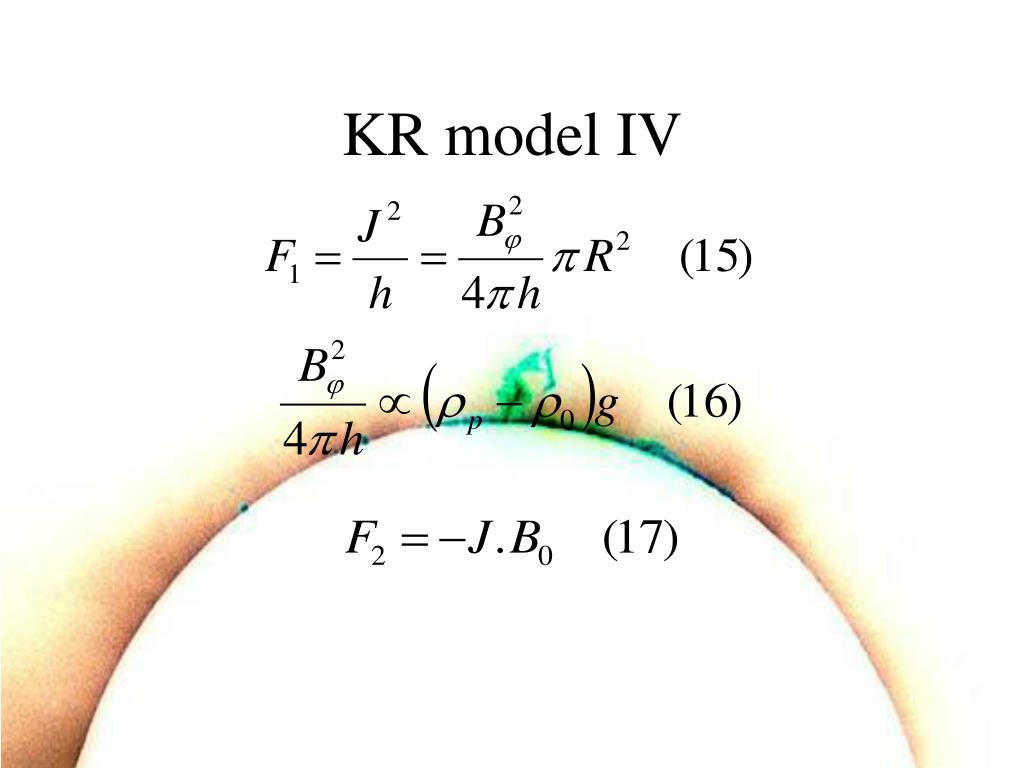

  14. KR model IV

  15. 3D model I • třetí složka magnetického pole je klíčová pro existenci protuberance • je-li na velkých rozměrech zakřivená trubice magnetického toku dostatečně zkroucena, mohou siločáry uvnitř trubice nabýt lokálně příznivou vzestupnou křivost k podpoře proti gravitaci

  16. 3D model II ze strany: Obr. 6a

  17. 3D model III zeshora: Obr. 6b

  18. 3D model IV Obr. 6d Obr. 6c

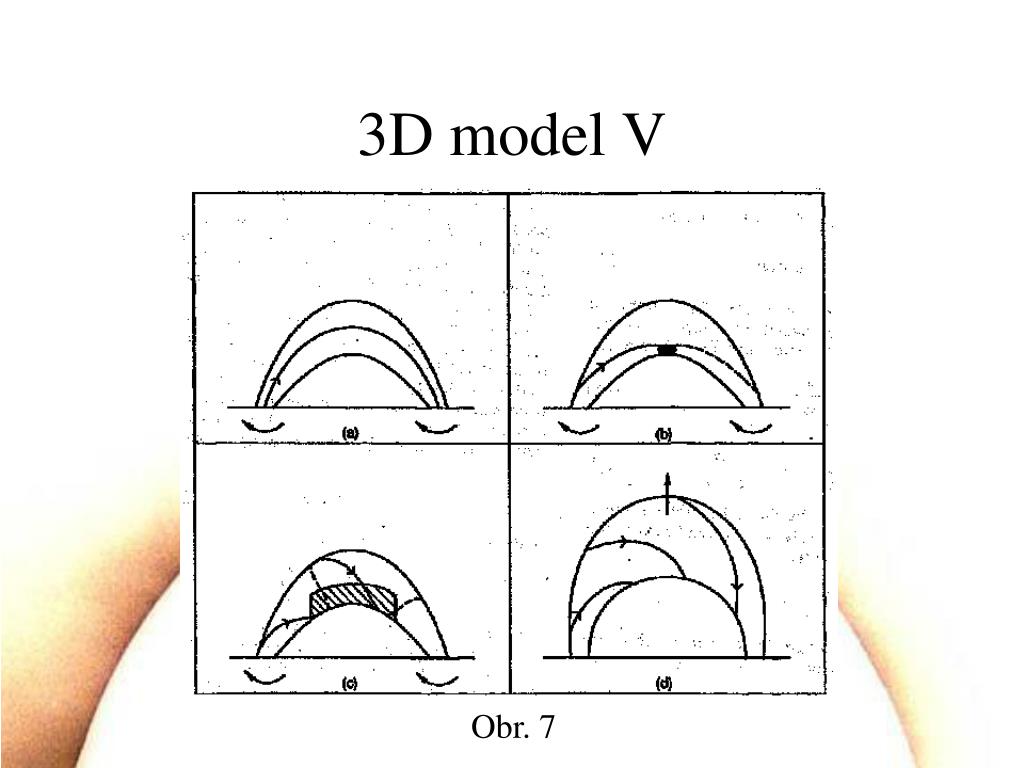

  19. 3D model V Obr. 7

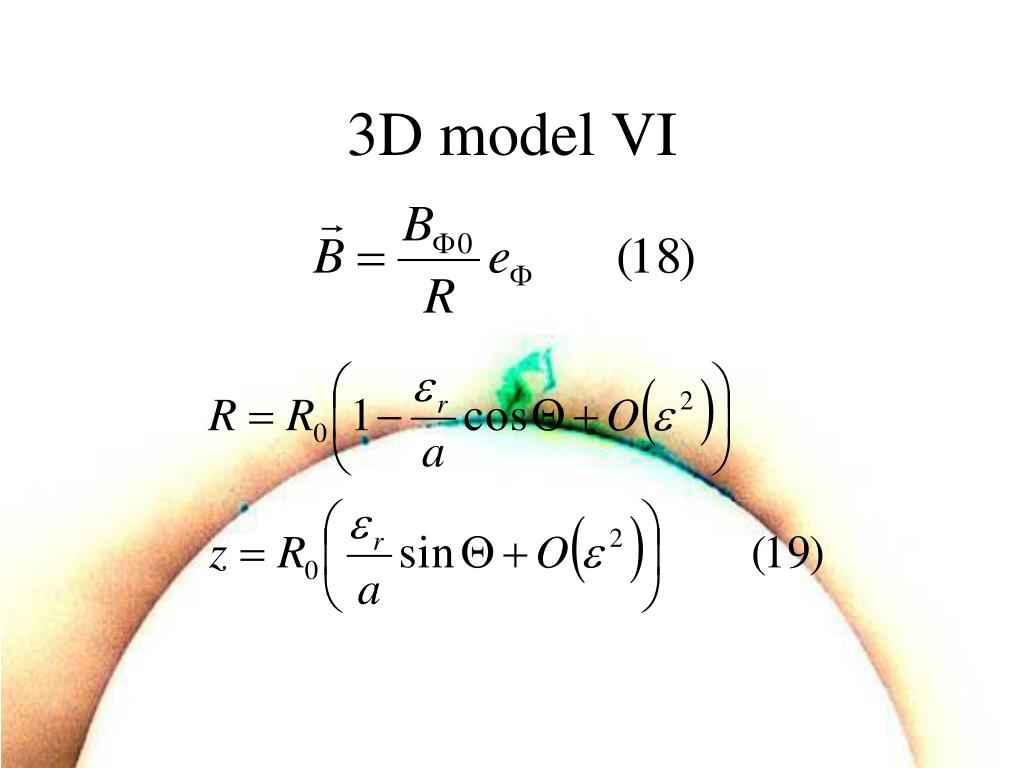

  20. 3D model VI

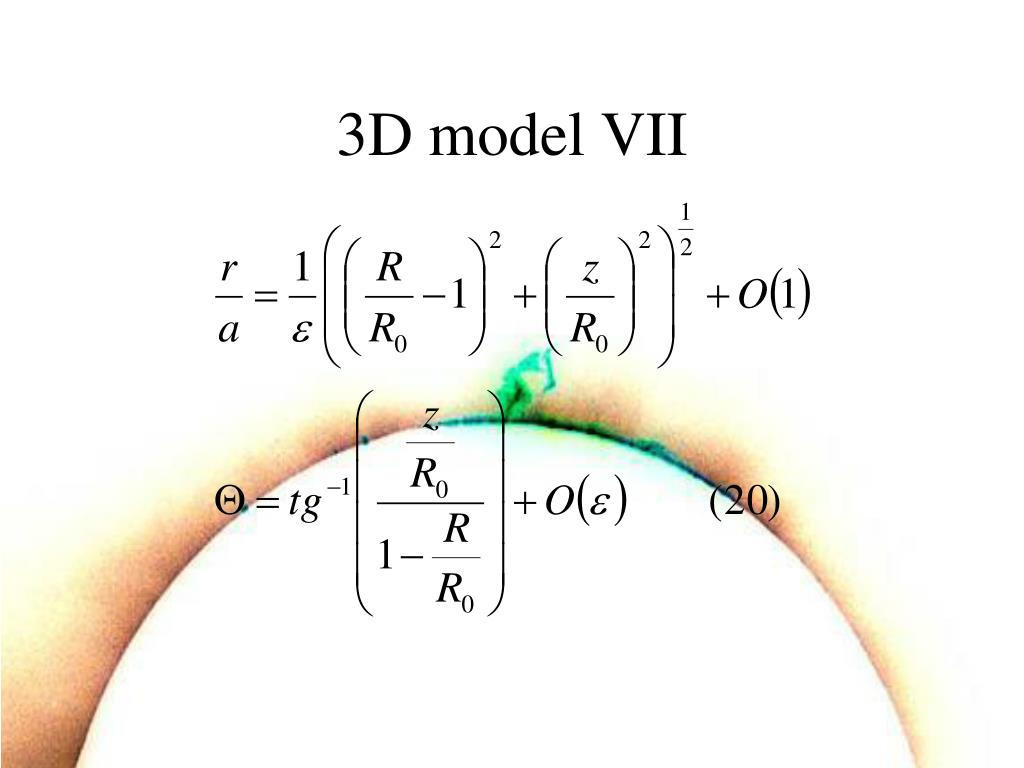

  21. 3D model VII

  22. 3D model VIII kde

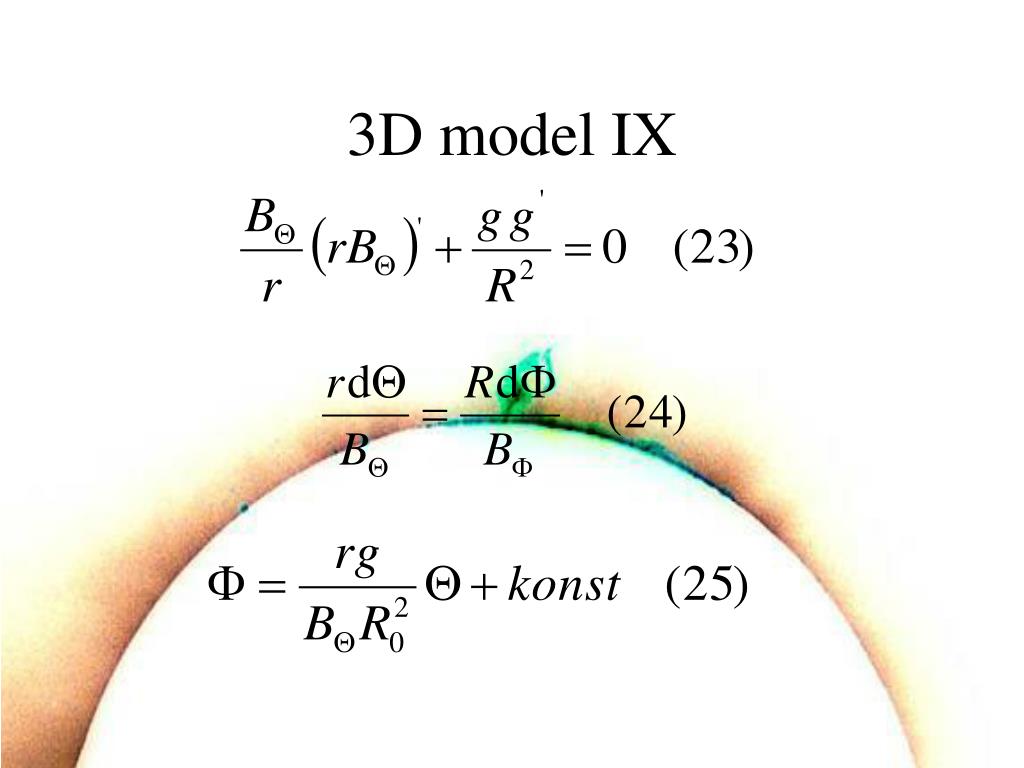

  23. 3D model IX

  24. 3D model X

  25. 3D model XI

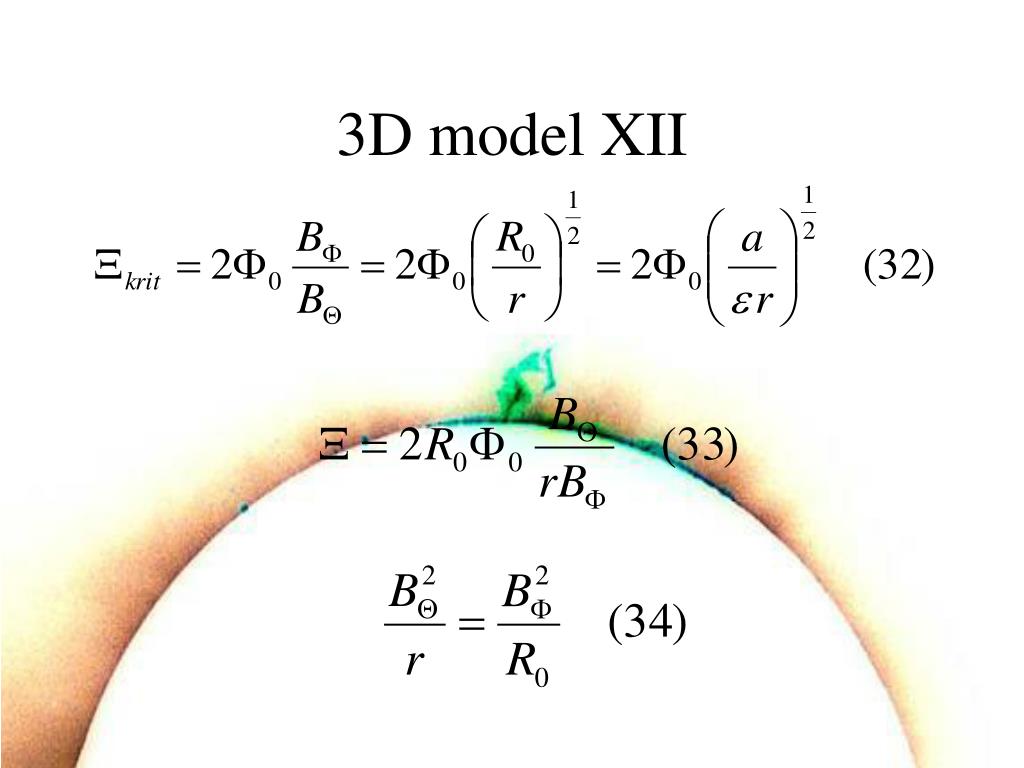

  26. 3D model XII

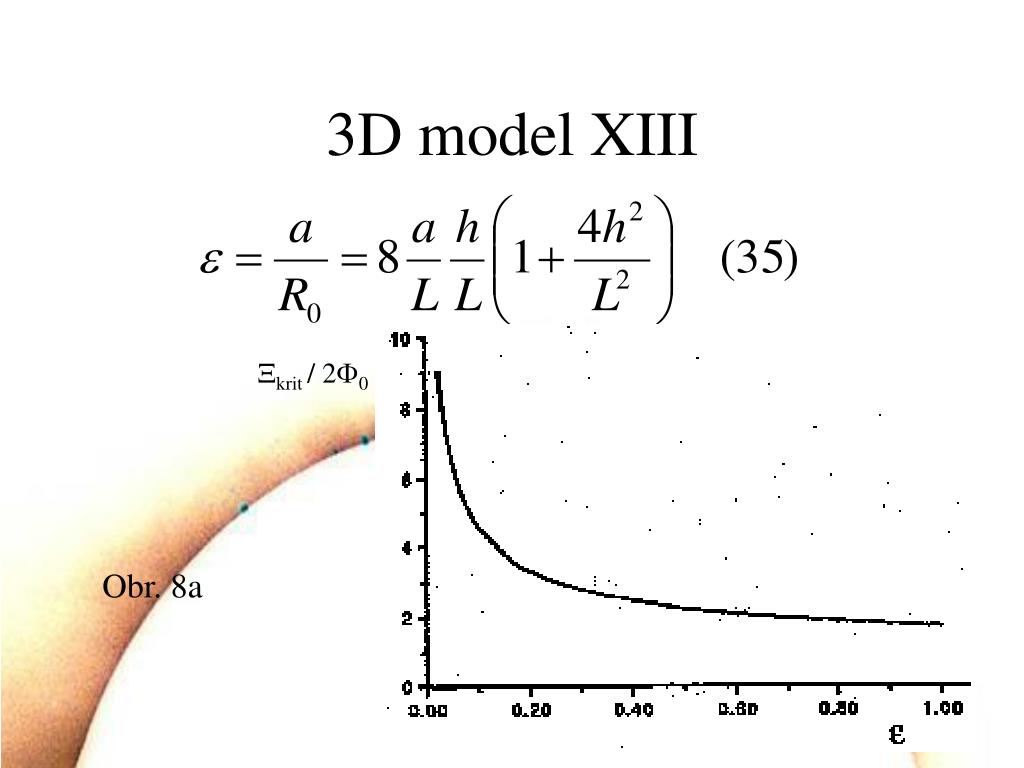

  27. 3D model XIII krit / 20 Obr. 8a

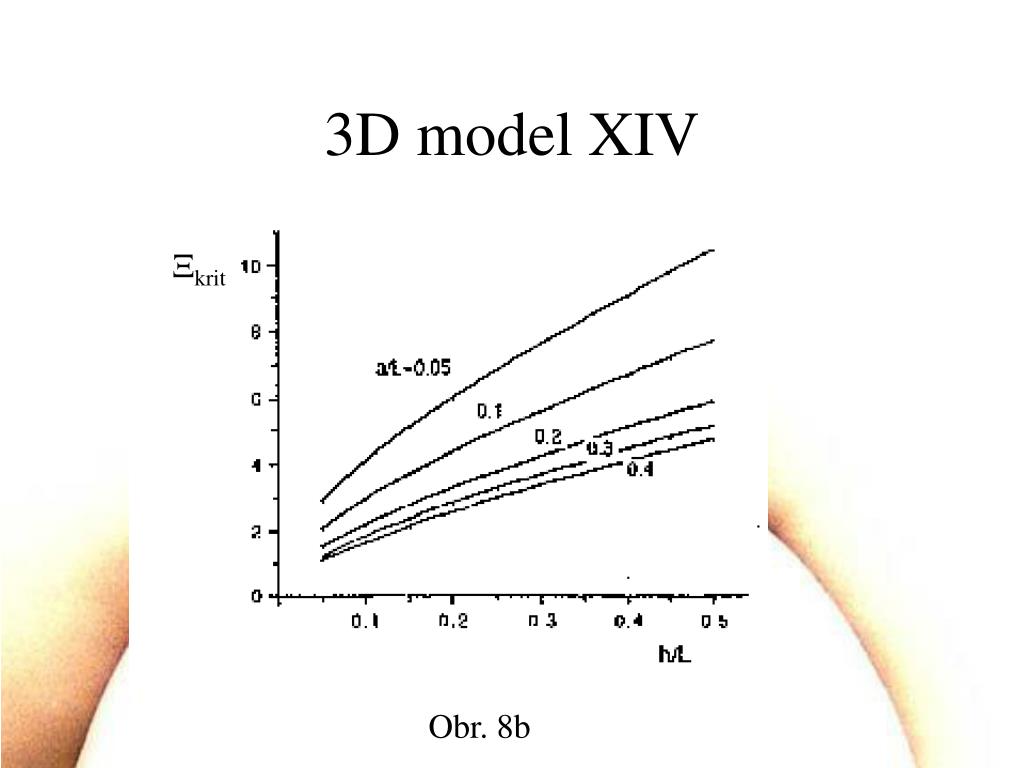

  28. 3D model XIV krit Obr. 8b

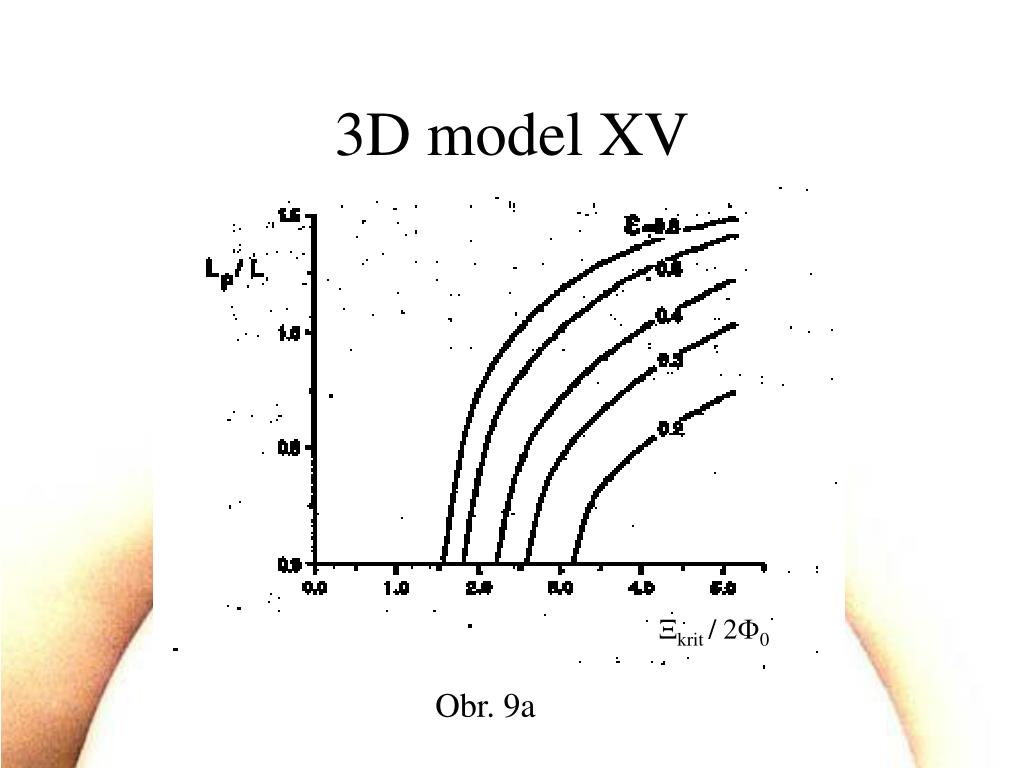

  29. 3D model XV krit / 20 Obr. 9a

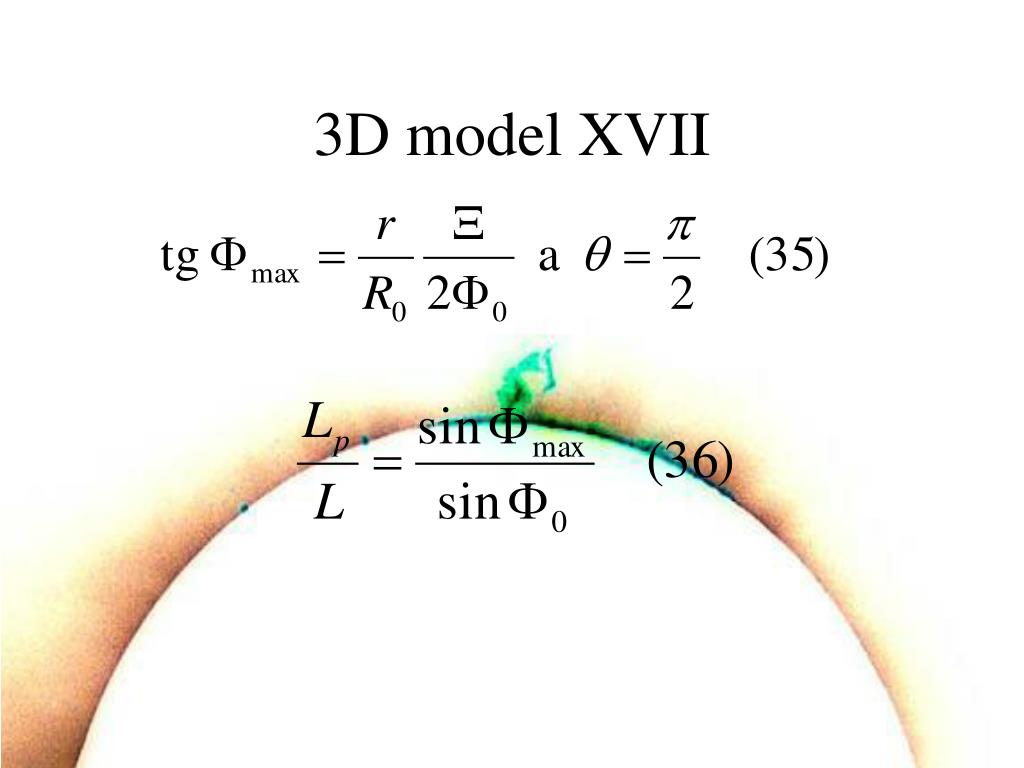

  30. 3D model XVII

  31. 3D model XVI Obr. 9b
