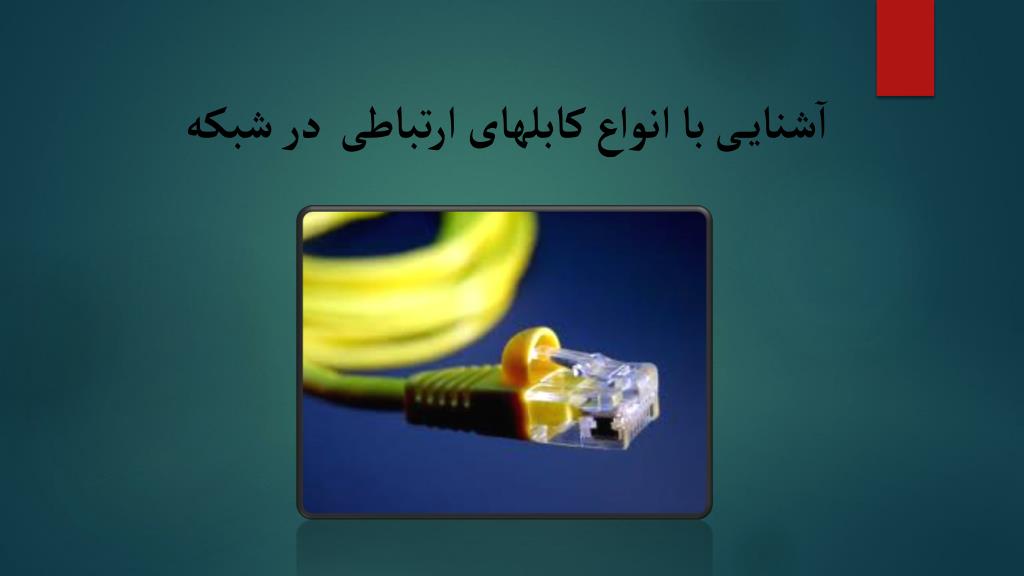

  1. آشنایی با انواع کابلهای ارتباطی  در شبکه

  2. کابل هم محور coaxial

  3. انواع كابل كواكسيال دو نوع كابل كواكسيال وجود دارد كه عبارتند از: 1- نازك (Thinnet) 2- ضخيم (Thicknet)

  4. کابل thinnet یک کابل با ضخامت 25 اینچ میباشد این کابل سیگنال را تا 185 متر تقریبا بدون افت دامنه و استفاده از تقویت کننده انتقال می دهد و مقاومت سیم برابر با 50 اهم می باشد ( امپدانس ) . کابل های thinnet در خانواده اب به نام RG-58 قرار دارند که اختلاف آنها در هستهکابل است که ممکن است به شکل چند رشته یا تک رشته باشند

  5. کابل thicknetیک کابل ضخیم به قطر 5 اینچ و معروف به کابل Ethernet به دلیل اینکه اولین بار در معمعاری معروف شبکه Ethernet استفاده شد این کابل سیگنال بیشتری را نسبت به کابل thinnet حمل میکند تقریبا 500 متر بدون تقویت کننده سیگنال .

  6. بررسی ساختمان کابل هم محور

  7. اتصال کابل های هم محور BNCمخففbayonet Neill-Concelman) ) است. این کانکتور برای اتصال کابلهای Coaxial استفاده می شود. این کانکتور در دو مدل 50 و 75 اهم می باشد که مدل اصلی آن 50 اهم است و به ترتیب در فرکانس های 4 و 2 گیگاهرتز موزد استفاده قرار می‌گیرد.

  8. مزایای کابل های کواکسیال 1- قابلیت اعتماد بالا 2- ظرفیت بالای انتقال ، حداکثر پهنای باند 300 مگاهرتز 3- دوام و پایداری خوب 4- پائین بودن مخارج نگهداری 5- قابل استفاده در سیستم های آنالوگ و دیجیتال 6-هزینه پائین در زمان توسعه 7-پهنای باند نسبتا" وسیع که مورد استفاده اکثر سرویس های مخابراتی از جمله تله کنفرانس صوتی و تصویری است . معایب کابل های کواکسیال 1-مخارج بالای نصب 2-نصب مشکل تر نسبت به کابل های بهم تابیده 3-محدودیت فاصله 4-نیاز به استفاده از عناصر خاص برای انشعابات

  9. عنوان کابل : RG-62A/U قطر کابل : "242/0 امپدانس : 93 تقلیل : 2.7 اتصال دهنده : BNC نوع پروتکل: ARCnet عنوان کابل : RG-59/U قطر کابل : "242/0 امپدانس : 75 تقلیل : 3.4 اتصال دهنده : F نوع پروتکل: Cable Tv عنوان کابل : RG-8/U قطر کابل : "405/0 امپدانس : 50 تقلیل : 1.9 اتصال دهنده : N نوع پروتکل: Thick Ethernet عنوان کابل : RG-58/U RG-58A/U قطر کابل : "195/0 امپدانس : 50 تقلیل : 4.5 اتصال دهنده : BNC نوع پروتکل: Thick Ethernet *U/ نشانگر کابل با هسته مسی گرد و یک تکه است. * A/U نشانگر کابل با هسته مسی به هم تابیده است.

  10. کابل زوج به هم تابیده Twisted-pair

  11. کابل های زوج به هم تابیده این نوع کابل ها بیشتر در شبکه های با توپولوژی حلقوی و ستاره‌ای استفاده می‌شوند کابل های به زوج هم تابیده بر دو نوع : 1 – UTP(Unsheilded Twisted-pair) 2 – STP (Shielded Twisted-pair) تفاوت این دو نوع کابل در لایه محافظ آلمینیومی آن است که برای دفع نویز استفاده می شود دلیل به هم تابیده شدن زوج سیم های دفع نویز حاصل از زوج سیم های دیگر و منابع مغناطیسی دیگر

  12. UTP توسط موسسه EIA به گروه های بالا تقسیم شدند

  13. در کابل های CAT3 ,CAT4 و CAT5 از چهار زوج کابل مسی استفاده شده است . CAT5 نسبت به CAT3دارای تعداد بیشتری پیچش در هر اینچ می باشد . بنابراین این نوع از کابل ها سرعت و مسافت بیشتر ی را حمایت می نمایند .

  14. STP کابل های STP براساس نوع جنس حفاظ به دسته های زیر تقسیم می‌شود : o CAT 1A o CAT 2A o CAT 6A o CAT 9A * که از موارد فوق استاندارد T568-A فقط دو مورد از انواع کابل STP را میشناسد. o نوع 1A برای استفاده در زیر ساختها (سیمهای افقی). o نوع 6A برای تکه کابلها مورد استفاده در شبکه.

  15. مزایای کابل های بهم تابیده 1-سادگی و نصب آسان 2-انعطاف پذیری مناسب 3-دارای وزن کم بوده و براحتی بهم تابیده می گردند. معایب کابل های بهم تابیده 1-تضعیف فرکانس 2-بدون استفاده از تکرارکننده ها ، قادر به حمل سیگنال در مسافت های طولانی نمی باشند. 3-پایین بودن پهنای باند 4-بدلیل پذیرش پارازیت در محیط های الکتریکی سنگین بخدمت گرفته نمی شوند.

  16. مزایا و معایب کابل TP نسبت به Coaxial 1- کابل TP توانایی انتقال بالاتری نسبت به کابل Coaxialدارد.2- نویز اثر بیشتری روی TP دارد.3- مشکل همشنوایی(نوعی اختلال در سیگنال ها) در TP وجود دارد.4- کابل TP نسبت به کابل Coaxial ارزان تر است.
