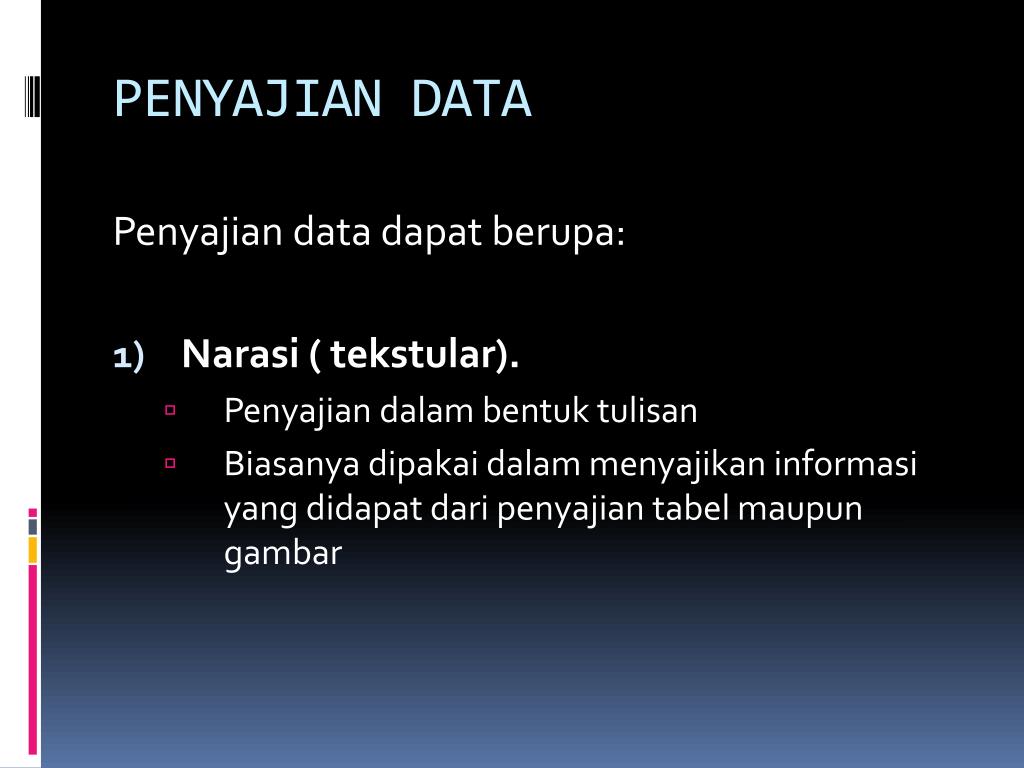

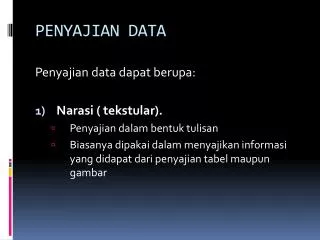

  1. PENYAJIAN DATA Penyajian data dapat berupa: • Narasi ( tekstular). • Penyajian dalam bentuk tulisan • Biasanya dipakai dalam menyajikan informasi yang didapat dari penyajian tabel maupun gambar

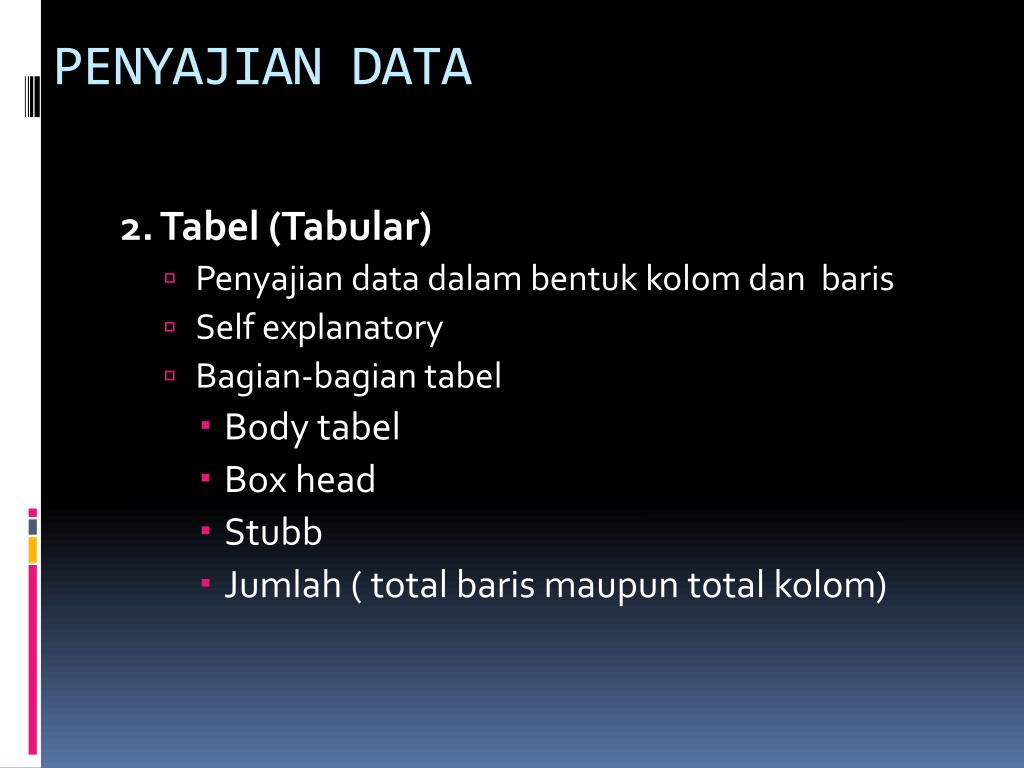

  2. PENYAJIAN DATA 2. Tabel(Tabular) • Penyajian data dalam bentuk kolom dan baris • Self explanatory • Bagian-bagian tabel • Body tabel • Box head • Stubb • Jumlah ( total baris maupun total kolom)

  3. Dummy tabel

  4. Tabel: • Bagian tabel ini dilengkapi: • Judul (menjawab what, where, when) • Nomer tabel • Keterangan (Foot Note= catatan kaki) • Sumber, kalau itu tabel kutipan • Kegunaan masing-masing • Agar mudah dirujuk • Keterangan, agar didapat keterangan yang lengkap • Sumber, agar jangan dianggap plagiat dan memudahkan untuk merujuk kembali

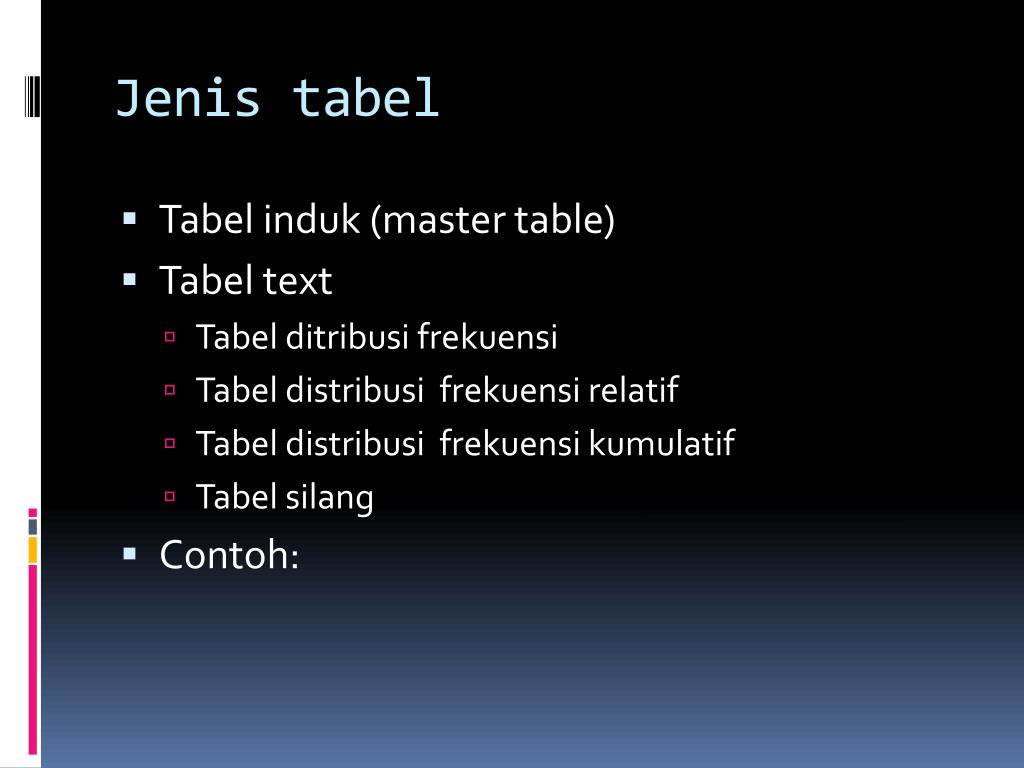

  5. Jenis tabel • Tabel induk (master table) • Tabel text • Tabel ditribusi frekuensi • Tabel distribusi frekuensi relatif • Tabel distribusi frekuensi kumulatif • Tabel silang • Contoh:

  6. Tabel 1. DistribusiBeratBadanMahasiswaANALSIS KESEHATAN UMP Tahun 2014

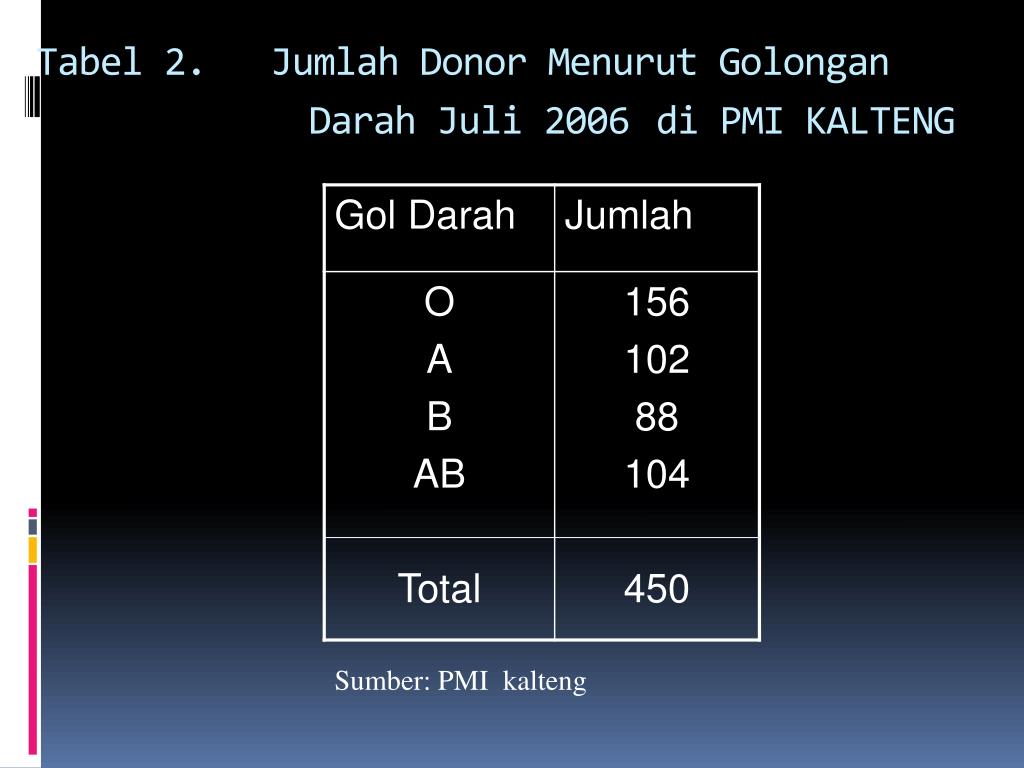

  7. Tabel 2. Jumlah Donor MenurutGolonganDarahJuli 2006di PMI KALTENG Sumber: PMI kalteng

  8. Tabel 3. Distribusi 150 pasienDr.DorysmenurutPendidikandanPengetahuanterhadapHIV danatau AIDS, Tahun 2006 Sumber: Evaluasi RSCM 2006 Total ????

  9. PENYAJIAN DATA 3. Grafik (Gambar) • Seperti tabel, gambarpun perlu dilengkapi dengan • Judul (menjawab What, Who, Where, When) • Nomer • Keterangan (key) • Sumber (kalau gambar tersebut kutipan)

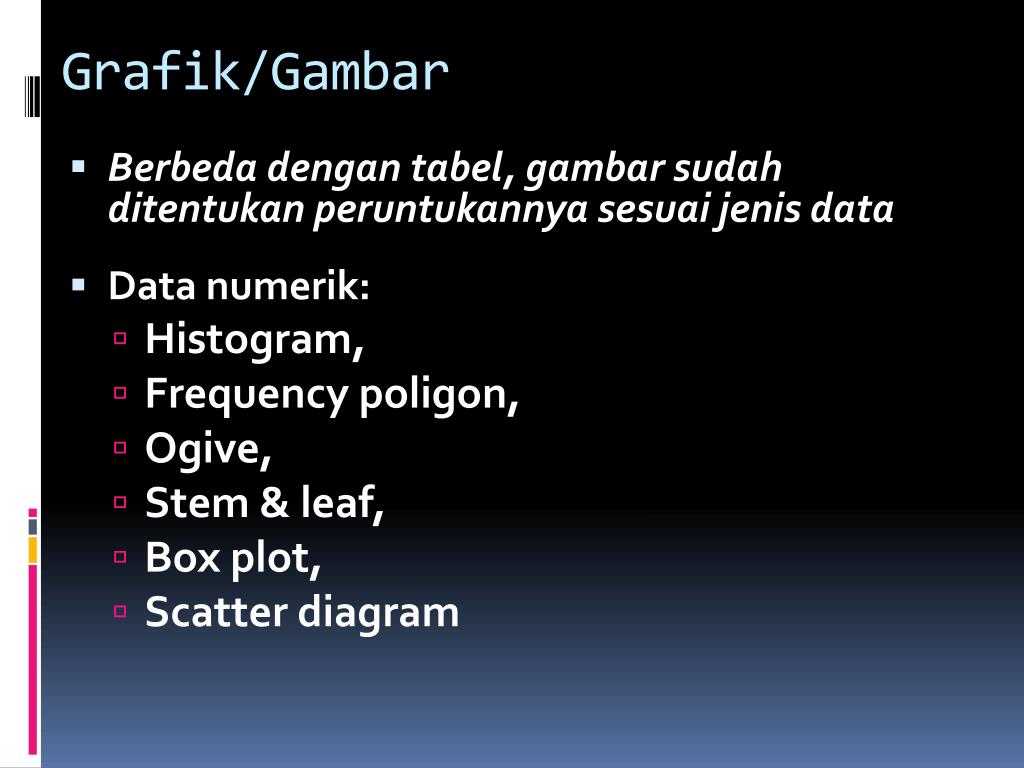

  10. Grafik/Gambar • Berbeda dengan tabel, gambar sudah ditentukan peruntukannya sesuai jenis data • Data numerik: • Histogram, • Frequency poligon, • Ogive, • Stem & leaf, • Box plot, • Scatter diagram

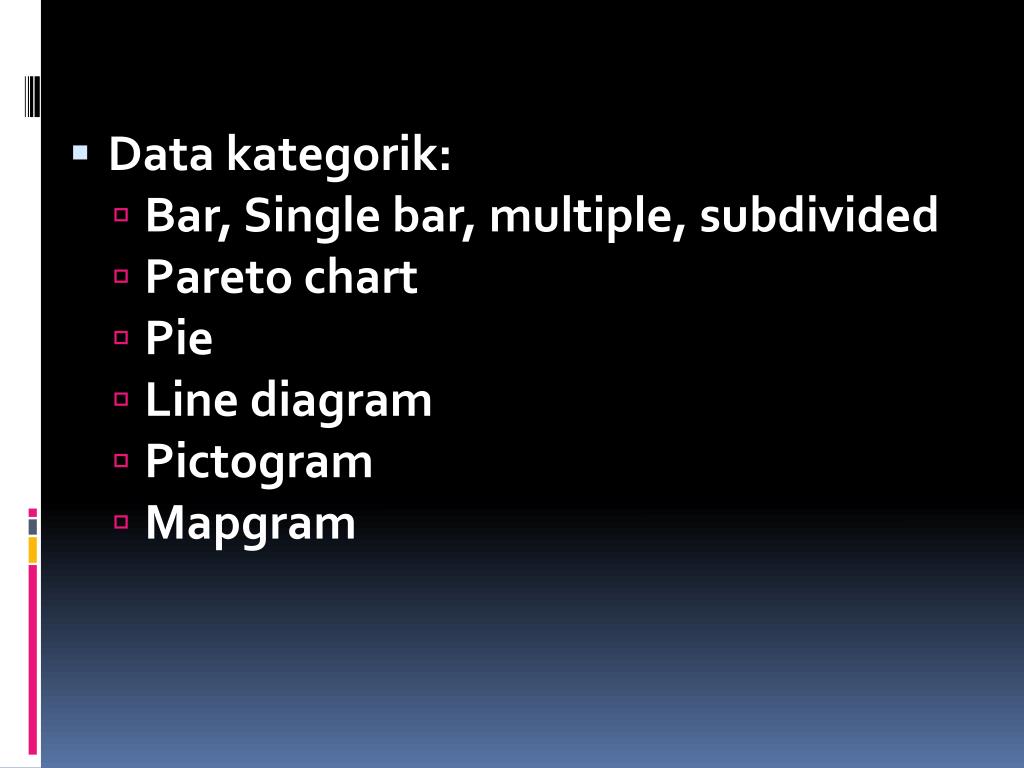

  11. Data kategorik: • Bar, Single bar, multiple, subdivided • Pareto chart • Pie • Line diagram • Pictogram • Mapgram

  12. Jml 40 30 20 10 60 80 40 50 70 Gambar 1. Distribusi BB MhsFIK Th2014 (histogram) 90 Kg

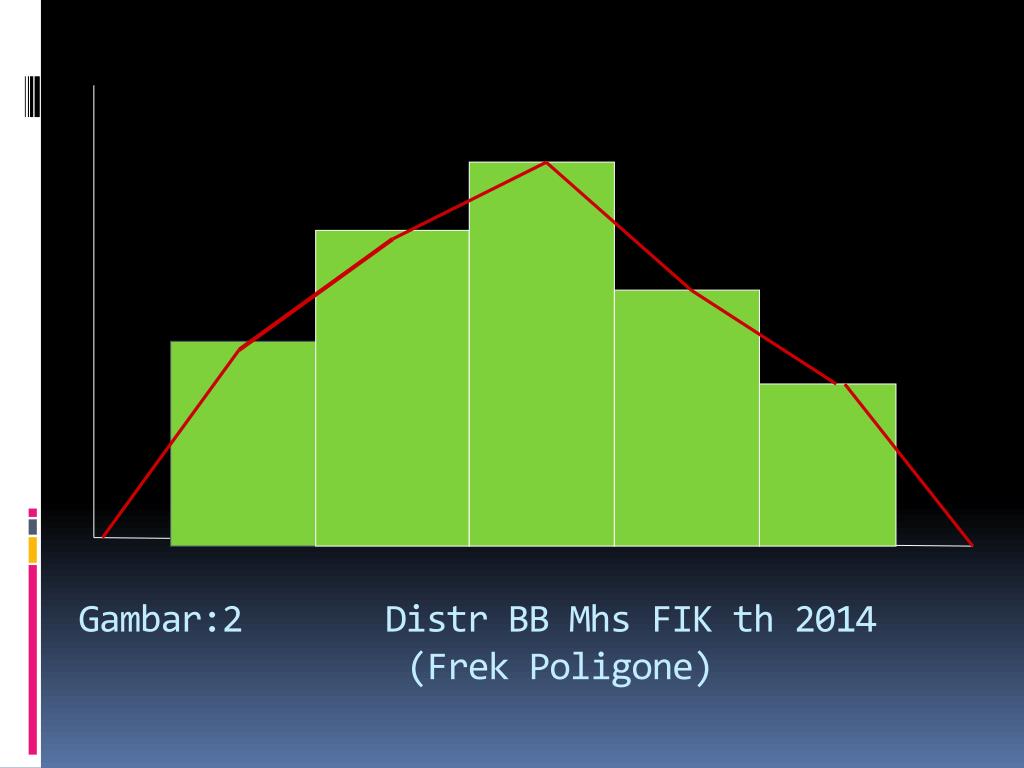

  13. Gambar:2 Distr BB MhsFIK th2014 (FrekPoligone)

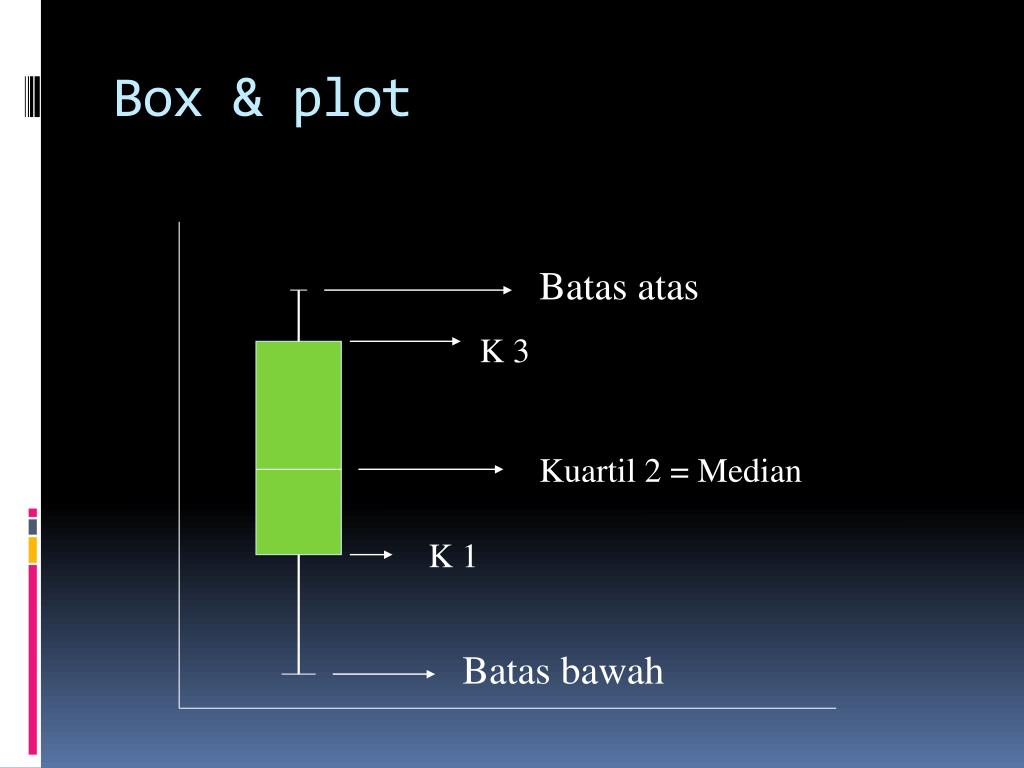

  14. Box & plot Batas atas K 3 Kuartil 2 = Median K 1 Batas bawah

  15. OGIVE Y Less then Posisi Md Md More then Nilai Md X

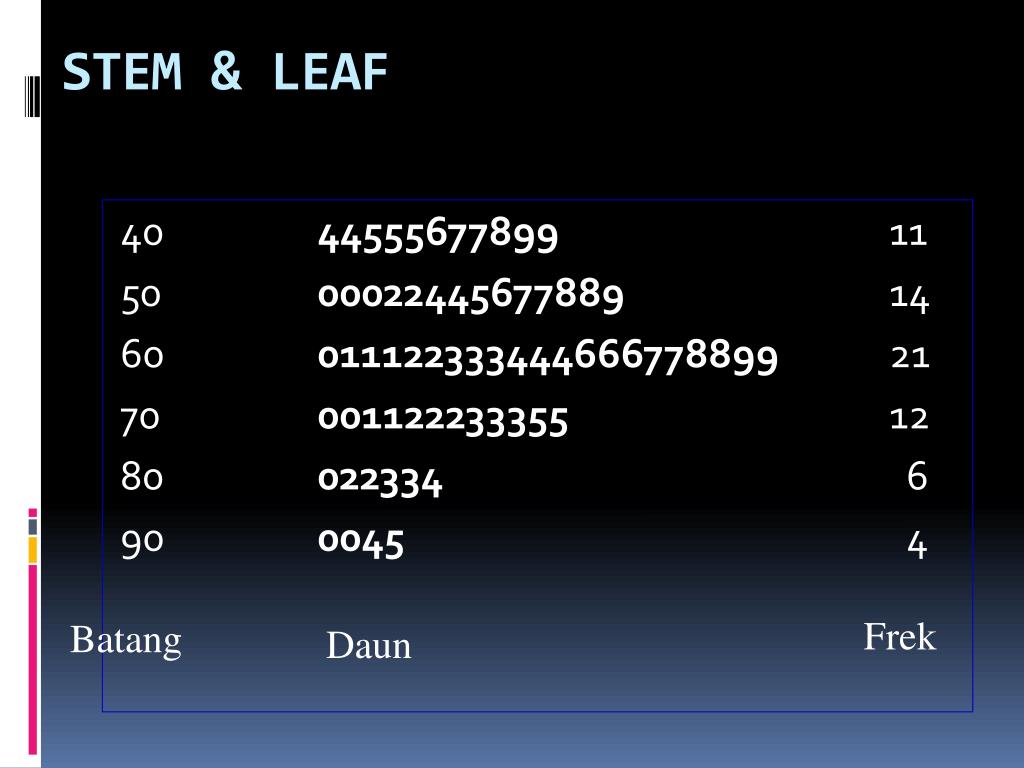

  16. STEM & LEAF 40 44555677899 11 50 00022445677889 14 60 011122333444666778899 21 70 001122233355 12 80 022334 6 90 0045 4 Frek Batang Daun

  17. Scatter Diagram • Scatter + + + TB + + + + + + + BB

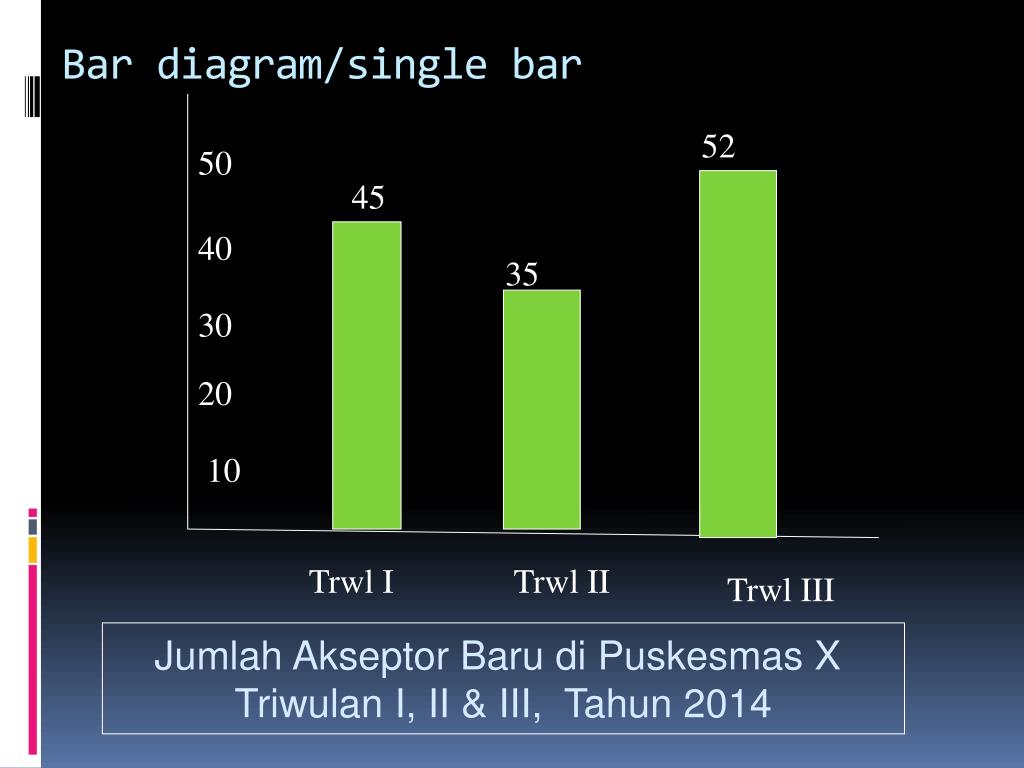

  18. 52 50 45 40 35 30 20 10 Trwl I Trwl II Trwl III Bar diagram/single bar Jumlah Akseptor Baru di Puskesmas X Triwulan I, II & III, Tahun 2014

  19. Multiple bar Key Jumlah Akseptor Baru di Tiga Wilayah Palangka Raya, Tahun 2005

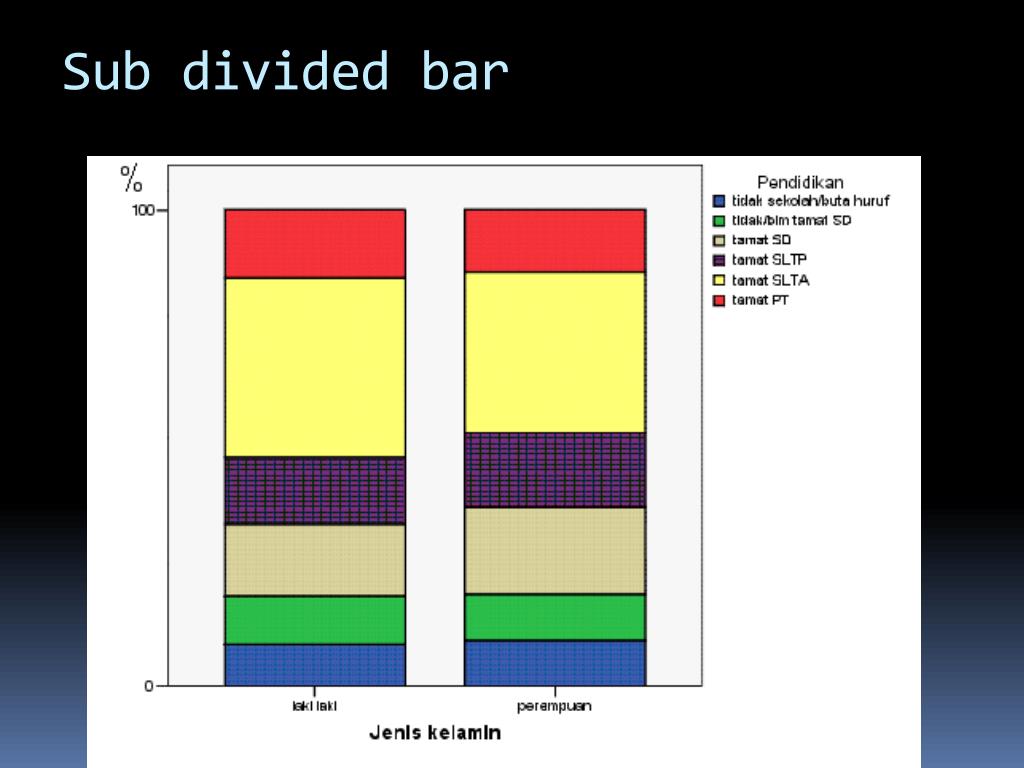

  20. Sub divided bar

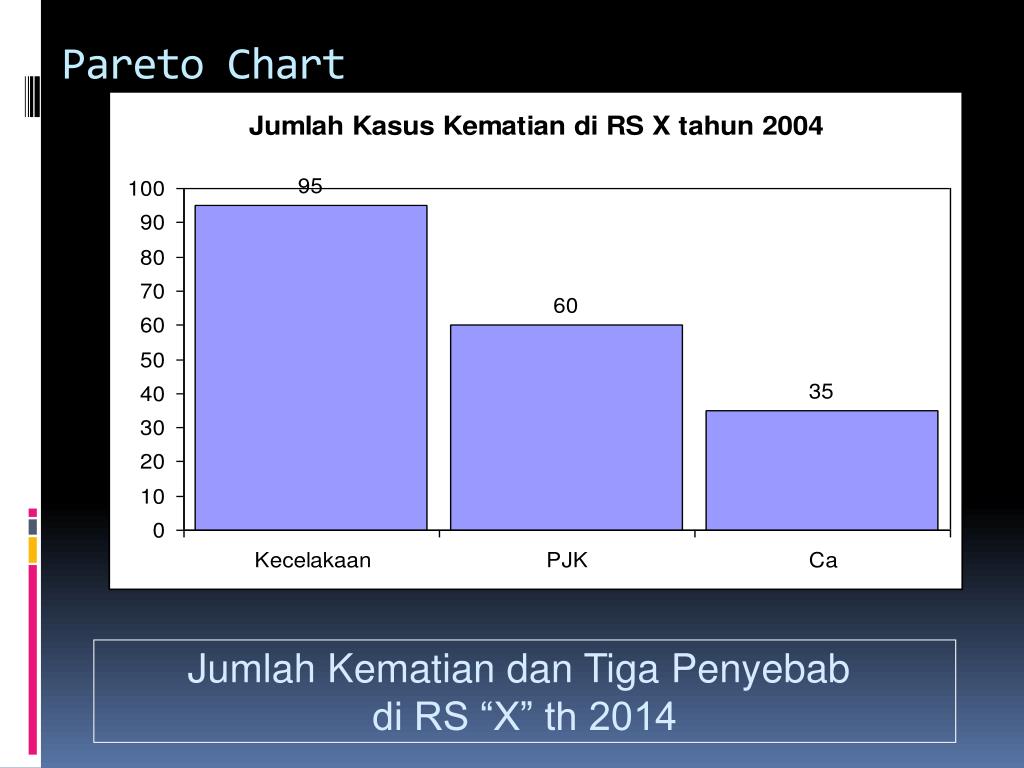

  21. Pareto Chart Jumlah Kematian dan Tiga Penyebab di RS “X” th 2014

  22. Pie Diagram

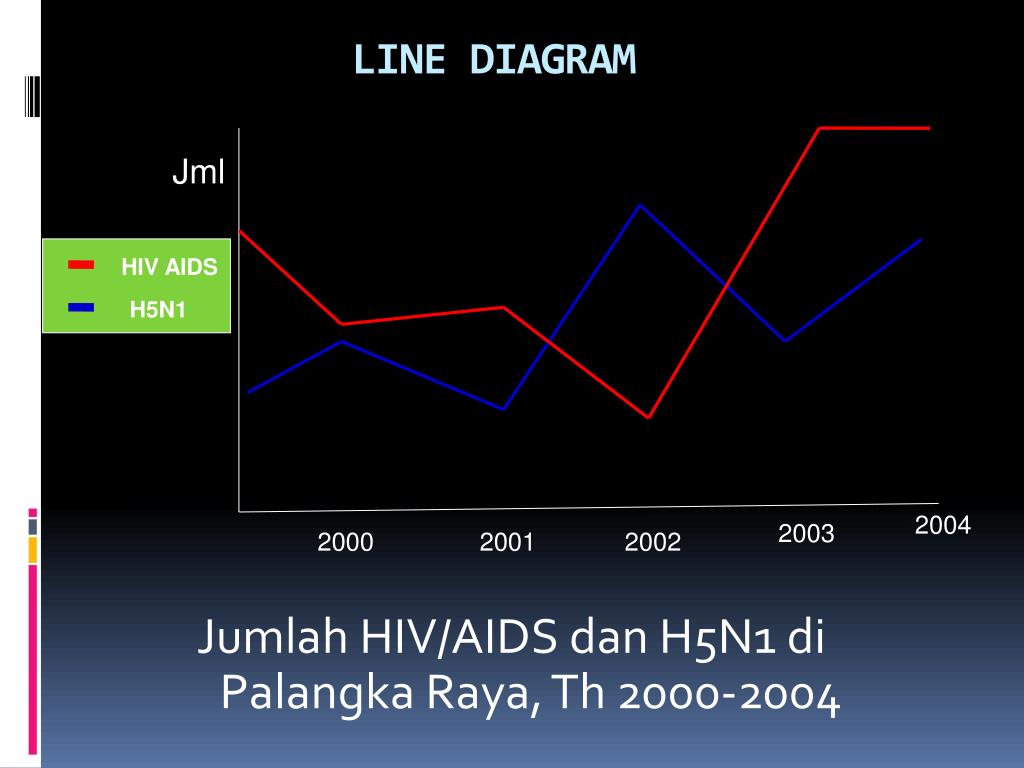

  23. LINE DIAGRAM Jml Jumlah HIV/AIDS dan H5N1 di Palangka Raya, Th 2000-2004 HIV AIDS H5N1 2004 2003 2000 2001 2002

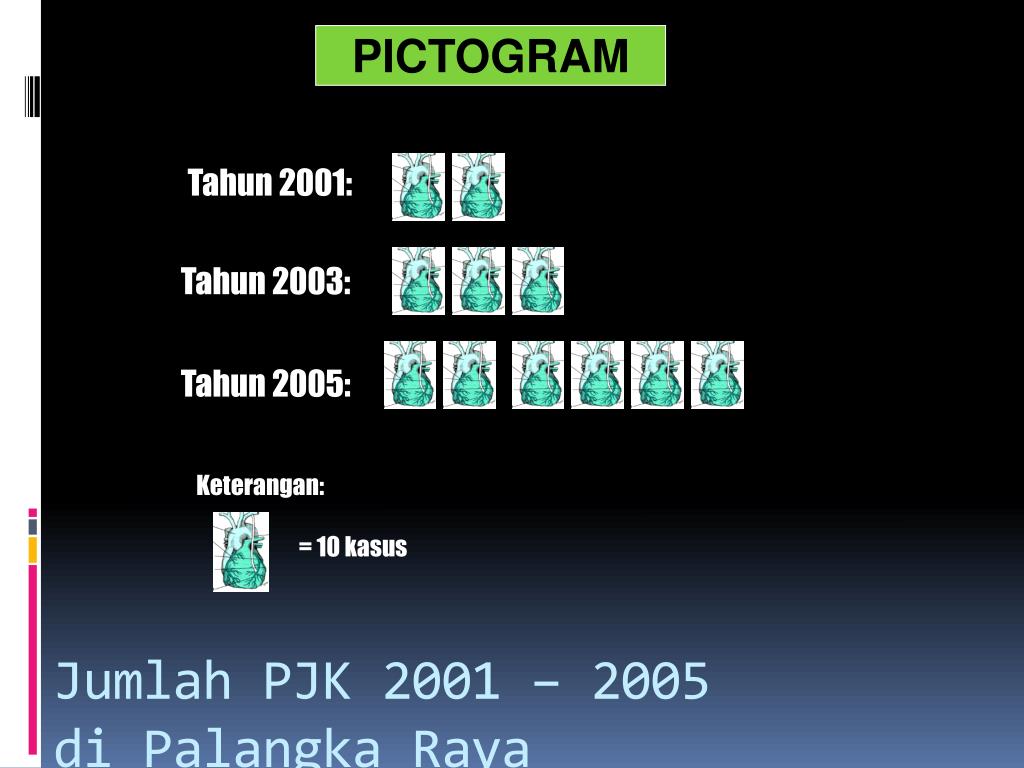

  24. Tahun 2001: Tahun 2003: Tahun 2005: Keterangan: = 10 kasus PICTOGRAM Jumlah PJK 2001 – 2005di Palangka Raya

  25. Map gram DHF H5N1
