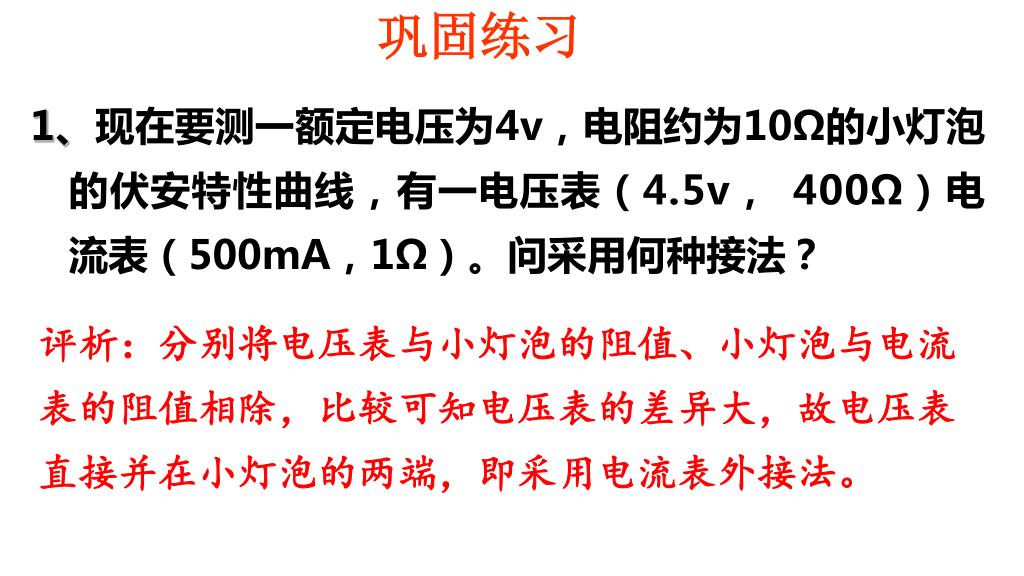

1. 巩固练习 1、现在要测一额定电压为4v，电阻约为10Ω的小灯泡的伏安特性曲线，有一电压表（4.5v， 400Ω）电流表（500mA，1Ω）。问采用何种接法？ 评析：分别将电压表与小灯泡的阻值、小灯泡与电流表的阻值相除，比较可知电压表的差异大，故电压表直接并在小灯泡的两端，即采用电流表外接法。

2. 2、有一个未知电阻Rx，用图中（a）和（b）两种电路分别对它进行测量，用（a）图电路测量时，两表读数分别为6V，6mA，用（b）图电路测量时，两表读数分别为5.9V，10mA，则用图所示电路测该电阻的阻值误差较小，测量值Rx= Ω ，测量值比真实值偏（填“大”或“小”）。 (a) (b) 评析：从两次测量结果看出，电流表两次测量值的变化较大，也就是由电流表引起的误差大，为减小误差，就让电流表直接测Rx，即采用a电路图。 答案：a，1000，大

3. 3、甲、乙两同学使用完全相同的器材，分别采用如图a、b所示的电路来测量未知电阻 Rx 的阻值；已知电流表的内阻约10Ω、电压表的内阻约3000Ω。两同学将测量得到的实验数据作成如图c、d所示的U-I 图线 ①由图c得Rxc=；由图d得Rxd=（结果保留两位有效数字） ② （填 “c”或“d”）是甲同学的实验图线。 ③相比而言（填“甲”或“乙”）同学测量结果较准确。 U/V U/V 2.00 2.00 1.50 1.50 Rx Rx mA mA 1.00 1.00 V V 0.50 0.50 S S I/mA I/mA R R 0 E E 0 2.00 1.00 1.50 0.50 2.00 0.50 1. 0 1.50 a b c d

4. 评析： ①分别由c、d图像的斜率可求得 Rxc=（0.98—1.0）×103Ω ， Rxd=（7.4—7.6）×102Ω ②甲同学采用的是a电路图，是电流表外接法，该测量结果偏小，由①的结果可得是d实验图线。 ③电压表的内阻约3kΩ，Rx阻值约取1kΩ，则相除是3倍，电流表的内阻约10Ω，Rx阻值与之相除是100倍，因电流表的阻值相比差异大，故让电流表直接测Rx，采用电流表内接法，b电路图，即是乙同学。
