  1. Unified Modeling Language

  2. Unified Modeling Language¤Entstehung

  3. Structural Diagrams Class Object Component Deployment Behavioral Diagrams Use Case Sequence Callaboration State Transition Activity Unified Modeling Language ¤UML Diagram Types

  4. Unified Modeling Language ¤Structural Diagrams • Class Diagram • Static structur of a system • Shows • Classes • Interfaces • Collaborations • Relationships

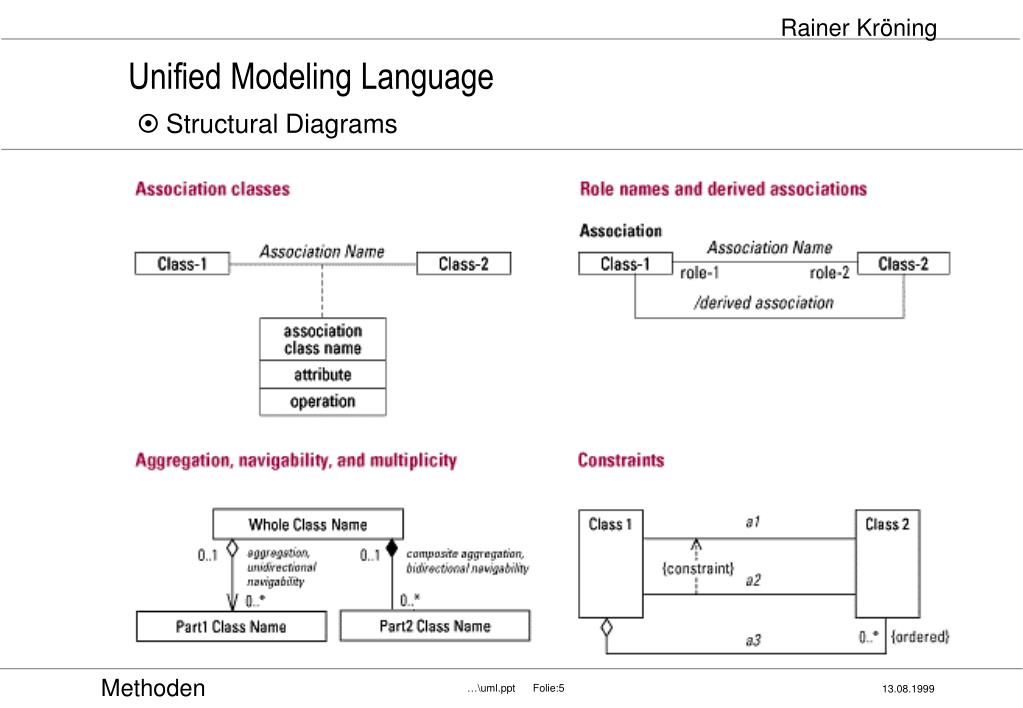

  5. Unified Modeling Language ¤Structural Diagrams

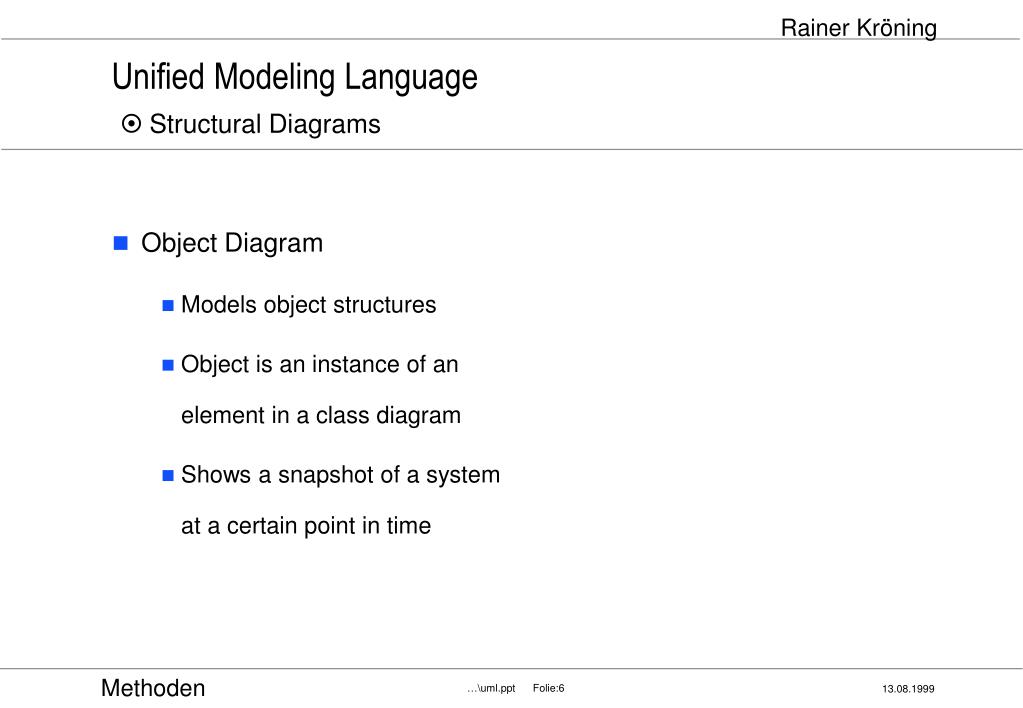

  6. Unified Modeling Language ¤Structural Diagrams • Object Diagram • Models object structures • Object is an instance of an element in a class diagram • Shows a snapshot of a system at a certain point in time

  7. Unified Modeling Language ¤Structural Diagrams • Component Diagram • Models the static implementation of a system • Component is a binary, replaceble piece of a system that realizes interfaces • Shows components, interfaces and relationships

  8. Unified Modeling Language ¤Structural Diagrams • Deployment Diagram • Models the runtime environment • Shows processing nodes and the components they deploy

  9. Unified Modeling Language ¤BehavioralDiagrams • Use Case • Models the context and behavior of a system • Shows actors, use cases and their relationships

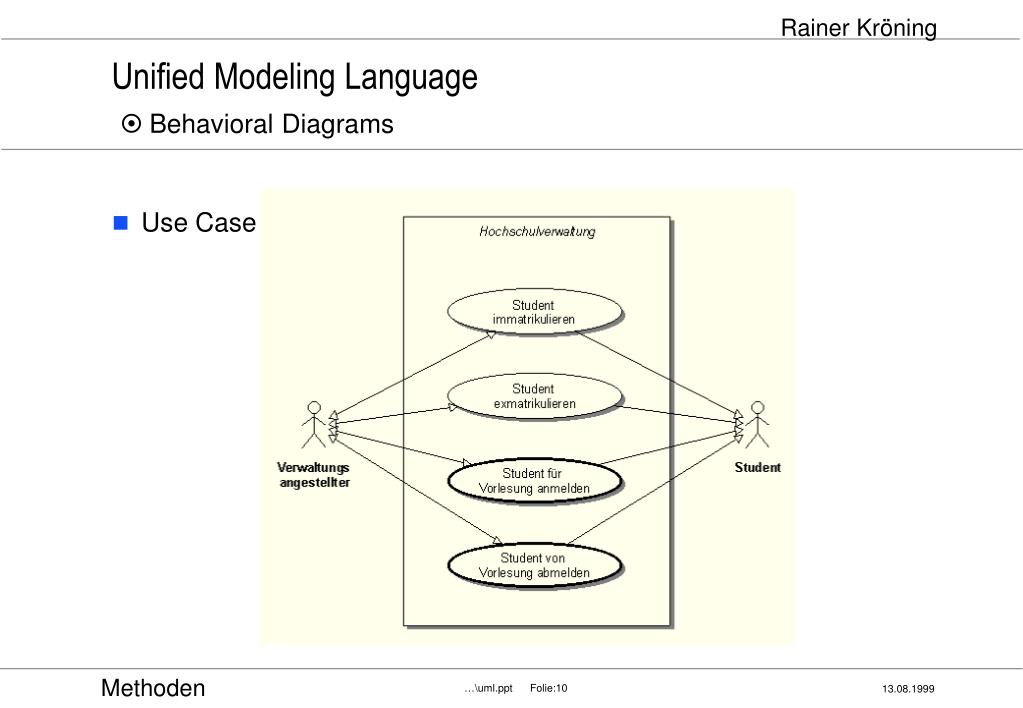

  10. Unified Modeling Language ¤BehavioralDiagrams • Use Case

  11. Unified Modeling Language ¤BehavioralDiagrams

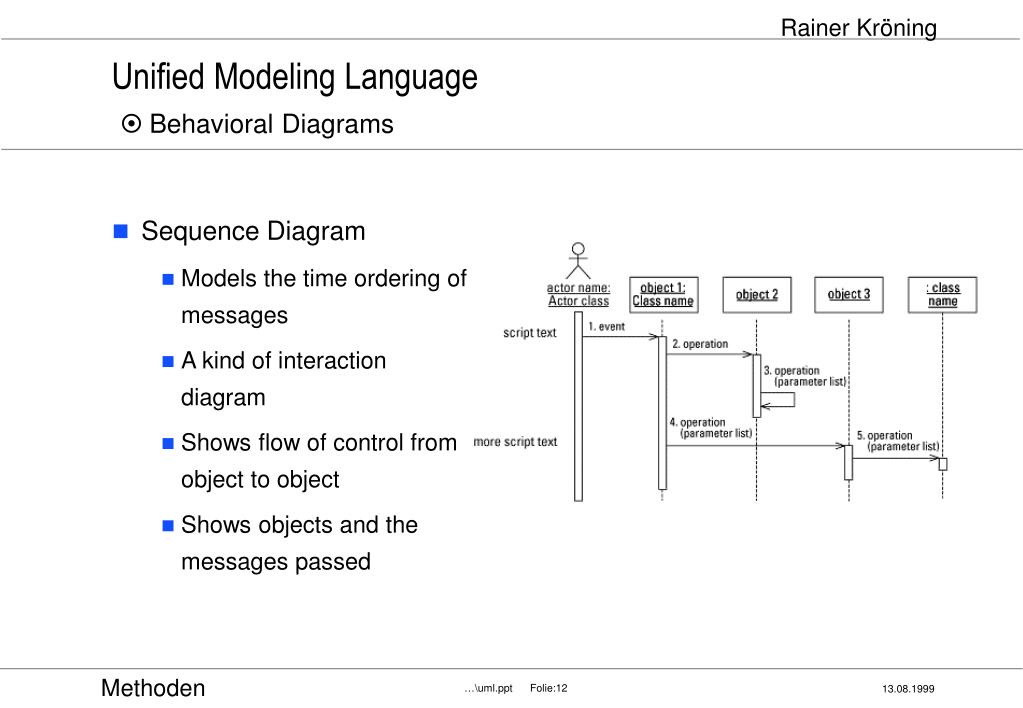

  12. Unified Modeling Language ¤BehavioralDiagrams • Sequence Diagram • Models the time ordering of messages • A kind of interaction diagram • Shows flow of control from object to object • Shows objects and the messages passed

  13. Unified Modeling Language ¤BehavioralDiagrams • Sequence Diagram

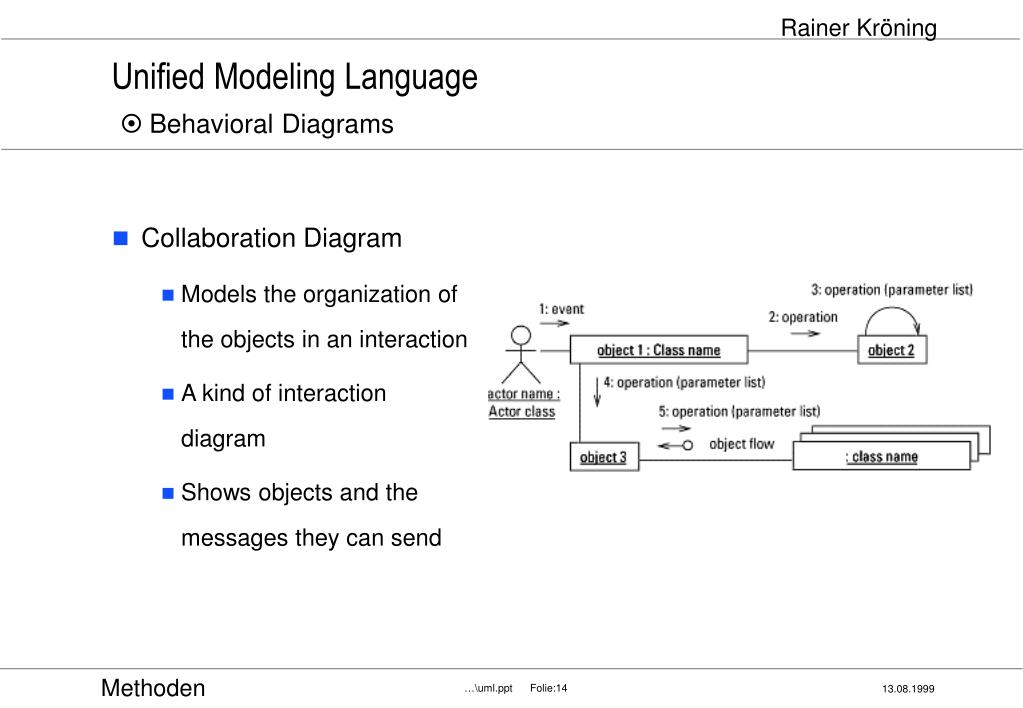

  14. Unified Modeling Language ¤BehavioralDiagrams • Collaboration Diagram • Models the organization of the objects in an interaction • A kind of interaction diagram • Shows objects and the messages they can send

  15. Unified Modeling Language ¤BehavioralDiagrams • Collaboration Diagram • OMT

  16. Unified Modeling Language ¤BehavioralDiagrams • State Transition Diagram • Models the lifetime of an object • Shows the flow of control from state to state

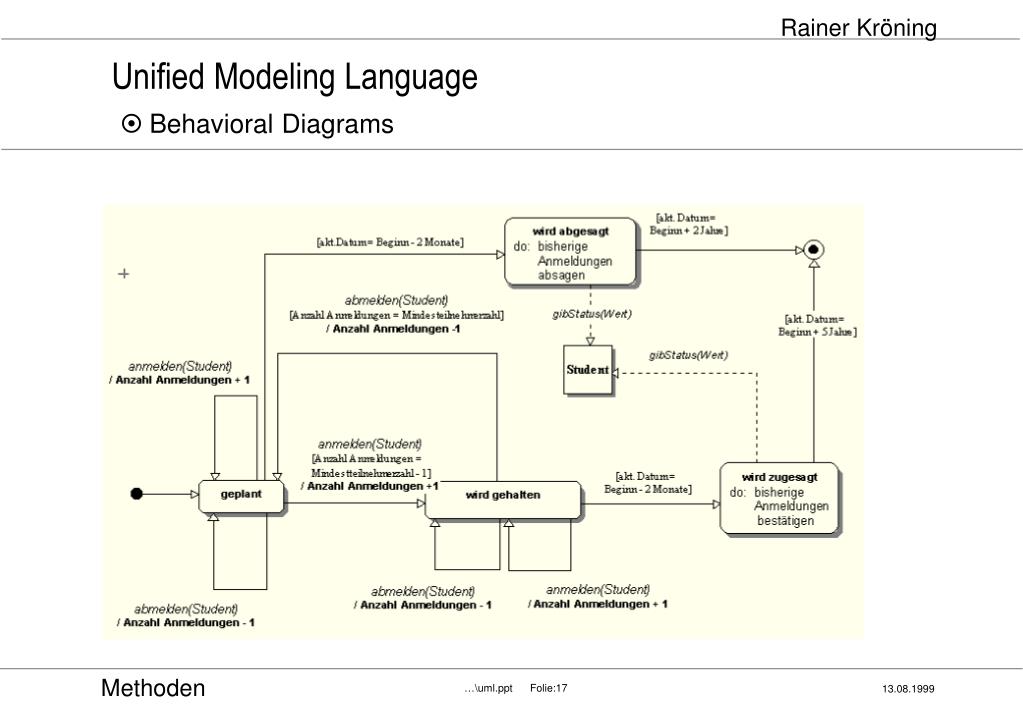

  17. Unified Modeling Language ¤BehavioralDiagrams

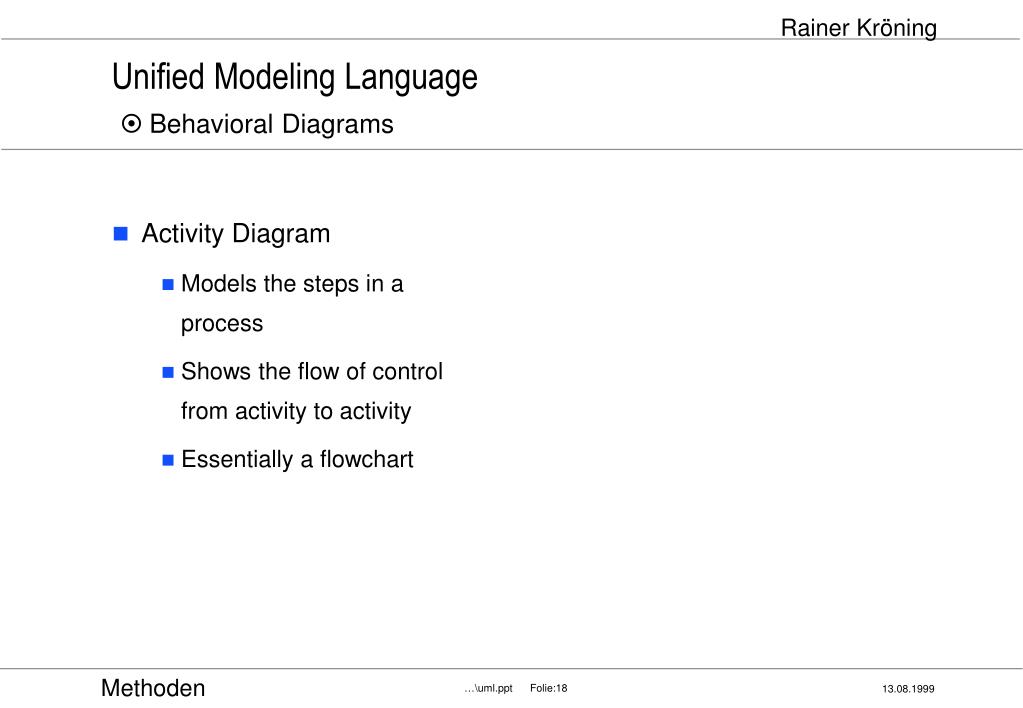

  18. Unified Modeling Language ¤BehavioralDiagrams • Activity Diagram • Models the steps in a process • Shows the flow of control from activity to activity • Essentially a flowchart

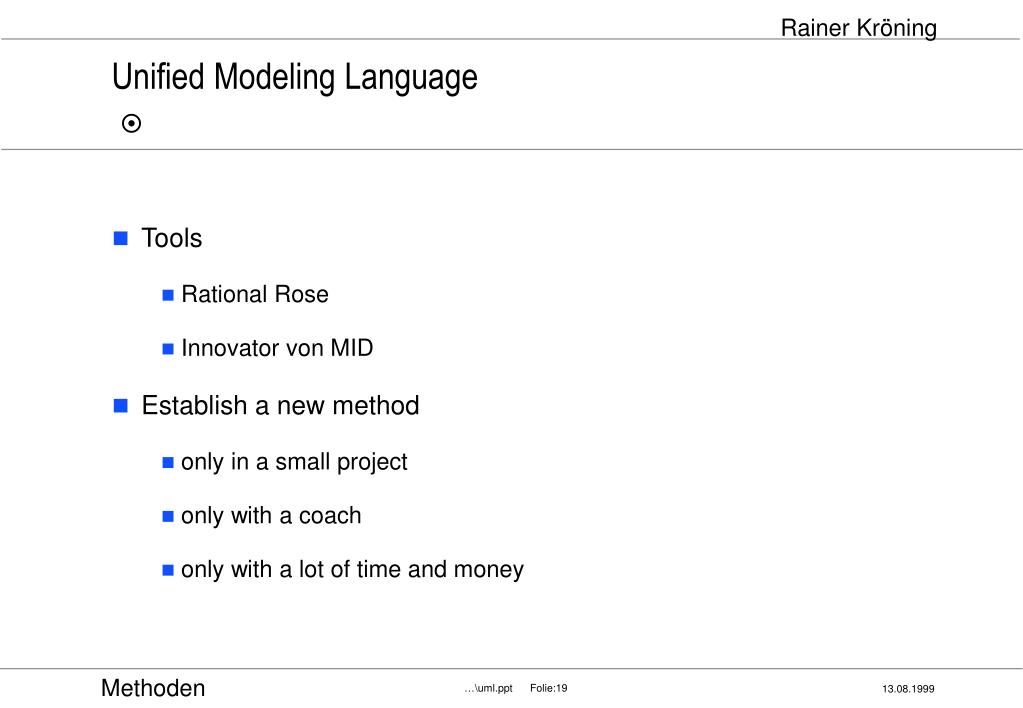

  19. Unified Modeling Language ¤ • Tools • Rational Rose • Innovator von MID • Establish a new method • only in a small project • only with a coach • only with a lot of time and money
