1. 概述. 概述. 停止. 离心力. 转弯. 制动力. 运行. 重量. 驱动力. 概述. 轮胎. 减少震动. 车轮. (1/1). 2. 结构. 概述. 无内胎轮胎. 有内胎轮胎. 轮胎衬里层. 内胎. 阀. 气门. 子午线轮胎. 斜交轮胎. <1> 胎面. 结构. <2> 缓冲层. <2> 带束层. <3> 帘布层或 胎体. <4> 内衬. <5> 胎圈钢丝. (1/1). 概述. 轮胎宽度. 轮胎高度. 轮胎外直径. 轮圈直径. 结构. (1/1). 概述. 冲压钢板车轮. 车轮尺寸.

(1/1) - slide 1
01 / 34(1/1)
1 / 17

Télécharger la présentation

(1/1)
Une image / un lien ci-dessous est fourni (tel quel) pour télécharger la présentation

Politique de téléchargement : le contenu du site vous est fourni TEL QUEL pour votre information et votre usage personnel ; il ne peut être vendu, concédé sous licence ni partagé sur d’autres sites sans l’accord de son auteur.Le contenu vous est fourni TEL QUEL, pour votre information et votre usage personnel uniquement. Téléchargez la présentation en cliquant sur ce lien. Lors du téléchargement, si vous ne parvenez pas à télécharger une présentation, l’éditeur a peut-être supprimé le fichier de son serveur.Pendant le téléchargement, si vous ne parvenez pas à obtenir une présentation, le fichier a peut-être été supprimé par l’éditeur.

F I N

Plus de contenu associé

Transcription de la présentation

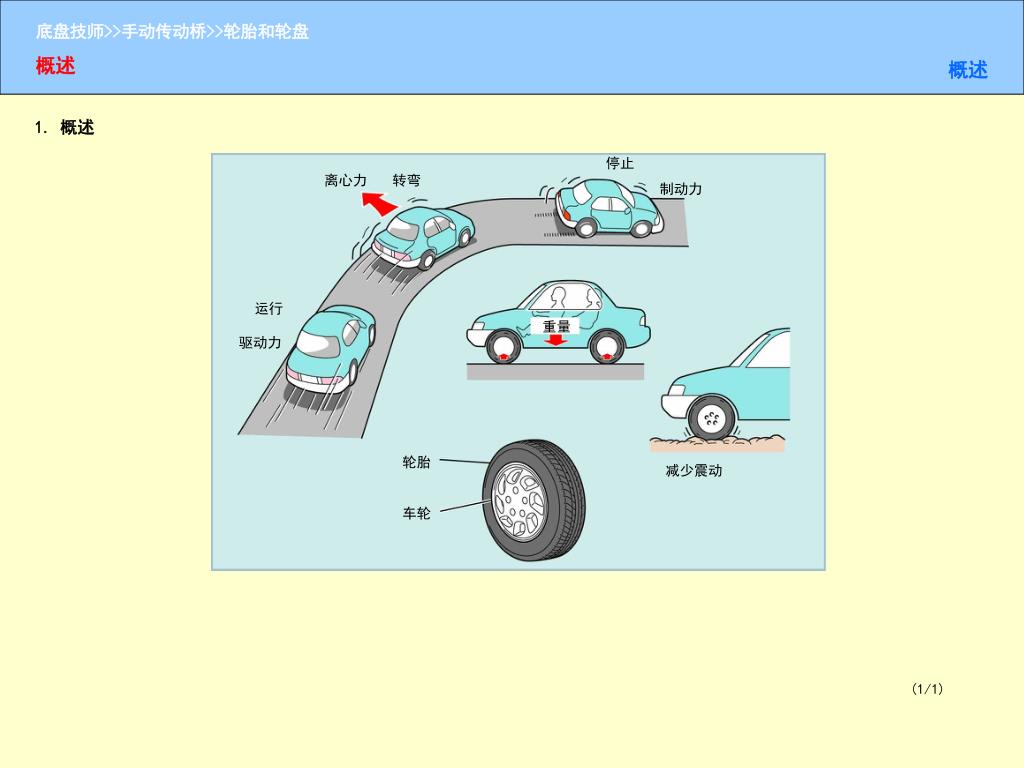

  1. 1. 概述 概述 停止 离心力 转弯 制动力 运行 重量 驱动力 概述 轮胎 减少震动 车轮 (1/1)

  2. 2. 结构 概述 无内胎轮胎 有内胎轮胎 轮胎衬里层 内胎 阀 气门 子午线轮胎 斜交轮胎 <1> 胎面 结构 <2> 缓冲层 <2> 带束层 <3> 帘布层或 胎体 <4> 内衬 <5> 胎圈钢丝 (1/1)

  3. 概述 轮胎宽度 轮胎高度 轮胎外直径 轮圈直径 结构 (1/1)

  4. 概述 冲压钢板车轮 车轮尺寸 <1> 轮辋宽度 <2> 轮辋凸缘形状 <3> 锛偏置 轻金属铸造车轮 <4> 轮辋直径 结构 <6> 节圆直径 车轮 尺寸 <7> 轮毂安装面 <5> 轮辋中心 (1/1)

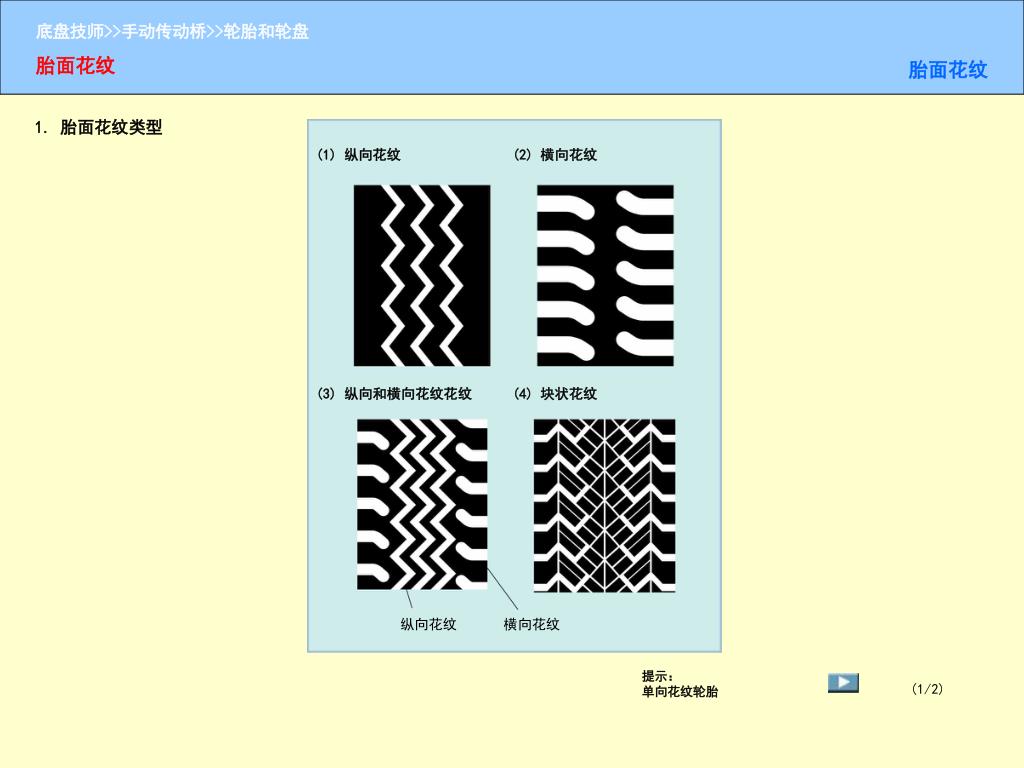

  5. 1. 胎面花纹类型 胎面花纹 (1) 纵向花纹 (2) 横向花纹 (3) 纵向和横向花纹花纹 (4) 块状花纹 胎面花纹 纵向花纹 横向花纹 提示： 单向花纹轮胎 (1/2)

  6. 胎面花纹 (1) 纵向花纹 (2) 横向花纹 (3) 纵向和横向花纹花纹 (4) 块状花纹 胎面花纹 纵向花纹 横向花纹 (1/2)

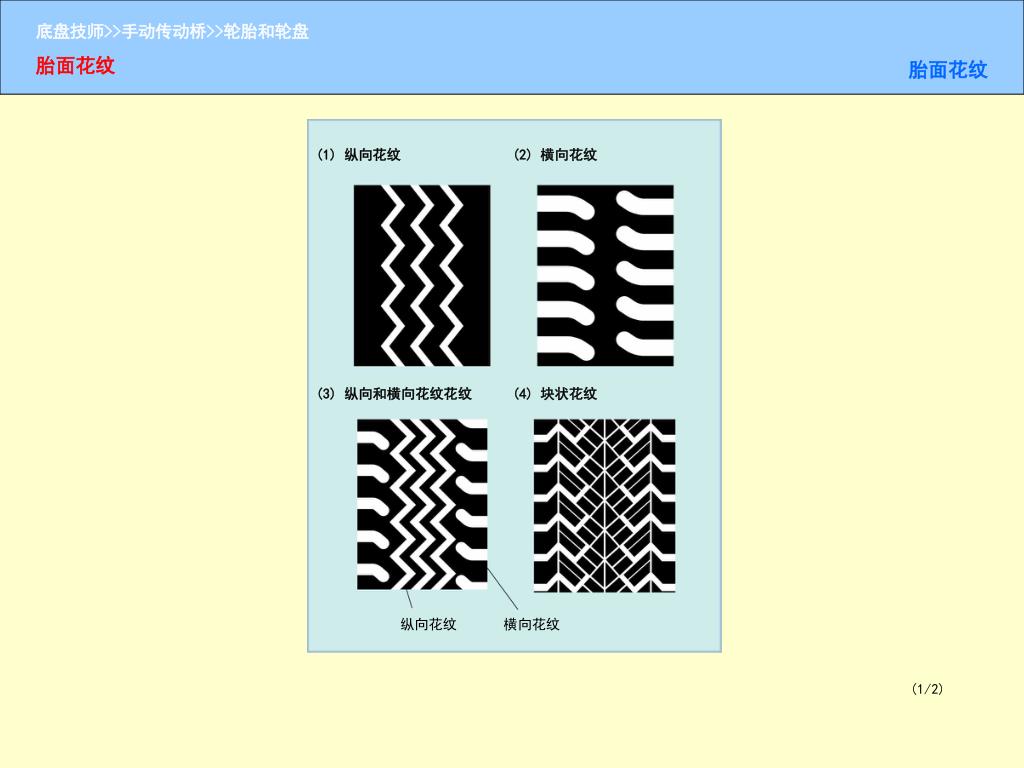

  7. 胎面花纹 (1) 纵向花纹 (2) 横向花纹 (3) 纵向和横向花纹花纹 (4) 块状花纹 胎面花纹 纵向花纹 横向花纹 (1/2)

  8. 胎面花纹 (1) 纵向花纹 (2) 横向花纹 (3) 纵向和横向花纹花纹 (4) 块状花纹 胎面花纹 纵向花纹 横向花纹 (1/2)

  9. 胎面花纹 (1) 纵向花纹 (2) 横向花纹 (3) 纵向和横向花纹花纹 (4) 块状花纹 胎面花纹 纵向花纹 横向花纹 (1/2)

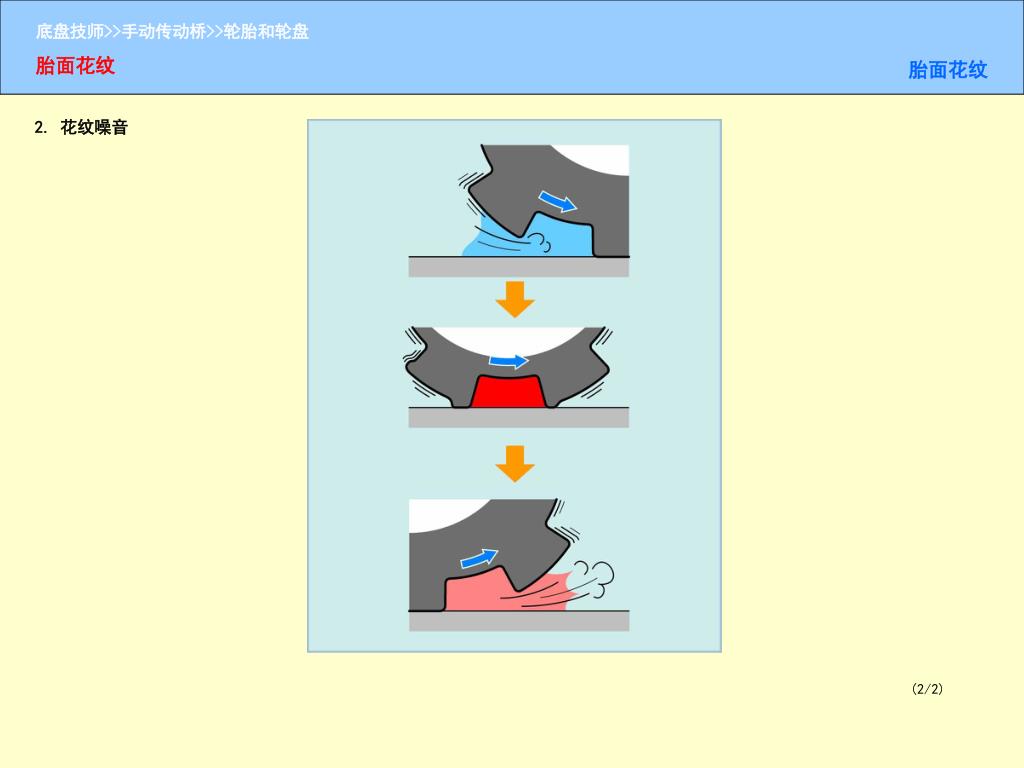

  10. 2. 花纹噪音 胎面花纹 胎面花纹 (2/2)

  11. 轮胎类型 轮胎类型 标准轮胎 全天候轮胎 雪地轮胎 50 60 70 80 轮胎接触面积率 (1/1)

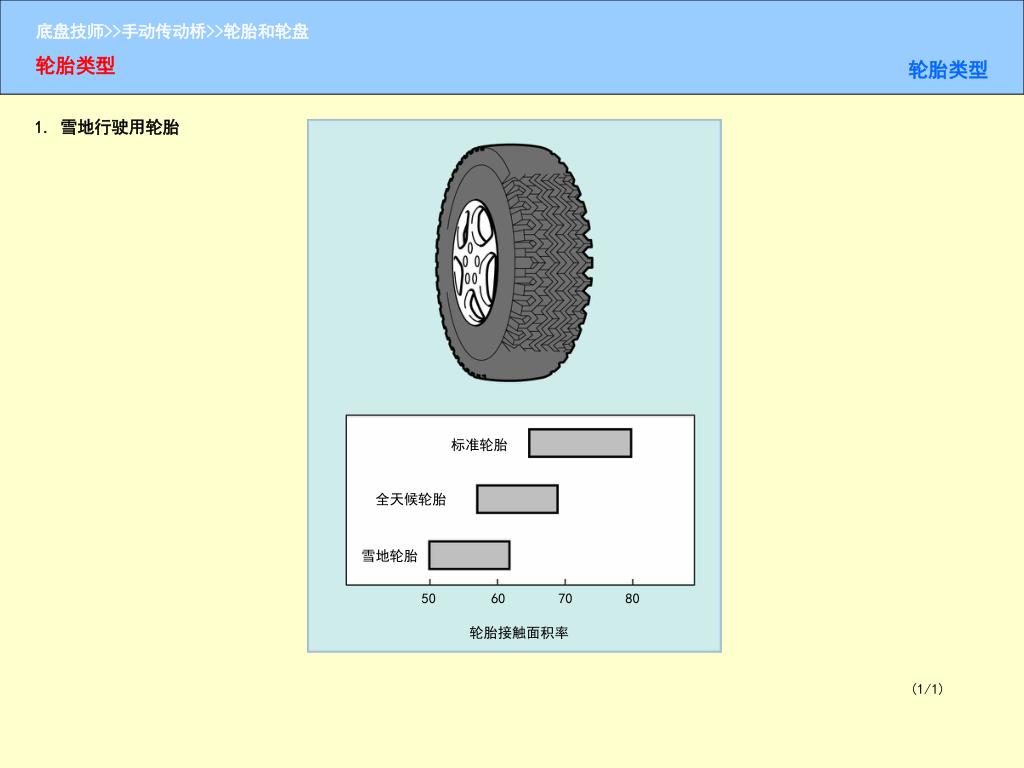

  12. 1. 雪地行驶用轮胎 轮胎类型 轮胎类型 标准轮胎 全天候轮胎 雪地轮胎 50 60 70 80 轮胎接触面积率 (1/1)

  13. 2. 防滑钉轮胎 轮胎类型 销钉 触点 车身 轮胎类型 (1/1)

  14. 3. 无防滑钉轮胎 轮胎类型 刀槽花纹 轮胎类型 冰地路 雪地 轮胎 雪路 无防滑钉 轮胎 0 10 20 30 40 50 60 (m) 例如 雪地轮胎和无防滑钉轮胎的制动距离比较 (速度:40 km/h [ 25mph ] ) (1/1)

  15. 4. 全天候轮胎（全季节轮胎） 轮胎类型 滚动阻力 在干路面上 的运行稳定性 乘坐 舒适性 在湿路面 制动 噪声 坏 抗磨损能力 在干路面 制动 好 轮胎类型 雪地路面的性能 冰地路面的 性能 普通轮胎 全天候轮胎 雪地轮胎 (1/1)

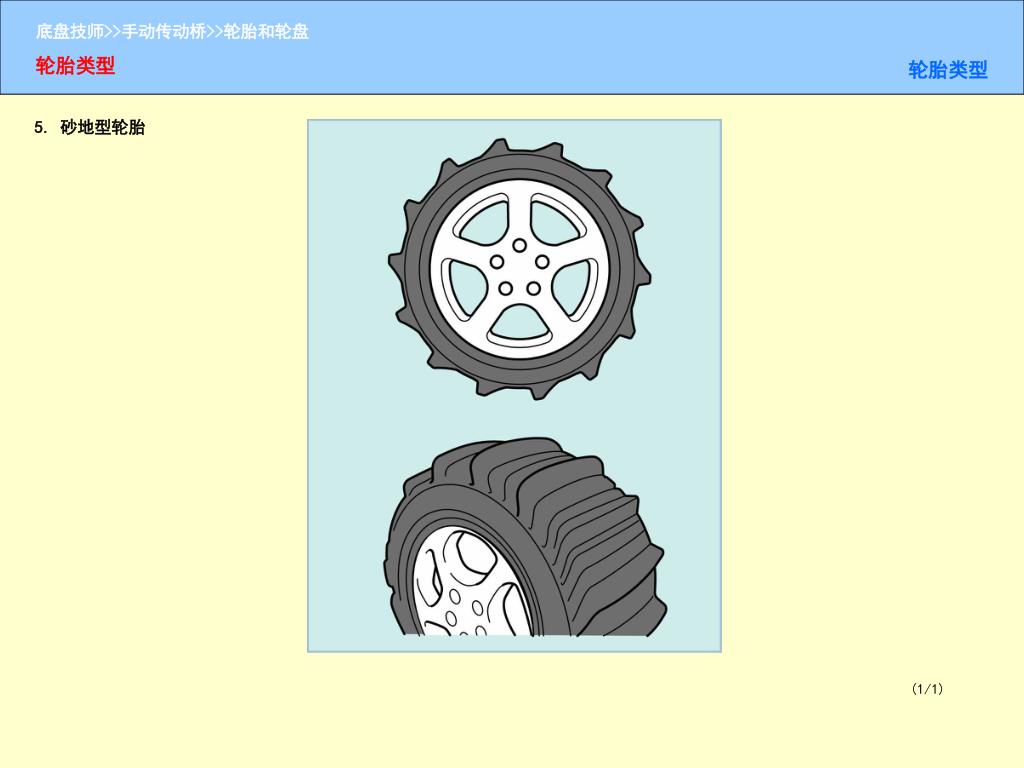

  16. 5. 砂地型轮胎 轮胎类型 轮胎类型 (1/1)

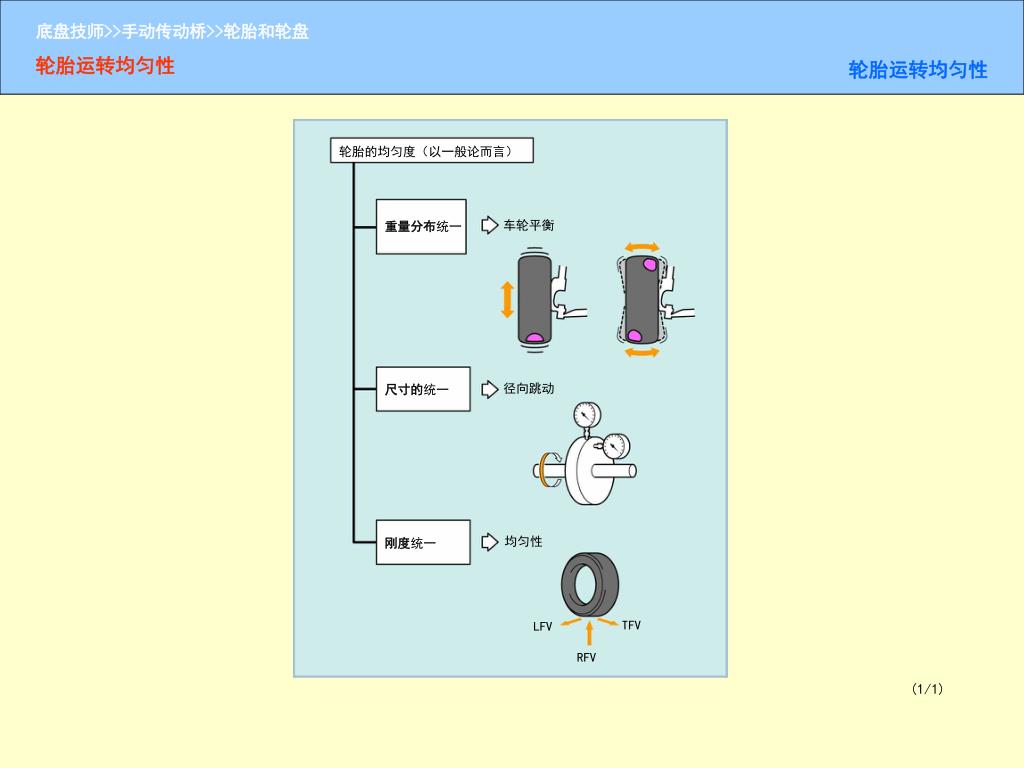

  17. 轮胎运转均匀性 轮胎的均匀度（以一般论而言） 车轮平衡 重量分布统一 径向跳动 尺寸的统一 轮胎运转均匀性 均匀性 刚度统一 TFV LFV RFV (1/1)

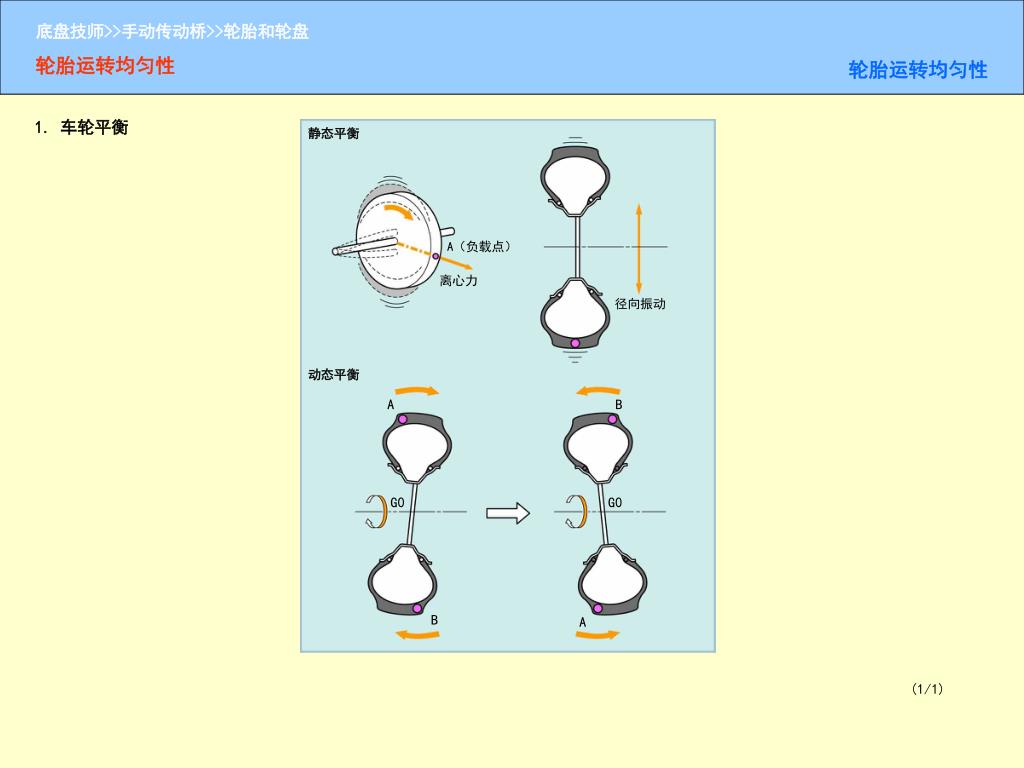

  18. 1. 车轮平衡 静态平衡 轮胎运转均匀性 A（负载点） 离心力 径向振动 动态平衡 A B 轮胎运转均匀性 G0 G0 B A (1/1)

  19. 2. 径向跳动 径向跳动 轮胎运转均匀性 椭圆形 偏心（偏心） 轴向跳动 轮胎运转均匀性 不垂直 翘曲 (1/1)

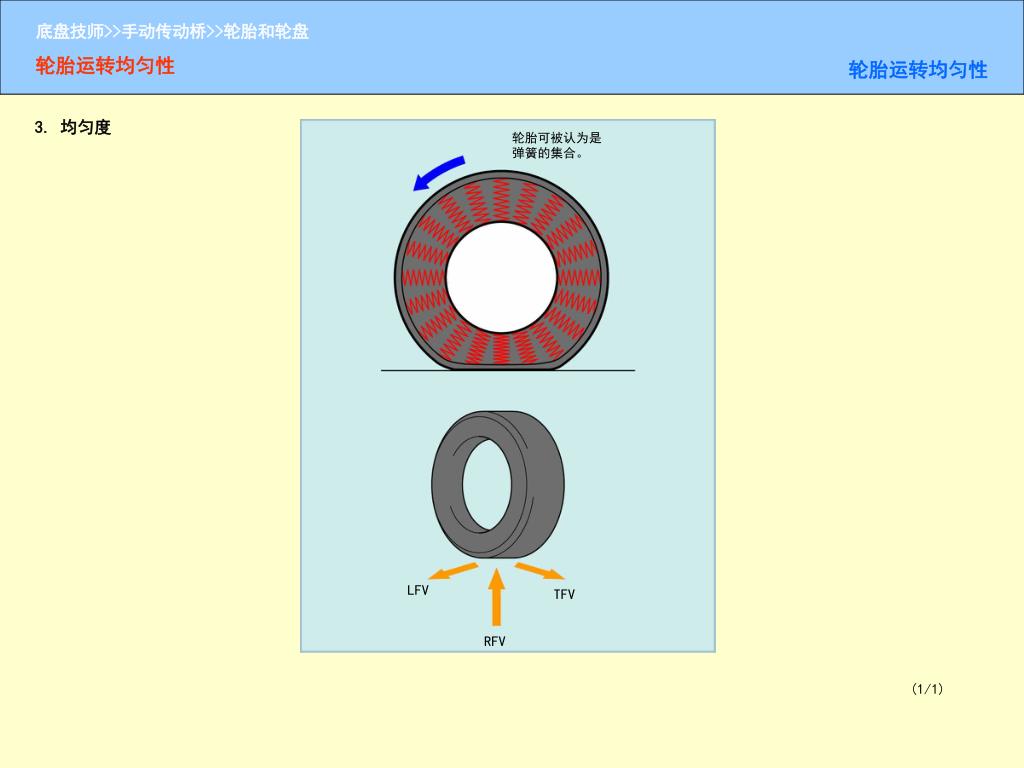

  20. 3. 均匀度 轮胎运转均匀性 轮胎可被认为是 弹簧的集合。 轮胎运转均匀性 LFV TFV RFV (1/1)

  21. 轮胎运转均匀性 轮胎的均匀度（以一般论而言） 车轮平衡 重量分布统一 径向跳动 尺寸的统一 轮胎运转均匀性 均匀性 刚度统一 TFV LFV RFV (1/1)

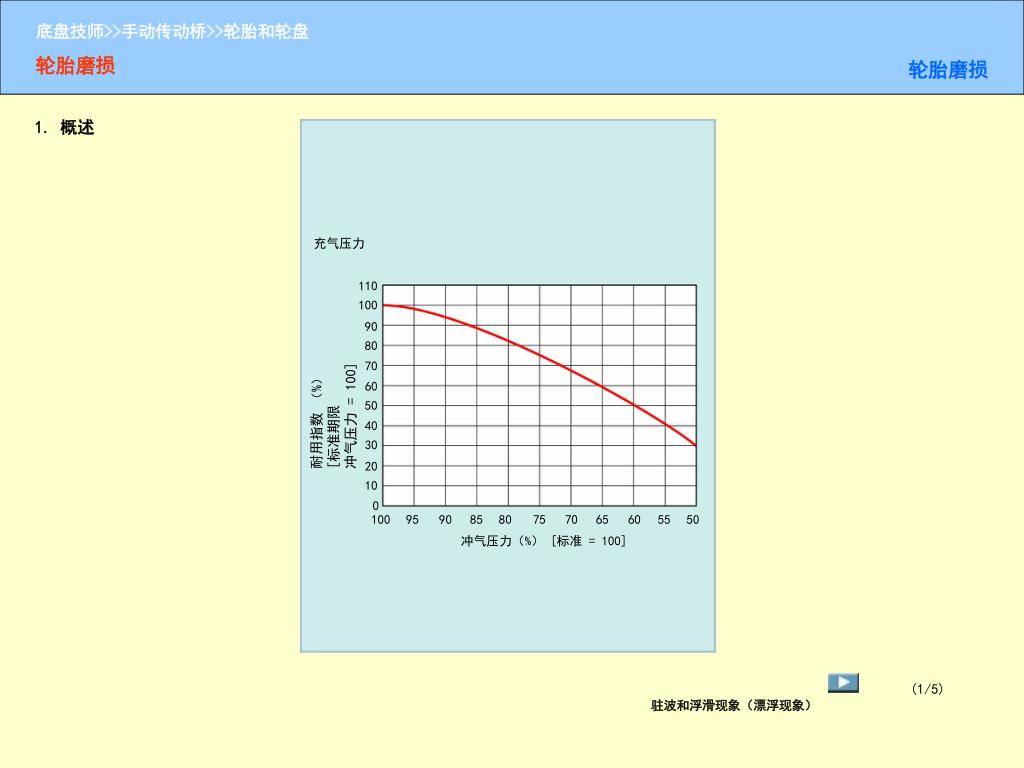

  22. 1. 概述 轮胎磨损 充气压力 110 100 90 80 70 耐用指数 （%）[标准期限 冲气压力 = 100] 60 50 轮胎磨损 40 30 20 10 0 100 95 90 85 80 75 70 65 60 55 50 冲气压力（%） [标准 = 100] 驻波和浮滑现象（漂浮现象） (1/5)

  23. 轮胎磨损 负荷 200 180 160 140 耐用指数 （%）[在适当载荷下的使用寿命 = 100] 120 100 80 60 40 70 80 90 100 110 120 130 140 150 载荷（%） （适当载荷 = 100） 轮胎磨损 汽车速度 130 120 110 耐用指数 （%）[在适当载荷下的使用寿命 = 100] 100 90 80 70 60 50 20 30 40 50 60 70 80 90 车速（km/h） (2/5)

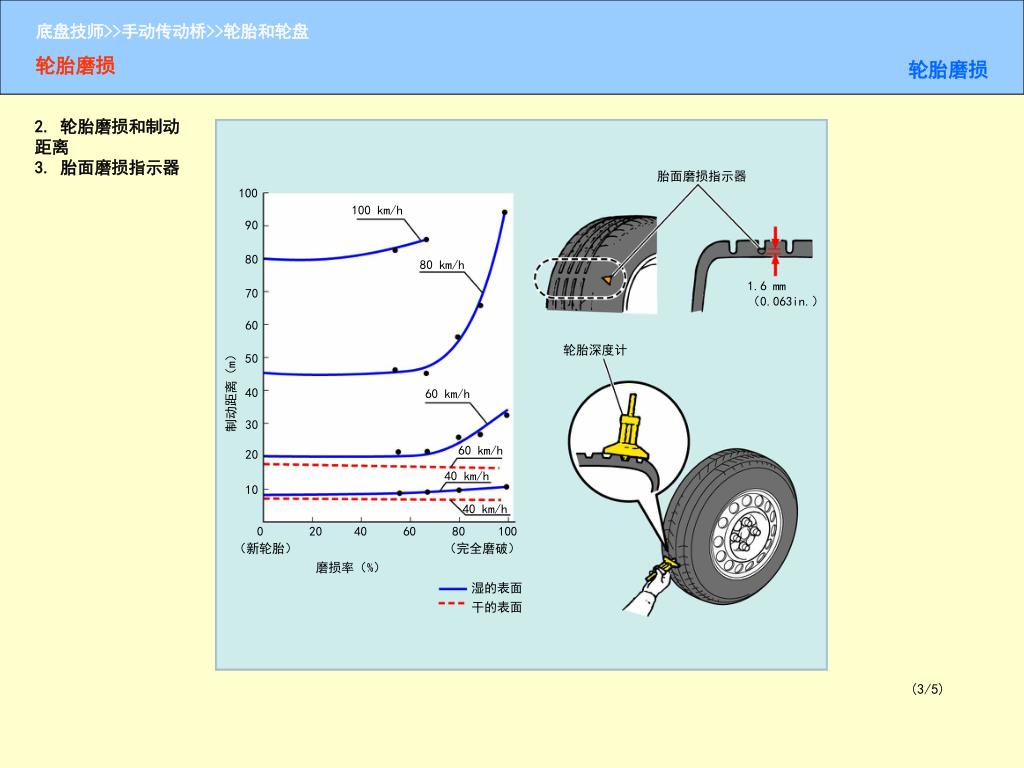

  24. 2. 轮胎磨损和制动距离3. 胎面磨损指示器 轮胎磨损 胎面磨损指示器 100 100 km/h 90 80 80 km/h 1.6 mm（0.063in.） 70 60 轮胎深度计 50 制动距离（m） 40 60 km/h 轮胎磨损 30 60 km/h 20 40 km/h 10 40 km/h 0 20 40 60 80 100 （新轮胎） （完全磨破） 磨损率（%） 湿的表面 干的表面 (3/5)

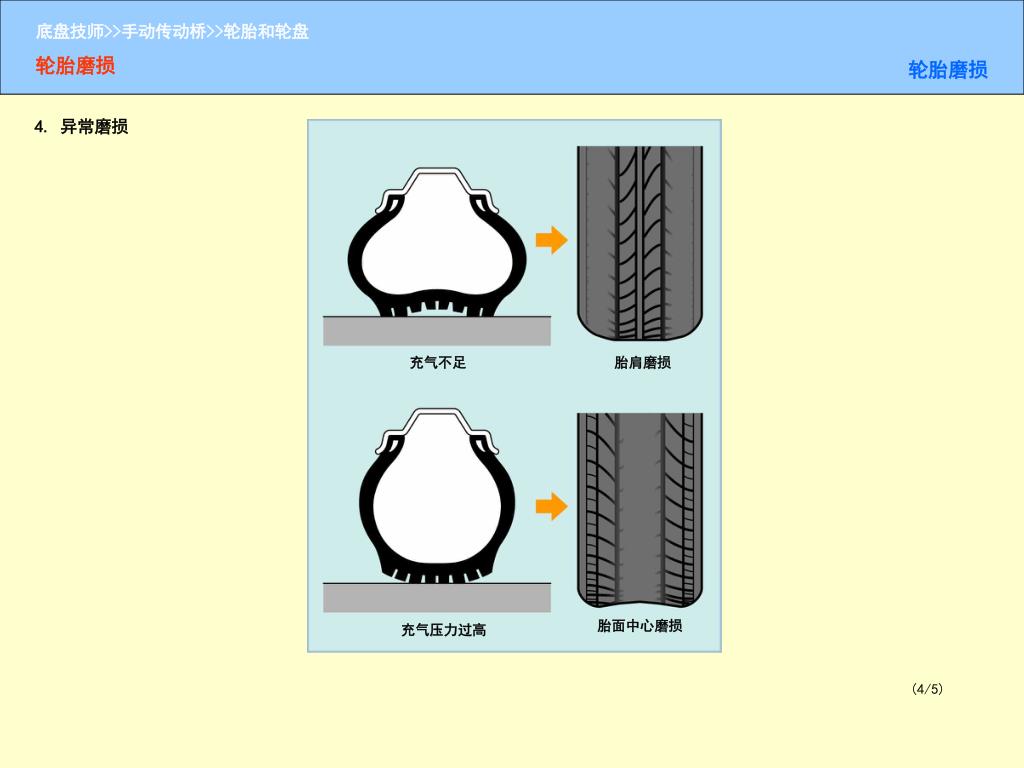

  25. 4. 异常磨损 轮胎磨损 充气不足 胎肩磨损 轮胎磨损 胎面中心磨损 充气压力过高 (4/5)

  26. 轮胎磨损 轮胎外沿圆角边 正外倾 粗糙磨损的表面 更长 更短 转弯磨损 轮胎磨损 内侧 内侧 内侧磨损 外侧磨损 （负外倾角－太大） （正外倾角－太大） (4/5)

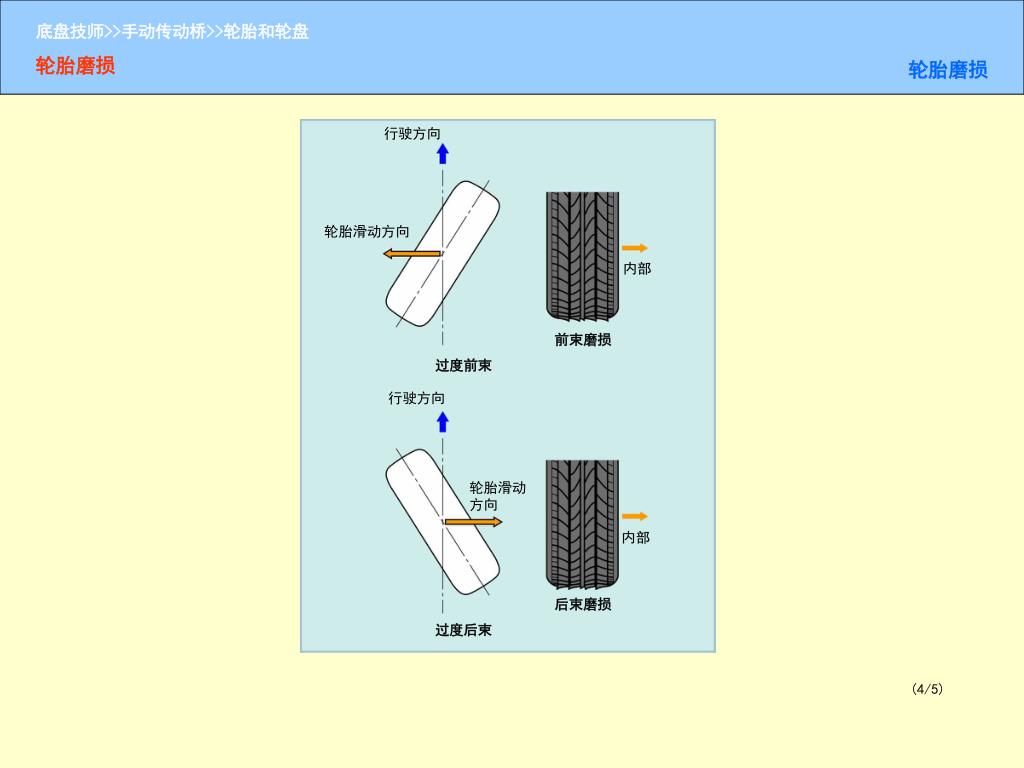

  27. 行驶方向 轮胎磨损 轮胎滑动方向 内部 前束磨损 过度前束 行驶方向 轮胎磨损 轮胎滑动 方向 内部 后束磨损 过度后束 (4/5)

  28. 轮胎磨损 旋转方向 轮胎磨损 (4/5)

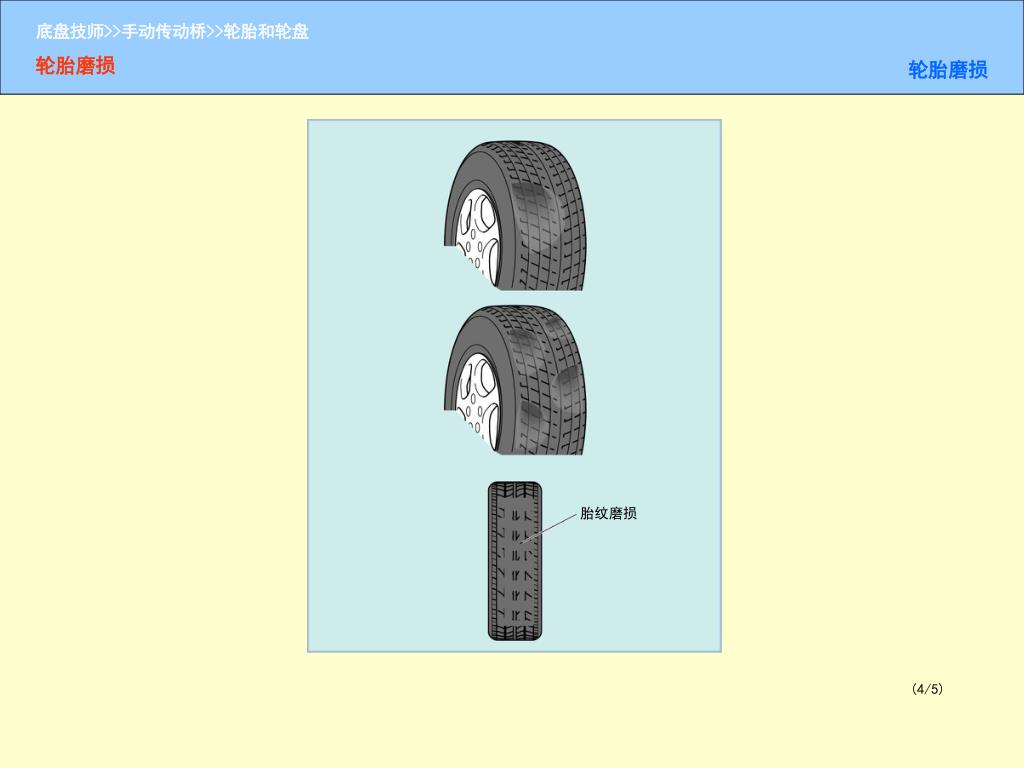

  29. 轮胎磨损 轮胎磨损 胎纹磨损 (4/5)

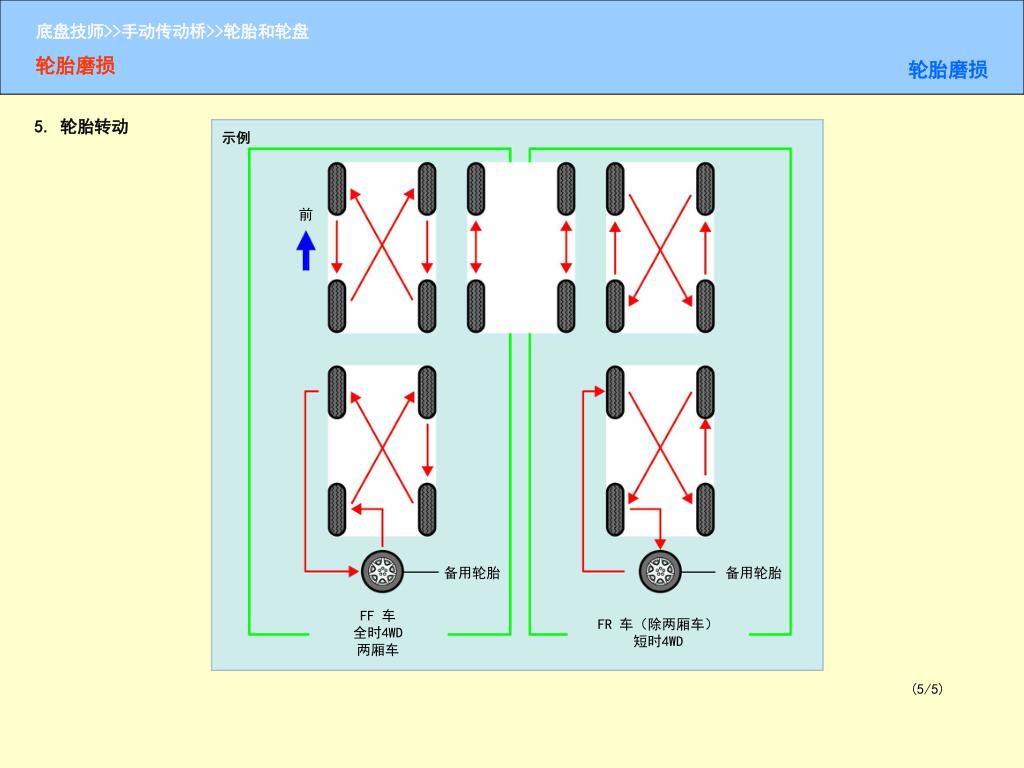

  30. 5. 轮胎转动 轮胎磨损 示例 前 轮胎磨损 备用轮胎 备用轮胎 FF 车全时4WD两厢车 FR 车（除两厢车） 短时4WD (5/5)

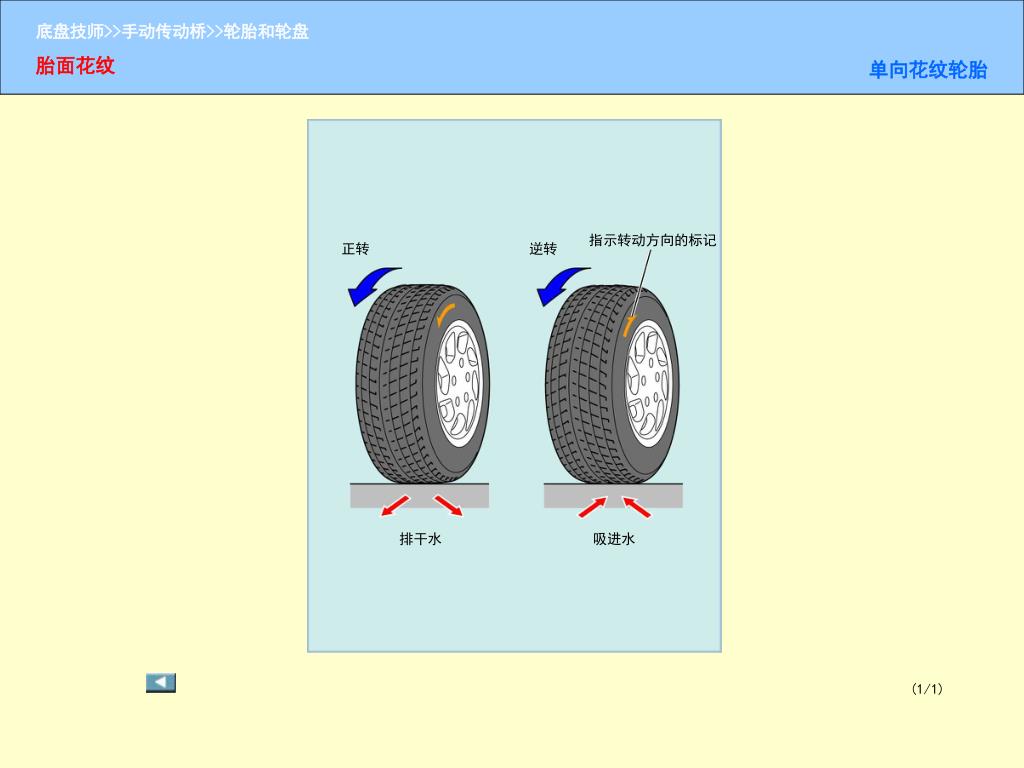

  31. 胎面花纹 指示转动方向的标记 正转 逆转 单向花纹轮胎 排干水 吸进水 (1/1)

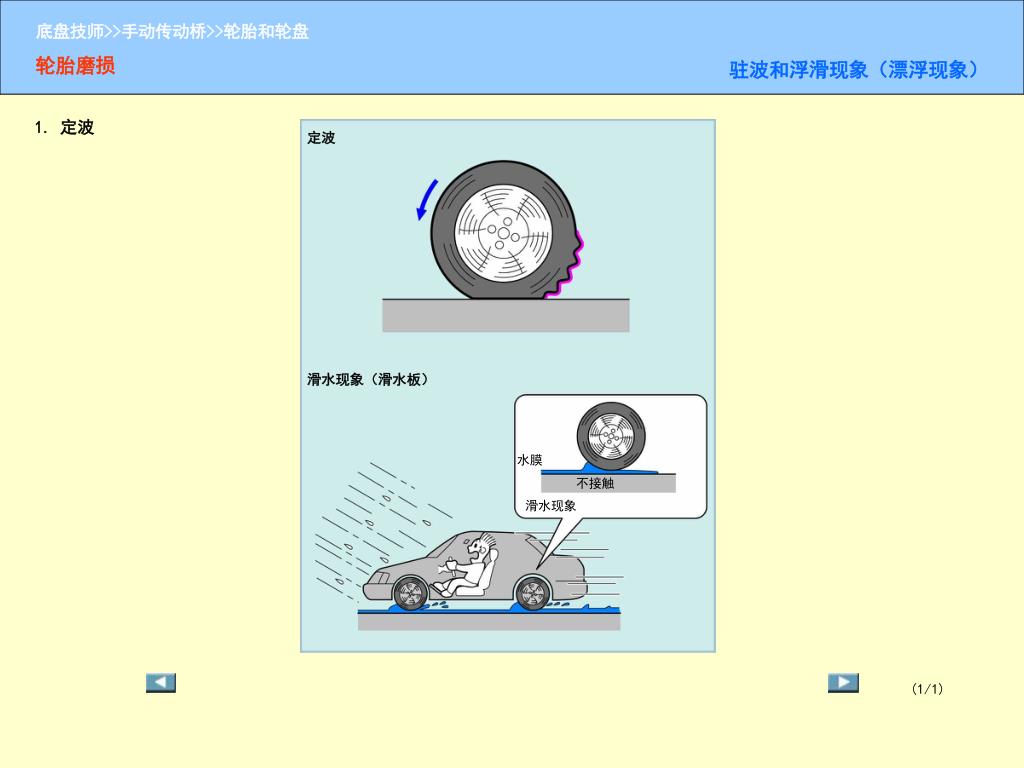

  32. 驻波和浮滑现象（漂浮现象） 1. 定波 轮胎磨损 定波 滑水现象（滑水板） 水膜 不接触 滑水现象 (1/1)

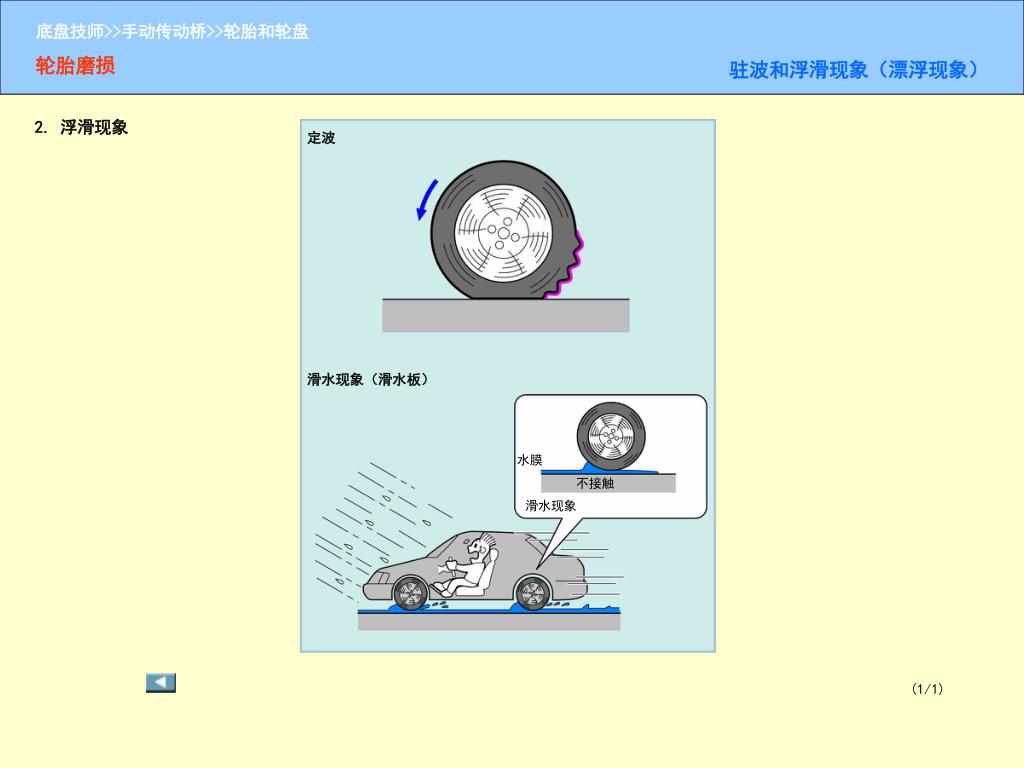

  33. 驻波和浮滑现象（漂浮现象） 2. 浮滑现象 轮胎磨损 定波 滑水现象（滑水板） 水膜 不接触 滑水现象 (1/1)
